Produkttype	Dekorativ emhætte
Mærke	Zanussi
Model	ZHC 94 X
Mål (L x B x H)	90 cm x 50 cm x 60 cm
Vægt	12 kg
Strømforsyning	220-240 V, 50 Hz
Motoreffekt	200 W
Luftstrøm	600 m³/h
Støjniveau	65 dB
Kontroltype	Mekaniske knapper
Belysning	2 x LED
Filter	Aluminium fedtfilter, valgfrit kulfilter
Funktioner	Udsugning, recirkulation
Vedligeholdelse og rengøring	Regelmæssig rengøring af filtre; overflade rengøres med en blød klud
Sikkerhed	Lampebeskyttelse
Reservedele	Filtre, lamper, motor tilgængelige
Generelle oplysninger	Brugsanvisning tilgængelig online

Ofte stillede spørgsmål - ZHC 94 X ZANUSSI

Hvordan installerer jeg emhætten Zanussi ZHC 94 X ?

Installationen skal udføres af en professionel. Overhold minimumsafstanden fra kogepladen (65 cm for elektrisk komfur, 75 cm for gaskomfur). Fastgør den sikkert til væggen eller under et skab.

Hvordan rengør jeg fedtfiltrene ?

Aluminiumsfiltrene kan rengøres i opvaskemaskinen eller i hånden med sæbevand. Lad dem tørre, før de sættes tilbage. Rengør dem hver måned.

Er et kulfilter nødvendigt til denne emhætte ?

I recirkulationstilstand, ja. Kulfilteret er valgfrit og udskiftes hver 3. til 6. måned. I udsugningstilstand er det ikke nødvendigt.

Hvordan udskifter jeg LED-pærerne ?

Afbryd emhætten. Fjern lysdiffusoren ved at klikke den af eller skrue den af. Udskift LED'en med en pære af samme type og effekt (2 x LED).

Hvad gør jeg, hvis emhætten ikke fungerer ?

Kontroller strømforsyningen, sikringen eller afbryderen. Sørg for, at tilbageløbsklappen ikke er blokeret. Hvis motoren er stille, kontakt kundeservice.

Hvad er støjniveauet på emhætten ?

Støjniveauet er omkring 65 dB ved maksimal hastighed, hvilket svarer til en normal samtale.

Kan emhætten bruges i recirkulationstilstand uden udvendig udluftning ?

Ja, emhætten kan fungere i recirkulation. Der skal installeres et aktivt kulfilter. Luften filtreres og sendes tilbage i køkkenet.

Hvordan indstilles udsugningshastigheden ?

Brug de mekaniske knapper: normalt 3 hastigheder. Hastighed 1 til skånsom madlavning, hastighed 3 til stærke lugte.

Hvor finder jeg brugsanvisningen ?

Brugsanvisningen er gratis tilgængelig som PDF-download på notice-facile.com. Du kan også anmode om den via e-mail.

Hvordan vedligeholder jeg emhættens yderside ?

Rengør overfladen regelmæssigt med en fugtig klud og et mildt rengøringsmiddel. Brug ikke slibende produkter, der ridser rustfrit stål.

BRUGSANVISNING ZHC 94 X ZANUSSI

Hvis De nøje følger vores anvisninger i denne brugsvejledning, vil Deres emhætte fungere effektivt langt ud i fremtiden og vil konstant kunne yde sine bedste præstationer.

INDHOLDSFORTEGNELSE

GODE RÅD OG ANVISNINGER FOR BRUG AF EMHÆTTEN 45

KARAKTERISTIKA 46

INSTALLATION 47

BETJENING 49

VEDLIGEHOLDELSE 50

INSTALLATION

• Producenten kan ikke gøres ansvarlig for skader, der opstår som følge af installation, der er ukorrekt udført eller ikke er i overensstemmelse med forskrifterne.
• Sikkerhedsafstanden mellem komfur og emhætte skal være på mindst 650 mm.
• Man skal kontrollere, at strømspændingen svarer til den, der er angivet på mærkepladen i emhætten.
• Ved brug af apparater i klasse Ia skal man kontrollere, at husstandens strømforsyning er udstyret med en korrekt jordforbindelse.
• Emhætten skal tilsluttes aftrækskanalen med rør, hvis diameter er på mindst 120 mm. Rørlængden skal være så kort som muligt.
• Emhætten må ikke tilsluttes aftrækskanaler, der anvendes til aftræk af røggasser fra forbrænding (f.eks. fyrkedler, kaminer, osv.).
• Når emhætten benyttes i samme rum som apparater, der ikke er drevet elektrisk (f.eks. apparater der kører på gas), skal der sørges for tilstrækkelig udluftning af rummet. Hvis køkkenet ikke er udstyret hermed, skal der laves en åbning ud til det fri, så der garanteres tilstrækkelig lufttilførsel.

BRUG

• Denne emhætte er projekteret udelukkende til privat brug til bekæmpelse af lugt i køkkenet.
• Denne emhætte må aldrig benyttes til andet formål end det, den er projekteret til.
• Brug ikke åben ild eller flambering under hætten, mens denne er i funktion.
• Regulér altid flammen således, at den ikke når ud over bunden af kogegrejet.
• Kontrollér frituregryden, mens den bruges: der kan gå ild i overophedet olie.
• Emhætten må ikke betjenes af børn eller af personer, der ikke kender dens korrekte brug.

VEDLIGEHOLDELSE

• Før der foretages en hvilken som helst form for vedligeholdelse, skal man koble emhætten fra ved at tage stikket ud eller slå hovedafbryderen fra.
• Man skal sørge for en omhyggelig og konstant vedligeholdelse af filtrene i henhold til den anbefalede tidstabel.
• Til rengøring af emhættens overflader er det tilstrækkeligt at benytte en fugtig klud og et neutralt flydende rengøringsmiddel.

14.1 2 Forlængerstykker til luftdeflektor

15 1 Luftdeflektor

Ref. Antal Installationskomponenter

7.2.1 2 Fastspændingsbeslag til øvre skorsten

7.3 1 Støttebeslag til deflektor

11 6 Rawlplugs

12a 6 Skruer 4,2 x 44,4

12c 6 Skruer 2,9 x 9,5

Antal Dokumentation

1 Brugsvejledning

1 Garanti

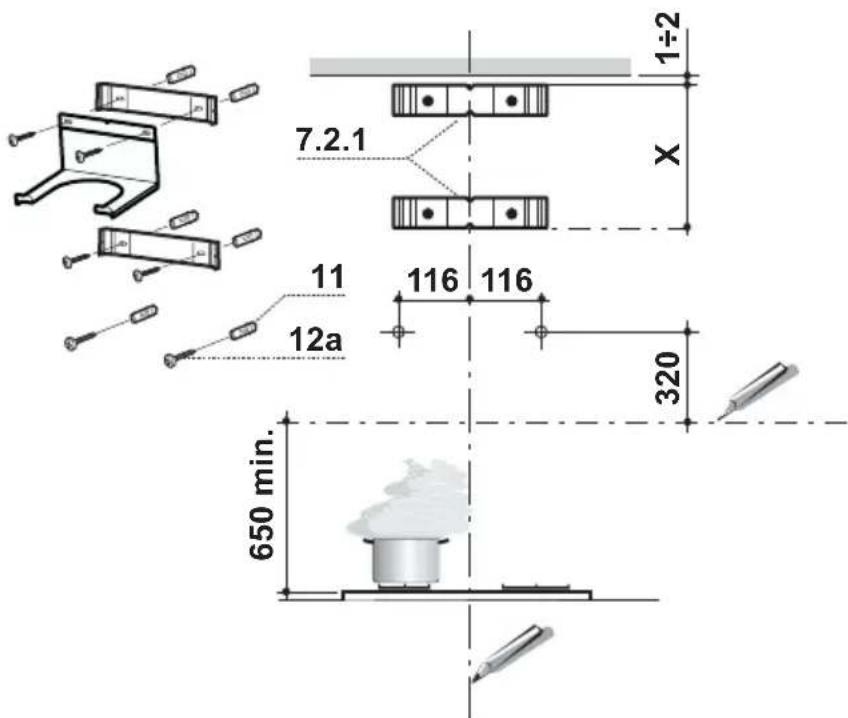

Gennemboring af væg og fastspænding af beslag

Optegn på væggen

• en lodret linie helt op til loftet eller op til øverste kant fra midten af zonen, hvor emhætten skal monteres,
• en vandret linie i mindst 650 mm's højde over komfuret.
• Anbring, som vist på tegningen, beslaget 7.2.1 i en afstand af 1-2 mm fra loftet eller den øverste kant, idet dets midte (hak) anbringes på den lodrette referencelinie.
• Afmærk beslagets huller.
• Anbring, som vist, beslaget 7.2.1 i en afstand af X mm under det første beslag (X = højden af den medleverede øvre skorsten), idet dets midte (hak) anbringes på den lodrette referencelinie.
• Afmærk beslagets huller.
• Lav, som vist på tegningen, et referencepunkt 116 mm fra den lodrette referencelinie og 320 mm over den vandrette referencelinie.
• Gentag denne operation på den modsatte side.
• Bor 8 mm huller i de angivne punkter.
  • Anbring rawlplugs 11 i hullerne.
• Spænd det nedre beslag 7.2.1 fast med de medleverede skruer 12a (4,2 x 44,4).
• Fastspænd samtidigt det øvre beslag 7.2.1 og støttebeslaget til deflektoren 7.3 ved hjælp af de to medleverede skruer 12a (4,2 x 44,4).
• Skru de to medleverede skruer 12a (4,2 x 44,4) i ophængningshullerne til emhætten, idet man lader en afstand på 5-6 mm være mellem væggen og skruehovederne.

Montering af emhætte

• Inden man hænger emhætten op, skal man stramme de to skruer Vr, som sidder i hættens ophængningspunkter.
• Hæng emhætten op på de forberedte skruer 12a.
  • Stram skruerne 12a helt til.
• Ved hjælp af skruerne Vr bringes emhætten i niveau.

Tilslutninger

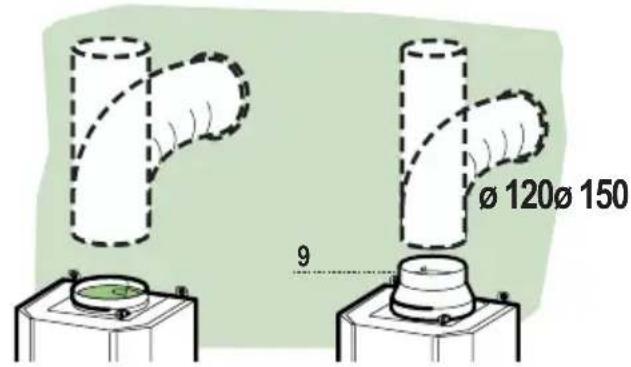

SYSTEM MED AFTRÆKSKANAL

Ved installation med aftrækskanal forbindes enhætten til aftrækskanalen ved hjælp af et stift eller fleksibelt rør med en diameter på 150 eller 120 mm, alt efter installatørens valg.

• Når tilslutningen udføres med røret på ø120 mm, skal man montere reduktionsstudsen 9 på emhættens udsugningshul.
• Røret spændes fast med dertil egnede rørklemmer. Dette materiale medleveres ikke.
  • Fjern det eventuelle kulfilter.

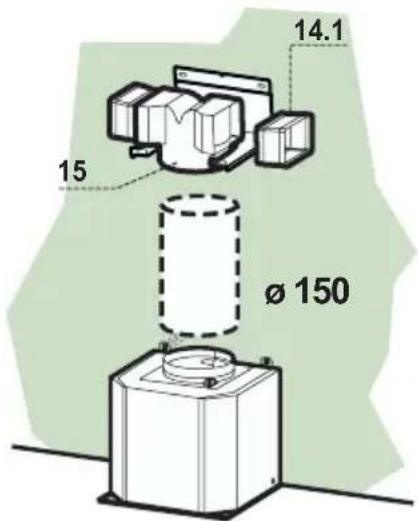

• Indsæt luftdeflektoren 15 i støttebeslaget 7.3.
• Montér de to forlængerstykker 14.1 på siden af deflektoren 15.
• Kontrollér, at forlængerstykkernes 14.1 udsugningshuller befinder sig på højde med hullerne på skorstenen, både vandret som lodret.
• Forbind luftdeflektoren 15 med emhættens udsugningshul ved hjælp af det stive eller fleksible rør på ø150 eller 120 mm, valgt af installatøren.
• Kontrollér, at kulfilteret er monteret.

TILSLUTNING TIL STR∅MFORSYNING

- Tilslut emhætten til elnettet, idet der indsættes en topolet afbryder med en kontaktafstand på mindst 3 mm.

Montering af skorsten

∅vre skorsten

• Udvid forsigtigt de to sideplader, så de kan sættes på beslagene 7.2.1, og tryk dem til igen til de sidder fast.
• Spænd dem fast på siden af beslagene med de 4 medleverede skruer 12c (2,9 x 9,5).
• Kontrollér, at forlængerstykkernes huller befinder sig ud for hullerne på skorstenen.

Nedre skorsten

• Udvid forsigtigt de to sideplader på skorstenen, sæt dem fast på den øvre skorsten og på væggen og tryk dem til igen til de sidder fast.
• Spænd dens nederste del fast til emhætten ved hjælp af de 2 medleverede skruer 12c (2,9 x 9,5).

BETJENING

Betjeningspanel

L Belysning Tænder og slukker for belysningen.

S Lampe Lampe, der lyser, när motoren tændes.

V1 Motor Tænder og slukker motoren på laveste hastighed, som sørger for en særlig lydløs og kontinuerlig luftventilation, når der kun er lidt kogeos og damp.

V2 Hastighed Middel hastighed, som er velegnet ved normal madlavning pga. det optimale forhold mellem luftrensningskapacitet og støjniveau.

V3 Hastighed Højeste hastighed, som kan klare meget kraftig os og damp, også i længere tid.

Fedtfiltre

RENG∅RING AF SELVBÆRENDE FEDTFILTRE AF METAL

• Filtrene kan også vaskes i opvaskemaskine og skal rengøres ca. hver anden måned ved normalt brug eller oftere, hvis emhætten bruges meget.
• Fjern filtrene ét af gangen ved at skubbe dem bagud, mens man samtidig trækker nedad.
• Vask filtrene uden at bøje dem og lad dem tørre helt, inden de monteres igen.
• Når filtrene monteres igen, skal man sørge for, at håndtaget vender den synlige del udad.

• Dette filter kan ikke vaskes og bruges igen, men skal udskiftes mindst hver 4 måned eller oftere, hvis emhætten bruges meget.
  • Fjern fedtfiltrene af metal.
• Tag det opbrugte lugtabsorberende kulfilter ud af de specielle holdere.
• Montér det nye filter ved at sætte det fast i holderne.
• Montér derefter fedtfiltrene af metal.

• Fjern skruen, som fastholder lampeglasset.
- Skru pæren løs og udskift den med en ny af samme slags.
• Montér lampeglasset igen.

I det i lovgivningen pålagte omfang udbedres vederlagsfrit fejl og mangler ved dette produkt. Service indenfor reklamationsperioden udføres af vort serviceselskab Electrolux Service A/S. Se telefonnummer i afsnittet "Service"

Omfang og bestemmelser

Når produktet er købt som fabriksnyt i Danmark afhjælpes fabrikations- og materialefejl, der konstateres ved apparatets normale brug i privat husholdning her i landet.

For Grønland og Færøerne gælder særlige bestemmelser.

Såfremt Electrolux Service A/S skønner det nødvendigt, at produktet indsendes til værksted, sker indsendelse og returnering for vor regning og risiko.

Afhjælpningsretten omfatter ikke

Afhjælpning af fejl eller skader, der direkte eller indirekte kan tilskrives uhensigtsmæssig behandling, misbrug, fejlbetjening, forkert tilslutning eller opstilling, ændringer i produktets elektriske/mekaniske dele, fejl i forsyningsnettes elektriske installationer eller defekte sikringer.

Afhjælpningsretten dækker ikke uberettiget tilkald af service.

Nærværende bestemmelser fratager Dem ikke adgang til at gøre et eventuelt ansvar efter købeloven gældende overfor den forhandler, hvor produktet er købt.

Deres reklamation til os virker samtidig som reklamation overfor den forhandler, hvor produktet er købt.

Produktansvar

Dette produkt er omfattet af „Lov om produktansvar“. Denne lov gælder for skader på andre ting og for personskader, som skyldes fejl ved selve det installerede produkt.

Forbehold

Produktansvaret gælder ikke, hvis den pågældende skade skyldes et eller flere af følgende forbehold:

• At produktets installation ikke er udført i overensstemmelse med vor installationsanvisning.
• At produktet er anvendt til andet formål end beskrevet.
• At de i denne brugs- og installationsanvisning nævnte sikkerhedsregler ikke er blevet fulgt.
• At en reparation er foretaget af andre end vor autoriserede serviceorganisation.
• At der er brugt uoriginale reservedele.
• At skaden er en transportskade, som måtte være opstået ved en senere transport f.eks ved flytning eller videresalg.
• At skaden skyldes en form for anvendelse, som strider mod almindelig sund fornuft.

Hos Electrolux Service ka De bestille service, samt købe reservedele. Benyt venligst nedennævnte telefonnummer:

70 11 74 00

Dette apparat er i overensstemmelse med de europæiske lavspændingsregulativer, EF Direktiv 73/23 om elektrisk sikkerhed, og med følgende andre EU regulativer: EF Direktiv 89/336 om elektromagnetisk kompatibilitet og EF Direktiv 93/68 om CE-mærkning.
