ZHT 658 - Hotte aspirante ZANUSSI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte décorative
Marque	Zanussi
Modèle	ZHT 658
Catégorie	Hotte de cuisine
Dimensions (L x P x H)	60 x 50 x 65-100 cm (télescopique)
Poids	12 kg
Alimentation électrique	220-240 V ~ 50 Hz
Puissance d'extraction max	650 m³/h
Nombre de vitesses	3
Éclairage	2 x 40 W halogène
Filtre à graisse	Aluminium lavable
Filtre à charbon (optionnel)	Oui, compatible
Niveau sonore max	58 dB
Classe énergétique	C
Fonctions spéciales	Arrêt différé (minuterie)
Mode d'évacuation	Extérieur ou recyclage
Entretien	Nettoyage du filtre à graisse tous les 2 mois
Sécurité	Arrêt automatique de sécurité
Indice de réparabilité	6,5 / 10

FOIRE AUX QUESTIONS - ZHT 658 ZANUSSI

Comment nettoyer le filtre à graisse de la hotte Zanussi ZHT 658 ?

Le filtre à graisse en aluminium se nettoie au lave-vaisselle ou à la main avec de l'eau chaude et du détergent. Laissez-le sécher complètement avant de le remettre en place. Il est recommandé de le nettoyer tous les 2 mois.

Comment remplacer l'ampoule de la hotte ZHT 658 ?

Débranchez l'appareil. Retirez le diffuseur ou la grille d'éclairage. Dévissez l'ancienne ampoule halogène (type G4, 40 W) et remplacez-la par une neuve identique. Remontez le diffuseur et rebranchez.

Pourquoi ma hotte Zanussi ZHT 658 fait-elle du bruit ?

Un bruit excessif peut provenir d'un filtre à graisse encrassé, d'un conduit d'évacuation obstrué ou d'un moteur mal fixé. Nettoyez les filtres, vérifiez le conduit et assurez-vous que la hotte est bien installée.

La hotte n'aspire pas bien, que faire ?

Vérifiez d'abord le filtre à graisse : s'il est sale, nettoyez-le. Assurez-vous que le conduit d'évacuation n'est pas bouché. En mode recyclage, le filtre à charbon doit être changé régulièrement (tous les 6 mois environ).

Comment installer un filtre à charbon sur la hotte ZHT 658 ?

Le filtre à charbon est en option. Retirez d'abord le filtre à graisse. Clipsez le filtre à charbon de chaque côté du moteur. Replacez le filtre à graisse. Le filtre à charbon doit être remplacé tous les 6 mois.

À quelle fréquence changer le filtre à charbon ?

Le filtre à charbon doit être remplacé tous les 6 mois environ, ou plus souvent si la hotte est très sollicitée. Un filtre saturé réduit l'efficacité de l'aspiration.

Puis-je utiliser la hotte en mode recyclage sans conduit ?

Oui, la hotte Zanussi ZHT 658 peut fonctionner en mode recyclage. Vous devez installer un filtre à charbon (non fourni) et le conduit d'évacuation doit être obturé. L'air est filtré puis renvoyé dans la pièce.

Comment régler la minuterie (arrêt différé) ?

Appuyez sur la touche minuterie (souvent représentée par une horloge) pendant environ 2 secondes. La hotte s'éteindra automatiquement après 10 minutes. Une nouvelle pression annule la fonction.

La télécommande ne fonctionne pas, que faire ?

Vérifiez les piles de la télécommande. Assurez-vous qu'il n'y a pas d'obstacle entre la télécommande et le récepteur. Si le problème persiste, réinitialisez la hotte en la débranchant 10 secondes.

Où trouver des pièces de rechange pour la hotte ZHT 658 ?

Les pièces de rechange (filtres, ampoules, moteur) sont disponibles auprès des revendeurs agréés Zanussi, sur les sites de pièces détachées ou directement via le service après-vente. Utilisez le numéro de modèle pour identifier les pièces compatibles.

MODE D'EMPLOI ZHT 658 ZANUSSI

2.1 - Ouverture et enlèvement de la grille d'aspiration 17 2.2 - Installation au-dessous d'un meuble 17 2.3 - Installation au mur 17 2.4 - Choix de la version 18 2.5 - Raccordement électrique et contrôle fonctionnel 18

3 - FONCTIONNEMENT 19

4 - ENTRETIEN ET NETTOYAGE 19

4.1 - Filtre à graisse 19 4.2 - Filtre à charbon actif 20 4.3 - Éclairage 20 4.4 - Nettoyage 20

GÉNÉRALITÉS 21

Cette hotte est destinée à être installée au mur, au-dessus d'un plan de cuisson. Elle peut être utilisée en version évacuation (raccordement extérieur) ou recyclage (recyclage interne). Les meilleures performances s'obtiennent dans la version en évacuation extérieure. De toute façon, il est conseillé d'utiliser la hotte dans la version recyclage pendant l'hiver pour éviter des dispersions de chaleur. À cause de la complexité de l'appareil, il est préférable que l'installation soit effectuée par un spécialiste tout en respectant les prescriptions des autorités concernant l'évacuation de l'air. La responsabilité du producteur ne saurait être engagée pour tout incident ou accident provoqué par une installation défectueuse.

1 - CONSEILS CONCERNANT LA SÉCURITÉ

1.1 - N'utilisez jamais pour le raccordement une cheminée servant de conduit de fumée (chaudières, cheminées, etc.). 1.2 - Vérifiez que la tension du secteur soit identique aux valeurs indiquées sur la plaquette signalétique figurant à l'intérieur de la hotte. 1.3 - Reliez la hotte au réseau en interposant un interrupteur bipolaire avec ouverture des contacts de 3 mm au moins. 1.4 - Pour les hottes avec câble de mise à la terre, assurez-vous que l'installation électrique de votre logement ait une mise à la terre correcte. 1.5 - Les hottes en classe II ont un double isolement ; elles ne doivent donc pas être branchées avec une fiche équipée de mise à la terre mais avec une simple fiche bipolaire. 1.6 - La distance de sûreté minimum entre le plan de cuisson et la hotte est de 65 cm. 1.7 - Il est interdit de faire flamber des préparations sous la hotte. 1.8 - Lorsque des fritures sont effectuées sous la hotte en fonctionnement, elles doivent faire l'objet d'une surveillance permanente : l'huile surchauffée pourrait s'enflammer. 1.9 - Avant d'effectuer le nettoyage ou l'entretien de la hotte, débranchez l'appareil ou agissez sur l'interrupteur omnipolaire de votre installation. 1.10 - Une ventilation convenable de la pièce doit être prévue si une hotte de cuisine et des appareils alimentés par une énergie autre que l'énergie électrique évacuent les fumées simultanément. Une utilisation sans dangers est possible si la dépression maximum qui se crée dans la pièce est inférieure à 0,04 mbar, ce qui évite un retour des gaz de décharge dans la pièce.

2 - MONTAGE

Quelques systèmes d'installation prévoient l'ouverture et l'enlèvement de la grille d'aspiration.

2.1 - Ouverture et enlèvement de la grille d'aspiration

Pour ouvrir la grille, déplacer vers le centre les boutons situés dans la partie inférieure de la hotte. Ouvrir la visière. La grille glissera autour des pivots postérieurs. La grille ouverte et en position verticale, déplacer en avant le pivot postérieur droit le long de l'ouverture latérale jusqu'à sa sortie.

2.2 - Installation au-dessous d'un meuble

a) Meuble prépercé : fixer la hotte au meuble à travers les trous prédisposés sur la base du meuble en utilisant les 4 vis 4,2 x 45 mm. Il n'est pas nécessaire d'ouvrir la grille. b) Meuble non percé :

b.1 - Si avec la hotte il y a un gabarit de perçage, il faut suivre ses instructions. b.2 - Si le gabarit n'est pas fourni, ouvrir la grille, appuyer la hotte contre la base du meuble et visser de l'intérieur directement au bois en utilisant des vis 3,5 x 16 mm non fournies.

2.3 - Installation au mur

a) À l'aide de l'éventuel gabarit de perçage, faire deux trous de ∅ 8 mm dans le mur, appliquer les deux chevilles, insérer deux vis 4,2 x 44,5 mm en laissant 5 mm non vissés. Déplacer la grille d'aspiration, accrocher la hotte aux deux vis et procéder de l'intérieur au serrage définitif des vis. b) Si le gabarit n'est pas disponible, faire deux trous ∅ 8 mm, insérer chevilles et vis et procéder comme au paragraphe a. c) Pour une installation au mur avec des équerres (en option), s'en tenir aux instructions reportées sur le gabarit annexé. d) Respecter le conseil 1.6.

B mm.	500	550	600	700	800	900	1000	1200
A mm.	468	518	568	668	768	868	968	1168

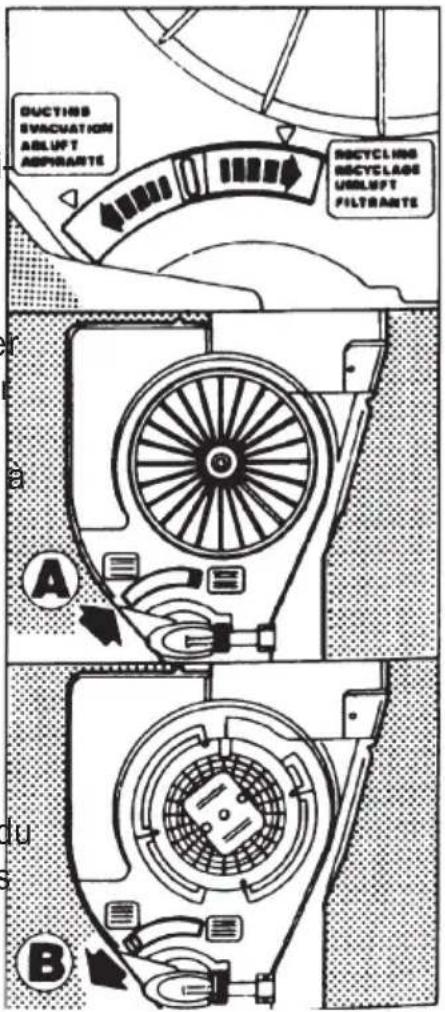

2.4 - Choix de la version

a) Évacuation

Ouvrir la grille d'aspiration et positionner le levier de conversion ou l'aiguille du bouton sur la position "aspirante" à la fin de son parcours (B). Enlever, si fourni, le filtre à charbon, en dévissant le pommeau central ou en tournant lentement dans le sens contraire à celui des aiguilles d'une montre pour décrocher l'attaque centrale à baïonnette. Relier le tuyau extérieur à un anneau de raccord ∅ 100 mm (ou ∅ 120 mm pour quelques modèles) situé au-dessous ou à l'arrière selon les nécessités. Obstruer la sortie non utilisée avec le cache prévu à cet effet. Respecter le conseil 1.1.

b) Recyclage

Ouvrir la grille d'aspiration et positionner le levier de conversion ou l'aiguille du bouton sur la position "filtrante" à la fin de son parcours (A). Appliquer le filtre à charbon actif au support du moteur à l'aide du pommeau central en tournant lentement dans le sens des aiguilles d'une montre pour accrocher l'attaque centrale à baïonnette. La hotte peut éventuellement rester branchée à un conduit.

2.5 - Raccordement électrique

et contrôle fonctionnel

1 - Il est nécessaire de respecter scrupuleusement les conseils 1.2, 1.3, 1.4 et 1.5 du paragraphe 1 concernant la sécurité.

2 - Le raccordement électrique effectué, vérifiez le bon fonctionnement de l'éclairage, du moteur et du changement des vitesses d'aspiration.

3.1 - Les interrupteurs actionnent la mise en marche, le réglage des vitesses du moteur et l'illumination du plan de cuisson. Pour obtenir des performances optimales, il est conseillé d'utiliser la vitesse la plus élevée en cas de forte concentration d'odeurs et de vapeurs, la vitesse intermédiaire ou la petite vitesse pour maintenir l'air propre avec une faible consommation d'énergie. Mettre la hotte en fonctionnement avant le début d'une cuisson et la laisser fonctionner encore quelques minutes après la fin de cuisson.

3.2 - Respecter scrupuleusement les conseils 1.7 et 1.8.

4 - ENTRETIEN ET NETTOYAGE

Un bon entretien est la garantie d'un bon fonctionnement et d'un bon rendement de la hotte. ATTENTION : L'accumulation de graisse à l'intérieur du filtre peut nuire au rendement de l'appareil et provoquer des risques de feu. On conseille pourtant de respecter les instructions ci-dessous.

4.1 - Filtre à graisse

Il s'agit d'un filtre mécanique, fourni en différents types alternatifs, qui retient les particules de graisse. Il est situé à l'intérieur de la grille d'aspiration. Pour l'entretien, agir comme suit :

a) Généralités : Pour enlever n'importe quel type de filtre, ouvrir la grille et déplacer les arrêts métalliques. b) Filtre mince à perdre (épaisseur 1 mm environ). Ce filtre ne peut être lavé ; il doit être remplacé tous les deux mois. Si le filtre est fourni d'indicateurs chimiques de saturation, il faut le substituer si : b.1 - La couleur violet des pois visibles à l'extérieur aura couvert toute la surface du filtre. b.2 - La couleur rouge des bandes à l'intérieur, normalement pas visibles, sera visible à l'extérieur.

c) Filtre synthétique

Il doit être lavé tous les 2 mois à l'eau tiède savonneuse ; le laisser sécher sur une source de chaleur à 40°C maximum après l'avoir tordu légèrement. Le substituer après 5 ou 6 lavages.

d) Filtre métallique multi-couche

Il doit être lavé tous les mois à l'eau tiède avec un détergent normal. Vous pouvez également le laver dans votre lave-vaisselle. Le laisser sécher avant de le replacer.

4.2 - Filtre à charbon actif

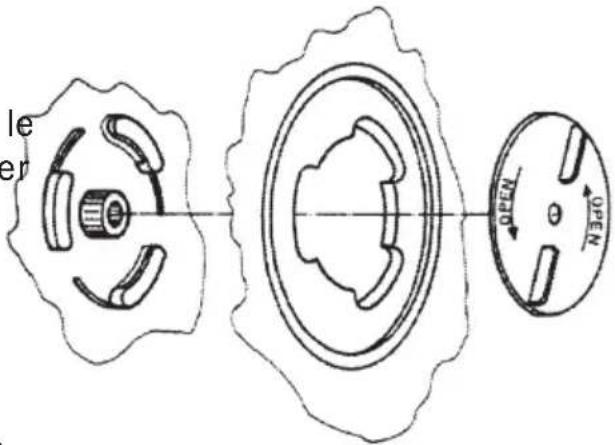

Il s'agit d'un filtre chimique qui retient les odeurs dans la hotte à recyclage. Pour l'enlever, ouvrir la grille et dévisser le pommeau central en métal. Tourner légèrement le filtre dans le sens contraire à celui des aiguilles d'une montre jusqu'à décrocher la baïonnette centrale. Pour le replacer, procéder en séquence inverse. Afin d'obtenir le meilleur rendement, ce filtre doit être remplacé tous les trois mois.

4.3 - Éclairage

Si une lampe ne fonctionne pas, ouvrir la grille d'aspiration et contrôler qu'elle soit bien vissée. S'il est nécessaire, la substituer par une autre du même type et de la même puissance.

4.4 - Nettoyage

Nettoyer la hotte à l'eau tiède et avec du détergent liquide neutre. N'employez jamais de produits abrasifs ou caustiques. Pour toutes les opérations du point 4.1 au point 4.4, respectez scrupuleusement le conseil 1.9, particulièrement pour l'opération 4.3.
