Producttype	Decoratieve afzuigkap
Merk	Zanussi
Model	ZHT 658
Categorie	Keukenafzuigkap
Afmetingen (B x D x H)	60 x 50 x 65-100 cm (telescopisch)
Gewicht	12 kg
Voeding	220-240 V ~ 50 Hz
Max. afzuigcapaciteit	650 m³/h
Aantal snelheden	3
Verlichting	2 x 40 W halogeen
Vetfilter	Wasbaar aluminium
Koolstoffilter (optioneel)	Ja, compatibel
Max. geluidsniveau	58 dB
Energieklasse	C
Speciale functies	Uitgestelde uitschakeling (timer)
Afvoermodus	Buiten of recirculatie
Onderhoud	Vetfilter elke 2 maanden reinigen
Veiligheid	Automatische veiligheidsuitschakeling
Repareerbaarheidsindex	6,5 / 10

Veelgestelde vragen - ZHT 658 ZANUSSI

Hoe reinig ik het vetfilter van de Zanussi ZHT 658 afzuigkap?

Het aluminium vetfilter kan in de vaatwasser of met de hand worden gereinigd met heet water en afwasmiddel. Laat het volledig drogen voordat u het terugplaatst. Het wordt aanbevolen om het elke 2 maanden te reinigen.

Hoe vervang ik de lamp van de ZHT 658 afzuigkap?

Koppel het apparaat los. Verwijder de diffuser of het verlichtingsrooster. Draai de oude halogeenlamp (type G4, 40 W) los en vervang deze door een nieuwe identieke. Plaats de diffuser terug en sluit het apparaat weer aan.

Waarom maakt mijn Zanussi ZHT 658 afzuigkap lawaai?

Overmatig lawaai kan komen door een vervuild vetfilter, een verstopt afvoerkanaal of een loszittende motor. Reinig de filters, controleer het kanaal en zorg ervoor dat de afzuigkap goed is geïnstalleerd.

De afzuigkap zuigt niet goed, wat kan ik doen?

Controleer eerst het vetfilter: als het vuil is, reinig het dan. Zorg ervoor dat het afvoerkanaal niet verstopt is. In recirculatiemodus moet het koolstoffilter regelmatig worden vervangen (ongeveer elke 6 maanden).

Hoe installeer ik een koolstoffilter op de ZHT 658 afzuigkap?

Het koolstoffilter is optioneel. Verwijder eerst het vetfilter. Klik het koolstoffilter aan elke kant van de motor vast. Plaats het vetfilter terug. Het koolstoffilter moet elke 6 maanden worden vervangen.

Hoe vaak moet het koolstoffilter worden vervangen?

Het koolstoffilter moet ongeveer elke 6 maanden worden vervangen, of vaker als de afzuigkap intensief wordt gebruikt. Een verzadigd filter vermindert de zuigefficiëntie.

Kan ik de afzuigkap in recirculatiemodus zonder kanaal gebruiken?

Ja, de Zanussi ZHT 658 afzuigkap kan in recirculatiemodus werken. U moet een koolstoffilter installeren (niet meegeleverd) en het afvoerkanaal moet worden afgesloten. De lucht wordt gefilterd en terug de kamer in gestuurd.

Hoe stel ik de timer (uitgestelde uitschakeling) in?

Druk ongeveer 2 seconden op de timertoets (vaak weergegeven door een klok). De afzuigkap schakelt na 10 minuten automatisch uit. Opnieuw indrukken annuleert de functie.

De afstandsbediening werkt niet, wat kan ik doen?

Controleer de batterijen van de afstandsbediening. Zorg ervoor dat er geen obstakel is tussen de afstandsbediening en de ontvanger. Als het probleem aanhoudt, reset de afzuigkap door deze 10 seconden los te koppelen.

Waar kan ik reserveonderdelen vinden voor de ZHT 658 afzuigkap?

Reserveonderdelen (filters, lampen, motor) zijn verkrijgbaar bij erkende Zanussi-dealers, op onderdelensites of rechtstreeks via de klantenservice. Gebruik het modelnummer om compatibele onderdelen te identificeren.

GEBRUIKSAANWIJZING ZHT 658 ZANUSSI

2 - AANWIJZINGEN VOOR DE INSTALLATIE 28

2.1 - Openen en verwijderen van het rooster 28 2.2 - Montage onder een keukenkastje 28 2.3 - Montage aan de wand 28 2.4 - Keuze afzuigen of circuleren 29 2.5 - Elektrische aansluiting en controle van de werking 29

3 - HET GEBRUIK 30

4 - ONDERHOUD 30

4.1 - Het filter 30 4.2 - Het koolstoffilter 31 4.3 - De verlichting 31 4.4 - Schoonmaken 31

ALGEMEENHEDEN 32

Deze kap is geschikt om aan de muur te worden geïnstalleerd, boven een kookplaat die tegen een wand is geplaatst. Hij kan worden gebruikt in de afzuigversie (afvoer naar buiten) of in de filterversie (recycling binnen). In de winter kan het wenselijk zijn de kap als circulatiekap te gebruiken; de prestatie is dan wel aanzienlijk minder dan bij gebruik als afzuigkap. Het is bovendien van belang dat de installatie van de wasemkap door een vakman uitgevoerd wordt. De fabrikant wijst iedere verantwoordelijkheid voor schade, die te wijten is aan een niet juiste of niet volgens de regels uitgevoerde installatie, af.

1 - VEILIGHEIDSMAATREGELEN

1.1 - Sluit de inbouwgroep niet aan op voor verbranding bestemde afvoerkanalen (CV, schouwen, enz.). 1.2 - Verzeker u ervan dat de netspanning overeenstemt met de op de inbouwgroep aangegeven spanning. 1.3 - Verbind de inbouwgroep met een tweepolige schakelaar voorzien van min. 3 mm contactopeningen, aan het elektriciteitsnet. 1.4 - Vergewis u ervan dat voor geaarde wasemkappen de aarding correct is uitgevoerd. 1.5 - De wasemkappen van klasse II hebben een dubbele isolering: zij mogen niet worden verbonden met een geaarde stekker, maar moeten worden aangesloten met een eenvoudige tweepolige stekker. 1.6 - De minimum veiligheidsafstand tussen kookplaat en inbouwgroep is 65 cm. 1.7 - Flambeer niet onder de inbouwgroep. 1.8 - Houd tijdens het gebruik frituurpannen in het oog: oververhitte olie is ontvlambaar. 1.9 - Haal de stekker uit het stopcontact of schakel de hoofdschakelaar uit alvorens enige reinigings- of onderhoudswerkzaamheid uit te voeren. 1.10 - Indien in hetzelfde vertrek zowel een inbouwwasemkap als een niet elektrisch aangedreven apparaat (zoals gasapparaten) geïnstalleerd zijn, is het noodzakelijk een aangepaste verluchting van het vertrek te voorzien. Om geen gevaar te lopen, mag de ruimtelijke depressie 0,04 mbar niet overschrijden. Op deze wijze voorkomt u een terugkeer van uitlaatgassen.

2 - AANWIJZINGEN VOOR DE INSTALLATIE

2.1 - Openen en verwijderen van het rooster

Om het rooster te openen schuift u de twee schuifjes, links en rechts, naar de richting van het midden van de kap. Het rooster kan nu omlaag geklapt worden en blijft op de achterstiften hangen. Om het rooster geheel te verwijderen schuift u de rechterkant iets naar u toe waardoor de stift uit de sleuf vrijkomt.

2.2 - Montage onder een keukenkastje

Er zijn twee mogelijkheden:

a) Met de bijgeleverde schroeven 3,5 x 16 mm vanuit het keukenkastje; hiervoor moet u eerst met behulp van de boormal gaten in de bodem van het kastje boren. b) Met niet bijgeleverde korte houtschroeven vanuit de kap; hiervoor moet u eerst het rooster verwijderen, de kap op zijn plaats houden en de sleufgaten aan de onderkant van de bodem van het kastje aftekenen. Vervolgens draait u de schroeven in de bodem en schuift u de kap, via de sleufgaten, over de schroeven. Schroeven nu aandraaien.

2.3 - Montage aan de wand

Er zijn twee mogelijkheden:

a) Directe montage tegen de wand, via de sleufgaten in de achterkant van de kap. Met behulp van de boormal of door aftekenen vanuit de kap boort u twee gaten van minimaal 8 mm in de wand. Plaats dan de bij de gebruikte boormaat behorende pluggen en draai de schroeven tot 5 mm in de pluggen. Vervolgens hangt u de kap, via de sleufgaten over de schroefkoppen, en trekt u de schroeven aan. b) Montage met behulp van ophangbeugels. Dit setje is als accessoire apart leverbaar. Zie de daarbij geleverde instructies.

B mm.	500	550	600	700	800	900	1000	1200
A mm.	468	518	568	668	768	868	968	1168

2.4 - Keuze afzuigen of circuleren

a) Afzuigen:

Afhankelijk van het model is de kap uitgerust met een 100 mm ∅ of 120 mm ∅ flens voor de aansluiting van een slang of buis. De opening die niet wordt gebruikt, moet met het meegeleverde deksel worden afgesloten. Voor de plaatsbepaling van het doorvoergat in de wand (achterafvoer) of in het keukenkastje (bovenafvoer) gebruikt u de boormal. De schuifhendel in het ventilatorhuis schuift u naar links, dat is de positie «afzuigen» (B). U gebruikt geen koolstoffilter.

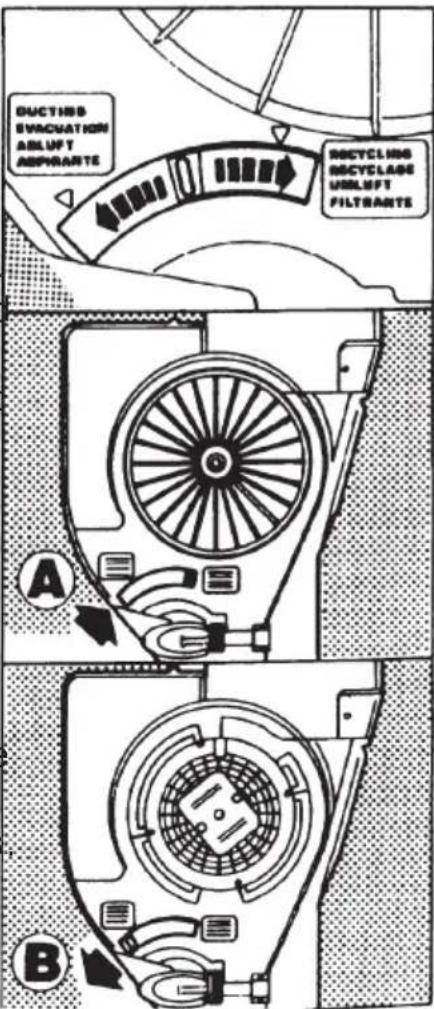

b) Circuleren:

Een eventueel aangesloten afvoerslang of -buis hoeft niet te worden verwijderd of afgesloten. De afsluiting naar buiten gebeurt inwendig zodra u de schuifhendel in het ventilatorhuis naar rechts schuift, dat is de positie «circuleren» (A). Ten behoeve van de geurverwijdering plaatst u een, als accessoire leverbaar, koolstoffilter op het ventilatorhuis. Afhankelijk van het model wordt het koolstoffilter bevestigd door middel van een bajonetbevestiging (draaiende beweging) of door middel van een centrale schroef.

2.5 - Elektrische aansluiting en

controle van de werking

1 - De waarschuwingen onder 2.2, 2.3, 2.4 en 2.5 en paragraaf 2 betreffende de veiligheid moeten nauwgezet in acht worden genomen.

2 - Wanneer de elektrische aansluiting eenmaal is uitgevoerd, moet worden nagegaan of de verlichting, de inschakeling van de motor en het veranderen van de snelheid correct functioneren.

3.1 - De bedieningsschakelaars op het bedieningspaneel wijzen de weg vanzelf. Afhankelijk van het model is uw wasemkap uitgevoerd met twee of meer snelheden. Wij adviseren u om tijdens het koken de hoogste snelheid te kiezen. Indien u de kap "cirkulerend" gebruikt, adviseren wij u om na het koken de kap nog circa een half uur op een lagere of laagste snelheid in werking te laten. De verlichting kunt u onafhankelijk van het in werking zijn van de kap in- of uitschakelen. 3.2 - Leest u nog even de punten 1.2, 1.5, 1.6 en 1.7.

4 - ONDERHOUD

Correct onderhoud bevordert de goede werking van de kap en is voor de veiligheid op langere termijn belangrijk.

4.1 - Het filter

Het vetfilter bevindt zich, door veerstrippen vastgehouden, aan de binnenkant van het rooster. Omwille van brandveiligheid en goed werkingsrendement is het beslist noodzakelijk dat het vetfilter gewassen of vervangen wordt. Wij wijzen erop dat zich ophopend vet in brand kan vliegen. In principe zijn er drie soorten vetfilters. Afhankelijk van het model is uw wasemkap met één daarvan uitgerust. De andere soort is als accessoire leverbaar.

a) Een dun, circa 1 mm, vetfilter van kunststofvezel mag niet gewassen worden, maar moet u minstens iedere twee maanden vervangen. Soms zijn deze filters voorzien van "verzadigingsindicatoren"; dat kunnen strepen of stippen zijn die verkleuren zodra het filter vol raakt. b) Een dik, circa 10 mm, vetfilter van kunststofvezel mag, in lauwwarm water en wat wasmiddel, 5 tot 6 keer gewassen worden. Doet u dat in ieder geval minstens elke twee maanden. Op natuurlijke wijze laten drogen vóór u het in het rooster terugplaatst. Niet in de droogtrommel of over een radiator drogen. Een metaalvetfilter kunt u iedere maand reinigen met warm water en een huishoudschoonmaakmiddel of afwasmiddel. Reinigen in de afwasmachine is geen bezwaar. Goed laten drogen vóór u het in het rooster terugplaatst.

4.2 - Het koolstoffilter

Het koolstoffilter, dat u gebruikt indien u de kap "cirkulerend" laat werken, dient om geuren te absorberen. Ook dit filter raakt op een gegeven moment verzadigd met stoffen die zowel uit het voedsel als uit verbrandingsresten (gas) afkomstig zijn. Door chemische reacties met het koolstof kunnen, bij verzadiging, gevaarlijke stoffen in het filter ontstaan die zich in het vertrek kunnen verspreiden. Wij adviseren u dan ook dit filter, afhankelijk van hoe vaak u de kap gebruikt, 2 tot 4 keer per jaar te vervangen. Bovendien werkt een vers filter uiteraard veel beter dan een verzadigd filter.

4.3 - De verlichting

Afhankelijk van het model is uw wasemkap met één of twee verlichtingslampjes uitgerust. Neem, vóór u een lampje vervangt, even de stekker uit het stopcontact. Het vervangende lampje mag niet groter in vermogen (watt) zijn dan op het typeplaatje (achterin de kap) staat aangegeven.

4.4 - Schoonmaken

De buitenkant van de kap kunt u, naar behoefte, schoonmaken met lauwwarm water en een huishoudschoonmaakmiddel dat niet krast. Neem, zeker als u ook de binnenkant gaat schoonmaken, eerst de stekker uit het stopcontact. Gebruik geen drijfnatte, maar een vochtige doek.
