GEBRUIKSAANWIJZING STHT077364 STANLEY

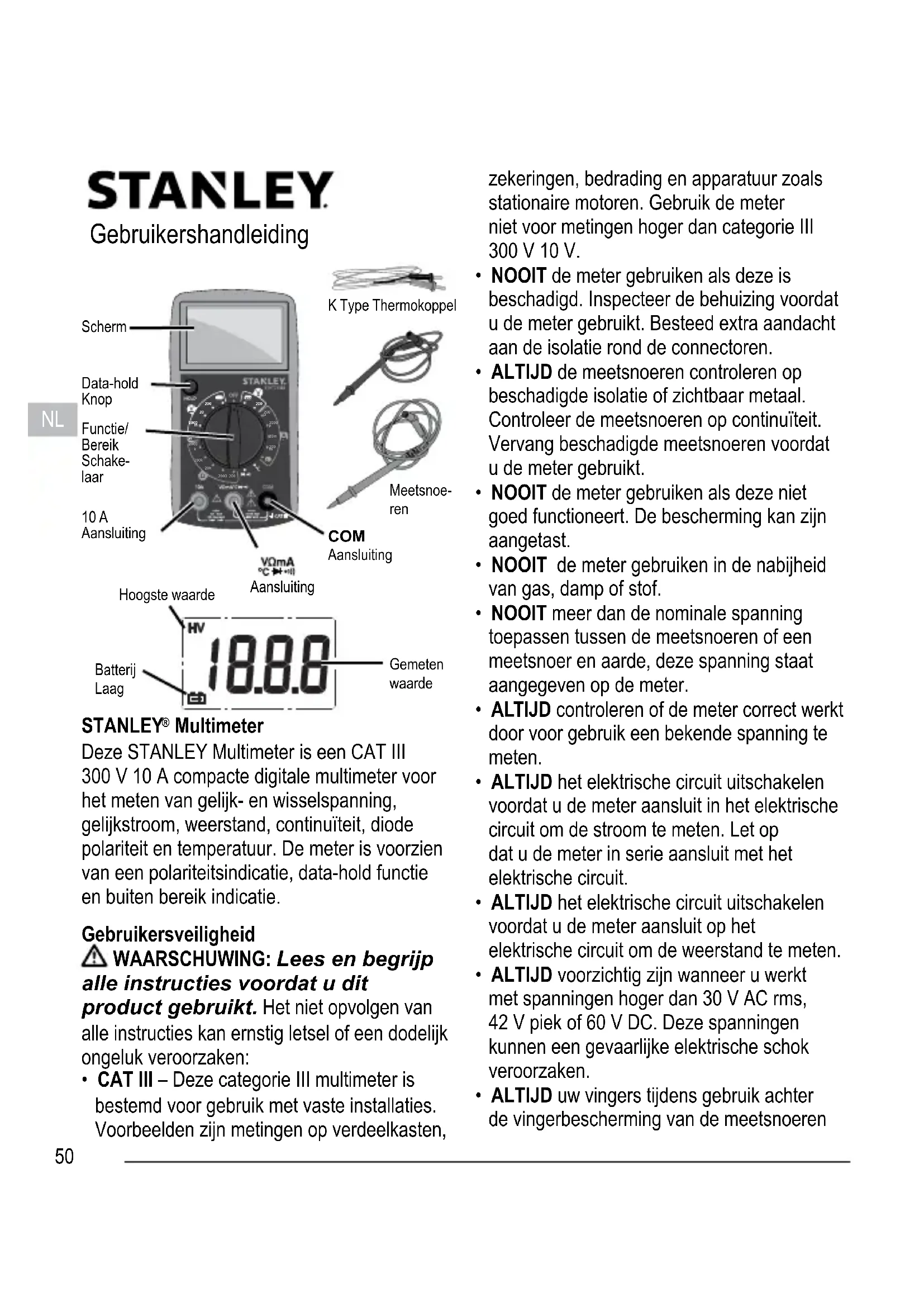

Gebruikershandleiding

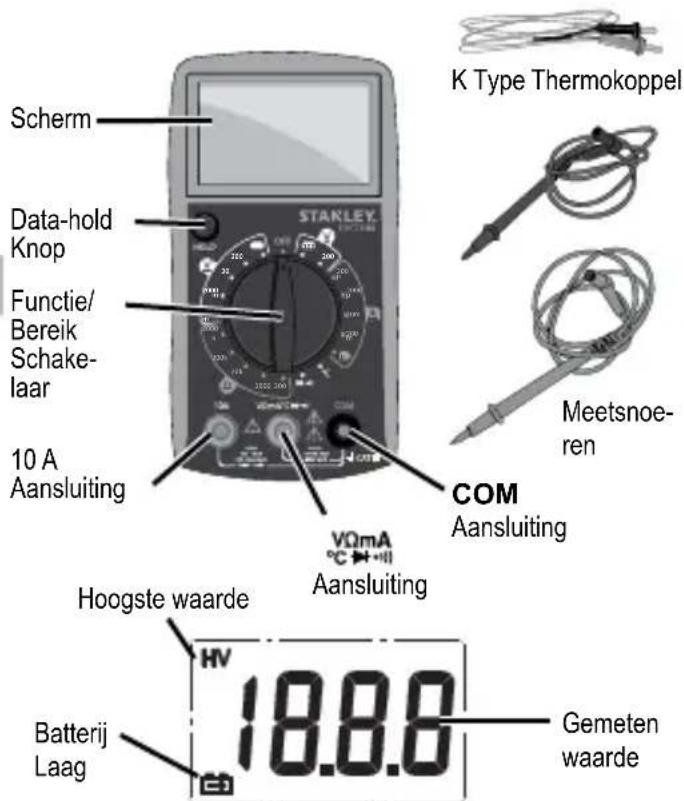

STANLEY® Multimeter

Deze STANLEY Multimeter is een CAT III 300 V 10 A compacte digitale multimeter voor het meten van gelijk- en wisselspanning, gelijkstroom, watertand, continuiteit, diode polariteit en temperatuur. De meter is voorzien van een polariteit指示atie, data-hold functie en buiten bereik indication.

Gebruikersveiligheid

WAARSCHUWING: Lees en begrijp alle instructies voordat u dit product gezruikt. Het Niet opvolgen van alle instructies kan ernstig letsel of een dodelijk ongeluk veroorzaken:

• CAT III - Deze categorie Ill multimeter is bestemd voor gebruik met vaste installations. Voorbeelden zijn metingen op verdelijkkasten,

zekeringen, bedrading en apparatuur zoals stationaire motoren. Gebruik de meter Niet voor metingen hoger dan categorie III 300 V 10 V.

• NOOIT de meter gebruiken als deze is beschadigd. Inspecteer de behuizing voordatu de meter gebruikt. Besteed extra aandacht aan de isolatie rond de connectoren.
• ALTIJD de meetsnoeren controlleren op beschadigde isolatie of zichtaar metaal. Controller de meetsnoeren op continuiteit. Vervang beschadigde meetsnoeren voordatu de meter gebrukt.
• NOOIT de meter gebruiken als deze Niet goed functioneert. De bescherming kan zijn aangetast.
• NOOIT de meter gebruiken in de nabijheid van gas, damp of stof.
• NOOIT meer dan de nominale spanning toepassen:tussen de meetsnoren of een meetsnoor en aarde,deze spanning staat aangegeven op de meter.
• ALTIJD controlleren of de meter correct werkdt door voor gebruik een bekende spanning te meten.
• ALTIJD het elektrische circuit uitschakelen voordat u de meter aansluit in het elektrische circuit om de stroom te meten. Let op dat u de meter in serie aansluit met het elektrische circuit.
• ALTIJD het elektrische circuit uitschakelen voordat u de meter aansluit op het elektrische circuit om de watstand te meten.
• ALTIJD voorzichtigelijk wonneer u werkkt met spanningen hoger dan 30 V AC rms, 42 V piek of 60 V DC. Deze spanningen können een gevaarlijke elektrische schok veroorzaken.
• ALTIJD uw vingersijdens gebruik anschter de vingerbescherming van de meetsnoeren

houden.

• ALTIJD erst het(meetsnoor van de COM aansluiting aansluten voordat u het andere meetsnoor op de fase aansluit. Als u de meetsnoren verwijderd, verwijder dan eerst het(meetsnoor dat op de fase is aangesloten.
• ALTIJD de meetsnoeren uit de meter verwijderen voordat u het batterijdeksel of de behuizing opent.
• NOOIT de meter gebruiken als het batterijdeksel of delen van de behuizing loszitten.
• ALTIJD de batterij verrangen als de batterij laag indicator Serschijnt. Als u dit nicht doet kan dit möglichk een elektrische schok of persoonlijk letsel veroorzaken door een foulieve meting.
• NOOIT een geleider aanraken met uw hand of huid en nooit uzelf aarden.
• NOOIT dit instrument gebruiken als uw hand, een(meetsnoer of het meetinstrument nat is.
• NOOIT de meter op een andere manier gebruiken dan aangegeven in deze gebruikershandleiding, anders können deeiligheidskenmerken van de meter worden aangetast.
• ALTIJD deplaatselijk en nationaal geldende verilgheidsregelgeving navolgen. Draag.altijd persoonlijke beschemingsmiddelen om letsel door elektrische en statische schokkente voorkomen als gevaarlijke geleiders die onder spanning staan zichtaar+zijn.
• ALTIJD opletten dat wonneer een invoer is aangesloten op een gevaarlijke spanning, alle andere invoeren ook onder spanning kuren staan.

• ALTIJD alleen 9 V batterijen gebruiken die voor gebruik met dit productন gespecificeer. Gebruik van andere batterijen kan brand veroorzaken.

• NOOIT het product demonteren, onderhouduitvoeren of repareren. Reparaties die worden uitgevoerd door ongekwalificeerdpersoneel konnen ernstig letsel veroorzaken.

• NOOIT het product natspetteren of in water onderdompelen.
• ALTIJD het product uitschakelen als het nicht worden gebruikt.
• ALTIJD controlleren of de batterijen op de juiste manier+zijn geplaatst, met de juiste polariteit.
• NOOIT opzettelijk de batterijcontacten kortsluiten.
• NOOIT proberen om alkaline batterijen op te laden.
• NOoit batterijen in vuur gooien.
• ALTIJD de batterijen verwijderen als u het product longer dan een maand opbergt.
• NOOIT het product in het huisvuil gooien.
• ALTIJD deplaatselijke regelgeving raadplegen en de batterijen op de juiste manier afvoeren.
  A.U.B. RECYCLEN in navolging van deplaatselijke regelgeving voor de inzameling en afvoer van elektrisch en elektronisch afval.
• MAARSCHUWING: Om het risico op persoonlijke letsel en/of möglichke schade aan de meter te voorkomen, moet u deze richtlijnen opvolgen: Als deze richtlijnen nicht worden opgevolgd, bestaat het risico op een elektrische schok.
• Schakel de spanning van het elektrische circuit uit en ontlaad alle condensatoren voordat u de waterdstand, diode, continuiteit of temperatuur meet.
• Gebruik de juiste meetsnoeren (toepassing en lenghte) voor uw metingen. De met deze multimeter meegeleverde meetsnoeren zijn CAT III voor 300 V 10 A Max.

STANLEY

Gebruikershandleiding

• Schakel erst de spanning uit voordat u de meter op het elektrische circuit aansluit om de stroom te meten. Let op dat u de meter in serie aansluit met het elektrische circuit.
• Verwijder eerst de meetsnoeren van het elektrische circuit, voordat u de draaiknop gezbruikt om de functie te wisselen.

Zowel gewiek- als wisselstroom

Let op, risico of gevaar, raadpleeg voor gebruik de gebruikershandleiding.

Let op, gevaar voor elektrische schokken.

Aardcontact (aarde)

Zekering

Voldoet aan de Europese richtlijnen

Het meetinstrument is beschermt door een dubbele of versterkte isolatie.

Min

Specifications

Schem: 3 12 -digit LCD, max. waarde 1999

Negativew polariteit indicatie:“-automatisch afgebeeld

Bemonsteringsfrequentie: Ca. 2-3 keer/seconde

Batterij: 9V (6F22 of gelijkwaardig)

Batterij laag indicatie:

Opslagtemperatuur: -10°C tot 60°C (<85%RH)

Gespecificierde nauwkeurigheid bij 18^ tot 28^ met relatieve luchtvochtigkeit van (RH) < 75% .

Gespecificerde nauwkeurigheid als volgt berekend:

± ([% van de meting] ^+ [aantal minst belangrijke cijfers])

Gelijkspanning

Bereik	Resolutie Nauwkeurigheid	Buiten bereik Indicatie
200 mV 100 μV ±(0,5% + 5)		“1” wordweergegevenop het schem
2000 mV 1mV	±(0,8% + 5)20 V 10
200 V 100 mV
300 V 1 V ±(1,0% + 5)	-*

Invoer impedantie: 1 MΩ

Max. toelaatbare ingangsspanning: 300 V.

• Als de spanning die worden gemeten hoger is dan 300 V, kan het scherm de gemeten spanning weergeven, maar de gemeten waarde is gevaarlijk.

Wisselspanning

Bereik	Resolutie	Nauwkeurigheid	Buiten bereik Indicatie
200 V 100 mV		±(1,2% + 5)	“1” worden weergegen op het schem
300 V 1 V

Max. toelaatbare ingangsspanning: 300 V Reactie: Gemiddeld, gekalibreerd in rms van sinusgolf.

• Als de spanning die worden gemeten hoger is dan 300 V, kan het scherm de gemeten spanning weergeven, maar de gemeten waarde is gevaarlijk.

Gelijkstroom

Bereik	Resolutie	Nauwkeurigheid	Buiten bereik Indicatie
200 μA 0,1	μA ±(1,0% + 5)		“1” wordt weergege-ven op het schem
2000 μA 1	μA	±(1,2% + 5)
20 mA 10 μA
200 mA 100 μA
10 A	10 mA	±(2,0% + 5)	—*

Overspanningsbeveiliging:

F1: Zekering, 250 mA/300 V, snel

Min. kortsluitstroom 1500 A

F2: Zekering, 10 A/300 V, snel

(NB: De 10 A/300 V SNEL zekering kan alleen worden verrangen bij een gekwalificeerd servicecentrum.)

Max. toelaatbare ingangsstroom: 10 A

(voor metingen >2A : tijdsduur meting <10 seconden met een interval >15 minutesuit elkaar)

• Als de stroom die worden gemeten hoger is dan 10A, kan het scherm de gemeten stroom weergeven, maar de gemeten waarde is gevaarlijk.

Weerstand

Bereik	Resolutie	Nauwkeurigheid	Buiten bereik Indicatie
200 Ω	0,1 Ω	±(1,2% + 5)	“1” word wertgegen den op het scherm
2000 Ω 1	Ω	±(1,0% + 5)20 kΩ
200 kΩ 100 Ω	100 Ω
2000 kΩ	1 kΩ	±(1,2% + 5)

Max. open circuit spanning: Ca. 2,8V

STANLEY

Gebruikershandleiding

Diode en continuiteit

Bereik	Beschrijving Test voorwaarden
→	De voorwaartse spanningsval van de diode worden weergegeven op het scherm.	Open circuit spanning: ca. 2,8 V Teststroom: ca. 1 mA
●)	De ingebouwde zoemer piept als de watstand minder is dan ca. 30 Ω. De zoemer piept soms Niet als de watstand+tussen 30 Ω en 150 Ω is. De zoemer piept Niet als de watstand hoger is dan 150 Ω.	Open circuit spanning: ca. 2,8 V

Temperatuur

Bereik Resolutie Nau	wkeurigheid Buiten bereik	indicatie
0°C - 400°C	1°C	±(1,0% + 5)	—*
400°C - 1000°C ±(1,5%)+15

• Als de temperatuur die worden gemeten buiten het bereik van 0^ - 1000^ valt, kan het scherm de waarde weergeven, maar de afwijking kan groot+zijn of de thermokoppel kan beschadigd+zijn.

Opmerking:

1. Gebruikt een K Type thermokoppel.
2. De nauwkeurigheid is exclusief de afwijking van de thermokoppel sonde.
3. De nauwkeurigheid specificaties zich gebaseerd op een stabiele omgevingstemperatuur die nicht更是 veranderd dan ± 1^ . Voor omgevingstemperatuur veranderingen in ^ C , is de nauwkeurigheid na 1uur van toepassing.
4. Er is geen nauwkeurigheidscertificaat bijgevoegd voor het meegeleverde thermokoppel. Metingen met deze

thermokoppel mogen alleen als referentie worden gebrukt.

BEDIENINGSINSTRUCTIES BATTERIJ

Verwijder het batterijdeksel met een kruiskopschroevendraier, open het batterijdeksel en verbind een 9 V batterij aan de clip. Plaats de batterij in het batterijvak, sluit het batterijdeksel en plaats de schroef terug. Als de batterij laag indicator op het scherm verschijnt, is de batterij bijna leeg en moet deze onmiddelijk worden verrangen.

GEBRUK Data-hold functie

Druk op de HOLD-knop om de data-hold functie te activeren. De huidige waarde worden op het scherm vastgezet. Druk nogmaals op HOLD om de functie uit te schakelen. Opmerking: Als het scherm Niet is inschakelt of als de gemeten waarde op het scherm Niet veranderd, kan hetijken dat de HOLD-knop nog is ingedrukt. Probeer de data-hold functie uit te schakelen.

Gelijkspanning meten

1. Verbindt het zwarte meetsnoer met de COM aansluiting en het rode meetsoer met de VdmA aansluiting.
2. Stel de bereik-schakelaar in op het gewenste v bereik. Als de hoogte van de te meten spanning vooraf Nietbekend is, stel de bereik-schakelaar dan eerst in op het hoogste bereik en verlaag het bereik dan stapsgewijs tot de juiste spanning is bereikt.
3. Verbindt de meetsnoeren met de spanningsbron of het circuit dat moet worden gemeten.
4. Lees de gemeten waarde op het scherm. De polariteit van de meetsnoeren worden aangegeven.

WAARSCHUWING: Om een elektrische schok of schade aan de meter te voorkomen, mag u de meetsnoeren nicht aansluiten op een spanning hoger dan 300 V.

Wisselspanning meten

1. Verbindt het zwarte meetsnoer met de COM aansluiting en het rode meetsnoer met de VOMA aansluiting.
2. Stel de bereik-schakelaar in op het gewenste Y bereik. Als de hoogte van de te meten spanning vooraf Nietbekend is, stel de

bereik-schakelaar dan eerst in op het hoogste bereik en verlaag het bereik dan tot de juiste spanning is bereikt.

1. Verbindt de meetsnoeren met de spanningsbron of het circuit dat moet worden gemeten.
2. Lees de gemeten waarde op het scherm. Als de hoogte van de te meten spanning vooraf Nietbekend is, stel de bereik-schakelaar dan eerst in op het hoogste bereik en verlaag het bereik dan stapsgewijs tot de juiste spanning is bereikt.
3. Lees de gemeten waarde op het scherm. WAARSCHUWING: Om een elektrische schok of schade aan de meter te voorkomen, mag u de meetsnoeren Niet aansluten op een spanning hoger dan 300V

Gelijkstroom meten

1. Verbindt het zwarte meetsnoor met de COM aansluiting en het rode meetsnoor met de VOMA aansluiting als de stroom die要去 worden gemeten lager is dan 200mA Als de stroomussen 200mA en 10 A is, verbindt dan het rode meetsnoor met de 10 A aansluiting.
2. Stel de bereik-schakelaar in op het gewenste A bereik. Opmerking: Als de hoogte van de te meten stroom vooraf Niet bekend is, stel de bereik-schakelaar dan eerst in op het hoogste bereik en verlaag het bereik dan stapsgewijs tot de juiste stroom is bereikt.
3. Schakel de spanning uit van het circuit dat moet worden gemeten. Ontlaad daarna alle condensatoren.
4. Verbreek het circuit dat moet worden gemeten en verbindt de meetsnoeren in serie met het circuit.
5. Schakel de spanning van het circuit aan.

STANLEY

Gebruikershandleiding

1. Lees de gemeten waarde op het scherm.

De polariteit van het rode meetsnoor worden aangegeven.

WAARSCHUWING: Om het risico op persoonlijk letsel en/of möglichke schade aan de meter te voorkomenijdens gebruik van de 10 A aansluiting, mag u enkel metingenuitvoeren van maximaal 10 seconden, met een minimale intervalijd van 15 minutes tussen de metingen.

WAARSCHUWING: Om een elektrische schok of schade aan de meter te voorkomen, mag u de meetsnoren Niet aansluten op een stroom hoger dan 200mA als deze zijn aangesloten op de sluiting. Sluit de meetsnoren Niet aan op een stroomsterkte hoger dan 10 A als deze zijn aangesloten op de 10 A aansluiting.

Weerstand meten

1. Verbindt het zwarte meetsnoer met de COM aansluiting en het rode meetsnoer met de VOMA aansluiting.
2. Stel de bereik-schakelaar in op het gewenste bereik.
3. Verbindt de meetsnoeren met het voorwerp dat要去 worden gemeten.
4. Lees de gemeten waarde op het scherm. Opmerking:
5. Voor metingen >1000k ,heeft de meter enkele ogenblicken nodig om de meting te stabiliseren.Dit is normalaal voor het meten van hoge waarstanden.
6. Als de invoer Niet is aangesloten, d.w.z. het circuit is open, verschijnt er "1" op het

scherm om een buiten bereik individie aan te geven.

WAARSCHUWING: Schakel voordat u de waarstand meet eerst alle spanning in het te testen circuituit en ontlaad alle condensatoren om elektrische schokken of schade aan de meter te voorkomen.

Continuiteitstest

1. Verbindt het zwarte meetsnoer met de COM aansluiting en het rode meetsnoer met de VOMA aansluiting.
2. Stel de bereik-schakelaar in op de positie.
3. Verbindt de meetsnoeren met het voorwerp dat要去 worden gemeten.
4. Als de waarstand lager is dan ca. 30 Ω, zal de ingebouwde zoemer piepen.

WAARSCHUWING: Schakel voordat u de continuiteitstestuitvoert eerst alle spanning in het te testen circuituit en ontlaad alle condensatoren om elektrische schokken of schade aan de meter te voorkomen.

Diodetest

1. Verbindt het zwarte meetsnoor met de COM aansluiting en het rode meetsnoor met de VOMA aansluiting. Let op of de polariteit van het rode meetsnoor (+) is.
2. Stel de bereik-schakelaar in op de + positie.
3. Verbindt het rode meetsnoer met de anode van de diode die要去 worden gemeten en het zwarte meetsnoer met de kathode van de diode.
4. Het scherm toont de voorwaartse spanningsval van de diode. Als de verbinding omgedraaid is worden "1" weergegeven op het scherm.

Temperatuur meten

1. Stel de bereik-schakelaar in op de ^ C positie.
2. Verbindt de negatieve (-) stekker van de K type thermokoppel met de COM aansluiting en de positieve (+) stekker van de K type thermokoppel met de VQmA aansluiting.
3. Plaats de sensor van de thermokoppel voorzichtig op het voorwerp dat要去 worden gemeten.
4. Wacht tot de gemeten waarde stabiliseert en lees daarna de gemeten waarde op het scherm.

OPMERKING: Om möglich schade aan de meter of andere apparatuur te voorkomen,要去 u onthouden dat de meter is geclassifiederd voor 0^ tot +1000^ , de K Type Thermokoppel meegeleverd met de meter is geclassifiederd tot 250^ . Voor temperaturen buiten dit bereik,要去 u een thermokoppel gebruiken met een hogere classificering.

GARANTIE VAN EEN JAAR

Stanley Tools garandeert elektrische meetapparatuur gegen defecten in materialen en afwerking voor eenaar vanaf de datum van aankoop.

Defecte producten worden gerepareerd of verrangenaar goeddunken van Stanley Tools indien ze samen met het aankoopbewijs worden verzondenaar:

Stanley Tools Benelux, Egide Walsschaertsstraat 14-16, 2800 Mechelen, Belgium

Onderhevig aan veranderingen zonder kennisgeving

STANLEY

Brugervejledning

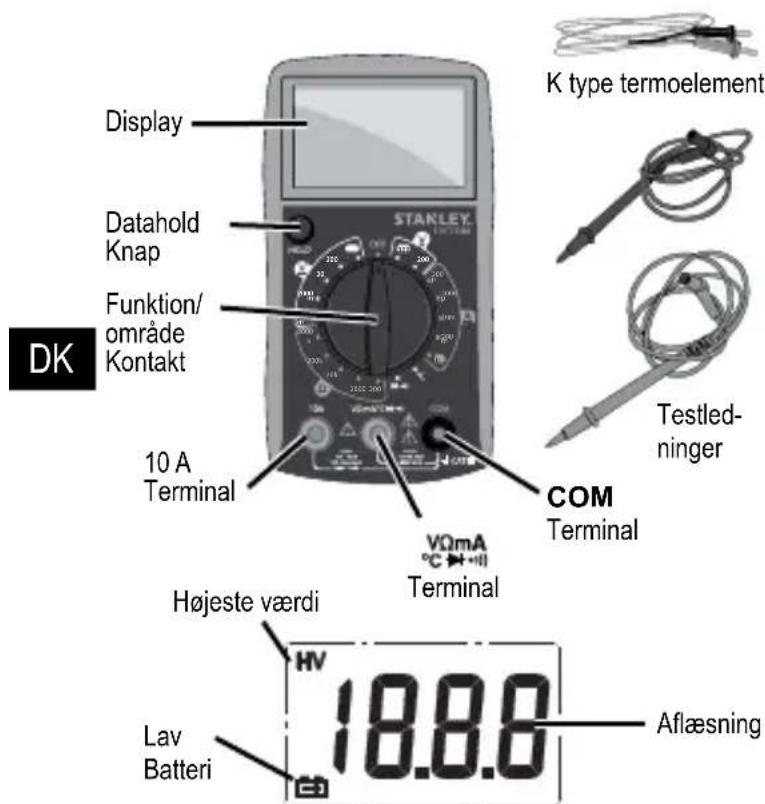

STANLEY® universalmåleinstrument

Inngangsmotstand:1 MΩ

Maks. tillatt ingangsspenning: 300 V

Egide Walschaertsstraat 14-16,

2800 Mechelen,

Belgium

PpeMmHa npomraHa 6e3 npeDynpexKdHne

STANLEY

Manual de utiliser

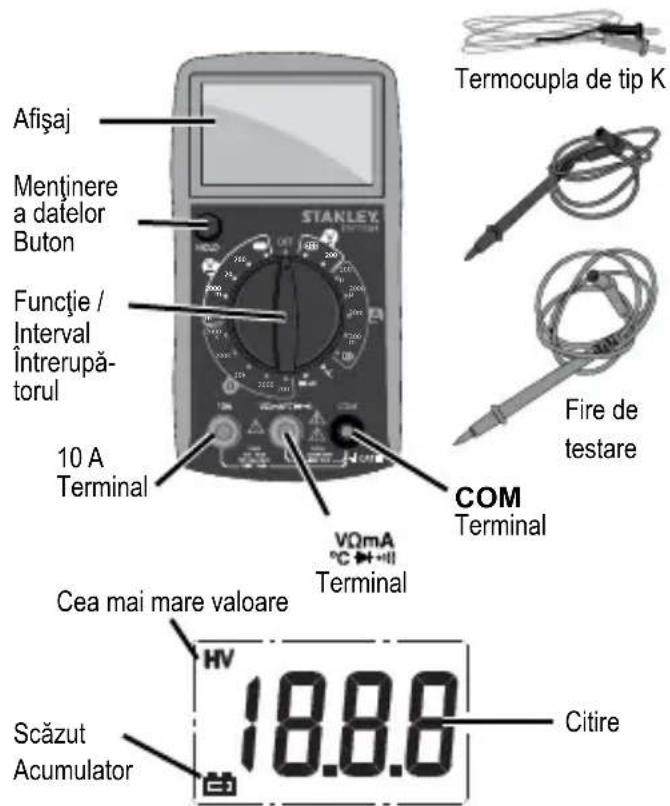

Multimetru STANLEY®
