Produkttyp	Digitales Kompaktmultimeter
Marke	Stanley
Modell	STHT077364
Sicherheitskategorie	CAT III 300 V, 10 A
Display	LCD 3 1/2-stellig, max. 1999
Stromversorgung	9V-Batterie (Typ 6F22 oder gleichwertig)
Messungen	Gleich-/Wechselspannung, Gleichstrom, Widerstand, Durchgang, Diode, Temperatur
Gleichspannungsbereiche	200 mV, 2000 mV, 200 V, 300 V
Wechselspannungsbereiche	200 V, 300 V (40-400 Hz)
Gleichstrombereiche	200 µA, 2000 µA, 20 mA, 200 mA, 10 A
Widerstandsbereiche	200 Ω, 2000 Ω, 20 kΩ, 200 kΩ, 2000 kΩ
Durchgangsprüfung	Summer für Widerstand < 30 Ω
Diodentest	Durchlassspannung, Teststrom 1 mA
Temperaturmessung	0 °C bis 1000 °C mit Thermoelement Typ K
Sonderfunktionen	Datenhaltung (HOLD), Polaritätsanzeige, Bereichsüberlauf
Überlastschutz	Sicherungen: 250 mA/300 V und 10 A/300 V (flink)
Schutzart	IP20
Betriebstemperatur	0 °C bis 50 °C (< 75 % rF)
Lagertemperatur	-10 °C bis 60 °C (< 85 % rF)
Abmessungen (ca.)	150 x 70 x 30 mm
Gewicht (ca.)	300 g
Garantie	1 Jahr
Wartung	9V-Batterie ersetzen, wenn die Batterieschwachanzeige erscheint
Ersatzteile	Sicherungen, Thermoelement Typ K
Reparierbarkeit	Nicht selbst zerlegen oder reparieren

Häufig gestellte Fragen - STHT077364 STANLEY

Wie misst man eine Gleichspannung (DC) mit dem Multimeter STANLEY STHT077364?

Schließen Sie das schwarze Kabel an die COM-Buchse und das rote Kabel an die VΩmA-Buchse an. Stellen Sie den Drehschalter auf den gewünschten Gleichspannungsbereich (beginnen Sie mit dem höchsten, falls unbekannt). Verbinden Sie die Prüfspitzen unter Beachtung der Polarität mit dem Stromkreis und lesen Sie den Wert auf dem Display ab.

Was bedeutet die Kategorie CAT III bei diesem Multimeter?

Die Kategorie CAT III bedeutet, dass das Multimeter für Messungen an festen Installationen (Verteilerkreise, Leitungsschutzschalter, Festmotoren) mit einer maximalen Spannung von 300 V ausgelegt ist. Es darf nicht an Stromkreisen höherer Kategorie verwendet werden.

Wie tauscht man die Batterie des Multimeters STANLEY STHT077364 aus?

Trennen Sie zuerst die Prüfkabel vom Gerät. Entfernen Sie die Kreuzschlitzschraube des Batteriefachdeckels auf der Rückseite, öffnen Sie das Fach, ersetzen Sie die Batterie durch eine neue des Typs 9V (6F22) unter Beachtung der Polarität, schließen Sie dann den Deckel und schrauben Sie ihn wieder fest.

Wie verwendet man die Datenhaltefunktion (HOLD)?

Drücken Sie die HOLD-Taste, um den angezeigten Messwert zu fixieren. Drücken Sie erneut, um die Funktion zu deaktivieren und zu normalen Messungen zurückzukehren. Wenn das Display nicht aufleuchtet oder sich nicht ändert, überprüfen Sie, ob HOLD nicht aktiviert ist.

Was tun, wenn das Display dauerhaft '1' anzeigt?

Die Anzeige '1' zeigt einen Bereichsüberlauf an. Dies bedeutet, dass der gemessene Wert größer als der ausgewählte Bereich ist. Drehen Sie den Drehschalter auf einen höheren Bereich oder überprüfen Sie, ob die Prüfspitzen korrekt angeschlossen sind und der Stromkreis nicht unterbrochen ist.

Wie testet man eine Diode mit diesem Multimeter?

Schließen Sie das schwarze Kabel an COM und das rote Kabel an VΩmA (positive Polarität) an. Stellen Sie den Drehschalter auf das Diodensymbol (➡️|). Verbinden Sie die rote Spitze mit der Anode und die schwarze mit der Kathode der Diode. Das Display zeigt die Durchlassspannung an. Bei umgekehrter Polarität wird '1' angezeigt.

Was tun, wenn das Batterieschwachesymbol erscheint?

Das Batterieschwachesymbol zeigt an, dass die 9V-Batterie fast leer ist. Ersetzen Sie sie sofort, um fehlerhafte Messungen oder ein Risiko eines elektrischen Schlags zu vermeiden.

Was ist der messbare Temperaturbereich und welches Thermoelement verwenden?

Das Multimeter kann mit einem Thermoelement Typ K von 0 °C bis 1000 °C messen. Das mitgelieferte Thermoelement ist bis 250 °C kalibriert. Für höhere Temperaturen verwenden Sie ein geeignetes Thermoelement.

Wie wartet und reinigt man das Multimeter?

Reinigen Sie das Gehäuse mit einem trockenen, weichen Tuch. Verwenden Sie keine Lösungsmittel oder Scheuermittel. Tauchen Sie es niemals in Wasser. Entfernen Sie die Batterie, wenn das Gerät länger als einen Monat gelagert wird. Ersetzen Sie defekte Sicherungen nur durch identische Teile.

Welche Sicherungen sind vorhanden und wie tauscht man sie aus?

Das Multimeter verwendet zwei flinke Sicherungen: eine 250 mA/300 V (für Messungen bis 200 mA) und eine 10 A/300 V (für den 10-A-Bereich). Die 10-A-Sicherung darf nur durch eine autorisierte Werkstatt ersetzt werden. Trennen Sie das Gerät immer von der Spannungsquelle, bevor Sie eine Sicherung wechseln.

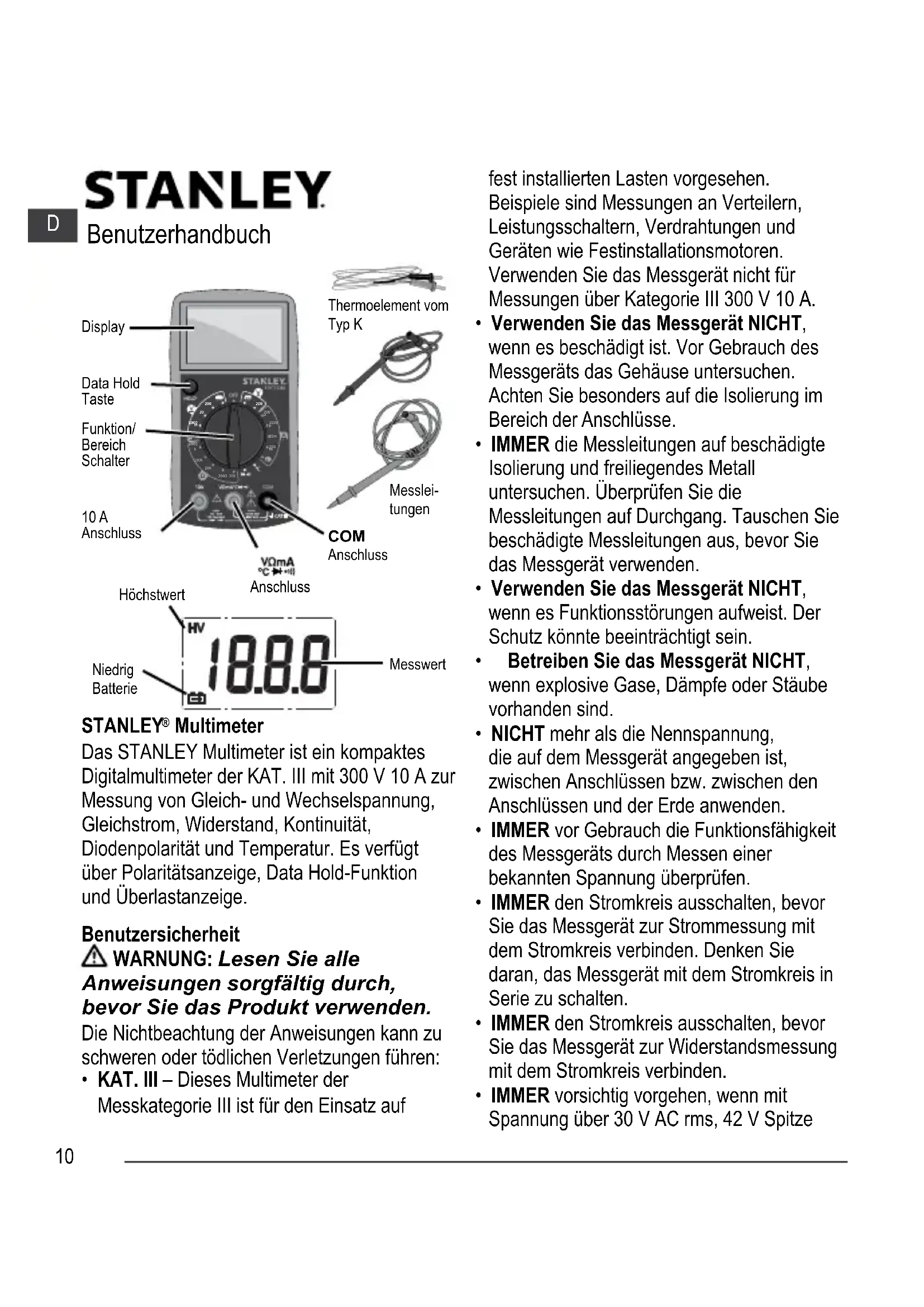

BEDIENUNGSANLEITUNG STHT077364 STANLEY

Das STANLEY Multimeter ist ein kompaktes Digitalmultimeter der KAT. III mit 300 V 10 A zur Messung von Gleich- und Wechselspannung, Gleichstrom, Widerstand, Kontinuität, Diodenpolarität und Temperatur. Es verfügbar über Polaritätsanzeige, Data Hold-Funktion und Überlastanzeige.

Benutzersicherheit

WARNUNG: Lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Produkt verwenden.

Die Nichtbeachtung der Anweisungen kann zu schweren oder tödlichen Verletzungen führen:

KAT. III - Dieses Multimeter der Messkategorie III ist für den Einsatz auf

fest installierten Lasten vorgesehen. Beispiele sind Messungen an Verteilern, Leistungsschaltern, Verdraughtungen und Geräten wie Festinstallationsmotoren. Verwenden Sie das Messgerät nicht für Messungen über Kategorie III 300 V 10 A.

• Verwenden Sie das Messgerät NICHT, wenn es beschädigt ist. Vor Gebrauch des Messgerats das Gehäuse untersuchen. Achten Sie besonders auf die Isolierung im Bereich der Anschlüsse.
• IMMER die Messleitungen auf beschädigte Isolierung und freiiegendes Metall untersuchen. Überprüfen Sie die Messleitungen auf Durchgang. Tauschen Sie beschädigte Messleitungen aus, bevor Sie das Messgerät verwenden.
• Verwenden Sie das Messgerät NICHT, wenn es Funktionstörungen aufweist. Der Schutz könnte beeinträchtigt sein.
• Betreiben Sie das Messgerät NICHT, wenn explosive Gase, Dämpfe oder Stäubevorhanden sind.
• NICHT mehr als die Nennspannung, die auf dem Messgerät angegeben ist, zwischen Anschlüssen bzw. zwischen den Anschlüssen und der Erde anwenden.
• IMMER vor Gebrauch die Funktionsfähigkeit des Messgerats durch Messen einerbekannten Spannung überprüfen.
• IMMER den Stromkreis ausschalten, bevor Sie das Messgerät zur Strommessung mit dem Stromkreis verbinden. Denken Sie daran, das Messgerät mit dem Stromkreis in Serie zu schalten.
• IMMER den Stromkreis ausschalten, bevor Sie das Messgerät zur Widersamssmessung mit dem Stromkreis verbinden.
• IMMER vorsichtig vorgehen, wenn mit Spannung über 30 V AC rms, 42 V Spitze

oder 60 V DC gearbeitet wird. Bei solchen Spannungen besteht die erhöhte Gefahr eines Stromschlags.
- IMMER während des Einsatzes die Finger hinter dem Fingerschutz der Sonden halten.
- IMMER die gemeinsame Messleitung anschließen, bevor die spannungsführende Messleitung angeschlossen wird. Wenn Sie Messleitungen trennen, zuerst die spannungsführende Messleitung trennen.
- IMMER erst die Messleitungen vom Messgerät trennen, bevor der Batteriefachdeckel oder das Gehäuse geöffnet wird.
- NICT das Messgerät betreiben, wenn der Batteriefachdeckel oder Teile des Gehäuses entfernt oder gelockert wurden.
- IMMER die Batterie austauschen, sobald die Anzeige für schwache Batterie entscheid. Nichtbeachtung kann zu Stromschlag oder Verletzungen aufgrund falscher Messwerte führen.
- KEINESFALLS Leiter mit der Hand oder der Haut berühren und nicht sich selbst erden.
- Bedieren Sie das Instrument NICHT, wenn ihre Hand, eine Messleitung oder das Instrument Nass ist.
- Verwenden Sie das Messgerät NICT in einer Weise, die nicht in dieser Handbuch angegeben wird, da sonst die Sicherheitsmerkmale des Messgeräts beeinträchtigt werden.
- IMMER lokale und nationale Sicherheitsvorschriften einhalten. Es muss persönliche Schutzausrüstung genutzt werden, um Verletzungen durch Stromschlag und Lichtbogenentladung an Stellen zu verhindern, wo gefährliche stromfuhrende Leiter freiiegen.

• IMMER davon denken, dass, wenn ein Eingangsanschluss mit einer gefährlichen Spannung verbunden ist,这点es Potential an allen anderen Anschlüssen vorhanden sein kann.
• IMMER nur 9 V-Batterien verwenden, die für den Einsatz mit diesen Produkt vorgeschreiben sind. Bei Verwendung anderer Akkus/Batterien besteht Brandgefahr.
• KEINESFALLS这意味着 Produkt zerlegen, warten oder reparieren. Reparaturen durch unqualifizierte Personen können zu schweren Verletzungen führen.
• KEINESFALLS das Gerät nass spritzen oder in Wasser eintauchen.
• IMMER das Gerät ausschalten, wenn es nicht benutzt wird.
• IMMER sicherstellen, dass die Batterie richtig herum und mit der richtigen Polarität eingesetzt ist.
• NIEMALS absichtlich Batterieanschluss kurzschlieben.
• NICTVersuchen,Alkali-Batterien aufzuladen.
• Batterien NICHT verbrennen.
• IMMER die Batterie entfern, wenn das Gerät länger als ein Monat aufbewahrt werden soll.
• Das Produkt NICHT im Hausmull entsorgen.
• IMMER Informationen über die örtlichen Vorschriften einholen und Altbatterien ordnungsgemäß entsorgen.
• BITTE RECYCEN Sie das Gerät im Einklang mit den lokalen Vorschriften für die Sammlung und Entsorgung von Elektro- und Elektronikabfällen.
• WARNUNG: Um Verletzungen und/oder mögliche Schäden am Messgerät oder am zu prüfenden Gerät zu vermeiden, sind

STANLEY

Benutzerhandbuch

folgende Richtlinien einzuhalten: Werden diese Richtlinien nicht eingehalten, besteht eine Gefährung durch Stromschlag.

• Schalten Sie die Stromkreise aus und entladen Sie die Kondensatoren, bevor Sie Widerstand, Diode, Kontinuität und Temperatur prufen.
• Verwenden Sie für ihre Messungen passend bewertete Anschlüsse (in Bezug auf Funktion und Bereich). Die zu dieser Multimeter gehörenden Endgeräte entsprechen KAT. III mit maximal 300 V 10 A.
• Wenn Sie Strom messen wollen, schalten Sie die Stromzufuhr zum Stromkreis aus, bevor Sie das Messgerät mit dem Stromkreis verbinden. Denken Sie daran, das Messgerät mit dem Stromkreis in Serie zu schalten.
• Bevor Sie den Drehschalter auf eine andere Funktion einstellen, trennen Sie die Messleitungen von dem zu prüfenden Stromkreis.

Spezifikationen

Display: 3 12 -stellige LCD-Anzeige, max. Messwert 1999

Negative Polaritätsanzeige: “-“ automatisch angezeigt

Abstrate: Ca. 2-3 Mal/Sekunde

Batterie: 9V (6F22 oder entsprechend)

Anzeige für schwache Batterie:

IP-Schutzart: IP20

Betriebsumgebung: 0^ bis 50^ (<75%RH)

Lagertemperatur: -10°C bis 60°C (<85%RH)

Elektrische Symbole

Wechselstrom

Gleichstrom

Sowohl Gleich- als auch

Wechselstrom

Achtung, Gefahr, beachten

Sie vor dem Gebrauch die

Betriebsanleitung.

Achtung, Stromschlagrisiko.

Erde (Masseanschluss)

Sicherung

Entspricht den Richtlinien der

Europäischen Union

Das Gerät ist durch doppelte oder verstärkte Isolierung geschützt.

Allgemeine

Genauigkeiten bei 18^ bis 28^ bei einer relativen Luftfeuchtigkeit (RH) < 75% spezifiziert.

Genauigkeitsspezifikationen werden wie folgt berechnet:

± (% des Messwerts) [Wert der am wichtigen signifikanten Ziffern])

Gleichspannung

Bereich	Auflösung	Gehaigung	Überlast Anzeige
200 mV	100 μV ±(0,5% + 5)		"1" wird auf dem Display Vergezelt
2000 mV	1mV	±(0,8% + 5)20
200 V	100 mV
300 V	1 V ±(1,0% + 5) —*

Eingangsimpedanz: 1 MΩ

Max. zulässige Eingangsspannung: 300 V

• Wenn die gemessene Spannung >300V liegt, zeigt das Display eventuell den Spannungswert, die Messung ist jedoch gefährlich.

Wechselsspannung

Bereich	Auflösung	Genaugkeit	Überlast Anzeige
200 V 100 mV		±(1,2% + 5)	“1” wird auf dem Display angezeigt
300 V 1 V		—*

Frequenzbereich: 40 Hz - 400 Hz

Max. zulässige Eingangsspannung: 300 V

Reaction: Durchschnitt, kalibrierten in rms der Sinuswelle

• Wenn die gemessene Spannung >300V liegt, zeit das Display eventuell den Spannungswert, die Messung ist jedoch gefährlich.

Gleichstrom

Bereich	Auflösung	Genaigung	Überlast Anzeige
200 μA	0,1 μA ±(1,0% + 5)		"1" wird auf dem Display angezeigt
2000 μA 1	μA	±(1,2% + 5)
20 mA	10 μA
200 mA	100 μA
10 A	10 mA	±(2,0% + 5)	-*

Überlastungsschutz:

F1: Sicherung, 250 mA/300 V, Schnellwirkend

Min. Abschaltleistung 1500 A

F2: Sicherung, 10 A/300 V, schnellwirkend (Hinweis: Die 10 A/300 V flinke Sicherung darf nur in einer der angegebenen Servicestellten ausgetauscht werden.)

Max. zulässiger Eingangsstrom: 10 A (bei Messungen >2A : Messdauer <10 Sekunden in Intervallen >15 Minuten

• Wenn der gemessene Strom > 10A liegt, zeigt das Display eventuell den Stromwert, die Messung ist jedoch gefährlich.

Wunderstand

Bereich	Auflösung	Genaugkeit	Überlast Anzeige
200 Ω 0,1	Ω ±(1)	2% + 5)	"1" wird auf dem Display angezeigt
2000 Ω	1 Ω	±(1,0% + 5)
20 kΩ	10 Ω
200 kΩ	100 Ω
2000 kΩ 1	kΩ ±(1,2% + 5)

Max. Leerlaufspannung: Ca. 2,8V

STANLEY

Benutzerhandbuch

Diode und Durchgang

Bereich Beschreibung Prüfbedingung
	Der ungebährte Durchlassspannungsabfall der Diode wird auf dem Display angezeigt.	Leerlaufspannung: ca. 2,8 V Teststrom: ca. 1 mA
	Der eingebaute Summer ertönt, wenn der Widerstand kleiner als 30 Ω ist. Der Summer ertönt unter Umständen, wenn der Widerstand zwischen 30 Ω und 150 Ω liegt. Der Summer ertönt nicht, wenn der Widerstand größter als 150 Ω ist.	Leerlaufspannung: ca. 2,8 V

Temperatur

Bereich Auflösung	Genauigkeit	Überlastanzeige
0°C - 400°C	1°C	±(1,0% + 5)	—*
400°C - 1000°C ±(1,5% + 15)

• Wenn die gemessene Temperatur außerhalb des Bereichs von 0^ - 1000^ liegt, zeigt das Display möglicherweise einen Messwert an, aber der Messfehler möglichst groß oder das Thermoelement könnte beschädigt sein.

Hinweis:

1. Thermoelement vom Typ K verwenden
2. Die Genauigkeit bezieht nicht den Fehler der Thermoelementsonde ein.
3. Die Genauigkeitsspezifikation nimmt an, dass die Umgebungstemperatur um ± 1^ stabil ist. Bei Änderungen der Umgebungstemperatur um ^ C gilt die spezifizierte Genauigkeit nach 1 Stunde.
4. Für das mit diesen Gerät gefelieferte Thermoelement gibt es keine festgelegte Genauigkeit. Die Messungen mit diesen Thermoelement sollenn nur als Referenz verwendet werden.

BETRIEBSANLEITUNG

BATTERIE

Entfernen Sie die Kreuzschlitzschraube der Batterieabdeckung, öffnen Sie das Batteriefach und schreiben Sie eine 9 V-Batterie an den Clip an. Setzen Sie die Batterie in das Fachein, schreiben Sie die Abdeckung und bringen Sie die Schraube wieder an. Wenn die Anzeige für schwache Batterie dem Display erscheint, ist die Batterie fast leer und muss sofort ersetzt werden.

VERWENDUNG

Data Hold-Funktion

Drücken Sie die HOLD-Taste, um die Data-Hold-Funktion zu aktivieren. Der aktuelle

Messwert wird auf dem Display festgehalten. Zum Deaktivieren drücken Sie erneut die HOLD-Taste. Hinweis: Wenn sich das Display nicht einschalten{lsst oder sich der Messwert auf dem Display nicht ändert, ist eventuell die HOLD-Taste noch gedrückt. Versuchen Sie, die Data-Hold-Funktion zu Deaktivieren.

Gleichspannung messen

1. Verbinden Sie die schwarze Messleitung mit dem COM-Anschluss und die rote Messleitung mit dem vOmA -Anschluss.
2. Stellen Sie den Bereichsschalter auf die gewünschte Bereichsposition. Wenn die große der zu messenden Spannung nicht im Voraus besteht ist, stellen Sie den Bereichsschalter auf den hochsten Bereich und reduzieren him dann um jeweils einen Bereich, bis die entsprechende Auflösung erhalten wird.
3. Verbinden Sie die Messleitungen über die zu testende Quelle oder Schaltung.
4. Lesen Sie den Messwert auf dem Display ab. Die Polarität des Anschlusses der Messleitung wird angezeigt.

WARNING: Um einen Stromschlag oder Schaden am Messgerät zu vermeiden, legen Sie an die Anschlüsse keine höhere Spannung als 300 V an.

Wechselspannung messen

1. Verbinden Sie die schwarze Messleitung mit dem COM-Anschluss und die rote Messleitung mit dem VQmA-Anschluss.

2. Stellen Sie den Bereichsschalter auf die gewünschte Bereichsposition. Wenn die Grüße der zu messenden Spannung nicht im Voraus besteht ist, stellen Sie den Bereichsschalter auf den hochsten Bereich und reduzierenihn dann, bis die zufriedenstellende Auflösung erhalten wird.

3. Verbinden Sie die Messleitungen über die zu testende Quelle oder Schaltung.

4. Lesen Sie den Messwert auf dem Display ab. Wenn die große der zu messenden Spannung nicht im Voraus besteht ist, stellen Sie den Bereichsschalter auf den hochsten Bereich und reduzieren him dann nach und nach, bis die zufriedenstellende Auflösung erhalten wird.
5. Lesen Sie den Messwert auf dem Display ab.

WARNING: Um einen Stromschlag oder Schaden am Messgerät zu vermeiden, legen Sie an die Anschlüsse keine höhere Spannung als 300 V an.

Gleichstrom messen

1. Verbinden Sie die schwarze Messleitung mit dem COM-Anschluss und die rote Messleitung mit dem VOMA-Anschluss, wenn der zu messende Strom weniger als 200mA hat. Wenn die Stromstarke zwischen 200mA und 10 A liegt, schreiben Sie die rote Messleitung stattdessen an den 10 A-Anschluss an.
2. Stellen Sie den Bereichsschalter auf die gewünschte Bereichsposition. Hinweis: Wenn die große des zu messenden Stroms nicht im Voraus besteht ist, stellen Sie den Bereichsschalter auf den hochsten Bereich und reduzieren him dann um jeweils einen Bereich, bis die entsprechende Auflösung erhalten wird.
3. Schalten Sie den zu testenden Stromkreis aus. Entladen Sie dann alle Kondensatoren.
4. Unterbrechen Sie den zu testenden Schaltungsweg und verbinden Sie die Messleitungen in Serie mit dem Stromkreis.
5. Schalten Sie die Stromzufuhr zu dem Stromkreis aus.
6. Lesen Sie den Messwert auf dem Display

STANLEY

Benutzerhandbuch

ab. Die Polarität des Anschlusses der roten Messleitung wird angezeigt.

WARNING: Um bei der Verwendung des 10 A-Anschlusses Verletzungen und/oder mögliche Schäden am Messgerät zuvermeiden, sollen den Sie die Messwerte nur maximal 10 Sekunden lang ermitteln undzwischen den Messungen eine Pause vonmindestens 15 Minuten machen.

WARNING: Um einen Stromschlag oder Schaden am Messgerät zu vermeiden, legen Sie an die Anschlüsse keine höhere Stromträke als 200 mA an, wenn eine Verbindung zum Anschluss besteht. Legen Sie an die Anschlüsse keine höhere Stromträke als 10 A an, wenn eine Verbindung zum 10 A-Anschluss besteht.

Wunderstand messen

1. Verbinden Sie die schwarze Messleitung mit dem COM-Anschluss und die rote Messleitung mit dem + O Anschluss.
2. Stellen Sie den Bereichsschalter auf die gewünschte Bereichsposition.
3. Verbinden Sie die Messleitungen über das zu messende Objekt.
4. Lesen Sie den Messwert auf dem Display ab. Hinweis:
5. Bei Messungen >1000kOhm kann das Messgerät eineugekunden brauche, um den Messwert zu stabilisieren. Das ist bei Hochwiderstandsmessungen normal.
6. Wenn der Eingang nicht angeschlossen ist, d.h. bei offenem Stromkreis, wird als Überlastanzeige "1" angezeigt.

WARNING: Um einen Stromschlag oder Schäden am Messgerät zu vermeiden,

schalten Sie die Stromversorgung des zu testenden Stromkreises aus und entladen Sie sorgfältig alle Kondensatoren, bevor der Widerstand im Stromkreis gemessen wird.

Durchgangsprüfung

1. Verbinden Sie die schwarze Messleitung mit dem COM-Anschluss und die rote Messleitung mit dem VOMAnSchluss.

2. Stellen Sie den Bereichsschalter auf die -Position.

3. Verbinden Sie die Messleitungen über das zu testende Objekt.
4. Ist der Widerstand geringer als ca. 30 Ω, ertönte der eingebaute Summer.

WARNING: Um einen Stromschlag oder Schäden am Messgerät zu vermeiden, schalten Sie die Stromversorgung des zu testenden Stromkreises aus und entladen Sie sorgfältig alle Kondensatoren, bevor ein Durchgangstest erfolgt.

Diodentest

1. Verbinden Sie die schwarze Messleitung mit dem COM-Anschluss und die rote Messleitung mit dem VQmA-Anschluss. Beachten Sie, dass die Polarität der roten Messleitung positiv (+) ist.
2. Stellen Sie den Bereichsschalter auf die -Position.
3. Verbinden Sie die rote Messleitung mit der Anode der zu testenden Diode und die Schwarze Messleitung mit der Kathode der Diode.
4. Das Display zeigt den ungebahren Durchlassspanningsabfall der Diode. Bei umgekehrtem Anschluss wird "1" angezeigt.

Temperatur messen

1. Stellen Sie den Bereichsschalter auf die ^ C -Position.

2. Verbinden Sie den negativen (-) Stecker des Thermoelements vom Typ K mit dem COM-Anschluss und den positiven (+) Stecker des Thermoelements vom Typ K mit dem Anschluss.

3. Legen Sie das Führerende des Thermoelements auf das zu messende Objekt.
4. Warten Sie, bis sich der Messwert stabilisiert hat, undlesen Sie dann den Messewert auf dem Display ab.

HINWEIS: Zur Vermeidung von Schäden am Messgerät oder anderen Geräten, denken Sie daran, dass, obwohl das Messgerät von 0^ bis +1000^ bewertet ist, das Thermoelement vom Typ K, das mit dem Messgerät gefelwert wird, nur bis zu 250^ ausgelegt ist. Bei Temperaturen außerhalb ceses Bereichs mussen Sie ein hoher bewertetes Thermoelement besorgen und verwenden.

EINJAHRESGARANTIE

Mit der vorliegenden Einjahresgarantie übernimmt Stanley Tools während eines Jahres ab dem Kaufdatum die Garantie für Material- und/oder Verarbeitungsdefekte an den elektronischen Messgeräten der Firma Defekte Produkte werden nach dem Ermessen von Stanley Tools repariert oder ersetzt unter der Bedingung, dass sie zusammen mit dem Kaufbeleg an folgende Adresse gesandt werden:

Stanley Black & Decker Deutschland GmbH
Black & Decker Str. 40
65510 Idstein

Germany

Änderungen ohne vorherige Ankündigung möglich

STANLEY

Elektrische symbolen

Wisselstroom

Gelijkstroom

Frequentiebereik: 40Hz - 400Hz

Overholder EU-direktiver

Samplingshastigkeit: Ungefär 2-3 gänger/).[1]

Batteri: 9V (6F22 aller likvardigt)

OAHRIE Σ AEITOYPRIA Σ MNATAPIA

ApaipoeTn biαkepaalnc Phillips aTo to kALUμma μTATAPIac, avoIeTo KAALUμma Tns μTATAPIac KAI Ouvdeote OTo KAIITmu μTATAPIa 9 V. ToTOeTnOte Tnv μTATAPIa Μεσa OTO πeipλnμa, KλeioTe TO kALUμma Tns μTATAPIac KAI ETTAVATOIOθeTnOte Tn Biδa. Otav εμφaviotεi σtnv oθovn n EvδεIηxαμnλnc IOxuoc μTATAPIac auto σnμaiεi OTI n IOxuc Tns μTATAPIac εivai xαμnλn KAI n μTATAPIa PpETTE va avtikataoTaθei aεσa.

XPHsH

Aeitoupyia diatnpnons ddoevwv

PiéOTe to Kouπi HOLD yia va evεpyoioησεTe tn λεitoupyia δiatnpnong σδδομεvωv. H tpéxouσa ενδειη μεtpnong θa δiatnpnθεi σtnv oθovn. Γia va tvv απενερyoioησεTe, πiεOTE παλI HOLD. Σημεiωση: Av n oθovn δev ενερyoioietai, n η ενδειη μεtpnong σtnv oθovn δev aλλαζει, μπopei va εivai πatnevo to Kouπi HOLD. Δokipáote va aπενερyoioησεTe tn λεitoupyia δiatnpnong σδδομεvωv.

Métpnon tαoç DC
