| Producttype | Werkbankwagen |
| Merk | Scheppach |
| Model | TW1000 |
| Totale afmetingen (L × B × H) | 780 × 460 × 970 mm |
| Gewicht (met gereedschap) | 63 kg |
| Gewicht (zonder gereedschap) | 50 kg |
| Maximale draagvermogen | 450 kg |
| Draagvermogen laden | Kleine lade: 15 kg Middelgrote lade: 20 kg Grote lade: 20 kg |
| Afmetingen laden (L × B × H) | Klein: 543 × 58 × 399 mm Middel: 543 × 128 × 399 mm Groot: 543 × 195 × 399 mm |
| Aantal laden | 3 (een kleine, een middelgrote, een grote) |
| Wielen | 2 zwenkwielen (waarvan één met rem) en 2 vaste wielen |
| Materiaal | Geverfd staal |
| Kleur | Rood en zwart (typisch Scheppach) |
| Aanbevolen gebruik | Opbergen van gereedschap in de thuiswerkplaats, alleen binnenshuis |
| Meegeleverde uitrusting | Werkbankwagen, wielen, bevestigingsschroeven, inbussleutel, spanningstester 125-250 V~, gebruiksaanwijzing |
| Belangrijkste functies | Georganiseerde opslag van gereedschap, verplaatsen door duwen, vergrendeling met remmen |
| Veiligheid | Remmen op zwenkwielen, vergrendeling van laden, niet meerdere laden tegelijk openen, maximaal draagvermogen 450 kg |
| Onderhoud en reiniging | Zachte doek en mild reinigingsmiddel, vermijd schurende producten of oplosmiddelen, volledig drogen na reiniging |
| Opslag | Droge plaats, beschermd tegen vocht en vorst |
| Reserveonderdelen en repareerbaarheid | Reserveonderdelen verkrijgbaar via de serviceafdeling van Scheppach (QR-code op de gebruiksaanwijzing) |
| Garantie | Wettelijke garantie (conformiteit en verborgen gebreken); defecte onderdelen worden gratis vervangen, arbeidskosten zijn voor rekening van de koper |
| Algemene informatie | Gebruiksaanwijzing beschikbaar in 23 talen, 164 pagina's; naleving van Europese en Servische richtlijnen |
Veelgestelde vragen - TW1000 SCHEPPACH
Gebruikersvragen over TW1000 SCHEPPACH
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Werkplaatswagen in PDF-formaat gratis! Vind uw handleiding TW1000 - SCHEPPACH en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. TW1000 van het merk SCHEPPACH.
GEBRUIKSAANWIJZING TW1000 SCHEPPACH
Inhoudsopgave: Pagina:
- Inleiding 32
- Beschrijving van het apparatus 32
- Meegeleverd 32
- Beoogd gebruik 32
- Veiligheidsvoorschriften 33
- Technische gegevens 33
- Voor de ingebruikname 33
- Montage en bediening 34
- Reiniging en opslag 34
- Afvalverwerking en hergebruik 35
- Conformiteitsverklaring 158

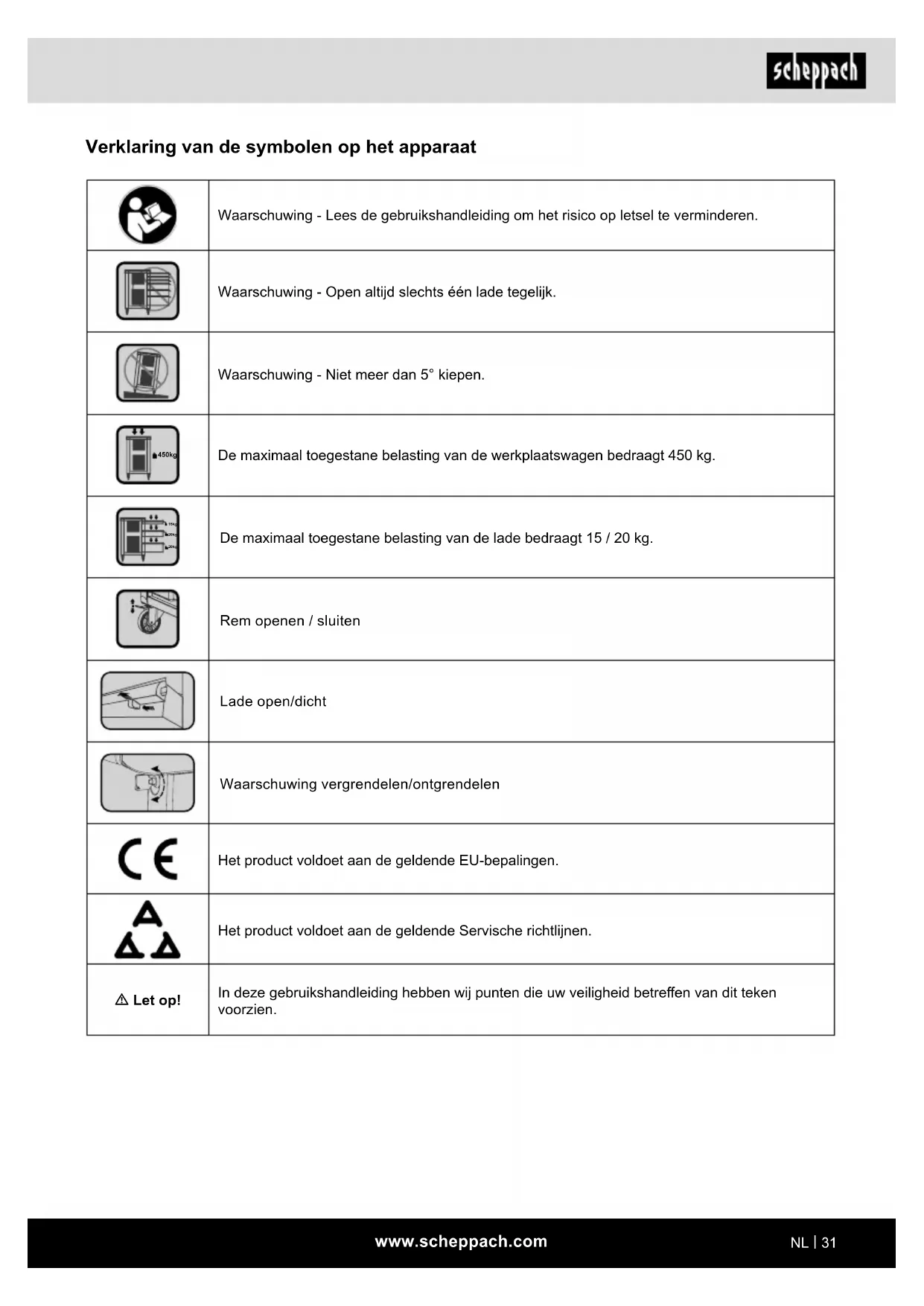

Verklaring van de symbolen op het apparatus
| Waarschuwing - Lees de bebruikshandleiding om het risico op letsel te verminderen. | |
| Waarschuwing - Open altijd slechts=eén lade tegelijk. | |
| Waarschuwing - Niet meer dan 5° kiepen. | |
| 450kg | De maximaal toegestane belasting van de werkplaatswagen bedraagt 450 kg. |
| De maximaal toegestane belasting van de lade bedraagt 15 / 20 kg. | |
| Rem openen / sluiten | |
| Lade open/dicht | |
| Waarschuwing vergrendelen/ontgrendelen | |
| € | Het product voldoet aan de geldende EU-bepalingen. |
| ΔΔΔ | Het product voldoet aan de geldende Servische richtlijnen. |
| Δ Let op! | In deze bebruikshandleiding hebben wij punten die uweiligkeit betreffen van dit teken voorzien. |
1. Inleiding
Fabrikant:
Scheppach GmbH
Wij wensen u veel plezier en succès bij het werken met uw/Newe apparaat.
Aanwijzig:
De fabrikant van dit apparaat is volgens de van kracht zijnde wet inzake productaansprakelijkheid Niet aansprakelijk voor schade die aan dit apparaat of door dit apparaat ontstaan bij:
- oneskundige behandeling,
- veronachtzaming van de instructies voor de bedieuing,
- reparations door derden, nicht geauthoriseerde vak-mensen,
- inbouw en verwangting van nicht-originele onderden.
- Dat nicht conform de voorschriften is.
Let op:
Lees voor de montage en voor de ingebruikname de complete tekst van de gebruikshandleiding door.
De gebruiksaanwijzing is bedoeld om het gemakkelijk te make, uw apparaat te leren kennen en de beoogde toepassingsmogelijkheden van het apparaat te benutten.
De gebruikshandleiding bevat belangrijke aanwijzingen, hoe u met het apparaat veilig, vakkundig en economisch werkt en hoe u gevaren vermijdt, reparatiekosten uitspaart, uityaltijden vermindert en de betrouwbaarheid en levensduur van het apparaat verhoogt.
Aanvullend op de veiligheidsbepalingen van deze gebruikshandleiding moet u absolut de voor de werkig van het apparaat geldende voorschriften van uw land in acht nemen.
Bewaar de gebruiksaanwijzing bij het apparaat in een plastic hoes, beschermd gegen vuil en vocht. De gebruiksaanwijzing moet door elke bediener van het apparaat voor aanvang van het werk gelezen en zorgvuldig nageleefd worden.
Aan het apparaat mogen alleen personen werken, die voor het gebruik van het apparaat geinstrueerd en over de daarmee verbonden gezaren geinformeerd zijn. De vereiste minimumleeftijd要去 aanheugen worden.
Naast de in deze gebruikshandelieiding opgenomen veiligheidsvoorschriften en de bijzondere voorschriften van uw land要去 u de algemeen erkende technische voorschriften in acht nemen voor de werkking van machines van hetzelfde type.
Wij hunen Niet aansprakelijk worden gesteld voor ongevallen of schade,veroorzaakt door Niet-naleving van deze handleiding of de veiligheidsvoorschriften.
2. Beschrijving van het apparaat
- Handgreep
- Sleutel
- Zwenkwiel
- Zwenkwiei met rem
- VastWIel
3. Meegeleverd
- Werkplaatswagen
Zwenkwiei
Zwenkwielemetrem
Vaste wielen - Bevestigsschroeven
- Sleutel
- Gebruikshandleiding
4. Beoogd gebruik
De wagen is uitsluitend bestemd voor de opslag van gereedschap met een maximale last van 450~kg . Het is uitsluitend geschikt voor particulier gebruik binnenshuis en Niet geschikt voor commercieel gebruik
Gebruik de wagon uitsluitend zoals in denen gebruiks-handleiding beschreiben. Ieder ander gebruik geldt als onbeoogd gebruik en kan materiaèle schade of zichs li-chamelelijk letsel tot gezolg hebben. De wagon is geen speelgoed.
De fabrikant of dealer kan nicht aansprakelijk worden gesteld voor schade, die door gebruik of onjuist gebruik ontstaat.
Let erop dat once apparaten volgens het beoogd gelebruik Niet voor bedrijfsmatige, ambachtelijkke of industrièle toepassenen zich ontworpen. Wij aanvaarden geen aansprakelijkheid wonneer het apparaat in bedrijfsmatige, ambachtelijkke of industrièle ondernemingen of bij soortgelijke werkzaamheden worden ingezet.
5. Veiligheidsvoorschriften
Gevaar voor letsel!
Er besteht een verhoogd gevaar voor verwonding bij ondeskundig gebruik van de wagen.
- Controller de wagen voor elk gebruik. Gebruik de wagen Niet als deze beschadigd is.
- Verplaats de wagon uitsluitend door te schuivenaar een andere locatie.Trek de wagon Niet,om letsel te vermijden.
- Let bij het opstellen algijd op een stabiele stand van het werkplaatswagen.
Klim of leg nicht op de wagen. - Sluit en vergrendel alle laders, voordat u de wagen要去verschuiven. De lades kuren anders bij het schuiven openen, zodate de wagen instabeli wordt.
Zorg dat de lades van de wagon Niet overbelast worden. - Houd de wagon uit de buurt van kinderen. Laat kinderen in de nabijheid van de wagon Niet zonder toezicht.
- Houd kinderen tijdens de montage uit de buurt van de wagon. Bij dit product horen schroeven en anderekleine onderdelen. Deze+kunnen tot verstikking leiden als ze worden ingeslikt of worden ingeademd.
- De wagen is bij volle belasting zeer zwaar. Bij on-deskundig openen bestaat gevaar voor kantelen. Open nooit meerdere lades geleiktijdig.
- Monteer de wagon Niet op een bewegende voorwerp om kantelen te vermijden.
- Waarschuwing: Alleen opstellen en verplaatsen op een stevige, vlakke ondergrond. De wagen kan instabiel worden en omvallen, als deze worden opgesla-gen of worden verschoven op een hellend oppervlak.
- Blokkeer algtd de draaibare wielen nadat de wagen aan de gewenste locatie is verschoven om een wegrollen van de wagen te vermijden.
- Breng geen veranderingen aan de wagen aan. Las bijvoorbeeld geen externe stangen vast en breng geen elektrische apparatuur aan op de wagen.
- Bevestig of monteer de wagon Niet aan een voertuig.
Trek de wagon Niet met een voertuig. - Gebruik uitsluitend originele reserveonderdelen en accessoires.
Bewaar de veiligheidsvoorschriften zorgvuldig.
Neem alle verilgheidsvoorschriften in acht. Als u de verilgheidsvoorschriften nicht in acht neemt, brengt u zichzelf en anderen in gevaar.
| Kleine lade | 543 x 58 x 399 mm |
| draagvermogen | 15 kg |
| Gemiddelde lade | 543 x 128 x 399 mm |
| draagvermogen | 20 kg |
| Grote lade | 543 x 195 x 399 mm |
| draagvermogen | 20 kg |
| Gewicht zonder gereedschappen | 50 kg |
| Gewicht 63 kg |
Max. draagvermogen 450kg
Technische wijzigingen voorbehonden!
7. Voor de ingebruikname
Controleer de Voorziening op transportschade. Meld eventuale schade direct bij het transportbedrijf dat de voorziening heeft bezorgd.
- Open de verpakking en verwijder het product voorzichtig.
- Verwijder het verpakkingsmaterial evenals de verpakkings- en transportbeveiligingen (indien voorhanden).
- Controller of de inhoud van de levering volledig is.
- Controller het product en de accessoires op transportschade.
- Bewaar de verpakking indien möglichk tot na het verstreijken van de garantietijd.
LET OP!
Het product en de verpakkingsmaterialen zijn geen kinderspeelgoed! Kinderen mogen nicht met plastic zakken, folies enkleine onderdelen spelen! Er bestaat gevaar voor inslikken en verstikkingsgevaar!
8. Montage en bediening
LET OPI!
Het apparaat要去 voor de ingebruikname volledigহijn gemonteerd!
De werkplaatswagen is grotendeels gemonteerd, u hoeft alleen maar de wielen als volgt te monteren:
MontageWIelenafb.1-3
- Verwijder eerst het meegeleverde gereedschap uit de wagen.
- Monteer de wagon op een voldoende groot en krasbestendig oppervlak. Bescherm de wagon indien nodig met het verpakkingsmateriaal om eventuele krassen van het geverfde oppervlak te vermijden.
- Draai de werkplaatswagen om en monteer de wielen als volgt.
- Plaats de vaste wielen (5) aan dechterzijde en de zwenkwielen (3, 4) aan de voorzijde (greepzijde (1)) van de wagen. Lijn de gaten in de wielen uit met de gaten op de wagen.
- Bevestig de WIelen met behulp van een inbussleutel aan de onderzijde van de wagen. Gebruik hiervoor de meegeleverde schroeven.
Bediening spanningstester (125 tot 250 V~)
Voor het controlleren van de wisselspanning.
De op de spanningstester aangegeven spanningen zijn nominale spanningen.
LET OP! Levensgevaar door elektrische schok!
- De spanningstester alleen gebruiken voor het controeren van de spanning.
- De spanningstester uitsluitend in het spanningsbereik van 125 tot 250 volt gebruiken.
Defecte spanningstesters waarvan de werkking en/of de veilighheid duidelijk is aangetast, mogen nicht worden gebruikt. - De spanningstester alleen gebruiken in een droge omgeving.
- De spanningstester mag nicht worden gebrukt onder invloed van neerslag, bijv. dauw of regen.
LET OP! De spanningstester nooit als schroevendraier gebruiken bij installmenteonderdelen die onder spanning staan.
Voor elke toepassing:
- Isolatiebekleding van de spanningstester op beschadigingen controleren. Beschadigde spanningstester Niet gebruiken.
- Werking van het gloeilampje van de spanningstester op een aangesloten stopcontact controleren. Gooi een beschadigde of slecht functionerende spanningstester weg.
WAARSCHUWING! Het waarnemen van de lich-tindicator garandeert nicht dat er geen spreke is van spanning.
Door de volgende factoren kan het waarnemen van de Lichtindicator nadelig worden beinvloed:
- Ongunstige lichtomstandigheden, bijv. bij zonlicht
- Temperaturen buiten het bereik van de -10^ tot +50^
- Frequencies buiten het bereik van 50 tot 500Hz
- Ongunstige locaties zoals op houten trapladders, isolerende vloerbedekkingen en in Niet bedrijfsmatig geaarde wisselstroomnetten
Om vast te stellen of er sprake is van wisselspanning,要去en de volgende stappen worden uitgevoerd:
- Houd het uiteinde van de spanningstester gegen een contact van de elektraleiding en
- raak het andere einde van de spanningstester aan met een vinger.
Als er spreake is van wisselspanning, brandt het gloeilampje.
9. Reiniging en opslag
1. Reiniging
Risico op materielle schade!
- Gebruik geen agressieve, schurende reinigingsmiddelen en geen reinigingsmiddelen op basis van oplosmiddelen, Zour of chloor.
- Gebruik geen borstels met metaal of nylonborstels, geen scherpe of metaalhoudende reinigingshulp-middelen als messen, harde spatels of dergelijke.
- Gebruik voor het reinigen van de wagen een mild reinigingsmiddel en een zacht, schone doek. Laat de wagen na het reinigen volledig drogen.
- Verwijder het smeermiddel en de olie met een nicht ontvlambaar reinigingsmiddel.
Reiniging spanningstester
Als de spanningstester tijdens normala gebruik vuil worden, mag deze alleen worden gereinigd met een vochtige doeken een huishoudelijk reinigingsmiddel. Agressieve oplos-middelen mogen nicht worden gebruikt voor de reiniging.
2. Opslag
Letop!
Als de wagen in een vochtige ruimte worden bewaard, kan er roest ontstaan. Hierdoor kan de werkung of het draagvermögen van de wagen permanent en onherstelbaar beschadigd raken.
- Bescherm de wagon gegenüber vocht, direct zonlicht en vorst.
- Bewaar de wagen op een droge locatie.
Houd de wagen uit de buurt van kinderen
Bewaren van de spanningstester
- De spanningstester mag nicht worden bloatgesteld aan direct zonlicht.
- Als de spanningstester in overeenstemming met de gebruikshandleiding worden gebruikt, is er geen onderhoudoodzakelijk.
- Als de spanningstester Niet correct fonctioneert, stuurt u deze maar de serviceafdeling voor reparatie.
Service-informatie
Neem in het geval van reserveonderdelen en accessoires contact op met ons servicecentrum. Scan hiervoor de QR code op de Voorpagina.
10. Afvalverwerking en hergebruik
Aanwijzingen op de verpakking
De verpakkingsmaterialen zijn recyclebaar. Verpakkingen milieuvriendelijk afvoeren.
Aanwijzingen betreffende de wetgeving Afgedankte elektrische en elektronische apparatuur (AEEA)
Afgedankte elektrische en elektronische apparatuur behoort nicht bij het huishoudelijkke afval, maar moeten worden ingezameld resp. geschaffen worden afgevoerd!
- Oude batterijen of accu's die nicht vast in het afgedankte apparatuur zich geinteggreerd,要去en voor het afvoeren op Niet-destructieve wijze worden verwijderd!
Het afvoeren hiervan is geregeld in de wetgeving inzake batterijen.
- Eigenaars resp. gebruikers van elektrische en elektronische apparaten zijn wettelijk verplicht om na gebruik de batterijen en accu's in te leveren.
- De eindgebungbrüker is verantwoordelijk voor het wissen van personsgerelateerde gegevens op het af te voeren afgedankte apparaat!
- Het symbol van de doorgekruiste vuilnisbak betekent dat afgedankte elektrische en elektronische apparatuur Niet bij het huishoudelijk afval mag worden gegoodid.
-
Afgedankte elektrische en elektronische apparatuur können bij de volgende punten kosteloos worden ingeleverd:
-
Openbare afvalverwijderings- of inzamelpunten (bijv. gemeentewerven)
- Verkooppunten van elektrische apparaten (stationair en online), voor zover dealers verplicht zich zer terug te nemen of dit vrijwillig aanbieden.
- Tot drie afgedankte elektronische apparaten per apparaattype, met een randlengte van nicht meer dan 25 centimeter, können gratis maar de fabrikant worden teruggebracht[zonder eerst eennieuw apparaat van de fabrikant te hoeven kopen, of maar een ander ergend inzamelpunt in je omgeving worden gebracht.
-Voor verdere aanvullende terugnamevoorwaarden van de fabrikanten en distributeurs verzoeken wij u contact op te nemen met de betreffende klantenservice.
Bij levering van een neuek elektrisch apparaat door de fabrikaat aan een particulier huishouden, kan de fabrikant op verzoek van de eindgebruiker zorgen voor het koseloo's afhalen van het afgedankte elektrische apparaat. Neem hiertoe contact op met de klantenservice van de fabrikant.
- Deze uitspraken zijn alleen geldig voor apparater die in de landen van de Europese Unie worden geinstalleerd en verkocht en die onder de Europese Richtlijn 2012/19/EU vallen. In landen buiten de Europese Unie konnen andere voorschriften gelden voor het afvoeren van afgedankte elektrische en elektronische apparatuur.
