GEBRUIKSAANWIJZING TW1100 SCHEPPACH

Inhoudsopgave: Pagina:

1. Inleiding 32
2. Beschrijving van het apparatus 32
3. Leveringsomvang 32
4. Beoogd gebruik 32
5. Veiligheidsvoorschriften 32
6. Technische gegevens 33
7. Voor de ingebruikname 33
8. Montage en bediening 33
9. Reiniging en opslag 34
10. Afvalverwerking en hergebruik 35
11. Conformiteitsverklaring 157

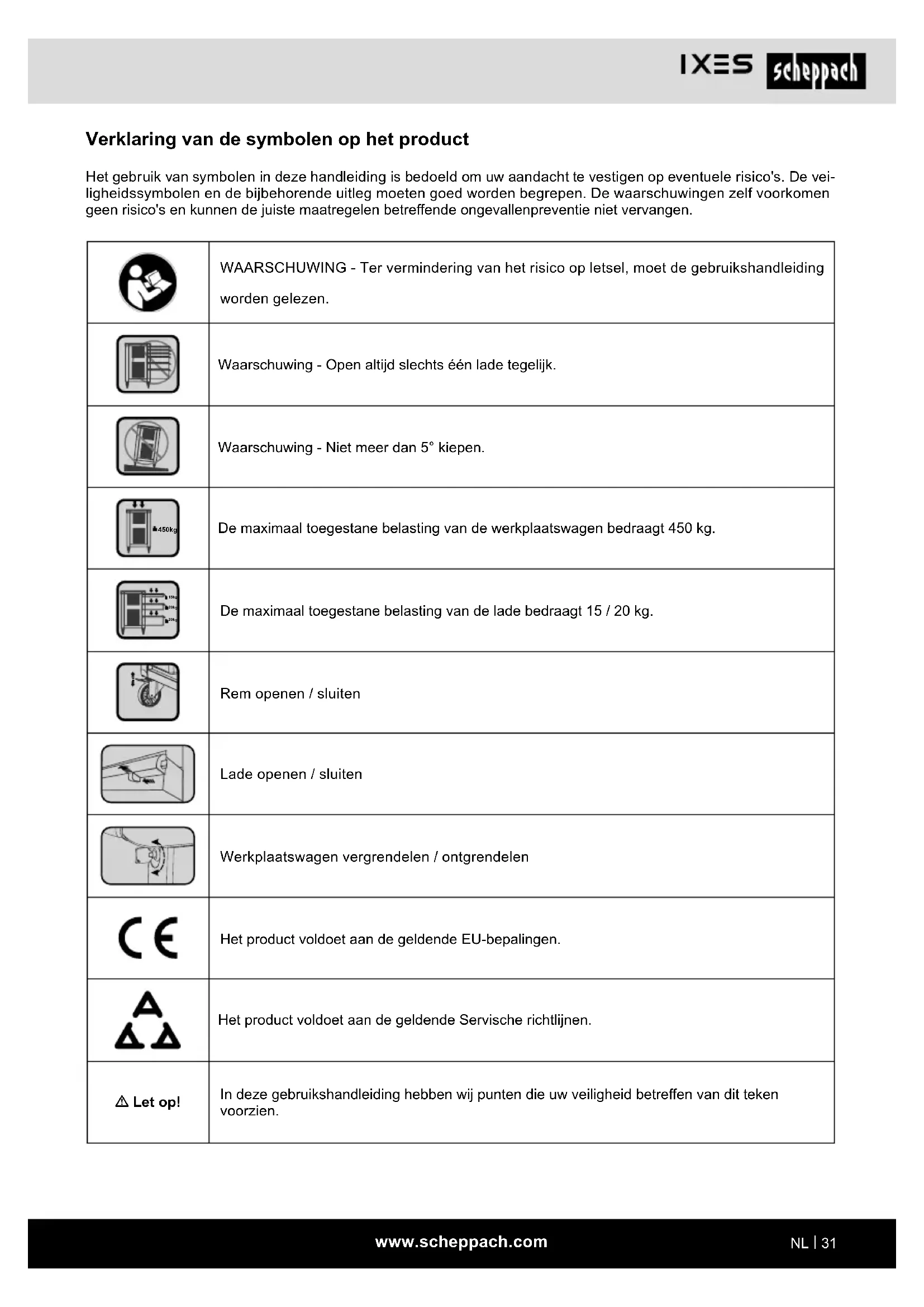

Verklaring van de symbolen op het product

Het gebruik van symbolen in deze handleiding is bedoeld om uw aandacht te vestigen op eventuele risico's. De veiligheidssymbolen en de bijbehorende uitleg moeten goed worden begrepen. De waarschuwingen zich voorkomen geen risico's en+kunnen de juiste maatregelen betreffende ongevallenpreventie Niet verrangen.

	WAARSCHUWING - Ter verminderung van het risico op letsel, moet de begruikshandleiding worden gelezen.
	Waarschuwing - Open alsijd slechts=eén lade tegelijk.
	Waarschuwing - Niet meer dan 5° kiepen.
	De maximaal toegestane belasting van de werkplaatswagen bedraagt 450 kg.
	De maximaal toegestane belasting van de lade bedraagt 15 / 20 kg.
	Rem openen / sluiten
	Lade openen / sluiten
	Werkplaatswagen vergrendelen / ontgrendelen
	Het product voldoet aan de geldende EU-bepalingen.
	Het product voldoet aan de geldende Servische richtlijnen.
△ Let op!	In deze begruikshandleiding hebben wij punten die uweiligkeit betrefffen van dit teken voorzien.

1. Inleiding

Fabrikant:

Scheppach GmbH

Wij wensen u veel plezier en succès bij het werken met uw/Newe apparaat.

Aanwijzig:

De fabrikant van dit apparaat is volgens de van kracht zijnde wet inzake productaansprakelijkheid Niet aansprakelijk voor schade die aan dit apparaat of door dit apparaat ontstaan bij:

• oneskundige behandeling,
• veronachtzaming van de gebruikshandleiding,
• reparations door derden, nicht geauthoriseerde vak-mensen.
• inbouw en verwanging van Niet-originele reserveonderdelen,
• Dat nicht conform de voorschriften is.

Let op:

De gebruikshandleiding maakt deel UIT van dit product. Deze bevat belangrijke aanwijzingen, hoe u met het product veilig, vakkundig en economisch werkt, hoe u gezaren vermijdt, reparatiekosten uitspaart,uitvallijden vermindert en de betrouwhaarheid en levensduur van het product verhoogt. Aanvullend op de veiligheidsbepalingen van deze gebruikshandleiding moet u absolutut de voor de werkung van het product geldende voorschriften van uw land in acht nemen.

Maak u voor aanvang van de werkzaamheden bekend met alle bedienings- en veiligheidsinstructies. Gebruik het productuitsuitluitend als beschreiben en voor de aangegeven toepassingen. Bewaar de gebruikshandleiding waarom goed, en verstrek alle documentatie als het product worden doorgegeven aan derden.

2. Beschrijving van het apparatus

1. Handgreep
2. Sleutel
3. Zwenkwiel
4. Zwenkweit met rem
5. VastWIel

3. Leveringsomvang

• Werkplaatswagen
  Zwenkwiel
  Zwenkwiel met rem
  Vaste wielen
• Bevestigingschroeven
  Sleutel
• Gebruikshandleiding

4. Beoogd gebruik

De wagen is uitsluitend bestemd voor de opslag van gereedschap met een maximale last van 450kg . Het is uitsluitend geschikt voor particulier gebruik binnenshuis en Niet geschikt voor commercieel gebruik

Gebruik de wagen uitsluitend zoals in deze gebruiks-handleiding beschreiben. Ieder ander gebruik geldt als onbeoogd gebruik en kan materielle schade of zelfs li-chamelijk letsel tot gevolg hebben. De wagen is geen speelgoed.

De fabrikant of dealer kan nicht aansprakelijk worden gesteld voor schade, die door gebruik of onjuist gebruik ontstaat.

Let erop dat once apparaten volgens het beoogd gelebruik Niet voor bedrijfsmatige, ambachtelijkke of industrielle toepassenen zich ontworpen. Wij aanvaarden geen aansprakelijkheid wonneer het apparaat in bedrijfsmatige, ambachtelijkke of industrielle ondernemingen of bij soortgelijke werkzaamheden worden ingezet.

5. Veiligheidsvoorschriften

Gevaar voor letsel!

Er bestaat een verhoogd gevaar voor verwonding bij ondeskundig gebruik van de wagen.

• Controller de wagen voor elk gebruik. Gebruik de wagen Niet als deze beschadigd is.
• Verplaats de wagon uitsluitend door te schuivenaar een andere locatie.Trek de wagon Niet,om letsel te vermijden.
• Let bij het opstellen algijd op een stabiele stand van het universele onderstel van de machine.
• Klim of leg nicht op de wagen.

• Sluit en vergrendel alle laders, voordat u de wagen要去verschuiven. De lades kuren anders bij het schuiven openen, zodate de wagen instabiel worden.
  Zorg dat de lades van de wagen Niet overbelast worden.

• Houd de wagon uit de buurt van kinderen. Laat kinde- ren in de nabijheid van de wagon Niet zonder toezicht.

• Houd kinderenijdens de montage uit de buurt van de wagen. Bij dit product horen schroeven en anderekleine onderdelen. Deze kuren tot verstikking leiden als ze worden ingeslikt of worden ingeademd.
• De wagen is bij volle belasting zeer zwaar. Bij on-deskundig openen bestaat gevaar voor kantelen. Open nooit meerere lades gelijkrijkig.
• Monteer de wagon Niet op een bewegende voorwerp om kantelen te vermiiden.
• Waarschuwing: Alleen opstellen en verplaatsen op een stevige, vlakte ondergrond. De wagen kan instabiel worden en omvallen, als deze worden opgesla-gen of wordt verschoven op een hellend oppervlak.
• Blokkeer altijd de draaibare wielen nadat de wagen waar de gewenste locatie is verschoven om een wegrollen van de wagen te vermijden.
• Breng geen veranderingen aan de wagen aan. Las bijvoorbeeld geen externe stangen vast en breng geen elektrische apparatuur aan op de wagen.
• Bevestig of monteer de wagon Niet aan een voertuig.
  Trek de wagon Niet met een voertuig.
• Gebruik uitsluitend originele reserveonderdelen en accessoires.

Bewaar de veiligheidsvoorschriften zorgvuldig.

Neem alle verilgheidsvoorschriften in acht. Als u de verilgheidsvoorschriften nicht in acht neemt, brengt u zichelf en anderen in gevaar.

Kleine lade	543 x 58 x 399 mm
draagvermögen	15 kg
Gemiddelde lade	543 x 128 x 399 mm
draagvermögen	20 kg
Grote lade	543 x 195 x 399 mm
draagvermögen	20 kg
Gewicht zonder gereedschappen	49 kg
Gewicht 58,5 kg
Max. draagvermögen 450 kg

Technische wijzigingen voorbehonden!

7. Voor de ingebruikname

Controleer de Voorziening op transportschade. Meld eventuale schade direct bij het transportbedrijf dat de voorziening heeft bezorgd.

• Open de verpakking en verwijder het product voorzichtig.
• Verwijder het verpakkingsmaterial evenals de verpakkings- en transportbeveiligingen (indien voorhanden).
• Controller of de inhoud van de levering volledig is.
• Controller het product en de accessoires op transportschade.
• Bewaar de verpakking indien möglichk tot na het verstreijken van de garantietijd.

LET OP

Het product en de verpakkingsmaterialen zijn geen kinderspeelgoed! Kinderenogens Niet met plastic zakken, folies enkleine onderdelen spelien! Er bestaat gevaar voor inslikken en verstikkingsgevaar!

8. Montage en bediening

Let op!

Het product voor de ingebruikstelling in ieder geval volledig monteren!

De werkplaatswagen is grotendeels gemonteerd, u hoeft alleen maar de wielen als volgt te monteren:

Montage wielen (afb. 1-3)

• Verwijder eerst het meegeleverde gereedschap uit de wagen.
• Monteer de wagen op een voldoende groot en krasbestendig oppervlak. Bescherm de wagen indien nodig met het verpakkingsmateriaal om eventuele krassen van het gewerfde oppervlak te vermijden.
• Draai de werkplaatswagen om en monteer de wielen als volgt.
• Plaats de vaste wielen (5) aan dechterzijde en de zwenkwielen (3, 4) aan de voorzijde (greepzijde (1)) van de wagen. Lijn de gaten in de wielen uit met de gaten op de wagen.
• Bevestig de WIelen met behulp van een inbussleutel aan de onderzijde van de wagen. Gebruik hiervoor de meegeleverde schroeven.

Bediening spanningstester (125 tot 250 V~)

Voor het controlleren van de wisselspanning.

De op de spanningstester aangegeven spanningen zijn nominale spanningen.

LET OP! Levensgevaar door elektrische schok!

• De spanningstester alleen gebruiken voor het controleren van de spanning.
• De spanningstester uitsluitend in het spanningsbereik van 125 tot 250 volt gebruiken.
  Defecte spanningstesters waarvan de werking en/of de veiligheid duidelijk is aangetast, mogen nicht worden gebruikt.
• De spanningstester alleen gebruiken in een droge omgeving.
• De spanningstester mag nicht worden gebrukt onder invloed van neerslag, bijv. dauw of regen.

LET OP! De spanningstester nooit als vendraier gebruiken bij installationeonderdelen die onder spanning staan.

Voor elke toepassing:

1. Isolatiebekleding van de spanningstester op beschadigingen controleren. Beschadigde spanningstester Niet gebruiken.
2. Werking van het gloeilampje van de spanningstester op een aangesloten stopcontact controleren. Gooi een beschadigde of slecht functionerende spanningstester weg.

WAARSCHUWING! Het waarnemen van de lich-tindicator garandeert nicht dat er geen spreke is van spanning.

Door de volgende factoren kan het waarnemen van de Lichtindicator nadelig worden beinvloed:

• Ongunstige lichtomstandigheden, bijv. bij zonlicht
• Temperaturen buiten het bereik van -10 °C tot +50 °C
• Frequencies buiten het bereik van 50 tot 500Hz
• Ongunstige locaties zoals op houten trapladders, isolerende vloerbedekkingen en in Niet bedrijfsmatig geaarde wisselstroomnetten

Om vast te stellen of er sprake is van wisselspanning, moeten de volgende stappen worden uitgevoerd:

1. Houd het uiteinde van de spanningstester gegen een contact van de elektraleiding en
2. raak het andere einde van de spanningstester aan met een vinger.

Als er sprake is van wisselspanning, brandt het gloeilampje.

9. Reiniging en opslag

1. Reiniging

Risico op materièle schade!

• Gebruik geen agressieve, schurende reinigingsmiddelen en geen reinigingsmiddelen op basis van oplosmiddelen, Zour of chloor.
• Gebruik geen borstels met metaal of nylonborstels, geen scherpe of metaaalhoudende reinigingshulp-middelen als messen, harde spatels of dergelijke.
• Gebruik voor het reinigen van de wagen een mild reinigingsmiddel en een zachte, schone doek. Laat de wagen na het reinigen volledig drogen.

roverwijder het smeermiddel en de olie met een nichtontvlambaar reinigingsmiddel.

Reiniging spanningstester

Als de spanningstesterijdens normal gebruik vuil wordt, mag deze alleen worden gereinigd met een vochtige doek en een huishoudelijk reinigingsmiddel.

Agressieve oplosmiddelenogensnietwordengebruikt voor de reingijing.

2. Opslag

Let op!

Als de wagen in een vochtige ruimte worden bewaard, kan er roest ontstaan. Hierdoor kan de werkung of het draagvermögen van de wagen permanent en onherstelbaar beschadigd raken.

• Bescherm de wagon gegen vocht, direct zonlicht en vorst.
• Bewaar de wagen op een droge locatie.
• Houd de wagen uit de buurt van kinderen.

Bewaren van de spanningsterer

• De spanningstester mag nicht worden bloatgesteld aan direct zonlicht.
• Als de spanningstester in overeenstemming met de gebruikshandleiding worden gebruikt, is er geen onderhoudoodzakelijk.
• Als de spanningstester Niet correct fonctioneert, stuart u deze maar de serviceafdeling voor reparatie.

10. Afvalverwerking en hergebruik

Aanwijzingen op de verpakking

De verpakkingsmaterialen zijn recyclebaar. Verpakkingen milieuvriendelijk afvoeren.

Aanwijzingen betreffende de wetgeving Afgedankte elektrische en elektronische apparatuur (AEEA)

Afgedankte elektrische en elektronische apparatuur behoort nicht bij het huishoudelijkke afval, maar要去en worden ingezameld resp. geschaffen worden afgevoerd!

• Oude batterijen of accu's die nicht vast in het afgedankte apparatuur zijn geinteggreerd,要去en voor het afvoeren op Niet-destructieve wijze worden verwijderd! Het afvoeren hiervan is geregeld in de wetgeving inzake batterijen.
• Eigenaars resp. gebruikers van elektrische en elektronische apparaten zijn wettelijk verplicht om na gebruik de batterijen en accu's in te leveren.
• De eindgebungbruiker is verantwoordelijk voor het wissen van persoonsgerelateerde gegevens op het af te voeren afgedankte apparaat!
• Het symbol van de doorgekruiste vuilnisbak bete-kent dat afgedankte elektrische en elektronische apparatuur nicht bij het huishoudelijk afval mag worden gegood.

• Afgedankte elektrische en elektronische apparatuur können bij de volgende punten kosteloos worden ingeleverd:

• Openbare afvalverwijderings- of inzamelpunten (bijv. gemeentewerven)

• Verkooppunten van elektrische apparaten (stationair en online), voor zover dealers verplicht zich zer terug te nemen of dit vrijwillig aanbieden.

• Tot drie afgedankte elektronische apparaten per apparaattype, met een randlengte van nicht meer dan 25 centimeter, hunnen Gratis maar de fabrikant worden teruggebracht zonder eerst een neueu apparaat van de fabrikant te hoeven kopen, of maar een ander erkend verzamelpunt in je omgeving worden gebracht.
• Voor verdere aanvullende terugnamevoorwaarden van de fabrikanten en distributeurs verzoeken wij u contact op te nemen met de betreffende klantenservice.

Bij levering van een neuelektrisch apparaat door de fabrikant aan een particulier huishouden, kan de fabrikant op verzoek van de eindgebruiker zorgen voor het kosteloos afhalen van het afgedankte elektrische apparaat. Neem hiertoe contact op met de klantenservice van de fabrikant.
- Deze uitspraken zijn alleen geldig voor apparaten die in de landen van de Europese Unie worden geinstalleerd en verkocht en die onder de Europese Richtlijn 2012/19/EU vallen. In landen buiten de Europese Unie konnen andere voorschriften gelden voor het afvoeren van afgedankte elektrische en elektronische apparatuur.
