TW1100 - Værkstedsvogn SCHEPPACH - Gratis brugsanvisning og manual

BRUGSANVISNING TW1100 SCHEPPACH

5. Sakerhetsanvisningar

Skaderisk!

1. Indledning 116
2. Beskrivelse af maskinen 116
3. Leveringsomfang 116
4. Tilsigtet brug 116
5. Sikkerhedsforskrifter 116
6. Tekniske data 117
7. FOr ibrugtagning 117
8. Opbygning og betjening 117
9. Rengoring og opbevaring 118
10. Bortskaffelse og genanvendelse 118
11. Overensstemmelseserklaring 158

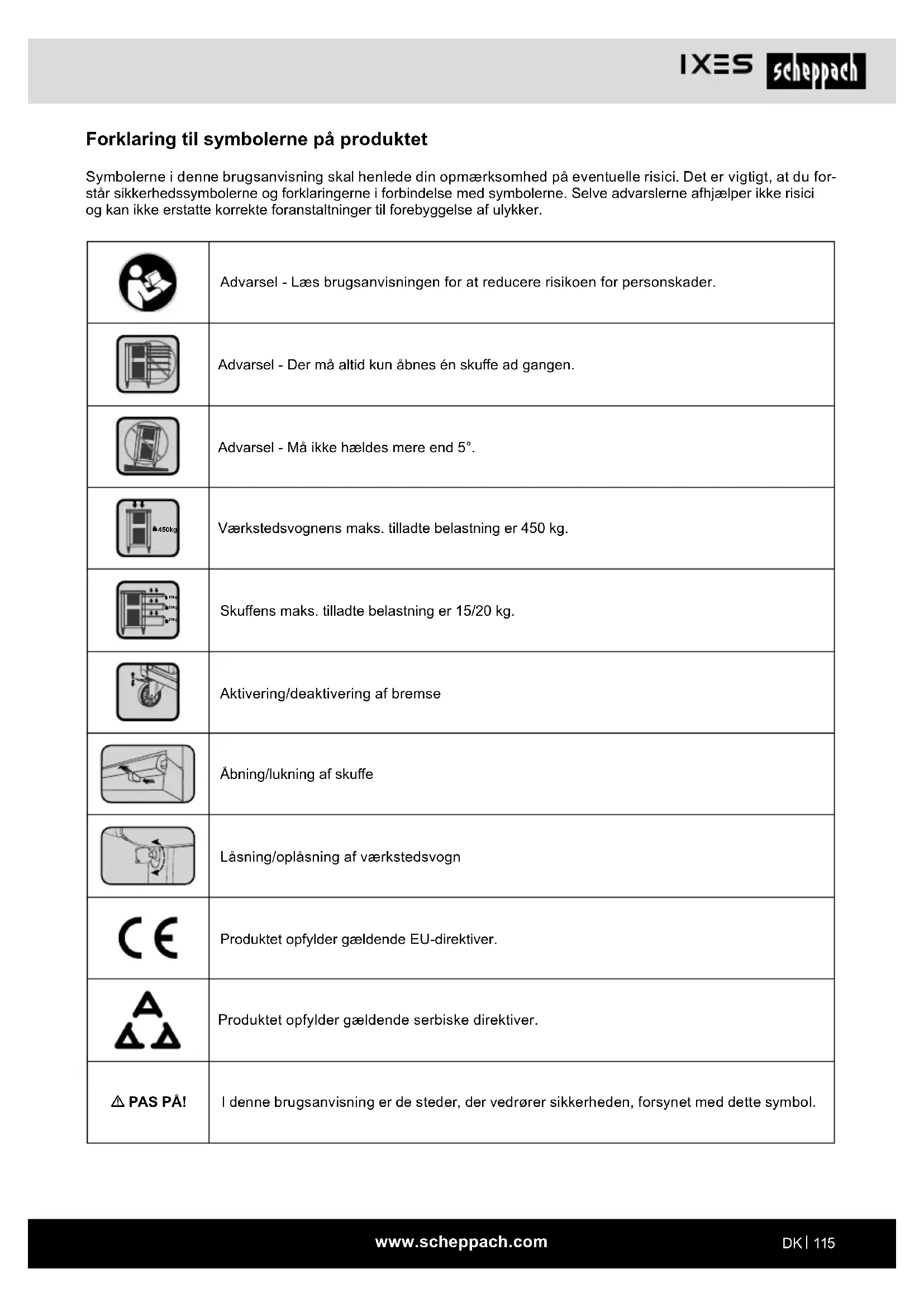

Forklaring til symbolerne på produitet

Symbolerne i donne brugsanvisning skal henlede din opmaerksohmed pa eventuelle risici. Det er vigtigt, at du forstar sikkerhedssymbolerne og forklaringerne i forbindelse med symbolerne. Selve advarslerne afhjaelper ikke risici og kan ikke erstatte korrekte foranstaltninger til forebyggelse af ulykker.

Advarel - Laes brugsanvisingen for at reducere risikoen for personskader.

Advarel - Der@mà altid kun abnes én skiffe ad gangen.

Advarel - Må不同程度 mere end 5°.

Værkstedsvognens maks. tilladte belastning er 450 kg.

Skuffens maks. tilladte belastning er 15/20 kg.

Aktivering/deaktivierung af fremse

Abning/lukning af skiffe

Låsning/oplåsning af værkstedsvogn

Produkt opfylder gældende EU-directiver.

Produkt opfylder gældende serbiske direktiver.

I dette brugsanvising er de steder, der vedrører sikkerheden, Forsynet med dette symbol.

1. Indledning

Producent:

Scheppach GmbH

Vi ønsker dig rigtig god fornøjelse og held og lykke med arbejdet med din nye maskine.

Bemark:

Iht. geldende lov om Produktansvar hæfter producenten afijke maskine ikke for skader, der opstår på eller i forbindelse medijke maskine i forbindelse med:

• utilsigtet handtering;
• tilsidesættelse af brugsanvisningen;
• reparation udført af tredjemand og/eller af/DDKE-automatisderede fagfolk;
• montering og udskiftning af ikke-originale reservedele;
• ikke-tilsigtet brug.

Vaeopmaerksofpa falgende:

Brugsanvisingen er en del af dette produit. Den in- deholder vigtige oplysninger om, hvordan man bruger Produktet sikkert, professionelt og økonomisk, og hvordan man undgår farer, sparer reparationsomkostninger, reducerer driftsstop og oger produits driftssik- kerhed og levetid. Udover sikkerhedsbestemmelsene i donne brugsanvisning skal de forskritter vedr. brug af Produktet, der matte gælde i det enkelte land (brugslandet), overholds til punkt og prikke.

Inden du benyttter produktet, skal du sorge for at blive fortrolig med alle betjenings- og sikkerhedsanvisninger. Produktet ma kun benyttes som beskrevet og kun til det tilsigtede anvendelsessformål. Opbevar brugsanvisninger et sikkert sted, og hvis produktet overdrages til treadjepart, skal alle tilhorende dokumenter følge med.

2. Beskrivelse af maskinen

1. Handtag
2. Nøgle
3. Styrehjul
4. Styrehjul med fremse
5. Fast hjul

3. Leveringsomfang

Varkstedsvogn
Styrehjul

• Styrehjul med bremse
  Faste hjul
  Fastgorelsesskruer
  Nagle
  Brugsanvisning

4. Tilsigtet drug

Vognen er kun beregnet til opbevaring af værktøj med en maks. last på 450 kg. Den er kun beregnet til privat indendørs brug og er ikke egnet til erhvervsmaessig anvendelse

Brug kun vognen som beskrevet i donne brugsanvis- ning. Enhver anden anvendelse betragtes som utilsig- tet og kan fore til materiel skade aller endog personskade. Vognen er ikke legetj for born.

Producenten aller forhandleren er/DDke ansvarlig for skader, der matte opsta som fofge af utilsigtet anvendelseller misbrug.

Vær opmaerkoms pa, at vores udstyr ikke er konstruerrer til erhvervsmaessig, handværksmaessig eller industriel brug. Vi fraskriver os ansvaret, hvis udstyret bruges iershervs-, handværks-ller industrivirksomheder som til lignende arbejde.

5. Sikkerhedsforskrifter

Fare for persokade!

Hvis vognen benyttes forkert, er der høj risiko for personskade.

• Kontroller vognen før haver brug. Undlad at bruge vognen, hvis den er beskadiget.
  Vognen mä kun flyttes ved at skubbe den til et andet sted. Undlad at trække vognen for at undgå personskader.
• Under opstillingen skal man altid sikre sig, at universal-maskinunderstellet star stabilt.
• Undlad at kravle eller stå på vognen.
• Luk alle skuffer, inden vognen skubbes. Skufferne kan ellers abne sig og derved gore vognen ustabil.
• Undlad at overbelaste vognens skuffer.
• Hold boːn pɑ afstand af vognen. Lad aldrig boːn ære iːnærheden af vognen uten opsyn.
• Hold børn på afstand under monteringen af vognen. Der hører skruer og andere smådele med til dette produit. Disse kan forårsage kvælning, hvis de sluges eller indändes.
  Vognen er meget tung, nár den er fuldt læsset. Den kan vælte, hvis den abnes forskert. Abn aldrig flere skuffer pa en gang.

Undlad at montere vognen pa bevagelige genstande, da man ellers risikerer, at den vaelter.
- Advansinsinstruks: Vognen mä kun opstilles og beveiges pä plant underlag. Vognen kan blive ustabil og vælte, hvis den opbevares eller skubbes på skrånende underlag.
Nar man har skubbet vognen til det onskede sted, kal man altid fastlase hjulene for at forbindre, at vognen kan rulle.
- Der må aldrig foretagesændringer ved vognen. For eksempel må der ikke pásvejses udvendige stænger eller monteres elektriske apparater på vognen.
Vognen ma ikke fastgøres eller monteres pa et koretoi. Undlad at trække vignen med et koretoi.
- Brug kun originalereservedelego tilbehør.

Overhold sikkerhedsanvisingerne. Hvis man tilside-sætter sikkerhedsanvisingerne, udsætter man sig selv og andre for fare.

6. Tekniske data

I alt 780× 460× 970mm

Lille skuffe	543 x 58 x 399 mm
Bæreevne	15 kg
Mellemskuffe	543 x 128 x 399 mm
Bæreevne	20 kg
Stor skuffe	543 x 195 x 399 mm
Bæreevne	20 kg
Vægt utden værktøj 49 kg
Vægt 58,5 kg
max bæreevne 450 kg

Kontrollerenheden for transportskader. Meld straks evt. skader til den speditør, som leverede eheden.

• Abn emballagen, og tag forsigtigt enheden ud.
• Fjern emballeringsmaterialiet samt emballage-/ transportsikringer (hvisalandnefindes).
• Kontroller, om leveringsomfagnet er fuldstændigt.

• Kontroller enheden og tilbehørsdelene for transportskader.

• Opbevar sa vikt muligt emballagen frem til udlobet af garantiperioden.

PAS PA

Enheden og emballeringsmaterial et er ikke legetøj! Børn pågressive lege med plastposer, folie og smådele! Fare for slugning og kvænlning!

8. Opbygning og betjening

PASPA!

Sorg for, at Produktet er monteret fuldstændigt ffor ibrugtagning!

Værkstedsvognen er i alt væsentigt færdigmonteret; man skal kun selv montere hjulene som fjolver:

Montering af hjul (fig. 1 - 3)

Fjern foprst det medfolgende værktj fra vognen.
- Monter vognen på en tilstrækkeligt stor og ridsefast overflade. Man kanevt. polstre vognen med emballeringsmaterialie for at forbindre, at den lakerede overflade bliver ridset.
Vend værkstedsvognen om, og monter hjulene som følger.
Anbring de feste hjul (5) pa vognens bagende og styrehjulene (3, 4) pa vognens forende (grebside (1)). Tilpas hullerne i hjulene i forhold til hullerne i vognen.
- Brug en unbrakonøgle til at fastgore hjulene på vognens underside. Dette gores ved hjælp af de medfølgende skruer.

Betjening af spændingstester (125 til 250 V~)

Til at fastholde vekselspænding.

Spændingerne, der er angivet på spændingstesteren, er nominelle spændinger.

PAS PA! Livsfare pga. elektrisk stød!

• Brug kun spændingstesteren til at kontrollere spændingen.
• Brug kun spændingstesteren i et spændingsomrade fra 125 til 250 volt ~.
• Beskadigede spændingstestere, hvis fonction og/ell er sikkerhed abenbart er begrænset, ma ikke bruges.
• Brug kun spændingstesteren i tørre omgivelser.
• Spændingstesteren ma ikke bruges i områder med nedbør som f.eks, dug aller regn.

PAS P! Spendingstesteren ma aldrig bruges som skruetrakker pa spandingsforende anlagsdele.

1. Kontroller spændingstesterens isoleringskappe for beskadigelser. Brug ikke spændingstesteren, hvis den er beskadiget.
2. Kontroller, at spændingstesterens glimlampe fungerer som den skal vha. en tilsluttet stikdase. Bortskaf spændingstesteren, hvis den er beskadiget aller fungerer forkert.

ADVARSEL! En manglende bemerkelse af signalet garanterer ingen spændingsfrihed.

Folgende faktorer kan vare ørsag til, at lyssignalet,. inke bemarkkes:

• Ufordelagtige belysningsforhold som f.eks. hvis solen skinner
• Temperaturer Eden for området fra -10 °C til +50 °C
  Frekvenser uden for omradet fra 50 til 500Hz
• Ufordelagtige positioner som f.eks. på trappestiger af træ, isolerende gulvbelægninger og i ikke driftsmæssigt jord forbundne vekselspændingsnet

Udfor folgende trin for at &, om der er vek-selspanding pa:

1. Hold spiders na spændingstesteren mod en kontakt til den elektriske ledning og
2. Berør den,anden Ende pa spændingstesteren med en finger.

Er der vekelspaending pa, lyser glimlampen.

9. Rengøring og opbevaring

1. Rengøring

Fare for beskadigelse!

Man risikerer at beskadige vognen, hvis den ikke ren-gores korrekt.

• Undlad at bruge aggressive, sibende rengørings-midler eller rengøringsmidler baseret på oplosnings-midler, svre eller klor.
  Undlad at bruge børster med metal-ller nylonbørster, skarpe ellert metalliske rengoringsredskaber som knife, harende spartler og lignende.
• Brug et mildt rengøringsmiddel og en blød, ren klud til rengøring af vognen. Lad vognen tøre fuldstændigt after rengøringen.
• Fjern smoremiddel og olie med et ikke-brandbart rengøringsmiddel.

Rengoring af spandingstester

Hvis spændingstesteren bliver snavset under normal drug,帽子den kun rengøres med en fugtg klud og en smule husholdningsrens. Skrappe oplosningsmidler帽子Ikke bruges til at rengre med.

2. Opbevaring

PAS PA!

Hvis vognen opbevares fugtigt, kan der dannes rust. Dette kan permanent og uopretteligt forringe vognens fungkionalitet aller baereeve.

Vognen skal beskyttes mod fugt, direkte sollys og frost.
Opbevar vognen pa et tort sted.
- Hold børn på afstand af vognen.

Opbevaring af spændingstester

• Udsæt ikke spændingstesteren for direkte solstråler.
• Bruges spændingstesteren i overensstemmelse med brugsanvisningen, kræves der ingen vedligeholdelse.
• Skulle det alligevel ske, at spændingstesteren ikke fungerer korrekt, sendes den til serviceafdelingen, hvor den repareres.

Oplysninger om loven om brugt elektrisk og elektronisk udstyr (ElektroG)

Brugt elektrisk og elektronisk udstyr (elskrot) horer ikke til husholdningsaffaldet, men skal indsamles og/eller bortskaffes separat!

• Brugte (genopladelige) batterier, derIBE er permanent installerer et en brugt maskine, skal udtages i nakt tilstand inden aflevering! SADanne batterier skal bortskaffes i henhold til batteriloven.
• Ejere og/eller brugere af elektriske og elektroniske maskiner er juridisk forpligtet til at returnere sadanne after brug.

• Slutbrugeren er eneansvarlig for at slette sine personlige oplysninger på den brugte maskine, der skal bortskaffes!

• Symbolet med den overstregede skraldespand betyder, at brugte elektriske og elektroniske apparater (elskrot) ikke bortskaffes sammen med husholdningsaffald.

• Brugte elektriske og elektroniske apparater (elskrot) kan afleveres gratis på følgende steder:

• Offentlige bortskaffelses- og/eller indsamlingssteder (f.eks. kommunale genbrugsstationer)

• Salgssteder for elektroniske apparater (fysiske butikker og online), forudsat at forhandleren er forpligtet til at tage seksonne apparateritur - ellertilbyder dette frivilligt.
• Du kan gratis aflevere op til tre brugte elektriske apparater pr. apparattype, med en maksimal kantlaengde pa 25 centimeter, hos producenten uden forst at skulle ko be et nyt apparat hos samme, ell er du kan aflevere sadanne apparater pa et andet autoriseret indsamlingssted i dit naeromrade.

• Du kan indhente yderligere tilbagetagningsbetingelser hos producenter og distributører hos dissses respektive kundeservice.

• Hvis et nyt elektrisk apparat leveres af producenten til en privat husstand, kan producenten foranledige, at det gamle elektriske apparat afhentes gratis after anmodning fra slutbrugeren. For at gore dette skal du kontakte producentens kundeservice.

• Disse erklæringer gælder kun for apparater, der installeres og sælges i landene i EU, og som er underlagt det europæiske direktiv 2012/19/EU. I lande uden for EU kan der gælde forskellige regler for bortskaffelse af brugte elektriske og elektroniske apparater (elskrot).

1. Handtak
2. Nokkel
   3.Dreiehjul
3. Dreiehjul med brems
4. Fast hjul

3. Leveringsomfang

• Verktøyvogn
  Dreiehjul
  Dreiehjul med brems
  Faste hjul
  Festeskruer

ADVARSEL! Hvis du ikke ser det opplyste playet garanterer det ikke at den er spenningsfri. Folgende faktorer kan svekke synligeheten til det opplyste displayet:

Abenlyse fejl og mangler skal anmeldes senest 8 dage after modtagelsen afvaren; ellers mister koberen alle garantikrav i forbindelse med sadanne fejlg amngler. Vi yder garanti pa vores maskiner, hvis disse handteres korrekt, i hele den lovpligtige garantiperiode fra leveringsdatoen at regne i det omfang, at vi Gratis udskifter enhver maskindel, der beviseligert er ubrugelig som folege af materiaile-ller produktionsfejl. For dele, som vi ici fremstiller, yder vi kun garanti i det omfang, at vi kan rejse garantikrav over for underleverandoreme. Koberen oppebarer omkostningerne i forbindelse med montering af nye dele. Omistillings- og reduktionskrav smt andre erstatningskrav er edulukket.

Garanti NO
