MANUALE UTENTE TW1100 SCHEPPACH

Risque d'endommagement!

1. Introduzione 26
2. Descrizione dell'apparecchio 26
3. Contenuto della fornitura 26
4. Uso secondo la destinazione d'uso 26
5. Indicazioni di sicurezza 26
6. Dati tecnici 27
7. Prima della messa in funzione 27
8. Montaggio e utilizzo 27
9. Pulizia e stoccaggio 28
10. Smaltimento e riciclaggio 29
11. Dichiarazione di conformità 157

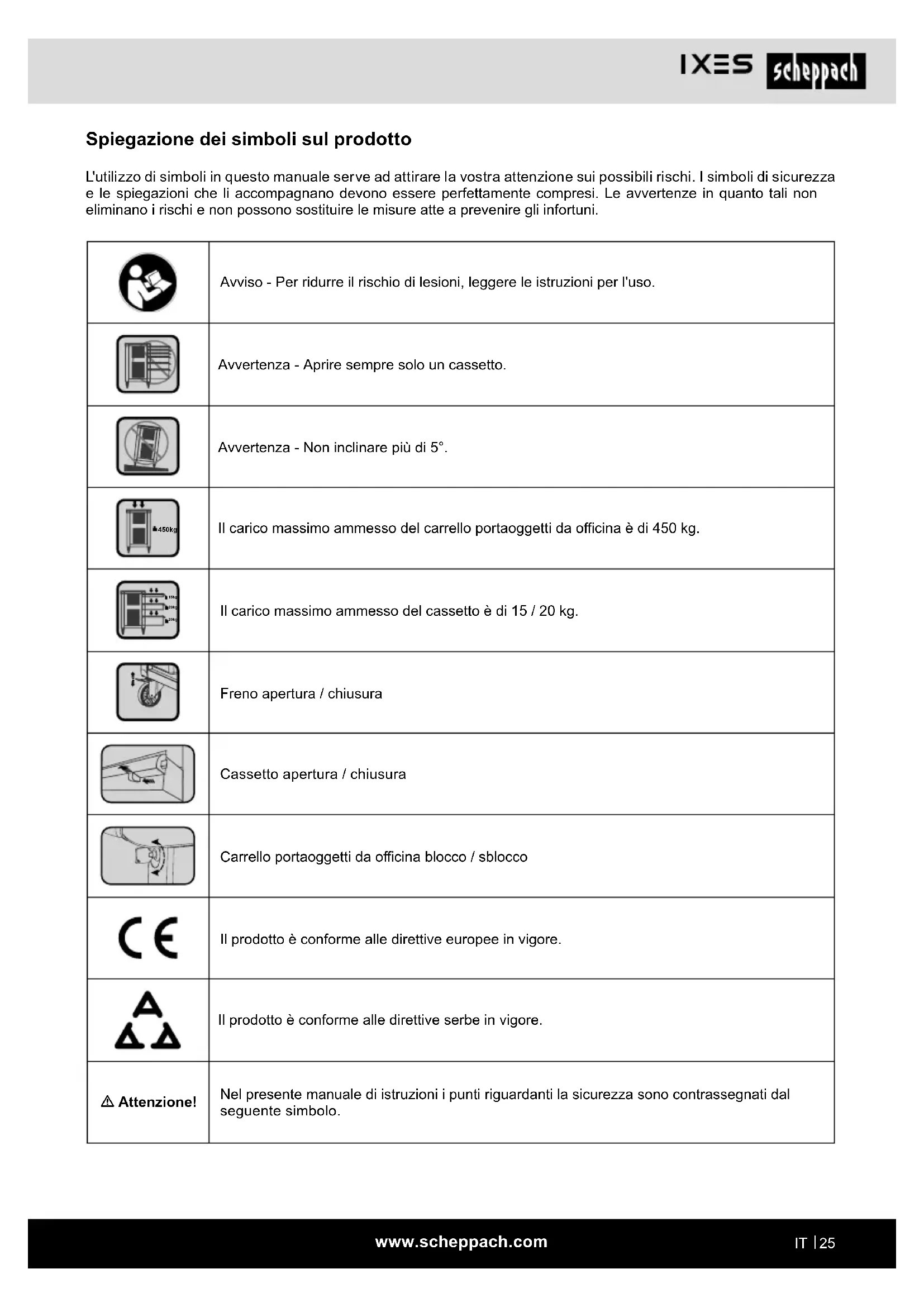

Spiegazione dei symboli sul prodotto

L'utilizzo di symboli in questo manuale serve ad attirare la vostra attenzione sui possibili rischi. I symboli di sicurezza e le spiegazioni che li arrivagnano devono essere perfettamente compresi. Le avvertenze in quanto tali non eliminano i rischi e non possono sostituire le misure atte a prevenir gli infortuni.

	Avviso - Per ridurre il rischio di lesioni, leggere le istruzioni per l'uso.
	Avvertenza - Aprire sempre solo un cassetto.
	Avvertenza - Non inclinare più di 5°.
	Il carico massimo ammesso del carrello portaoggetti da officina è di 450 kg.
	Il carico massimo ammesso del cassetto è di 15 / 20 kg.
	Freno aperture / chiusura
	Cassetto aperture / chiusura
	Carrello portaoggetti da officina blocco / sblocco
	Il prodotto è conforme alle direttive europee in vigore.
	Il prodotto è conforme alle direttive serbe in vigore.
Δ Attenzione!	Nel presente manuale di istruzioni i punti riguardanti la sicurezza sono contrassegnati dal seguente simbolo.

1. Introduzione

Produttore:

Scheppach GmbH

Le auguriamo un piacevole utilizzo del Suo nuovo apparecchio.

Indicazione:

Sulla base della legge attualmente in vigore sulla responsabilità per prodotti difettosi, il produttore del presente apparecchio non risponde dei danni all'apparecchio in questione o derivanti daesso in caso di:

• manipolazione impropria,
• mancato rispetto delle istruzioni per l'uso,
• riparazioni da parte di terzi, personale technique non autorizzato.
• montaggio e sostituzione di pezzi di ricambio non originali,
• utilizzato non conforme.

Da osservare:

Le istruzioni per l'uso sono parte integrante del prodotto. Esse contengono avventenze importanti su come utilizzare il prodotto in modo sicuro, corretto ed economico, su come evitare i pericoli, risparmiare suiosti di riparazione, ridurre i tempi di inattività ed augmentare l'affidabilità e la durata di vita del prodotto. Oltre alle disposizioni di sicurezza containute nelle qui presenti istruzioni per l'uso, è necessario altresi osservare le norme in vigore nel proprio Paese per il prodotto.

Cerchi di prendere dimestichezza, prima dell'utilizzo, con tutte le avventenze di sicurezza e di lavoro. Utilizzato il prodotto solo come descrizione e per i campi di applicazione specificati. Conservare le istruzioni per l'uso in un luogo sicuro e consegnare personalmente tutte la documentazione all'atto del passaggio del prodotto a terzi.

2. Descrizione dell'apparecchio

1. Maniglia
2. Chiave
3. Ruota orientabile
4. Ruota orientabile con freno
5. Ruota fissa

3. Contenuto della fornitura

• Carrello portaoggetti da officina
• Ruota orientabile
• Ruota orientabile con freno
• Ruche fisse
  Viti di fissaggio
• Chiave
• Istruzioni per l'uso

4. Uso secondo la destinazione d'uso

Il carrello è concepito esclusivamente per riporre attrezzi con un peso massimo di 450 kg. É destinato esclusivamente all'uso privato in ambienti interni e non è adatto all'impiego in ambito industriale

Utilizzare il carrello solo nel modo descritto in queste istruzioni per l'uso. Ogni utilizzato diverso è da considerarsi come non conforme alla destinazione d'uso e cui comportare danni materiali o addirittura lesioni fisiche. Il carrello non è un giocattolo.

Il produttore o il rivenditore non si assumono alcuna responsabilità per danni derivanti da un utilizzo improprio o non conforme alla destinazione d'uso.

Si prega di osservare che i nostri apparecchi non sono destinati a un uso commerciale, artigianale o industriaria. Non ci si assume alcuna responsabilità se l'apparecchio è impiegato nel quadro di un'attività commerciale, artigianale, industriale o simili.

5. Indicazioni di sicurezza

Pericolo di lesioni!

L'uso improprio del carrello comporta un elevato rischio di lesioni.

• Controllare il carrello prima di agli uso. Non utilizzare il carrello se è danneggiato.
• Spostare il carrello in un altro posto solo spingendo. I. Non tirare il carrello per evitare lesioni.
• Durante l'installazione controllare sempre che il tlalao della macchina universale sia stabile.
  Non salire o posizionarsi sul carrello.
• Chiudere e bloccare tutti i cassetti prima di spingere il carrello. Altrimenti, i cassetti potrebbero aprirsi durante lo spostamento e rendere instabile il carrello.
  Non sovraccaricare i cassetti del carrello.

• Tenere il carrello fuori alla portata dei bambini. Non lasciare bambini incustoditi nelle vicinanze del carrello.

• Tenere lontano i bambini durante il montaggio del carre. Questo prodotto include viti e altri piccoli pezioni. Potrebbero causare soffocamento se ingeriti o inalati.

• Il carrelo, quando è piano, è molto pesante. In caso di aperture impropria, sussiste il pericolo di ribaltamento. Non apire mai più di un cassetto alla volta.
  Non montare il carrello su un oggetto mobile per evitare che si ribalti.
• Avvertenza: Posizione e spostare solo su un suolo stabile e piano. Il carrello può diventare instabile e ribaltarsi se viene collocato o spinto su un suolo inclinato.
• Bloccare sempre le ruote girevoli après che il carrello è stato spinto nel luogo desiderato per evitare che si sposti.
  Non apportare modifiche al carrello. Non saldare, ad esempio, sbarre esterne e non applicare dispositivi elettrici al carrello.
• Non fissare o montare il carrelo su un veicolo. Non trainare il carrelo con un veicolo.
• Utilizzare esclusivamente pezioni di ricambio e accessori originali.

Conservare con cura le presenti indicazioni di sicurezza.

Rispettare tutte leindicazioni di sicurezza.L'inosservanza delleindicazioni di sicurezza comporta il rischio di mettere in pericolose stessie e gli altri.

6. Dati tecnici

Totale 780 × 460 × 970 ~mm

Cassetto piccolo	543 x 58 x 399 mm
Capacità di carico	15 kg
Cassetto medio	543 x 128 x 399 mm
Capacità di carico	20 kg
Cassetto grande	543 x 195 x 399 mm
Capacità di carico	20 kg
Peso alla attrezzi 49 kg
Peso 58,5 kg
Portata max. 450 kg

Con riserva di modifiche tecniche!

7. Prima della messa in funzione

Controllare il dispositivo per rilevare l'eventuale presenza di dati da trasporto. Segnalare immediamente eventuali dati al corriere che ha consegnato il dispositivo.

• Aprire l'imballaggio ed estrarre con cautela il dispositivo.
• Rimuovete il materiale di imballaggio nonché le staffe di sicurezza per il trasporto e l'imballaggio (se presenti).
• Controllate se il contento della fornitura è completo.
• Controllare il dispositivo e gli accessori per rilevare l'eventuale presenza di danni dovuti al trasporto.
• Ove possibile, conservare l'imballaggio sono alla scadenza della garanzia.

ATTENZIONE

Il disposativo e il materiale d'imballaggio non sono gliocattoli per bambini! I bambini non devono gio-care con i sacchetti di plastica, pellicole e picco-le parti! Sussiste il pericolo di ingerimento e soffocamento!

8. Montaggio e utilizzato

Attenzione!

Prima della messa in funzione del prodotto, è obbligatorio montarlo completeness!

Il carrello portaoggetti da officina è per lo più montato;
occorre sostanto montare le ruote nel modo seguente:

Montaggio delle ruote (Fig. 1-3)

• Come prima casa, rimuovere l'attrezzo fornito in do-tazione dal carrello.
• Montare il carrello su una superficie sufficientemente ampia e antigraffio. All'occorrenza, imbottire il carrello con del materiale di imballaggio per evitare di graffiare la superficie verniciata.
• Girare il carrello portaoggetti da officina e montare le ruote nel modo seguente.
• Posizione are le ruote fisse (5) all'estremità posteriori e le ruote girevoli (3, 4) all'estremità anteriore (impugnatura lato (1)) del carrello. Fare combacciare i fori sulle ruote con i fori sul carrello.
• Fissare le ruote con l'aiuto di una brugola sul lato inferiore del carrello. Utilizzato a tal proposito le viti fornite in dotazione.

Uso del tester di tensione (da 125 a 250V

Per rilevare la tensione alternata.

Le tensioni indicate sul tester di tensione sono tensioni nominali.

ATTENZIONE! Pericolo di morte a causa di scarica elettrica!

• Usare il tester di tensione esclusivamente per contrrollare la tensione.
• Utilizzare il tester di tensione solo per l'intervallo di tensione da 125 a 250 volt.
  Non utilizzato tester di tensione difettosi la cui funzione e/o sicurezza è evidentamente compromessa.
  Utilizzare il tester di tensione solo all'ascutto.
• Il tester di tensione non deve essere utilizzato se esposto a precipitazioni, ad es. rugiada o pioggia.

ATTENZIONE! Non utilizzato mai il tester di tensione come cacciavite su parti dell'impianto sotto tensione.

Prima di dati utilizzato:

1. Controllare che la guaina isolante del tester di tensione non sia danneggiata. Non utilizzato il tester di tensione se danneggiato.
2. Verificare il funzionamento della spia luminosa del tester di tensione su una presa di corrente collegata. Smaltire i tester di tensione danneggiati o malfunzionanti.

AVVISO! La mancata percezione dell'indicatore luminoso non garantisce l'assenza di tensione. I seguenti fattori possono influenzare la percettibilità dell'indicatore luminoso:

• Condizioni di luce sfavorevoli, per es. la luce del sole
  Temperature al di fuori dell'intervallo da -10 °C a +50 °C
• Frequenzhe al di fuori dell'intervallo da 50 a 500 Hz
• Luoghi sfavorevoli come ad es. scale di legno, rivestimenti del pavimento isolanti e reti a corrente alternata non collegate a terra durante il funzionamento

Per determinare la presenza di tensione AC, eseguire i seguenti passi:

1. Tenere la punta del tester di tensione contro un contatto della linea elettrica e
2. Tocca l'altra estremita del tester di tensione con un dito.

Se è presente tensione AC, la spia luminosa si accende.

9. Pulizia e stoccaggio

1. Pulizia

Pericolo di danni!

Se non si pulisce correttamente il carrello, è possibile che si danneggi.

Non usare detergenti aggressivi o abrasivi e non usare detergenti a base di solventi, acidi o cloro.
Non utilizzare spazzole con setole di metallo o nylon, utensili per la pulizia affiliati o metallici come coltelli, spatole dure o simili.
- Per pulire il carrello, utilizzare un detergente delicato e un panno morbido e pulito. Fare asciugare il carrello completeness after the pulizia.
Rimuovere lubricanti e oli con un detergente non inflammabile

Pulizia del tester di tensione

Se il voltmetro è sporco durante il normale funzionamento, cui si sono pulito solo con panno umido e con detergente di normale uso domestico. Non usare detergenti aggressivi per la pulizia.

2. Stoccaggio

Attenzione!

Se si conserva il carrello a contatto con l'umidità, cui formarsi la ruggine. Ciò può compensettere la funzionality o la capacité di carico del carrello in modo permanente e irreparabile.

• Proteggere il carrello dall'umidità, alla luce diretta del sole e alla ruggine.
• Conservare il carrello in un luogo asciutto.
• Tenere il carrello fuori alla portata dei bambini.

Conservazione del tester di tensione

Non esporre il voltmetro alla luce solare diretta.
- Se si utilizza il voltmetro nel rispetto delle istruzioni per l'uso, non è necessaria alcuna manutenzione.
- Qualora dovesse capitare che il voltmetro non funzioni, inviarlo al reparto di assistenza, che ne seguirà la riparazione.

10. Smaltimento e riciclaggio

Avverenze per l'imballaggio

Il materiale d'imballaggio è risciclabile. Si prega di smaltire gli imballaggi nel rispetto dell'ambiente.

Avvertenze relative alla legge sui dispositiivi elettrici ed elettronici (ElektroG)

I dispositivi elettrici ed elettronici usati non rientrano nei rifiuti domestici, ma devono essere trattati e smaltiti in modo separato!

• Le batterie o gli accumulatori utilizzati non integrati nel dispositorio usato devono essere rimossi prima della consegna,enza distruggerli! Il loro smaltimento è regolato alla legge sulle batterie.
  I proprietari o gli utilizzatori di dispositivi elettrici ed elettronici sono tenuti per legge a restituirli al termine della loro durata utile.
• L'utente finale è responsable in prima persona per la cancellazione dei dati personali in relazione al dispositivo usato da smaltire!
• Il simbolo del bidone della spazzatura barrato indica che i dispositivi elettrici ed elettronici non possono essere smaltiti insieme ai normali rifiuti domestici.

• I dispositivi elettrici ed elettronici possono essere restituiti Gratisamente presso i seguenti centri:

• Centri di raccolta e smaltimento di diritto pubblico (ad es. depositi comunali)

• Punti vendita di dispositivi elettronici (fisici e online), nella misura in cui il distributore sia tenuto al ritiro o lo offra in modo volontario.
• É possible consignare Gratisamente al produttore, alla dovere acquistare prima un nuovo dispositivo da questi, fino a tre dispositivi elettronici usati per ogni tipo di dispositivo con una lunghezza del bordo di massimo 25 centimetri, oppure portare il dispositivo presso un'alto centro di raccolta autorizzato nelle proprie vicinanze.

• Altre condizioni di ritiro complementari del produttore e del distributore sono reperibile presso il rispetto servizio clienti.

• In caso di consegnata da parte del produttore di un nuovo dispositivo elettronico presso un privato, quest'ultimo cui richiedere il ritiro Gratis del dispositivo elettronico usato, su richiesta dell'utente finale stesso. Contattare a tale proposito il servizio clienti del produttore.

• Quanto esposto si applica solo ad appearecchi installati e distribuiti in un paese dell'Unione Europea e soggetti alla Direttiva europea 2012/19/UE. Nel paesi al di fuori dell'Unione Europea possono applicarsi norme diverse per lo smaltimento di dispositivi elettrici ed elettronici usati.

Spis tresci: Strona:

Vizi evidenti vanno segnalati entro 8 giorni alla ricezione della merce, altrimenti decadono tutti i diritti dellacquirente inerenti a vizi del genere. Appurato un impiego corretto da parte dellacquirente, garantiamo per le nostre macchine per tutto il periodo legale di garanzia a decorrere alla consegna in maniera tale che sostituiamo miglioramente qualsiasi componente che entro tale periodo presenti dei vizi di materiale o di fabbricazione tali da renderlo inutilizzabile. Per componenti non fabbricati da noi garantiamo solo nella misura nella quale nei stessi possiamo rivendicare diritti a garanzia nei confronti dei nostri fornitori. Le spese per il montaggio dei componenti nuovi sono a carico dellacquirente. Sono esclude pretese di risoluzione per vizi, di riduzione o ulteriori pretese di risarcimento danni.
