TW1000 - Dirbtuvių vežimėlis SCHEPPACH - Nemokama naudojimo instrukcija

Produkto tipas	Dirbtuvės vežimėlis
Prekės ženklas	Scheppach
Modelis	TW1000
Bendri matmenys (Ilgis × Plotis × Aukštis)	780 × 460 × 970 mm
Svoris (su įrankiais)	63 kg
Svoris (be įrankių)	50 kg
Maksimali apkrova	450 kg
Stalčių apkrova	Mažas stalčius: 15 kg Vidutinis stalčius: 20 kg Didelis stalčius: 20 kg
Stalčių matmenys (Ilgis × Plotis × Aukštis)	Mažas: 543 × 58 × 399 mm Vidutinis: 543 × 128 × 399 mm Didelis: 543 × 195 × 399 mm
Stalčių skaičius	3 (vienas mažas, vienas vidutinis, vienas didelis)
Ratučiai	2 pasukami (vienas su stabdžiu) ir 2 fiksuoti
Medžiaga	Dažytas plienas
Spalva	Raudona ir juoda (būdinga Scheppach)
Rekomenduojamas naudojimas	Įrankių laikymas namų dirbtuvėse, tik viduje
Pristatomas komplektas	Dirbtuvės vežimėlis, ratučiai, tvirtinimo varžtai, šešiakampis raktas, įtampos detektorius 125-250 V~, naudojimo instrukcija
Pagrindinės funkcijos	Organizuotas įrankių laikymas, stūmimas, blokavimas stabdžiais
Saugumas	Stabdžiai ant pasukamų ratučių, stalčių užrakinimas, neatidaryti kelių stalčių vienu metu, maksimali apkrova 450 kg
Priežiūra ir valymas	Minkšta šluoste ir švelniu plovikliu, vengti abrazyvinių produktų ar tirpiklių, po valymo visiškai išdžiovinti
Laikymas	Sausa vieta, apsaugota nuo drėgmės ir šalčio
Atsarginės dalys ir taisymo galimybė	Atsarginės dalys prieinamos per Scheppach techninės priežiūros centrą (QR kodas instrukcijoje)
Garantija	Teisinė garantija (atitiktis ir paslėpti defektai); sugedusios dalys keičiamos nemokamai, darbo sąnaudas apmoka pirkėjas
Bendra informacija	Instrukcija prieinama 23 kalbomis, 164 puslapiai; atitinka Europos ir Serbijos direktyvas

Dažnai užduodami klausimai - TW1000 SCHEPPACH

Kaip surinkti dirbtuvės vežimėlį TW1000?

Surinkimas apima ratučių montavimą. Apverskite vežimėlį, uždėkite fiksuotus ratučius gale, o pasukamus priekyje (rankenos pusėje), tada pritvirtinkite juos pateiktais varžtais naudodami šešiakampį raktą.

Kokia maksimali vežimėlio apkrova?

Maksimali apkrova yra 450 kg visam vežimėliui. Kiekvienas stalčius turi ribą: mažas stalčius 15 kg, vidutinis ir didelis stalčiai po 20 kg.

Ar galiu naudoti vežimėlį lauke?

Ne, vežimėlis skirtas tik naudojimui patalpose. Jis neturi būti veikiamas drėgmės ar atmosferos poveikio.

Kaip valyti dirbtuvės vežimėlį?

Naudokite minkštą šluostę ir švelnų ploviklį. Venkite abrazyvinių valiklių, tirpiklių, rūgšties ar chloro. Po valymo visiškai išdžiovinkite, kad išvengtumėte rūdžių.

Kaip užrakinti stalčius?

Kiekvienas stalčius turi spyną. Naudokite pateiktą raktą, kad užrakintumėte ar atrakintumėte kiekvieną stalčių. Prieš perkeldami vežimėlį, užrakinkite visus stalčius.

Ką daryti, jei įtampos detektorius neveikia?

Jei įtampos detektorius (125-250 V~) yra pažeistas arba neveikia tinkamai, siųskite jį į Scheppach techninės priežiūros centrą remontui.

Ar galiu naudoti vežimėlį komerciniais tikslais?

Ne, vežimėlis skirtas namų naudojimui. Komercinis, amatininkų ar pramoninis naudojimas nėra tinkamas ir panaikina garantiją.

Kaip saugiai perkelti vežimėlį?

Visada stumkite vežimėlį, netraukite jo. Prieš perkeldami uždarykite ir užrakinkite visus stalčius. Užfiksuokite pasukamus ratučius, kai jis pastatytas. Nelenkite jo daugiau nei 5°.

Kur galiu rasti atsargines dalis?

Atsarginės dalys prieinamos Scheppach techninės priežiūros centre. Nuskaitykite QR kodą instrukcijos tituliniame puslapyje, kad patektumėte į katalogą.

Kokia yra dirbtuvės vežimėlio garantija?

Taikoma teisinė garantija. Dalys, tapusios netinkamomis dėl medžiagų ar gamybos defekto, keičiamos nemokamai garantiniu laikotarpiu. Darbo sąnaudas apmoka pirkėjas.

NAUDOJIMO INSTRUKCIJA TW1000 SCHEPPACH

1. Ivadas 92
2. Irenginio aprasymas 92
3. Komplektacija 92
4. Naudiojimas pagal paskirtj 92
5. Saugos nurodymai 92
6. Techninai duomenys 93
7. Pries pradedant eksploatuoti 93
8. Montavimas ir valdymas 93
9. Valymas ir laikymas 94
10. Utilizavimas ir pakartotinis atgavimas 95
11. Atitikties deklaracija 159

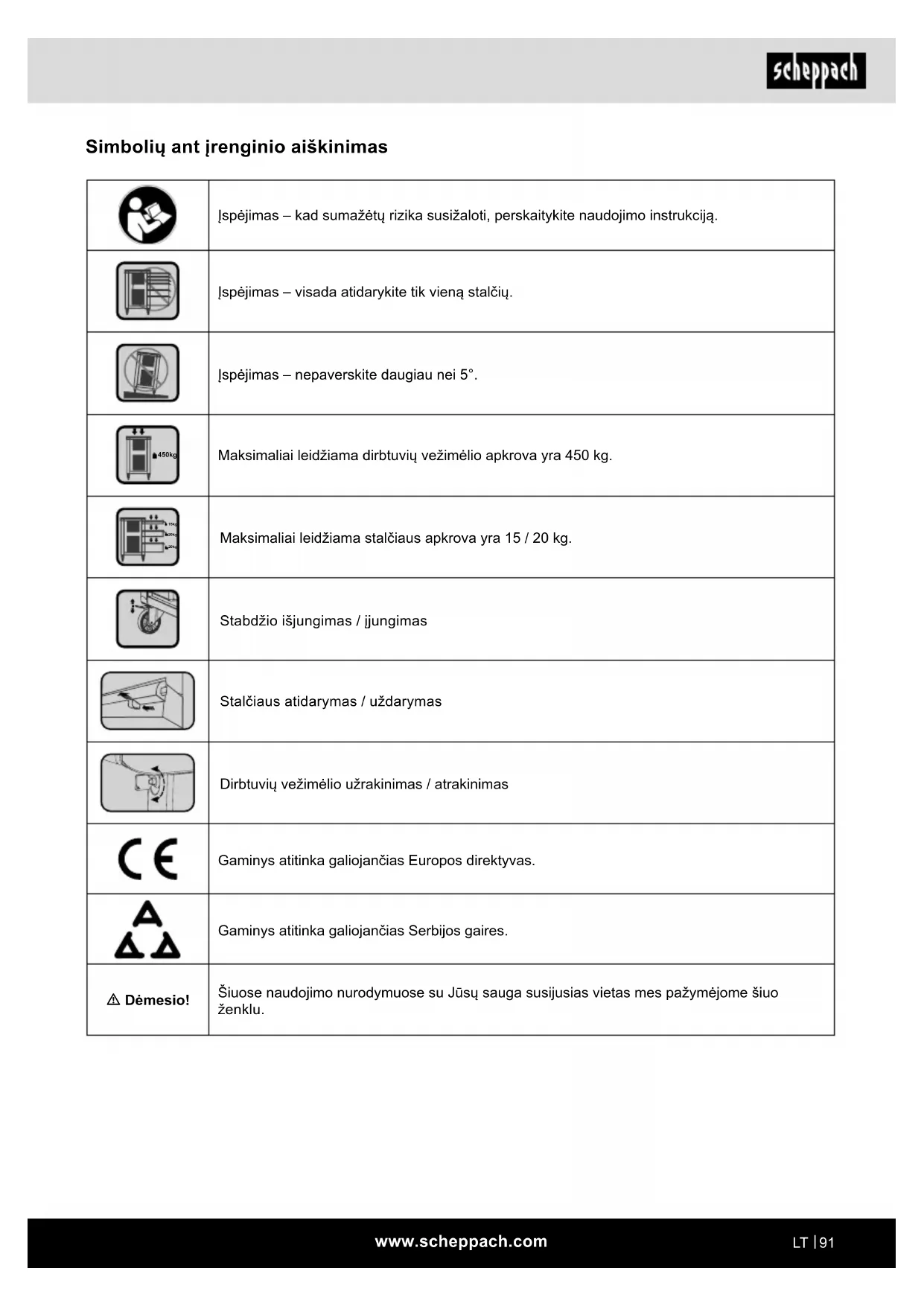

Simboliu ant jrenginio aiškinimas

	Jspèjimas - kadsumažětu rizika susižaloti, perskátykite naudiojimo instrukcija.
	Jspèjimas - visada atidarykite tik viena staliu.
	Jspèjimas - nepaverskite daugiau nei 5°.
450kg	Maksimalai leidžiama dirbtuviu vežimělio apkrova yra 450 kg.
	Maksimalai leidžiama stalicius apkrova yra 15 / 20 kg.
	Stabdžio išjungimas / jjungimas
	Stalčiaus atidarymas / uždarymas
	Dirbtuviu vežimělio užrakinimas / atrakinimas
CE	Gaminys atitinka galiojančias Europos direktyvas.
ΔΔΔ	Gaminys atitinka galiojančias Serbijos gaires.
ΔDémesio!	Šiouse naudiojimo nurodymuose su Jūsu sauga susijusias vietas mes pažymejome šiuo zenCLU.

1. Ivadas

Gamintojas:

Scheppach GmbH

mes linkime Jums daug dzaugsmo ir didelles sekmes dirbant su nauju Irenginiu.

Nuoroda:

Pagal galiojanti Atsakomybès už gaminj jstatyma sio
jrenginio gamintojas neatsako už Žala, kuri atsiranda
siame jrenginye arba del jo:

• netinkamai naudojant,
• nesilaikant naudojimo instrukcijos,
• remontuojant pretiesiems asmenims, nejgaliotiems specialists,
• montuojant ir keiCiant neoriginalias atsargines dalis,
• naudojant ne pagal paskirtj.

Atkreipkite demesi:

Pries montuodami ir pradedami eksploatuoti perskaity-kite visa naudojimo instrukcijos teksta.

Si naudojimo instrukcija turi Jums palengvinti susipazinti su Jusu jrenginiu ir jo naudojimo pagal paskirtgalimybemis.

Naudiojimo instrukcijoe pateikiami nurodymai, kaip su jrenginiu dirbt saugiai, tinkamai ir ekonomiskai bei kaip isvengti pavoju, sutaupyti remonto islaidu, sutrumpinti jrenginio prastovos laikus bei padidinti patikimuma in pailginti eksploatavimo trukme.

Be sioje naudojimo instrukcijoe pateiktu saugos nuostatu, butinai privalote laikytis jrenginio eksploatavimui galiojanciu taisykliu.

Laikykite naudojimo instrukcija plastikiniame maielyje, apsaugojej nuo purvo ir dregmés prie irenginio. Pries pradedami dirbti, visi operatoriai ja privalo perskaitytir jos atidziai laikytis.

Prie jrenginio leidziama dirbtik tak asmenims, instruktuotiems, kaip jj naudoti ir informuotiems apie su tuo susijusius pavojus. Btina laikytis reikalaujamo amziaus cenzo.

Be sioje naudojimo instrukcijoe pateiktu saugos nurodymu ir specialiu Jusu salies reikalavimu, butina laikytis tokios paicos konstrukijos masin eksploatavmui visuotinai pripaintu technikos taisykiu.

Mes neatsakome už nelaimingus atsitikimus arba pa-zeidimus, atsiradusius nesilaikant šios instrukcijos ir saugos nurodymu.

2. Irenginio aprasymas

1. Rankena
2. Raktas
3. Kreipiamasis ritinélis
4. Kreipiamasis ritinélis su stabdžiu
5. Fiksuotas ratas

3. Komplektacija

Dirbtuviu vezimelis
- Kreipiamasis ritinélis
- Kreipiamasis ritinelis su stabdziu
Fiksuoti ratai
Tvirtinimo varztai
Raktas
- Naudojimo instrukcija

4. Naudiojimas pagal paskirtj

Vežimelis skirtas tik jrankiams, neviršijantiems 450 kg apkrovos, laikyti. Jis skirtas tik privaciam naudojimui vidaus srityje, o ne komerciniam naudojimui.

Naudokite vezmelj tik taip, kaip aprasyta sieje naudojimo instrukcijoje. Bet koks kitoks naudojimas laikomas ne pagal paskirti ir gali padaryti materialines zalos ar net gali buti suzaloti asmenys. Vezmelis nera vaiku zaislas.

Gamintojas arba pardavéjas neatsako už Žalá, patirta naudojant vežimělj ne pagal paskirtj arba klaidingai.

Atkreipkite demesj tai, kad musu jrenginiai nera skirtinaudoti komerciniams, amatiniams arba pramoniniamstikslams. Mes neteikiama garantijos, kai prietaisas naudiojamas komercinese, amatininku arba pramoninene jmonese arba panasiems darbams.

5. Saugos nurodymai

Pavojus susizalot!

Netinkamai naudojant vežiměli, kyla didesné rizika susižaloti.

Pries naudodami kaskart patikrinkite vezmeli. Nenaudokite vezmelio, jeijis pazeistas.
- Judinkite vezmelj tik nustumdami jj kita vieta. Noredami issvengti suzalojimu, vezmelio netraukite.
- Statydami visada atkreipkite démesj tai, kad dirbtuviy vezmelis stovétu stabiliai.
- Nelipkite ir nesistokite ant vezmelio.

• Pries stumdami vezmeli, uždarykite ir užsklěskite visus stalcius. Kitaip stumiant stčiai gali atsidaryti, todél vezmelis taps nestabilus.
• Neperkraukite gezimélio staliu.
• Laikykite vezmelj toliau nuo vaiku. Nepalikite šalia vezmelio esanciu vaiku be prieziūros.
  Montuojant vezmeli, vaikai turi laikytis atstumo. I sio gaminio komplektacija jeina varztai ir kitos mazos dalys. Ju pranjus arba jkvepus, galima uzdusti.
• Maksimaliai apkrovus, vežimélis yra labai sunkus. Netinkamai atidarius, kyla pavojus susizaloti. Niekada neatidarinékite keliu stalciu tuo pačiu metu.
• Nemontuokite vezmélio ant judancio objekto, kad vezmélis neapvirstu.
• Ispèjamoji nuoroda: statykite ir perstumkite tik ant tvirto, lygaus pagrindo. Kai veźimélis laikomas arba stumiamas ant pasvirusio pagrindo,jis gali tapti nestabilus ar apvirsti.
  Nustume vezimeli j norima vieta, visada uzblokuokite besisukancius ritinelius, kad vezimelis nenuriedetu.
• Niekada nemodifikuokite vezmelio. Neprivirinkite, pavyzdziui, isoriniu strypu ir nimontuokite prie ve-zimelio elektriniu prietaisu.
• Netvirtinkite ir nemontuokite vezmelio prie transporte priemonés. Netempkite vezmelio transporte priemone.
• Naudokite tik originalias atsargines dalis ir priedus.

Padékite šiuos saugos nurodymus j saugia vieta.

Laikykites saugos nurodymu. Jei saugos nurodymu nesilaikysite, kelsite pavoj tau ir kitiems asmenims.

6. Techninial duomenys

Bendrai 780× 460× 970mm

Mažas stalčius	543 x 58 x 399 mm
Rabiné darbiné apkrova	15 kg
Vidurinis stalčius	543 x 128 x 399 mm
Rabiné darbiné apkrova	20 kg
Didelis stalčius	543 x 195 x 399 mm
Rabiné darbiné apkrova	20 kg
Svoris be jrankiuţ 50 kg
Svoris 63 kg
Maks. ribiné darbiné apkrova	450 kg

Galimi techninai pakeitmai!

7. Pries pradedant eksploatuoti

Patikrinkite jrenginj, ar transportuojant jis nebuvo nepazeistas. Apie bet kokius pazeidimus nedelsdami in-formuokite transporte imone, kuri pristate jrenginj.

• Atidarykite pakuote ir atsargiai isimkite jtaisa.
• Nui mkite pakavimo medziaga ir istraukite pakavimo /transportavimo fiksatorius (jei yra).
• Patikrinkite, ar komplekte viskas yra.
• Patikrinkite jtaisus ir priedus, ar transportuojant jie nebuvo pazeisti.
• Jei jmanoma, saugokite pakuoté, kol nepasibaigs garantinis laikotarpis.

△DÉMESIO!

Itais as ir pakavimo medziagos nera vaiku zaislas! Vaikams draudziana zaisti su plastikiniais maielials, plevelémis ir mazomis dalimis! Pavojus praryti ir uzdusti!

8. Montavimas ir valdymas

△DÉMESIO!

Pries pradédami eksploatuoti, jrenginj butinai iki galo sumontuokite!

Dirbtuviy vezmelis didzija dalimi yra sumontuotas.
Jus turite sumontuoti tik ratus taip:

Ratu montavinas (1 - 3 pav.)

• Iš pradžić šimkite komplektacijoje esanti jranki iš vežimělio.
• Sumontuokite vežiměl ant pakankamo dydžio ir jbrežimams atsparaus paviršiaus. Priereikus paminskstinkite vežiměl pakavimo medžiaga, kad nebútu subražytas lakuotas paviršius.
• Apsukite dirbtuviu vezmeliir sumontuokite ratus, kaip nurodyta toliau.
• Sumontuokite fiksutus ritinélius (5) vezmélio galiname gale, o sukamuosius ritinélius (3, 4) priekiniamge gale (rankenos puse (1)). Ritinéliq skies ištiesinkite j viena linija su vezmélio skylémis.
• Pritvirtinkite ritinélius raktu su vidiniu šesiabriauniu vežimélio apacioje. Tam naudokite komplektacijoje esancius varžtus.

Itampos tikrinimo prietaiso (nuo 125 iki 250 V~) naudojimo instrukcija

Skirtas kintamajai jtampai nustatyti.

Ant jtampos tikrinimo prietaiso nurodyta jtampa yra vardiné jtampa.

DÉMESIO! Pavojus gyvybei del elektros smugio!

• Itampos tikrinimo prietaisā naudokite tik jtampai tikrinti.
• Jtamos tikrinimo prietaisa naudokite tik nuo 125 iki 250 V jtamos diapazone.
• Nenaudokite pazeisto jtampos tikrinimo prietaiso, kurio veikimas ir (arba) sauga yra akivaizdziai payeiktas.
• Jtamos tikrinimo prietaisa naudokite tik sausoje vietoje.
  Veikiant krituliams, pvz., rasai arba lietui, jtampos tikrinimo prietaisa naudoti draudziama.

DÉMESIO! Itampos tikrinimo prietaiso niekada nenaudokite itampingosioms irenginio dalims.

Pries naudodami kaskart:

1. Patikrinkite jtampos tikrinimo prietaiso izoluojan-tiji apvalkala, arjis nepazeistas. Nenaudokite pa-zeisto jtampos tikrinimo prietaiso.
2. Prijungtame kistukiniame lizde patikrinkite, kaip veikia jtampos tikrinimo prietaiso signaline lempute. Utilizuokite pazeista arba neveikiantj jtampos tikrinimo prietaisa.

△ ISPEJIMAS! Nekreipiant demesio i svieciantj indicatoriu, nebus garantoata, kad tikrai nera jtampos.

Sie veiksnai gali apsunkinti svieciancio indicatoriaus suvokima:

• Nepalankios apsvietimo salygos, pvz., svieciant saulei
• Temperaturos už diapazono nuo -10 °C iki +50 °C ribu
• Dazniai už diapazono nuo 50 iki 500 Hz ribu
• Nepalankios stovéjimo vietos, pvz., ant mediniq kopeciu, izoliuoty grindu dangu ir netinkamai jzemin-tuose kintamosios itampos tinkluose.

Noredami nustatyti, ar yra kintamoji jtampa, atlikite siuos veiksmus:

1. Laikykite jtampos tikrinimo prietaiso galiuka prie elektros laido ir

2. palieskite jtamos tikrinimo prietaiso kita gala pirstu. Jei yra kintamoji jtampa, signaline lemupte sviecia.

9. Valymas ir laikymas

1. Valymas

Pažeidimo pavojus!

Jei vezmeli netinkamai valysite, jj galite pazeisti.

• Nenaudokite agresyviu, sveiciamuju valymo piremoniu ir valymo piremoniu tirpikliu, rugsciu ar chloropagrindu.
• Nenaudokite šepeciu su metalinials arba nailoni-niais šeriais, nenaudokite aštriu ar metaliniu valymo priemoniu, pvz., peiliu, kietu menteliu ar pan.
  Vezmeliui valtyi naudokite svelnia valymo priemonie ir svaria, minksta sluoste. Isvale leiskite vezmeliui visiskai isdziuti.
• Pašalinkite tepimo priemones ir alyvä nedegia valymo priemone.

Itampos tikrinimo prietaiso valymas

Jei jprasto naudojimo metu jmamos tikrinimo prietasas uztersiamas, jj galima valyti tik dregna sluoste ir buitniu valikliu. Agresyvius tirpiklius, norint isvaltyi, naudoti draudziama.

2. Laikymas

△Demesio!

Kai vezmeli laikote dregnoje vietoje, gali susidaryti rudziu. Taip gali buti ilgam ir nepataisomai paveiktas vezmelio fungcionalumas ar jo keliamoji galia.

• Apsaugokite vezmeli nuo dregmés, tiesioginiu saules spinduliu ir salcio.
• Laiky kite vezmelij sausoje vietoje.
• Laikykite vezmelj toliau nuo vaiku.

Itampos tikrinimo prietaiso laikymas

• Saugokite jtampos tikrinimo prietaisa nuo tiesioginés saulés šviesos.
• Jei jtampos tikrinimo prietaisas bus naudiojas pagal naudoijimo instrukcia, techninés prieziuros nereikés.
• Jei jtampos tikrinimo prietaisas blogai veiktu, atsiuskite jj technines prieziuros skyriu, kuris atliks remonto darbus.

Aptarnavimo informacija

Atsarginiu daliu ir priedu jsigysite musu technines prieziros centre. Tam nuskenuokite tituliniame lape esant QR koda.

10. Utilizavimas ir pakartotinis atgavimas

Pakavimo nuorodos

Pakavimo medziagas galima perdirbti. Utilizuokite pakuotes, tau-sodami aplinka

Nuorodos del Elektros ir elektronikos prietaisujistatymo (vok. ElektroG)

Panaudotu elektros ir elektronikos prietaisug negalima mesti j buitines atliekas, juos reikia surinkti ir utilizuoti atskirai!

• Panaudotas baterijas arba akumulatorius, kurie nera fiksuotai sumontuoti sename prietaise, pries atiduodant reikia isimi tju nepazeidziant! Toks utilizavimas sureguliuotas Bateriju jstatyme.
• Elektros bei elektronikos prietaisu savininkai ar naudotojai yra teisiškai jpareigoti juos gražinti po naudojimo.
• Galutinis naudotojas yra atsakingas už savo asmeniú duomenu istrynama išutilizuojamo panaudoto jrenginio!
• Perbrauktos šiukšliadežes simbolis reškia, kad elektros ir elektronikos prietaisu negalima ismesti kartu su buitinemis atliekomis.

• Elektros ir elektronikos prietaisus galima nemokamai grazinti siose vietose:

• viesosiose atlieku salinimo ar surinkimo vietose (pvz., savivaldybiu pastatu kiemuose),

• elektrós prietaisu pardavimo vietose (stacionariose ir internetinese), jei pardavejai privalo juos priimti atgal arba tai padaryti siulo savanoriskai.
• Iki triju vientos rušies panaudotu elektros prietaisu, kuriu krasto ilgis ne didesnis kaip 25 cm, galite nemokamai gražinti gamintojui pries tai nejsigy-dami naujo prietaiso iš gamintojo arba nuvezti j kitajgaliota surinkimo punkta savo vietovëje.

• Del kitu papildomu gamintoju ir platintoju prekiu priemimo atgal salgyu kreipkites j atitinkamq kIenty aptarnavimo tarryba.

• Jei gamintojas pristato nauja elektros prietaisa privaciam namu ukiui,jis gali organizuoti nemokama elektros prietaiso paemima galutinio naudotojo prasymu. Tam susisiekite su gamintojo clientu aptarnavimo tarnyba.

• Sie teiginiai galoja tik prietaisams, parduodamiems Europos Sajungos salyse, kurioms taikoma Europos direktyva 2012/19/ES. Europos Sajungai nepriklausanciose salyse gali buti taikomos kitokios panaudotu elektros ir elektronikos prietaisu utilizingamunostatus.

Paturetas tiesibas veikt tehniskas izmainas!

Del akivaizdzaia matomu defektu turi buti informuota per 8 dienas nuo jrenginio gavimo momento. Kitu atveju pirkéjo teise reiksti pretenzija del siu defektu yra negaliojanti. Savo jrenginiams mes garantuojame jstatymo nustatyaparnavimgarantino laikotarpio metu, jei yra laikomasi gamintojo-vartotojo susitarimo ir mes pažadame nemokamai pakeisti bet kurias masinos dalis, sugedusias del blogos medziagos ar gamyklinio BROko. Mes neatsakome uz dalis, pagamantas ne musu ir jusu gautas is kito tiekejo. Nauju daliu montavimo kastai yra pirkéjo atsakomybe. Pirkimo nutraukimas ar pirkimo kainos sumazini-mas, kaip ir bet kuriosKitos pretenzijos del nuostoliu nebus patenkinamos.

Garanti SE
