GEBRUIKSAANWIJZING HWA 60005 Premium AL-KO

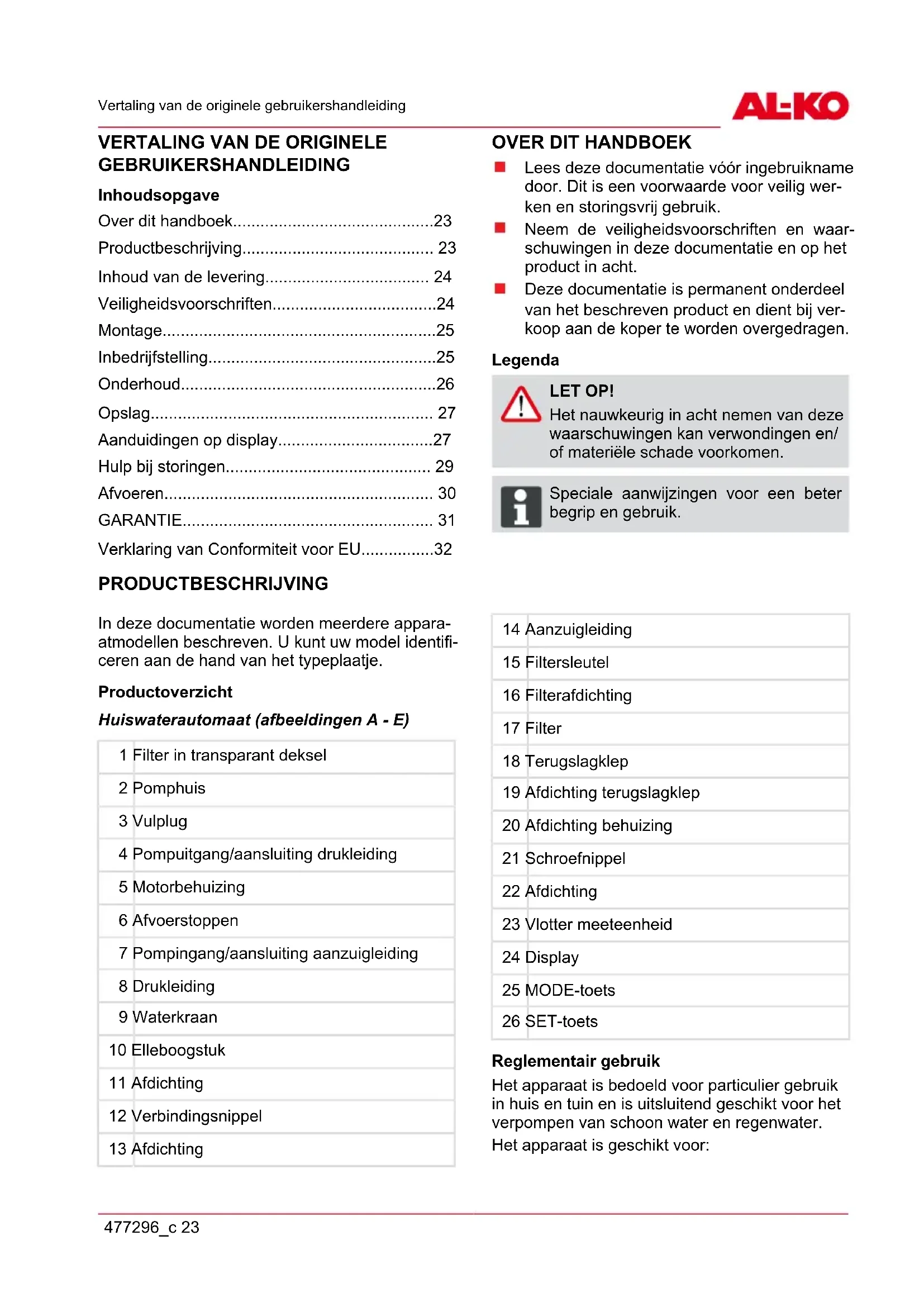

Lees deze documentatie vóór ingebruikname door. Dit is een voorwaarde voor veilig wer- ken en storingsvrij gebruik. Neem de veiligheidsvoorschriften en waar- schuwingen in deze documentatie en op het product in acht. Deze documentatie is permanent onderdeel van het beschreven product en dient bij ver- koop aan de koper te worden overgedragen. Legenda LET OP! Het nauwkeurig in acht nemen van deze waarschuwingen kan verwondingen en/ of materiële schade voorkomen. ADVICE Speciale aanwijzingen voor een beter begrip en gebruik. PRODUCTBESCHRIJVING In deze documentatie worden meerdere appara- atmodellen beschreven. U kunt uw model identifi- ceren aan de hand van het typeplaatje. Productoverzicht Huiswaterautomaat (afbeeldingen A - E) 1 Filter in transparant deksel 2 Pomphuis 3 Vulplug 4 Pompuitgang/aansluiting drukleiding 5 Motorbehuizing 6 Afvoerstoppen 7 Pompingang/aansluiting aanzuigleiding 8 Drukleiding 9 Waterkraan 10 Elleboogstuk 11 Afdichting 12 Verbindingsnippel 13 Afdichting 14 Aanzuigleiding 15 Filtersleutel 16 Filterafdichting 17 Filter 18 Terugslagklep 19 Afdichting terugslagklep 20 Afdichting behuizing 21 Schroefnippel 22 Afdichting 23 Vlotter meeteenheid 24 Display 25 MODE-toets 26 SET-toets Reglementair gebruik Het apparaat is bedoeld voor particulier gebruik in huis en tuin en is uitsluitend geschikt voor het verpompen van schoon water en regenwater. Het apparaat is geschikt voor:nl Productbeschrijving

24 HWA 4000 - 6000-5

Bewatering van de tuin en op het perceel Watervoorziening in het huis Drukverhoging van de watervoorziening. ADVICE Bij gebruik voor drukverhoging van de watervoorziening moet de lokale regel- geving in acht worden genomen. Uw le- verancier voor sanitair kan u hierover in- lichten. Mogelijk foutief gebruik De huiswaterpomp is niet geschikt voor het ver- pompen van: zandhoudend water, zout water en vuil water dat textiel- en papierdeeltjes bevat agressieve, bijtende, explosieve of gas pro- ducerende chemicaliën of vloeistoffen Vloeistof warmer dan 35°C. ADVICE Het apparaat mag niet worden gebruikt voor het verpompen van water voor le- vensmiddelen of dranken. Het apparaat is niet geschikt voor conti- nugebruik.

INHOUD VAN DE LEVERING

Het apparaat wordt bedrijfsklaar geleverd met een sleutel voor het filterdeksel, een elleboogstuk en de gebruikershandleiding. Werking Het beschreven apparaat is een automatisch wer- kende pomp. De pomp schakelt drukafhankelijk in en uit (zie de technische gegevens). Wanneer er een waterafnamepunt wordt geopend, zuigt de pomp water aan via de pompingang (7) en wordt dit water via de drukleidingaansluiting (4) naar het afnamepunt verpompt. De pomp schakelt ca. 20 seconden na het sluiten van het afnamepunt automatisch uit. Thermische beveiliging Het apparaat is uitgerust met een thermische be- veiliging die de motor uitschakelt bij oververhit- ting. Na een afkoelfase van circa 15 - 20 minuten schakelt de pomp weer automatisch in. Droogloopbeveiliging Het apparaat is uitgevoerd met een droogloopbe- veiliging. De droogloopbeveiliging schakelt na ca. 90 seconden de pomp uit wanneer er geen wa- ter wordt aangezogen of als de aanzuigleiding be- schadigd is. Druksensor Het apparaat is voorzien van een druksensor. Dankzij deze sensor wordt de pomp automatisch in- en uitgeschakeld. Weergave op display Voor de weergave van bedrijfscondities en fout- meldingen is het apparaat met een display (Afb. E -24) uitgerust. Met de MODE-toets (E-25) kunnen de verschillende instellingen en weergaven wor- den geselecteerd en met de SET-toets (-26) wor- den deze bevestigd. VEILIGHEIDSVOORSCHRIFTEN LET OP! Risico op letsel! Gebruik het apparaat en de verlengkabel uitsluitend in onbeschadigde toestand! Beschadigde apparaten mogen niet wor- den gebruikt. Veiligheidsfuncties en beveiligingen mo- gen niet buiten werking worden gesteld! Kinderen of personen die de gebruikshand- leiding niet hebben gelezen, mogen het ap- paraat niet gebruiken. Het apparaat mag nooit aan de aansluitkabel worden opgetild, vervoerd of bevestigd. Het eigenhandig aanbrengen van verande- ringen of ombouwen van het apparaat is ver- boden. Elektrische veiligheid VOORZICHTIG! Risico bij het aanraken van stroom- voerende onderdelen! Haal de stekker meteen uit het stopcon- tact wanneer de verlengkabel werd be- schadigd of is doorgesneden! Wij raden aan het apparaat aan te sluiten via een FI-aardlekschakelaar met een nominale lekstroom van < 30 mA. Wanneer er zich personen in het zwembad of de tuinvijver bevinden, mag de pomp niet worden bediend. De spanning van het lichtnet in huis moet overeenstemmen met de vermeldingen voor netspanning in de Technische Gegevens; ge- bruik geen andere voedingsspanning.Montage 477296_c 25 Het apparaat mag uitsluitend worden ge- bruikt met een elektrische inrichting die vol- doet aan de vereisten vermeld in DIN/VDE 0100, Paragraaf 737, 738 en 702. Ter be- veiliging moet een hoofdschakelaar van 10 A en een aardlekschakelaar met een nomi- nale lekstroom van 10/30 mA worden geïn- stalleerd. Gebruik alleen een verlengingskabel die ge- schikt is voor gebruik buitenshuis en met een minimale doorsnede van 1,5 mm

. Wikkel een kabeltrommel altijd helemaal af. Beschadigde of sterk verslechterde verlen- gingskabels mogen niet gebruikt worden.

Controleer vooraf aan de ingebruikname de conditie van uw verlengingskabels. MONTAGE LET OP! Het apparaat zal niet goed functioneren wanneer het waterafnamepunt zich 15 meter hoger bevindt dan het apparaat. Apparaat opstellen

1. Zorg voor een vlakke en stevige installatiep-

2. Plaats het apparaat waterpas en zodanig dat

deze beveiligd is tegen overstroming.

Zorg dat het apparaat beschermd is te- gen regen en eventuele rechtstreekse waterstralen. ADVICE Voor dagelijks gebruik (automatisch be- drijf) moet door passende maatregelen worden verhinderd dat het apparaat bij storingen gevolgschade kan ondervin- den door overstroming van de installatie- ruimte. Aansluiten van aanzuigleiding

1. Kies een zodanige lengte voor de aanzuiglei-

ding (Afb. B -14) dat de huiswaterpomp niet kan drooglopen. De aanzuigleiding moet zich steeds minstens 30 cm onder het waterop- pervlak bevinden.

2. Sluit de aanzuigleiding aan. Zorg daarbij voor

een goed afgedichte aansluiting, zonder de schroefdraad te beschadigen.

Wij raden aan om flexibele leidingen te monteren bij de pompingang (Afb. A -7). U voorkomt zo dat er mechanische druk of trekkracht op de huiswaterpomp wordt uitgeoefend.

3. De aanzuigleiding moet altijd omhoog lopend

worden gemonteerd. ADVICE Als de aanzuighoogte meer is dan 4 m, moet een aanzuigslang met een diame- ter van meer dan 2,5 cm (1 inch) worden gemonteerd. Wij raden het gebruik aan van een AL-KO aanzuigset met aanzu- igslang, aanzuigkorf en terugstroomafs- luiter. Informeer bij uw vakhandel. Monteren van drukleiding

1. Schroef de verbindingsnippel (Afb. B -12) sa-

men met de ronde afdichtring (Afb. B -13) in de pompingang (Afb. A -4).

2. Schroef het elleboogstuk (Afb. B -10) samen

met de afdichting (Afb. B -11) op de verbin- dingsnippel (Afb. B -12) en draai het elleboog- stuk in de gewenste richting.

3. Bevestig een drukleiding (Afb. B -8) aan het

elleboogstuk (Afb. B -10). INBEDRIJFSTELLING ADVICE Bij de eerste inbedrijfname verschijnt op het display (Afb. E -24) alle informatie in het Engels. U kunt de gewenste taal met de MODE-toets (-25) selecteren en met de SET-toets (-26) bevestigen. Het apparaat vullen LET OP! Bij drooglopen raakt de pomp bescha- digd! De tuinpomp moet vooraf aan elke ingebruikname steeds worden gevuld met water tot hij overloopt, zodat hij di- rect kan gaan aanzuigen.

1. Open de vulplug (Afb. A -3) met de filtersleu-

2. Vul via de vulopening met water tot aan de

markering op het pomphuis.

3. Draai de vulplug er weer in.

ADVICE Om de aanzuigtijd te verkorten moet de aanzuigslang met water worden gevuld voordat u deze aankoppelt. Eerste inbedrijfname van het apparaat

1. Open de in de drukleiding aanwezige afslui-

ters (klep, sproeier, waterkraan).

2. Steek de stekker van de aansluitkabel in het

stopcontact.nl Inbedrijfstelling

De pomp begint met het verpompen van water.

3. Zodra zich in het uitstromende water geen

lucht meer bevindt, sluit u de afsluiter in de drukleiding.

De pomp schakelt automatisch uit zodra er na drukopbouw geen waterdoorstrom- ing bestaat.

De huiswaterautomaat is nu bedrijfs- klaar. Op het display wordt AUTO O en FLOW O weergegeven. Gebruik

1. Neem het apparaat in bedrijf zoals eerder be-

schreven (onder Eerste inbedrijfname van het apparaat).

De huiswaterautomaat heeft een elektro- nische regeling en de werking verloopt na de eerste inbedrijfname volautoma- tisch.

2. Wanneer er water wordt afgenomen aan de

drukzijde, schakelt de pomp in. Op het dis- play wordt ON X (AAN X) en PRESSURE (DRUK) weergegeven en de actuele druk- waarde wordt getoond. ADVICE Wanneer er na 20 seconden nog geen water via de zuigleiding is aan- gezogen, schakelt de pomp naar een controlemodus. De pomp draait dan weer en op het display wordt

CHECK SUCTION SIDE (CONTRO-

LEER AANZUIGZIJDE) getoond. ADVICE Wanneer er na 90 seconden nog geen water via de aanzuigleiding (Afb. B -14) is aangezogen, schakelt de droogloopbeveiliging de pomp uit en wordt op het display ALARM en SUCTION SIDE (AANZUIGZIJDE) getoond. Zie onder Hulp bij storingen voor het zoeken naar de oorzaak van storingen en het oplossen hiervan. ADVICE Wanneer de pomp dikwijls in- en uitschakelt terwijl er geen sprake is van waterafname, schakelt de pomp ter beveiliging tegen oververhitting uit en toont het display de meldin- gen ALARM en PRESSURE SIDE (DRUKZIJDE) getoond. Zie onder Hulp bij storingen voor de oorzaak van storingen en het oplossen hier- van. Uitschakelen van de pomp

1. Haal de lichtnetstekker uit het stopcontact.

2. Open de in de drukleiding aanwezige afslui-

ters (ventiel, sproeier, waterkraan). VOORZICHTIG! Risico op letsel door heet water Als de pomp langdurig (>10 minuten) moet draaien tegen een gesloten drukzi- jde in, kan het water in de pomp aanzi- enlijk worden verhit en onverwacht naar buiten spuiten! Haal de stekker uit het stopcontact en laat pomp en water af- koelen. Neem het apparaat pas weer in gebruik nadat alle storingen zijn verhol- pen! Risico op letsel door heet water kan ontstaan door: ondeskundig uitgevoerde installatie gesloten drukzijde gebrek aan water in de aanzuigleiding of een defect in de drukschakelaar. Te nemen maatregelen

1. Haal de stekker uit het stopcontact en laat

pomp en water afkoelen.

2. Controleer het apparaat, de installatiewijze en

alle storingen zijn verholpen! ONDERHOUD LET OP! Koppel bij werkzaamheden voor on- derhoud en verzorging altijd eerst de stroomvoorziening los. Trek de lichtnets- tekker uit het stopcontact. Spoelen van de pomp Na het verpompen van chloorhoudend zwembad- water of vloeistoffen die resten achterlaten, moet de pomp met schoon water worden doorgespo- eld. Filter reinigen

2. Draai het filter in het transparante deksel (Afb.

A -1) met behulp van de filtersleutel (Afb. C -15/D) los.Onderhoud 477296_c 27

3. Neem het filter (Afb. C -16/C-17) uit het filter-

huis (Afb. A -2) en reinig dit in stromend water.

4. Reinig het filterhuis en het filter in het trans-

5. Alvorens het filter weer te monteren moeten

de filterafdichtingen (Afb. C -16) en de fil- terhuisafdichting (Afb. C -20) worden gecon- troleerd op beschadiging; vervang deze zo nodig.

6. Breng het filter weer aan, draai het filter in het

transparante deksel en zet stevig handvast met de filtersleutel. Terugslagklep reinigen

1. Filter uit- en inbouwen (zie de paragraaf „Filter

2. Draai de terugslagklep (Afb. C -18) eruit en

reinig deze in stromend water.

3. De afdichting (Afb. C -19) moet zo nodig wor-

4. Terugslagklep inbouwen.

1. Drukleiding (Afb. B -8) met elleboogstuk (Afb.

B -10) en verbindingsnippel (Afb. B -12) los- schroeven.

2. Schroefnippel (Afb. D -21) samen met de af-

dichting (Afb. D -22) eruit draaien. Montagelo- catie van vlotter (Afb. D -23) markeren. Vlotter uitnemen en reinigen.

3. Vlotter weer inbouwen - let op de montagelo-

catie (Afb. D). Verwijderen van verstoppingen

1. Koppel het apparaat los van het lichtnet en

beveilig deze tegen opnieuw inschakelen.

2. Haal de aanzuigslang los bij de pompingang.

3. Sluit de drukslang aan op de waterleiding.

4. Laat het water door het pomphuis stromen tot

de verstopping is opgelost.

5. Controleer of de pomp vrij kan draaien door

deze heel even in te schakelen.

6. Neem het apparaat weer in gebruik zoals be-

schreven. OPSLAG ADVICE Als er kans is op bevriezing moet het sys- teem helemaal geleegd worden (pomp, leidingen, voorraadreservoir en filterka- mer).

1. Ledig de aanzuig- (Afb. B -14) en drukleiding

eruit en laat het water uit de pomp stromen.

3. Draai de filterkameraftapplug (Afb. A -6/A-6a)

weer in en berg de pomp, leidingen en het voorraadreservoir vorstvrij op.

AANDUIDINGEN OP DISPLAY

Bij de eerste inbedrijfname verschijnt alle informatie op het display in het Engels. Alle functies kunnen worden opgeroepen via de toets MODE. De opgeroepen meldingen/eenheden worden bevestigd met de toets SET. ADVICE De op de tweede regel van het display getoonde informatie wordt gedeeltelijk getoond als lo- pende tekst in informatie die continu doorloopt. Normaalbedrijf en hulpfuncties Taal instellen Weergave op dis- play Geschakelde conditie Functie / Maatregelen NETHERLA Pomp in bedrijf of pomp uit- geschakeld MODE-toets langer indrukken dan 3 seconden, de gebruikerstaal is geactiveerd. Door indrukken van de MODE-toets (30) kan de gebruikerstaal worden gewijzigd. Nieuwe gebruikerstaal bevesti- gen met de toets SET.nl Aanduidingen op display

28 HWA 4000 - 6000-5

Eerste inbedrijfname van het apparaat Weergave op dis- play Geschakelde conditie Functie / Maatregelen AUTO 0 DOORSTOR 0 L/H Pomp is bedrijfsklaar Bij afname van water gaat de pomp automatisch aan. Pomp loopt in normaalbedrijf Weergave op dis- play Geschakelde conditie Functie / Maatregelen ANN X DRUK 2,0 BAR Pomp is ingeschakeld en vo- ert water aan.

De waterdruk wordt ge- toond. ANN X DOORSTRO 3300 L/H Pomp is ingeschakeld en vo- ert water aan.

De waterdruk wordt ge- toond. Een ronddraaiend X-symbool achter ON geeft aan dat de pomp AAN is Pomp in automatisch bedrijf, verpompt geen water Weergave op dis- play Geschakelde conditie Functie / Maatregelen AUTO 0 DOORSTOR 0 L/H Pomp is ingeschakeld maar voert geen water aan.

Er is geen doorstroming; het display geeft 0 l/h aan. Bij het openen van de drukleiding (kleppen, spro- eier, waterkraan...) gaat de pomp automatisch aan. AUTO 0 DRUK 4,0 BAR Pomp is ingeschakeld maar voert geen water aan.

De waterdruk wordt ge- toond. Bij het openen van de drukleiding (kleppen, spro- eier, waterkraan...) gaat de pomp automatisch aan. De 0 achter AUTO geeft aan dat de pomp uit is Verpompte hoeveelheden weergeven De volgende informatie wordt zichtbaar na indrukken van de toets MODE, zowel tijdens pompbedrijf (ON) als in AUTO-modus. Weergave op dis- play Geschakelde conditie Functie / MaatregelenHulp bij storingen 477296_c 29 Verpompte hoeveelheden weergeven AUTO 0 TOTALE HO 98 m3

Weergave van de tot nu toe verpompte gedeelte- lijke waterhoeveelheid. Om terug te stellen drukken op nul en op de toets SET. Druk op de toets MODE om te wisselen tussen de weergaven voor drukwaarde, doorstroomhoeveel- heid en verpompte waterhoeveelheid.

VOORZICHTIG! Haal bij werkzaamheden voor het verhelpen van storingen altijd eerst de stekker los. Laat een storing in de elektrische installatie verhelpen door een deskundig elektrotechnicus. Storing Oorzaak Oplossing Aandrijfmotor van pomp loopt niet. Geen netspanning aanwe- zig. Controleer de zekeringen en de stroomvoor- ziening. CHECK WATERTOE 0,0 BAR De drukwaarde en de door- stroomhoeveelheid liggen buiten de normale waarden, de pomp functioneert echter wel. De melding verschijnt na 20 s. De pomp probeert gedurende 90 s zelfstandig de sto- ring te verhelpen. Ingrijpen is niet nodig. Wanneer de storing na 90 s nog bestaat, schakelt de pomp uit in verband met droo- gloopbeveiliging. De pomp is wegens droo- gloopbeveiliging uitgescha- keld. Er bestaat een storing aan de aanzuigzijde. Na verhelpen van de storing bevestigen met SET. De pomp schakelt dan weer in. Na op- nieuw inschakelen oppassen voor verhit wa- ter. Lekkage aan de zuigzijde. Aanzuigklep en aanzuigslang controleren. Lekkage bij filterglas. Afdichting van filterglas controleren, filter- glas opnieuw vastzetten. Lekkage van aftapplug in fil- terkamer. Afdichting van aftapplug controleren, aftapp- lug opnieuw vastzetten. Slanguiteinde niet in het wa- ter, waterreservoir (bijvoor- beeld put of waterbron) is leeg. Pomp zuigt lucht aan. De aanzuigleiding moet zich steeds mins- tens 30 cm onder het wateroppervlak bevin- den. ALARM WATERTOE 0,0 BAR Filter is aanzienlijk vervuild. Filter reinigen.nl Afvoeren

30 HWA 4000 - 6000-5

Storing Oorzaak Oplossing Verstopping in de aanzuigzi- jde Verwijder de vervuiling aan de aanzuigzijde. Doorstroomhoeveelheid is minder dan 300 l/h. Verhoog de doorstroomcapaciteit. ALARM CHECK PER 1,5 BAR De pomp heeft dikwijls in- en uitgeschakeld, hoewel er geen water werd afgeno- men.

De pomp is wegens be- veiliging tegen overver- hitting uitgeschakeld. Er is een storing aan de drukzijde, bijvoor- beeld lekkage. Ook kleinere lekkages bij waterkranen en in toiletten kunnen een drukdaling in het sys- teem veroorzaken. Controleer de drukleiding en de waterver- bruikers op lekkage. Controleer en reinig de terugslagklep (18) in de filterkamer. Na het verhelpen van de storing bevestigen met SET, de pomp slaat dan weer aan. Na opnieuw inschakelen oppassen voor verhit water! ADVICE Neem contact op met onze deskundige klantenservice wanneer storingen niet kunnen worden verholpen. AFVOEREN Gebruikte apparaten, batterijen of accu´s niet afvoeren via de vuilnisop- haaldienst! Verpakking, apparaat en accessoires zijn gemaakt van recyclebare materialen en moeten ook als zodanig worden afgevo- erd.GARANTIE 477296_c 31 GARANTIE Eventuele materiaal- of fabricagefouten aan het apparaat verhelpen we gedurende de wettelijke termijn voor garantieaanspraken naar onze keuze door reparatie of een vervangende levering. Deze garantie- termijn wordt bepaald door de wetgeving in het land, waar het apparaat is gekocht. Onze garantietoezegging geldt enkel bij: correcte behandeling van het apparaat inachtneming van de bedieningshandleiding gebruik van originele reserveonderdelen De garantie vervalt bij: pogingen tot reparatie van het apparaat technische wijzigingen aan het apparaat gebruik dat niet in overeenstemming is met de bestemming Uitgesloten van de garantie zijn: lakschade die is veroorzaakt door normale slijtage slijtageonderdelen, die op de kaart met reserveonderdelen zijn gekenmerkt met de omkadering [xxx xxx (x)] verbrandingsmotoren (hiervoor gelden de aparte garantiebepalingen van de betreffende motorfabri- kant) De garantieperiode begint op de aankoop door de eerste eindgebruiker. Bepalend is de datum van het ontvangstbewijs. Bij garantieaanspraken kunt u zich met deze garantieverklaring en het aankoopbewijs wenden tot de distributeur o f de bevoegde klantenservice bij u in de buurt. Met deze garantietoezegging blijven de wettelijke aanspraken bij gebreken van de koper tegenover de verkoper onverkort van kracht.nl Verklaring van Conformiteit voor EU
