GEBRUIKSAANWIJZING Sub 12000 DS AL-KO

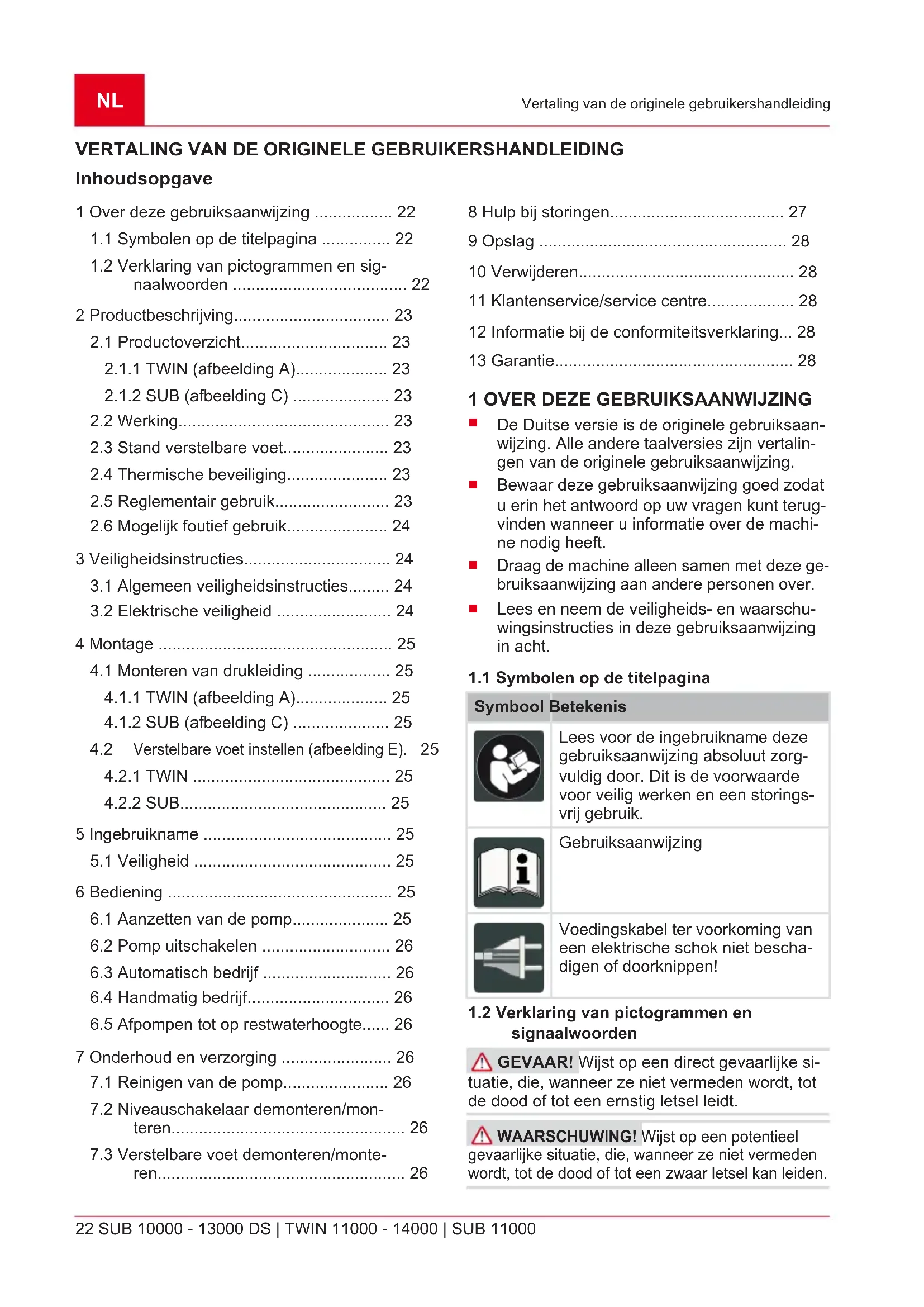

1 Over deze gebruiksaanwijzing 22

1.1 Symbolen op de titelpagina ...... 22
1.2 Verklaring van pictogrammen en sig- naalwoorden 22

2 Productbeschrijving.... 23

2.1 Productoverzicht.... 23
2.1.1 TWIN (afbeelding A)...... 23
2.1.2 SUB (afbeelding C) 23

2.2 Werking.... 23
2.3 Stand verstelbare voet.... 23
2.4 Thermische beveiliging.... 23
2.5 Reglementair gebruik.... 23
2.6 Mogelijk foutief gebruik.... 24

3 Veiligheidsinstructies.... 24

3.1 Algemeen veiligheidsinstructies...... 24
3.2 Elektrische veiligheid 24

4 Montage 25

4.1 Monteren van drukleiding 25
4.1.1 TWIN (afbeelding A).... 25
4.1.2 SUB (afbeelding C) 25

4.2 Verstelbare voet instellen (afbeelding E). 25

4.2.1 TWIN 25
4.2.2 SUB.... 25

5 Ingebruikname 25

5.1 Veiligheid 25

6 Bediening 25

6.1 Aanzetten van de pomp.... 25
6.2 Pomp uitschakelen 26
6.3 Automatisch bedrijf 26
6.4 Handmatig bedrijf.... 26
6.5 Afpompen tot op restwaterhoogte..... 26

7 Onderhoud en verzorging 26

7.1 Reinigen van de pomp.... 26
7.2 Niveauschakelaar demonteren/mon- teren.... 26
7.3 Verstelbare voet demonteren/monte- ren.... 26

8 Hulp bij storingen.... 27
9 Opslag 28

10 Verwijderen.... 28
11 Klantenservice/service centre.... 28
12 Informatie bij de conformiteitsverklaring... 28
13 Garantie.... 28

1 OVER DEZE GEBRUIKSAANWIJZING

De Duitse versie is de originele gebruiksaanwijzing. Alle andere taalversies zijn vertalingen van de originele gebruiksaanwijzing.
Bewaar deze gebruiksaanwijzing goed zodat u erin het antwoord op uw vragen kunt terugvinden wanneer u informatie over de machine nodig heeft.
Draag de machine alleen samen met deze gebruiksaanwijzing aan andere personen over.
■ Lees en neem de veiligheids- en waarschu-wingsinstructies in deze gebruiksaanwijzing in acht.

1.1 Symbolen op de titelpagina

Symbool Betekenis

Lees voor de ingebruikname deze gebruiksaanwijzing absoluut zorgvuldig door. Dit is de voorwaarde voor veilig werken en een storingsvrij gebruik.

Gebruiksaanwijzing

Voedingskabel ter voorkoming van een elektrische schok niet beschadigen of doorknippen!

1.2 Verklaring van pictogrammen en signaalwoorden

⚠ GEVAAR! Wijst op een direct gevaarlijke situatie, die, wanneer ze niet vermeden wordt, tot de dood of tot een ernstig letsel leidt.

⚠ WAARSCHUWING! Wijst op een potentieel gevaarlijke situatie, die, wanneer ze niet vermeden wordt, tot de dood of tot een zwaar letsel kan leiden.

⚠️ VOORZICHTIG! Wijst op een potentieel gevaarlijke situatie, die, wanneer ze niet vermeden wordt, tot een licht of middelzwaar letsel kan leiden.

LET OP! Wijst op een situatie, die, wanneer ze niet vermeden wordt, tot materiële schade kan leiden.

i OPMERKING Speciale aanwijzingen voor meer duidelijkheid en een beter gebruik.

In deze gebruikershandleiding worden verschillende pompmodellen beschreven. U kunt uw model identificeren aan de hand van het typeplaatje.

2.1 Productoverzicht

2.1.1 TWIN (afbeelding A)

Nr. Component

1 Aansluitkabel met lichtnetstekker

2 Draaggreep

3 Motorbehuizing

4 Combinippel

5 Verstelbare voet

6 Aanzuigsleuf

7 Elleboogstuk

8 Pomphuis

9 Borgschroeven

10 Vlotterschakelaar

2.1.2 SUB (afbeelding C)

Nr. Component

1 Aansluitkabel met lichtnetstekker

2 Draaggreep

3 Motorbehuizing

4 Combinippel

5 Verstelbare voet

6 Aanzuigsleuf

7 Behuizing niveauschakelaar

8 Niveauschakelaar

2.2 Werking

De pomp zuigt de te pompen vloeistof rechtstreeks aan via de aanzuigspleten aan en pompt die naar de combinatiefitting aan de pompuitgang. Het apparaat wordt via een vlotterschakelaar in- en uitgeschakeld. De schakelweg van de vlotterschakelaar kan worden aangepast door de kabellengte te verstellen aan de vlotterschakelaar of door de niveauschakelaar aan de behuizing te verstellen.

2.3 Stand verstelbare voet

	TWIN-pompen SUB-pompen
„U“ - onder	verpompen van zowel schoon als vuil water
„O“ - boven	alleen verpompen van schoon water	water kan zeer vlak worden af-gezogen

2.4 Thermische beveiliging

De pomp is uitgevoerd met een thermische beveiliging die de motor uitschakelt bij oververhitting. Na een afkoelfase van circa 15 - 20 minuten schakelt de pomp weer automatisch in.

Gebruik de pomp uitsluitend wanneer hij volkomen is ondergedompeld.

De pomp is bestemd voor particulier gebruik in huis en tuin. Hij mag alleen worden gebruikt binnen de grenswaarden en overeenkomstig de technische gegevens.

De pomp is geschikt voor:

■ afvoeren van water na een overstroming
■ het rond- en leegpompen van reservoirs
- uitpompen van water uit bronnen en schachten
■ ontwateren van draineringen en zinkputten.

De pomp is uitsluitend geschikt voor het pompen van de volgende vloeistoffen:

■ schoon water, regenwater
■ chloorhoudens water
tapwater
■ Vuil water met max. 5 % gehalte aan zwevende deeltjes
■ alleen bij TWIN-modellen
- maximale korrelgrootte: zie technische gegevens

Elke andere of verder strekkende toepassing wordt beschouwd als niet overeenkomstig het gebruiksdoel.

2.6 Mogelijk foutief gebruik

De pomp mag niet worden ingezet voor continue werking. De pomp is niet geschikt voor het verpompen van:

drinkwater
zout water
■ vloeibare levensmiddelen
- bijtende vloeistoffen, chemicaliën
- bijtende, brandbare, explosieve of gas producerende chemicaliën of vloeistoffen
■ vloeistoffen die warmer zijn dan 35 °C
■ zanderig water of schurende vloeistoffen.

3 VEILIGHEIDSINSTRUCTIES

⚠ GEVAAR! Risico bij het aanraken van stroomvoerende onderdelen! Een defect aan de pomp of aan de verlengkabel kan ernstig letsel veroorzaken!

■ Neem de stekker onmiddellijk uit het stopcontact.
■ Sluit het apparaat via een FI-veiligheidsschakelaar met een nominale foutstroom < 30 mA aan.

⚠ WAARSCHUWING! Gevaar voor letsel.

Defecte en buiten werking gestelde veiligheids- en beschermingsapparatuur kunnen ernstig letsel veroorzaken.

■ Laat defecte veiligheids- en beschermingsapparatuur repareren.
■ De veiligheids- en beschermingsuitrusting nooit buiten werking stellen.

VOORZICHTIG! Gevaar voor letsel door

heet water! Als de pomp langdurig (> 10 minuten) moet draaien tegen een gesloten drukzijde in, kan het water in de pomp aanzienlijk worden verhit en onverwacht naar buiten spuiten!

■ Haal de stekker uit het stopcontact en laat pomp en water afkoelen.
■ Controleer het waterpeil aan de zuigzijde.
■ Controleer de dichtheid van de leidingen.
■ Controleer de installatie van de aanzuig- en persleiding.
■ Neem de pomp pas weer in gebruik nadat alle storingen zijn verholpen!

3.1 Algemeen veiligheidsinstructies

- Dit apparaat kan worden gebruikt door personen met verminderde fysieke, zintuiglijke of mentale capaciteiten of een gebrek aan erva-

ring en kennis, als zij onder toezicht staan of geïnstrueerd zijn over het veilige gebruik van het apparaat en de daaruit voortvloeiende gevaren begrijpen. Kinderen mogen niet met het apparaat spelen.

■ Personen met zeer sterke en complexe beperkingen kunnen behoeften hebben die boven de hier beschreven aanwijzingen uit gaan.
Pompen die niet als vorstbestendig zijn gemarkeerd, mogen bij vorst niet buiten staan.
De pomp nooit aan de voedingskabel opti- len, transporteren of bevestigen. De voe- dingskabel niet gebruiken om de stekker uit het stopcontact te trekken.
■ Het eigenhandig aanbrengen van veranderingen of ombouwen van de pomp is verboden. Reparaties mogen alleen door onze service-dienst worden uitgevoerd.
■ Trek de stekker uit het stopcontact voordat u aan het apparaat werkt. De stekker beschermen tegen vocht.
De pomp en de verlengkabel uitsluitend in onbeschadigde hoedanigheid gebruiken. Beschadigde apparaten mogen niet worden gebruikt.
■ Houd een veiligheidsafstand t.o.v. dieren of schakel de pomp uit als er dieren in de buurt komen.

3.2 Elektrische veiligheid

■ Wanneer er zich personen in het zwembad of de tuinvijver bevinden, mag de pomp niet worden bediend.
De netspanning in huis moet overeenstemmen met de vermeldingen voor netspanning in de Technische Gegevens; gebruik geen andere voedingsspanning.
De pomp mag uitsluitend worden gebruikt met een elektrische inrichting die voldoet aan de vereisten vermeld in DIN/VDE 0100, Paragraaf 737, 738 en 702. Ter beveiliging moet een hoofdschakelaar van 10 A en een aardlekschakelaar met een nominale lekstroom van 10/30 mA worden geïnstalleerd.
- Gebruik alleen een verlengingskabel die geschikt is voor gebruik buitenshuis en met een minimale doorsnede van 1,5 mm ^2 . Wikkel een kabeltrommel altijd helemaal af.
Beschadigde of sterk verslechterde verlengingskabels mogen niet gebruikt worden.

■ Vooraf aan de inbedrijfstelling de hoeda-nigheid van uw verlengkabel controleren.

• Indien de aansluitkabel verlengd moet worden, mag er alleen een kabel van het type H07RN-F en een verbindingsmof worden gebruikt. Deze werkzaamheid mag alleen door een elektrotechnisch deskundige worden uitgevoerd.
  Als de voedingskabel beschadigd is moet hij door de fabrikant, zijn klantenservice of een soortgelijk gekwalificeerd persoon worden vervangen om gevaren te voorkomen.

4 MONTAGE

4.1 Monteren van drukleiding

4.1.1 TWIN (afbeelding A)

1. Aansluithoek (7) in de pomputgang draaien.
2. Combinatiefitting (4) op de aansluithoek draaien.
3. Slang aan de combinatiefitting bevestigen.

4.1.2 SUB (afbeelding C)

1. Combinatiefitting (4) op de aansluithoek draaien.
2. Slang aan de combinatiefitting bevestigen.

i OPMERKING De combinatiefitting kan worden afgesneden naargelang de gekozen slangaansluiting. Gebruik een zo groot mogelijke slangdiameter.

4.2 Verstelbare voet instellen (afbeelding E)

4.2.1 TWIN

1. Verstelbare voet (6) naar rechts draaien. De verstelbare voet klikt los.
2. Verstelbare voet op "O" of "U" zetten.
3. Verstelbare voet naar links draaien. De verstelbare voet klikt weer vast.

4.2.2 SUB

1. Draai de verstelbare voet 90° naar links, zo- dat deze in de bovenste positie komt.
2. Draai de verstelbare voet 90° naar rechts, zo- dat deze in de onderste positie komt.

i OPMERKING De combinatiefitting kan worden afgesneden naargelang de gekozen slangaansluiting. Gebruik een zo groot mogelijke slangdiameter.

5 INGEBRUIKNAME

5.1 Veiligheid

LET OP! Gevaar voor overstroming! Bij storingen aan de pomp kan er water vrijkomen en gevolgschade door overstroming veroorzaken.

■ Voorkom door geschikte maatregelen dat bij een storing aan de pomp gevolgschade door overstroming zou kunnen optreden.
■ Voorkom door geschikte maatregelen dat bij een storing aan de pomp gevolgschade door overstroming zou kunnen optreden.
- Gebruik de pomp aan een touw hangend of let op een veilige stand van de pomp.
- Gebruik de pomp uitsluitend wanneer deze volkomen is ondergedompeld.
■ Houd voldoende afstand aan ten opzichte van de ondergrond.
Laat de pomp nooit draaien terwijl de drukleiding is afgesloten.
- Let bij gebruik in zinkputten steeds op de afdoende dimensionering.
■ Zorg dat de put voor lopende mensen en dieren steeds veilig is afgedekt.

6 BEDIENING

6.1 Aanzetten van de pomp

LET OP! Gevaar voor schade aan het apparaat! De pomp mag geen vaste bestanddelen aanzuigen. Door zand en andere schurende bestanddelen in de verpompte vloeistof raakt de pomp defect.

- Let erop dat er geen vaste voorwerpen in het te pompen medium terecht kunnen komen.

1. Voedingskabel (1) geheel afrollen.
2. Controleer of elektrische aansluitpunten veilig zijn aangebracht en niet nat kunnen worden.

Modellen met vlotterschakelaar

1. Klempositie wijzigen en de schakelpunten van de vlotterschakelaar (10) individueel afstellen.
2. Kabel van de vlotterschakelaar aan het pomphuis vastklemmen. Aanbevolen kabel-lengte van vlotterschakelaar ca. 100 mm.

Modellen met niveauschakelaar

i OPMERKING Gebruik bij een modderige, zandige of steenachtige ondergrond een geschikte plaat om de pomp veilig op te plaatsen.

1. Niveauschakelaar (8) naar de betreffende hoogte schuiven en daarmee de schakelpun- ten instellen.

2. Pomp langzaam in de te pompen vloeistof dompelen. Houd de pomp hierbij iets schuin zodat eventueel ingesloten lucht kan ont-snappen.

3. Stekker in het stopcontact steken.

De pomp schakelt via de vlotterschakelaar bij het bereiken van een bepaalde waterstand automatisch in en bij het dalen van de waterstand tot uitschakelhoogte automatisch uit.

6.2 Pomp uitschakelen

1. Trek de lichtnetstekker uit het stopcontact.

6.3 Automatisch bedrijf

1. Stel in automatisch bedrijf de verstelbare voet in op de positie „U“ (onder), om een zo groot mogelijke pompcapaciteit te verkrijgen.
2. Stekker in het stopcontact steken.

Modellen met vlotterschakelaar

1. Zet de bedrijfskeuzeschakelaar op de netstekker in de stand „AUTO“ (Afb. G).

Modellen met niveauschakelaar

1. Schuif de niveauschakelaar naar boven naar de gewenste inschakelhoogte (Afb. I).

De pomp schakelt bij het bereiken van een be-paalde waterstand (inschakelhoogte) dankzij de vlotterschakelaar automatisch in en bij het dalen van de waterstand tot de uitschakelhoogte weer uit; zie de technische gegevens.

6.4 Handmatig bedrijf

In handmatig bedrijf kan het water worden afgepompt tot op een zeer lage restwaterhoogte.

Minimum waterpeil voor de inbedrijfstelling: zie technische gegevens.

6.5 Afpompen tot op restwaterhoogte

LET OP! Gevaar voor schade aan het apparaat! Bij het afpompen is er kans dat de pomp droogloopt en er daardoor schade aan het apparaat optreedt.

• Bij het afpompen tot restwaterhoogte moet de pomp voortdurend worden gecontroleerd om te voorkomen dat de pomp droog loopt.
  Zet de pomp bij het bereiken van de restwaterhoogte door loshalen van de lichtnetstekker buiten bedrijf.

Voor afpompen tot op restwaterhoogte de verstelbare voet in de positie "O" (boven) zetten:

1. Trek de lichtnetstekker uit het stopcontact.

Modellen met vlotterschakelaar

1. Zet de bedrijfskeuzeschakelaar op „MAN“ (Afb. G). De pomp schakelt in en begint te pompen.

Modellen met niveauschakelaar

1. Schuif de niveauschakelaar naar boven in de positie „MAN“ (Afb. I).

i OPMERKING Zodra het waterniveau onder de restwaterhoogte komt, zal de pomp lucht gaan aanzuigen. In dat geval moet de pomp bij stijgen-de waterstand en alvorens in te schakelen eerst worden ontlucht.

7 ONDERHOUD EN VERZORGING

7.1 Reinigen van de pomp

OPMERKING Na het verpompen van chloorhoudend zwembadwater of vloeistoffen die resten achterlaten, moet de pomp met schoon water worden doorgespoeld.

1. Reinig de aanzuigsleuf van de zuigvoet indien nodig met schoon water.

7.2 Niveauschakelaar demonteren/monteren

1. Bevestigingsschroef (2) losdraaien en huis van de niveauschakelaar (1) eerst naar boven en dan naar voren klappen.
2. Vlotter (4) en geleiders (3) reinigen.
3. Vlotter weer inbouwen in de geleiders.
4. Huis van de niveauschakelaar weer terugplaatsen en naar beneden drukken.
5. Bevestigingsschroef vastdraaien.

7.3 Verstelbare voet demonteren/monteren

TWIN-pomp

1. Borgschroeven (7) losdraaien en de verstelbare voet (6) uit het pomphuis (8) trekken.
2. Reinig de verstelbare voet en het pomphuis.
3. Verstelbare voet terug in het pomphuis plaatsen, uitlijnen en borgschroeven weer vastdraaien.

8 HULP BIJ STORINGEN

⚠️ GEVAAR! Gevaar voor elektrische schok! Bij werkzaamheden aan de pomp is er gevaar voor een elektrische schok.

■ Haal bij werkzaamheden voor het verhelpen van storingen altijd eerst de stekker los.
■ Laat een storing in de elektrische installatie verhelpen door een deskundig elektrotechnicus.

i OPMERKING Neem contact op met onze deskundige klantenservice wanneer storingen niet kunnen worden verholpen.

Storing Mogelijke oorzaak Oplossing
Motor draait niet. Pomprotor geblokkeerd. Verwijder de vervuiling aan de aan-zuigzijde. Reinig met geschikt ge-reedschap via de opening aan deachterkant van de motorbehuizing.

Alleen pompen met niveauschakelaar
Pomp blijft doorlopen. Vlotter geblokkeerd.Schakelaar verkeerd ingesteld.	Vlotter reinigen.Schakelaar correct instellen.
De pomp is altijd uit. Vlotter geblokkeerd.Waterniveau te laag.	Vlotter reinigen.

9 OPSLAG

HOPMERKING Bij gevaar voor vorst moet het systeem volledig geleegd en de pomp op een vorstveilige plek bewaarde worden.

10 VERWIJDEREN

Elektrische en elektronische apparaten ho- ren niet bij het gewone afval, maar moeten afzonderlijk worden gerecycled!

12 INFORMATIE BIJ DE CONFORMITEITSVERKLARING

We verklaren hierbij onder onze eigen verant- woordelijkheid dat dit product, zoals het op de markt wordt gebracht, voldoet aan de eisen van

Verpakking, apparaat en toebehoren zijn vervaardigd van materialen die voor hergebruik geschikt zijn. Verwijder deze daarom dienovereenkomstig.

11 KLANTENSERVICE/SERVICE CENTRE

Voor vragen over garantie, reparatie of reserve-onderdelen kunt u contact opnemen met het dichtstbijzijnde AL-KO service centre. Deze vindt u op internet op het volgende adres: www.alko-garden.com/service-contacts

Verdere informatie over reserveonderdelen vindt u op: www.alko-garden.com/spareparts

de geharmoniseerde EU-richtlijnen, de EU-veiligheidsnormen en de productspecifieke normen. De conformiteitsverklaring is deel van de gebruikshandleiding en wordt met de machine meegeleverd.

13 GARANTIE

Eventueel binnen de wettelijke termijn voor aansprakelijkheid optredende materiaal- of fabricagefouten van het apparaat worden naar eigen oordeel door ons verholpen, hetzij door reparatie of door levering van een vervangend apparaat. De geldende termijn voor aansprakelijkheid hangt in elk geval af van de wetgeving in het land waarin het apparaat werd aangeschaft.

Onze garantie geldt alleen bij:

■ naleving van deze gebruikershandleiding
■ Deskundig gebruik
■ Gebruik van originele reserveonderdelen

De garantie vervalt bij:

■ Eigenhandig uitgevoerde reparatiepogingen
■ Eigenhandig aangebrachte technische wijzigingen
- Gebruik voor andere doeleinden dan het gebruiksdoel

Van de garantie zijn uitgesloten:

■ lakschade opgetreden als gevolg van normaal gebruik
■ Slijtageonderdelen die op de reserveonderdelenkaart met een kader xxxxxx (x) zijn aangeduid

De garantietermijn begint bij de aanschaf door de eerste eindgebruiker. Maatgevend is daarbij de datum op de kassabon. Ga met deze garantieverklaring en de originele kassabon naar uw dealer of naar de dichtstbijzijnde klantenservice. Deze verklaring laat het vorderingsrecht van de koper jegens de verkoper wegens defecten aan het apparaat onverlet.

TRADUCTION DE LA NOTICE D'UTILISATION ORIGINALE

Table des matières
