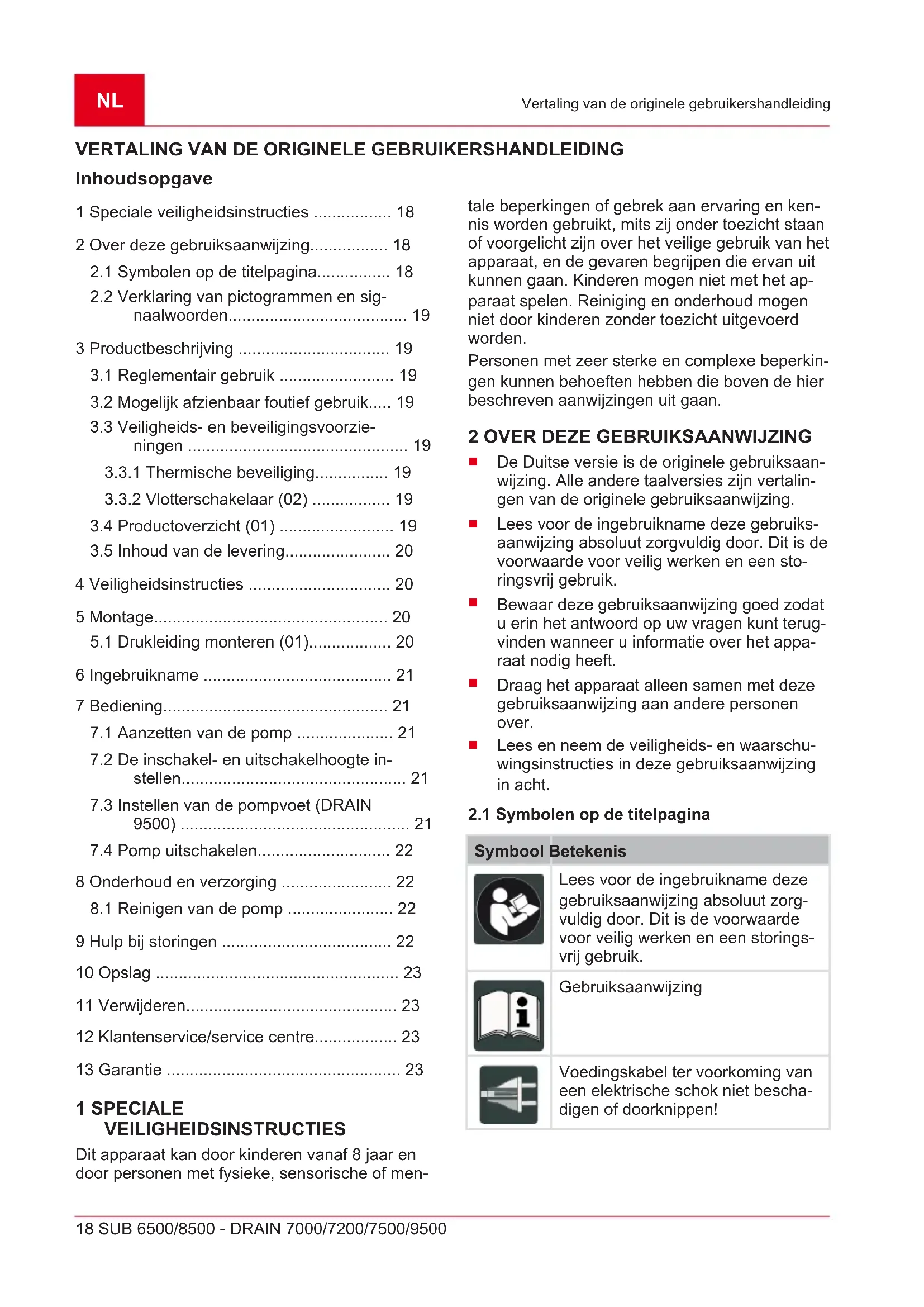

Inhoudsopgave 1 Speciale veiligheidsinstructies ................. 18 2 Over deze gebruiksaanwijzing................. 18

3.2 Mogelijk afzienbaar foutief gebruik..... 19

3.3 Veiligheids- en beveiligingsvoorzie-

7.2 De inschakel- en uitschakelhoogte in-

stellen................................................. 21

7.3 Instellen van de pompvoet (DRAIN

• 9 Hulp bij storingen p. 22
• 10 Opslag p. 23
• 11 Verwijderen p. 23
• 12 Klantenservice/service centre p. 23
• 13 Garantie 1 SPECIALE VEILIGHEIDSINSTRUCTIES Dit apparaat kan door kinderen vanaf 8 jaar en door personen met fysieke, sensorische of men- tale beperkingen of gebrek aan ervaring en ken- nis worden gebruikt, mits zij onder toezicht staan of voorgelicht zijn over het veilige gebruik van het apparaat, en de gevaren begrijpen die ervan uit kunnen gaan. Kinderen mogen niet met het ap- paraat spelen. Reiniging en onderhoud mogen niet door kinderen zonder toezicht uitgevoerd worden. Personen met zeer sterke en complexe beperkin- gen kunnen behoeften hebben die boven de hier beschreven aanwijzingen uit gaan. p. 23

2 OVER DEZE GEBRUIKSAANWIJZING

De Duitse versie is de originele gebruiksaan- wijzing. Alle andere taalversies zijn vertalin- gen van de originele gebruiksaanwijzing.

Lees voor de ingebruikname deze gebruiks- aanwijzing absoluut zorgvuldig door. Dit is de voorwaarde voor veilig werken en een sto- ringsvrij gebruik.

Bewaar deze gebruiksaanwijzing goed zodat u erin het antwoord op uw vragen kunt terug- vinden wanneer u informatie over het appa- raat nodig heeft.

Draag het apparaat alleen samen met deze gebruiksaanwijzing aan andere personen over.

Lees en neem de veiligheids- en waarschu- wingsinstructies in deze gebruiksaanwijzing in acht.

2.1 Symbolen op de titelpagina

Symbool Betekenis Lees voor de ingebruikname deze gebruiksaanwijzing absoluut zorg- vuldig door. Dit is de voorwaarde voor veilig werken en een storings- vrij gebruik. Gebruiksaanwijzing Voedingskabel ter voorkoming van een elektrische schok niet bescha- digen of doorknippen!467769_i 19 Productbeschrijving

2.2 Verklaring van pictogrammen en

signaalwoorden GEVAAR! Wijst op een direct gevaarlijke si- tuatie, die, wanneer ze niet vermeden wordt, tot de dood of tot een ernstig letsel leidt. WAARSCHUWING! Wijst op een potentieel gevaarlijke situatie, die, wanneer ze niet verme- den wordt, tot de dood of tot een zwaar letsel kan leiden. VOORZICHTIG! Wijst op een potentieel ge- vaarlijke situatie, die, wanneer ze niet vermeden wordt, tot een licht of middelzwaar letsel kan lei- den. LET OP! Wijst op een situatie, die, wanneer ze niet vermeden wordt, tot materiële schade kan leiden. OPMERKING Speciale aanwijzingen voor meer duidelijkheid en een beter gebruik. 3 PRODUCTBESCHRIJVING In deze gebruikershandleiding worden verschil- lende pompmodellen beschreven. U kunt uw mo- del identificeren aan de hand van het typeplaatje.

3.1 Reglementair gebruik

De pomp is bestemd voor particulier gebruik in huis en tuin. Hij mag alleen worden gebruikt bin- nen de grenswaarden en overeenkomstig de technische gegevens. De pomp is geschikt voor:

afvoeren van water na een overstroming

het rond- en leegpompen van reservoirs (bijv. zwembassins)

uitpompen van water uit bronnen en schach- ten

Ontwateren van drainages en zinkputten (al- leen bij pomp DRAIN). De pomp is uitsluitend geschikt voor het pompen van de volgende vloeistoffen:

chloorhoudend water (zoals in zwembaden)

Vuil water met max. 5% zweefstoffen en een korrelgrootte met een diameter van max.30mm (alleen bij pomp DRAIN). Elke ander of verdergaand gebruik wordt aange- merkt als oneigenlijk gebruik.

3.2 Mogelijk afzienbaar foutief gebruik

De pomp mag niet worden gebruikt voor continue werking. De pomp is niet geschikt voor het ver- pompen van:

vloeibare levensmiddelen

bijtende vloeistoffen, chemicaliën

bijtende, brandbare, explosieve of gas produ- cerende chemicaliën of vloeistoffen

vloeistoffen die warmer zijn dan 35 °C

zandhoudend water en schurende vloeistof- fen (alleen bij pomp SUB).

beveiligingsvoorzieningen WAARSCHUWING! Gevaar voor letsel. Defecte en buiten werking gestelde veiligheids- en beschermingsapparatuur kunnen ernstig letsel veroorzaken.

Laat defecte veiligheids- en beschermingsap- paratuur repareren.

De veiligheids- en beschermingsuitrusting nooit buiten werking stellen.

3.3.1 Thermische beveiliging

De pomp is uitgevoerd met een thermische be- veiliging die de motor uitschakelt bij oververhit- ting. Na een afkoelfase van circa 15 - 20 minuten schakelt de pomp weer automatisch in. Gebruik de pomp uitsluitend wanneer hij volko- men is ondergedompeld.

3.3.2 Vlotterschakelaar (02)

De pomp schakelt bij het bereiken van een be- paalde waterstand (inschakelhoogte) door de vlotterschakelaar automatisch in (02/a) en bij het dalen van de waterstand tot de uitschakelhoogte weer uit (02/b). De vlotterschakelaar moet zich vrij op het wateroppervlak kunnen bewegen.

3.4 Productoverzicht (01)

Nr. Onderdeel 1 Draaggreep 2 Combinatiefitting 3 Pompuitgang 4 Aansluithoek* 5 VlotterschakelaarNL

20 SUB 6500/8500 - DRAIN 7000/7200/7500/9500

Veiligheidsinstructies Nr. Onderdeel 6 Voedingskabel 7 Pomphuis 8 Aanzuigsleuf 9 Verstelbare pompvoet** 10 Kabelklemvoorziening 11 Klem continue werking***

• Alleen SUB 6500 / DRAIN 7000/7200/7500 ** Alleen DRAIN 9500 *** Alleen SUB 8500 / DRAIN 9500

3.5 Inhoud van de levering

SUB 6500 / DRAIN 7000/7200/7500: De pomp wordt gebruiksklaar met combinatiefitting, aan- sluithoek en gebruiksaanwijzing aangeleverd. SUB 8500 / DRAIN 9500: De pomp wordt ge- bruiksklaar met combinatiefitting en gebruiksaan- wijzing aangeleverd. 4 VEILIGHEIDSINSTRUCTIES GEVAAR! Risico bij het aanraken van stroomvoerende onderdelen! Een defect aan de pomp of aan de verlengkabel kan ernstig let- sel veroorzaken!

Neem de stekker onmiddellijk uit het stopcon- tact.

Sluit het apparaat via een FI-veiligheidsscha- kelaar met een nominale foutstroom <30mA aan. VOORZICHTIG! Gevaar voor letsel door heet water! Als de pomp langdurig (>10minu- ten) moet draaien tegen een gesloten drukzijde in, kan het water in de pomp aanzienlijk worden verhit en onverwacht naar buiten spuiten!

Haal de stekker uit het stopcontact en laat pomp en water afkoelen.

Controleer het waterpeil aan de zuigzijde.

Controleer de dichtheid van de leidingen.

Controleer de installatie van de aanzuig- en persleiding.

Neem de pomp pas weer in gebruik nadat al- le storingen zijn verholpen!

De pomp mag nooit aan de voedingskabel opgetild, getransporteerd of bevestigd wor- den. Gebruik de voedingskabel niet om de stekker uit het stopcontact te trekken.

Eigenmachtige veranderingen of ombouw- werkzaamheden aan de pomp zijn verboden. Reparaties mogen alleen door onze service- dienst worden uitgevoerd.

Trek de stekker uit het stopcontact voordat u aan het apparaat werkt. Bescherm de stekker tegen vocht.

Gebruik de pomp en de verlengkabel uitslui- tend in technisch correcte staat. Beschadigde apparaten mogen niet worden gebruikt.

Houd een veiligheidsafstand t.o.v. dieren aan of schakel de pomp uit als er dieren in de buurt komen. Elektrische veiligheid

Wanneer zich personen in het zwembad of de tuinvijver bevinden, mag de pomp niet worden gebruikt.

De voeding van het huis moet overeenkomen met de voeding als vermeld in de technische gegevens, gebruik geen andere voedings- spanning.

Het apparaat mag uitsluitend worden gebruikt met een elektrische voorziening die voldoet aan de vereisten vermeld in DIN/VDE 0100, deel 737, 738 en 702. Om veiligheidsredenen moet een contactverbreker 10A worden ge- installeerd.

Gebruik alleen verlengkabels die voor het ge- bruik in de buitenlucht zijn bestemd – mini- male doorsnede 3x 1,5mm

, kwaliteit H07RN-F volgens DIN57282/57245 met spatwaterdichte aansluiting. Rol een kabel- trommel altijd helemaal af.

Controleer telkens vóór ingebruikname de toestand van uw verlengkabel. 5 MONTAGE

5.1 Drukleiding monteren (01)

OPMERKING De combinatiefitting kan wor- den afgesneden naargelang de gekozen slan- gaansluiting. Gebruik een zo groot mogelijke slangdiameter.

1. SUB 6500 / DRAIN 7000/7200/7500: Aan-

sluithoek (01/4) in de pompuitgang (01/3) draaien. Combinatiefitting (01/2) in de aan- sluithoek draaien.

2. SUB 8500 / DRAIN 9500: Combinatiefitting

(01/2) in de pompuitgang (01/3) draaien.

3. Bevestig de slang op de combinatiefitting.467769_i 21

4. Bevestig de voedingskabel (01/6) met kabel-

binders aan de drukleiding.

5. Rol de voedingskabel helemaal af.

6. Steek de stekker in het stopcontact.

6 INGEBRUIKNAME LET OP! Gevaar voor overstroming! Bij sto- ringen aan de pomp kan er water vrijkomen en gevolgschade door overstroming veroorzaken.

Voorkom door geschikte maatregelen dat bij een storing aan de pomp gevolgschade door overstroming zou kunnen optreden. LET OP! Gevaar voor schade aan het appa- raat! Als de drukleidingen niet geheel leeg zijn, ontlucht de pomp niet vanzelf en er kan schade aan de pomp optreden.

Bij het onieuw in bedrijf stellen na het opha- len uit de put moet erop gelet worden dat de drukleiding geheel leeg is.

Gebruik de pomp aan een touw hangend of let op een veilige positie van de pomp (staand of horizontaal liggend).

Gebruik de pomp uitsluitend wanneer deze helemaal is ondergedompeld.

Houd voldoende afstand tot de ondergrond.

Laat de pomp nooit draaien terwijl de druklei- ding is afgesloten.

Let bij gebruik in mijnputten altijd op voldoen- de dimensionering.

Zorg dat de mijnput voor lopende mensen en dieren steeds veilig is afgedekt. 7 BEDIENING

7.1 Aanzetten van de pomp

LET OP! Gevaar voor schade aan het appa- raat! De pomp mag geen vaste bestanddelen aanzuigen. Door zand en andere schurende be- standdelen in de verpompte vloeistof raakt de pomp defect.

Let erop dat er geen vaste voorwerpen in het te pompen medium terecht kunnen komen. OPMERKING Gebruik bij een modderige, zandige of steenachtige ondergrond een geschik- te plaat om de pomp veilig op te plaatsen.

1. Rol de voedingskabel (01/6) helemaal af.

2. Controleer of elektrische aansluitpunten veilig

zijn aangebracht en niet nat kunnen worden.

3. In- en uitschakelhoogte instellen (zie Hoofd-

stuk 7.2 "De inschakel- en uitschakelhoogte instellen", pagina21).

4. Alleen DRAIN 9500: Verstelbare pompvoet

instellen (zie Hoofdstuk 7.3 "Instellen van de pompvoet (DRAIN 9500)", pagina21).

5. Dompel de pomp langzaam in de te pompen

vloeistof. Houd de dompelpomp hierbij iets schuin zodat eventueel ingesloten lucht kan ontsnappen.

6. Steek de stekker in het stopcontact.

7.2 De inschakel- en uitschakelhoogte

instellen De kabel van de vlotterschakelaar (03/2) wordt aan de kabelklemvoorziening (03/1) vastge- klemd. Door de positie van de klem aan te pas- sen, kunnen de schakelpunten van de vlotter- schakelaar individueel worden ingesteld. Aanbe- volen kabellengte van de vlotterschakelaar ca. 120 mm. Alleen SUB 8500/ DRAIN 9500: Voor continue werking kan de kabel van de vlotterschakelaar (03/2) in de klem continue werking (03/3) worden vastgehaakt. LET OP! Gevaar voor schade aan het appa- raat! Bij het afpompen is er kans dat de pomp droogloopt en er daardoor schade aan het appa- raat optreedt.

Bij het afpompen tot restwaterhoogte moet de pomp voortdurend worden gecontroleerd om te voorkomen dat de pomp droog loopt.

Zet de pomp bij het bereiken van de restwa- terhoogte door loshalen van de lichtnetstek- ker buiten bedrijf. OPMERKING Zodra het waterniveau onder de restwaterhoogte komt, zal de pomp lucht gaan aanzuigen. In dat geval moet de pomp bij stijgen- de waterstand en alvorens in te schakelen eerst worden ontlucht.

7.3 Instellen van de pompvoet (DRAIN 9500)

Met behulp van de verstelbare pompvoet (04/1) kan de grootte van de aanzuigspleten worden (01/8) verkleind. Daardoor wordt er vlakker afge- pompt, grotere materialen worden niet meer aan- gezogen en de transporthoeveelheid wordt gere- duceerd.

Draai de verstelbare pompvoet linksom (04/ a) om de grootte van de aanzuigspleten te verkleinen.NL

22 SUB 6500/8500 - DRAIN 7000/7200/7500/9500

Onderhoud en verzorging

Draai de verstelbare pompvoet rechtsom (04/ b) om de grootte van de aanzuigspleten te vergroten.

7.4 Pomp uitschakelen

1. Trek de lichtnetstekker uit het stopcontact.

8 ONDERHOUD EN VERZORGING

8.1 Reinigen van de pomp

OPMERKING Na het verpompen van chloorhoudend zwembadwater of vloeistoffen die resten achterlaten, moet de pomp met schoon water worden doorgespoeld.

1. Aanzuigspleten (01/8) indien nodig met

GEVAAR! Gevaar voor elektrische schok! Bij werkzaamheden aan de pomp is er gevaar voor een elektrische schok.

Haal bij werkzaamheden voor het verhelpen van storingen altijd eerst de stekker los.

Laat een storing in de elektrische installatie verhelpen door een deskundig elektrotechni- cus. OPMERKING Neem contact op met onze deskundige klantenservice wanneer storingen niet kunnen worden verholpen. Storing Mogelijke oorzaak Oplossing Motor draait niet. Pomprotor geblokkeerd. Verwijder de vervuiling in het aanzuigbereik. Reinig met ge- schikt gereed- schap via de opening aan de achterkant van de motorbehui- zing. Thermische beveiligings- schakelaar heeft uitge- schakeld. Wachten totdat de thermische beveiligings- schakelaar de pomp weer in- schakelt. Let op de maximale temperatuur van de te pompen vloeistof. Laat de pomp nakij- ken. Geen netspanning aanwezig. Controleer de zekeringen; laat de stroomvoor- ziening controle- ren door een deskundig elek- tricien. Vlotterscha- kelaar scha- kelt niet bij stijgende wa- terstand. Stuur de pomp op naar een AL- KO servicepunt. Pomp draait maar pompt geen vloei- stof. Lucht aanwe- zig in het pomphuis. Ontlucht de pomp door deze schuin te hou- den. Verstopping aan de aan- zuigzijde. Verwijder de vervuiling in het aanzuigbereik. Drukleiding gesloten. Open de druklei- ding. Drukslang ge- knikt. Breng de drukslang in or- de.467769_i 23 Opslag Storing Mogelijke oorzaak Oplossing Gepompte hoeveelheid water te ge- ring Slangdiame- ter te klein. Gebruik een drukslang met grotere diame- ter. Verstopping aan de aan- zuigzijde. Verwijder de vervuiling in het aanzuigbereik. Opvoerhoog- te te groot. Let op de max. opvoerhoogte, zie de techni- sche gegevens! 10 OPSLAG OPMERKING Bij gevaar voor vorst moet het systeem volledig geleegd en de pomp op een vorstveilige plek bewaarde worden. 11 VERWIJDEREN Elektrische en elektronische apparaten ho- ren niet bij het gewone afval, maar moeten afzonderlijk worden gerecycled! Verpakking, apparaat en toebehoren zijn vervaar- digd van materialen die voor hergebruik geschikt zijn. Verwijder deze daarom dienovereenkomstig. 12 KLANTENSERVICE/SERVICE CENTRE Voor vragen over garantie, reparatie of reserve- onderdelen kunt u contact opnemen met het dichtstbijzijnde AL-KOservice centre. Deze vindt u op internet op het volgende adres: www.al-ko.com/service-contacts 13 GARANTIE Eventueel binnen de wettelijke termijn voor aansprakelijkheid optredende materiaal- of fabricagefou- ten van het apparaat worden naar eigen oordeel door ons verholpen, hetzij door reparatie of door le- vering van een vervangend apparaat. De geldende termijn voor aansprakelijkheid hangt in elk geval af van de wetgeving in het land waarin het apparaat werd aangeschaft. Onze garantie geldt alleen bij:

naleving van deze gebruikershandleiding

Gebruik van originele reserveonderdelen De garantie vervalt bij:

Eigenhandig uitgevoerde reparatiepogingen

Eigenhandig aangebrachte technische wijzi- gingen

Gebruik voor andere doeleinden dan het ge- bruiksdoel Van de garantie zijn uitgesloten:

lakschade opgetreden als gevolg van normaal gebruik

Slijtageonderdelen die op de reserveonderdelenkaart met een kader xxxxxx (x) zijn aangeduid De garantietermijn begint bij de aanschaf door de eerste eindgebruiker. Maatgevend is daarbij de da- tum op de kassabon. Ga met deze garantieverklaring en de originele kassabon naar uw dealer of naar de dichtstbijzijnde klantenservice. Deze verklaring laat het vorderingsrecht van de koper jegens de verkoper wegens defecten aan het apparaat onverlet.FR
