NAUDOJIMO INSTRUKCIJA Drain 9500 Easy AL-KO

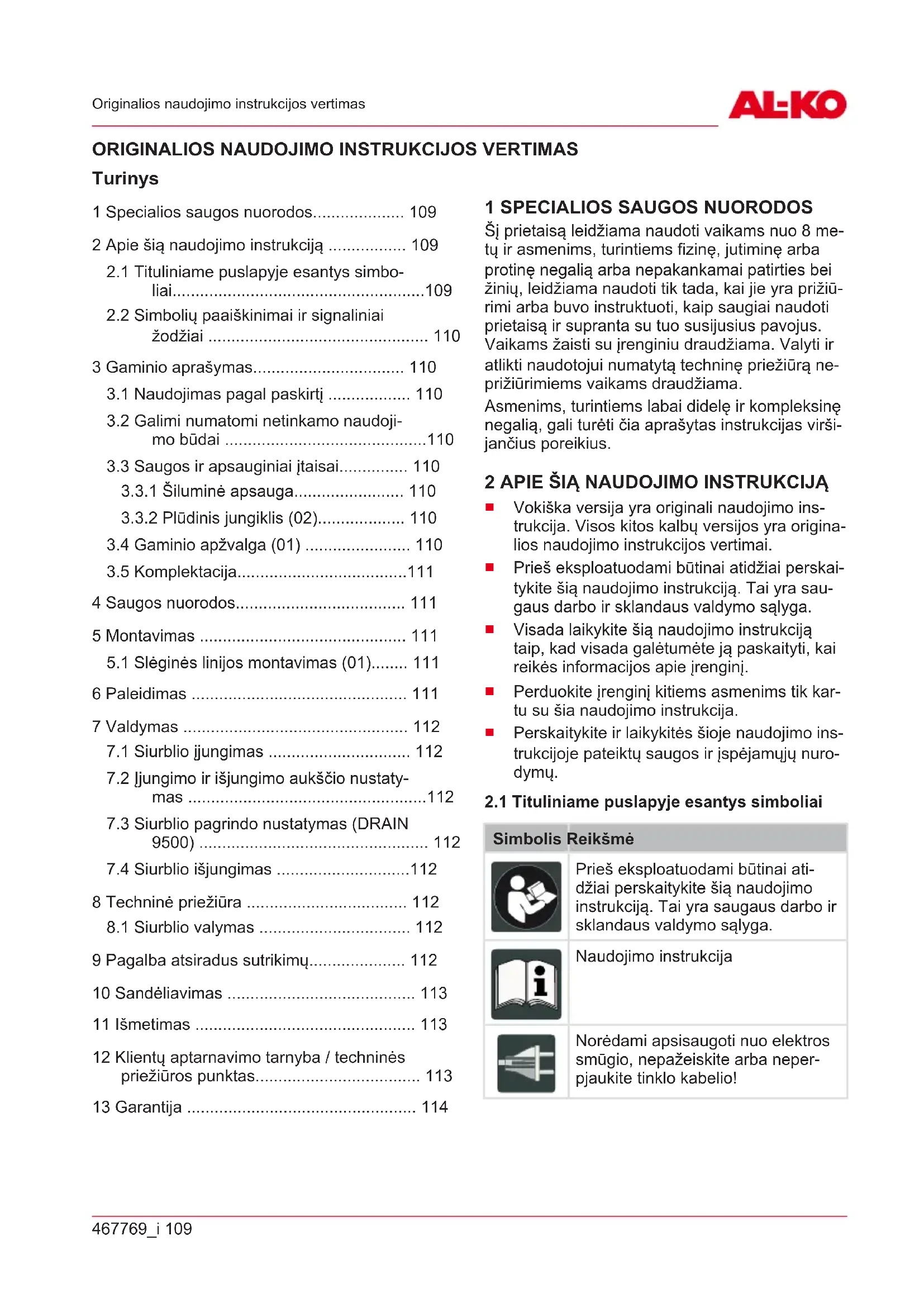

Turinys 1 Specialios saugos nuorodos.................... 109 2 Apie šią naudojimo instrukciją ................. 109

2.1 Tituliniame puslapyje esantys simbo-

liai.......................................................109

2.2 Simbolių paaiškinimai ir signaliniai

žodžiai ................................................ 110 3 Gaminio aprašymas................................. 110

3.1 Naudojimas pagal paskirtį .................. 110

3.3 Saugos ir apsauginiai įtaisai............... 110

3.3.1 Šiluminė apsauga........................ 110

5.1 Slėginės linijos montavimas (01)........ 111

7.2 Įjungimo ir išjungimo aukščio nustaty-

8 Techninė priežiūra ................................... 112

Šį prietaisą leidžiama naudoti vaikams nuo 8 me- tų ir asmenims, turintiems fizinę, jutiminę arba protinę negalią arba nepakankamai patirties bei žinių, leidžiama naudoti tik tada, kai jie yra prižiū- rimi arba buvo instruktuoti, kaip saugiai naudoti prietaisą ir supranta su tuo susijusius pavojus. Vaikams žaisti su įrenginiu draudžiama. Valyti ir atlikti naudotojui numatytą techninę priežiūrą ne- prižiūrimiems vaikams draudžiama. Asmenims, turintiems labai didelę ir kompleksinę negalią, gali turėti čia aprašytas instrukcijas virši- jančius poreikius.

Vokiška versija yra originali naudojimo ins- trukcija. Visos kitos kalbų versijos yra origina- lios naudojimo instrukcijos vertimai.

Prieš eksploatuodami būtinai atidžiai perskai- tykite šią naudojimo instrukciją. Tai yra sau- gaus darbo ir sklandaus valdymo sąlyga.

Visada laikykite šią naudojimo instrukciją taip, kad visada galėtumėte ją paskaityti, kai reikės informacijos apie įrenginį.

Perduokite įrenginį kitiems asmenims tik kar- tu su šia naudojimo instrukcija.

Perskaitykite ir laikykitės šioje naudojimo ins- trukcijoje pateiktų saugos ir įspėjamųjų nuro- dymų.

2.1 Tituliniame puslapyje esantys simboliai

Simbolis Reikšmė Prieš eksploatuodami būtinai ati- džiai perskaitykite šią naudojimo instrukciją. Tai yra saugaus darbo ir sklandaus valdymo sąlyga. Naudojimo instrukcija Norėdami apsisaugoti nuo elektros smūgio, nepažeiskite arba neper- pjaukite tinklo kabelio!LT

2.2 Simbolių paaiškinimai ir signaliniai

žodžiai PAVOJUS! Nurodo gresiančią pavojingą si- tuaciją, kurios neišvengus galimas mirtinas arba sunkus sužalojimas. ĮSPĖJIMAS! Nurodo galimą pavojingą situ- aciją, kurios neišvengus galimas mirtinas arba sunkus sužalojimas. ATSARGIAI! Nurodo galimą pavojingą situ- aciją, kurios neišvengus galimas lengvas arba vi- dutinio sunkumo sužalojimas. DĖMESIO! Nurodo situaciją, kurios neišvengus galima materialinė žala. NUORODA Specialios nuorodos dėl geres- nio suprantamumo ir valdymo.

Šioje naudojimo instrukcijoje aprašomi įvairūs si- urblių modeliai. Identifikuokite savo modelį pagal specifikacijų lentelę.

3.1 Naudojimas pagal paskirtį

Siurblys skirtas privačiam naudojimui name ir so- de. Jį leidžiama eksploatuoti tik atsižvelgiant į naudojimo ribas pagal techninius duomenis. Siurblys tinka:

vandeniui iš šulinių ir šachtų imti,

nuotekoms, kuriose skendinčiųjų medžiagų kiekis ne didesnis kaip 5%,o grūdeliai ne di- desni kaip 30mm skersmens (tik siurblys DRAIN). Kitoks arba leistinas ribas viršijantis naudojimas yra laikomas naudojimu ne pagal paskirtį.

3.2 Galimi numatomi netinkamo naudojimo

būdai Siurblio negalima naudoti nepertraukiamu reži- mu. Jis nėra tinkamas tiekti:

ėsdinančius, degius, sprogius arba garuojan- čius skysčius,

šiltesnius kaip 35 °C skysčius,

smėlėtam vandeniui ir abrazyviniam skysčiui (tik siurblys SUB).

3.3 Saugos ir apsauginiai įtaisai

ĮSPĖJIMAS! Pavojus susižaloti. Dėl pa- žeistų ir išjungtų saugos bei apsauginių įtaisų ga- lima sunkiai susižaloti.

Sugedusius saugos ir apsauginius įtaisus pa- veskite suremontuoti.

Niekada neatjunkite saugos ir apsauginių įtai- sų.

3.3.1 Šiluminė apsauga

Siurblys turi šiluminės apsaugos relę, kuri išjun- gia variklį esant perkaitimui. Po maždaug 15–20 minučių atvėsimo fazės siurblys vėl automatiškai įsijungia. Siurblį eksploatuokite tik tada, kai jis bus visiškai panardintas.

3.3.2 Plūdinis jungiklis (02)

Siurblys plūdiniu jungikliu automatiškai įjungia- mas (02/a) pasiekus tam tikrą vandens lygį (įjun- gimo aukštį) ir vėl išjungiamas (02/b) vandens ly- giui nukritus iki išjungimo aukščio. Plūdinis jungi- klis turi galėti laisvai judėti vandens paviršiuje.

3.4 Gaminio apžvalga (01)

Nr. Konstrukcinė dalis 1 Rankena 2 Kombinuotoji įmova 3 Siurblio išėjimas 4 Jungiamoji alkūnė* 5 Plūdinis jungiklis 6 Tinklo kabelis 7 Siurblio korpusas 8 Įsiurbimo anga 9 Reguliuojamas siurblio pagrindas** 10 Kabelio veržtuvas 11 Ilgalaikės apkrovos gnybtas***467769_i 111 Saugos nuorodos

Nedelsdami ištraukite iš tinklo kištuką.

Prijunkite įrenginį per liekamosios srovės įtai- są, kurio vardinė nebalanso srovė <30mA. ATSARGIAI! Pavojus susižaloti dėl karš- to vandens! Ilgiau veikiant priešais uždarytą slė- gio pusę (>10min.), vanduo siurblyje gali stipriai įkaisti ir nekontroliuojamai išsiveržti!

Atjunkite siurblį nuo tinklo ir leiskite siurbliui ir vandeniui atvėsti.

Patikrinkite vandens lygį įsiurbimo pusėje.

Patikrinkite linijų sandarumą.

Patikrinkite, kaip prijungtos siurbiamoji ir slė- ginė linijos.

Siurblį vėl paleiskite tik pašalinę visus trūku- mus!

Siurblio niekada nekelkite, netransportuokite ir netvirtinkite už tinklo kabelio. Nenaudokite tinklo kabelio, kad ištrauktumėte tinklo kištu- ką iš kištukinio lizdo.

Savavališki siurblio pakeitimai ar pertvarky- mai draudžiami. Remonto darbus leidžiama atlikti tik mūsų klientų aptarnavimo tarnybai.

Atlikdami darbus prie įrenginio, ištraukite tin- klo kištuką. Apsaugokite tinklo kištuką nuo drėgmės.

Naudokite tik nepriekaištingos būklės siurblį ir ilginamuosius kabelius! Draudžiama eksploa- tuoti pažeistus įrenginius.

Laikykitės saugaus atstumo iki gyvūnų arba, jei artinasi gyvūnai, išjunkite siurblį. Elektros sauga

Jei baseine arba sodo tvenkinyje yra žmonių, siurblio naudoti negalima.

Namo tinklo įtampa turi sutapti su tinklo įtam- pos duomenimis, pateikiamais techniniuose duomenyse, – nenaudokite jokios kitos maiti- nimo įtampos.

Įrenginį leidžiama eksploatuoti tik prie elek- tros įrangos pagal DIN/VDE 0100, 737, 738 ir 702 dalis. Kaip apsaugą reikia įrengti 10 A apsauginį laido jungiklį.

Naudokite tik tokius ilginamuosius kabelius, kurie yra numatyti naudoti atvirame ore – ma- žiausias skerspjūvis 3x1,5mm

(H07RN-F kokybė, atitinkantį DIN 57282/57245, apsau- gotas nuo vandens purslų). Kabelių būgnus visada iki galo išvyniokite.

Kiekvieną kartą prieš paleisdami patikrinkite savo ilginamojo kabelio būklę. 5 MONTAVIMAS

5.1 Slėginės linijos montavimas (01)

NUORODA Kombinuotąją įmovą galima nu- pjauti pagal pasirinktą žarnos jungtį. Naudokite didžiausią galimą žarnos skersmenį.

1. SUB 6500 / DRAIN 7000/7200/7500: Įsukite

jungiamąją alkūnę (01/4) į siurblio išėjimą (01/3). Įsukite kombinuotąją įmovą (01/2) į jungiamąją alkūnę.

2. SUB 8500 / DRAIN 9500: Įsukite kombinuo-

tąją įmovą (01/2) į siurblio išėjimą (01/3).

3. Pritvirtinkite žarną prie kombinuotosios įmo-

4. Pritvirtinkite tinklo kabelį (01/6) kabelių riši-

kliais prie slėginės linijos.

5. Išvyniokite visą tinklo kabelį.

6. Įkiškite tinklo kištuką į kištukinį lizdą.

6 PALEIDIMAS DĖMESIO! Apsėmimo pavojus! Atsiradus si- urblio sutrikimų, gali išbėgti vandens ir sukelti su tuo susijusių pažeidimų dėl apsėmimo.

Tinkamomis priemonėmis apsaugokite, kad, atsiradus siurblio sutrikimų, dėl apsemtų vietų neatsirastų nuostolių. DĖMESIO! Įrenginio pažeidimo pavojus! Esant ne iki galo ištuštintoms slėginėms linijoms, oras iš siurblio savaime nepasišalina ir gali būti apgadintas siurblys.

Paleisdami iš naujo, išėmę iš šachtos atkreip- kite dėmesį į tai, kad slėginė linija būtų visiš- kai ištuštinta.LT

Siurblį eksploatuokite pakabinę ant lyno arba užtikrinkite, kad siurblys būtų stabilus (stat- menoje arba horizontalioje padėtyje).

Siurblį eksploatuokite tik tada, kai jis bus vi- siškai panardintas.

Atkreipkite dėmesį į pakankamą atstumą iki pagrindo.

Niekada neleiskite siurbliui veikti priešais už- darytą slėginę liniją.

Šachtose visada atkreipkite dėmesį į pakan- kamus matmenis.

Šachtas visada uždenkite taip, kad būtų sau- gu vaikščioti. 7 VALDYMAS

7.1 Siurblio įjungimas

DĖMESIO! Įrenginio pažeidimo pavojus! Si- urblys negali siurbti kietųjų kūnų. Smėlis ir kitos tiekiamoje terpėje esančios abrazyvinės medžia- gos gadina siurblį.

Atkreipkite dėmesį į tai, kad į tiekiamą terpę negalėtų patekti kietųjų kūnų. NUORODA Jei pagrindas dumblinas, smė- liuotas arba akmenuotas, naudokite tinkamą plokštę, kad būtų užtikrinta stabili siurblio padėtis.

1. Visiškai išvyniokite tinklo kabelį (01/6).

2. Įsitikinkite, kad elektros kištukinės jungtys pri-

taisytos nuo apsėmimo apsaugotoje srityje.

3. Nustatykite įjungimo ir išjungimo aukštį (žr.

Skyrius 7.2 "Įjungimo ir išjungimo aukščio nu- statymas", puslapis112).

4. Tik DRAIN 9500: nustatykite reguliuojamą si-

urblio pagrindą (žr. Skyrius 7.3 "Siurblio pa- grindo nustatymas (DRAIN 9500)", pusla- pis112).

5. Lėtai įmerkite siurblį į tiekiamą terpę. Tuo me-

tu laikykite panardinamąjį siurblį šiek tiek įstri- žai, kad galėtų išeiti galimai patekęs oras.

6. Įkiškite tinklo kištuką į kištukinį lizdą.

7.2 Įjungimo ir išjungimo aukščio

nustatymas Plūdinio jungiklio kabelis (03/2) prispaudžiamas kabelio veržtuvu (03/1). Keičiant fiksavimo padėtį, plūdinio jungiklio jungimo taškus galima nustatyti individualiai. Rekomenduojamas plūdinio jungiklio kabelio ilgis– apie 120 mm. Tik SUB 8500/ DRAIN 9500: Darbui ilgalaikės ap- krovos režimu plūdinio jungiklio kabelį (03/2) gali- ma įkabinti į ilgalaikės apkrovos gnybtą (03/3). DĖMESIO! Įrenginio pažeidimo pavojus! Iš- pumpuojant kyla pavojus, kad siurblys veiks sau- sąja eiga ir taip bus apgadintas įrenginys.

Išsiurbdami iki likutinio vandens aukščio, nuolat prižiūrėkite siurblį ir venkite siurblio sausosios eigos.

Pasiekus likutinį vandens aukštį, siurblį išjun- kite ištraukdami tinklo kištuką. NUORODA Nesiekiant likutinio vandens aukščio, siurblys siurbia orą. Šiuo atveju iš siur- blio reikia pašalinti orą kylant vandens lygiui ir prieš pakartotinį paleidimą.

7.3 Siurblio pagrindo nustatymas (DRAIN

9500) Naudojantis reguliuojamu siurblio pagrindu (04/1) galima sumažinti įsiurbimo angos (01/8) dydį. Taip siurbiama plokštesniame paviršiuje, neįsiur- biamos didesnės medžiagos ir sumažinamas tie- kiamas kiekis.

Jei norite sumažinti įsiurbimo angos dydį, re- guliuojamą siurblio pagrindą pasukite prieš laikrodžio rodyklę (04/a).

Jei norite padidinti įsiurbimo angos dydį, re- guliuojamą siurblio pagrindą pasukite pagal laikrodžio rodyklę (04/ b).

7.4 Siurblio išjungimas

1. Ištraukite tinklo kištuką iš kištukinio lizdo.

NUORODA Atlikus plaukimo baseino chlo- ruoto vandens arba likučius paliekančių skysčių tiekimą siurblį reikia išskalauti švariu vandeniu.

1. Jei reikia, švariu vandeniu išvalykite įsiurbimo

Prieš visus sutrikimų šalinimo darbus ištrauki- te tinklo kištuką.

Leiskite elektrikui pašalinti gedimus elektros įrangoje. NUORODA Jei yra nepataisomų sutrikimų, kreipkitės į mūsų kompetentingą klientų aptarna- vimo tarnybą.467769_i 113 Sandėliavimas Sutrikimas Galima prie- žastis Sprendimo bū- das Neveikia va- riklis. Užsiblokavęs rotorius. Pašalinkite ne- švarumus siurbi- mo srityje. Tin- kamais įrankiais išvalykite pro angą, esančią variklio korpuso gale. Išsijungė ap- sauginis ter- mojungiklis. Palaukite, kol apsauginis ter- mojungiklis vėl įjungs siurblį. At- sižvelkite į mak- simalią tiekia- mos terpės tem- peratūrą. Paves- kite patikrinti si- urblį. Nėra tinklo įtampos. Patikrinkite sau- giklius, leiskite elektrikui pati- krinti elektros maitinimą. Plūdinis jungi- klis nepersi- jungia kylant vandens ly- giui. Siųskite siurblį į AL-KO techni- nės priežiūros punktą. Siurblys vei- kia, bet ne- tiekia. Oras siurblio korpuse. Pašalinkite iš si- urblio orą laiky- dami įstrižai. Siurbimo pu- sės užsikimši- mas. Pašalinkite ne- švarumus siurbi- mo srityje. Uždaryta slė- ginė linija. Atidarykite slėgi- nę liniją. Užlenkta slė- ginė žarna. Ištieskite slėginę žarną. Sutrikimas Galima prie- žastis Sprendimo bū- das Per mažas tiekiamas kiekis Per mažas žarnos skers- muo. Naudokite di- desnę slėginę žarną. Siurbimo pu- sės užsikimši- mas. Pašalinkite ne- švarumus siurbi- mo srityje. Per didelis tiekimo aukš- tis. Atsižvelkite į maks. tiekimo aukštį, žr. tech- ninius duome- nis! 10 SANDĖLIAVIMAS NUORODA Kylant šalčio pavojui, sistemą vi- siškai ištuštinkite ir laikykite siurblį apsaugotoje nuo šalčio vietoje. 11 IŠMETIMAS Elektriniai ir elektroniniai prietaisai nėra buitinės atliekos, todėl jiems priskiriamos atskiros taisyklės arba išmetimas! Pakuotė, įrenginys ir priedai pagaminti iš perdir- bamų medžiagų ir juos reikia atitinkamai šalinti.

Iškilus klausimų dėl garantijos, remonto ir atsargi- nių dalių, kreipkitės į savo artimiausią AL-KO techninės priežiūros skyrių. Jį rasite internete to- kiu adresu: www.al-ko.com/service-contactsLT

114 SUB 6500/8500 - DRAIN 7000/7200/7500/9500

Garantija 13 GARANTIJA Galimus įrenginio medžiagų ar gamybos defektus įstatymų numatytu pretenzijų dėl trūkumų reiškimo senaties termino laikotarpiu mes šaliname savo nuožiūra remonto arba keitimo būdu. Senaties termi- nas nustatomas kiekvienu konkrečiu atveju pagal šalies, kurioje įrenginys buvo įsigytas, teisės aktus. Mūsų garantinis įsipareigojimas galioja tik šiais atvejais:

laikomasi šios naudojimo instrukcijos;

įrenginys tinkamai naudojamas;

naudojamos originalios atsarginės dalys. Garantija nustoja galioti šiais atvejais:

bandoma savarankiškai remontuoti įrenginį;

savarankiškai atliekami techniniai pakeitimai;

įrenginys naudojamas ne pagal paskirtį. Garantija netaikoma:

dažų pažeidimams, atsiradusiems dėl normalaus dėvėjimosi,

susidėvinčiosioms dalims, atsarginių dalių kortelėje xxxxxx (x) pažymėtoms rėmeliu. Garantinis laikotarpis prasideda nuo dienos, kurią įrenginį pirmą kartą įsigyja galutinis vartotojas. Le- miama yra pirkimo dokumente nurodyta data. Kreipkitės su šia garantijos deklaracija ir originaliu pirki- mo dokumentu į savo pardavėją arba artimiausią įgaliotąjį klientų aptarnavimo skyrių. Ši deklaracija nedaro įtakos įstatymais pagrįstoms pirkėjo pretenzijoms, kurias jis gali pareikšti pardavėjui.467769_i 115 Oriģinālās lietošanas instrukcijas tulkojums ORIĢINĀLĀS LIETOŠANAS INSTRUKCIJAS TULKOJUMS Saturs 1 Īpaši drošības norādījumi......................... 115 2 Par šo lietošanas instrukciju .................... 115
