TK 250 ECO - Siurblys AL-KO - Nemokama naudojimo instrukcija

Produkto tipas	Panardinamasis siurblys
Prekės ženklas	AL-KO
Modelis	TK 250 ECO
Tinkamas naudojimas	Vandens šalinimas potvynių metu, vandens perpylimas arba talpyklų (baseinų) ištuštinimas, vandens siurbimas iš šulinių ar duobių, vandens šalinimas iš drenažų ir šulinių.
Suderinami skysčiai	Švarus vanduo, lietaus vanduo, chloruotas vanduo, buitinis vanduo, nuotekų vanduo su ne daugiau kaip 5 % suspenduotų medžiagų ir didžiausiu dalelių dydžiu 30 mm.
Nesuderinami skysčiai	Geriamasis vanduo, sūrus vanduo, maisto produktai, agresyvūs ar cheminiai agentai, ėsdinantys skysčiai, degūs, sprogūs ar dujiniai skysčiai, skysčiai, kurių temperatūra > 35 °C, smėlingas vanduo arba abrazyviniai skysčiai.
Terminė apsauga	Taip, automatinis paleidimas po maždaug 15–20 minučių.
Plūdinis jungiklis	Taip, reguliuojamas, rekomenduojamas kabelio ilgis maždaug 120 mm.
Slėgio jungtis	Mišrus antgalis ir jungiamasis alkūninis elementas žarnai.
Maitinimas elektra	Buitinis tinklas, rekomenduojama apsauga nuotėkio srovės išjungikliu (30 mA).
Paleidimas	Panardinkite siurblį įstrižai, kad pašalintumėte orą, įkiškite kištuką.
Valymas	Nuplaukite švariu vandeniu po naudojimo su chloruotu vandeniu arba skysčiais, paliekančiais nuosėdas.
Laikymas	Saugoti nuo šalčio, visiškai išleisti sistemą.
Garantija	Teisinis laikotarpis pagal pirkimo šalį, su sąlyga, kad naudojama tinkamai.

Dažnai užduodami klausimai - TK 250 ECO AL-KO

Kokius skysčius galiu siurbti su TK 250 ECO?

Galite siurbti švarų vandenį, lietaus vandenį, chloruotą vandenį (baseinai), buitinį vandenį ir nuotekų vandenį su iki 5 % suspenduotų medžiagų ir iki 30 mm dalelių. Nenaudoti geriamajam vandeniui, sūriam vandeniui, agresyviems skysčiams arba aukštesnei nei 35 °C temperatūrai.

Kaip pradėti naudoti siurblį?

Išvyniokite visą kabelį, įsitikinkite, kad elektros jungtys yra virš vandens, sureguliuokite plūdinį jungiklį (kabelio ilgis maždaug 120 mm), panardinkite siurblį įstrižai į skystį, kad pašalintumėte orą, tada įkiškite kištuką. Siurblys paleidžiamas automatiškai pagal vandens lygį.

Ką daryti, jeigu siurblys neužsiveda?

Pirmiausia patikrinkite elektros maitinimą (saugiklius, kištuką). Jei variklis karštas, gali būti aktyvuota terminė apsauga: palaukite 15–20 minučių, kol atvės. Jei sparnuotė užstrigo, išvalykite siurbimo zoną per galinę korpuso angą. Jei problema išlieka, kreipkitės į AL-KO servisą.

Siurblys veikia, bet netiekia vandens, kodėl?

Tai gali būti dėl oro siurblio korpuse (pašalinkite orą pakreipdami siurblį), užsikimšimo siurbimo angoje (išvalykite), uždaryto slėgio vamzdžio (atidarykite) arba susisukusios žarnos (ištiesinkite).

Kaip siurbti iki liekamojo vandens lygio?

Atjunkite kištuką, nustatykite plūdinį jungiklį aukštyn ir pritvirtinkite, tada vėl įjunkite. Siurblys veikia nuolat. Stebėkite lygį, kad išvengtumėte sauso veikimo, ir atjunkite, kai pasiekiamas norimas lygis.

Ar galiu naudoti siurblį nuolat?

Ne, siurblys nėra skirtas nuolatiniam darbui. Naudokite jį tik vienkartinėms operacijoms, tokioms kaip ištuštinimas ar vandens šalinimas.

Kaip išvalyti siurblį po naudojimo?

Nuplaukite siurblį švariu vandeniu, ypač po to, kai siurbėte chloruotą vandenį arba skysčius, paliekančius nuosėdas. Jei reikia, išvalykite siurbimo angą švariu vandeniu.

Ką daryti esant šalčiui?

Visiškai išleiskite sistemą ir laikykite siurblį nuo šalčio apsaugotoje patalpoje. Nepalikite vandens siurblyje, tai gali jį pažeisti.

Kaip išvengti elektros pavojų?

Naudokite siurblį su 30 mA nuotėkio srovės išjungikliu (FI). Niekada nekėlkite siurblio už kabelio. Prieš kiekvieną naudojimą patikrinkite kabelio ir ilgintuvo būklę. Nenaudokite, jei vandenyje yra žmonių.

Kur rasti atsargines dalis arba techninės priežiūros paslaugas?

Kreipkitės į artimiausią AL-KO techninės priežiūros centrą. Kontaktinė informacija pateikiama internete. Naudokite tik originalias atsargines dalis, kad išlaikytumėte garantiją.

NAUDOJIMO INSTRUKCIJA TK 250 ECO AL-KO

1 Apie šią naudojimo instrukciją 160
1.1 Simbolių paaiškinimai ir signaliniai žodžiai 160
2 Gaminio aprašymas.... 160
2.1 Gaminio apžvalga (1) 160
2.2 Veikimas.... 160
2.3 Šiluminė apsauga.... 160
2.4 Naudojimas pagal paskirti 160
2.5 Galimi netinkamo naudojimo būdai 161
3 Saugos nuorodos.... 161
3.1 Elektros sauga.... 162
4 Montavimas 163
4.1 Sléginès linijos montavimas (1).... 163
5 Paleidimas 163
5.1 Sauga 163
6 Valdymas 164
6.1 Siurblio jungimas (2).... 164
6.2 Siurblio išjungimas 164
6.3 Išsiurbimas iki likutinio vandens aukščio 164
7 Techninė priežiūra 165
7.1 Siurblio valymas 165
8 Sandèliavimas 165
9 Išmetimas 165
10 Pagalba atsiradus sutrikimų.... 165
11 Klientų aptarnavimo tarnyba / techninės priežiūros punktas 166
12 Garantija 167
13 EB atitikties deklaracija.... 167

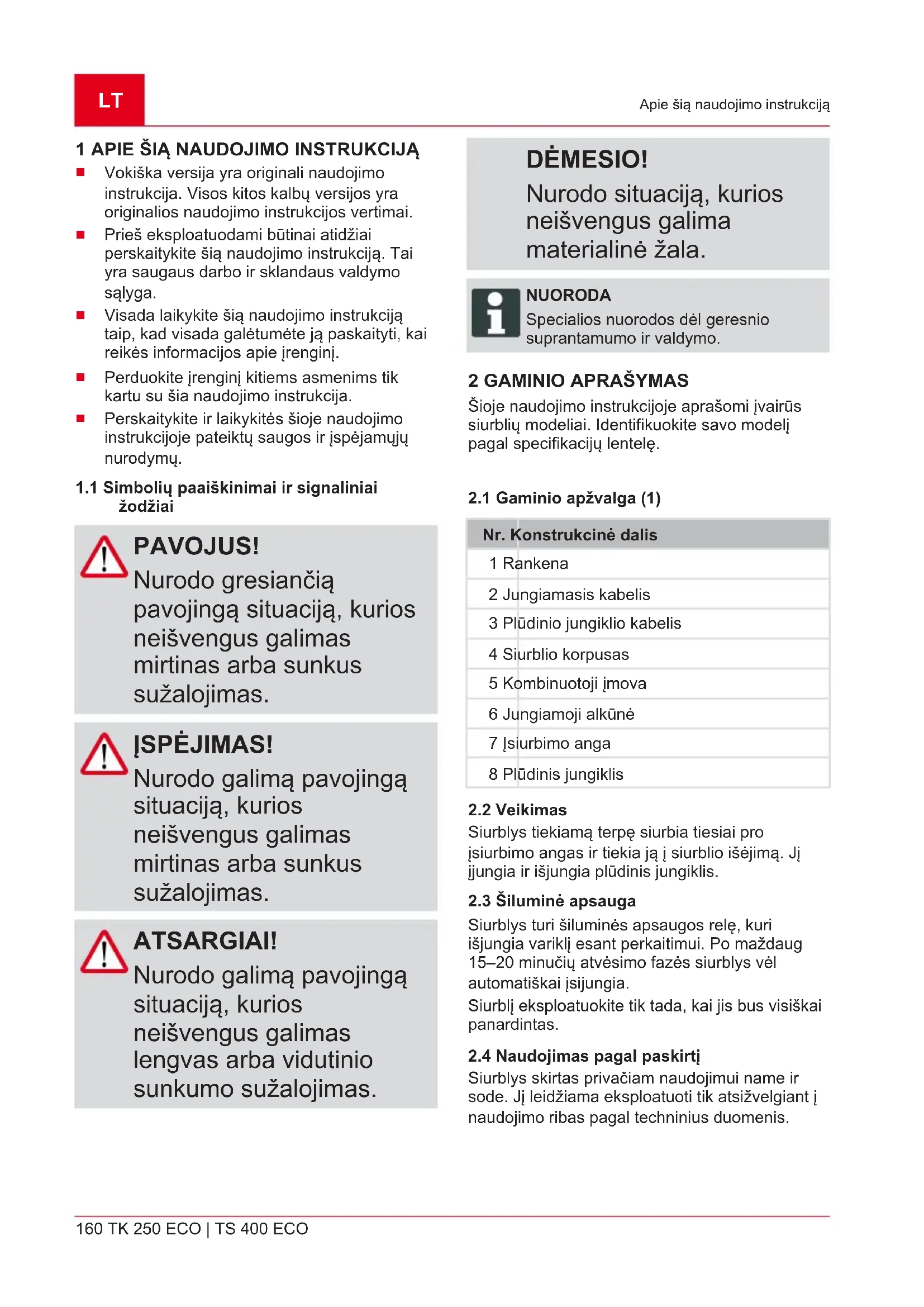

1 APIE ŠIA NAUDOJIMO INSTRUKCIJA

Vokiška versija yra originali naudojimo instrukcija. Visos kitos kalbų versijos yra originalios naudojimo instrukcijos vertimai.
Prieš eksploatuodami būtinai atidžiai perskaitykite šią naudojimo instrukciją. Tai yra saugaus darbo ir sklandaus valdymo sąlyga.
Visada laikykite šią naudojimo instrukciją taip, kad visada galėtumėte ją paskaityti, kai reikės informacijos apie įrenginį.
Perduokite jrenginj kitiems asmenims tik kartu su šia naudojimo instrukcija.
Perskaitykite ir laikykitės šioje naudojimo instrukcijoje pateiktų saugos ir įspėjamųjų nurodymų.

1.1 Simbolių paaiškinimai ir signaliniai žodžiai

PAVOJUS!

Nurodo gresiančią pavojingą situaciją, kurios neišvengus galimas mirtinas arba sunkus sužalojimas.

ÍSPÉJIMAS!

Nurodo galimą pavojingą situaciją, kurios neišvengus galimas mirtinas arba sunkus sužalojimas.

ATSARGIAI!

Nurodo galimą pavojingą situaciją, kurios neišvengus galimas lengvas arba vidutinio sunkumo sužalojimas.

DÈMESIO!

Nurodo situaciją, kurios neišvengus galima materialinė žala.

NUORODA

Specialios nuorodos dėl geresnio suprantamumo ir valdymo.

2 GAMINIO APRAŠYMAS

Šioje naudojimo instrukcijoje aprašomi įvairūs siurblių modeliai. Identifikuokite savo modelį pagal specifikacijų lentelę.

2.1 Gaminio apžvalga (1)

Nr. Konstrukcinė dalis

1 Rankena

2 Jungiamasis kabelis

3 Plūdinio jungiklio kabelis

4 Siurblio korpusas

5 Kombinuotoji įmova

6 Jungiamoji alkūnė

7 Įsiurbimo anga

8 Plūdinis jungiklis

2.2 Veikimas

Siurblys tiekiamą terpę siurbia tiesiai pro įsiurbimo angas ir tiekia ją i siurblio išėjimą. Jį jungia ir išjungia plūdinis jungiklis.

2.3 Šiluminė apsauga

Siurblys turi šiluminės apsaugos relę, kuri išjungia variklį esant perkaitimui. Po maždaug 15–20 minučių atvėsimo fazės siurblys vėl automatiškai įsijungia.

Siurblj eksploatuokite tik tada, kai jis bus visiškai panardintas.

2.4 Naudojimas pagal paskirtj

Siurblys skirtas privačiam naudojimui name ir sode. Jį leidžiama eksploatuoti tik atsižvelgiant į naudojimo ribas pagal techninius duomenis.

Siurblys tinka:

■ apsemtoms vietoms nusausinti,
■ rezervuarams perpumpuoti ir išpumpuoti (pvz., baseinams),
■ vandeniui iš šulinių ir šachtų imti,
■ drenažams ir sugeriamiesiems šuliniams nusausinti.
■ tik siurblys TS 400 ECO

Siurblys tinka tik šiems skysčiams tiekti:

■ švariam, lietaus vandeniui,
■ chloruotam vandeniui (pvz., baseinų),
■ pramoniniam vandeniiui,
nuotekoms, kuriose skendinčiujų medžiagų kiekis maks. 5 % ir grūdėtumas maks. 30 mm skersmens.
■ tik siurblys TS 400 ECO

Kitoks arba leistinas ribas viršijantis naudojimas yra laikomas naudojimu ne pagal paskirtj.

2.5 Galimi netinkamo naudojimo būdai

Siurblio negalima naudoti nepertraukiamu režimu. Jis néra tinkamas tiekti:

geriamaji vandenji,
■ sūrų vandenį,
■ maisto produktus,
■ agresyvias terpes, chemines medžiagas,
- èsdinančius, degius, sprogius arba garuojančius skysčius,
■ šiltesnius kaip 35 °C skysčius,
■ smėliuotą vandenį ir abrazyvinius skysčius.
■ tik siurblys TK 250 ECO

3 SAUGOS NUORODOS

ÍSPÉJIMAS! Pavojus susižaloti

Dėl pažeistų ir išjungtų saugos bei apsauginių įtaisų galima sunkiai susižaloti.

■ Sugedusius saugos ir apsauginius įtaisus paveskite suremontuoti.
Niekada neatjunkite saugos ir apsauginių įtaisų.

■ Siurblio niekada nekelkite, netransportuokite ir netvirtinkite už jungiamojo kabelio.
■ Savavališki siurblio pakeitimai ar pertvarkymai draudžiami.
Naudokite tik nepriekaištingos būklės siurblį ir ilginamuosius kabelius! Draudžiama eksploatuoti pažeistus siurblius.

• Šį siurblį leidžiama naudoti vaikams nuo 8 metų ir asmenims, turintiems fizinę, jutiminę arba protinę negalią arba nepakankamai patirties bei žinių, leidžiama naudoti tik tada, kai jie yra prižiūrimi arba buvo instruktuoti, kaip saugiai naudoti siurblį ir supranta su tuo susijusius pavojus. Vaikams žaisti su siurbliu draudžiama. Valyti ir atlikti naudotojui numatytą techninę priežiūrą neprižiūrimiems vaikams draudžiama.
  Asmenims, turintiems labai didelę ir kompleksinę negalią, gali turėti čia aprašytas instrukcijas viršijančius poreikius.
  ■ Laikykitės saugaus atstumo iki gyvūnų arba, jei artinasi gyvūnai, išjunkite siurblį.

3.1 Elektros sauga

PAVOJUS!

Pavojus palietus jtampingas dalis!

Sugedus siurbliui arba ilginamajam kabeliui, galima sunkiai susižaloti!

■ Nedelsdami ištraukite iš tinklo kištuką.
- Prijunkite įrenginį per liekamosios srovės įtaisą, kurio vardinė nebalanso srovė < 30mA.

■ Jei baseine arba sodo tvenkinyje yra žmonių, siurblio naudoti negalima.
- Namo tinklo įtampa turi sutapti su tinklo įtampos duomenimis, pateikiamais techniniuose duomenyse, – nenaudokite jokios kitos maitinimo įtampos.
■ Siurblį leidžiama eksploatuoti tik prie elektros įrangos pagal DIN/VDE 0100, 737, 738 ir 702 dalis. Apsaugai reikia įrengti 10 A linijos apsauginį išjungiklj bei liekamosios srovės apsauginį įtaisą, kurio vardinė nebalanso srovė 10/30 mA.

Naudokite tik tokius ilginamuosius kabelius, kurie yra numatyti naudoti atvirame ore – mažiausias skerspjūvis 1,5 mm². Kabelių būgnus visada iki galo išvyniokite.

■ Pažeistus ar trūkinėjančius ilginamuosius kabelius naudoti draudžiama.

Kiekvieną kartą prieš paleisdami patikrinkite savo ilginamojo kabelio būklę.

4 MONTAVIMAS

4.1 Slèginès linijos montavimas (1)

1. Isukite jungiamają alkūnę (6) i siurblio išėjimą.
2. Isukite kombinuotają imovą (5) i jungiamają alkūnę.
3. Pritvirtinkite žarną prie kombinuotosios įmovos.

NUORODA

Kombinuotają įmovą galima nupjauti pagal pasirinktą žarnos jungti. Naudokite didžiausią galimą žarnos skersmenį.

5 PALEIDIMAS

5.1 Sauga

DÈMESIO!

Apsémimo pavojus!

Atsiradus siurblio sutrikimų, gali išbėgti vandens ir sukelti su tuo susijusių pažeidimų dėl apsėmimo.

Tinkamomis priemonėmis apsaugokite, kad, atsiradus siurblio sutrikimų, dėl apsemtų vietų neatsirastų nuostolių.

Eksploatuokite siurblį pakabinę ant lyno arba atkreipkite dėmesį į tai, kad siurblys stovėtų stabiliai.
■ Siurblj eksploatuokite tik tada, kai jis bus visiškai panardintas.
■ Atkreipkite dėmesį į pakankamą atstumą iki pagrindo.
Niekada neleiskite siurbliui veikti priešais uždarytą slėginę liniją.

• Šachtose visada atkreipkite dėmesį į pakankamus matmenis.
• Šachtas visada uždenkite taip, kad būtų saugu vaikščioti.

6 VALDYMAS

6.1 Siurblio jjungimas (2)

DÈMESIO!

Irenginio pažeidimo pavojus!

Siurblys negali siurbti kietujų kūnų. Smėlis ir kitos tiekiamoje terpėje esančios abrazyvinės medžiagos gadina siurblį.

■ Atkreipkite dèmesi j tai, kad i tiekiamą terpę negalètu patekti kietuju kūnų.

NUORODA

Jei pagrindas dumblinas, smėliuotas arba akmenuotas, naudokite tinkamą plokštę, kad būtų užtikrinta stabili siurblio padėtis.

1. Visiškai išvyniokite prijungimo prie tinklo kabelj.
2. Isitikinkite, kad elektros kištukinės jungtys pritaisytos nuo apsėmimo apsaugotoje srityje.
3. Pakeiskite fiksavimo padėtį ir individualiai nustatykite plūdinio jungiklio (8) jungimo taškus.

4. Plūdinio jungiklio kabelj pritvirtinkite prie siurblio korpuso. Rekomenduojamas plūdinio jungiklio kabelio ilgis apie 120 mm.

5. Lėtai įmerkite panardinamajį siurblį į tiekiamą terpę. Tuo metu laikykite panardinamajį siurblį šiek tiek įstrižai, kad galėtu išeiti galimai patekęs oras.

6. Ikiškite tinklo kištuką i kištukinį lizdą.

Panardinamajj siurblj plūdinis jungiklis automatiškai jungia pasiekus tam tikrą vandens lygį ir vėl išjungia vandens lygiui nukritus iki išjungimo aukščio.

6.2 Siurblio išjungimas

1. Ištraukite tinklo kištuką iš kištukinio lizdo.

6.3 Išsiurbimas iki likutinio vandens aukščio

DÈMESIO!

Irenginio pažeidimo pavojus!

Išpumpuojant kyla pavojus, kad siurblys veiks sausaja eiga ir taip bus apgadintas įrenginys.

Išsiurbdami iki likutinio vandens aukščio, nuolat prižiūrėkite siurblį ir venkite siurblio sausosios eigos.
■ Pasiekus likutinį vandens aukštį, siurblį išjunkite ištraukdami tinklo kištuką.

Norint išsiurbti iki likutinio vandens aukščio, plūdinį jungiklj reikia valdyti rankiniu būdu:

1. Ištraukite tinklo kištuką iš kištukinio lizdo.
2. Perjunkite plūdinį jungiklį į viršų ir jį pritvirtinkite.
3. Ikiškite tinklo kištuką i kištukinį lizdą. Siurblys jsijungia ir pradeda tiekti.

NUORODA

Nesiekiant likutinio vandens aukščio, siurblys siurbia orą. Šiuo atveju iš siurblio reikia pašalinti orą kylant vandens lygiui ir prieš pakartotinį paleidimą.

7 TECHNINĖ PRIEŽIŪRA

7.1 Siurblio valymas

NUORODA

Atlikus plaukimo baseino chloruoto vandens arba likučius paliekančių skysčių tiekimą siurblį reikia išskalauti švariu vandeniu.

1. Prireikus švariu vandeniu išvalykite siurbiamojo pagrindo įsiurbimo angą.

8 SANDÈLIAVIMAS

NUORODA

Kylant šalčio pavojui, sistemą visiškai ištuštinkite ir laikykite siurblį apsaugotoje nuo šalčio vietoje.

9 IŠMETIMAS

Elektriniai ir elektroniniai prietaisai néra buitinės atliekos, todėl jiems priskiriamos atskiros taisyklės arba išmetimas!

Pakuotė, įrenginys ir priedai pagaminti iš perdirbamų medžiagų ir juos reikia atitinkamai šalinti.

10 PAGALBA ATSIRADUS SUTRIKIMU

PAVOJUS!

Elektros smūgio pavojus!

Atliekant darbus prie siurblio kyla elektros smūgio pavojus.

■ Prieš visus sutrikimų šalinimo darbus ištraukite tinklo kištuką.
■ Leiskite elektrikui pašalinti gedimus elektros įrangoje.

Sutrikimas Galima priežastis		Sprendimo būdas
Neveikia variklis.	Užsiblokavęs rotorius.	Pašalinkite nešvarumus siurbimo srityje. Tinkamais įrankiais išvalykite pro angą, esančią variklio korpuso gale.
	Išjungė šiluminė relė.	Palaukite, kol šiluminė relė vėl jjungs siurblį. Atsižvelkite į maksimalią tiekiamos terpės temperatūrą. Paveskite patikrinti siurblį.
	Néra tinklo įtampos.	Patikrinkite saugiklius, leiskite elektrikui patikrinti elektros maitinimą.
	Plūdinis jungiklis nepersijungia kylant vandens lygiui.	Siųskite siurblį į AL-KO techninės priežiūros punktą.
Siurblys veikia, bet netiekia.	Oras siurblio korpuse.	Pašalinkite iš siurblio orą laikydami įstrižai.
	Siurbimo pusės užsikimšimas.	Pašalinkite nešvarumus siurbimo srityje.
	Uždaryta slėginė linija.	Atidarykite slėginę liniją.
	Užlenkta slėginė žarna.	Ištieskite slėginę žarną.

Sutrikimas Galima priežastis	Sprendimo būdas
Per mažas tiekiamas kiekis	Per mažas žarnos skersmuo.
	Siurbimo pusės užsikimšimas.
	Per didelis tiekimo aukštis.

NUORODA

Jei yra nepataisomų sutrikimų, kreipkitės į mūsų kompetentingą klientų aptarnavimo tarnybą.

11 KLIENTU APTARNAVIMO TARNYBA / TECHNINĖS PRIEŽIŪROS PUNKTAS

Iškilus klausimų dėl garantijos, remonto ir atsarginių dalių, kreipkitės į savo artimiausią techninės priežiūros punktą.

Jj rasite internete tokiu adresu: www.al-ko.com/service-contacts

12 GARANTIJA

Galimus jrenginio medžiagų ar gamybos defektus įstatymų numatytu pretenzijų dėl trūkumų reiškimo senaties termino laikotarpiu mes šaliname savo nuožiūra remonto arba keitimo būdu. Senaties terminas nustatomas kiekvienu konkrečiu atveju pagal šalies, kurioje jrenginys buvo įsigytas, teisės aktus.

Mūsų garantinis įsipareigojimas galioja tik šiais atvejais:

■ laikomasi šios naudojimo instrukcijos;
■ jrenginys tinkamai naudojamas;
■ naudojamos originalios atsarginės dalys.

Garantija nustoja galioti šiais atvejais:

■ bandoma savarankiškai remontuoti jrenginj;
■ savarankiškai atliekami techniniai pakeitimai;
■ jrenginys naudojamas ne pagal paskirtj.

Garantija netaikoma:

■ dažų pažeidimams, atsiradusiems dėl normalaus dévėjimosi,
■ susidėvinčiosioms dalims, atsarginių dalių kortelėje xxxxxx (x) pažymėtoms rėmeliu.

Garantinis laikotarpis prasideda nuo dienos, kurią įrenginį pirmą kartą įsigyja galutinis vartotojas. Lemiama yra pirkimo dokumente nurodyta data. Kreipkitės su šia garantijos deklaracija ir originaliu pirkimo dokumentu į savo pardavėją arba artimiausią įgaliotąjį klientų aptarnavimo skyrių. Ši deklaracija nedaro įtakos įstatymais pagrįstoms pirkėjo pretenzijoms, kurias jis gali pareikšti pardavėjui.

13 EB ATITIKTIES DEKLARACIJA

Pareiškiame, kad šis rinkai pateiktos formos gaminys atitinka darniųjų ES direktyvų, ES saugos standartų ir gaminiui taikomų standartų reikalavimus.

Gaminys

Panardinamasis siurblys, elektrinis

Serijos numeris

G3023025

Tipas

TK 250 ECO

TS 400 ECO

Gamintojas

AL-KO Geräte GmbH

Ichenhauser Str. 14

D-89359 Kötz

ES direktyvos

2014/30/ES

2014/35/ES

2011/65/ES

Už dokumentaciją atsakingas asmuo

Andreas Hedrich

Ichenhauser Str. 14

D-89359 Kötz

Darnieji standartai

EN 60335-1:2012

EN 50636-2-41:2012

EN 62233:2008

EN 55014-1:2012

EN 55014-2:2016

EN 61000-3-2:2014

EN 61000-3-3:2014

2017

Kötz, 2017-08-01

Wolfgang Hergeth

Generalinis direktorius

ORIĞINĀLĀS LIETOŠANAS INSTRUKCIJAS TULKOJUMS

Saturs
