TK 250 ECO - Pumppu AL-KO - Ilmainen käyttöohje ja opas

Tuotetyyppi	Upotuspumppu
Merkki	AL-KO
Malli	TK 250 ECO
Käyttötarkoitus	Tulvaveden poisto, säiliöiden (uima-altaiden) tyhjennys ja siirto, vedenotto kaivoista ja kuopista, viemäröintien ja kokoojakaivojen vedenpoisto
Yhteensopivat nesteet	Puhdas vesi, sadevesi, kloorivesi, talousvesi, jätevesi, jossa enintään 5 % suspendoituneita aineita ja hiukkaskoko enintään 30 mm
Yhteensopimattomat nesteet	Juomavesi, suolavesi, elintarvikkeet, aggressiiviset tai kemialliset aineet, syövyttävät nesteet, palavat, räjähtävät tai kaasumaiset nesteet, nesteet joiden lämpötila > 35 °C, hiekkapitoinen vesi tai hankaavat nesteet
Lämpösuojaus	Kyllä, automaattinen uudelleenkäynnistys n. 15–20 minuutin jälkeen
Kellukytkin	Kyllä, säädettävä, suositeltu kaapelin pituus n. 120 mm
Paineliitäntä	Sekakärki ja liitäntäkulma letkulle
Sähkönsyöttö	Kotitalousverkko, vikavirtasuoja (30 mA) suositeltava
Käyttöönotto	Upota pumppu vinoittain ilman poistamiseksi, kytke pistoke
Puhdistus	Huuhtele puhtaalla vedellä klooriveden tai jäämiä jättävien nesteiden käytön jälkeen
Säilytys	Pakkaselta suojassa, tyhjennä järjestelmä kokonaan
Takuu	Lain mukainen takuuaika ostomaassa, edellyttäen asianmukaista käyttöä

Usein kysytyt kysymykset - TK 250 ECO AL-KO

Mitä nesteitä voin pumpata TK 250 ECO -pumpulla?

Voit pumpata puhdasta vettä, sadevettä, kloorivettä (uima-altaat), talousvettä ja jätevettä, jossa on enintään 5 % suspendoituneita aineita ja hiukkaskoko enintään 30 mm. Älä käytä juomavedelle, suolavedelle, aggressiivisille nesteille tai yli 35 °C:n nesteille.

Kuinka otan pumpun käyttöön?

Kelaa kaapeli kokonaan auki, varmista että sähköliittimet ovat veden yläpuolella, säädä kellukytkin (kaapelin pituus n. 120 mm), upota pumppu vinoittain nesteeseen ilman poistamiseksi ja kytke pistoke. Pumppu käynnistyy automaattisesti vedenpinnan mukaan.

Mitä teen, jos pumppu ei käynnisty?

Tarkista ensin sähkönsyöttö (sulakkeet, pistorasia). Jos moottori on kuuma, lämpösuojaus saattaa olla aktivoitunut: odota 15–20 minuuttia jäähtymistä. Jos juoksupyörä on juuttunut, puhdista imualue kotelon taka-aukon kautta. Jos ongelma jatkuu, ota yhteyttä AL-KO-huoltoon.

Pumppu toimii, mutta ei tuo vettä, miksi?

Tämä voi johtua ilmasta pumppurungossa (poista ilma kallistamalla pumppua), imuaukon tukkeutumisesta (puhdista), suljetusta painejohdosta (avaa se) tai taittuneesta letkusta (oikaise se).

Kuinka pumpata pohjaveteen asti?

Irrota pistoke, nosta kellukytkin ylös ja kiinnitä se, kytke pistoke takaisin. Pumppu toimii jatkuvasti. Valvo vedenpintaa kuivakäynnin välttämiseksi ja irrota pistoke, kun haluttu taso on saavutettu.

Voinko käyttää pumppua jatkuvasti?

Ei, pumppua ei ole suunniteltu jatkuvaan käyttöön. Käytä sitä vain kertaluonteisiin tehtäviin, kuten tyhjennykseen tai vedenpoistoon.

Kuinka puhdistan pumpun käytön jälkeen?

Huuhtele pumppu puhtaalla vedellä, erityisesti klooriveden tai jäämiä jättävien nesteiden pumppauksen jälkeen. Puhdista imuaukko tarvittaessa puhtaalla vedellä.

Mitä tehdä pakkasella?

Tyhjennä järjestelmä kokonaan ja säilytä pumppua pakkaselta suojatussa tilassa. Älä jätä vettä pumppuun, se voi vaurioittaa sitä.

Kuinka välttää sähköriskit?

Käytä pumppua 30 mA:n vikavirtasuojalla. Älä koskaan nosta pumppua kaapelista. Tarkista kaapelin ja jatkojohdon kunto ennen jokaista käyttöä. Älä käytä, jos ihmisiä on vedessä.

Mistä löydän varaosia tai huoltopalvelua?

Ota yhteyttä lähimpään AL-KO-huoltopalveluun. Yhteystiedot ovat saatavilla internetissä. Käytä vain alkuperäisiä varaosia takuun säilyttämiseksi.

KÄYTTÖOHJE TK 250 ECO AL-KO

KÄÄNNÖS ALKUPERÄISESTÄ KÄYTTÖOHJEESTA Sisällysluettelo

1 Tietoa käyttöohjeesta.... 142
1.1 Merkkien selitykset ja huomiosanat.... 142
2 Tuotekuvaus 142
2.1 Tuotteen kuva (1) 142
2.2 Toiminta.... 142
2.3 Lämpösuojaus 142
2.4 Käyttötarkoituksen mukainen käyttö.... 143
2.5 Mahdollinen vääränlainen käyttö 143
3 Turvallisuusohjeet.... 143
3.1 Sähköturvallisuus 144
4 Asennus.... 145
4.1 Painejohdon asennus (1) 145
5 Käyttöönotto.... 145
5.1 Turvallisuus 145
6 Käyttö.... 146
6.1 Pumpun kytkeminen päälle (2).... 146
6.2 Pumpun kytkeminen pois päältä 146
6.3 Nesteen pumppaaminen ulos jäännösvesikorkeuteen asti 146
7 Huolto ja hoito.... 147
7.1 Pumpun puhdistaminen.... 147
8 Säilytys 147
9 Hävittäminen.... 147
10 Ohjeet häiriötilanteissa 147
11 Asiakaspalvelu ja huolto 148
12 Takuu ja tuotevastuu 149
13 EY-vaatimustenmukaisuusvakuutus.... 149

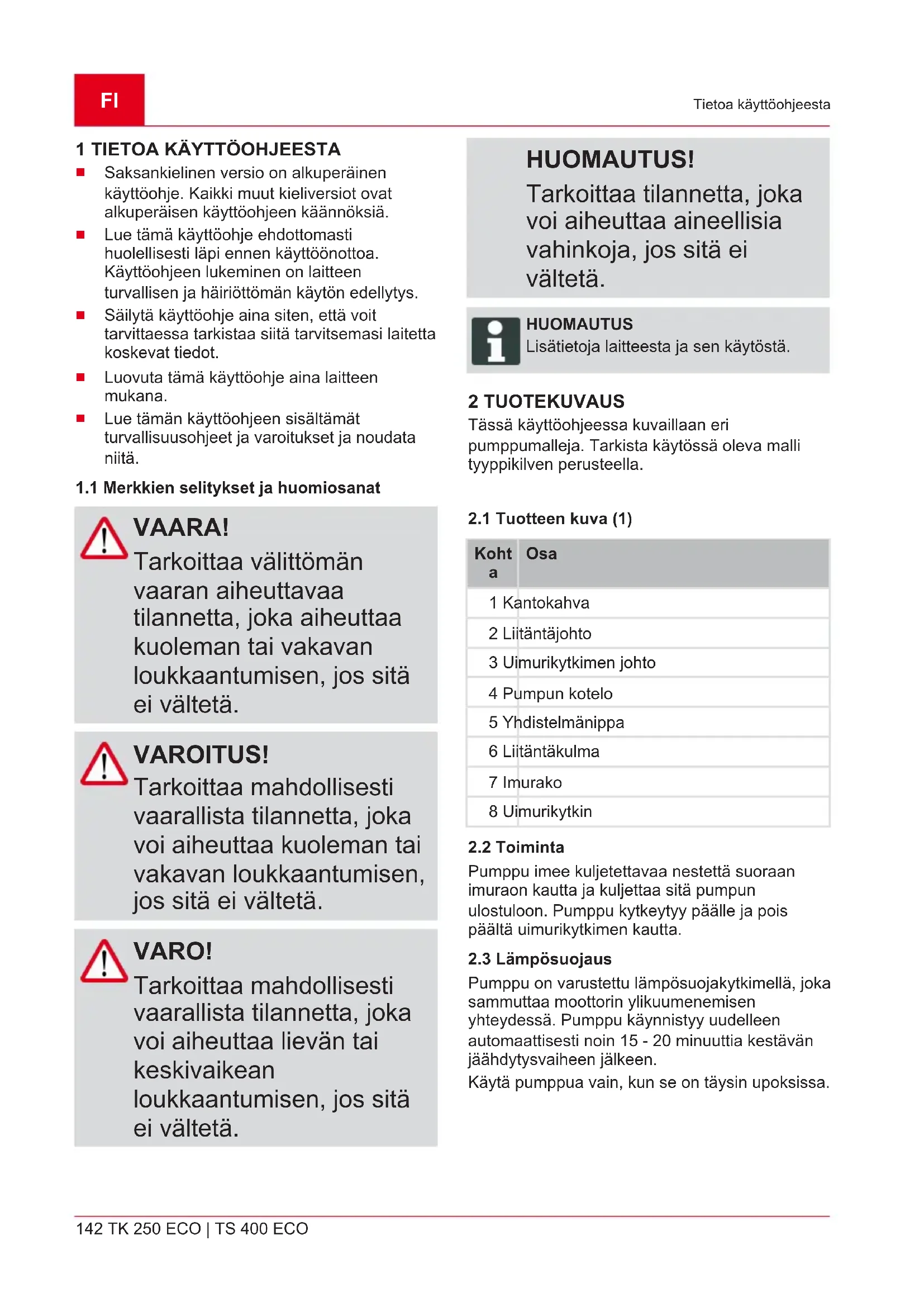

1 TIETOA KÄYTTÖOHJEESTA

Saksankielinen versio on alkuperäinen käyttöohje. Kaikki muut kieliversiot ovat alkuperäisen käyttöohjeen käännöksiä.
Lue tämä käyttöohje ehdottomasti huolellisesti läpi ennen käyttöönottoa. Käyttöohjeen lukeminen on laitteen turvallisen ja häiriöttömän käytön edellytys.
Säilytä käyttöohje aina siten, että voit tarvittaessa tarkistaa siitä tarvitsemasi laitetta koskevat tiedot.
■ Luovuta tämä käyttöohje aina laitteen mukana.
Lue tämän käyttöohjeen sisältämät turvallisuusohjeet ja varoitukset ja noudata niitä.

1.1 Merkkien selitykset ja huomiosanat

VAARA!

Tarkoittaa välittömän vaaran aiheuttavaa tilannetta, joka aiheuttaa kuoleman tai vakavan loukkaantumisen, jos sitä ei vältetä.

VAROITUS!

Tarkoittaa mahdollisesti vaarallista tilannetta, joka voi aiheuttaa kuoleman tai vakavan loukkaantumisen, jos sitä ei vältetä.

VARO!

Tarkoittaa mahdollisesti vaarallista tilannetta, joka voi aiheuttaa lievän tai keskivaikean loukkaantumisen, jos sitä ei vältetä.

HUOMAUTUS!

Tarkoittaa tilannetta, joka voi aiheuttaa aineellisia vahinkoja, jos sitä ei vältetä.

HUOMAUTUS

Lisätietoja laitteesta ja sen käytöstä.

2 TUOTEKUVAUS

Tässä käyttöohjeessa kuvaillaan eri pumppumalleja. Tarkista käytössä oleva malli tyyppikilven perusteella.

2.1 Tuotteen kuva (1)

Koht a	Osa
1	Kantokahva
2	Liitäntäjohto
3	Uimurikytkimen johto
4	Pumpun kotelo
5	Yhdistelmänippa
6	Liitäntäkulma
7	Imurako
8	Uimurikytkin

2.2 Toiminta

Pumppu imee kuljetettavaa nestettä suoraan imuraon kautta ja kuljettaa sitä pumpun ulostuloon. Pumppu kytkeytyy päälle ja pois päältä uimurikytkimen kautta.

2.3 Lämpösuojaus

Pumppu on varustettu lämpösuojakytkimellä, joka sammuttaa moottorin ylikuumenemisen yhteydessä. Pumppu käynnistyy uudelleen automaattisesti noin 15 - 20 minuuttia kestävän jäähdytysvaiheen jälkeen.

Käytä pumppua vain, kun se on täysin upoksissa.

2.4 Käyttötarkoituksen mukainen käyttö

Pumppu on tarkoitettu yksityiseen käyttöön talossa ja puutarhassa. Sitä saa käyttää vain käyttörajoitusten puitteissa teknisten tietojen mukaisesti.

Pumppu soveltuu seuraaviin käyttötarkoituksiin:

■ veden poisto vesivahinkojen yhteydessä
säiliöiden (esim. uima-allas) täyttäminen ja tyhjentäminen
■ veden ottaminen kaivoista ja kuiluista.
■ veden poistaminen viemäreistä ja imeytyskuopista.
Vain TS 400 ECO-pumppu

Pumppu soveltuu ainoastaan seuraavien nesteiden kuljettamiseen:

■ puhdas vesi, sadevesi.
■ klooripitoinen vesi (esim. uima-altaat)
käyttövesi
■ likavesi, jonka kiintoaineosuus on enintään 5 % ja hiukkaskoon halkaisija enintään 30 mm.
Vain TS 400 ECO-pumppu

Muunlaista tai laajempaa käyttöä ei katsota käyttötarkoituksen mukaiseksi.

2.5 Mahdollinen vääränlainen käyttö

Pumppu ei sovellu jatkuvaan käyttöön. Se ei sovellu seuraavien aineiden pumppaamiseen:

juomavesi
suolavesi
■ elintarvikkeet
■ syövyttävät aineet, kemikaalit
■ syövyttävät, syttyvät, räjähtävät tai kaasuuntuvat nesteet
■ nesteet, joiden lämpötila on yli 35 °C
■ hiekkapitoinen vesi ja hankaavat nesteet.

Vain TK 250 ECO-pumppu

3 TURVALLISUUSOHJEET

VAROITUS! Loukkaantumisvaara

Vialliset ja toiminnasta poistetut turva- ja suojalaitteet voivat saada aikaan vakavia vammoja.

• Korjauta vialliset turvaja suojalaitteet.

• Älä koskaan poista turva- ja suojalaitteita toiminnasta.

• Älä koskaan nosta, kuljeta tai kiinnitä pumppua pitämällä kiinni liitäntäjohdosta.
  ■ Omavaltaisten muutosten tai lisäysten tekeminen pumppuun on kielletty.
  Käytä pumppua ja jatkojohtoa vain, kun ne ovat teknisesti moitteettomassa kunnossa. Viallisia pumppuja ei saa käyttää.

Tätä pumppua voivat käyttää 8-vuotiaat tai vanhemmat lapset sekä sellaiset henkilöt, joilla on rajoitetut fyysiset, sensoriset tai henkiset kyvyt tai joilta puuttuu vaadittava kokemus ja tieto, jos heitä valvotaan tai heille annetaan opastusta tuotteen turvalliseen käyttöön ja he ovat ymmärtäneet siitä aiheutuvat vaarat. Lapset eivät saa leikkiä pumpulla. Lapset eivät saa suorittaa käyttäjän tehtäviksi tarkoitettuja puhdistus- ja huoltotöitä ilman valvontaa.
Henkilöillä, joiden rajoitukset ovat hyvin suuria ja monimutkaisia, voi olla tässä annettuja ohjeita laajempia tarpeita.
Noudata turvaetäisyyttä eläimiin ja/tai kytke pumppu pois päältä, kun eläimet lähestyvät sitä.

3.1 Sähköturvallisuus

VAARA!

Jännitettä johtavien osien koskettamiseen liittyvä vaara!

Pumpun tai jatkojohdon vika voi aiheuttaa vakavia vammoja!

• Irrota pistoke heti verkosta.
  Liitä laite FI-suojakytkimen kautta nimellisvikavirralla, joka on < 30 mA.

Pumppua ei saa käyttää, jos uima-altaassa tai puutarhalammikossa on ihmisiä.
- Talon verkkojännitteen on vastattava teknisissä tiedoissa mainittua verkkojännitettä, muuta syöttöjännitettä ei saa käyttää.
Pumppua saa käyttää vain ainoastaan määräykset DIN/VDE 0100, osa 737, 738 ja 702 täyttävien laitteiden kanssa. Laitteen suojaamiseksi on asennettava 10 A:n johdonsuojakatkaisin ja vikavirtasuojakytkin, jonka nimellisvirta on 10/30 mA.

Käytä vain jatkojohtoja, jotka on tarkoitettu ulkokäyttöön - minimipoikkiipinta 1,5 mm². Kelaa kaapelikelat aina kokonaan auki.

■ Viallisia tai hauraita jatkojohtoja ei saa käyttää.

Tarkista jatkojohdon kunto aina ennen käyttöä.

4 ASENNUS

4.1 Painejohdon asennus (1)

1. Kiinnitä liitäntäkulma (6) pumpun ulostuloon.
2. Kiinnitä yhdistelmänippa (5) liitäntäkulmaan.
3. Kiinnitä letku yhdistelmänippaan.

HUOMAUTUS

Yhdistelmänippa voidaan leikata valittuun letkulitäntään sopivaksi. Käytä letkua, jonka halkaisija on mahdollisimman suuri.

5 KÄYTTÖÖNOTTO

5.1 Turvallisuus

HUOMAUTUS!

Veden tulvimisen vaara!

Jos pumpussa on häiriöitä, siitä voi vuotaa vettä, jonka tulviminen saattaa aiheuttaa seurausvahinkoja.

■ Varmista sopivin toimenpitein, että pumpun häiriöistä ei voi aiheutua tulvimisesta johtuvia seurausvahinkoja.

Käytä pumppua niin, että se riippuu vaijerin varassa, tai varmista sen tukeva asento.
Käytä pumppua vain, kun se on täysin upoksissa.
■ Varmista, että etäisyys pohjaan on riittävä.
- Älä koskaan käytä pumppua painejohtimen ollessa suljettuna.
■ Huolehdi riittävästä mitoituksesta, kun pumppua käytetään kuiluissa.
■ Peitä kuilut siten, että kukaan ei voi pudota niihin.

6 KÄYTTÖ

6.1 Pumpun kytkeminen päälle (2)

HUOMAUTUS!

Laitteen vaurioitumisvaara!

Pumppu ei saa imeä kiintoaineita. Hiekka ja muut hiovat aineet pumpattavassa nesteessä rikkovat pumpun.

■ Varmista, ettei kuljetettavaan nesteeseen pääse kiintoaineita.

HUOMAUTUS

Aseta pumppu sopivan levyn päälle, jos pohja on mutainen, hiekkainen tai kivinen varmistaaksesi pumpun tukevan asennon.

1. Kierrä verkkojohto kokonaan auki.
2. Varmista, että sähköliitännät ovat alueella, jossa ei ole tulvimisvaaraa.
3. Muuta kiinnityskohtaa ja säädä uimurikytkimen kytkentäpisteet (8) yksilöllisesti.
4. Kiinnitä uimurikytkimen johto pumpunkoteloon. Uimurikytkimen johdon suositeltava pituus on noin 120 mm.

5. Upota uppopumppu hitaasti pumpattavaan aineeseen. Pidä uppopumppua samalla hieman viistossa asennossa, jotta sen sisään mahdollisesti jäänyt ilma pääsee tulemaan ulos.

6. Työnnä verkkopistoke pistorasiaan.

Uppopumppu kytkeytyy päälle automaattisesti uimurikytkimen kautta, kun tietty vedenpinta on saavutettu, ja vastaavasti jälleen pois päältä vedenpinnan laskettua poiskytkentäkorkeuteen.

6.2 Pumpun kytkeminen pois päältä

1. Vedä verkkopistoke pois pistorasiasta.

6.3 Nesteen pumppaaminen ulos jäännösvesikorkeuteen asti

HUOMAUTUS!

Laitteen vaurioitumisvaara!

Pumppauksen aikana on vaarana pumpun käyminen kuivana, mistä aiheutuu vaurioita.

Valvo pumppua jatkuvasti, kun vettä pumpataan jäännösvesikorkeudess a ja vältä pumpun käymistä kuivana.
■ Ota pumppu pois toiminnasta irrottamalla verkkopistoke, kun jäännösvesikorkeus saavutetaan.

Uimurikytkintä on käytettävä manuaalisesti jäännösvesikorkeuteen tyhjentämistä varten:

1. Vedä verkkopistoke pois pistorasiasta.
2. Aseta uimurikytkin ylös ja kiinnitä se.
3. Työnnä verkkopistoke pistorasiaan. Pumppu kytkeytyy päälle ja alkaa kuljettaa nestettä.

HUOMAUTUS

Pumppu imee ilmaa, jos jäännösvesikorkeus alittuu. Vedenpinnan kohotessa pumpussa oleva ilma on poistettava, ennen kuin pumppua käytetään uudelleen.

7 HUOLTO JA HOITO

7.1 Pumpun puhdistaminen

HUOMAUTUS

Pumppu on huuhdeltava puhtaalla vedellä, jos sillä on kuljetettu klooripitoista uima-altaan vettä tai nesteitä, joista jää pumppuun jäämiä.

1. Puhdista imujalan imurako tarvittaessa puhtaalla vedellä.

8 SÄILYTYS

HUOMAUTUS

Jos on olemassa jäätymisvaara, järjestelmä on tyhjennettävä täydellisesti ja pumppu säilytettävä jäätymiseltä suojattuna.

9 HÄVITTÄMINEN

Käytöstä poistetut sähkö- ja elektroniikkalaitteet eivät kuulu kotitalousjätteisiin, vaan ne on toimitettava erilliseen keräykseen!

Pakkaus, laite ja lisävarusteet on valmistettu kierrätettävistä materiaaleista, ja ne voidaan vastaavasti hävittää.

10 OHJEET HÄIRIÖTILANTEISSA

VAARA!

Sähköiskun vaara!

Kun pumpulle tehdään toimenpiteitä, on sähköiskun vaara.

Irrota verkkopistoke ennen kaikkia häiriönpoistoon liittyviä töitä.
Sähköjärjestelmää koskevia vikoja saa korjata ainoastaan sähköalan ammattihenkilö.

Häiriö Mahdollinensyy		Korjaus
Moottori ei toimi.	Juoksupyörä jumissa.	Poista imalueella oleva lika. Puhdista sopivalla työkalulla moottorinkotelon takana olevan aukon kautta.
	Lämpökytkin on kytkenyt pumpun pois päältä.	Odota, kunnes lämpökytkin kytkee pumpun takaisin päälle. Huomioi kuljetettavan aineen maksimilämpötila. Tarkastuta pumppu.
	Ei verkkojännitet tä.	Tarkista sulakkeet, anna sähkömiehen tarkastaa virransyöttö.
	Uimurikytkin ei kytke vedenpinnan kohotessa.	Lähetä pumppu AL-KO-huoltoon.
Pumppu on käynnissä, mutta ei kuljeta nestettä.	Ilmaa pumpunkotelossa.	Tyhjennä ilma pumpusta pitämällä pumppua vinossa asennossa.
	Imupuolen tukos.	Poista imalueella oleva lika.
	Painejohto suljettu.	Avaa painejohto.
	Paineletku taittunut.	Suorista paineletku.
Kuljetusmäärä liian pieni	Letkun halkaisija liian pieni.	Käytä suurempaa paineletkua.
	Imupuolen tukos.	Poista imualueella oleva lika.
	Imukorkeus liian suuri.	Huomioi maksimikuljetus korkeus, katso tekniset tiedot!

HUOMAUTUS

Jos et pysty korjaamaan vaurioita, käänny lähimmän asiakaspalvelumme puoleen.

11 ASIAKASPALVELU JA HUOLTO

Tuotevastuuta, korjauksia ja varaosia koskevissa kysymyksissä ota yhteyttä lähimpään AL-KO-huoltopisteeseen.

Niiden yhteystiedot löytyvät internet-osoitteesta www.al-ko.com/service-contacts

12 TAKUU JA TUOTEVASTUU

Jos laitteessa esiintyy lakisääteisenä tuotevastuuaikana materiaali- tai valmistusvirheitä, meillä on oikeus valintamme mukaan joko korjata ne tai vaihtaa virheellinen osa uuteen. Tuotevastuun voimassaoloaika määräytyy laitteen ostomaan lainsäädännön mukaan.

Takuu on voimassa vain, kun:

■ tätä käyttöohjetta noudatetaan
■ laitetta käsitellään asianmukaisesti
käytetään alkuperäisvaraosia.

Takuu raukeaa, jos:

■ laitetta yritetään korjata omavaltaisesti
■ laitteeseen tehdään omavaltaisia teknisiä muutoksia
■ laitetta käytetään sen käyttötarkoituksen vastaisesti.

Takuu ja tuotevastuu eivät koske:

■ tavallisesta käytöstä johtuvia maalipinnan vaurioita
kulutusosia, joita ei ole kehystetty xxxxxx (x) varaosaluettelossa,

Takuu- ja tuotevastuuaika alkavat siitä, kun ensimmäinen loppukäyttäjän ostaa laitteen. Ratkaiseva on ostokuitin päivämäärä. Ota yhteys laitteen myyjään tai lähimpään valtuutettuun huoltopisteeseen ja esitä takuutodistus ja alkuperäinen ostokuitti. Edellä sanotulla ei ole vaikutusta ostajan oikeuteen esittää myyjälle tuotevastuulainsäädännön piiriin kuuluvia vaatimuksia.

13 EY-VAATIMUSTENMUKAISUUSVAKUUTUS

Vakuutamme täten, että tämä tuote täyttää markkinoille tuodussa muodossaan yhdenmukaistettujen EU-direktiivien, EU-turvallisuusstandardien ja tuotekohtaisten standardien vaatimukset.

Tuote

Uppopumppu, sähkökäyttöinen

Sarjanumero

G3023025

Valmistaja

Asiakirjojen kokoamiseen valtuutettu henkilö

Andreas Hedrich Ichenhauser Str. 14 D-89359 Kötz

Tyyppi

TK 250 ECO

TS 400 ECO

EU-direktiivit

2014/30/EU

2014/35/EU

2011/65/EU

Yhdenmukaistetut standardit

EN 60335-1:2012
EN 50636-2-41:2012
EN 62233:2008
EN 55014-1:2012
EN 55014-2:2016
EN 61000-3-2:2014
EN 61000-3-3:2014

2017

Kötz, 1.8.2017

Wolfgang Hergeth toimitusjohtaja

ALGUPÄRASE KASUTUSJUHENDI TÖLGE

Sisukord
