| Typ výrobku | Ponorné čerpadlo |
| Značka | AL-KO |
| Model | TK 250 ECO |
| Správné použití | Odvod vody při povodních, přečerpávání nebo vyprazdňování nádrží (bazénů), čerpání vody ze studní nebo jam, odvod vody z drenáží a jímek |
| Kompatibilní kapaliny | Čistá voda, dešťová voda, chlorovaná voda, sanitární voda, odpadní voda s max. 5 % nerozpuštěných látek a průměrem částic max. 30 mm |
| Nekompatibilní kapaliny | Pitná voda, slaná voda, potraviny, agresivní nebo chemické látky, korozivní kapaliny, hořlaviny, výbušniny nebo plynné kapaliny, kapaliny o teplotě > 35 °C, písečná voda nebo abrazivní kapaliny |
| Tepelná ochrana | Ano, automatický restart po cca 15 až 20 minutách |
| Plovákový spínač | Ano, nastavitelný, doporučená délka kabelu cca 120 mm |
| Tlaková přípojka | Smíšená koncovka a připojovací koleno pro hadici |
| Elektrické napájení | Domácí síť, doporučena ochrana proudovým chráničem (30 mA) |
| Uvedení do provozu | Ponořte čerpadlo šikmo pro odvzdušnění, zapojte zástrčku |
| Čištění | Opláchněte čistou vodou po použití chlorované vody nebo kapalin zanechávajících usazeniny |
| Skladování | Chraňte před mrazem, zcela vyprázdněte systém |
| Záruka | Zákonná lhůta dle země nákupu, za předpokladu správného použití |
Často kladené otázky - TK 250 ECO AL-KO
Dotazy uživatelů ohledně TK 250 ECO AL-KO
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš čerpadlo ve formátu PDF zdarma! Najděte svůj návod TK 250 ECO - AL-KO a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. TK 250 ECO značky AL-KO.
NÁVOD K OBSLUZE TK 250 ECO AL-KO
1 K tomuto návodu k použití 88
1.1 Vysvětlení symbolů a signálních slov.... 88
2 Popis výrobku 88
2.1 Přehled výrobku (1) 88
2.2 Funkce 88
2.3 Tepelná ochrana 88
2.4 Použití v souladu s určeným účelem.... 88
2.5 Možné chybné použití 89
3 Bezpečnostní pokyny.... 89
3.1 Bezpečnost elektrických součástí 90
4 Montáž 91
4.1 Montáž tlakového vedení (1) 91
5 Uvedení do provozu.... 91
5.1 Bezpečnost.... 91
6 Obsluha 92
6.1 Zapnutí čerpadla (2) 92
6.2 Vypnutí čerpadla 92
6.3 Odčerpávání na výšku zbytkové vody 92
7 Údržba a péče 93
7.1 Čištění čerpadla 93
8 Skladování 93
9 Likvidace.... 93
10 Pomoc při poruchách.... 93
11 Zákaznický servis/servis 94
12 Záruka.... 95
13 Prohlášení o shodě EC.... 95

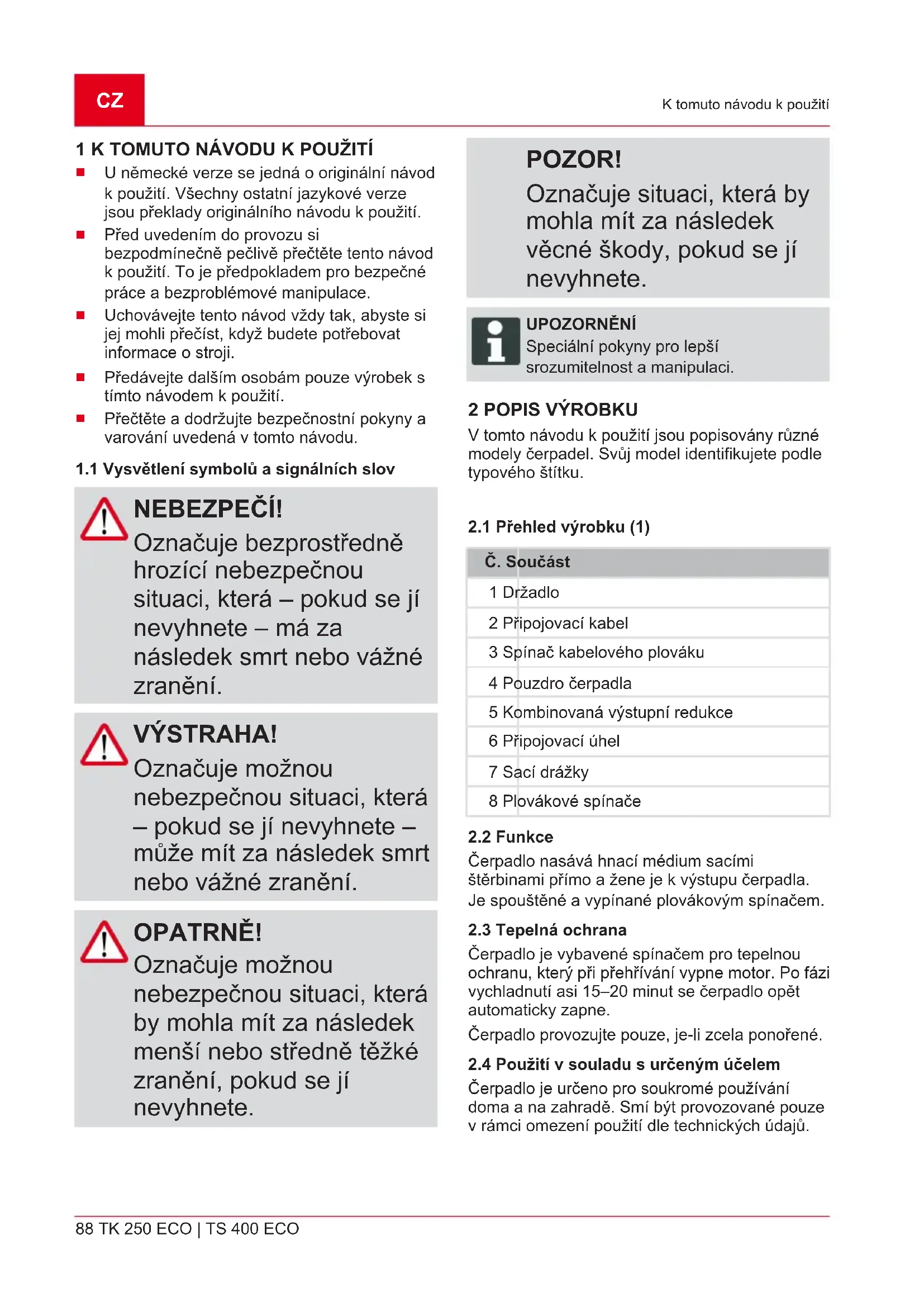

1 K TOMUTO NÁVODU K POUŽITÍ
U německé verze se jedná o originální návod k použití. Všechny ostatní jazykové verze jsou překlady originálního návodu k použití.
- Před uvedením do provozu si bezpodmínečně pečlivě přečtěte tento návod k použití. To je předpokladem pro bezpečné práce a bezproblémové manipulace.
Uchovávejte tento návod vždy tak, abyste si jej mohli přecíst, když budete potřebovat informace o stroji.
Předávejte dalším osobám pouze výrobek s tímto návodem k použití.
Přečtěte a dodržujte bezpečnostní pokyny a varování uvedená v tomto návodu.
1.1 Vysvětlení symbolů a signálních slov
NEBEZPEČÍ!
Označuje bezprostředně hrozící nebezpečnou situaci, která – pokud se jí nevyhnete – má za následek smrt nebo vážné zranění.
VÝSTRAHA!
Označuje možnou nebezpečnou situaci, která – pokud se jí nevyhnete – může mít za následek smrt nebo vážné zranění.
OPATRNĚ!
Označuje možnou nebezpečnou situaci, která by mohla mít za následek menší nebo středně těžké zranění, pokud se jí nevyhnete.
POZOR!
Označuje situaci, která by mohla mít za následek věcné škody, pokud se jí nevyhnete.
UPOZORNĚNÍ
Speciální pokyny pro lepší srozumitelnost a manipulaci.
2 POPIS VÝROBKU
V tomto návodu k použití jsou popisovány různé modely čerpadel. Svůj model identifikujete podle typového štítku.
2.1 Přehled výrobku (1)
Č. Součást
| 1 Držadlo |
| 2 Připojovací kabel |
| 3 Spínač kabelového plováku |
| 4 Pouzdro čerpadla |
| 5 Kombinovaná výstupní redukce |
| 6 Připojovací úhel |
| 7 Sací drážky |
| 8 Plovákové spínače |
2.2 Funkce
Čerpadlo nasává hnací médium sacími štěrbinami přímo a žene je k výstupu čerpadla. Je spouštěné a vypínané plovákovým spínačem.
2.3 Tepelná ochrana
Čerpadlo je vybavené spínačem pro tepelnou ochranu, který při přehřivání vypne motor. Po fázi vychladnutí asi 15–20 minut se čerpadlo opět automaticky zapne.
Čerpadlo provozujte pouze, je-li zcela ponořené.
2.4 Použití v souladu s určeným účelem
Čerpadlo je určeno pro soukromé používání doma a na zahradě. Smí být provozované pouze v rámci omezení použití dle technických údajů.
Čerpadlo se hodí pro:
■ odvodňování při zatopení,
přečerpávání a vyčerpávání nádrží (např. plaveckých bazénů),
■ čerpání vody ze studen a šachet,
■ odvodňování drenáží a trativodních šachet.
jen u čerpadla TS 400 ECO
Čerpadlo je vhodné výhradně k čerpání následujících kapalin:
■ čistá voda, dešťová voda,
■ chlorovaná voda (např. plavecké bazény),
■ užitková voda.
znečištěná voda s max. 5% podílem nerozpuštěných látek o velikosti zrn max. 30 mm v průměru.
- jen u čerpadla TS 400 ECO
Jiné nebo rozsáhlejší používání platí za v rozporu s určeným účelem.
2.5 Možné chybné použití
Čerpadlo se nesmí používat v trvalém provozu. Není vhodné k čerpání:
pitné vody,
■ slané vody,
potravin,
■ agresivních médií, chemikálií,
■ leptavých, hořlavých, výbušných nebo plynných kapalin,
■ kapalin s teplotou vyšší než 35 °C,
■ písčité vody a brusných kapalin.
Jen u čerpadla TK 250 ECO
3 BEZPEČNOSTNÍ POKYNY
VÝSTRAHA! Nebezpečí zranění
Poškozená a vyřazená bezpečnostní a ochranná zařízení mohou vést k těžkým poraněním.
■ Defektní bezpečnostní a ochranná zařízení nechejte opravit.
- Bezpečnostní a ochranná zařízení nikdy nevyřazujte z provozu.
Čerpadlo nikdy nezvedat, nepřepravovat nebo neupevňovat za připojovací kabel.
Změny prováděné svépomocí nebo přestavby jsou na čerpadle zakázány.
Čerpadlo a prodlužovací kabel používejte pouze v technicky bezvadném stavu. Poškozená čerpadla nesmějí být provozována.
■ Toto čerpadlo může být používáno dětmi od 8 let i osobami se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo bez zkušeností a s nedostatečnými znalostmi, jestliže jsou pod dohledem nebo byly poučeny ve věci bezpečného používání čerpadla a porozuměly z toho vyplývajícím nebezpečím. Děti si s čerpadlem nesmí hrát. Čištění a uživatelskou údržbu nesmí děti provádět bez dozoru.
■ Osoby s velmi silným a komplexním omezením nemohou vyhovovat požadavkům zde popsaných pokynů.
■ Udržujte bezpečnostní odstup od zvířat, resp. vypněte čerpadlo, když se zvířata přiblíží.
3.1 Bezpečnost elektrických součástí
NEBEZPEČÍ! Nebezpečí při dotyku dílů vedoucích napětí!
Poškození čerpadla nebo prodlužovacího kabelu může vést k těžkým poraněním!
Konektor okamžitě odpojte od sítě.
■ Přístroj pomocí ochranného spínače FI spojte s jmenovitým chybným proudem <30 mA.
■ Pokud se v bazénu nebo zahradním jezírku nacházejí osoby, nesmí být čerpadlo používáno.
■ Domovní síťové napětí musí souhlasit s údaji o síťovém napětí v technických údajích, nepoužívejte jiné napájecí napětí.
Čerpadlo smí být provozováno pouze s elektrickým zařízením dle normy DIN/VDE 0100, část 737, 738 a 702. Pro zajištění je nutné instalovat ochranný spínač vodiče 10 A a ochranný spínač svodového proudu se jmenovitým svodovým proudem 10/30 mA.
- Používejte pouze prodlužovací kabely, jež jsou určené pro používání venku – minimální průřez 1,5 mm². Kabelový buben vždy zcela odvinout.
■ Poškozené nebo zlomené prodlužovací kabely nesmějí být používány.
Před každým uvedením do provozu zkontrolujte stav svého prodlužovacího kabelu.
4 MONTÁŽ
4.1 Montáž tlakového vedení (1)
- Připojovací úhel (6) zašroubujte do výstupu čerpadla.
- Kombinovaný nátrubek (5) zašroubujte do přípojného úhlu.
- Hadici upevněte na kombinovaný nátrubek.
UPOZORNĚNÍ
Kombinovaný nátrubek lze přizpůsobit odpovídajícím způsobem zvolené hadicové přípojce. Použijte největší možný průměr hadice.
5 UVEDENÍ DO PROVOZU
5.1 Bezpečnost
POZOR!
Nebezpečí zaplavení!
Při poruchách čerpadla může uniknout voda a způsobit následné škody zaplavením.
Vhodnými opatřeními se vyvarujte, aby při poruchách čerpadla vznikly následné škody zaplavením.
- Čerpadlo provozujte jen zavěšené na laně nebo dbejte na stabilitu čerpadla.
- Čerpadlo provozujte pouze, je-li zcela ponořené.
■ Dodržujte dostačující vzdálenost k podkladu.
Čerpadlo nikdy nenechávejte běžet s uzavřeným tlakovým vedením.
■ U šachet vždy dávejte pozor na dostatečné rozměry.
■ Šachty vždy odkrývejte stabilně rozkročeni.
6 OBSLUHA
6.1 Zapnutí čerpadla (2)
POZOR!
Nebezpečí poškození stroje!
Čerpadlo nesmí nikdy nasávat pevná tělesa. Písek a další brusné látky v čerpaném médiu čerpadlo ničí.
■ Dbejte, aby se do čerpaného média nemohla dostat žádná pevná tělesa.
UPOZORNĚNÍ
U kalného, písčitého nebo kamenitého podkladu použijte vhodnou desku pro bezpečnou stabilitu čerpadla.
- Úplně odviňte síťový připojovací kabel.
- Zajistěte, aby elektrické zástrčky byly umístěny v zóně bez rizika zaplavení.
- Změňte upínací polohu a individuálně nastavte spínací body plovákového spínače (8).
- Kabel plovákového spínače připevněte k pouzdru čerpadla. Doporučená délka kabelu plovákového čerpadla je cca 120 mm.
- Ponorné čerpadlo pomalu ponořte do čerpaného média. Ponorné čerpadlo přitom držte mírně šikmo, aby mohl uniknout eventuálně uzavřený vzduch.
- Sít'ovou zástrčku zasuňte do zásuvky.
Ponorné čerpadlo se zapne automaticky ponorným spínačem při dosažení určitého stavu vody a při opadnutí stavu vody na výšku pro vypnutí se opět vypne.
6.2 Vypnutí čerpadla
- Sítovou zástrčku vytáhněte ze zásuvky.
6.3 Odčerpávání na výšku zbytkové vody
POZOR!
Nebezpečí poškození stroje!
Při odčerpávání hrozí nebezpečí, že bude čerpadlo běžet na sucho, a tím hrozí nebezpečí poškození přístroje.
- Při odčerpávání na výšku zbytkové vody čerpadlo stále sledujte a vyhněte se běhu čerpadla naprázdno.
- Při dosažení výšky zbytkové vody čerpadlo odstavte zatáhnutím za síťovou zástrčku.
K odčerpávání na výšku zbytkové vody je nutné plovákový spínač ovládat ručně.
- Sítovou zástrčku vytáhněte ze zásuvky.
- Plovákový spínač položte nahoru a upevněte ho.
- Sítovou zástrčku zasuňte do zásuvky. Čerpadlo se spustí a začne čerpat.
UPOZORNĚNÍ
Dosáhne-li hladina zbytkové vody nízké úrovně, začne čerpadlo nasávat vzduch. V tomto případě je nutné čerpadlo při vzrůstajícím stavu vody a před novým uvedením do provozu odvzdušnit.
7 ÚDRŽBA A PÉČE
7.1 Čištění čerpadla
UPOZORNĚNÍ
Po čerpání chlorované bazénové vody nebo kapalin, které zanechávají zbytky, je nutné čerpadlo vypláchnout čistou vodou.
- Sací drážky sací patice vyčistěte v případě potřeby čistou vodou.
8 SKLADOVÁNÍ
UPOZORNĚNÍ
Při nebezpečí zamrznutí je nutné systém zcela vyprázdnit a čerpadlo uložit na mrazuvzdorné místo.
9 LIKVIDACE
Elektrická a elektronická zařízení nepatří do domácího odpadu, ale odvážejí se k roztřídění, příp. k ekologické likvidaci!
Obal, stroj a příslušenství jsou vyrobeny z recyklovatelných materiálů a je nutné je likvidovat příslušným způsobem.
10 POMOC PŘI PORUCHÁCH
NEBEZPEČÍ!
Nebezpečí úderu elektrickým proudem!
Při práci na čerpadle hrozí nebezpečí úderu elektrickým proudem.
- Před odstraňováním poruchy vytáhněte síťovou zástrčku.
Chybu v elektrickém zařízení nechte odstranit odborným elektrikářem.
| Porucha Možná příčina | Odstranění | |
| Motor neběží. | Je zablokované oběžné kolo. | Odstraňte nečistoty v sací části. Otvorem v krytu motoru vzadu vyčistěte vhodným nástrojem. |
| Tepelný spínač se vypnul. | Počkejte, dokud tepelný spínač čerpadlo opět nezapne. Dávejte pozor na maximální teplotu čerpaného média. Čerpadlo nechte zkontrolovat. | |
| Není k dispozici síťové napětí. | Zkontrolujte pojistky a nechte zkontrolovat napájení proudem odborným elektrikářem. | |
| Plovákový spínač se při vzrůstajícím stavu vody nespustí. | Čerpadlo zašlete na servisní místo společnosti AL-KO. | |
| Čerpadlo běží, ale nečerpá. | Vzduch v krytu čerpadla. | Čerpadlo odvzdušněte umístěním do příčné pozice. |
| Zanesení v sací části. | Odstraňte nečistoty v sací části. | |
| Zavřené tlakové vedení. | Otevřete tlakové vedení. | |
| Tlaková hadice je zlomená. | Tlakovou hadici narovnejte. | |
| Čerpané množství je příliš nízké. | Průměr hadice je příliš malý. | Použijte větší tlakovou hadici. |
| Zanesení v sací části. | Odstraňte nečistoty v sací části. | |
| Čerpací výška je příliš vysoká. | Respektujte max. čerpací výšku, viz technické údaje! | |
UPOZORNĚNÍ
U neopravitelných poruch se prosím obraťte na naši příslušnou zákaznickou službu.
11 ZÁKAZNICKÝ SERVIS/SERVIS
Máte-li nějaké dotazy k záruce, opravě nebo náhradním dílům, obrat'te se prosím na nejbližší servis AL-KO.
Najdete je na internetu pod následující adresou: www.al-ko.com/service-contacts
12 ZÁRUKA
Případné vady na materiálu či výrobní závady na výrobku odstraníme během zákonné lhůty pro reklamaci nedostatků, a to dle našeho uvážení bud' opravou, nebo dodáním náhradního výrobku. Lhůta pro reklamaci nedostatků se řídí právními ustanoveními země, ve které byl výrobek zakoupen.
Naše záruka platí jen v následujících případech:
■ Dodržujte tento návod k obsluze
- Rádné zacházení
■ Použití originálních náhradních dílů
Záruka zaniká v následujících případech:
■ Svévolné pokusy o opravu
■ Svévolné technické změny
■ Používání v rozporu s určeným účelem
Ze záruky jsou vyloučeny:
Škody na laku, které jsou způsobeny normálním opotřebením.
■ Opotřebované díly, které jsou na kartě náhradních dílů xxxxxx (x) označeny rámečkem.
Záruční doba začíná dnem nákupu prvním koncovým uživatelem. Rozhodující je datum na nákupním dokladu. S tímto záručním listem a originálem nákupního dokladu se obraťte na svého prodejce nebo nejbližší autorizovaný servis pro zákazníky. Zákonné nároky kupujícího na reklamaci nedostatků vůči prodávajícímu zůstávají tímto prohlášením nedotčeny.
13 PROHLÁŠENÍ O SHODĚ EC
Tímto prohlašujeme, že tento výrobek v provedení, které uvádíme na trh, odpovídá požadavkům harmonizovaných směrnic EU, bezpečnostních standardů EU a pro produktově specifickým standardům.
Výrobek
Ponorné čerpadlo, elektrické
Výrobní číslo
G3023025
Výrobce
AL-KO Geräte GmbH
Ichenhauser Str. 14
D-89359 Kötz
Osoba zplnomocněná za dokumentaci
Andreas Hedrich
Ichenhauser Str. 14
D-89359 Kötz
Typ
TK 250 ECO
TS 400 ECO
Směrnice EU
2014/30/EU
2014/35/EU
2011/65/EU
Harmonizované normy
EN 60335-1:2012
EN 50636-2-41:2012
EN 62233:2008
EN 55014-1:2012
EN 55014-2:2016
EN 61000-3-2:2014
EN 61000-3-3:2014
2017
Kötz, 1.8.2017
Wolfgang Hergeth
Managing Director
PREKLAD ORIGINÁLNEHO NÁVODU NA POUŽITIE
Obsah
1 O tomto návode na použitie.... 97
1.1 Vysvetlenie symbolov a signálne slová 97
2 Popis výrobku 97
2.1 Prehl'ad výrobku (1) 97
2.2 Funkcia 97
2.3 Tepelná ochrana 98
2.4 Používanie na určený účel 98
2.5 Možné chybné použitie.... 98
3 Bezpečnostné pokyny.... 98
3.1 Bezpečnost' elektrických súčastí 99
4 Montáž 100
4.1 Montáž tlakového vedenia (1) 100
5 Uvedenie do prevádzky 100
5.1 Bezpečnost 100
6 Obsluha 101
6.1 Zapnutie čerpadla (2) 101
6.2 Vypnutie čerpadla.... 101
6.3 Odčerpávanie na výšku zvyškovej vody.... 101
7 Údržba a starostlivost 102
7.1 Čistenie čerpadla.... 102
8 Skladovanie 102
9 Likvidácia.... 102
10 Pomoc pri poruchách.... 102
11 Zákaznícky servis 103
12 Záruka.... 104
13 Vyhlásenie o zhode ES.... 104
1 O TOMTO NÁVODE NA POUŽITIE
2.1 Prehl'ad výrobku (1)
č. Konštrukčný diel
1 Rukovät'
2 Pripojovací kábel
3 Káblový plavákový spínač
4 Skriňa čerpadla
5 Kombinovaná vsuvka
6 Pripojovací uhol
7 Sacie drážky
8 Plavákový spínač
2.2 Funkcia
Čerpadlo nasáva čerpané médium sacími drážkami priamo a čerpá ho k výstupu čerpadla. Je spúšťané a vypínané plavákovým spínačom.
2.3 Tepelná ochrana
Čerpadlo sa hodí na:
■ odvodňovanie pri zatopení,
■ prečerpávanie a vyčerpávanie nádrží (napr. plaveckých bazénov),
■ čerpanie vody zo studní a šachiet,
■ odvodňovanie drenážou a trati vodných šachiet.
len u čerpadla TS 400 ECO
2.5 Možné chybné použitie
Pred každým uvedením do prevádzky skontrolujte stav vášho predlžovacieho kábla.
4 MONTÁŽ
4.1 Montáž tlakového vedenia (1)
■ Vhodnými opatreniami sa vyvarujte toho, aby pri poruchách čerpadla vznikli následné škody zaplavením.
- Čerpadlo používajte vysiac na lane alebo dbajte na bezpečnost' stability čerpadla.
- Čerpadlo prevádzkujte len, ak je čerpadlo úplne ponorené.
■ Dodržujte dostatočnú vzdialenost' k podkladu
Čerpadlo nikdy nenechávajte bežat's uzavretým tlakovým vedením.
■ U šachiet vždy dávajte pozor na dostatočné rozmery. - Šachty vždy odkrývajte stabilne rozkročení.
6 OBSLUHA
6.1 Zapnutie čerpadla (2)
POZOR!
■ Dbajte na to, aby sa do čerpaného média neostali pevné telesá.
UPOZORNENIE
6.2 Vypnutie čerpadla
- Pri odčerpávaní na výšku zvyškovej vody čerpadlo stále sledujte a vyhnite sa behu čerpadla naprázdno.
- Pri dosiahnutí výšky zvyškovej vody čerpadlo odstavte zatiahnutím za siet'ovú zástrčku.
K odčerpávanie na výšku zvyškovej vody je nutné plavákový spínač ovládať ručne.
- Sieťovú zástrčku vytiahnite zo zásuvky.
- Plavákový spínač uložte hore a upevnite ho.
- Do zásuvky elektrickej siete zasuňte zástrčku pripojovacieho kábla. Čerpadlo sa spustí a začne čerpat'.
UPOZORNENIE
7.1 Čistenie čerpadla
UPOZORNENIE
Nebezpečenstvo zásahu elektrickým prúdom!
Pri práci na čerpadle vzniká nebezpečenstvo zasia- hnutia elektrickým prúdom.
Pred odstraňovaním poruchy vytiahnite sietovú zástrčku.
Pred odstraňovaním poruchy vytiahnite sietovú zástrčku.
| Ponorné čerpadlo, elektrické | AL-KO Geräte GmbH |
| Výrobné číslo | Ichenhauser Str. 14 |
| G3023025 | D-89359 Kötz |
Typ
| TK 250 ECO | 2014/30/EU |
| TS 400 ECO | 2014/35/EU |
| 2011/65/EU |
2017
