NAVODILA ZA UPORABO TK 250 ECO AL-KO
1 K tem navodilom za uporabo 52
1.1 Razlaga znakov in opozorilne besede.... 52
2 Opis izdelka 52
2.1 Pregled izdelka (1) 52
2.2 Namen....52
2.3 Termična zaščita 52
2.4 Namenska uporaba 52
2.5 Možna napačna raba.... 53
3 Varnostni napotki 53
3.1 Električna varnost.... 54
4 Montaža 55
4.1 Montaža tlačnega voda (1).... 55
5 Zagon.... 55
5.1 Varnost 55
6 Upravljanje 56
6.1 Vklop črpalke (2) 56
6.2 Izklop črpalke 56
6.3 Izčrpavanje in raven preostale vode.... 56
7 Vzdrževanje in nega 57
7.1 Čiščenje črpalke 57
8 Skladiščenje.... 57
9 Odstranjevanje.... 57
10 Pomoč pri motnjah.... 57
11 Servisna služba/servis 58
12 Garancija 59
13 Izjava ES o skladnosti.... 59

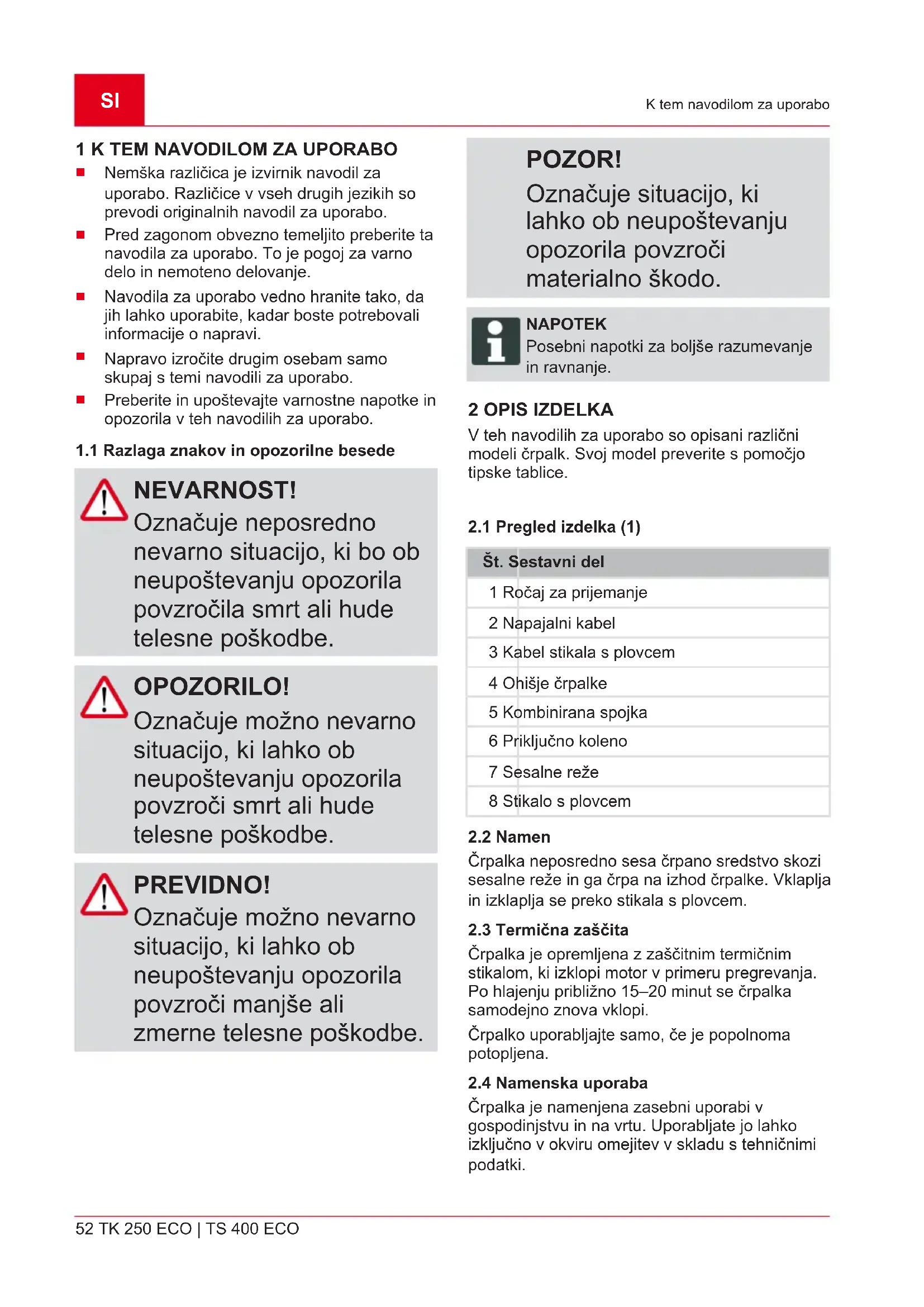

1 K TEM NAVODILOM ZA UPORABO
Nemška različica je izvirnik navodil za uporabo. Različice v vseh drugih jezikih so prevodi originalnih navodil za uporabo.
Pred zagonom obvezno temeljito preberite ta navodila za uporabo. To je pogoj za varno delo in nemoteno delovanje.
Navodila za uporabo vedno hranite tako, da jih lahko uporabite, kadar boste potrebovali informacije o napravi.
■ Napravo izročite drugim osebam samo skupaj s temi navodili za uporabo.
■ Preberite in upoštevajte varnostne napotke in opozorila v teh navodilih za uporabo.
1.1 Razlaga znakov in opozorilne besede
NEVARNOST!
Označuje neposredno nevarno situacijo, ki bo ob neupoštevanju opozorila povzročila smrt ali hude telesne poškodbe.
OPOZORILO!
Označuje možno nevarno situacijo, ki lahko ob neupoštevanju opozorila povzroči smrt ali hude telesne poškodbe.
PREVIDNO!
Označuje možno nevarno situacijo, ki lahko ob neupoštevanju opozorila povzroči manjše ali zmerne telesne poškodbe.
POZOR!
Označuje situacijo, ki lahko ob neupoštevanju opozorila povzroči materialno škodo.
NAPOTEK
Posebni napotki za boljše razumevanje in ravnanje.
2 OPIS IZDELKA
V teh navodilih za uporabo so opisani različni modeli črpalk. Svoj model preverite s pomočjo tipske tablice.
2.1 Pregled izdelka (1)
Št. Sestavni del
| 1 Ročaj za prijemanje |
| 2 Napajalni kabel |
| 3 Kabel stikala s plovcem |
| 4 Ohišje črpalke |
| 5 Kombinirana spojka |
| 6 Priključno koleno |
| 7 Sesalne reže |
| 8 Stikalo s plovcem |
2.2 Namen
Črpalka neposredno sesa črpano sredstvo skozi sesalne reže in ga črpa na izhod črpalke. Vklaplja in izklaplja se preko stikala s plovcem.
2.3 Termična zaščita
Črpalka je opremljena z zaščitnim termičnim stikalom, ki izklopi motor v primeru pregrevanja. Po hlajenju približno 15–20 minut se črpalka samodejno znova vklopi.
Črpalka je namenjena zasebni uporabi v gospodinjstvu in na vrtu. Uporabljate jo lahko izključno v okviru omejitev v skladu s tehničnimi podatki.
Črpalka je primerna za:
■ odvodnjavanje poplavljenih območij,
■ prečrpavanje in izčrpavanje vsebnikov (npr. bazenov),
■ zajemanje vode iz vodnjaka in jaškov,
■ odvodnjavanje drenažnih in ponikalnih jaškov.
■ samo pri črpalki TS 400 ECO
Črpalka je primerna izključno za črpanje naslednjih tekočin:
■ čista voda, deževnica,
■ klorirana voda (npr. bazeni),
■ sanitarna voda,
■ umazana voda z maks. 5 % trdnih delcev in premerom zrn maks. 30 mm.
■ samo pri črpalki TS 400 ECO
Drugačna uporaba oziroma uporaba izven tukaj opisane velja za neustrezno.
2.5 Možna napačna raba
Črpalka ne sme dolgotrajno neprekinjeno delovati. Ni primerna za črpanje:
pitne vode,
■ slane vode
pijač,
■ agresivnih sredstev, kemikalij,
■ jedkih, vnetljivih, eksplozivnih ali hlapljivih tekočin,
■ tekočin s temperaturo več kot 35 °C,
■ vode z vsebnostjo peska in abrazivnih tekočin.
■ Samo pri črpalki TK 250 ECO
3 VARNOSTNI NAPOTKI
OPOZORILO! Nevarnost telesnih poškodb
Okvarjene in izklopljene varnostne naprave in zaščite lahko povzročijo hude telesne poškodbe.
Okvarjene varnostne naprave in zaščite oddajte v popravilo.
■ Varnostnih naprav in zaščite nikoli ne izklapljajte.
- Črpalke nikoli ne dvigujte, ne prenašajte in ne pritrjujte s pomočjo napajalnega kabla.
■ Samovoljno spreminjanje in predelovanje črpalke je prepovedano. - Črpalko in podaljšek uporabljajte samo v tehnično brezhibnem stanju. Poškodovanih črpalk ne smete uporabljati.
■ To črpalko lahko otroci, stari 8 let in več, ter osebe z zmanjšanimi telesnimi, čutilnimi in duševnimi sposobnostmi ali s pomanjkanjem izkušenj in znanja uporabljajo samo pod nadzorom ali će so poučene o varni uporabi črpalk in s tem povezanih nevarnostih. Otroci se ne smejo igrati s črpalko. Otroci ne smejo brez nadzora izvajati čiščenja in uporabniškega vzdrževanja.
■ Potrebe oseb z zelo velikimi in kompleksnimi omejitvami morda presegajo tukaj opisane napotke.
- Ohranite varno razdaljo do živali ali izklopite črpalko, ko se živali približujejo.
3.1 Električna varnost
NEVARNOST! Nevarnost pri dotikanju delov pod napetostjo!
Okvara črpalke ali podaljševalnega kabla lahko povzroči hude telesne poškodbe!
■ Takoj izključite vtič iz omrežja.
■ Napravo priključite preko zaščitnega FI-stikala z nazivnim okvarnim tokom < 30 mA.
- Črpalke ni dovoljeno uporabljati, če se v bazenu ali ribniku nahajajo osebe.
■ Hišna omrežna napetost mora ustrezati podatkom o omrežni napetosti v tehničnih podatkih; ne uporabljajte drugačnega napajanja. - Črpalko lahko uporabljate samo z električno opremo v skladu s standardom DIN/VDE 0100, del 737, 738 in 702. Za zaščito morate vgraditi glavno zaščitno stikalo 10 A ter zaščitno stikalo na okvarni tok z nazivnim okvarnim tokom 10/30 mA.
■ Uporabljajte izključno podaljševalne kable, ki so predvideni za uporabo na prostem – z minimalnim prerezom 1,5 mm². Kabel vedno odvijte v celoti s kabelskega bobna.
■ Poškodovanih ali prelomljenih podaljševalnih kablov ni dovoljeno uporabljati.
■ Pred vsakim zagonom preverite stanje podaljševalnega kabla.
4 MONTAŽA
4.1 Montaža tlačnega voda (1)
- Privijte priključni kotnik (6) v izhod črpalke.
- Privijte kombinirano spojko (5) v priključni kotnik.
- Pritrdite cev na kombinirano spojko.
NAPOTEK
Kombinirano spojko lahko odrežete skladno z izbranim priključkom za cev. Uporabite največji možni premer cevi.
5 ZAGON
5.1 Varnost
POZOR!
Nevarnost poplavljanja!
Pri motnjah na črpalki lahko izteka voda in poplavljanje lahko povzroči posledično škodo.
■ Z ustreznimi ukrepi preprečite posledice zaradi poplavljanja v primeru okvare črpalke.
- Črpalka naj med delovanjem visi na vrvi ali pazite na varno postavitev črpalke.
- Črpalko uporabljajte samo, če je črpalka popolnoma potopljena.
■ Pazite na ustrezen odmik od podlage. - Črpalka ne sme nikoli delovati z zaprtim tlačnim vodom.
■ Pri kanalih vedno pazite na ustreznost mer.
■ Kanal vedno varno pokrijte.
6 UPRAVLJANJE
6.1 Vklop črpalke (2)
POZOR!
Nevarnost poškodb naprave!
Črpalka ne sme vsesavati trdnih delcev. Pesek in druge abrazivne snovi v črpanem sredstvu povzročajo okvare črpalke.
■ Poskrbite, da trdni delci ne morejo priti v transportni medij.
NAPOTEK
Pri blatni, peščeni ali kamniti podlagi uporabite primerno ploščo za varno postavitev črpalke.
- Popolnoma odvijte omrežni priključni kabel.
- Poskrbite, da bo električna vtična povezava nameščena v območju, ki je zaščiteno pred poplavljanjem.
- Spremenite vpenjalni položaj in posamično nastavite preklopne točke stikala s plovcem (8).
- Pritrdite kabel stikala s plovcem na ohišje črpalke. Priporočena dolžina kabla stikala s plovcem je približno 120 mm.
- Počasi potopite potopno črpalko v črpano sredstvo. Pri tem držite potopno črpalko rahlo nagnjeno, da se lahko morebitni zrak iztisne.
- Vključite napajalni vtič v vtičnico.
Potopna črpalka se preko stikala s plovcem samodejno vklopi, ko doseže določeno raven vode, in znova izklopi, ko raven vode pade na izklopno višino.
6.2 lzklop črpalke
- Omrežni vtič izvlecite iz vtičnice.
6.3 Izčrpavanje in raven preostale vode
POZOR!
Nevarnost poškodb naprave!
Pri izčrpavanju obstaja nevarnost delovanja črpalke v suhem teku in s tem poškodb naprave.
- Pri izčrpavanju na preostalo raven vode ves čas nadzorujte črpalko in preprečite suhi tek črpalke.
■ Ko črpalka doseže raven preostale vode, jo izklopite tako, da izvlečete omrežni vtič.
Za izčrpavanje na raven preostale vode morate stikalo s plovcem upravljati ročno:
- Omrežni vtič izvlecite iz vtičnice.
- Stikalo s plovcem položite navzgor in ga pritrdite.
- Vključite napajalni vtič v vtičnico. Črpalka se vklopi in začne črpati.
NAPOTEK
Če pade raven pod raven preostale vode, črpalka sesa zrak. V tem primeru morate črpalko pred ponovnim delovanjem pri dvignjeni ravni vode odzračiti.
7 VZDRŽEVANJE IN NEGA
7.1 Čiščenje črpalke
NAPOTEK
Po črpanju klorirane bazenske vode ali tekočin, ki puščajo usedline, je treba črpalko izprati s čisto vodo.
- Po potrebi očistite sesalne reže na sesalnem podnožju s čisto vodo.
8 SKLADIŠČENJE
NAPOTEK
Če obstaja nevarnost zmrzali, morate sistem v celoti izprazniti in črpalko uskladiščiti na mestu, kjer ni nevarnosti zmrzali.
9 ODSTRANJEVANJE
Stara električna in elektronska oprema ne sodi med gospodinjske odpadke, temveč jih je treba odstraniti ločeno!
Embalaža, naprava in dodatna oprema so izdelani iz materialov, ki so primerni za recikliranje, in jih je treba ustrezno odstraniti.
10 POMOČ PRI MOTNJAH
NEVARNOST!
Nevarnost električnega udara!
Pri delih na črpalki obstaja nevarnost električnega udara.
■ Pred odpravljanjem motenj izvlecite omrežni vtič.
Napako v električni napeljavi naj odpravi električar.
| Motnja Možen vzrok Rešitev | ||
| Motor ne deluje. | Gonilnik je blokiran. | Odstranite umazanijo iz območja vsesavanja. Skozi odprtino v ohišju motorja zadaj očistite s primernim orodjem. |
| Termično stikalo je izklopilo napravo. | Počakajte, da termično stikalo znova vklopi črpalko. Pazite na maksimalno temperaturo črpanega sredstva. Preverite črpalko. | |
| Ni omrežnega napajanja. | Preverite varovalke, napajanje naj preveri elektro strokovnjak. | |
| Stikalo s plovcem ne preklopi, ko raven vode naraste. | Črpalko pošljite na servisno mesto AL-KO. | |
| Črpalka deluje, vendar ne črpa. | V ohišju črpalke je zrak. | Črpalko nagnite, da jo odzračite. |
| Zamašitev na sesalni strani. | Odstranite umazanijo iz območja vsesavanja. | |
| Zaprt tlačni vod. | Odprite tlačni vod. | |
| Tlačna cev je prepognjena. | Izravnajte tlačno cev. | |
Motnja Možen vzrok Rešitev
| Premajhna transportna količina | Premajhen premer cevi. | Uporabite tlačno cev z večjim premerom. |
| Zamašitev na sesalni strani. | Odstranite umazanijo iz območja vsesavanja. | |
| Črpalna višina je prevelika. | Upoštevajte maks. črpalno višino, glejte tehnične podatke! |
NAPOTEK
Če težav ne morete odpraviti, se obrnite na našo pristojno servisno službo.
V primeru vprašanj glede garancije, popravil ali nadomestnih delov se obrnite na najbližjo servisno delavnico AL-KO.
Najdete jo na naslednjem naslovu:
Morebitne napake materiala ali proizvodne napake na napravi bomo znotraj zakonskega obdobja veljavnosti, ki velja za garancijske zahtevke, po naši izbiri opravili s popravilom ali nadomestilom. Obdobje veljavnosti garancije je odvisno od veljavne zakonodaje v državi, v kateri je bila naprava kupljena.
Naša garancija velja samo, će:
■ so ta navodila za uporabo upoštevana,
■ je bila naprava strokovno uporabljena,
■ so bili uporabljeni originalni nadomestni deli.
Garancija preneha veljati, če:
■ so bili izvedeni samovoljni poskusi popravila,
so bile izvedene samovoljne tehnične spremembe,
■ naprava ni bila uporabljena v skladu z namenom uporabe.
■ poškodbe laka, ki so posledica normalne uporabe,
■ obrabne dele, ki so na kartici nadomestnih delov označeni z okvirjem xxxxxx (x).
Garancija začne veljati, ko napravo kupi prvi končni uporabnik. Velja datum na računu. S to izjavo in originalnim potrdilom o nakupu se obrnite na vašega prodajalca ali na najbližjo pooblaščeno servisno službo. Ta izjava ne vpliva na zakonske garancijske zahtevke, ki jih ima kupec do prodajalca.
13 IZJAVA ES O SKLADNOSTI
S to izjavo potrjujemo, da izdelek v obliki, ki se prodaja na trgu, ustreza zahtevam usklajenih direktiv EU, varnostnih standardov EU in specifičnih standardov, ki veljajo za ta izdelek.
| Izdelek | Proizvajalec | Oseba, odgovorna za pripravo dokumentacije |
| Potopna črpalka, električna | AL-KO Geräte GmbH | |
| Serijska številka | Ichenhauser Str. 14 | Andreas Hedrich |
| G3023025 | D-89359 Kötz | Ichenhauser Str. 14 |
| D-89359 Kötz | ||
| Tip | Direktive EU | Usklajeni standardi |
| TK 250 ECO | 2014/30/EU | EN 60335-1:2012 |
| TS 400 ECO | 2014/35/EU | EN 50636-2-41:2012 |
| 2011/65/EU | EN 62233:2008 | |
| EN 55014-1:2012 | ||
| EN 55014-2:2016 | ||
| EN 61000-3-2:2014 | ||
| EN 61000-3-3:2014 |
2017
Kötz, 1. 8. 2017
Wolfgang Hergeth, generalni direktor
PRIJEVOD ORIGINALNIH UPUTA ZA UPORABU
Sadržaj
1 Informacije o Uputama za uporabu.... 61
1.1 Objasnjenja oznaka i signalnih riječi 61
2 Opis proizvoda.... 61
2.1 Pregled proizvoda (1)....61
2.2 Funkcija 61
2.3 Termička zaštita 61
2.4 Namjenska uporaba 61
2.5 Moguća nepravilna uporaba....62
3 Sigurnosne napomene.... 62
3.1 Električna sigurnost 63
4 Montaža 64
4.1 Montaža tlačnog voda (1)....64
5 Puštanje u rad.... 64
5.1 Sigurnost 64
6 Rukovanje.... 65
6.1 Uključivanje pumpe (2).... 65
6.2 Isključivanje pumpe 65
6.3 Ispumpavanje na visinu ostatka vode 65
7 Održavanje i njega 65
7.1 Čišćenje pumpe.... 65
8 Skladištenje 66
9 Zbrinjavanje 66
10 Pomoć u slučaju smetnji 66
11 Korisnička služba/Servis 67
12 Jamstvo 68
13 Izjava o sukladnosti EZ-a.... 68
1 INFORMACIJE O UPUTAMA ZA UPORABU
Pumpa je prikladna za:
■ odvod vode u slučaju poplavljivanja
■ prepumpavanje i ispumpavanje spremnika (npr. bazena)
■ vađenje vode iz zdenaca i okana
■ odvod vode iz drenaža i iscjednih okana
■ samo kod pumpe TS 400 ECO
3.1 Električna sigurnost
OPASNOST! Opasnost pri dodirivanju provodljivih dijelova!
Potopna pumpa, električna
Serijski broj
G3023025
Proizvođač
AL-KO Geräte GmbH
Ichenhauser Str. 14
D-89359 Kötz
