TK 250 ECO - Pumpe AL-KO - Gratis bruksanvisning og manual
Finn enhetens veiledning gratis TK 250 ECO AL-KO i PDF-format.
| Produkttype | Senkepumpe |
| Merke | AL-KO |
| Modell | TK 250 ECO |
| Bruksområde | Vannfjerning ved oversvømmelser, overføring eller tømming av beholdere (basseng), tapping av vann fra brønner eller grøfter, drenering og sluk |
| Kompatible væsker | Klart vann, regnvann, klorert vann, sanitærvann, avløpsvann med maks. 5 % suspenderte partikler og partikkeldiameter maks. 30 mm |
| Ikke-kompatible væsker | Drikkevann, saltvann, næringsmidler, aggressive eller kjemiske midler, etsende væsker, brennbare, eksplosive eller gassholdige væsker, væsker med temperatur > 35 °C, sandholdig vann eller slipende væsker |
| Termisk beskyttelse | Ja, automatisk omstart etter ca. 15–20 minutter |
| Flottørbryter | Ja, justerbar, anbefalt kabelengde ca. 120 mm |
| Trykkobling | Blandingsmunnstykke og koblingsbend for slange |
| Strømforsyning | Husholdningsstrøm, beskyttelse med FI-bryter (30 mA) anbefales |
| Idriftsetting | Senk pumpen skrått for å lufte ut, koble til støpselet |
| Rengjøring | Skyll med rent vann etter bruk av klorert vann eller væsker som etterlater rester |
| Oppbevaring | Frostsikkert, tøm systemet fullstendig |
| Garanti | Lovfestet periode i henhold til kjøpslandet, forbehold om riktig bruk |
Ofte stilte spørsmål - TK 250 ECO AL-KO
Brukerspørsmål om TK 250 ECO AL-KO
0 spørsmål om dette apparatet. Svar på dem du kjenner, eller still ditt eget.
Still et nytt spørsmål om dette apparatet
Last ned instruksjonene for din Pumpe i PDF-format gratis! Finn veiledningen din TK 250 ECO - AL-KO og ta den elektroniske enheten tilbake i hendene. På denne siden er alle dokumenter som er nødvendige for bruken av enheten din publisert. TK 250 ECO av merket AL-KO.
BRUKSANVISNING TK 250 ECO AL-KO
1.1 Symboler og signalord
FARE!
2.3 Termobeskyttelse
FARE! Fare ved berøring af strømførende dele!
Risikoen for oversvømmelse!
■ Beakta denna bruksanvisning
1 Om denne bruksanvisningen.... 133
1.1 Tegnforklaringer og signalord.... 133
2 Produktbeskrivelse 133
2.1 Produktoversikt (1) 133
2.2 Funksjon.... 133
2.3 Termovern 133
2.4 Tiltenkt bruk.... 133
2.5 Mulig feil bruk 134
3 Sikkerhetshenvisninger.... 134
3.1 El-sikkerhet.... 135
4 Montering.... 136
4.1 Monter trykkledning (1).... 136
5 Igangsetting 136
5.1 Sikkerhet 136
6 Betjening.... 137
6.1 Slå på pumpen (2).... 137
6.2 Slå av pumpen 137
6.3 Utpumping av restvannhøyde 137
7 Vedlikehold og pleie.... 137
7.1 Rengjøre pumpen.... 137
8 Oppbevaring 138
9 Avfallshändtering 138
10 Feilsøking 138
11 Kundeservice/service.... 139
12 Garanti 140
13 EC-samsvarserklæring 140
1 OM DENNE BRUKSANVISNINGEN
Den tyske versjonen er den originale bruksanvisningen. Alle andre språkutgaver er oversettelse av den originale bruksanvisningen.
■ Les grundig gjennom bruksanvisningen før oppstart. Dette er forutsetningen for sikkert arbeid og feilfri håndtering.
■ Oppbevar bruksanvisningen alltid slik at du kan slå opp i den när du trenger informasjon om maskinen.
Gi maskinen bare videre til andre personer sammen med denne bruksanvisningen.
■ Les og følg sikkerhets- og varselhenvisningene i denne bruksanvisningen.
1.1 Tegnforklaringer og signalord
FARE!
Viser til en umiddelbart farlig situasjon som fører til død eller alvorlige personskader hvis den ikke unngås.
ADVARSEL!
Viser til en potensielt farlig situasjon som kan føre til død eller alvorlige personskader hvis den ikke unngås.
FORSIKTIG!
Viser til en potensielt farlig situasjon som kan føre til mindre eller moderate personskader hvis den ikke unngås.
ADVARSEL!
Viser til en potensielt farlig situasjon som kan føre til materielle skader hvis den ikke unngås.
MERK
Spesiell informasjon for bedre forståelighet og håndtering.
2 PRODUKTBESKRIVELSE
I denne bruksanvisningen blir ulike pumpemodeller beskrevet. Finn din modell ved hjelp av merkeskiltet.
2.1 Produktoversikt (1)
| Nr. Komponent |
| 1 Bærehåndtak |
| 2 Tilkoblingskabel |
| 3 Kabel flottørbryter |
| 4 Pumpehus |
| 5 Kombinippel |
| 6 Tilkoblingsvinkel |
| 7 Innsugingsspor |
| 8 Flottørbryter |
2.2 Funksjon
Pumpen suger inn transportmediet direkte via innsugingssporene og transporterer det til pumpeutløpet. Den slås av og på med en flottørbryter.
2.3 Termovern
Pumpen er utstyrt med termovern som slår av motoren hvis den overopphetes. Etter en avkjølingsperiode på ca. 15 - 20 minutter, slår pumpen seg automatisk på igjen.
Betjen pumpen kun när den er helt nedsenket.
2.4 Tiltenkt bruk
Pumpen er beregnet for privat bruk i hus og hage. Det må kun brukes til det den er beregnet for iht. de tekniske spesifikasjonene.
Pumpen egner seg til å:
■ Drenering ved oversvømmelser
■ Ompumping og utpumping av beholdere (f.eks. svømmebassenger)
■ Ta ut vann fra brønner og sjakter
Drenering av drenasjer og inlfiltrasjonsbrønner.
■ Kun ved pumpe TS 400 ECO
Pumpen er kun egnet for å levere følgende væsker:
Annen bruk eller bruk som går ut over dette, anses som ikke tiltenkt bruk.
2.5 Mulig feil bruk
Defekte sikkerhets- og beskyttelsesanordninger som er satt ut av kraft kan forårsake alvorlige skader.
■ Sørg for å få reparert defekte sikkerhets- og beskyttelsesanordninger
- Aldri sett sikkerhets- og beskyttelsesanordninger ut av funksjon.
Denne pumpen kan brukes av barn fra 8 år og eldre, samt av personer med reduserte fysiske, sensoriske eller mentale ferdigheter eller av personer som mangler erfaring og kunnskap, når de er under tilsyn eller har fått opplæring i sikker bruk av pumpen og hvilke farer som er forbundet med det. Barn må ikke leke med pumpen. Rengjøring og vedlikehold av brukeren skal ikke utføres av barn uten at det holdes oppsyn med dem.
■ Personer med meget sterke og kompliserte begrensninger kan ha behov som går utover de anvisningene som her beskrives.
- Hold sikkerhetsavstand til dyr eller slå a pumpen när du nærmer deg dyr.

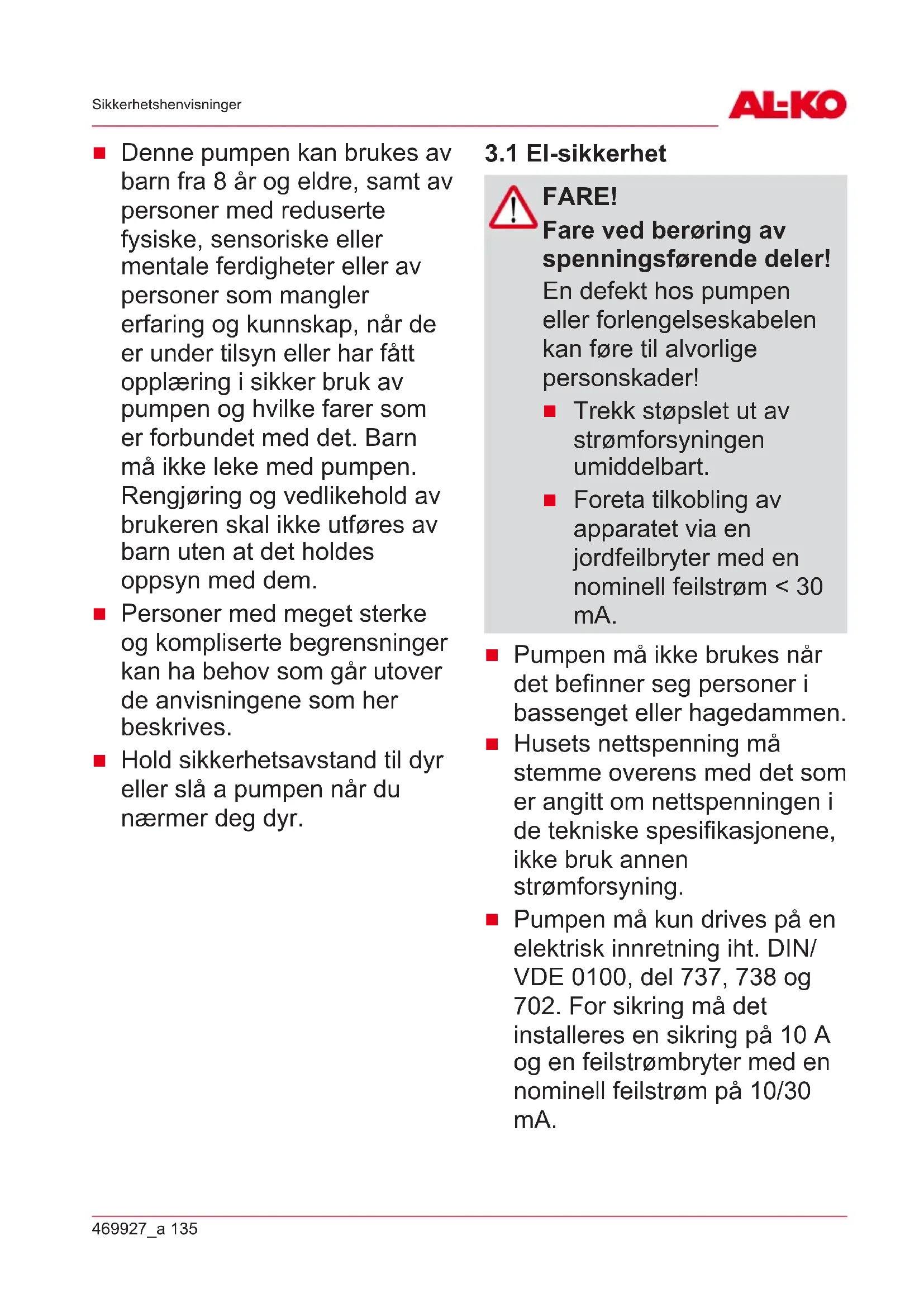

3.1 El-sikkerhet
FARE!
Fare ved berøring av spenningsførende deler!
- Pumpen må ikke brukes når det befinner seg personer i bassenget eller hagedammen.
■ Husets nettspenning må stemme overens med det som er angitt om nettspenningen i de tekniske spesifikasjonene, ikke bruk annen strømforsyning. - Pumpen må kun drives på en elektrisk innretning iht. DIN/VDE 0100, del 737, 738 og 702. For sikring må det installeres en sikring på 10 A og en feilstrømbryter med en nominell feilstrøm på 10/30 mA.
■ Bruk kun forlengelseskabler som er beregnet for utendørs bruk - minimum tverrsnitt 1,5 mm². Kabeltromler skal alltid rulles helt av.
■ Skadde eller sprukne forlengelseskabler må ikke brukes.
4.1 Monter trykkledning (1)
- Skru tilkoblingsvinkelen (6) inn i pumpeutgangen.
- Skru kombinippelen (5) inn i tilkoblingsvinkelen.
- Slangen festes på kombinippelen.
MERK
Kombinippelen kan skjæres av i henhold til den valgte slangetilkoblingen. Bruk så stor slangediameter som mulig.
5 IGANGSETTING
5.1 Sikkerhet
ADVARSEL!
Fare for oversvømmelse!
Ved feil hos pumpen kan det trenge ut vann, noe som forårsaker følgeskader på grunn av oversvømmelse.
Sørg for at det ved feil på pumpen ikke oppstår følgeskader på grunn av oversvømmelser.
Kjør pumpen hengende fra en wire eller sørg for at pumpen står stødig.
■ Betjen pumpen kun när pumpen er helt nedsenket.
- Påse at det er tilstrekkelig avstand til bakken
■ Aldri kjør pumpen mot en lukket trykkledning.
■ Ved sjakter må du alltid sørge for tilstrekkelig dimensjonering.
■ Dekk alltid sjaktene slik at det er sikkert å gå.
6 BETJENING
6.1 Slå på pumpen (2)
ADVARSEL!
Fare for skader på apparatet!
Pumpen må ikke suge inn faste stoffer. Sand og andre slipende stoffer i transportmediet ødelegger pumpen.
- Påse at ingen faste stoffer kan havne i transportmediet.
MERK
Hvis underlaget er sølete, sandholdig eller stenet må du bruke en egnet plate slik at pumpen står stødig.
- Vikle av strømkabelen helt.
- Det skal sikkerstilles at det er plassert elektriske pluggforbindelser i det flomsikre området.
- Endre klemmeposisjonen og still inn koblingspunktene til flottørbryteren (8) hver for seg.
- Klem fast kabelen til flottørbryteren på pumpehuset. Anbefalt kabellengde til flottørbryteren ca. 120 mm.
-
Senk nedsenkingspumpen sakte ned i transportmediet. Hold nedsenkingspumpen litt på skrå, slik at eventuell innestengt luft kan slippe ut.
-
Sett nettstøpslet i stikkontakten.
Den nedsenkbare pumpen slås på automatisk via flottørbryteren när et bestemt vannivå nås, og när vannivået reduseres til utkoblingshøyden, slås den på igjen.
6.2 Slå av pumpen
- Ta støpselet ut av stikkontakten.
6.3 Utpumping av restvannhøyde
ADVARSEL!
Fare for skader på apparatet!
Ved utpumping består det en fare for tørrkjøring hos pumpen, slik at det på den måten kan oppstå skader på apparatet.
■ Overvåk hele tiden pumpen ved utpumping av restvannhøyde, og unngå at pumpen går tørr.
Når restvannhøyden nås, tas pumpen ut av drift ved å trekke ut nettstøpslet.
Flottørbryteren må betjenes manuelt for utpumping til restvannhøyde:
- Ta støpselet ut av stikkontakten.
- Flottørbryteren legges oppover og festes.
- Sett nettstøpslet i stikkontakten. Pumpen slår seg på og begynner å transportere.
MERK
Hvis restvannhøyden blir underskredet, suger pumpen inn vann. I så fall må pumpen luftes hvis vannivået stiger og før den settes i drift igjen.
Etter å ha transportert klorholdig vann fra svømmebasseng eller væsker som etterlater seg rester, må pumpen spyles med rent vann.
- Rengjør ved behov inntakssporene til sugefoten med rent vann.
8 OPPBEVARING
MERK
Ved fare for frost skal systemet tømmes fullstendig og pumpen lagres på et frostsikkert sted.
9 AVFALLSHÄNDTERING
Elektro- og elektronikkapparater hører ikke til i husholdningsavfallet, men skal tilføres atskilt for avfallshåndtering eller deponering.
Emballasje, maskin og tilbehør er laget av gjenvinnbare materialer og skal deponeres tilsvarende.
10 FEILS∅KING
FARE!
Fare for strømstøt!
Ved arbeider på pumpen består det en fare for å få et elektrisk støt.
■ Trekk ut nettstøpslet før du utfører noe som helst arbeid i forbindelse med utbedring av feil.
■ Feil i det elektriske anlegget må repareres av en kvalifisert elektriker.
| Feil Mulig årsak Hjelp | ||
| Motoren går ikke. | Pumpehjul blokkert. | Fjern smuss i innsugingsområ det. Rengjør med egnet verktøy gjennom åpningen i motorhuset bak. |
| Termobryteren har koblet seg ut. | Vent til termobryteren slår på pumpen igjen. Vær oppmerksom på maksimumstem peraturen til transportmediet. Sørg for at pumpen blir sjekket. | |
| Ingen nettspenning. | Kontroller sikringer, sørg for at strømforsyningen bli kontrollert av kvalifisert elektriker. | |
| Flottørbryter slår seg ikke på stigende vannstand. | Send pumpen til et AL-KO servicesenter. | |
| Pumpen går, men den transporterer ikke. | Luft i pumpehuset. | Luft pumpen ved å holde den på skrå. |
| Blokkering på sugesiden. | Fjern smuss i innsugingsområ det. | |
| Trykkledning stengt. | Åpne trykkledningen. | |
| Trykkslangen har en knekk. | Strekk ut trykkslangen. | |
Feil Mulig årsak Hjelp
| For liten transportme ngde | For liten slangediamet er. | Bruk en større trykkslange. |
| Blokkering på sugesiden. | Fjern smuss i innsugingsområ det. | |
| Transporthøy den er for stor. | Vær oppmerksom på maks. transporthøyde, se tekniske spesifikasjoner! |
MERK
Ved feil som det ikke er mulig å utbedre, henvender du deg til vår kundeservice.
11 KUNDESERVICE/SERVICE
Ved spørsmål om garanti, reparasjon eller reservedeler henvend deg til det nærmeste AL-KO-serviceverkstedet.
Vi utbedrer eventuelle material- eller produksjonsfeil på maskinen innenfor den lovmessige foreldelsesfristen for mangelskrav ved at vi velger å foreta en reparasjon eller levere et nytt produkt. Foreldelsesfristen fastlegges ut fra gjeldende lovgivning i landet hvor maskinen ble kjøpt.
Vår garanti gjelder kun ved:
■ overholdelse av bruksanvisningen
Sakkyndig behandling
■ Bruk av originale reservedeler
Garantien gjelder ikke ved:
■ Egenutførte reparasjonsforsøk
■ Egenutførte tekniske endringer
Ikke tiltenkt bruk
Lakkskader som skyldes normal slitasje
■ Slitasjedeler som på reservedelskortet er merket med xxxxxx (x) ramme
Garantitiden begynner å løpe med kjøpet til den første sluttbrukeren. Fakturadatoen er utslagsgivende. Ved garantikrav henvender du deg til din forhandler eller til nærmeste autoriserte kundeservice med denne garantierklæringen og den originale kvitteringen. De lovbestemte mangelfordringene fra kjøper overfor selger forblir uberørt gjennom denne erklæringen.
13 EC-SAMSVARSERKLÆRING
Herved erklærer vi at dette produktet, i denne utførelsen, er i samsvar med kravene i EU-direktivene, EU-sikkerhetsstandardene og de produktspesifikke standardene.
Produkt
Nedsenkbar pumpe, elektrisk
Serienummer
G3023025
Produsent
Dokumentasjonsfullmektig
Andreas Hedrich
Ichenhauser Str. 14
D-89359 Kötz
Type
TK 250 ECO
TS 400 ECO
EU-direktiver
2014/30/EU
2014/35/EU
2011/65/EU
Harmoniserte standarder
EN 60335-1:2012
EN 50636-2-41:2012
EN 62233:2008
EN 55014-1:2012
EN 55014-2:2016
EN 61000-3-2:2014
EN 61000-3-3:2014
2017
Kötz, 01.08.2017
Wolfgang Hergeth
Managing Director
