Produkttype	Dykpumpe
Mærke	AL-KO
Model	TK 250 ECO
Korrekt anvendelse	Vandafledning ved oversvømmelser, overpumpning eller tømning af beholdere (svømmebassiner), vandudtagning i brønde eller grave, afledning af vand fra dræn og sumpgrave
Kompatible væsker	Klart vand, regnvand, kloreret vand, sanitært vand, spildevand med max. 5 % suspenderede stoffer og partikeldiameter max. 30 mm
Ikke-kompatible væsker	Drikkevand, saltvand, fødevarer, aggressive eller kemiske midler, ætsende væsker, brændbare, eksplosive eller gasformige væsker, væsker med temperatur > 35 °C, sandholdigt vand eller slibende væsker
Termisk beskyttelse	Ja, automatisk genstart efter ca. 15-20 minutter
Flydekontakt	Ja, justerbar, anbefalet kabellængde ca. 120 mm
Tryktilslutning	Blandet dyse og forbindelsesbøjning til slange
Strømforsyning	Husholdningsnet, beskyttelse med FI-afbryder (30 mA) anbefales
Ibrugtagning	Sænk pumpen skråt for at udlufte, tilslut stikket
Rengøring	Skyl med rent vand efter brug af kloreret vand eller væsker, der efterlader rester
Opbevaring	Frostfrit, tøm systemet helt
Garanti	Lovpligtig periode i henhold til købsland, forudsat korrekt anvendelse

Ofte stillede spørgsmål - TK 250 ECO AL-KO

Hvilke væsker kan jeg pumpe med TK 250 ECO?

Du kan pumpe klart vand, regnvand, kloreret vand (svømmebassiner), sanitært vand og spildevand med op til 5 % suspenderede stoffer og partikler på max. 30 mm. Må ikke bruges til drikkevand, saltvand, aggressive væsker eller væsker over 35 °C.

Sådan tager du pumpen i brug?

Rul kablet helt ud, sørg for at de elektriske stik er uden for vand, juster flydekontakten (anbefalet kabellængde ca. 120 mm), sænk pumpen skråt ned i væsken for at udlufte, og tilslut derefter stikket. Pumpen starter automatisk afhængigt af vandstanden.

Hvad gør jeg, hvis pumpen ikke starter?

Kontrollér først strømforsyningen (sikringer, stikkontakt). Hvis motoren er varm, kan den termiske beskyttelse være aktiveret: vent 15-20 minutter på, at den køler af. Hvis pumpehjulet er blokeret, rengør sugområdet gennem den bagerste åbning af huset. Hvis problemet fortsætter, kontakt AL-KO service.

Pumpen kører, men leverer ikke vand, hvorfor?

Det kan skyldes luft i pumpehuset (udluft ved at vippe pumpen), tilstopning ved indsugningen (rens), en lukket trykledning (åbn den) eller en knækket slange (ret den op).

Sådan pumper du til restvandsniveau?

Træk stikket ud, placer flydekontakten opad og fastgør den, tilslut derefter igen. Pumpen kører kontinuerligt. Overvåg niveauet for at undgå tørløb, og træk stikket ud, når det ønskede niveau er nået.

Kan jeg bruge pumpen kontinuerligt?

Nej, pumpen er ikke designet til kontinuerlig drift. Brug den kun til enkeltstående opgaver som tømning eller vandafledning.

Sådan rengør du pumpen efter brug?

Skyl pumpen med rent vand, især efter pumpning af kloreret vand eller væsker, der efterlader rester. Rens indsugningsåbningen om nødvendigt med rent vand.

Hvad gør jeg ved frost?

Tøm systemet helt og opbevar pumpen i et frostfrit rum. Lad ikke vand blive i pumpen, da det kan beskadige den.

Sådan undgår du elektriske risici?

Brug pumpen med en fejlstrømsafbryder (FI) på 30 mA. Løft aldrig pumpen i kablet. Kontrollér kablets og forlængerledningens tilstand før hver brug. Må ikke bruges, hvis der er personer i vandet.

Hvor finder jeg reservedele eller kundeservice?

Kontakt den nærmeste AL-KO kundeservice. Kontaktoplysninger findes på internettet. Brug kun originale reservedele for at bevare garantien.

BRUGSANVISNING TK 250 ECO AL-KO

1 Om denne brugsanvisning.... 115
1.1 Symboler og signalord.... 115
2 Produktbeskrivelse 115
2.1 Produktoversigt (1) 115
2.2 Funktion.... 115
2.3 Termobeskyttelse 115
2.4 Tilsigtet brug.... 115
2.5 Forkert anvendelse.... 116
3 Sikkerhedsanvisninger.... 116
3.1 Elektrisk sikkerhed 117
4 Montering.... 118
4.1 Montering af trykledning (1).... 118
5 Ibrugtagning.... 118
5.1 Sikkerhed 118
6 Betjening.... 119
6.1 Tænd for pumpen (2) 119
6.2 Frakobling af pumpen.... 119
6.3 Pumpning til restvandshøjde 119
7 Service og vedligeholdelse 119
7.1 Rengøring af pumpen.... 119
8 Opbevaring 120
9 Bortskaffelse 120
10 Hjælp ved fejl 120
11 Kundeservice/service.... 121
12 Garanti 122
13 EF-overensstemmelseserklæring 122

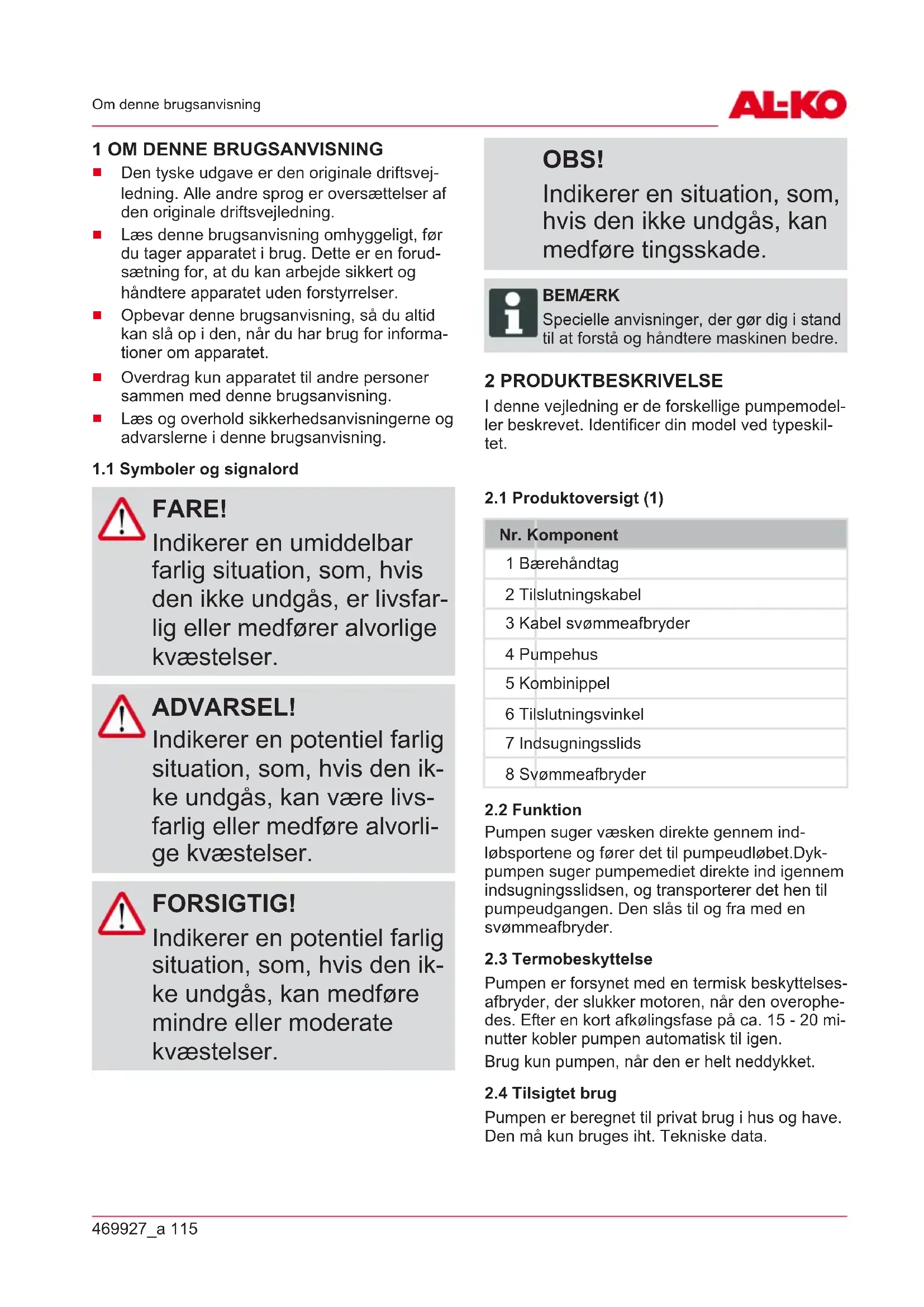

1 OM DENNE BRUGSANVISNING

Den tyske udgave er den originale driftsvejledning. Alle andre sprog er oversættelser af den originale driftsvejledning.
Læs denne brugsanvisning omhyggeligt, før du tager apparatet i brug. Dette er en forudsætning for, at du kan arbejde sikkert og håndtere apparatet uden forstyrrelser.
- Opbevar denne brugsanvisning, så du altid kan slå op i den, när du har brug for informationer om apparatet.
■ Overdrag kun apparatet til andre personer sammen med denne brugsanvisning.
Læs og overhold sikkerhedsanvisningerne og advarslerne i denne brugsanvisning.

Indikerer en umiddelbar farlig situation, som, hvis den ikke undgås, er livsfarlig eller medfører alvorlige kvæstelser.

ADVARSEL!

Indikerer en potentiel farlig situation, som, hvis den ikke undgås, kan være livsfarlig eller medføre alvorlige kvæstelser.

FORSIGTIG!

Indikerer en potentiel farlig situation, som, hvis den ikke undgås, kan medføre mindre eller moderate kvæstelser.

OBS!

Indikerer en situation, som, hvis den ikke undgås, kan medføre tingsskade.

BEMÆRK

Specielle anvisninger, der gør dig i stand til at forstå og håndtere maskinen bedre.

2 PRODUKTBESKRIVELSE

I denne vejledning er de forskellige pumpemodeller beskrevet. Identificer din model ved typeskil- tet.

2.1 Produktoversigt (1)

Nr. Komponent

1 Bærehåndtag

2 Tilslutningskabel

3 Kabel svømmeafbryder

4 Pumpehus

5 Kombinippel

6 Tilslutningsvinkel

7 Indsugningsslids

8 Svømmeafbryder

2.2 Funktion

Pumpen suger væsken direkte gennem indløbsportene og fører det til pumpeudløbet.Dyk-pumpen suger pumpemediet direkte ind igennem indsugningsslidsen, og transporterer det hen til pumpeudgangen. Den slås til og fra med en svømmeafbryder.

Pumpen er forsynet med en termisk beskyttelsesafbryder, der slukker motoren, når den overophedes. Efter en kort afkølingsfase på ca. 15 - 20 minutter kobler pumpen automatisk til igen.

Brug kun pumpen, när den er helt neddykket.

2.4 Tilsigtet brug

Pumpen er beregnet til privat brug i hus og have.

Den må kun bruges iht. Tekniske data.

Pumpen er egnet til:Dykpumpen er velegnet til:

■ Afvanding ved oversvømmelser
■ Om- og udpumpning af beholdere (f.eks. svømmebassiner)
■ Oppumpning af vand fra brønde og skakter
■ Afvanding af dræn og sivebrønde.
Gælder kun pumpe TS 400 ECO

Pumpen er kun egnet til pumpning af følgende væsker:

■ Rent vand, regnvand
■ klorholdigt vand (f.eks. svømmebassiner)
Brugsvand
Spildevand med maks. 5 % svæv og en kornstørrelse med en diameter på maks. 30 mm.
Gælder kun pumpe TS 400 ECO

Enhver anden eller yderligere anvendelse gælder som ikke korrekt.

2.5 Forkert anvendelse

Pumpen må ikke bruges til kontinuerlig drift. Den er ikke velegnet til pumpning af:

Drikkevand
Saltvand
Levnedsmidler
■ Aggressive medier, kemikalier
- Ætsende, brændbare, eksplosive eller gassende væsker
■ Væsker, der er varmere end 35 °C
■ Sandholdigt vand og skurende væsker.

Gælder kun pumpen TK 250 ECO

3 SIKKERHEDSANVISNINGER

ADVARSEL! Fare for kvæstelse

Sikkerheds- og beskyt- telsesanordninger, der er defekte eller deaktiverede, kan medføre alvorlige kvæstelser.

Få defekte sikkerheds- og beskyttelsesanordninger repareret.
■ Sikkerheds- og beskyt-telsesanordningerne må aldrig sættes ud af kraft.

Løft, transporter eller fastgør aldrig pumpen vha. tilslutningskablet.Løft, transporter eller fastgør aldrig maskinen i tilslutningsledningen.
■ Uautoriserede ændringer eller modifikationer af pumpen er forbudt.
Brug kun pumpe og forlængerledninger er i perfekt teknisk stand. Beskadigede pumper må ikke benyttes.

Denne pumpe kan bruges af børn i alderen 8 år og derover og personer med nedsatte fysiske, sensoriske eller mentale evner, eller manglende erfaring og viden, hvis de er under opsyn eller uddannet i sikker brug af pumpen og forstår de dermed forbundne risici. Børn må ikke lege med pumpen. Brugerens rengøring og vedligeholdelse må ikke foretages af børn uden opsyn.
■ Mennesker med meget kraftige og komplekse begrænsninger kan også have behov for de vejledninger, der er beskrevet her.
- Hold sikker afstand til dyr, eller slukke for pumpen, när dyrene nærmer sig.

3.1 Elektrisk sikkerhed

En fejl på pumpe eller for- længerledning kan forår- sage alvorlig skade!

■ Fjern straks stikket fra lysnettet.
- Tilslut enheden via et fejlstrømsrelæ med en nominel reststrøm på <30 mA.

Hvis der er personer i svøm-mebassinet eller i havedam-men, må pumpen ikke benyt-tes.
■ Husets netspænding skal være i overensstemmelse med angivelserne om netspænding i de Tekniske data. Anvend ingen anden forsyningsspænding.
Pumpen kan drives med en elektrisk anordning i overensstemmelse med DIN/VDE 0100, del 737, 738 og 702:e. Af sikkerhedsmæssige årsager skal der installeres en ledningssikkerhedsafbryder på 10 A samt et fejlstrømsrelæ med en nominel fejlstrøm på 10/30 mA.

Brug kun forlængerledninger, der er beregnet til udendørs brug - min. tværsnit 1,5 mm ^2 . Træk altid ledningen helt ud af kabeltromler.
- Beskadigede eller sprøde forlængerledninger må ikke anvendes.

- Kontroller tilstanden af din forlængerledning før hver brug.

4 MONTERING

4.1 Montering af trykledning (1)

1. Skru tilslutningvinklen (6) ind i pumpeudløbet.
2. Skru kombi-niplen (5) ind forbindelsesvinklen.
3. Sæt slagen fast på kombi-niplen.

BEMÆRK

Kombiniplen kan skæres af i overensstemmelse med den valgte slangetilslutning. Brug den størst mulige slangediameter.

5 IBRUGTAGNING

5.1 Sikkerhed

OBS!

I tilfælde af funktionsfejl af pumpen vand kan lække og forårsage følgeskader ved oversvømmelse.

Sørg for passende foranstaltninger, for at undgå skader ved oversvømmelser i tilfælde af fejl på pumpen.

■ Brug pumpen ophængt i et reb, eller vær opmærksom på at pumpen står godt fast.
■ Brug kun pumpen, när pumpen er helt neddykket.
■ Sørg for tilstrækkelig afstand til jorden
■ Lad aldrig pumpen køre mod en lukket trykledning.
■ Sørg for tilstrækkelig dimensionering ved skakter.
■ Afdæk altid skakter, så man ikke kan falde igennem.

6 BETJENING

6.1 Tænd for pumpen (2)

OBS!

Fare for beskadigelse!

Dykpumpen må ikke suge faste partikler. Sand og andre skurende partikler i pumpemediet ødelægger dykpumpen.

■ Sørg for, at ingen faste stoffer kan komme ind i væsken.

BEMAERK

Brug en passende plade på mudret, sandet eller stenet jord af hensyn til pumpens sikre tilstand.

1. Rul netledningen helt ud.
2. Sørg for, at de elektriske stik er monteret i ovenstående oversvømmelses-sikre områder.
3. Skift beslagets position og juster afbryder-punkter forsvømmerafbryder (8) individuelt.
4. Klem kablet fra svømmerafbryderen fast på pumpehuset. Anbefalet kabellængde for svømmerafbryderen er 120 mm.
5. Dykpumpen nedsænkes langsomt i væsken. Hold dykpumpen i en lille vinkel, så al inde-sluttet luft kanundslippe.
6. Sæt stikket i kontakten.

- Dykpumpen slår automatisk til via svømmeaf-bryderen, när en bestemt vandstand nås, og när vandstanden falder, slår den fra igen ved frakoblingshøjden.

6.2 Frakobling af pumpen

1. Træk stikket ud af stikdåsen.

6.3 Pumpning til restvandshøjde

OBS!

Fare for beskadigelse!

Ved pumpning er der fare for, at pumpen kører tør, og derved medfører skader på udstyret.

• Hold til stadighed opsyn med pumpen, når der pumpes ned til restvandshøjde, og undgå, at pumpen løber tør.
• Tag pumpen ud af drift ved at trække stikket ud, när restvandshøjden nås.

For at pumpe ned til restvandshøjde skal svømmeafbryderen betjenes manuelt:

1. Træk stikket ud af stikdåsen.
2. Læg svømmerafbryderen øverst og gør den fast.
3. Sæt stikket i kontakten. Pumpen slår til, og begynder at pumpe. Pumpen slår til, og begynder at pumpe.

BEMAERK

Hvis restvandshøjden underskrides, suger pumpen luft ind. I dette tilfælde skal pumpen udluftes, før den tages i drift ved øget vandstand.

7 SERVICE OG VEDLIGEHOLDELSE

7.1 Rengøring af pumpen

BEMÆRK

Når der har været pumpet klorholdigt svømmebassinvand eller væsker, der efterlader rester, skal pumpen skylles med rent vand.

1. Rengør suge-mundstykkets indsugningsåbninger efter behov med klart vand.

8 OPBEVARING

BEMÆRK

Hvis der er fare for frost, skal systemet tømmes fuldstændigt og pumpen opbe- vares på et frostsikkert sted.

9 BORTSKAFFELSE

Elektrisk og elektronisk udstyr må ikke smides ud med det almindelige husholdningsaffald, men skal bortskaffes særskilt!

Emballage, udstyr og tilbehør er fremstillet af genanvendelige materialer og skal bortskaffes på behørig vis.

10 HJÆLP VED FEJL

FARE!

Fare for elektrisk stød!

Når der arbejdes på pumpen, er der fare for at få elektrisk stød.

• Træk altid netstikket ud, før der arbejdes på at afhjælpe fejl.
  Lad en elektriker afhjælpe fejl i det elektriske system.

Fejl Mulig årsag Afhjælpning

Motoren kø- rer ikke.	Løbehjulet blokeret.	Fjern urenheder i indsugnings- området. Ren- gør åbningen i motorhuset bag- ved med egnet værktøj.
	Termoafbry- deren har slå- et fra.	Vent, indtil termoafbryderen slår pumpen til igen. Vær op- mærksom på pumpemediets maks. tempera- tur. Tjek pum- pen.
	Ingen net- spænding.	Kontroller sikrin- gerne, lad en elektriker kon- trollere strømfor- syningen.
	Svømmeaf- bryderen re- agerer ikke, selv om vand- standen sti- ger.	Send pumpen til AL-KO-service.
Pumpen kø- rer, men pumper ikke.	Luft i pumpe- huset.	Udluft pumpen ved at holde den skråtstillet.
	Tilstopning på sugesiden.	Fjern urenheder i indsugnings- området.
	Trykledning lukket.	Åbn tryklednin- gen.
	Trykslange bøjet.	Ret trykslangen ud.
Pumpevolu- minet er for lille	Slangediame- teren er for lil- le.	Brug en større slangediameter.
	Tilstopning på sugesiden.	Fjern urenheder i indsugnings- området.
	Transport- højden er for stor.	Overhold maks. transporthøjde, se Tekniske da- ta!

BEMÆRK

Ved fejl, der ikke kan afhjælpes, rettes henvendelse til vores kundeservice.

11 KUNDESERVICE/SERVICE

Henvend dig til nærmeste AL-KO serviceværksted ved spørgsmål til garanti, reparation eller reservedele.

Disse oplysninger findes på internettet på adressen:

Inden for den lovbestemte reklamationsperiode reparerer eller udskifter vi efter eget skøn eventuelle materiale- eller fabrikationsfejl på apparatet. Reklamationsperioden bestemmes af loven i det land, hvor maskinen er købt.

Vores garanti gælder kun, hvis:

■ brugsanvisningen følges
■ apparatet behandles korrekt
■ der bruges originale reservedele

Garantien bortfalder ved:

■ egenhændige forsøg på reparation
■ egenhændige tekniske ændringer
■ ukorrekt brug

Følgende er ikke omfattet af garantien:

Lakskader, der skyldes normal slitage
Sliddele, der er markeret med ramme (x) på reservedelslisten

Garantiperioden begynder med købet foretaget af den første slutforbruger. Datoen på købskvitteringen er gældende. Kontakt forhandleren, hvor apparatet er købt, eller den nærmeste autoriserede kundeservice. Medbring denne erklæring og den originale købskvittering. Denne erklæring berører ikke købers lovbestemte rettigheder over for sælger på grund af mangler.

13 EF-OVERENSSTEMMELSESERKLÆRING

Vi erklærer hermed, at dette produkt ved salg opfylder kravene i de harmoniserede EU-direktiver, EU-sikkerhedsnormerne samt de produktspecifikke normer.

Produkt

Dykpumpe, elektrisk

Serienummer

G3023025

Type

TK 250 ECO

TS 400 ECO

Producent

AL-KO Geräte GmbH

Ichenhauser Str. 14

D-89359 Kötz

EU-direktiver

2014/30/EU

2014/35/EU

2011/65/EU

Ansvarlig for dokumentationen

Andreas Hedrich

Ichenhauser Str. 14

D-89359 Kötz

Harmoniserede standarder

EN 60335-1:2012

EN 50636-2-41:2012

EN 62233:2008

EN 55014-1:2012

EN 55014-2:2016

EN 61000-3-2:2014

EN 61000-3-3:2014

2017

Kötz, 01-08-2017

Wolfgang Hergeth

Managing Director

Rent vann, regnvann
Klorholdig vann (f.eks svømmebassenger)
Industrivann
Skittent vann med maks. 5 % svevestoffandel og en kornstørrelse på maks. 30 mm i diameter.
■ Kun ved pumpe TS 400 ECO

Pumpen skal ikke være i kontinuerlig drift. De er ikke egnet for transport av:

Drikkevann
Saltvann
Næringsmidler
■ Aggressive medier, kjemikalier
■ Etsende, brennbare, eksplosive eller gassholdige væsker
■ Væsker som er varmere enn 35 °C
■ Saltholdig vann og slipende væsker.
■ Kun ved pumpe TK 250 ECO

3 SIKKERHETSHENVISNINGER

ADVARSEL! Fare for personskader!

■ Ikke løft, transporter eller fest pumpen med tilkoblingskabelen.
Det er ikke tillatt å foreta endringer eller ombygginger på pumpen på egen hånd.
■ Bruk pumpen og forlengelseskabelen kun när de er i feilfri stand. Skadede pumper må ikke brukes.

En defekt hos pumpen eller forlengelseskabelen kan føre til alvorlige personskader!

■ Trekk støpslet ut av strømforsyningen umiddelbart.
■ Foreta tilkobling av apparatet via en jordfeilbryter med en nominell feilstrøm < 30 mA.

Før hver igangsetting må man kontrollere tilstanden til skjøteledningen.

4 MONTERING

Dette finner du på Internett på følgende adresse: www.al-ko.com/service-contacts

12 GARANTI

Følgende omfattes ikke av garantien:
