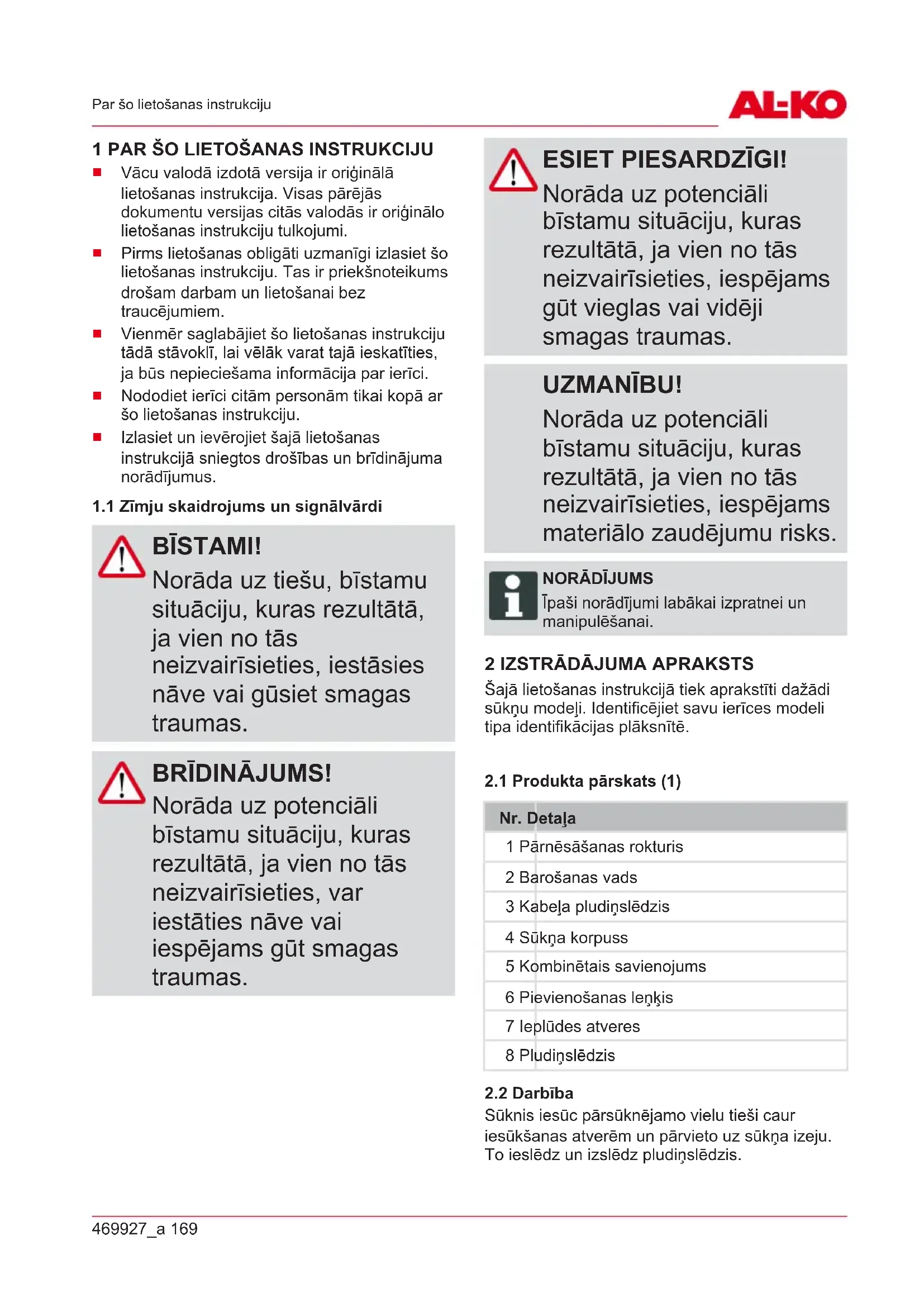

LIETOŠANAS INSTRUKCIJA TK 250 ECO AL-KO

Vācu valodā izdotā versija ir oriģinālā lietošanas instrukcija. Visas pārējās dokumentu versijas citās valodās ir oriģinālo lietošanas instrukciju tulkojumi.

Pirms lietošanas obligāti uzmanīgi izlasiet šo lietošanas instrukciju. Tas ir priekšnoteikums drošam darbam un lietošanai bez traucējumiem.

Vienmēr saglabājiet šo lietošanas instrukciju tādā stāvoklī, lai vēlāk varat tajā ieskatīties, ja būs nepieciešama informācija par ierīci.

Nododiet ierīci citām personām tikai kopā ar šo lietošanas instrukciju.

Izlasiet un ievērojiet šajā lietošanas instrukcijā sniegtos drošības un brīdinājuma norādījumus.

1.1 Zīmju skaidrojums un signālvārdi

BĪSTAMI! Norāda uz tiešu, bīstamu situāciju, kuras rezultātā, ja vien no tās neizvairīsieties, iestāsies nāve vai gūsiet smagas traumas. BRĪDINĀJUMS! Norāda uz potenciāli bīstamu situāciju, kuras rezultātā, ja vien no tās neizvairīsieties, var iestāties nāve vai iespējams gūt smagas traumas. ESIET PIESARDZĪGI! Norāda uz potenciāli bīstamu situāciju, kuras rezultātā, ja vien no tās neizvairīsieties, iespējams gūt vieglas vai vidēji smagas traumas. UZMANĪBU! Norāda uz potenciāli bīstamu situāciju, kuras rezultātā, ja vien no tās neizvairīsieties, iespējams materiālo zaudējumu risks.

Īpaši norādījumi labākai izpratnei un manipulēšanai.

2 IZSTRĀDĀJUMA APRAKSTS

Šajā lietošanas instrukcijā tiek aprakstīti dažādi sūkņu modeļi. Identificējiet savu ierīces modeli tipa identifikācijas plāksnītē.

2.1 Produkta pārskats (1)

Nr. Detaļa 1 Pārnēsāšanas rokturis 2 Barošanas vads 3 Kabeļa pludiņslēdzis 4 Sūkņa korpuss 5 Kombinētais savienojums 6 Pievienošanas leņķis 7 Ieplūdes atveres 8 Pludiņslēdzis

Sūknis iesūc pārsūknējamo vielu tieši caur iesūkšanas atverēm un pārvieto uz sūkņa izeju. To ieslēdz un izslēdz pludiņslēdzis.LV

2.3 Termiskā aizsardzība

Sūknis ir aprīkots ar termiskās aizsardzības slēdzi, kas motora pārkaršanas gadījumā to izslēdz. Pēc atdzišanas laika perioda aptuveni 15-20minūtēm sūknis automātiski atkal ieslēdzas. Darbiniet sūkni tikai tad, kad tas ir pilnībā iegremdēts.

2.4 Paredzētais lietojums

Sūkņi ir paredzēti privātai lietošanai mājā un dārzā. Tos drīkst izmantot tikai atbilstoši ekspluatācijas ierobežojumiem, kas norādīti tehniskajos datos. Sūkņi ir piemēroti:

ūdens sūknēšanai plūdu gadījumā;

ūdens pārsūknēšanai un izsūknēšanai no tvertnēm (piem., baseiniem);

ūdens ņemšanai no akām un grāvjiem.

ūdens izsūknēšanai no drenāžas un filtrācijas akām.

Tikai sūknim TS 400 ECO Sūknis ir paredzēts tikai turpmāk uzskaitīto šķidrumu sūknēšanai:

tīrs ūdens, lietus ūdens.

Notekūdeņi ar suspendēto vielu maks. koncentrāciju 5% un daļiņu maks. diametru 30mm.

Tikai sūknim TS 400 ECO Citāda lietošana, kas neatbilst šim mērķim, ir uzskatāma par noteikumiem neatbilstošu.

2.5 Iespējama nepareiza izmantošana

Sūkni nedrīkst darbināt ilglaicīgi. Tas nav piemērots šādu vielu sūknēšanai:

pārtikā izmantojamais ūdens;

agresīvi līdzekļi, ķīmiskās vielas;

kodīgi, uzliesmojoši, sprādzienbīstami vai gāzēti šķidrumi;

šķidrumi, kas ir siltāki par 35°C;

ūdens, kurā ir smiltis un abrazīvi šķidrumi.

BRĪDINĀJUMS! Ievainojumu risks! Bojātas un atslēgtas drošības un aizsardzības ierīces var būt iemesls smagām traumām.

Bojātas drošības un aizsardzības ierīces ir jāsaremontē.

Nekādā gadījumā neveidojiet drošības ierīču un aizsargierīču apvadus.

Nekādā gadījumā sūkni nedrīkst celt, transportēt vai nostiprināt aiz savienojošā kabeļa.

Jebkāda veida patvaļīgu izmaiņu vai modifikāciju veikšana sūknim ir aizliegta.

Sūkni un pagarinātājkabeli drīkst lietot tikai tad, ja tas ir tehniski nevainojamā stāvoklī. Bojātu sūkni nedrīkst darbināt.469927_a 171 Drošības norādījumi

Šo sūkni drīkst izmantot bērni no 8gadu vecuma un vecāki bērni, kā arī personas ar ierobežotām fiziskām, maņu un garīgām spējām vai personas bez pieredzes un zināšanām, kad tiek nodrošināta uzraudzība vai ir sniegtas instrukcijas, kā droši lietot sūkni, un informācija par iespējamo apdraudējumu. Bērniem nedrīkst ļaut ar sūkni spēlēties. Tīrīšanu un apkopi bez uzraudzības nedrīkst ļaut veikt bērniem.

Attiecībā uz personām, kurām ir ļoti sarežģīti un kompleksi spēju ierobežojumi, var būt nepieciešamas instrukcijas, kas nav aprakstītas šajā dokumentā.

Nodrošiniet drošu attālumu no dzīvniekiem vai gadījumā, ja tuvojas dzīvnieki, sūkni izslēdziet.

3.1 Elektriskā drošība

BĪSTAMI! Nepieskarieties detaļām, kas pieslēgtas elektriskajam spriegumam! Bojāts sūknis vai pagarinātājkabelis var būt iemesls nopietnām traumām!

Nekavējoties atvienojiet kontaktdakšu no elektrotīkla.

Pieslēdziet ierīci diferenciālās aizsardzības automātiskajam slēdzim ar nominālās noplūdes strāvas vērtību < 30mA.

Sūkni nedrīkst darbināt, ja peldbaseinā vai dārza dīķī atrodas cilvēki.

Mājas elektrotīkla spriegumam ir jāatbilst tehniskajos datos norādītajam elektrotīkla spriegumam, cits barošanas avota spriegums nav atļauts.LV

Sūkni drīkst izmantot tikai ar elektrisko aprīkojumu atbilstoši standarta DIN/VDE 0100 737., 738. un 702. daļai. 10A jaudas slēdža aizsardzībai ir jāuzstāda paliekošās strāvas jaudas slēdzis ar kļūmju nominālās strāvas vērtību 10/30mA.

Izmantojiet tikai lietošanai ārpus telpām paredzētus pagarinātājkabeļus ar minimālo šķērsgriezuma laukumu 1,5mm

. Vienmēr pilnībā iztiniet kabeli no uztīšanas spoles.

Neizmantojiet bojātus vai nodilušos pagarinātājkabeļus.

Vienmēr pirms lietošanas pārbaudiet pagarinātājkabeļa stāvokli. 4 MONTĀŽA

4.1 Pieslēdziet spiedvadu (1)

1. Ieskrūvējiet sūkņa izejā pievienošanas leņķi

2. Ieskrūvējiet pievienošanas leņķī kombinēto

3. Nostipriniet uz kombinētā savienojuma

Kombinēto savienojumu var nogriezt atbilstoši izvēlētās pievienošanas šļūtenes veidam. Izmantojiet pēc iespējas lielāka diametra šļūteni.

UZMANĪBU! Pārplūšanas risks! Sūkņa darbības traucējumu gadījumā ūdens var pārplūst un izraisīt plūdus.

Veicot piemērotus pasākumus, lai sūkņa darbības traucējumu gadījumā, nepieļautu pārplūšanu un nerastos netieši zaudējumi.

Darbiniet sūkni, iekarot to virvē, vai nodrošiniet, lai sūknis būtu kārtīgi nostiprināts.

Darbiniet sūkni tikai tad, kad tas ir pilnībā iegremdēts.

Nekādā gadījumā neļaujiet sūknim darboties ar aizvērtu spiedvadu.

Vienmēr ievērojiet pietiekami precīzus šahtas parametru aprēķinus.

Vienmēr kārtīgi nosedziet šahtu.469927_a 173 Lietošana 6 LIETOŠANA

6.1 Sūkņa ieslēgšana (2)

UZMANĪBU! Pastāv ierīces bojājumu risks! Sūknis nedrīkst iesūkt cietās daļiņas. Šķidrumā esošās smiltis un citas cietās daļiņas var sabojāt sūkni.

Nodrošiniet, lai cietās daļiņas nevarētu iekļūt sūknējamajā šķidrumā.

Lai nostiprinātu sūkni dubļainās, smilšainās vai akmeņainās vietās, izmantojiet šim nolūkam piemērotu plāksni.

1. Pilnībā uztiniet strāvas vadu.

2. Pārliecinieties, vai elektriskie

spraudsavienojumi ir novietoti no pārplūšanas drošā vietā.

3. Mainot skavas pozīciju, iestatiet atbilstoši

konkrētajam gadījumam pludiņslēdža (8) pārslēgšanās punktus.

4. Piestipriniet pludiņslēdža kabeli pie sūkņa

korpusa. Pludiņslēdža kabeļa ieteicamais garums ir aptuveni 120mm.

5. Iegremdējamo sūkni lēnām iegremdējiet

sūknējamajā šķidrumā. Vienlaikus nodrošiniet, lai iegremdējamais sūknis būtu sagāzts nedaudz slīpi un no tā varētu izplūst tajā palikušais gaiss.

6. Ievietojiet strāvas vada kontaktdakšu

Iegremdējamais sūknis ieslēdzas automātiski ar pludiņslēdzi tiklīdz ir attiecīgais ūdens līmenis un atkal izslēdzas tiklīdz ūdens līmenis nokrītas līdz izslēgšanās augstumam.

6.2 Sūkņa izslēgšana

1. Atvienojiet strāvas vada kontaktdakšu no

6.3 Visa atlikušā ūdens izsūknēšana

UZMANĪBU! Pastāv ierīces bojājumu risks! Pilnīgas izsūknēšanas gadījumā pastāv risks, ka sūknis darbosies bez šķidruma un šādi radīsies ierīces bojājumi.

Sūknēšanas laikā sekojiet, lai sūknis visu laiku atrastos atlikušā ūdens līmenī, kā arī nepieļaujiet, lai tas darbotos bez šķidruma.

Kad ūdens ir izsūknēts līdz atlikušajam līmenim, sūkni izslēdziet atvienojot strāvas vada kontaktdakšu. Lai izsūknētu ūdeni līdz atlikušajam līmenim, pludiņslēdzis ir jādarbina manuāli.

1. Atvienojiet strāvas vada kontaktdakšu no

2. Paceliet pludiņslēdzi uz augšu un nostipriniet.

3. Ievietojiet strāvas vada kontaktdakšu

kontaktligzdā. Sūknis ieslēdzas un sāk sūknēt.

Ja ūdens ir izsūknēts līdz atlikušajam līmenim, sūknis iesūc gaisu. Šādā gadījumā, kad ūdens līmenis palielinās un pirms atkārtotas darbināšanas, nepieciešams to atgaisot.LV

174 TK 250 ECO | TS 400 ECO

Tehniskā apkope un tīrīšana

Pārsūknējot hloru saturošu baseina ūdeni vai šķidrumus, kas atstāj nogulsnes, sūknis ir jāizskalo ar tīru ūdeni.

1. Vajadzības gadījumā izmazgājiet iesūkšanas

uzgaļa ieplūdes atveres ar tīru ūdeni. 8 UZGLABĀŠANA

Ja sistēma sasalst, nepieciešams to pilnībā iztukšot un sūkni novietot uzglabāšanai no sasalšanas aizsargātā vietā. 9 UTILIZĀCIJA Elektriskās un elektroniskās ierīces aizliegts izmest sadzīves atkritumos, bet gan tās jānodod dalītajos atkritumos vai otrreizējai pārstrādei! Ierīce, tās iepakojums un piederumi ir izgatavoti no otrreiz pārstrādājamiem izejmateriāliem un tādēļ ir atbilstoši jāutilizē.

10 PALĪDZĪBA TRAUCĒJUMU

GADĪJUMĀ BĪSTAMI! Strāvas trieciena risks! Darbinot sūkni, pastāv elektriskās strāvas trieciena risks.

Pirms traucējumu novēršanas darbu sākšanas atvienojiet ierīci no elektrotīkla.

Kļūdas, kas radušās elektriskajā iekārtā, lieciet novērst elektriķim. Problēma Iespējamais iemesls Risinājums Motors nesāk darboties. Bloķēts darbrats. Noņemiet netīrumus iesūkšanas zonā. Lai iztīrītu sūkni, atveriet ar piemērotu instrumentu motora korpusa aizmugures daļu. Termoslēdzis ir izslēdzies. Uzgaidiet līdz motora termoslēdzis atkal ieslēdz sūkni. Ievērojiet sūknējamo šķidrumu maksimālo temperatūru. Pārbaudiet sūkni. Tīklā nav sprieguma. Drošinātāju, strāvas padeve ir jāpārbauda kvalificētam elektriķim. Palielinoties ūdens līmenim, neieslēdzas pludiņslēdzis. Nogādājiet sūkni AL-KOservisa centru. Sūknis darbojas, bet šķidrums netiek padots. Sūknī iekļuvis gaiss. Atgaisojiet sūkni, to sasverot slīpi. Aizsprostoju

iesūkšanas pusē. Noņemiet netīrumus iesūkšanas zonā. Spiedvads aizvērts. Atveriet spiedvadu. Spiediena caurule saliekta. Iztaisnojiet spiediena cauruli.469927_a 175 Klientu apkalpošanas dienests/serviss Problēma Iespējamais iemesls Risinājums Pārāk mazs pārsūknētā ūdens daudzums Caurules diametrs ir pārāk mazs. Izmantojiet lielāku spiediena cauruli. Aizsprostoju

iesūkšanas pusē. Noņemiet netīrumus iesūkšanas zonā. Pārāk liels pārsūknēšan as augstums. Ievērojiet maksimālo pārsūknēšanas augstumu, skatiet tehniskajos datos!

Nenovēršamu kļūdu gadījumā vērsieties pie mūsu atbildīgā klientu apkalpošanas dienesta.

11 KLIENTU APKALPOŠANAS

DIENESTS/SERVISS Jautājumu gadījumā par garantiju, remontu vai rezerves daļām sazinieties ar tuvāko AL- KOservisa centru. Informāciju par tiem meklējiet šādā vietnē: www.al-ko.com/service-contactsLV

176 TK 250 ECO | TS 400 ECO

Garantija 12 GARANTIJA Iespējamos materiāla vai ražošanas brāķus iekārtā mēs novērsīsim atbilstoši likumā noteiktajam noilguma termiņam attiecībā uz garantijas prasībām, paturot tiesības izvēlēties remontu vai jaunas preces piegādi. Noilguma termiņš tiek noteikts, vadoties pēc tās valsts spēkā esošās likumdošanas, kurā ierīce tika nopirkta. Mūsu garantijas pakalpojumi ir spēkā tikai tad, ja:

ievērojat šo lietošanas instrukciju.

ierīce tiek izmantota atbilstoši mērķim;

tiek izmantotas oriģinālās rezerves daļas. Garantija zaudē savu spēku, ja:

tiek veikti patstāvīgi remontēšanas mēģinājumi;

tiek veikta patvaļīga pārbūve;

ierīce netiek lietota atbilstoši paredzētajam mērķim. Garantija neattiecas uz:

krāsas bojājumiem, kas radušies normāla nolietojuma rezultātā;

dilstošajām detaļām, kas rezerves daļu kartē ir atzīmētas ar rāmīti xxxxxx (x)

Garantijas periods sākas no ierīces pirmreizējās pārdošanas pirmās dienas. Noteicošais ir datums uz pirkuma čeka. Lūdzam jūs ar šo garantijas deklarāciju un pirkuma čeku doties pie sava tirdzniecības pārstāvja vai uz tuvāko oficiālo klientu apkalpošanas centru. Šī deklarācija neskar pircēja likumā noteiktās garantijas prasības pret pārdevēju.
