LIETOŠANAS INSTRUKCIJA TS 400 ECO AL-KO

1 Par šo lietošanas instrukciju 169
1.1 Zīmju skaidrojums un signālvārdi 169
2 Izstrādājuma apraksts.... 169
2.1 Produkta pārskats (1).... 169
2.2 Darbība.... 169
2.3 Termiskā aizsardzība 170
2.4 Paredzētais lietojums 170
2.5 lespējama nepareiza izmantošana.... 170
3 Drošības norādījumi.... 170
3.1 Elektriskā drošība.... 171
4 Montāža 172
4.1 Pieslēdziet spiedvadu (1) 172
5 Ekspluatācijas sākšana 172
5.1 Drošība.... 172
6 Lietošana 173
6.1 Sūkna ieslēgšana (2).... 173
6.2 Sūkņa izslēgšana 173
6.3 Visa atlikušā ūdens izsūknēšana 173
7 Tehniskā apkope un tīrīšana 174
7.1 Sūkna tīrīšana 174
8 Uzglabāšana.... 174
9 Utilizācija.... 174
10 Palīdzība traucējumu gadījumā 174
11 Klientu apkalpošanas dienests/serviss 175
12 Garantija 176
13 EK atbilstības deklarācija.... 176

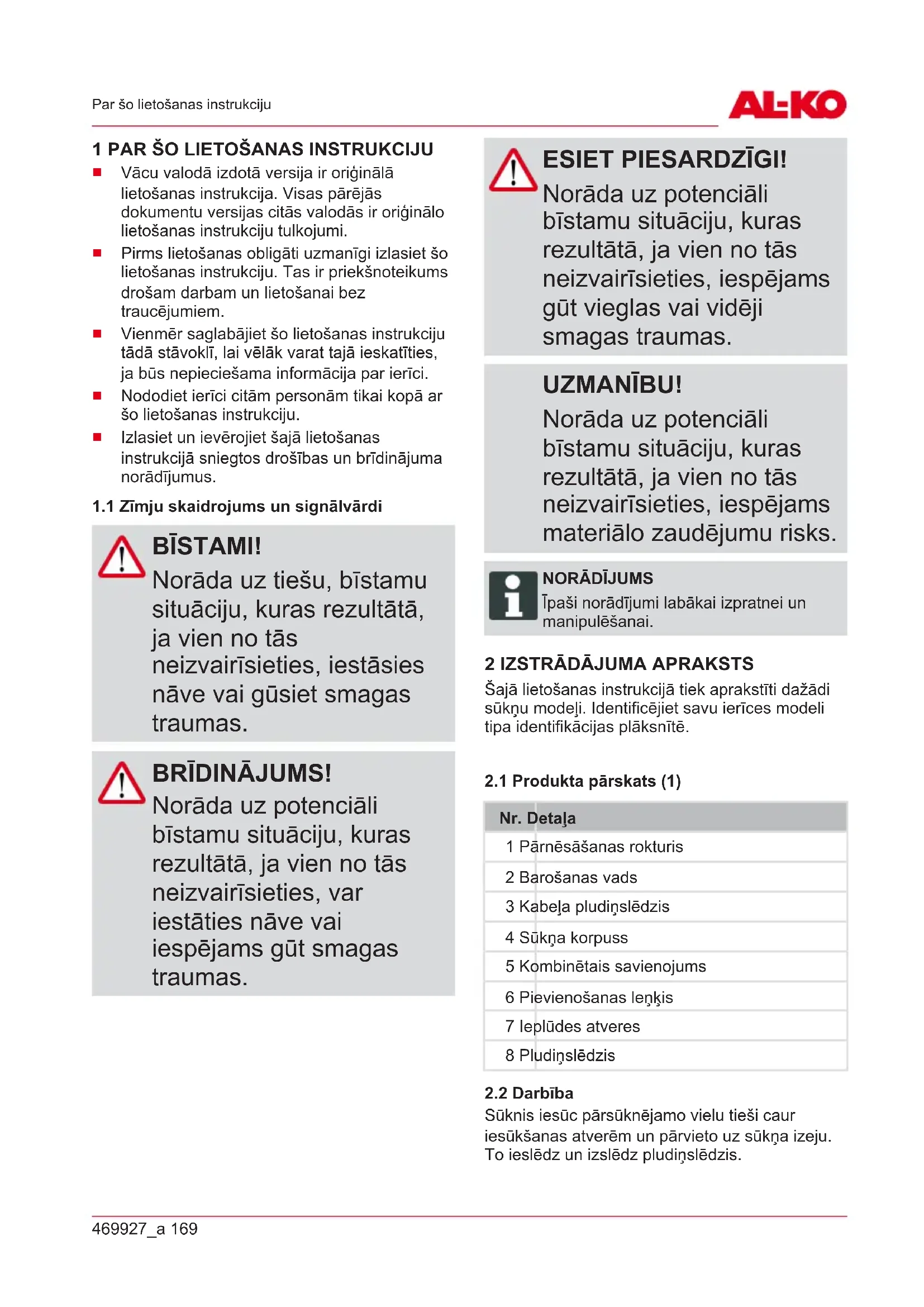

1 PAR ŠO LIETOŠANAS INSTRUKCIJU

Vācu valodā izdotā versija ir oriğinālā lietošanas instrukcija. Visas pārējās dokumentu versijas citās valodās ir oriğinālo lietošanas instrukciju tulkojumi.
Pirms lietošanas obligāti uzmanīgi izlasiet šo lietošanas instrukciju. Tas ir priekšnoteikums drošam darbam un lietošanai bez traucējumiem.
■ Vienmēr saglabājiet šo lietošanas instrukciju tādā stāvoklī, lai vēlāk varat tajā ieskatīties, ja būs nepieciešama informācija par ierīci.
Nododiet ierīci citām personām tikai kopā ar šo lietošanas instrukciju.
Izlasiet un ievērojiet šajā lietošanas instrukcijā sniegtos drošības un brīdinājuma norādījumus.

1.1 Zimju skaidrojums un signālvārdi

BİSTAMI!

Norāda uz tiešu, bīstamu situāciju, kuras rezultātā, ja vien no tās neizvairīsieties, iestāsies nāve vai gūsiet smagas traumas.

BRĪDINĀJUMS!

Norāda uz potenciāli bīstamu situāciju, kuras rezultātā, ja vien no tās neizvairīsieties, var iestāties nāve vai iespējams gūt smagas traumas.

ESIET PIESARDZİGI!

Norāda uz potenciāli bīstamu situāciju, kuras rezultātā, ja vien no tās neizvairīsieties, iespējams gūt vieglas vai vidēji smagas traumas.

UZMANĪBU!

Norāda uz potenciāli bīstamu situāciju, kuras rezultātā, ja vien no tās neizvairīsieties, iespējams materiālo zaudējumu risks.

NORĀDĪJUMS

īpaši norādījumi labākai izpratnei un manipulēšanai.

2 IZSTRĀDĀJUMA APRAKSTS

Šajā lietošanas instrukcijā tiek aprakstīti dažādi sūkņu modelji. Identificējiet savu ierīces modeli tipa identifikācijas plāksnītē.

Nr. Detaja

1 Pārnēsāšanas rokturis

2 Barošanas vads

3 Kabeļa pludiņslēdzis

4 Sūkņa korpuss

5 Kombinētais savienojums

6 Pievienošanas leņķis

7 Ieplūdes atveres

8 Pludiņslēdzis

2.2 Darbība

Sūknis iesūc pārsūknējamo vielu tieši caur iesūkšanas atverēm un pārvieto uz sūkņa izeju. To ieslēdz un izslēdz pludiņslēdzis.

2.3 Termiskā aizsardzība

Sūknis ir aprīkots ar termiskās aizsardzības slēdzi, kas motora pārkaršanas gadījumā to izslēdz. Pēc atdzišanas laika perioda aptuveni 15-20 minūtēm sūknis automātiski atkal ieslēdzas.

Darbiniet sūkni tikai tad, kad tas ir pilnībā iegremdēts.

2.4 Paredzētais lietojums

Sūkni ir paredzēti privātai lietošanai mājā un dārzā. Tos drīkst izmantot tikai atbilstoši ekspluatācijas ierobežojumiem, kas norādīti tehniskajos datos.

Sūkni ir piemēroti:

■ ūdens sūknēšanai plūdu gadījumā;
■ ūdens pārsūknēšanai un izsūknēšanai no tvertnēm (piem., baseiniem);
■ ūdens ṣemšanai no akām un grāvjiem.
■ ūdens izsūknēšanai no drenāžas un filtrācijas akām.
Tikai süknim TS 400 ECO

Sūknis ir paredzēts tikai turpmāk uzskaitīto šķidrumu sūknēšanai:

■ tīrs ūdens, lietus ūdens.
■ hloru saturošs ūdens (piem., baseina ūdens);
■ saimniecības ūdens;
■ Notekūdeņi ar suspendēto vielu maks. koncentrāciju 5% un daļinų maks. diametru 30 mm.
Tikai süknim TS 400 ECO

Citāda lietošana, kas neatbilst šim mērķim, ir uzskatāma par noteikumiem neatbilstošu.

2.5 lespējama nepareiza izmantošana

Sūkni nedrīkst darbināt ilglaicīgi. Tas nav piemērots šādu vielu sūknēšanai:

■ dzeramais ūdens;
sālsūdens;
■ pārtikā izmantojamais ūdens;
■ agresīvi līdzekļi, kīmiskās vielas;
■ kodīgi, uzliesmojoši, sprādzienbīstami vai gāzēti šķidrumi;
■ škīdrumi, kas ir siltāki par 35 °C;
- ūdens, kurā ir smiltis un abrazīvi škīdrumi.
Tikai süknim TK 250 ECO

3 DROŠĪBAS NORĀDĪJUMI

BRĪDINĀJUMS! levainojumu risks!

Bojātas un atslēgtas drošības un aizsardzības ierīces var būt iemesls smagām traumām.

■ Bojātas drošības un aizsardzības ierīces ir jāsaremontē.
Nekādā gadījumā neveidojiet drošības ierīču un aizsargierīču apvadus.

Nekādā gadījumā sūkni nedrīkst celt, transportēt vai nostiprināt aiz savienojošā kabeļa.

Jebkāda veida patvalīgu izmaiņu vai modifikāciju veikšana sūknim ir aizliegta.

Sūkni un pagarinātājkabeli drīkst lietot tikai tad, ja tas ir tehniski nevainojamā stāvoklī. Bojātu sūkni nedrīkst darbināt.

• Šo sūkni drīkst izmantot bērni no 8 gadu vecuma un vecāki bērni, kā arī personas ar ierobežotām fiziskām, maņu un garīgām spējām vai personas bez pieredzes un zināšanām, kad tiek nodrošināta uzraudzība vai ir sniegtas instrukcijas, kā droši lietot sūkni, un informācija par iespējamo apdraudējumu. Bērniem nedrīkst ľaut ar sūkni spēlēties. Tīrīšanu un apkopi bez uzraudzības nedrīkst ľaut veikt bērniem.
  ■ Attiecībā uz personām, kurām ir ľoti sarežģīti un kompleksi spēju ierobežojumi, var būt nepieciešamas instrukcijas, kas nav aprakstītas šajā dokumentā.
  Nodrošiniet drošu attālumu no dzīvniekiem vai gadījumā, ja tuvojas dzīvnieki, sūkni izslēdziet.

3.1 Elektriskā drošība

BĪSTAMI! Nepieskarieties detalām, kas pieslēgtas elektriskajam spriegumam!

Bojāts sūknis vai pagarinātājkabelis var būt iemesls nopietnām traumām!

Nekavējoties atvienojiet kontaktdakšu no elektrotīkla.
■ Pieslēdziet ierīci diferenciālās aizsardzības automātiskajam slēdzim ar nominālās noplūdes strāvas vērtību < 30 mA.

■ Sūkni nedrīkst darbināt, ja peldbaseinā vai dārza dīkī atrodas cilvēki.
Mājas elektrotīkla spriegumam ir jāatbilst tehniskajos datos norādītajam elektrotīkla spriegumam, cits barošanas avota spriegums nav atļauts.

Sūkni drīkst izmantot tikai ar elektrisko aprīkojumu atbilstoši standarta DIN/VDE 0100 737., 738. un 702. daļai. 10 A jaudas slēdža aizsardzībai ir jāuzstāda paliekošās strāvas jaudas slēdzis ar klūmju nominālās strāvas vērtību 10/30 mA.
Izmantojiet tikai lietošanai ārpus telpām paredzētus pagarinātājkabelus ar minimālo škērsgriezuma laukumu 1,5 mm². Vienmēr pilnībā iztiniet kabeli no uztīšanas spoles.
■ Neizmantojiet bojātus vai nodilušos pagarinātājkabelus.

■ Vienmēr pirms lietošanas pārbaudiet pagarinātājkabela stāvokli.

4 MONTĀŽA

4.1 Pieslēdziet spiedvadu (1)

1. leskrūvējiet sūkņa izejā pievienošanas leņķi (6).
2. leskrūvējiet pievienošanas leŋkī kombinēto savienojumu (5).
3. Nostipriniet uz kombinētā savienojuma šlūteni.

NORĀDĪJUMS

Kombinēto savienojumu var nogriezt atbilstoši izvēlētās pievienošanas šlūtenes veidam. Izmantojiet pēc iespējas lielāka diametra šlūteni.

5 EKSPLUATĀCIJAS SĀKŠANA

5.1 Drošība

UZMANĪBU!

Pārplūšanas risks!

Sūkņa darbības traucējumu gadījumā ūdens var pārplūst un izraisīt plūdus.

■ Veicot piemērotus pasākumus, lai sūkņa darbības traucējumu gadījumā, nepieļautu pārplūšanu un nerastos netieši zaudējumi.

Darbiniet sūkni, iekarot to virvē, vai nodrošiniet, lai sūknis būtu kārtīgi nostiprināts.
Darbiniet sūkni tikai tad, kad tas ir pilnībā iegremdēts.
Nodrošiniet pietiekamu atstatumu no grunts.
Nekādā gadījumā neļaujiet sūknim darboties ar aizvērtu spiedvadu.
■ Vienmēr ievērojiet pietiekami precīzus šahtas parametru aprēķinus.
■ Vienmēr kārtīgi nosedziet šahtu.

6 LIETOŠANA

6.1 Sūkņa ieslēgšana (2)

UZMANĪBU!

Pastāv ierīces bojājumu risks!

Sūknis nedrīkst iesūkt cietās daļiņas. Šķidrumā esošās smiltis un citas cietās daļiņas var sabojāt sūkni.

Nodrošiniet, lai cietās daļiņas nevarētu iekļūt sūknējamajā šķidrumā.

NORĀDĪJUMS

Lai nostiprinātu sūkni dubļainās, smilšainās vai akmeņainās vietās, izmantojiet šim nolūkam piemērotu plāksni.

1. Pilnībā uztiniet strāvas vadu.
2. Pārliecinieties, vai elektriskie spraudsavienojumi ir novietoti no pārplūšanas drošā vietā.
3. Mainot skavas pozīciju, iestatiet atbilstoši konkrētajam gadījumam pludiņslēdža (8) pārslēgšanās punktus.
4. Piestipriniet pludiņslēdža kabeli pie sūkņa korpusa. Pludiņslēdža kabeļa ieteicamais garums ir aptuveni 120 mm.
5. legremdējamo sūkni lēnām iegremdējiet sūknējamajā šķidrumā. Vienlaikus nodrošiniet, lai iegremdējamais sūknis būtu sagāzts nedaudz slīpi un no tā varētu izplūst tajā palikušais gaiss.
6. levietojiet strāvas vada kontaktdakšu kontaktligzdā.

■ legremdējamais sūknis ieslēdzas automatiski ar pludiņslēdzi tiklīdz ir attiecīgais ūdens līmenis un atkal izslēdzas tiklīdz ūdens līmenis nokrītas līdz izslēgšanās augstumam.

6.2 Sūkņa izslēgšana

1. Atvienojiet strāvas vada kontaktdakšu no kontaktligzdas.

6.3 Visa atlikušā ūdens izsūknēšana

UZMANĪBU!

Pastāv ierīces bojājumu risks!

Pilnīgas izsūknēšanas gadījumā pastāv risks, ka sūknis darbosies bez šķidruma un šādi radīsies ierīces bojājumi.

Sūknēšanas laikā sekojiet, lai sūknis visu laiku atrastos atlikušā ūdens līmenī, kā arī nepieļaujiet, lai tas darbotos bez šķidruma.
Kad ūdens ir izsūknēts līdz atlikušajam līmenim, sūkni izslēdziet atvienojot strāvas vada kontaktdakšu.

Lai izsūknētu ūdeni līdz atlikušajam līmenim, pludiņslēdzis ir jādarbina manuāli.

1. Atvienojiet strāvas vada kontaktdakšu no kontaktligzdas.
2. Paceliet pludiņslēdzi uz augšu un nostipriniet.
3. levietojiet strāvas vada kontaktdakšu kontaktligzdā. Sūknis ieslēdzas un sāk sūknēt.

NORĀDĪJUMS

Ja ūdens ir izsūknēts līdz atlikušajam līmenim, sūknis iesūc gaisu. Šādā gadījumā, kad ūdens līmenis palielinās un pirms atkārtotas darbināšanas, nepieciešams to atgaisot.

7 TEHNISKÄ APKOPE UN TİRİŞANA

7.1 Sūkna tīrīšana

NORĀDĪJUMS

Pārsūknējot hloru saturošu baseina ūdeni vai šķidrumus, kas atstāj nogulsnes, sūknis ir jāizskalo ar tīru ūdeni.

1. Vajadzības gadījumā izmazgājiet iesūkšanas uzgaļa ieplūdes atveres ar tīru ūdeni.

8 UZGLABĀŠANA

NORĀDĪJUMS

Ja sistēma sasalst, nepieciešams to pilnībā iztukšot un sūkni novietot uzglabāšanai no sasalšanas aizsargātā vietā.

9 UTILIZĀCIJA

Elektriskās un elektroniskās ierīces aizliegts izmest sadzīves atkritumos, bet gan tās jānodod dalītajos atkritumos vai otrreizējai pārstrādei!

lerīce, tās iepakojums un piederumi ir izgatavoti no otrreiz pārstrādājamiem izejmateriāliem un tādēl ir atbilstoši jāutilizē.

10 PALĪDZĪBA TRAUCĒJUMU GADĪJUMĀ

BİSTAMI!

Strāvas trieciena risks!

Darbinot sūkni, pastāv elektriskās strāvas trieciena risks.

■ Pirms traucējumu novēršanas darbu sākšanas atvienojiet ierīci no elektrotīkla.
Kļūdas, kas radušās elektriskajā iekārtā, lieciet novērst elektriķim.

Problēma lespējamais iemesls		Risinājums
Motors nesāk darboties.	Bloķēts darbrats.	Noņemiet netīrumus iesūkšanas zonā. Lai iztīrītu sūkni, atveriet ar piemērotu instrumentu motora korpusa aizmugures daļu.
	Termoslēdzis ir izslēdzies.	Uzgaidiet līdz motora termoslēdzis atkal ieslēdz sūkni. levērojiet sūknējamo šķidrumu maksimālo temperatūru. Pārbaudiet sūkni.
	Tīklā nav sprieguma.	Drošinātāju, strāvas padeve ir jāpārbauda kvalificētam elektrikim.
	Palielinoties ūdens līmenim, neieslēdzas pludiņslēdzis.	Nogādājiet sūkni AL-KO servisa centru.
Sūknis darbojas, bet šķidrums netiek padots.	Sūknī iekļuvis gaiss.	Atgaisojiet sūkni, to sasverot slīpi.
	Aizsprostoju ms iesūkšanas pusē.	Noņemiet netīrumus iesūkšanas zonā.
	Spiedvads aizvērts.	Atveriet spiedvadu.
	Spiediena caurule saliekta.	Iztaisnojiet spiediena cauruli.
Pārāk mazs pārsūknētā ūdens daudzums	Caurules diametrs ir pārāk mazs.	Izmantojiet lielāku spiediena cauruli.
	Aizsprostoju ms iesūkšanas pusē.	Noņemiet netīrumus iesūkšanas zonā.
	Pārāk liels pārsūknēšan as augstums.	levērojiet maksimālo pārsūknēšanas augstumu, skatiet tehniskajos datos!

NORĀDĪJUMS

Nenovēršamu klūdu gadījumā vērsieties pie mūsu atbildīgā klientu apkalpošanas dienesta.

11 KLIENTU APKALPOŠANAS DIENESTS/SERVISS

Jautājumu gadījumā par garantiju, remontu vai rezerves daļām sazinieties ar tuvāko AL-KO servisa centru.

Informāciju par tiem meklējiet šādā vietnē: www.al-ko.com/service-contacts

12 GARANTIJA

lespējamos materiāla vai ražošanas brākus iekārtā mēs novērsīsim atbilstoši likumā noteiktajam noilguma termiņam attiecībā uz garantijas prasībām, paturot tiesības izvēlēties remontu vai jaunas preces piegādi. Noilguma termiņš tiek noteikts, vadoties pēc tās valsts spēkā esošās likumdošanas, kurā ierīce tika nopirkta.

Mūsu garantijas pakalpojumi ir spēkā tikai tad, ja:

■ ievērojat šo lietošanas instrukciju.
- ierīce tiek izmantota atbilstoši mērķim;
■ tiek izmantotas oriğinālās rezerves dajas.

Garantija zaudē savu spēku, ja:

■ tiek veikti patstāvīgi remontēšanas mēģinājumi;
■ tiek veikta patvalīga pārbūve;
- ierīce netiek lietota atbilstoši paredzētajam mērķim.

Garantija neattiecas uz:

krāsas bojājumiem, kas radušies normāla nolietojuma rezultātā;
dilstošajām detaļām, kas rezerves daļu kartē ir atzīmētas ar rāmīti xxxxxx (x).

Garantijas periods sākas no ierīces pirmreizējās pārdošanas pirmās dienas. Noteicošais ir datums uz pirkuma čeka. Lūdzam jūs ar šo garantijas deklarāciju un pirkuma čeku doties pie sava tirdzniecības pārstāvja vai uz tuvāko oficiālo klientu apkalpošanas centru. Šī deklarācija neskar pircēja likumā noteiktās garantijas prasības pret pārdevēju.

13 EK ATBILSTĪBAS DEKLARĀCIJA

Ar šo mēs paziņojam, ka mūsu piegādātā produkta konstrukcija atbilst saskaņoto ES direktīvu prasībām, ES drošības standartiem un produkta specifiskiem standartiem.

Produkts

legremdējamais sūknis, elektriskais

Sērijas numurs

G3023025

Tips

TK 250 ECO

TS 400 ECO

Ražotājs

Pilnvarotais pārstāvis par dokumentāciju

Andreas Hedrich

Ichenhauser Str. 14

D-89359 Kötz
