KASUTUSJUHEND TS 400 ECO AL-KO
1 Selle kasutusjuhendi kohta 151
1.1 Sümbolite ja märksönade seletus 151
2 Toote kirjeldus 151
2.1 Toote ülevaade (1) 151
2.2 Talitlus 151
2.3 Termokaitse.... 151
2.4 Otstarbekohane kasutamine 151
2.5 Võimalik väärkasutamine 152
3 Ohutusjuhised.... 152
3.1 Elektriohutus.... 153
4 Monteerimine 154
4.1 Survetoru monteerimine (1).... 154
5 Kasutuselevõtt 154
5.1 Ohutus.... 154
6 Kasutamine 155
6.1 Pumba sisselülitamine (2) 155
6.2 Pumba väljalülitamine 155
6.3 Jääkveekõrguse väljapumpamine 155
7 Hooldus.... 155
7.1 Pumba puhastamine 155
8 Hoiulepanek.... 156
9 Jäätmekäitlus 156
10 Abi törgete korral 156
11 Klienditeenindus/teenindus.... 157
12 Garantii 158
13 EÜ vastavusdeklaratsioon 158

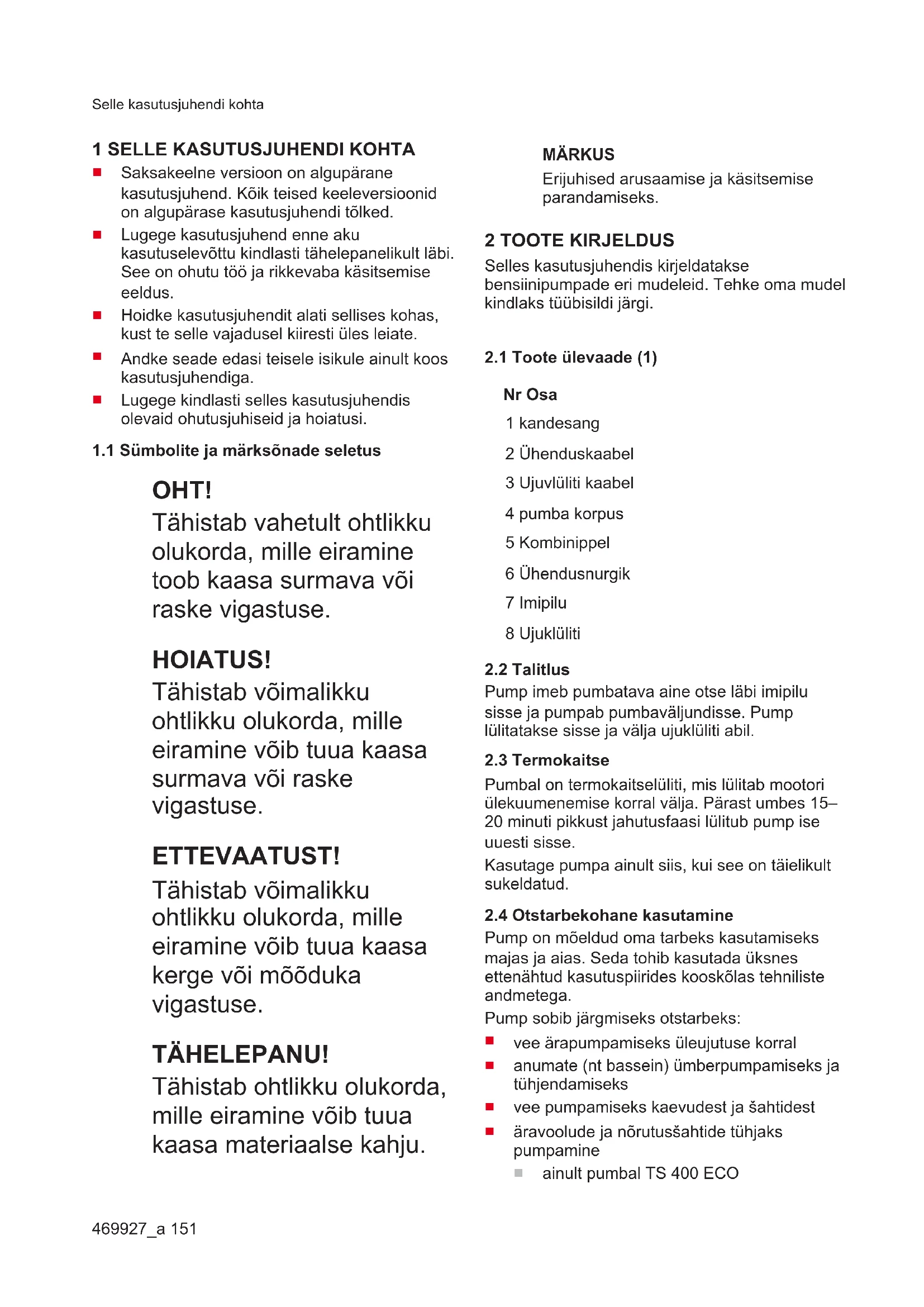

1 SELLE KASUTUSJUHENDI KOHTA
Saksakeelne versioon on algupärane kasutusjuhend. Kõik teised keeleversioonid on algupärase kasutusjuhendi tõlked.
Lugege kasutusjuhend enne aku kasutuselevõttu kindlasti tähelepanelikult läbi. See on ohutu töö ja rikkevaba käsitsemise eeldus.
Hoidke kasutusjuhendit alati sellises kohas, kust te selle vajadusel kiiresti üles leiate.
Andke seade edasi teisele isikule ainult koos kasutusjuhendiga.
Lugege kindlasti selles kasutusjuhendis olevaid ohutusjuhiseid ja hoiatusi.
1.1 Sümbolite ja märksönade seletus
OHT!
Tähistab vahetult ohtlikku olukorda, mille eiramine toob kaasa surmava või raske vigastuse.
HOIATUS!
Tähistab võimalikku ohtlikku olukorda, mille eiramine võib tuua kaasa surmava või raske vigastuse.
ETTEVAATUST!
Tähistab võimalikku ohtlikku olukorda, mille eiramine võib tuua kaasa kerge või mõõduka vigastuse.
TÄHELEPANU!
Tähistab ohtlikku olukorda, mille eiramine võib tuua kaasa materiaalse kahju.
MÄRKUS
Erijuhised arusaamise ja käsitsemise parandamiseks.
2 TOOTE KIRJELDUS
Selles kasutusjuhendis kirjeldatakse bensiinipumpade eri mudeleid. Tehke oma mudel kindlaks tüübisildi järgi.
2.1 Toote ülevaade (1)
Nr Osa
1 kandesang
2 Ühenduskaabel
3 Ujuvlüliti kaabel
4 pumba korpus
5 Kombinippel
6 Ühendusnurgik
7 Imipilu
8 Ujuklüliti
2.2 Talitlus
Pump imeb pumbatava aine otse läbi imipilu sisse ja pumpab pumbaväljundisse. Pump lülitatakse sisse ja välja ujuklüliti abil.
2.3 Termokaitse
Pumbal on termokaitselüliti, mis lülitab mootori ülekuumenemise korral välja. Pärast umbes 15–20 minuti pikkust jahutusfaasi lülitub pump ise uuesti sisse.
Kasutage pumpa ainult siis, kui see on täielikult sukeldatud.
2.4 Otstarbekohane kasutamine
Pump on mõeldud oma tarbeks kasutamiseks majas ja aias. Seda tohib kasutada üksnes ettenähtud kasutuspiirides kooskõlas tehniliste andmetega.
Pump sobib järgmiseks otstarbeks:
- vee ärapumpamiseks üleujutuse korral
■ anumate (nt bassein) ümberpumpamiseks ja tühjendamiseks - vee pumpamiseks kaevudest ja šahtidest
- äravoolude ja nõrutusšahtide tühjaks pumpamine
■ ainult pumbal TS 400 ECO
Pump sobib üksnes järgmiste vedelike pumpamiseks:
puhas vesi, vihmavesi
■ kloorisisaldusega vesi (nt bassein)
tarbevesi
Max 5% hõljumisisalduse ja kuni 30 mm läbimõõduga osistega heitvesi.
■ ainult pumbal TS 400 ECO
Igasugune sellest erinev kasutusviis ei ole otstarbekohane.
2.5 Võimalik väärkasutamine
Pumpa ei tohi kasutada püsivalt. Pump ei sobi alljärgnevate ainete pumpamiseks:
joogivesi
soolane vesi
■ toiduained
■ agressiivsed ained, kemikaalid
söövitavad, tuleohtlikud, plahvatusohtlikud või gaase eritavad vedelikud
■ üle 35 °C temperatuuriga vedelikud
■ liiva sisaldav vesi ja abrasiivsed vedelikud
■ ainult pumbal TK 250 ECO
3 OHUTUSJUHISED
HOIATUS! Kehavigastuste oht
Vigased ja väljalülitatud ohutus- ja kaitseseadised võivad tekitada raskeid vigastusi.
■ Laske vigased ohutus- ja kaitseseadised remontida.
- Ärge blokeerige ohutus- ja kaitseseadiseid.
■ Pumpa ei tohi kunagi tõsta, transportida ega kinnitada ühenduskaablist.
■ Pumba omavoliline modifitseerimine ja ümberehitamine on keelatud.
■ Pumpa ja pikenduskaablit tohib kasutad üksnes tehniliselt laitmatus seisukorras! Kahjustunud pumpasid ei tohi kasutada.
Pumpa tohivad kasutada lapsed alates 8. eluaastast ning vähenenud füüsiliste, sensoorsete ja vaimsete võimetega või puudulike kogemuste ja teadmistega isikud üksnes juhul, kui neid jälgitakse või neid on juhendatud pumpa ohutult kasutama ja pumbast tulenevaid ohte mõistma. Lapsed ei tohi pumbaga mängida. Lapsed ei tohi pumpa ilma järelevalveta puhastada ega hooldada.
Väga tugevate ja keeruliste piirangutega isikutel võivad olla siin kirjeldatutest erinevad vajadused.
Püsige loomadest ohutul kaugusel või lülitage pump välja, kui sellele lähenevad loomad.
3.1 Elektriohutus
OHT! Oht pinget juhtivate osade puudutamisel!
Pumba või pikenduskaabli defekt võib tekitada raskeid vigastusi!
■ Lahutage pistik kohe vörgust.
■ Soovitame kasutada seadme ühendamiseks FI-kaitselülitit nimirikkevooluga < 30 mA.
■ Kui inimesed on basseinis või aiatiigis, ei tohi pumpa kasutada.
■ Hoone vörgupinge peab langema kokku tehnilistes andmetes oleva vörgupinge andmetega, ärge kasutage muud toitepinget.
Pumpa tohib kasutada ainult elektrisüsteemis, mis vastab standardile DIN/VDE 0100, osa 737, 738 ja 702. Kaitseks tuleb paigaldada juhtme kaitselüliti 10 A ning rikkevoolu kaitselüliti nimirikkevooluga 10/30 mA.
- Kasutage üksnes pikenduskaableid, mis on ette nähtud kasutamiseks välistingimustes – minimaalne ristlöige 1,5 mm². Kerige kaablid trumlilt alati täielikult lahti.
Kahjustunud või mõranenud pikenduskaableid ei tohi kasutada.
■ Kontrollige pikenduskaabli seisukorda enne iga kasutuselevõttu.
4 MONTEERIMINE
4.1 Survetoru monteerimine (1)
- Kruvige ühendusnurgik (6) pumbaväljundisse.
- Kruvige kombinippel (5) ühendusnurgikusse.
- Kinnitage kombiniplile voolik.
MÄRKUS
Kombinipli saab maha lõigata vastavalt valitud voolikuühendusele. Kasutage suurima võimaliku läbimõõduga voolikut.
5 KASUTUSELEVÖTT
5.1 Ohutus
TÄHELEPANU! Üleujutuse oht!
Pumba tõrgete korral võib vesi lekkima hakata ning üleujutusest tingitud kahjustusi põhjustada.
Välistage sobivate meetmete abil pumba törgetest tulenevate üleujutuskahjude teke.
■ Kasutage pumpa trossi otsa kinnitatuna või jälgige, et pump seisaks stabiilselt.
■ Kasutage pumpa ainult siis, kui see on täielikult sukeldatud.
■ Jälgige, et säiliks piisav vahekaugus aluspinnast
- Ärge laske pumbal kunagi pumbata suletud survetorusse.
■ Jälgige šahtides alati piisavaid mõõtmeid.
■ Katke šahtid alati nii, et neile saaks peale astuda.
6 KASUTAMINE
6.1 Pumba sisselülitamine (2)
TÄHELEPANU!
Seadme kahjustuste oht!
Pump ei tohi sisse imeda tahkeid kehi. Pumbatavas aines leiduv liiv ja muud abrasiivsed materjalid hävitavad pumba.
Jälgige, et tahked kehad ei saaks pumbatavasse ainesse sattuda.
MÄRKUS
Mudase, liivase või kivise aluspinna korral kasutage pumba stabiilse asendi jaoks sobivat plaati.
- Kerige toitekaabel täielikult lahti.
- Veenduge, et elektripistikud asuksid üleujutuskindlas piirkonnas.
- Muutke klemmi asendit ja seadistage ujuklüliti (8) lülituspunktid individuaalselt.
- Ühendage ujuklülit kaabel pumbakorpusele. Ujuklüliti soovituslik kaablipikkus u 120 mm.
-
Sukeldage sukelpump aeglaselt pumbatavasse ainesse. Hoidke sukelpumpa sealjuures kerge kalde all, et võimalik pumbas olev öhk saaks väljuda.
-
Ühendage toitepistik pistikupessa.
Sukelpump lülitub kindla veetaseme saavutamisel ujuklüliti abil automaatselt sisse ja veetaseme langemisel väljalülituskõrgusele taas välja.
6.2 Pumba väljalülitamine
- Eemaldage toitepistik pistikupesast.
6.3 Jääkveekõrguse väljapumpamine
TÄHELEPANU!
Seadme kahjustuste oht!
Väljapumpamisel on pumba kuivalt töötamise oht, mille töttu võivad sellel tekkida kahjustused.
Jälgige pumpa väljapumpamise ajal pidevalt ja vältige pumba kuivalt töötamist.
Lülitage pump jääkveekõrguse saavutamisel välja, lahutades toitepistiku.
Jääkveekõrgusele pumpamiseks tuleb ujuklüliti kasutada käsitsi:
- Eemaldage toitepistik pistikupesast.
- Lükake ujuklüliti üles ja kinnitage.
- Ühendage toitepistik pistikupessa. Pump lülitub sisse ja hakkab pumpama.
MÄRKUS
Jääkveekõrguse mittesaavutamisel imeb pump õhku. Sellisel juhul tulebpumpa veetaseme tõusmise korral uuesti käivitamisel õhutada.
7 HOOLDUS
7.1 Pumba puhastamine
MÄRKUS
Pärast kloori sisaldava basseinivee või jääke jätvate vedelike pumpamist tuleb pumpa loputada puhta veega.
- Puhastage sisseimujala sisseimupilusid vajadusel puhta veega.
8 HOIULEPANEK
MÄRKUS
Külmumisohu korral tuleb süsteem täielikult tühjendada ja pumpa külmumiskindlas kohas hoida.
9 JÄÄTMEKÄITLUS
Elektri- ja elektroonikaseadmeid ei tohi visata olmejäätmete hulka, vaid tuleb sorteerida!
Pakend, seade ja tarvikud on valmistatud taaskasutatavatest materjalidest ning need tuleb vastavalt sellele suunata jäätmekäitlusesse.
10 ABI TÖRGETE KORRAL
OHT!
Elektrilöögi oht!
Pumba kallal töötamisel on oht saada elektrilöök.
Törgete kõrvaldamiseks tömmake võrgupistik enne kõiki töid välja.
■ Elektrisüsteemi vead laske körvaldada elektrikul.
| Rike Võimalik | põhjus | Lahendus |
| Mootor ei tööta. | Rootor on blokeerunud. | Eemaldage mustus imemispiirkonna st. Puhastage mootorikorpuse tagaosas oleva ava kaudu, kasutades sobivat tööriista. |
| Termolüliti lülitus välja. | Oodake, kuni pumba termolüliti lülitub taas sisse. Jälgige pumbatava aine maksimaalset temperatuuri. Laske pumpa kontrollida. | |
| Võrgupinge puudub. | Kontrollige kaitsmeid, laske toitevarustust kontrollida elektrikul. | |
| Ujuklüliti ei lülitä veetaseme tõusmisel. | Saatke pump AL-KO teenindusse. | |
| Pump töötab, kuid ei pumpa. | Pumba korpuses on õhk. | Õhutage pump, hoides seda kalde all. |
| Sisseimupool el on ummistus. | Eemaldage mustus imemispiirkonna st. | |
| Survetoru suletud. | Avage survetoru. | |
| Survevoolik on murdunud. | Sirgestage survevoolik. | |
| Pumbatav hulk on liiga väike. | Vooliku läbimõõt on liiga väike. | Kasutage suuremat survevoolikut. |
| Sisseimupool el on ummistus. | Eemaldage mustus imemispiirkonna st. | |
| Surukõrgus liiga suur. | Järgige max surukõrgust, vt tehnilisi andmeid. |
MÄRKUS
Törgete puhul, mida ei ole võimalik kõrvaldada, pöörduge meie pädeva klienditeeninduse poole.
11 KLIENDITEENINDUS/TEENINDUS
Garantiid, remonti ja varuosi puudutavates küsimustes pöörduge lähimasse AL-KO teenindusse.
Nende kontaktandmed leiate internetist aadressile:
Võimalikud materjali- ja tootmisvead kõrvaldame seaduses ettenähtud garantiiaja jooksul oma äranägemisel kas remondi teel või asendame uue tootega. Garantiiaeg oleneb seadme ostukoha riigi seadustest.
Meie garantii kehtib vaid alljärgnevate tingimuste täitmisel:
■ kasutusjuhendi järgimine;
■ asjatundlik käsitsemine;
■ originaalvaruosade kasutamine.
Garantii kaotab kehtivuse alljärgnevatel juhtudel:
■ omavolilised remondikatsed;
■ omavoliline tehniline muutmine;
■ mitteotstarbekohane kasutamine.
Garantii ei hõlma:
■ loomulikust kulumisest tulenevaid värvikahjustusi,
kuluvaid osi, mis on varuosade kaardil tähistatud xxxxxx (x) raamiga
Garantiiaeg algab ostu sooritamisega esimese lõppkasutaja poolt. Määrava tähtsusega on ostutšeki kuupäev. Pöörduge selle garantiideklaratsiooni ja ostutšekiga edasimüüja või lähima volitatud klienditeeninduse poole. See vastavusdeklaratsioon ei puuduta ostja poolt müüja vastu esitatavaid seadusega ettenähtud kvaliteedikaebusi.
13 EÜ VASTAVUSDEKLARATSIOON
Kinnitame käesolevaga, et see toode täidab turul levitataval kujul ühtlustatud ELi direktiivide, ELi ohutusstandardite ja tootepõhiste standardite nõudeid.
Toode
Sukelpump, elektriline
Seerianumber
G3023025
Tootja
AL-KO Geräte GmbH
Ichenhauser Str. 14
D-89359 Kötz
Dokumentatsiooni eest
vastutav isik
Andreas Hedrich
Ichenhauser Str. 14
D-89359 Kötz
Tüüp
TK 250 ECO
TS 400 ECO
ELi direktiivid
2014/30/EL
2014/35/EL
2011/65/EL
Harmoneeritud standardid
EN 60335-1:2012
EN 50636-2-41:2012
EN 62233:2008
EN 55014-1:2012
EN 55014-2:2016
EN 61000-3-2:2014
EN 61000-3-3:2014
2017
Kötz, 1.08.2017
Wolfgang Hergeth
Managing Director
