NAUDOJIMO INSTRUKCIJA TS 400 ECO AL-KO

1 Apie šią naudojimo instrukciją 160
1.1 Simbolių paaiškinimai ir signaliniai žodžiai 160
2 Gaminio aprašymas.... 160
2.1 Gaminio apžvalga (1) 160
2.2 Veikimas.... 160
2.3 Šiluminė apsauga.... 160
2.4 Naudojimas pagal paskirti 160
2.5 Galimi netinkamo naudojimo būdai 161
3 Saugos nuorodos.... 161
3.1 Elektros sauga.... 162
4 Montavimas 163
4.1 Slėginės linijos montavimas (1).... 163
5 Paleidimas 163
5.1 Sauga 163
6 Valdymas 164
6.1 Siurblio jungimas (2).... 164
6.2 Siurblio išjungimas 164
6.3 Išsiurbimas iki likutinio vandens aukščio 164
7 Techninė priežiūra 165
7.1 Siurblio valymas 165
8 Sandèliavimas 165
9 Išmetimas 165
10 Pagalba atsiradus sutrikimų.... 165
11 Klientų aptarnavimo tarnyba / techninės priežiūros punktas 166
12 Garantija 167
13 EB atitikties deklaracija.... 167

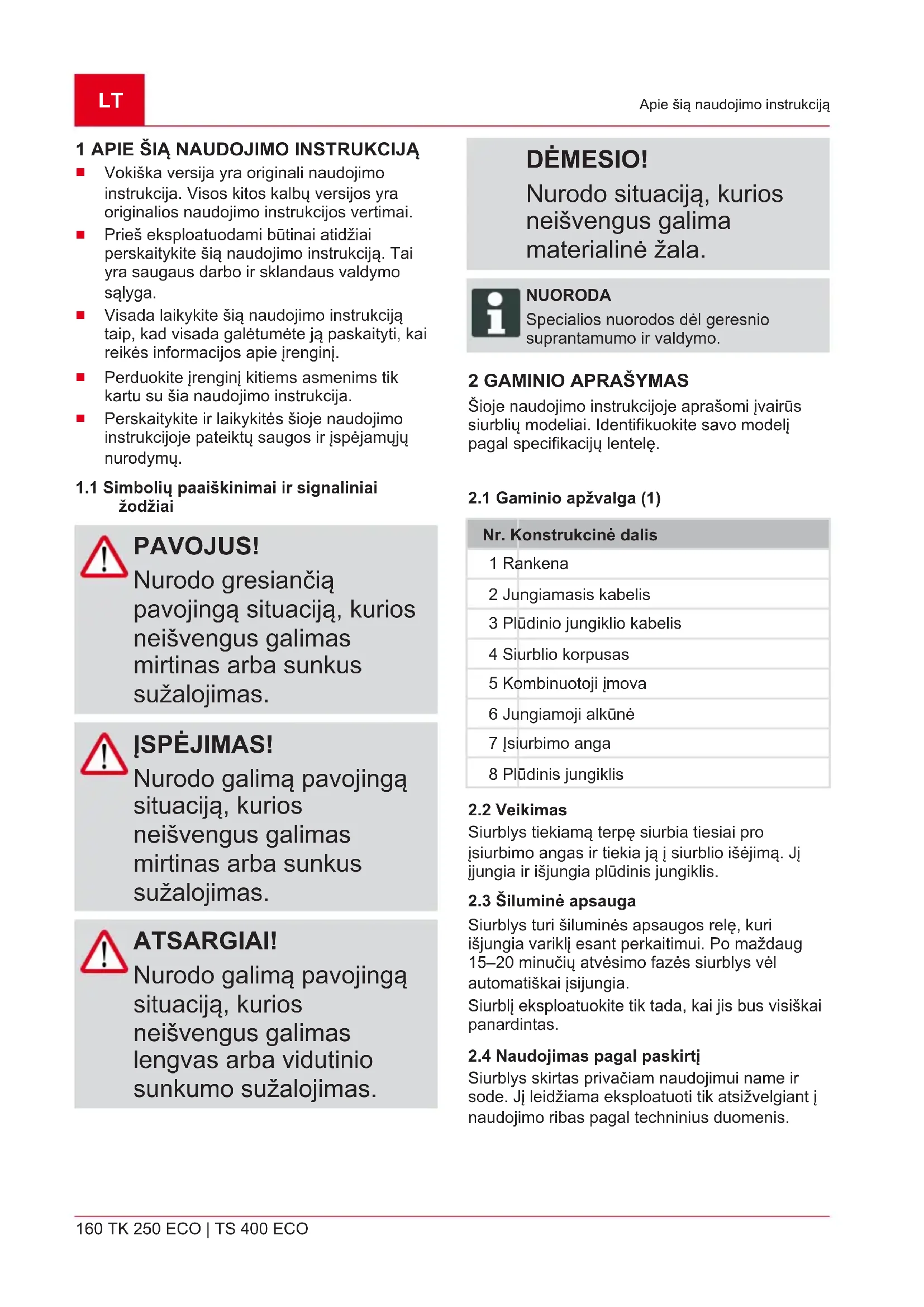

1 APIE ŠIA NAUDOJIMO INSTRUKCIJA

Vokiška versija yra originali naudojimo instrukcija. Visos kitos kalbų versijos yra originalios naudojimo instrukcijos vertimai.
Prieš eksploatuodami būtinai atidžiai perskaitykite šią naudojimo instrukciją. Tai yra saugaus darbo ir sklandaus valdymo sąlyga.
Visada laikykite šią naudojimo instrukciją taip, kad visada galėtumėte ją paskaityti, kai reikės informacijos apie įrenginį.
Perduokite jrenginj kitiems asmenims tik kartu su šia naudojimo instrukcija.
Perskaitykite ir laikykitės šioje naudojimo instrukcijoje pateiktų saugos ir įspėjamųjų nurodymų.

1.1 Simbolių paaiškinimai ir signaliniai žodžiai

PAVOJUS!

Nurodo gresiančią pavojingą situaciją, kurios neišvengus galimas mirtinas arba sunkus sužalojimas.

ÍSPÉJIMAS!

Nurodo galimą pavojingą situaciją, kurios neišvengus galimas mirtinas arba sunkus sužalojimas.

ATSARGIAI!

Nurodo galimą pavojingą situaciją, kurios neišvengus galimas lengvas arba vidutinio sunkumo sužalojimas.

DÈMESIO!

Nurodo situaciją, kurios neišvengus galima materialinė žala.

NUORODA

Specialios nuorodos dėl geresnio suprantamumo ir valdymo.

2 GAMINIO APRAŠYMAS

Šioje naudojimo instrukcijoje aprašomi įvairūs siurblių modeliai. Identifikuokite savo modelį pagal specifikacijų lentelę.

2.1 Gaminio apžvalga (1)

Nr. Konstrukcinė dalis

1 Rankena

2 Jungiamasis kabelis

3 Plūdinio jungiklio kabelis

4 Siurblio korpusas

5 Kombinuotoji įmova

6 Jungiamoji alkūnė

7 Įsiurbimo anga

8 Plūdinis jungiklis

2.2 Veikimas

Siurblys tiekiamą terpę siurbia tiesiai pro įsiurbimo angas ir tiekia ją i siurblio išėjimą. Jį jungia ir išjungia plūdinis jungiklis.

2.3 Šiluminė apsauga

Siurblys turi šiluminės apsaugos relę, kuri išjungia variklį esant perkaitimui. Po maždaug 15–20 minučių atvėsimo fazės siurblys vėl automatiškai įsijungia.

Siurblj eksploatuokite tik tada, kai jis bus visiškai panardintas.

2.4 Naudojimas pagal paskirtj

Siurblys skirtas privačiam naudojimui name ir sode. Jį leidžiama eksploatuoti tik atsižvelgiant į naudojimo ribas pagal techninius duomenis.

Siurblys tinka:

■ apsemtoms vietoms nusausinti,
■ rezervuarams perpumpuoti ir išpumpuoti (pvz., baseinams),
■ vandeniui iš šulinių ir šachtų imti,
■ drenažams ir sugeriamiesiems šuliniams nusausinti.
■ tik siurblys TS 400 ECO

Siurblys tinka tik šiems skysčiams tiekti:

■ švariam, lietaus vandeniui,
■ chloruotam vandeniui (pvz., baseinų),
■ pramoniniam vandeniiui,
nuotekoms, kuriose skendinčiujų medžiagų kiekis maks. 5 % ir grūdėtumas maks. 30 mm skersmens.
■ tik siurblys TS 400 ECO

Kitoks arba leistinas ribas viršijantis naudojimas yra laikomas naudojimu ne pagal paskirtj.

2.5 Galimi netinkamo naudojimo būdai

Siurblio negalima naudoti nepertraukiamu režimu. Jis néra tinkamas tiekti:

geriamaji vandenji,
■ sūrų vandenį,
■ maisto produktus,
■ agresyvias terpes, chemines medžiagas,
- èsdinančius, degius, sprogius arba garuojančius skysčius,
■ šiltesnius kaip 35 °C skysčius,
■ smėliuotą vandenį ir abrazyvinius skysčius.
■ tik siurblys TK 250 ECO

3 SAUGOS NUORODOS

ÍSPÉJIMAS! Pavojus susižaloti

Dėl pažeistų ir išjungtų saugos bei apsauginių įtaisų galima sunkiai susižaloti.

■ Sugedusius saugos ir apsauginius įtaisus paveskite suremontuoti.
Niekada neatjunkite saugos ir apsauginių įtaisų.

■ Siurblio niekada nekelkite, netransportuokite ir netvirtinkite už jungiamojo kabelio.
■ Savavališki siurblio pakeitimai ar pertvarkymai draudžiami.
Naudokite tik nepriekaištingos būklės siurblį ir ilginamuosius kabelius! Draudžiama eksploatuoti pažeistus siurblius.

• Šį siurblį leidžiama naudoti vaikams nuo 8 metų ir asmenims, turintiems fizinę, jutiminę arba protinę negalią arba nepakankamai patirties bei žinių, leidžiama naudoti tik tada, kai jie yra prižiūrimi arba buvo instruktuoti, kaip saugiai naudoti siurblį ir supranta su tuo susijusius pavojus. Vaikams žaisti su siurbliu draudžiama. Valyti ir atlikti naudotojui numatytą techninę priežiūrą neprižiūrimiems vaikams draudžiama.
  Asmenims, turintiems labai didelę ir kompleksinę negalią, gali turėti čia aprašytas instrukcijas viršijančius poreikius.
  ■ Laikykitės saugaus atstumo iki gyvūnų arba, jei artinasi gyvūnai, išjunkite siurblį.

3.1 Elektros sauga

PAVOJUS!

Pavojus palietus jtampingas dalis!

Sugedus siurbliui arba ilginamajam kabeliui, galima sunkiai susižaloti!

■ Nedelsdami ištraukite iš tinklo kištuką.
- Prijunkite įrenginį per liekamosios srovės įtaisą, kurio vardinė nebalanso srovė < 30mA.

■ Jei baseine arba sodo tvenkinyje yra žmonių, siurblio naudoti negalima.
- Namo tinklo įtampa turi sutapti su tinklo įtampos duomenimis, pateikiamais techniniuose duomenyse, – nenaudokite jokios kitos maitinimo įtampos.
■ Siurblį leidžiama eksploatuoti tik prie elektros įrangos pagal DIN/VDE 0100, 737, 738 ir 702 dalis. Apsaugai reikia įrengti 10 A linijos apsauginį išjungiklj bei liekamosios srovės apsauginį įtaisą, kurio vardinė nebalanso srovė 10/30 mA.

Naudokite tik tokius ilginamuosius kabelius, kurie yra numatyti naudoti atvirame ore – mažiausias skerspjūvis 1,5 mm². Kabelių būgnus visada iki galo išvyniokite.

■ Pažeistus ar trūkinėjančius ilginamuosius kabelius naudoti draudžiama.

Kiekvieną kartą prieš paleisdami patikrinkite savo ilginamojo kabelio būklę.

4 MONTAVIMAS

4.1 Slèginès linijos montavimas (1)

1. Isukite jungiamają alkūnę (6) i siurblio išėjimą.
2. Isukite kombinuotają imovą (5) i jungiamają alkūnę.
3. Pritvirtinkite žarną prie kombinuotosios įmovos.

NUORODA

Kombinuotają įmovą galima nupjauti pagal pasirinktą žarnos jungti. Naudokite didžiausią galimą žarnos skersmenį.

5 PALEIDIMAS

5.1 Sauga

DÈMESIO!

Apsémimo pavojus!

Atsiradus siurblio sutrikimų, gali išbėgti vandens ir sukelti su tuo susijusių pažeidimų dėl apsėmimo.

Tinkamomis priemonėmis apsaugokite, kad, atsiradus siurblio sutrikimų, dėl apsemtų vietų neatsirastų nuostolių.

Eksploatuokite siurblį pakabinę ant lyno arba atkreipkite dėmesį į tai, kad siurblys stovėtų stabiliai.
■ Siurblj eksploatuokite tik tada, kai jis bus visiškai panardintas.
■ Atkreipkite dėmesį į pakankamą atstumą iki pagrindo.
Niekada neleiskite siurbliui veikti priešais uždarytą slėginę liniją.

• Šachtose visada atkreipkite dėmesį į pakankamus matmenis.
• Šachtas visada uždenkite taip, kad būtų saugu vaikščioti.

6 VALDYMAS

6.1 Siurblio jjungimas (2)

DÈMESIO!

Irenginio pažeidimo pavojus!

Siurblys negali siurbti kietujų kūnų. Smėlis ir kitos tiekiamoje terpėje esančios abrazyvinės medžiagos gadina siurblį.

■ Atkreipkite dèmesi j tai, kad i tiekiamą terpę negalètu patekti kietuju kūnų.

NUORODA

Jei pagrindas dumblinas, smėliuotas arba akmenuotas, naudokite tinkamą plokštę, kad būtų užtikrinta stabili siurblio padėtis.

1. Visiškai išvyniokite prijungimo prie tinklo kabelj.
2. Isitikinkite, kad elektros kištukinės jungtys pritaisytos nuo apsėmimo apsaugotoje srityje.
3. Pakeiskite fiksavimo padėtį ir individualiai nustatykite plūdinio jungiklio (8) jungimo taškus.

4. Plūdinio jungiklio kabelj pritvirtinkite prie siurblio korpuso. Rekomenduojamas plūdinio jungiklio kabelio ilgis apie 120 mm.

5. Lėtai įmerkite panardinamajį siurblį į tiekiamą terpę. Tuo metu laikykite panardinamajį siurblį šiek tiek įstrižai, kad galėtu išeiti galimai patekęs oras.

6. Ikiškite tinklo kištuką i kištukinį lizdą.

Panardinamajj siurblj plūdinis jungiklis automatiškai jungia pasiekus tam tikrą vandens lygį ir vėl išjungia vandens lygiui nukritus iki išjungimo aukščio.

6.2 Siurblio išjungimas

1. Ištraukite tinklo kištuką iš kištukinio lizdo.

6.3 Išsiurbimas iki likutinio vandens aukščio

DÈMESIO!

Irenginio pažeidimo pavojus!

Išpumpuojant kyla pavojus, kad siurblys veiks sausaja eiga ir taip bus apgadintas įrenginys.

Išsiurbdami iki likutinio vandens aukščio, nuolat prižiūrėkite siurblį ir venkite siurblio sausosios eigos.
■ Pasiekus likutinį vandens aukštį, siurblį išjunkite ištraukdami tinklo kištuką.

Norint išsiurbti iki likutinio vandens aukščio, plūdinį jungiklj reikia valdyti rankiniu būdu:

1. Ištraukite tinklo kištuką iš kištukinio lizdo.
2. Perjunkite plūdinį jungiklį į viršų ir jį pritvirtinkite.
3. Ikiškite tinklo kištuką i kištukinį lizdą. Siurblys jsijungia ir pradeda tiekti.

NUORODA

Nesiekiant likutinio vandens aukščio, siurblys siurbia orą. Šiuo atveju iš siurblio reikia pašalinti orą kylant vandens lygiui ir prieš pakartotinį paleidimą.

7 TECHNINĖ PRIEŽIŪRA

7.1 Siurblio valymas

NUORODA

Atlikus plaukimo baseino chloruoto vandens arba likučius paliekančių skysčių tiekimą siurblį reikia išskalauti švariu vandeniu.

1. Prireikus švariu vandeniu išvalykite siurbiamojo pagrindo įsiurbimo angą.

8 SANDÈLIAVIMAS

NUORODA

Kylant šalčio pavojui, sistemą visiškai ištuštinkite ir laikykite siurblį apsaugotoje nuo šalčio vietoje.

9 IŠMETIMAS

Elektriniai ir elektroniniai prietaisai néra buitinės atliekos, todėl jiems priskiriamos atskiros taisyklės arba išmetimas!

Pakuotė, įrenginys ir priedai pagaminti iš perdirbamų medžiagų ir juos reikia atitinkamai šalinti.

10 PAGALBA ATSIRADUS SUTRIKIMU

PAVOJUS!

Elektros smūgio pavojus!

Atliekant darbus prie siurblio kyla elektros smūgio pavojus.

■ Prieš visus sutrikimų šalinimo darbus ištraukite tinklo kištuką.
■ Leiskite elektrikui pašalinti gedimus elektros įrangoje.

Sutrikimas Galima priežastis		Sprendimo būdas
Neveikia variklis.	Užsiblokavęs rotorius.	Pašalinkite nešvarumus siurbimo srityje. Tinkamais įrankiais išvalykite pro angą, esančią variklio korpuso gale.
	Išjungė šiluminė relė.	Palaukite, kol šiluminė relė vėl jjungs siurblį. Atsižvelkite į maksimalią tiekiamos terpės temperatūrą. Paveskite patikrinti siurblį.
	Néra tinklo įtampos.	Patikrinkite saugiklius, leiskite elektrikui patikrinti elektros maitinimą.
	Plūdinis jungiklis nepersijungia kylant vandens lygiui.	Siųskite siurblį į AL-KO techninės priežiūros punktą.
Siurblys veikia, bet netiekia.	Oras siurblio korpuse.	Pašalinkite iš siurblio orą laikydami įstrižai.
	Siurbimo pusės užsikimšimas.	Pašalinkite nešvarumus siurbimo srityje.
	Uždaryta slėginė linija.	Atidarykite slėginę liniją.
	Užlenkta slėginė žarna.	Ištieskite slėginę žarną.

Sutrikimas Galima priežastis	Sprendimo būdas
Per mažas tiekiamas kiekis	Per mažas žarnos skersmuo.
	Siurbimo pusės užsikimšimas.
	Per didelis tiekimo aukštis.

NUORODA

Jei yra nepataisomų sutrikimų, kreipkitės į mūsų kompetentingą klientų aptarnavimo tarnybą.

11 KLIENTU APTARNAVIMO TARNYBA / TECHNINĖS PRIEŽIŪROS PUNKTAS

Iškilus klausimų dėl garantijos, remonto ir atsarginių dalių, kreipkitės į savo artimiausią techninės priežiūros punktą.

Jj rasite internete tokiu adresu: www.al-ko.com/service-contacts

12 GARANTIJA

Galimus jrenginio medžiagų ar gamybos defektus įstatymų numatytu pretenzijų dėl trūkumų reiškimo senaties termino laikotarpiu mes šaliname savo nuožiūra remonto arba keitimo būdu. Senaties terminas nustatomas kiekvienu konkrečiu atveju pagal šalies, kurioje jrenginys buvo įsigytas, teisės aktus.

Mūsų garantinis įsipareigojimas galioja tik šiais atvejais:

■ laikomasi šios naudojimo instrukcijos;
■ jrenginys tinkamai naudojamas;
■ naudojamos originalios atsarginės dalys.

Garantija nustoja galioti šiais atvejais:

■ bandoma savarankiškai remontuoti jrenginj;
■ savarankiškai atliekami techniniai pakeitimai;
■ jrenginys naudojamas ne pagal paskirti.

Garantija netaikoma:

■ dažų pažeidimams, atsiradusiems dėl normalaus dévėjimosi,
■ susidėvinčiosioms dalims, atsarginių dalių kortelėje xxxxxx (x) pažymėtoms rėmeliu.

Garantinis laikotarpis prasideda nuo dienos, kurią įrenginį pirmą kartą įsigyja galutinis vartotojas. Lemiama yra pirkimo dokumente nurodyta data. Kreipkitės su šia garantijos deklaracija ir originaliu pirkimo dokumentu į savo pardavėją arba artimiausią įgaliotąjį klientų aptarnavimo skyrių. Ši deklaracija nedaro įtakos įstatymais pagrįstoms pirkėjo pretenzijoms, kurias jis gali pareikšti pardavėjui.

13 EB ATITIKTIES DEKLARACIJA

Pareiškiame, kad šis rinkai pateiktos formos gaminys atitinka darniųjų ES direktyvų, ES saugos standartų ir gaminiui taikomų standartų reikalavimus.

GaminysPanardinamasis siurblys, elektrinisSerijos numerisG3023025	GamintojasAL-KO Geräte GmbHIchenhauser Str. 14D-89359 Kötz	Už dokumentaciją atsakingas asmuoAndreas HedrichIchenhauser Str. 14D-89359 Kötz
TipasTK 250 ECOTS 400 ECO	ES direktyvos2014/30/ES2014/35/ES2011/65/ES	Darnieji standartaiEN 60335-1:2012EN 50636-2-41:2012EN 62233:2008EN 55014-1:2012EN 55014-2:2016EN 61000-3-2:2014EN 61000-3-3:2014

2017

Kötz, 2017-08-01

Wolfgang Hergeth Generalinis direktorius
