Produkto tipas	Buitinis siurblys (siurblinė)
Prekės ženklas	AL-KO
Modelis	HWA 4500 Comfort
Numatomas naudojimas	Švaraus ir lietaus vandens siurbimas laistymui ir namų vandentiekiui
Maitinimo įtampa	230 V ~ 50 Hz
Sugeriamoji galia	900 W (apytiksliai)
Maks. debitas	4500 L/h
Maks. slėgis	4,5 bar (apytiksliai)
Maks. siurbimo aukštis	8 m (apytiksliai)
Maks. aukštis (išleidimo)	40 m (apytiksliai)
Maks. skysčio temperatūra	35 °C
Šiluminė apsauga	Taip (šiluminės apsaugos jungiklis, automatinis paleidimas atvėsus)
Apsauga nuo sausos eigos	Taip (išsijungia po 90 sekundžių)
Slėgio jutiklis	Taip (automatinis įjungimas/išjungimas)
Skaitmeninis ekranas	LCD ekranas su mygtukais MODE ir SET
Siurbimo jungtis	1" (25,4 mm) sriegis
Išleidimo jungtis	1" (25,4 mm) sriegis
Įmontuotas filtras	Taip, valomas
Atbulinis vožtuvas	Taip, valomas
Siurblio korpuso medžiaga	Ketaus (apytiksliai)
Apsaugos klasė	IPX4 (apytiksliai)
Svoris	15 kg (apytiksliai)
Matmenys (Ilgis x Plotis x Aukštis)	400 x 300 x 250 mm (apytiksliai)
Triukšmo lygis	~70 dB(A) (apytiksliai)
Garantija	Pagal nacionalinius teisės aktus (išskyrus susidėvinčias dalis)

Dažnai užduodami klausimai - HWA 4500 Comfort AL-KO

Kaip pirmą kartą pradėti naudoti siurblį?

Pirmiausia pripildykite siurblio korpusą vandeniu per užpildymo varžtą iki žymos. Atidarykite čiaupą slėgio linijoje, įkiškite kištuką į elektros lizdą. Siurblys įsijungia automatiškai. Kai vanduo teka be oro, uždarykite čiaupą. Siurblys sustoja, o ekrane rodoma AUTO 0 ir FLOW 0.

Ką daryti, jei ekrane rodoma ALARM ir SUCTION SIDE?

Tai rodo apsaugą nuo sausos eigos. Patikrinkite, ar siurbimo vamzdis panardintas bent 30 cm, ar nėra oro nuotėkio, ar filtras neužsikimšęs. Atlikus pataisymą, paspauskite SET, kad iš naujo paleistumėte. Dėmesio – galimas karštas vanduo.

Kaip išvalyti siurblio filtrą?

Atjunkite siurblį nuo elektros tinklo. Atidarykite išleidimo varžtą, kad išpiltumėte vandenį. Atsukite permatomą filtro dangtelį filtro raktu. Išimkite filtrą ir išvalykite jį tekančiu vandeniu. Patikrinkite tarpiklius, sumontuokite atgal ranka priverždami.

Siurblys nesustoja, nors čiaupai uždaryti, ką daryti?

Tikriausiai yra nuotėkis slėgio linijoje arba sugedęs atbulinis vožtuvas. Patikrinkite visas jungtis ir išvalykite atbulinį vožtuvą filtro skyriuje. Jei problema išlieka, siurblys pereis į saugos režimą su ALARM PRESSURE SIDE.

Ar galiu naudoti siurblį su chlorintu baseino vandeniu?

Taip, bet po naudojimo išskalaukite siurblį švariu vandeniu, kad pašalintumėte likučius. Prietaisas netinka sūriam, smėlingam arba chemiškai agresyviam vandeniui.

Kaip paruošti siurblį žiemai?

Visiškai ištuštinkite siurblį, vamzdžius ir filtro skyrių. Atidarykite išleidimo varžtus (2 vietose) vandeniui pašalinti. Laikykite prietaisą apsaugotą nuo šalčio.

Ką reiškia pranešimas CHECK SUCTION SIDE?

Siurblys veikia, bet nesiurbia vandens per 20 sekundžių. Jis toliau sukasi valdymo režimu 90 sekundžių. Jei vandens neatsiranda, suveikia apsauga nuo sausos eigos. Patikrinkite siurbimo liniją.

Ar galiu pakeisti ekrano kalbą?

Taip, pirmą kartą įjungus, ekranas yra anglų k. Paspauskite MODE, kad pasirinktumėte kalbą, tada SET patvirtinimui. Kalbą galite pakeisti vėliau, laikydami nuspaudę MODE 3 sekundes.

Koks yra maksimalus siurbimo aukštis?

Vadove nėra nurodyta tiksli vertė, tačiau optimaliam naudojimui neviršykite 8 metrų. Virš 4 m, naudokite didesnio nei 1 colio skersmens siurbimo vamzdį.

Ar siurblys gali veikti nenutrūkstamai?

Ne, prietaisas nėra skirtas nuolatiniam darbui. Jis numatytas protarpiniam naudojimui. Ilgai naudojant su uždaryta slėgio puse (>10 min.), vanduo gali pavojingai įkaisti.

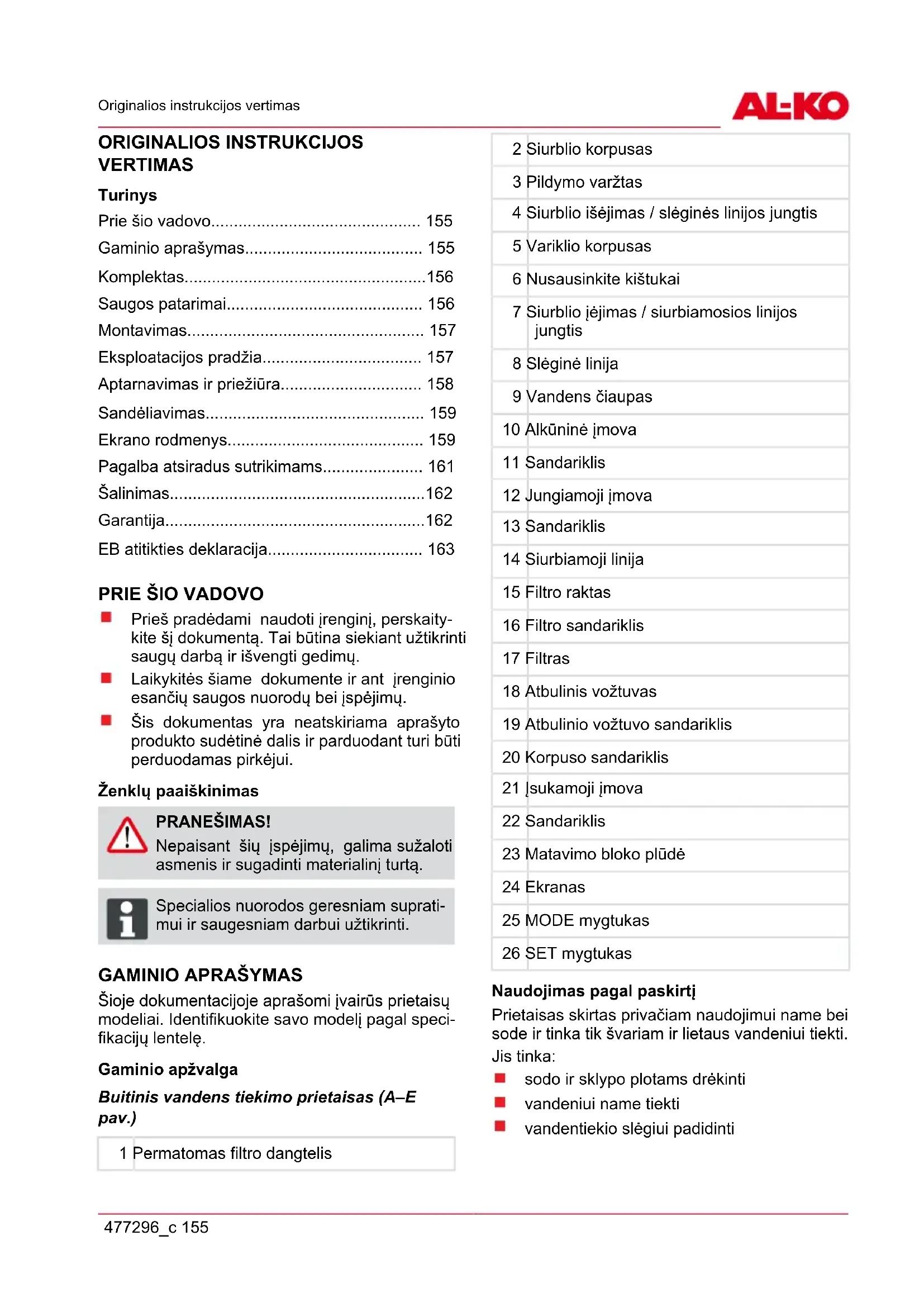

NAUDOJIMO INSTRUKCIJA HWA 4500 Comfort AL-KO

Gaminio aprašymas.... 155

Komplektas....156

Saugos patarimai.... 156

Montavimas.... 157

Eksploatacijos pradžia.... 157

Aptarnavimas ir priežiūra.... 158

Sandéliavimas.... 159

Ekrano rodmenys.... 159

Pagalba atsiradus sutrikimams.... 161

Šalinimas....162

Garantija....162

EB atitikties deklaracija.... 163

PRIE ŠIO VADOVO

Prieš pradėdami naudoti įrenginį, perskaity-kite šį dokumentą. Tai būtina siekiant užtikrinti saugų darbą ir išvengti gedimų.
Laikykitės šiame dokumente ir ant įrenginio esančių saugos nuorodu bei įspėjimų.
Šis dokumentas yra neatskiriama aprašyto produkto sudėtinė dalis ir parduodant turi būti perduodamas pirkėjui.

Ženklų paaiškinimas

PRANEŠIMAS!

Nepaisant šių įspėjimų, galima sužaloti asmenis ir sugadinti materialinį turtą.

Specialios nuorodos geresniam supratimui ir saugesniam darbui užtikrinti.

GAMINIO APRAŠYMAS

Šioje dokumentacijoje aprašomi įvairūs prietaisų modeliai. Identifikuokite savo modelį pagal specifikacijų lentelę.

Gaminio apžvalga

Buitinis vandens tiekimo prietaisas (A–E pav.)

1 Permatomas filtro dangtelis

2	Siurblio korpusas
3	Pildymo varžtas
4	Siurblio išėjimas / slėginės linijos jungtis
5	Variklio korpusas
6	Nusausinkite kištukai
7	Siurblio jėjimas / siurbiamosios linijos jungtis
8	Slėginė linija
9	Vandens čiaupas
10	Alkūninė jmova
11	Sandariklis
12	Jungiamoji jmova
13	Sandariklis
14	Siurbiamoji linija
15	Filtro raktas
16	Filtro sandariklis
17	Filtras
18	Atbulinis vožtuvas
19	Atbulinio vožtuvo sandariklis
20	Korpuso sandariklis
21	Įsukamoji jmova
22	Sandariklis
23	Matavimo bloko plūdė
24	Ekranas
25	MODE mygtukas
26	SET mygtukas

Naudojimas pagal paskirti

Prietaisas skirtas privačiam naudojimui name bei sode ir tinka tik švariam ir lietaus vandeniui tiekti. Jis tinka:

■ sodo ir sklypo plotams drėkinti
vandeniui name tiekti
vandentiekio slėgiui padidinti

Didinant vandentiekio slėgį, reikia atsižvelgti į vietinius reglamentus. Dėl informacijos kreipkitės į savo santechnikos specialistą.

Galimi netinkamo naudojimo atvejai

Buitinio vandens tiekimo stotelė nėra tinkama tiekti:

smėliuotą vandenį, sūrų vandenį ir nuotekas, kuriose yra tekstilės ir popieriaus
agresyvias, èsdinančias, sprogias arba ga- ruojančias chemines medžiagas ar skysčius
■ skysčius, kurių temperatūra didesnė nei 35 °C

Prietaisą draudžiama naudoti maisto produktams ar gėrimams skirtam van- deniui tiekti.

Nuolatiniam naudojimui prietaisas néra tinkamas.

KOMPLEKTAS

Prietaisas pateikiamas paruoštas darbui, su filtro dangtelio raktu, alkūnine įmova ir eksploatacijos instrukcija.

Veikimas

Aprašyto prietaiso atveju kalbama apie automatiškai dirbantį siurblį. Siurblys įsijungia ir išsijungia atsižvelgdamas į slėgį (žr. techninius duomenis). Atidarius ĭmimo vietą siurblys vandenį siurbia per siurblio įvesties angą (7) ir jį per slėginės linijos jungtį (4) tiekia į ĭmimo vietą.

Praėjus maždaug 20 s po ėmimo vietos uždarymo siurblys automatiškai išsijungia.

Šiluminė apsauga

Irenginys turi šiluminės apsaugos relę, kuri išjungia variklj esant perkaitimui. Po maždaug 15–20 minučių atvėsimo fazės siurblys vėl automatiškai įsijungia.

Apsauga nuo sausosios eigos

Prietaisas turi apsaugą nuo sausosios eigos. Ap-sauga nuo sausosios eigos išjungia siurblį maždaug po 90 sekundžių, jei nejsiurbiamas vanduo arba pažeista siurbiamoji linija.

Slègio jutiklis

Prietaisas turi slėgio jutiklj. Pagal ši jutiklj siurblys automatiškai išjungiamas ir jjungiamas.

Ekrano rodmuo

Prietaisas turi ekraną, skirtą rodyti eksploatavimo būsenas ir klaidų pranešimus. (E -24 pav.) darbinėms būsenoms ir gedimų pranešimams rodyti. MODE mygtuku (E -25) galima pasirinkti įvairius nuostatus ir rodmenis ir juos SET mygtuku (-26) patvirtinti.

SAUGOS PATARIMAI

PRANEŠIMAS!

Pavojus susižaloti!

Prietaisas ir ilginamasis laidas turi būti naudojami tik techniškai tvarkingi! Draudžiama eksploatuoti pažeistus prietaisus.

Saugumo ir apsaugos įtaisai neturi būti sugede!

■ Vaikams arba asmenims, neskaičiusiems eksploatacijos instrukcijos, jrenginj naudoti draudžiama.
■ Irenginio niekada nekelkite, netransportuoti ir netvirtinkite už jungiamojo kabelio.
Savavališki jrenginio pakeitimai ar pertvarkymai draudžiami.

Elektros sauga

DÈMESIO!

Pavojus palietus jtampingas dalis!

Nedelsdami atjunkite kištuką nuo tinklo, jei ilginamasis kabelis buvo pažeistas arba trūko! Rekomenduojame prijungti per liekamosios srovės įtaisą, kurio var-dinė nebalanso srovė < 30 mA.

Jei baseine arba sodo tvenkinyje yra žmonių, siurblio naudoti negalima.
Namo tinklo įtampa turi sutapti su tinklo įtampos duomenimis, pateikiamais techniniuose duomenyse, – nenaudokite jokios kitos maitinimo įtampos.
Irenginj leidžiama eksploatuoti tik prie elektros įrangos pagal DIN/VDE 0100, 737, 738 ir 702 dalis. Apsaugai reikia įrengti 10 A linijos apsauginj išjungiklj bei liekamosios srovės apsauginj įtaisą, kurio vardinė nebalanso srovė 10/30 mA.
Naudokite tik tokius ilginamuosius kabelius, kurie yra numatyti naudoti atvirame ore – mažiausias skerspjūvis 1,5 mm ^2 . Kabelių būgnus visada iki galo išvyniokite.

Pažeistus ar trūkinėjančius ilginamuosius kabelius naudoti draudžiama.

⇒ Kiekvieną kartą prieś paleisdami pati- krinkite ilginamojo kabelio būklę.

MONTAVIMAS

PRANEŠIMAS!

Prietaisas veikia netinkamai, jeigu émimo vieta yra 15 m aukščiau už prietaisą.

Irenginio pastatymas

1. Paruoškite lygią ir tvirtą pastatymo vietą.
2. Pastatykite jrenginį horizontaliai ir taip, kad būtų apsaugotas nuo apsėmimo.

⇒ Irenginys turi būti apsaugotas nuo lietaus ir tiesioginės vandens srovės.

Per kasdienę eksploataciją (automatiniu režimu) turite tinkamomis priemonėmis apsaugoti, kad įrenginio sutrikimai ne-kiltų dėl patalpų apsėmimo.

Siurbiamosios linijos prijungimas

1. Pasirinkite tokj siurbiamosios linijos (B -14pav.) ilgj, kad buitinio vandens tiekimo stotelė negalėtų veikti sausaja eiga. Siurbiamoji linija visada turi būti bent 30 cm žemiau vandens paviršiaus.
2. Prijunkite siurbiamają liniją. Nepažeisdami sriegio užtikrinkite sandarią jungti.

⇒ Rekomenduojame montuoti lanksčias linijas prie siurblio jėjimo (A -7pav.). Taip buitinio vandens tiekimo stotelės negalės veikti mechaninis spaudimas arba tempimas.

1. Siurbiamają liniją visuomet tieskite taip, kad ji kiltų į viršų.

Jei siurbimo aukštis yra didesnis kaip 4 m, reikia sumontuoti siurbiamają žarną, kurios skersmuo didesnis kaip 1". Rekomenduojame naudoti AL-KO siurbimo komplektą su siurbiamaja žarna, siurbiamuoju sieteliu ir grįžtamosios tėkmės blokatoriumi. Teiraukitės savo specializuoto prekybininko.

Sléginés linijos montavimas

1. Šsukite jungiamają įmovą (B -12 pav.) su apvaliuoju sandarinimo žiedu (B -13 pav.) i siurblio išėjimą (A -4 pav.).
2. Prisukite alkūninę įmovą (B -10 pav.) su sandarikliu (B -11 pav.) ant jungiamosios įmovos (B -12 pav.) ir pasukite alkūninę įmovą pageidaujama kryptimi.
3. Pritvirtinkite slėginę liniją (B -8 pav.) prie alkūninės įmovos (B -10 pav.).

EKSPLOATACIJOS PRADŽIA

Per pirmaji paleidimą ekrane (E -24 pav.) pasirodo visa informacija anglų kalba. Pageidaujamą kalbą MODE mygtuku (-25) pasirinkite ir SET mygtuku (-26) patvirtinkite.

Prietaiso pildymas

PRANEŠIMAS!

Sausoji eiga siurblj sugadina! Prieš kiekvieną paleidimą siurblys turi būti pripildytas vandens iki nupiltuvo, kad galėtų iš karto siurbti.

1. Atidarykite pildymo varžta (A -3 pav.) filtro raktu.
2. Per pildymo varžtą pilkite vandenį, kol bus pasiekta ant siurblio korpuso esanti žyma.
3. Vėl jsukite pildymo varžtus.

Norėdami patrumpinti įsiurbimo laiką, si-urbiamają žarną prieš prisukdami pripil-dykite vandens.

Pirmasis prietaiso paleidimas i eksploataciją

1. Atidarykite slėginėje linijoje esantį uždorį (vožtuvą, purškimo antgalį, vandens čiaupą).
2. Ikiškite jungiamojo kabelio tinklo kištuką i kištukinį lizdą.

Siurblys pradeda tiekti.

1. Kai ištekančiame vandenyje nebeliks oro, uždarykite slėginėje linijoje esantį uždorį.

⇒ Sumažinus slėgį prietaisas automatiškai išsijungia.
⇒ Buitinio vandens tiekimo prietaisas parengtas darbui. Ekrane rodoma AUTO O ir FLOW O.

Eksploatacija

1. Prietaisą paleiskite į ekploataciją, kaip aprašyta (pirmasis prietaiso paleidimas).

Buitinio vandens tiekimo prietaisas reguliuojamas elektroniškai ir po pirmojo paleidimo į eksploataciją dirba visiškai automatiškai.

1. Išpilant vandenį įsijungia siurblys. Ekrane rodoma ON X ir PRESSURE bei faktinis slėgis.

Jeigu po 20 s per siurbimo liniją dar nesiurbiamas vanduo, jsijungia kontrolinis siurblio reżimas. Tuo metu siurblys dirba toliau ir ekrane rodoma CHECK SUCTION SIDE.

Jei maždaug po 90 sekundžių per si-urbiamają liniją (B -14 pav.) dar nejsi-urbiamas vanduo, apsauga nuo sau-sosios eigos išjungia siurblį ir ekrane rodoma ALARM ir SUCTION SIDE. Informacijos apie klaidų paiešką ir jų pašalinimą ieškokite „Pagalba atsi-radus sutrikimams“.

Jeigu siurblys dažniau jsijungė ir išsijungė, nors nebuvo siurbiamas vanduo, siurblys išsijungė siekiant apsisaugoti nuo perkaitimo ir ekrane rodoma ALARM ir PRESSURE SIDE. Informacijos apie klaidų priežastis ir jų pašalinimą ieškokite „Pagalba atsiradus sutrikimams“.

Siurblio išjungimas

1. Ištraukite tinklo kištuką iš kištukinio lizdo.
2. Uždarykite slėginėje linijoje esančius uždorius (vožtuvus, purškimo antgalius, vandens čiaupą).

DÈMESIO!

Pavojus susižaloti dėl karšto vandens

Ilgiau veikiant priešais uždarytą slėgio pusę (>10 min.), vanduo siurblyje gali stipriai jkaisti ir nekontroliuojamai išsiveržti! Atjunkite įrenginį nuo tinklo ir leiskite siurbluii ir vandeniui atvėsti. įrenginį vėl paleiskite tik pašalinę visus trūkumus!

Pavojus susižaloti dėl karšto vandens gali kilti:

netinkamai jrengus
uždarius slėgio pusę
■ trūkstant vandens siurbiamojoje linijoje arba
sugedus slègio relei

Veiksmai

1. Atjunkite jrenginj nuo tinklo ir leiskite siurbliui ir vandeniui atvesti.
2. Patikrinkite jrengini, installaciją ir vandens lygi.
3. Irenginj vėl paleiskite tik pašalinę visus trūku-mus!

APTARNAVIMAS IR PRIEŽIŪRA

PRANEŠIMAS!

Prieš pradedant bet kokius techninės priežiūros darbus, siurblį reikia atjungti nuo tinklo. Ištraukite tinklo kištuką iš kištukinio lizdo.

Siurblio skalavimas

Atlikus plaukimo baseino chloruoto vandens arba likučius paliekančių skysčių tiekimą siurblį reikia išskalauti švariu vandeniu.

Filtro valymas

1. Filtro kameros išleidimo varžtą (A -6 pav.) nusukite nuo ištuštinimo angos, ištuštinkite filtro kamerą ir vėl uždarykite ištuštinimo angą.
2. Permatoma filtro dangtelj (A -1 pav.) filtro raktu (C -15/D pav.) nusukite.
3. Filtrą (C -16/C-17 pav.) iš filtro korpuso (A -2 pav.) išimkite ir išvalykite tekančiu vandeniu.
4. Išvalykite filtro korpusa ir permatoma filtro dangtelj.
5. Prieš sumontuodami filtrą, patikrinkite, ar filtro sandarikliai (C -16 pav.) ir korpuso sandariklis (C -20 pav.) néra pažeisti, esant reikalui pa-keiskite.
6. Sumontuokite filtrą, prisukite permatoma filtro dangtelį ir filtro raktu priveržkite rankos stiprumu.

Atbulinio vožtuvo valymas

1. Išmontuokite ir sumontuokite filtrą (žr. skirsnji „Filtro valymas“).
2. Atbulinj vožtuvą (C -18 pav.) išsukite ir išvalykite tekančiu vandeniu.
3. Sandariklj (C -19 pav.) pagal poreikj pakeiskite.
4. Sumontuokite atbulinį vožtuvą.

Plūdè

1. Slėginė linija (B -8 pav.) su alkūnine įmova (B -10 pav.) ir jungiamaja įmova (B -12 pav.) iš-sukite.
2. Ísukamają įmovą (D -21 pav.) su sandarikliu (D -22 pav.) išsukite. Plūdės montavimo padėtį (D -23 pav.) įsidėmėkite. Ištraukite ir išvalykite plūdę.
3. Vèl sumontuokite plūdę – atsižvelkite j montavimo padėtį (D - pav.) .

Užsikimšimų šalinimas

1. Atjunkite jrenginj nuo tinklo ir apsaugokite nuo jjungimo.
2. Pašalinkite siurbiamają žarną nuo siurblio jėjimo angos.

3. Prijunkite slėginę žarną prie vandens linijos.

4. Leiskite vandeniui tekėti per siurblio korpusą, kol pasišalins kamštis.

5. Trumpai jjungę patikrinkite, ar siurblys laisvai sukasi.
6. Kaip aprašyta, vėl paleiskite įrenginį.

SANDÈLIAVIMAS

Esant minusinei temperatūrai sistemą reikia visiškai ištuštinti (siurblį, linijas, resiverį ir filtro kamerą).

1. Ištuštinkite siurbiamają (B -14pav.) ir slėginę liniją (B -8pav.).
2. Išsukite filtro kameros išleidimo varžtą (A -6/A-6a pav.) ir leiskite vandeniui ištekėti iš siurblio.
3. Vèl jsukite išleidimo varžtus (A -6/A-6a pav.) ir paděkite siurblj, linijas ir resiverį teigiamos temperatūros patalpoje.

EKRANO RODMENYS

Per pirmajį paleidimą ekrane pasirodo visa informacija anglų kalba.
Visas funkcijas galima aktyvinti mygtuku MODE. Iškviesti rodmenys / funkcijos patvirtinami SET mygtuku.

Antroje ekrano eilutėje rodoma informacija iš dalies pateikiama kaip nuolat slenkantys tekstai.

Iprastas režimas ir papildomos funkcijos

Kalbos nustatymas

Ekrano rodmuo Perjungimo būsena Funkcija / priemonės

Siurblys veikia arba yra išjungtas

MODE mygtuką palaikius nuspaustą ilgiau kaip 3 sekundes, naudotojo kalba aktyvinama. Paspaudus MODE mygtuką (30), naudotojo kalba pa- keičiama. Naują naudotojo kalbą patvirtinkite SET mygtuku.

Pirmasis prietaiso paleidimas i eksploataciją

Ekrano rodmuo Perjungimo būsena Funkcija / priemonės

Siurblys veikia įprastu režimu

Ekrano rodmuo Perjungimo būsena Funkcija / priemonės

Siurblys veikia jprastu režimu

VEIKIA X SLEGISMODE2,0 BARSET	Siurblys yra jjungtas ir tiekia vandenj.⇒ Rodomas slėgis.
VEIKIA X SRAUTASMODE3300 L/HSET	Siurblys yra jjungtas ir tiekia vandenj.⇒ Rodomas slėgis.
Besisukantis X už „ON“ reiškia siurblio IJ.

Siurblys dirbu automatiniu režimu, bet nesiurbia

Ekrano rodmuo Perjungimo būsena Funkcija / priemonės
AUTO 0 MODE SRAUTAS 0 L/H SET	Siurblys yra jjungtas, bet ne-tiekia vandens.⇒ Néra pratekėjimo, ro-doma „0 l/h".	Atidarius slėginę liniją (vožtuvus, purškimo antga-lius, vandens čiaupą...) siurblys automatiškai įsi-jungia.
AUTO 0 MODE SLEGIS 4,0 BAR SET	Siurblys yra jjungtas, bet ne-tiekia vandens.⇒ Rodomas slėgis.	Atidarius slėginę liniją (vožtuvus, purškimo antga-lius, vandens čiaupą...) siurblys automatiškai įsi-jungia.
0 už AUTO reiškia, kad siurblys yra išjungtas.

Tiekiamo kiekio rodmuo

Informaciją galima pamatyti paspaudus MODE mygtuką ir kai prietaisas jjungtas (ON), ir dirbant AUTO režimu.
Ekrano rodmuo Perjungimo būsena Funkcija / priemonės
	⇒ Iki šiol patiekto vandens kiekio rodmuo.
	⇒ Iki šiol patiekto vandens kiekio rodmuo.	Norint atstatyti parametrus nuspauskite mygtuką SET.
Pereiti iš slėgio ir srauto bei tiekiamo kiekio rodmenų galima nuspaudus mygtuką MODE.

PAGALBA ATSIRADUS SUTRIKIMAMS

DÈMESIO!

Prieš visus sutrikimų šalinimo darbus ištraukite tinklo kištuką. Leiskite elektrikui pašalinti gedimus elektros įrangoje.

Sutrikimas Priežastis Šalinimas
Neveikia siurblio pava-ros variklis.	Néra tinklo įtampos. Patikrinkite saugiklius ir srovės tiekimą.
	Slėgio ir srauto vertės viršija įprastas vertes, bet siurblys veikia toliau.	Pranešimas pasirodo po 20 s. Siurblys 90 s bando pats pašalinti klaidą.Nebūtinos jokios priemonės.Jeigu klaida tebėra po 90s, siurblys dėl ap-saugos sausos eigos išsijungia.
	Siurblys išjungiamas dėl ap-saugos nuo sausos eigos.	Siurbimo pusėje yra klaida.Pašalinus klaidą tai patvirtinkite nuspaudę SET; Po to siurblys vėl įsijungs. Saugokitės karšto vandens pakartotino įsijungimo metu.
	Nesandarumai siurbimo pusėje.	Patikrinkite siurbimo vožtuvą ir žarną.
	Nesandarus filtro stiklelis. Patikrinkite filtro stiklelio sandarumą, jį pri-veržkite.
	Nesandarus filtro išleidimo varžtas.	Patikrinkite išleidimo varžto sandarumą, jį priveržkite.
	Žarnos galas ne vande-nyje, tuščia vandens talpykla (pvz., cisterna arba šulinys). Siurblys siurbia orą.	Siurbiamoji linija visada turi būti bent 30cm žemiau vandens paviršiaus.
	Labai nešvarus filtras. Išvalykite filtrą.
	Siurbimo pusės užsikimši-mas	Pašalinkite nešvarumus siurbimo srityje.
	Srautas mažesnis nei 300l/h.	Padidinkite srautą.
	Siurblys dažniau įsijungė ir išsijungė, nors nebuvo ima-mas vanduo. ➔ Siurblys išjungiamas dėl apsaugos nuo perkai-timo.	Klaida slėginėje pusėje, pvz., nesandaru-mas.Taip pat nesandarūs vandens čiaupai ir tualetai yra slėgio sumažėjimo sistemoje priežastis.Patikrinkite slėginės linijos ir prijungtu įrengi-nių sandarumą.Patikrinkite ir išvalykite filtro atbulinį vožtuvą (18).Pašalinę klaidą, tai patvirtinkite nuspaus-dami SET. Po to siurblys vėl įsijungs.Saugokitės karšto vandens pakartotino įsi-jungimo metu!

Jei yra nepataisomų sutrikimų, kreipkitės į mūsų kompetentingą klientų aptarnavimo tarnybą.

ŠALINIMAS

Nebenaudojamų įrenginių, baterijų ar akumuliatorių nešalinkite su buitinė-mis atliekomis!

Pakuotė, įrenginys ir priedai pagaminti iš perdirbamų medžiagų ir juos reikia atitinkamai šalinti.

GARANTIJA

Medžiagų defektus arba gamintojo klaidas mes pašaliname, kol nepasibaigė numatytas garantinis laikotarpis. Jums pasirinkus atliekame prietaiso remonta arba pakeičiame jį kitu. Garantinis laikotarpis nustatomas pagal teisės aktus tos šalies, kurioje nupirktas prietaisas.

Mūsų garantiniai įsipareigojimai galioja kai:

prietaisas naudojamas pagal paskirtj
■ laikomasi eksploatacijos instrukcijos
■ naudojamos originalios atsarginės dalys

Garantija prarandama kai:

bandoma savarankiškai remontuoti prietaisą
■ atlikti techniniai prietaiso pakeitimai
naudojama ne pagal paskirtį (pvz., naudojama pramonėje ar komunaliniame ūkyje)

I garantinius jsipareigojimus nejtraukta

• jbrėžimai, kurie atsiranda eksploatacijos metu
  greitai nusidėvinčios dalys, kurios atsarginių dalių specifikacijoje pažymėtos rėmeliuose [xxx xxx (x)]
  vidaus degimo varikliai. Jiems galioja atskiros atitinkamo variklio gamintojo garantinės sąlygos

Garantija pradedama skaičiuoti nuo tada, kai prietaisą jsigyja pirmasis galutinis vartotojas. Tai patvirtina data ant originalaus pardavimo kvito. Esant garantiniam jvykiui kreipkitės su garantiniu dokumentu i pardavimo vietą arba i kitą įgaliotą klientų aptarnavimo vietą. Sie garantiniai įsipareigojimai neatšaukia teisėtus pirkėjo reikalavimus pardavėjui.

EB ATITIKTIES DEKLARACIJA

Patvirtiname, kad šis į rinką išleisto modelio gaminys atitinka ES direktyvų darniųjų standartų reikalavimus, ES saugos standartus ir konkretaus gaminio standartus.

Gaminys Modelis Gamintojas

Buitinio vandens tiekimo	HWA 4000 comfort	AL-KO Geräte GmbH
stotelé	HWA 4500 comfort	Ichenhauser Str. 14
Serijos numeris	HWA 6000/5 Premium	D-89359 Kötz
G3043045

Igaliotasis atstovas ES direktyvos Darnieji standartai

Andreas Hedrich	2014/35/EU	EN 60335-1:2012
Ichenhauser Str. 14	2014/30/EU	EN 60335-2-41:2012
D-89359 Kötz	2000/14/EU (13)	EN 62233:2008
	2011/65/EU	EN 55014-1:2012

Kötz, 2016-01-19

Wolfgang Hergeth Generalinis direktorius

Garso galios lygis

EN ISO 3744

EN 61000-3-3:2014

HWA 4000 comfort

išmatuotas: 80 dB(A)

garantuojamas: 82 dB(A)

HWA 4500 comfort

išmatuotas: 81 dB(A)

garantuojamas: 83 dB(A)

HWA 6000/5 Premium

išmatuotas: 73 dB(A)

garantuojamas: 75

(dB(A)

2015

Atitikties vertinimas

2000/14/EB V priedas

ORIGINĀLĀS EKSPLUATĀCIJAS INSTRUKCIJAS TULKOJUMS

Saturs
