Тип продукту	Домашній підвищувальний насос (насосна станція)
Бренд	AL-KO
Модель	HWA 4500 Comfort
Призначення	Перекачування чистої та дощової води для поливу та домашнього водопостачання
Електроживлення	230 V ~ 50 Hz
Споживана потужність	900 Вт (приблизно)
Макс. витрата	4500 L/h
Макс. тиск	4,5 бар (приблизно)
Макс. висота всмоктування	8 м (приблизно)
Макс. висота подачі	40 м (приблизно)
Макс. температура рідини	35 °C
Термічний захист	Так (термічний вимикач, автоматичний перезапуск після охолодження)
Захист від сухого ходу	Так (зупинка через 90 секунд)
Датчик тиску	Так (автоматичний пуск/зупинка)
Цифровий дисплей	РК-дисплей з кнопками MODE та SET
Всмоктувальне з'єднання	1" (25,4 мм) різьбове
Напірне з'єднання	1" (25,4 мм) різьбове
Вбудований фільтр	Так, очищуваний
Зворотний клапан	Так, очищуваний
Матеріал корпусу насоса	Чавун (приблизно)
Ступінь захисту	IPX4 (приблизно)
Вага	15 кг (приблизно)
Розміри (Д x Ш x В)	400 x 300 x 250 мм (приблизно)
Рівень шуму	~70 дБ(A) (приблизно)
Гарантія	Відповідно до національного законодавства (зношувані деталі виключені)

Часті запитання - HWA 4500 Comfort AL-KO

Як ввести насос в експлуатацію вперше?

Спочатку заповніть корпус насоса водою через заливний гвинт до позначки. Відкрийте кран на напірній лінії, ввімкніть штекер у розетку. Насос запускається автоматично. Коли вода виходить без повітря, закрийте кран. Насос зупиняється, і на дисплеї відображається AUTO 0 та FLOW 0.

Що робити, якщо на дисплеї відображається ALARM та SUCTION SIDE?

Це вказує на захист від сухого ходу. Перевірте, чи всмоктувальна лінія занурена щонайменше на 30 см, чи немає витоку повітря, чи фільтр не засмічений. Після виправлення натисніть SET для перезапуску. Зверніть увагу на можливу гарячу воду.

Як почистити фільтр насоса?

Від'єднайте насос від мережі. Відкрийте зливний гвинт, щоб злити воду. Відкрутіть прозору кришку фільтра за допомогою ключа для фільтра. Вийміть фільтр і промийте його проточною водою. Перевірте ущільнювачі, зберіть, затягуючи вручну.

Насос не зупиняється, хоча жоден кран не відкритий, що робити?

Ймовірно, є витік на напірній лінії або несправний зворотний клапан. Перевірте всі з'єднання та почистіть зворотний клапан у фільтрувальному відсіку. Якщо проблема не зникає, насос перейде в аварійний режим з ALARM PRESSURE SIDE.

Чи можна використовувати насос з хлорованою водою з басейну?

Так, але після використання промийте насос чистою водою, щоб уникнути залишків. Пристрій не підходить для солоної, піщаної води або води з агресивними хімікатами.

Як підготувати насос до зими?

Повністю злийте воду з насоса, трубопроводів та фільтрувального відсіку. Відкрийте зливні гвинти (2 місця) для видалення води. Зберігайте пристрій у захищеному від морозу місці.

Що означає повідомлення CHECK SUCTION SIDE?

Насос працює, але не всмоктує воду після 20 секунд. Він продовжує обертатися в режимі контролю протягом 90 секунд. Якщо вода не надходить, активується захист від сухого ходу. Перевірте всмоктування.

Чи можна змінити мову дисплея?

Так, під час першого ввімкнення дисплей англійською. Натисніть MODE для вибору мови, потім SET для підтвердження. Також можна змінити мову пізніше, утримуючи MODE 3 секунди.

Яка максимальна висота всмоктування?

Інструкція не вказує точного значення, але для оптимальної роботи не перевищуйте 8 метрів. Понад 4 м використовуйте всмоктувальну лінію діаметром більше 1 дюйма.

Чи може насос працювати безперервно?

Ні, пристрій не призначений для безперервної роботи. Він призначений для періодичного використання. У разі тривалої роботи із закритою напірною стороною (>10 хв) вода може небезпечно нагрітися.

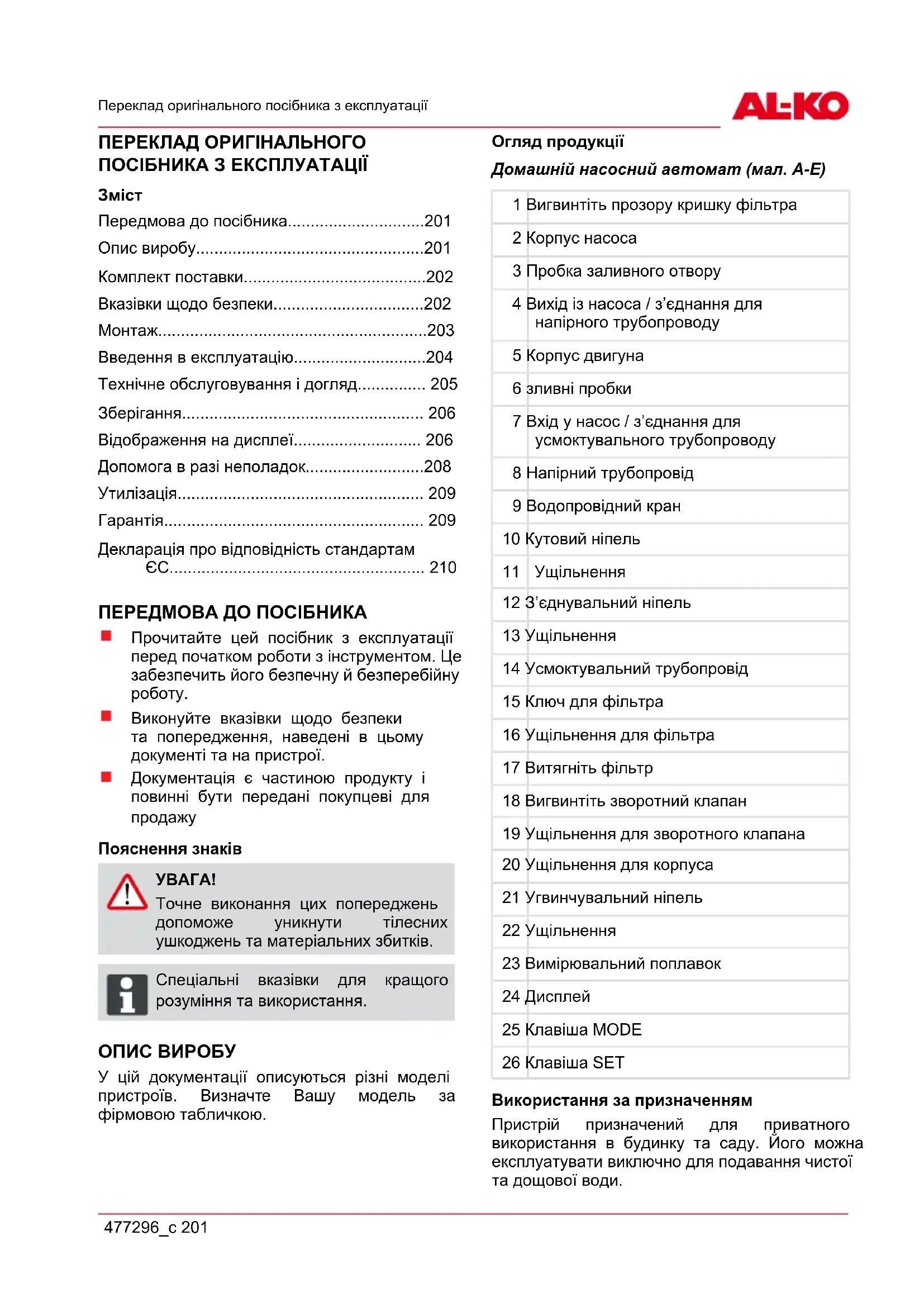

ПОСІБНИК КОРИСТУВАЧА HWA 4500 Comfort AL-KO

ПЕРЕКЛАД ОРИГІНАЛЬНОГО ПОСІБНИКА З ЕКСПЛУАТАЦІЇ

3Mict

Передмова до посібника.....201

Опис виробу....201

Вказівки щодо безпеки.....202

Монтаж....203

Введення в експлуатацію....204

Технічне обслуговування і догляд.... 205

Зберігання.... 206

Відображення на дисплеї..... 206

Допомога в разі неполадок.....208

Утилізація.... 209

Гарантія.... 209

Декларація про відповідність стандартам ЄС...... 210

■ Прочитайте цей посібник з експлуатації перед початком роботи з інструментом. Це забезпечить його безпечну й безперебійну роботу.

Виконуйте вказівки щодо безпеки та попередження, наведені в цьому документі та на пристрої.

Документация є частиною продукту і повинні бути передані покупцеві для продажу

Пояснення знаків

УВАГА!

Точне виконання цих попереджень допоможе уникнути тілесних ушкоджень та матеріальних збитків.

Спеціальні вказівки для кращого розуміння та використання.

ОПИС ВИРОБУ

У цій документації описуються різні моделі пристроїв. Визначте Вашу модель за фірмовою табличкою.

Огляд продукції

Домашній насосний автомат (мал. А-Е)

1 Вигвинтіть прозору кришку фільтра

2 Корпус насоса

3 Пробка заливного отвору

4 Вихід із насоса / з'єднання для напірного трубопроводу

5 Корпус двигуна

6 зливні пробки

7 Вхід у насос / з'єднання для усмоктувального трубопроводу

8 Напірний трубопровід

9 Водопровідний кран

10 Кутовий ніпель

11 Ущільнення

12 З'єднувальний ніпель

13 Ущільнення

14 Усмоктувальний трубопровід

15 Ключ для фільтра

16 Ущільнення для фільтра

17 Витягніть фільтр

18 Вигвинтіть зворотний клапан

19 Ущільнення для зворотного клапана

20 Ущільнення для корпуса

21 Угвинчувальний ніпель

22 Ущільнення

23 Вимірювальний поплавок

24 Дисплей

25 Клавіша MODE

26 Клавіша SET

Використання за призначенням

Пристрій призначений для приватного використання в будинку та саду. Його можна експлуатувати виключно для подавання чистої та дощової води.

Він придатний для:

■ зрошування саду та земельної ділянки;
водопостачання в будинку;
підвищення тиску водопостачання.

Під час підвищення тиску водопостачання необхідно дотримуватися місцевих приписів. Для цього зверніться до свого сантехніка.

Можлива поява помилок

Домашня насосна станція не призначена для подавання таких рідин:

вода із вмістом солей, солона вода та брудна вода з текстильними або паперовими часточками;
агресивні, їдкі, горючі, вибухові або газоподібні хімікати чи рідини;
рідини з температурою понад 35°C.

Домашній насосний автомат заборонено використовувати для подавання води для продуктів харчування та напоїв.

Пристрій не призначений для тривалого використання.

КОМПЛЕКТ ПОСТАВКИ

Домашній насосний автомат постачається готовим до експлуатації разом із ключем для кришки фільтра, кутовим ніпелем і посібником з експлуатації.

Функціонування

Пристрій, що описується, є автоматичним насосом. Насос вмикається та вимикається залежно від тиску (див. технічні характеристики). При відкриванні точки забору насос всмоктує воду через вхід (7) та перекачує її через з'єднання напірного трубопроводу (4) до точки забору.

Насос автоматично вимикається приблизно через 20 с після закривання точки забору.

Тепловий захист

Прилад оснащено тепловим захистом, який вимикає двигун у разі перегрівання. Після фази охолодження протягом прибл. 15 – 20 хвилин насос знову самостійно вмикається.

Захист від роботи насухо

Пристрій має захист від роботи насухо. Захист від роботи насухо вмикає насос через

90 секунд, якщо вода не всмоктується чи усмоктувальний трубопровід пошкоджено.

Датчик тиску

Пристрій оснащений датчиком тиску. Завдяки цьому датчику насос автоматично вимикається та вмикається.

Відображення на дисплеї

Для відображення робочих режимів і повідомлень про неполадки пристрій оснащено дисплеєм (мал. E -24). За допомогою клавіші MODE (E -25) можна вибрати різні настройки та показники та підтвердити їх за допомогою клавіші (-26) «УСТАНОВЛЕННЯ».

ВКАЗІВКИ ЩОДО БЕЗПЕКИ

УВАГА!

Небезпека отримання травм!

Використовуйте пристрій і подовжувальний кабель лише у технічно справному стані. Заборонено використовувати пошкоджені пристрої. Забороняється виводити з ладу запобіжні та захисні пристрої!

Дітям та особам, що не ознайомилися з посібником з експлуатації, забороняється експлуатувати прилад.
Ніколи не підіймайте прилад вище з'єднувального кабелю, не транспортуйте та не закріплюйте його.
Самовільні модифікації або перебудови приладу забороняються.

Електрична безпека

ОБЕРЕЖНО!

Небезпека під час дотику до струмопровідних деталей!

Негайно від'єднайте штекер від електромережі, якщо подовжувальний кабель пошкоджений чи перегнутий! Ми рекомендуємо здійснити підключення через автоматичний запобіжний вимикач із номінальним струмом пошкодження < 30 мА.

Коли в басейні або садовому ставку знаходяться люди, насос не має працювати.

Домашня мережева напруга повинна збігатися з даними для мережевої напруги в технічній документації. Не використовуйте будь-яку іншу напругу живлення.

Прилад можна експлуатувати тільки на електричному пристрої згідно з DIN/VDE 0100, частина 737, 738 і 702. Для захисту запобіжником треба встановити лінійний захисний автомат 10 А і автомат захисного вимикання струму пошкодження з номінальним струмом пошкодження 10/30 мА.

Використовуйте тільки подовжувальні кабелі, що призначені для використання на відкритому повітрі, з мінімальним поперечним перетином 1,5 мм². Кабельні барабани повинні бути повністю розмотані.

Забороняється використовувати пошкоджені та зношені подовжувальні кабелі.

⇒ Перед кожним введенням в експлуатацію перевіряйте стан подовжувальних кабелів.

МОНТАЖ

УВАГА!

Пристрій функціонує не належним чином, якщо точка забору знаходиться на 15 м вище пристрою.

Установлення приладу

1. Підготуйте гладку та тверду поверхню для встановлення.

2. Установіть прилад на горизонтальну поверхню, захищену від затоплення. ⇒ Переконайтеся, що прилад захищений від дощу та прямого струменю води.

Під час щоденної експлуатації (автоматичний режим) за допомогою відповідних заходів Ви маєте усунути появу повторних пошкоджень, що виникають у приладі через затоплення відсіків.

Встановлення усмоктувального трубопроводу

1. Виберіть довжину усмоктувального трубопроводу (мал. В – 14) тщоб домашня насосна станція не працювала насухо. Усмоктувальний трубопровід повинен завжди знаходитися щонайменше на 30 см нижче поверхні води.

2. Підключіть усмоктувальний трубопровід. При цьому зверніть увагу на герметичність з'єднання, не пошкоджуючи різьбу.

⇒ Ми рекомендуємо встановити гнучкий трубопровід на вході в насос (мал. А – 7). Таким чином можна уникнути механічного тиску чи впливу на домашню насосну станцію.

1. Завжди прокладайте усмоктувальний трубопровід з нахилом вгору.

Якщо висота всмоктування перевищує 4 м, необхідно встановити усмоктувальний шланг діаметром більше 1". Ми рекомендуємо використовувати комплект для всмоктування AL-KO з усмоктувальним шлангом, приймальною сіткою та стопором зворотного потоку. Для цього зверніться до свого дилера.

Монтаж напірного трубопроводу

1. Пригвинтіть з'єднувальний ніпель (мал. В – 12) разом із ущільнювальним кільцем круглого перетину (мал. В – 13) на виході насоса (мал. А – 4).

2. Пригвинтіть кутовий ніпель (мал. В – 10) разом із ущільненням (мал. В – 11) до з'єднувального ніпеля (мал. В – 12) і поверніть кутовий ніпель у бажаному напрямку.

3. Закріпіть напірний трубопровід (мал. В – 8) на кутовому ніпелі (мал. В – 10).

4. Відкрийте усі стопорні пристрої напірного трубопроводу (клапани, форсунки, водопровідний кран).

ВВЕДЕННЯ В ЕКСПЛУАТАЦИЮ

Під час першого введення в експлуатацію вся інформація на дисплеї (мал. E -24) з'являється на англійській мові. Виберіть потрібну мову за допомогою клавіші MODE (-25) та підтвердьте за допомогою клавіші SET (-26).

Заповнення пристрою

УВАГА!

Експлуатація насухо пошкоджує насос! Перед кожним введенням в експлуатацію насос потрібно наповнювати водою до рівня переливання, щоб він відразу міг здійснювати процес усмоктування.

1. Відкрийте пробку заливного отвору (мал. А – 3) за допомогою ключа для фільтра.
2. Заливайте воду через заливний отвір, доки корпус насоса на заповниться водою до відповідної позначки.
3. Знову загвинтіть пробку заливного отвору.

Щоб зменшити час усмоктування, перед під'єднанням усмоктувального шланга заповніть його водою.

Перше введення пристрою в експлуатацію

1. Відкрийте стопорний пристрій напірного трубопроводу (клапан, форсунка, водопровідний кран).
2. Вставте мережевий штекер з'єднувального кабелю в розетку.

⇒ Насос починає подавати воду.

1. Закрийте запірний пристрій на напірному трубопроводі після того, як у воді, що стікає, більше не буде бульбашок повітря.

⇒ При відсутності протоку насос автоматично вимкнеться після збільшення тиску.
⇒ Домашній насосний автомат готовий до експлуатації. На дисплеї відображаються написи АВТО О та ПОТИК О.

Робота

1. Уведіть пристрій в експлуатацію відповідно до опису (див. розділ «Перше введення пристрою в експлуатацію»).

Домашній насосний автомат регулюється за допомогою електроніки і після першого введення в експлуатацію працює автоматично.

1. При заборі води зі сторони напору насос вмикається. На дисплеї відображаються написи ВКЛ Х і ТИСК, а також значення фактичного тиску.

Якщо впродовж 20 с не розпочнеться всмоктування води через всмоктувальний трубопровід, насос переключиться на контрольний режим. При цьому насос продовжує працювати. На дисплеї відображається напис ПЕРЕВІРТЕ СТОРОНУ ВСМОКТУВАННЯ.

Якщо через 90 секунд вода не всмоктується через усмоктувальний трубопровід (мал. В – 14) захист від роботи насухо вимикає насос, а на дисплеї з'являється повідомлення ТРИВОГА і СТОРОНА УСМОКТУВАННЯ. Пошук несправностей та їх усунення: див. розділ «Усунення несправностей».

Якщо насос часто вмикається та вимикається, але забір води не відбувається, насос відключається для захисту від перегріву, а на дисплеї відображаються написи ТРИВОГА та СТОРОНА НАПОРУ. Причини несправностей та їх усунення: див. розділ «Усунення несправностей».

Вимкнення насоса

1. Витягніть мережевий штекер із розетки.
2. Закрийте стопорний пристрій на напірному трубопроводі (клапани, форсунки, водопровідний кран).

ОБЕРЕЖНО!

Небезпека травмування через гарячу воду

У разі тривалої експлуатації (>10 хв.) із закритою напірною стороною вода в насосі може дуже нагрітися та неконтрольовано витікати! Від'єднайте прилад від мережі та дайте насосу та воді охолонути. Експлуатуйте прилад знову тільки після усунення всіх неполадок!

Небезпека травмування через гарячу воду може виникнути через:

неправильну установку;
закритий напірний бік;
недостатню кількість води в усмоктувальному трубопроводі чи
■ пошкоджений кнопковий вимикач.

Вживання заходів

1. Від'єднайте прилад від мережі та дайте насосу та воді охолонути.
2. Перевірте прилад, монтаж і рівень води.
3. Експлуатуйте прилад знову тільки після усунення всіх неполадок!

ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ I ДОГЛЯД

УВАГА!

Перед здійсненням будь-яких робіт із техобслуговування чи догляду потрібно від'єднати насос від мережі. Витягнути мережевий штекер із розетки.

Промивання насоса

Після подавання хлорованої води до плавального басейну чи рідин, що залишають після себе осад, слід промити насос чистою водою.

Чищення фільтра

1. Вигвинтіть пробку зливного отвору камери фільтра (мал. А – 6) на зливному отворі, спустіть воду з камери фільтра та знову закрийте зливний отвір.

2. Відгвинтіть прозору кришку фільтра (мал. А – 1) за допомогою ключа для фільтра (мал. С – 15/Д).

3. Витягніть фільтр (мал. С -16/С-17) із корпуса фільтра (мал. А – 2) та промийте його під струменем води.

4. Почистьте корпус фільтра та прозору кришку фільтра.
5. Перед установленням фільтра перевірте на пошкодження ущільнення для фільтра (мал. С – 16) та ущільнення для корпуса (мал. С – 20) і за потреби замініть їх.
6. Установіть фільтр, пригвинтіть прозору кришку фільтра та надійно затягніть ключем для фільтра.

Чищення зворотного клапана

1. Демонтаж і встановлення фільтра (див. розділ «Чищення фільтра»).
2. Вигвинтіть зворотний клапан (мал. С – 18) та промийте його під струменем води.
3. За потреби ущільнення (мал. С – 19) слід замінити.
4. Установіть зворотний клапан.

Поплавок

1. Вигвинтіть напірний трубопровід (мал. В – 8) разом із кутовим ніпелем (мал. В – 10) та з'єднувальним ніпелем (мал. В – 12).
2. Вигвинтіть угвинчувальний ніпель (мал. D – 21) разом із ущільненням (мал. D – 22). Зважайте на монтажне положення поплавка (мал. D – 23). Витягніть поплавок та почистьте його.
3. Знову встановіть поплавок. Зважайте на його монтажне положення (мал. D).

Усунення закупорки

1. Від'єднайте прилад від мережі та захистіть його від повторного ввімкнення.
2. Зніміть усмоктувальний трубопровід на вході до насоса.
3. Під'єднайте напірний трубопровід до водопроводу.
4. Забезпечте протікання води через корпус насоса, доки закупорку не буде усунуто.
5. Перевірте роботу насоса, увімкнувши його на короткий час.
6. Знову введіть прилад в експлуатацію.

ЗБЕРІГАННЯ

У разі виникнення загрози замерзання необхідно повністю спустити воду із системи (насос, трубопроводи, нагромаджувальна ёмність і камера фільтра).

1. Спорожніть усмоктувальний (мал. В – 14) та напірний трубопровід (мал. В – 8).
2. Вигвинтіть пробку зливного отвору камери фільтра (мал. А -6/А-6а) та спустіть воду з насоса.
3. Знову загвинтіть пробку зливного отвору (мал. А – 6/А-6а) та зберігайте насос, трубопроводи та нагромаджувальну ємність у приміщенні, яке надійно захищене від морозу.

ВІДОБРАЖЕННЯ НА ДИСПЛЕЇ

Під час першого введення в експлуатацію вся інформація на дисплеї з'являється на англійській мові.
Усі функції можна викликати за допомогою клавіші MODE. Виклик індикаторів/функцій підтверджується за допомогою клавіші SET.

Інформація, що відображається в другому рядку дисплея, є частиною рухомого рядка, в якому постійно з'являється певна інформація.

Нормальний режим та додаткові функції

Налаштування мови

Відображення на дисплеї

Положення елементів розподільного пристрою

Функції / дії

Насос працює чи насос вимкнено

Натисніть та утримуйте клавішу MODE понад 3 секунди, щоб активувати мову інтерфейсу. Натисніть клавішу MODE (30) і виберіть мову інтерфейсу. Для підтвердження нової мови інтерфейсу натисніть клавішу SET.

Перше введення пристрою в експлуатацію

Відображення на дисплеї

Положення елементів розподільного пристрою

Функції / дії

Насос готовий до роботи

При заборі води насос автоматично запускається.

Насос працює у нормальному режимі

Відображення на дисплеї

Положення елементів розподільного пристрою

Функції / дії

Насос включений та подає воду.

⇒	Відображається тиск.

Насос працює у нормальному режимі

ВКЛ	X
ПРОТИК
3300 Л/ГОД.
	MODE
	SET

Насос включений та подає воду.

⇒ Відображається тиск.

Знак X, який обертається, означає, що насос включений

Насос в автоматичному режимі, не качає

Відображення на дисплеї	Положення елементів розподільного пристрою	Функції / дії
	Насос включений, однак не перекачує воду.⇒ Немає протоку, на дисплеївідображаєтьсязначення 0 л/год.	При відкриванні напірного трубопроводу (клапанів, форсунок, водопровідного крана тощо) насос автоматично запускається.
[ЗК72]	Насос включений, однак не перекачує воду.⇒ Відображається тиск.	При відкриванні напірного трубопроводу (клапанів, форсунок, водопровідного крана тощо) насос автоматично запускається.
Знак 0 після слова АВТО означає, що насос виключений.

Відображення об'єму подачі

Вивести цю інформацію можна за допомогою клавіші MODE як під час роботи (ВКЛ), так і в стані ABTO.
Відображення на дисплеї	Положення елементів розподільного пристрою	Функції / дії
	⇒ Відображення попереднього об’єму подаваної води.
	⇒ Відображення кількості води, подача якої виконана до цього моменту.	Для встановлення на нуль натисніть клавішу SET.
Переключення між індикатором тиску та протоку, а також продуктивності здійснюється за допомогою клавіші MODE.

ДОПОМОГА В РАЗІ НЕПОЛАДОК

ОБЕРЕЖНО!

Перед здійсненням будь-яких робіт з усунення неполадок завжди витягуйте штекер із мережі живлення. Неполадки в електричних приладах має усувати кваліфікованих електрик.

Неполадка Причина Усунення

Приводний двигун насоса не працює.	Мережева напруга відсутня.	Перевірити запобіжники та підведення електроенергії.
	Тиск та подача за межами норми, однак насос продовжує працювати.	Повідомлення з'являється через 20 с. Насос впродовж 90 с намагається самостійно виправити несправність. Вживати заходів непотрібно. Якщо через 90 с несправність усунено не буде, для захисту від роботи насухо насос вимкнеться.
	Насос вимикається для захисту від роботи насухо.	Несправність зі сторони всмоктування. Після усунення несправності натисніть клавішу SET. Насос знову запуститься. Будьте обережні з гарячою водою при повторному запуску.
	Негерметичність зі сторони всмоктування.	Перевірте всмоктувальний клапан та всмоктувальний шланг.
	Негерметичність в області скляного фільтра.	Перевірте ущільнення скляного фільтра, підтягніть скляний фільтр.
	Негерметичність пробки зливного отвору камери фільтра.	Перевірте ущільнення пробки зливного отвору, підтягніть пробку зливного отвору.
	Кінець шланга не знаходиться у воді, ємність для води (наприклад, цистерна або криниця) пуста. Насос усмоктує повітря.	Усмоктувальний трубопровід повинен завжди знаходитися щонайменше на 30 см нижче поверхні води.
	Фільтр сильно забруднений.	Слід очистити фільтр.
	Закупорка під час усмоктування	Видалити бруд у зоні всмоктування.
	Об'єм подачі складає менше 300 л/год.	Слід збільшити об'єм подачі.

Неполадка Причина Усунення

ТРИВОГА ПЕРЕВІРИТИ MODE 1,5 БАР SET

Насос часто вмикається та вимикається, хоча забір води не відбувається.

⇒ Насос вимикається для захисту від перегріву.

Несправність зі сторони напору, наприклад, негерметичність.

Навіть мінімальне протікання водопровідних кранів та туалетних бачків може стати причиною зниження тиску в системі.

Перевірте напірний трубопровід та точки забору на предмет герметичності.

Перевірте зворотний клапан (18) у камері фільтра. У разі потреби його слід очистити.

Після усунення несправності натисніть клавішу SET, насос знову запуститься.

Будьте обережні з гарячою водою при повторному запуску!

У разі виникнення неполадок, які Ви не можете усунути самостійно, будь ласка, зверніться до нашого сервісного центру.

УТИЛІЗАЦІЯ

Забороняється утилізувати прилади, батареї чи акумулятори, що стали непридатними, разом із побутовими відходами!

Упаковка, сам пристрій та його приладдя виконані з матеріалів, що можуть бути використані повторно, тому вони підлягають відповідній утилізації.

ГАРАНТИЯ

Ми усуваємо можливі дефекти матеріалів чи виробничий брак пристрою впродовж встановленого законом тер- міну подачі рекламацій на свій розсуд шляхом ремонту чи заміни. Термін визначається законодавством країни, у якій було придбано пристрій.

Гарантія діє лише за наступних умов:

при належному використанні пристрою;
при дотриманні довідника з експлуатації;
при використанні оригінальних запчастин.

Гарантія анулюється:

при спробах ремонту пристрою;
при технічних змінах пристрою;
ппри застосуванні не за призначенням (напри- клад, у комерційних цілях).

Гарантія не поширюється:

на пошкодження лакового покриття, які пояснюються нормальним зношуванням;
деталі, що зношуються, у каталозі запчастин включені в рамку [xxx xxx (x)]
двигуни внутрішнього згоряння: для них діють гарантійні положення відповідного виробника.

Гарантійний період починається с дати придбання першим покупцем. Такою датою вважається дата оригіналь- ного документу на придбання. У гарантійному випадку зверніться з даним гарантійним листом та документом, який підтверджує купівлю то- вару, до свого дилера чи до найближчого авторизованого сервісного центру. Гарантія дає право покупцеві пред'являти виробникові претензії відносно усування недоліків виробу.

ДЕКЛАРАЦІЯ ПРО ВІДПОВІДНІСТЬ СТАНДАРТАМ ЄС

Цим документом ми заявляємо, що цей спроектований нами продукт відповідає вимогам погоджених директив ЄС, стандартам безпеки ЄС, а також іншим стандартам, що застосовані до цього продукту.

Домашня насосна станція

Серійний номер G3043045

HWA 4000 comfort

HWA 4500 comfort

HWA 6000/5 Premium

AL-KO Geräte GmbH

Ichenhauser Str. 14

D-89359 Kötz

Уповноважений представник

Andreas Hedrich Ichenhauser Str. 14 D-89359 Kötz

Кец, 19.01.2016

Wolfgang Hergeth Керівний директор

Директиви ЄС Погоджені норми

2014/35/EU

2014/30/EU

2000/14/EU (13)

2011/65/EU

Рівень звуку

EN ISO 3744

HWA 4000 comfort

виміряний: 80 дБ (А)

виміряний: 81 дБ (А)

виміряний: 73 дБ (А)

Оцінка відповідності

2000/14/EG Додаток V

HWA 4000 / HWA 4500
