Typ produktu	Domowy zestaw hydroforowy (przepompownia)
Marka	AL-KO
Model	HWA 4500 Comfort
Przeznaczenie	Pompowanie czystej wody i deszczówki do nawadniania i zasilania domowego
Zasilanie elektryczne	230 V ~ 50 Hz
Moc pobierana	900 W (szacunkowo)
Maks. wydajność	4500 L/h
Maks. ciśnienie	4,5 bara (szacunkowo)
Maks. wysokość ssania	8 m (szacunkowo)
Maks. wysokość tłoczenia	40 m (szacunkowo)
Maks. temperatura cieczy	35 °C
Ochrona termiczna	Tak (wyłącznik termiczny, automatyczny restart po ostygnięciu)
Ochrona przed suchobiegiem	Tak (zatrzymanie po 90 sekundach)
Czujnik ciśnienia	Tak (automatyczne włączanie/wyłączanie)
Wyświetlacz cyfrowy	Ekran LCD z przyciskami MODE i SET
Przyłącze ssawne	1" (25,4 mm) gwintowane
Przyłącze tłoczne	1" (25,4 mm) gwintowane
Wbudowany filtr	Tak, do czyszczenia
Zawór zwrotny	Tak, do czyszczenia
Materiał korpusu pompy	Żeliwo (szacunkowo)
Stopień ochrony	IPX4 (szacunkowo)
Waga	15 kg (szacunkowo)
Wymiary (dł. x szer. x wys.)	400 x 300 x 250 mm (szacunkowo)
Poziom hałasu	~70 dB(A) (szacunkowo)
Gwarancja	Zgodnie z przepisami krajowymi (części zużywające się wyłączone)

Często zadawane pytania - HWA 4500 Comfort AL-KO

Jak uruchomić pompę po raz pierwszy?

Najpierw napełnij korpus pompy wodą przez śrubę odpowietrzającą do oznaczenia. Otwórz kran na przewodzie ciśnieniowym, podłącz wtyczkę do gniazdka. Pompa uruchomi się automatycznie. Gdy woda wypływa bez powietrza, zamknij kran. Pompa zatrzymuje się, a na wyświetlaczu pojawia się AUTO 0 i FLOW 0.

Co zrobić, gdy na wyświetlaczu pojawi się ALARM i SUCTION SIDE?

Oznacza to ochronę przed suchobiegiem. Sprawdź, czy przewód ssący jest zanurzony na co najmniej 30 cm, czy nie ma wycieków powietrza, czy filtr nie jest zatkany. Po usunięciu usterki naciśnij SET, aby ponownie uruchomić. Uwaga na możliwą gorącą wodę.

Jak wyczyścić filtr pompy?

Odłącz pompę. Otwórz śrubę spustową, aby opróżnić wodę. Odkręć przezroczystą pokrywę filtra za pomocą klucza do filtra. Wyjmij filtr i wyczyść go pod bieżącą wodą. Sprawdź uszczelki, zmontuj, dokręcając ręcznie.

Pompa nie zatrzymuje się, mimo że żaden kran nie jest otwarty. Co robić?

Prawdopodobnie występuje wyciek na przewodzie ciśnieniowym lub uszkodzony zawór zwrotny. Sprawdź wszystkie połączenia i wyczyść zawór zwrotny w komorze filtracyjnej. Jeśli problem nie ustąpi, pompa przejdzie w tryb awaryjny z ALARM PRESSURE SIDE.

Czy mogę używać pompy z chlorowaną wodą basenową?

Tak, ale po użyciu przepłucz pompę czystą wodą, aby usunąć pozostałości. Urządzenie nie nadaje się do wody słonej, piaszczystej ani zawierającej agresywne chemikalia.

Jak przygotować pompę do zimy?

Całkowicie opróżnij pompę, przewody i komorę filtracyjną. Otwórz śruby spustowe (2 miejsca), aby usunąć wodę. Przechowuj urządzenie w miejscu zabezpieczonym przed mrozem.

Co oznacza komunikat CHECK SUCTION SIDE?

Pompa pracuje, ale nie zasysa wody po 20 sekundach. Kontynuuje pracę w trybie kontrolnym przez 90 sekund. Jeśli woda nie dotrze, aktywuje się ochrona suchobiegu. Sprawdź układ ssący.

Czy mogę zmienić język wyświetlacza?

Tak, podczas pierwszego uruchomienia wyświetlacz jest w języku angielskim. Naciśnij MODE, aby wybrać język, a następnie SET, aby potwierdzić. Możesz również zmienić język później, przytrzymując MODE przez 3 sekundy.

Jaka jest maksymalna wysokość ssania?

Instrukcja nie podaje dokładnej wartości, ale dla optymalnej pracy nie przekraczaj 8 metrów. Powyżej 4 m używaj przewodu ssawnego o średnicy większej niż 1 cal.

Czy pompa może pracować w trybie ciągłym?

Nie, urządzenie nie jest przeznaczone do pracy ciągłej. Jest przeznaczone do użytku przerywanego. W przypadku dłuższej pracy z zamkniętym przewodem ciśnieniowym (>10 min) woda może się niebezpiecznie nagrzać.

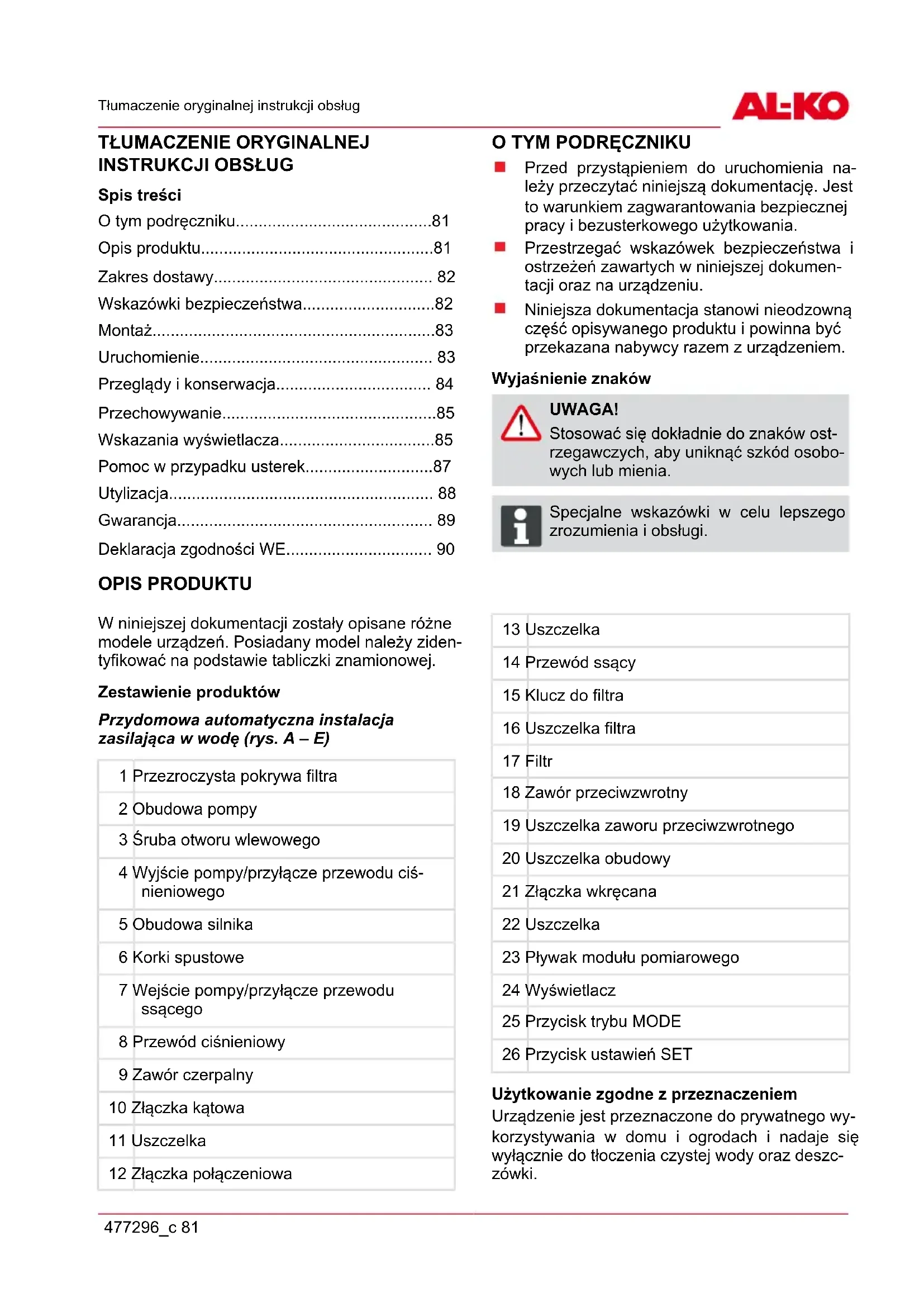

INSTRUKCJA OBSŁUGI HWA 4500 Comfort AL-KO

O tym podręczniku....81

Opis produktu....81

Zakres dostawy.... 82

Wskazówki bezpieczeństwa....82

Montaż....83

Uruchomienie....83

Przeglady i konserwacja.... 84

Przechowywanie....85

Wskazania wyświetlacza....85

Pomoc w przypadku usterek....87

Utylizacja.... 88

Gwarancja....89

Deklaracja zgodności WE.... 90

OPIS PRODUKTU

W niniejszej dokumentacji zostały opisane różne modele urządzeń. Posiadany model należy zidentyfikować na podstawie tabliczki znamionowej.

Zestawienie produktów

Przydomowa automatyczna instalacja zasilająca w wodę (rys. A – E)

1	Przezroczysta pokrywa filtra
2	Obudowa pompy
3	Śruba otworu wlewowego
4	Wyjście pompy/przyłącze przewodu ciś-nieniowego
5	Obudowa silnika
6	Korki spustowe
7	Wejście pompy/przyłącze przewodu ssącego
8	Przewód ciśnieniowy
9	Zawór czerpalny
10	Złączka kątowa
11	Uszczelka
12	Złączka połączeniowa

O TYM PODRĘCZNIKU

Przed przystąpieniem do uruchomienia należy przeczytać niniejszą dokumentację. Jest to warunkiem zagwarantowania bezpiecznej pracy i bezusterkowego użytkowania.
Przestrzegać wskazówek bezpieczeństwa i ostrzeżeń zawartych w niniejszej dokumentacji oraz na urządzeniu.
Niniejsza dokumentacja stanowi nieodzowną część opisywanego produktu i powinna być przekazana nabywcy razem z urządzeniem.

Wyjaśnienie znaków

UWAGA!

Stosować się dokładnie do znaków ostrzegawczych, aby uniknąć szkód osobowych lub mienia.

Specjalne wskazówki w celu lepszego zrozumienia i obsługi.

13	Uszczelka
14	Przewód ssący
15	Klucz do filtra
16	Uszczelka filtra
17	Filtr
18	Zawór przeciwzwrotny
19	Uszczelka zaworu przeciwzwrotnego
20	Uszczelka obudowy
21	Złączka wkręcana
22	Uszczelka
23	Pływak modułu pomiarowego
24	Wyświetlacz
25	Przycisk trybu MODE
26	Przycisk ustawień SET

Użytkowanie zgodne z przeznaczeniem

Urządzenie jest przeznaczone do prywatnego wykorzystywania w domu i ogrodach i nadaje się wyłącznie do tłoczenia czystej wody oraz deszczówki.

Jest odpowiednie do:

nawadniania ogrodów i działek;
■ zasilania domu w wodę;
zwiększenia ciśnienia w wodociągu.

W przypadku zwiększania ciśnienia w wodociągu należy przestrzegać miejscowych przepisów. Informacji można zasięgnąć u specjalisty z dziedziny techniki sanitarnej.

Możliwe nieprawidłowe użycie

Przydomowa instalacja zasilająca w wodę nie na- daje się do tłoczenia:

wody z piaskiem, wody zawierającej sól ani brudnej wody z cząstkami tkanin i papieru;
■ agresywnych, żrácych, wybuchowych lub gazujących chemikaliów lub cieczy;
■ cieczy o temperaturze przekraczającej 35°C.

Urządzenia nie wolno stosować do tłoczenia wody używanej do przyrządzania posiłków lub napojów.

Urządzenie nie jest przystosowane do eksploatacji w trybie ciągłym.

ZAKRES DOSTAWY

Urządzenie jest dostarczane w stanie gotowym do użycia z kluczem do pokrywy filtra, złączką kątową oraz instrukcją obsługi.

Funkcja

Opisane urządzenie to pompa automatyczna. Pompa włącza się i wyłącza zależnie od ciśnienia (patrz dane techniczne). Po otwarciu punktu poboru wody pompa zasysa wodę przez wejście pompy (7) i tłoczy ją przez przyłącze przewodu ciśnieniowego (4) do punktu poboru wody.

Pompa wyłącza się automatycznie ok. 20 sekund po zamknięciu punktu poboru.

Zabezpieczenie przed przegrzaniem

Urządzenie jest wyposażone w zabezpieczenie przed przegrzaniem, które wyłącza silnik w przypadku przegrzania. Po upływie fazy chłodzenia, trwającej ok. 15-20 minut, pompa włącza się po- nownie samoczynnie.

Zabezpieczenie przed pracą na sucho

Urządzenie jest wyposażone w zabezpieczenie przed pracą na sucho. Zabezpieczenie przed pracą na sucho wyłącza pompę po ok. 90 sekundach, gdy nie jest zasysana woda lub gdy przewód ssący jest uszkodzony.

Czujnik ciśnieniowy

Urządzenie jest wyposażone w czujnik ciśnieniowy. Za pomocą tego czujnika pompa jest automatycznie włączana i wyłączana.

Wskazanie wyświetlacza

Urządzenie jest wyposażone w wyświetlacz (rys. E -24) wskazujący statusy trybu pracy oraz komunikaty o błędach. Za pomocą przycisku trybu MODE (E -25) można wybierać różne ustawienia oraz wskazania i potwierdzać przyciskiem ustawień SET (-26).

WSKAZÓWKI BEZPIECZEŃSTWA

UWAGA!

Niebezpieczeństwo obrażeń!

Urządzenia i kabla przedłużającego wolno używać tylko w nienagannym stanie technicznym. Nie wolno używać uszkodzonych urządzeń.

Nie wolno wyłącać urządzeń zabezpieczających i ochronnych!

Dzieci lub osoby, które nie zapoznały się z instrukcją obsługi, nie mogą używać urządzenia.
Urządzenia nie należy nigdy podnosić, transportować ani mocować za kabel podłączeniowy.
Samowolne zmiany lub przebudowy urządzenia są niedozwolone.

Bezpieczeństwo elektryczne

PRZESTROGA!

Niebezpieczeństwo podczas dotykania elementów pod napięciem!

Wtyczkę należy natychmiast odłączyć od sieci, gdy kabel przedłużający został uszkodzony lub przecięty! Zalecamy podłączenie poprzez wyłącznik zabezpieczający FI ze znamionowym prądem uszkodzeniowym < 30 mA.

Nie wolno uruchamiać pompy, gdy w basenie lub oczku wodnym przebywają ludzie.
Wartość napięcia sieciowego w domu musi być zgodna z danymi napięcia sieciowego w danych technicznych - nie stosować innego napięcia zasilającego.

Urządzenie wolno eksploatować tylko w instalacji elektrycznej zgodnie z DIN/VDE 0100, część 737, 738 i 702. W celu zabezpieczenia należy zainstalować wyłącznik zabezpieczający 10A oraz wyłącznik zabezpieczający przed prądem uszkodzeniowym 10/30 mA.

Stosować tylko kable przedłużające, które są przewidziane do użytku na wolnym powietrzu - minimalny przekrój 1,5 mm². Bęben do nawijania kabla należy zawsze całkowicie rozwinąć.

Nie wolno używać uszkodzonych lub pękniętych kabli przedłużających.

Przed każdym użyciem należy skontrolować stan kabla przedłużającego.

MONTAŻ

UWAGA!

Urządzenie nie działa prawidłowo, jeśli punkt poboru wody znajduje się 15 m powyżej urządzenia.

Ustawianie urządzenia

1. Przygotować równe i stabilne miejsce ustawienia.

2. Urządzenie należy ustawić poziomo i w sposób uniemożliwiający zalewanie.

⇒ Urządzenie należy chronić przed deszczem i bezpośrednim działaniem strumienia wody.

W codziennym trybie (automatycznym) poprzez zastosowanie właściwych środków należy wykluczyć powstanie szkód następczych zalania pomieszczeń w przypadku usterki urządzenia.

Podłączanie przewodu ssącego

1. Wybrać długość przewodu ssącego (rys. B -14) w taki sposób, aby przydomowa instalacja zasilająca w wodę nie pracowała na sucho. Przewód ssący musi być zawsze zanurzony przynajmniej 30 cm w wodzie.

2. Podłączyć przewód ssący. Należy zadbać przy tym o szczelne podłączenie, nie uszkadzając gwintów.

Zalecamy montaż elastycznych przewodów do wejścia pompy (rys. A -7). Dzięki temu przydomowej instalacji zasilającej w wodę nie będzie zagrażać mechaniczne rozciąganie ani docisk.

1. Przewód ssący należy zawsze umieszczać wznosząco.

Jeżeli wysokość zasysania wynosi ponad 4 m, wówczas należy zamontować wąż ssący o średnicy ponad 1". Zalecamy stosowanie armatury ssącej ALKO z wężem ssącym, koszem ssawnym i zabezpieczeniem przed przepływem zwrotnym. Prosimy zasięgnąć informacji w sklepie ze specjalistycznym wyposażeniem.

Montaż przewodu ciśnieniowego

1. Wkręcić złączkę (rys. B -12) z okrągłym pierścieniem uszczelniającym (rys. B -13) w otwór wyjściowy pompy (rys. A -4).
2. Nakręcić złączkę kątową (rys. B -10) z uszczelką (rys. B -11) na złączkę (rys. B -12) i obrócić złączkę kątową w pożadanym kierunku.
3. Zamocować przewód ciśnieniowy (rys. B -8) do złączki kątowej (rys. B -10).

URUCHOMIENIE

Podczas pierwszego uruchomienia na wyświetlaczu (rys. E -24) pojawiają się wszystkie informacje w języku angielskim. Pożądany język należy wybrać przyciskiem MODE (-25) i potwierdzić przyciskiem SET (-26).

Napełnianie zbiornika na paliwo

UWAGA!

Praca na sucho niszczy pompę! Pompa przed każdym uruchomieniem musi być napełniona wodą aż do punktu przelewowego, aby umożliwiać natychmiastowe zasysanie.

1. Otworzyć śrubę otworu wlewowego (rys. A -3) kluczem do filtra.
2. Przez otwór wlewowy nalać wody, aż do oznaczenia na obudowie pompy.
3. Z powrotem wkręcić śrubę otworu wlewo- wego.

Aby skrócić czas zasysania, wąż ssący należy przed przykręceniem napełnić wodą.

Pierwsze uruchomienie urządzenia

1. Otworzyć jedno zamknięcie występujące w przewodzie ciśnieniowym (zawór, dysza rozpryskowa, zawór czerpalny).
2. Umieścić wtyczkę sieciową kabla podłączeniowego w gniazdku elektrycznym.

→ Pompa rozpoczęne proces tloczenia.

1. Jeżeli w wyciekającej wodzie nie ma już widocznych pęcherzyków powietrza, należy zamknąć zamknięcie w przewodzie ciśnienio- wym.

Pompa wyłącza się automatycznie w przypadku braku przepływu po wzroście ciśnienia.
Przydomowa automatyczna instalacja zasilająca w wodę jest gotowa do pracy. Na wyświetlaczu pokazuje się AUTO O i FLOW O.

Praca

1. Uruchomić urządzenie zgodnie z instrukcją (pierwsze uruchomienie urządzenia).

⇒ Przydomowa automatyczna instalacja zasilająca w wodę regulowana jest elektronicznie i po pierwszym uruchomieniu działa w pełni automatycznie.

1. W przypadku poboru wody po stronie tłocznej pompa włącza się. Na wyświetlaczu pokazuje się ON X i PRESSURE oraz rzeczywista wartość ciśnienia.

Jeśli po upływie 20 sekund przez przewód ssący nie zostanie zassana woda, pompa przełączy się w tryb kontrolny. Pompa kontynuuje pracę, a na wyświetlaczu pokazuje się CHECK SUCTION SIDE.

Jeżeli po ok. 90 sekundach przewód ssący (rys. B -14) nie zasysa wody, zabezpieczenie przed pracą na sucho wyłącza pompę, a na wyświetlaczu pojawia się ALARM i SUCTION SIDE. Wyszukiwanie usterek i ich usuwanie, patrz Pomoc w przypadku usterek.

Jeśli nastąpiło kilkukrotne włączenie i wyłączenie pompy pomimo braku poboru wody, pompa wyłącza się w celu ochrony przed przegrzaniem, a na wyświetlaczu pokazuje się ALARM i PRESSURE SIDE. Przyczyny usterek i ich usuwanie, patrz Pomoc w przypadku usterek.

Wyłączanie pompy

1. Wyciągnąć wtyczkę sieciową z gniazdka elektrycznego.
2. Zamknąć zamknięcia występujące w przewodzie ciśnieniowym (zawory, dysze rozpryskowe, zawory czerpalne).

PRZESTROGA!

Niebezpieczeństwo urazu na skutek kontaktu z gorącą wodą

W przypadku dłuższego używania (> 10 min) po zamkniętej stronie ciśnieniowej może dojść do silnego nagrzania wody w pompie i niekontrolowanego wypływania! Odłączyć urządzenie od sieci zasiłającej i pozostawić pompę z wodą do ochłodzenia. Urządzenie wolno ponownie uruchomić dopiero po usunięciu wszystkich wad!

Niebezpieczeństwo urazu na skutek kontaktu z gorącą wodą może powstać w przypadku:

nieprawidłowej instalacji;
zamkniętej części ciśnieniowej pompy;
■ braku wody w przewodzie ssącym lub;
uszkodzonego wyłącznika ciśnieniowego.

Postępowanie

1. Odłączyć urządzenie od sieci zasilającej i po- zostawić pompę z wodą do ochłodzenia.
2. Sprawdzić urządzenie, instalację i poziom wody.
3. Urządzenie wolno ponownie uruchomić do-piero po usunięciu wszystkich wad!

PRZEGLĄDY I KONSERWACJA

UWAGA!

Przed rozpoczęciem prac konserwacyjnych i pielęgnacyjnych pompę należy odłączyć od zasilania. Wyciągnąć wtyczkę sieciową z gniazdka elektrycznego.

Plukanie pompy

Po tłoczeniu wody basenowej zawierającej chlor lub cieczy, które pozostawiają osady, należy przepłukać pompę czystą wodą.

Czyszczenie filtra

1. Odkręcić śrubę spustową komory filtra (rys. A -6) w otworze spustowym, opróżnić komorę filtra, a następnie z powrotem zamknąć otwór spustowy.
2. Przezroczystą pokrywę filtra (rys. A -1) odkręcić za pomocą klucza do filtra (rys. C -15/D).
3. Filtr (rys. C -16/C-17) wyjąć z obudowy filtra (rys. A -2) i wyczyścić pod bieżącą wodą.
4. Wyczyścić obudowę filtra oraz przezroczystą pokrywę filtra.
5. Przed zamontowaniem filtra sprawdzić uszczelki filtra (rys. C -16) oraz uszczelkę obudowy (rys. C -20) pod względem uszkodzeń, w razie potrzeby wymienić.
6. Zamontować filtr, nakręcić przezroczystą pokrywę filtra i dokręcić ręcznie kluczem do filtra.

Czyszczenie zaworu przeciwzwrotnego

1. Demontaż i montaż filtra (patrz rozdział „Czyszczenie filtra“).
2. Zawór przeciwzwrotny (rys. C -18) wykręcić i wyczyścić pod bieżącą wodą.
3. Uszczelkę (rys. C -19) wymienić w razie potrzeby.
4. Zamontować zawór przeciwzwrotny.

Pływak

1. Przewód ciśnieniowy (rys. B -8) ze złączką kątową (rys. B -10) i złączką (rys. B -12) wykręcić.
2. Złączkę wkręcaną (rys. D -21) z uszczelką (rys. D -22) wykręcić. Zapamiętać położenie montażowe pływaka (rys. D -23). Wyciągnąć i wyczyścić pływak.
3. Z powrotem zamontować pływak - zwrócić uwagę na położenie montażowe (rys. D).

Usuwanie zatorów

1. Odłączyć urządzenie od sieci elektrycznej i zabezpieczyć przed ponownym włączeniem.
2. Usunąć wąż ssący z otworu wejściowego pompy.
3. Podłączyć wąż ciśnieniowy do przewodu wodnego.
4. Przepuścić wodę przez obudowę pompy, aż nastąpi odblokowanie zatoru.
5. Sprawdzić przez włączenie pompy na krótko, czy pompa obraca się swobodnie.
6. Ponownie uruchomić urządzenie.

PRZECHOWYWANIE

Przed nastaniem mrozów układ należy całkowicie opróżnić (pompa, przewody, zasobnik i komora filtra).

1. Opróżnić przewód ssący (rys. B -14) und Druckleitung (rys. B -8).
2. Wykręcić śrubę spustową komory filtra (rys. A -6/A-6a) i spuścić wodę z pompy.
3. Z powrotem wkręcić śrubę spustową komory filtra (rys. A -6/A-6a) i przechować pomp, przewody i zasobnik w miejscu chronionym przed niskim temperaturami.

WSKAZANIA WYŚWIETLACZA

Podczas pierwszego uruchomienia wszystkie informacje na wyświetlaczu są w języku angielskim.
Wszystkie funkcje można wywołać za pomocą przycisku MODE. Wywołane wskazania/funkcje potwierdza się przyciskiem SET.

Informacje pojawiające się w drugim wierszu wyświetlacza są przedstawiane częściowo jako przesuwający się tekst odtwarzany w trybie ciągłym.

Tryb normalny i funkcje dodatkowe

Ustawienie języka

Wskazanie wyświetlacza

Stan urządzenia Funkcja/czynności

Ustawienie języka

POLSKI

MODESET

Pompa pracuje lub pompa wyłączona

Przycisnąć przycisk MODE dłużej niż 3 sekundy, język użytkownika zostanie aktywowany. Naciskając przycisk MODE (30), zmienić język użytkownika. Przyciskiem SET potwierdzić nowy język użytkownika.

Pierwsze uruchomienie urządzenia

Wskazanie wyświetlacza	Stan urządzenia Funkcja/czynności
	Pompa jest gotowa do pracy Podczas poboru wody pompa włącza się auto-matycznie.

Pompa działa w trybie normalnym

Wskazanie wyświetlacza	Stan urządzenia Funkcja/czynności
	Pompa jest włączona i tłoczy wodę.⇒ Wyświetlane jest ciś-nienie.
	Pompa jest włączona i tłoczy wodę.⇒ Wyświetlane jest ciś-nienie.
Obracający się znak X za ON symbolizuje Pompa WŁ.

Pompa w trybie automatycznym, nie pompuje

Wskazanie wyświetlacza	Stan urządzenia Funkcja/czynności
	Pompa jest włączona, ale nie tłoczy wody.⇒ Brak przepływu, wyświetla się 0 l/h.	Podczas otwierania przewodu ciśnieniowego (za-wory, dysze rozpryskowe, zawory czerpalne...) pompa włącza się automatycznie.
	Pompa jest włączona, ale nie tłoczy wody.⇒ Wyświetlane jest ciś-nienie.	Podczas otwierania przewodu ciśnieniowego (za-wory, dysze rozpryskowe, zawory czerpalne...) pompa włącza się automatycznie.
0 za symbolem AUTO symbolizuje Pompa WYŁ.

Wskazanie ilości tloczonej wody
Przyciśnięcie przycisku MODE zarówno w trybie (ON), jak i AUTO umożliwia wyświetlenie następujących informacji.

Wskazanie wyświetlacza	Stan urządzenia Funkcja/czynności
	Wyświetlenie dotychczas przetłoczonej ilości wody.
	Wyświetlenie dotychczas przetłoczonej ilości częściowej wody.
Przyciśnięcie przycisku MODE umożliwia przejście pomiędzy wskazaniem ciśnienia i przepływu oraz ilości tłoczonej wody.

POMOC W PRZYPADKU USTEREK

PRZESTROGA!

Przed wszystkimi pracami związanymi z usuwaniem usterek należy wyciągnąć wtyczkę sieciową z gniazdka elektrycznego. Usunięcie usterki w instalacji elektrycznej należy zlecić elektrykowi.

Usterka Przyczyna Sposób usunięcia

Silnik napędowy pompy nie działa.	Brak napięcia sieciowego. Sprawdzić bezpieczniki i dopływ prądu.
	Wartości ciśnienia i przepływu wykraczają poza wartości normalne, pompa pracuje jednak dalej.	Komunikat wyświetla się po 20 s. Pompa przez 90 s próbuje samodzielnie usunąć usterkę.Brak koniecznych działań.Jeśli po 90 s usterka nadal występuje,pompa wyłącza się w celu zabezpieczenia przed pracą na sucho.
	Pompa została wyłączona w celu zabezpieczenia przed pracą na sucho.	Usterka po stronie ssącej.Po usunięciu usterki nacisnąć przycisk SET w celu potwierdzenia. Pompa włączy się wtedy ponownie. Uważać na gorącą wodę podczas ponownego uruchomienia.
	Nieszczelność po stronie ssącej.	Sprawdzić zawór ssący i wąż próżniowy.
	Nieszczelność przezroczystej pokrywy filtra.	Sprawdzić uszczelkę przezroczystej pokrywy filtra, dokręcić pokrywę.
	Nieszczelność przy śrubie spustowej komory filtra.	Sprawdzić uszczelnienie śruby spustowej,dokręcić śrubę.
Usterka Przyczyna Sposób usunięcia
		Końcówka węża nie znajduje się w wodzie, magazyn wody (np. cysterna lub studnia) jest pusty. Pompa zasysa powietrze.
		Filtr jest silnie zabrudzony. Oczyscić filtr.
		Zator po stronie ssącej pompy.
		Przepływ jest mniejszy niż 300 l/h.
		Nastąpiło kilkukrotne włączenie i wyłączenie pompy pomimo braku poboru wody.⇒Pompa została wyłączona w celu zabezpieczenia przed przegrzaniem.

W przypadku usterek, których nie można usunąć, należy zgłosić się do serwisu firmy AL-KO.

UTYLIZACJA

Wysłużonych urządzeń, baterii lub akumulatorów nie należy wyrzucać do odpadów z gospodarstw domowych!

Opakowanie, urządzenie i wyposażenie są wykonane z materiałów podlegających recyklingowi i należy je utylizować.

GWARANCJA

Ewentualne błędy materiałowe oraz produkcyjne w urządzeniu usuwamy zgodnie z naszym wyborem poprzez naprawę lub dostawę zastępczą przed ustawowo określonym terminem upływu prawa do dochodzenia roszczeń z tytułu wad. Termin upływu reguluje każdorazowo prawo obowiązujące w kraju, w którym urządzenie zostało zakupione.

Nasze zobowiązanie gwarancyjne obowiązuje tylGwarancja wygasa w przypadku:

kow przypadku:

■ prawidłowego obchodzenia się z urządzeniem,

przestrzegania instrukcji obsługi

■ stosowania oryginalnych części zamiennych

podjęcia prób napraw urządzenia

■ dokonania zmian technicznych w urządzeniu

■ nzastosowania niezgodnego z przeznaczeniem (np. w ramach działalności gospodarczej lub komunalnej).

Z gwarancji wyłączone są:

uszkodzenia lakieru spowodowane normalnym zużyciem,

- części ulegające zużyciu, które w karcie części zamiennych zamieszczone są w ramce [xxx xxx (x)]

silniki spalinowe – dla nich obowiązują oddzielne przepisy gwarancyjne danego producenta silnika.

Okres gwarancji rozpoczyna się od dnia zakupu przez pierwszego odbiorcę. W tym przypadku obo-wiązuje data na oryginalnym dowodzie zakupu. W przypadku dochodzenia roszczeń gwarancyjnych na- leży zwrócić się z tym oświadczeniem gwarancyjnym oraz paragonem potwierdzającym zakup urządze-nia do sprzedawcy, u którego urządzenie zostało zakupione lub do najbliższego autoryzowanego punktu obsługi klienta. Niniejsze zobowiązanie gwarancyjne nie narusza prawa kupującego do dochodzenia roszczeń u sprzedawcy z tytułu wad.

Niniejszym oświadczamy, że produkt we wprowadzonej przez nas do obrotu wersji odpowiada wymaganiom zharmonizowanych dyrektyw UE, standardom bezpieczeństwa UE oraz specyficznym standardom obowiązującym dla danego produktu.

Produkt Typ Producent

Przydomowa instalacja zasilająca w wodę

Numer seryjny

G3043045

HWA 4000 comfort

HWA 4500 comfort

HWA 6000/5 Premium

AL-KO Geräte GmbH

Ichenhauser Str. 14

D-89359 Kötz

Pełnomocnik Dyrektywy UE Normy zharmonizowane

Andreas Hedrich

Ichenhauser Str. 14

D-89359 Kötz

2014/35/EU

2014/30/EU

2000/14/EU (13)

2011/65/EU

EN 60335-1:2012

EN 60335-2-41:2012

EN 62233:2008

EN 55014-1:2012

EN 55014-2:2016

Kötz, 19.01.2016

Wolfgang Hergeth

Managing Director

Poziom mocy akustycznej

EN ISO 3744

HWA 4000 comfort

Wartość zmierzona: 80 dB(A)

Wartość gwarantowana: 82 dB(A)

HWA 4500 comfort

Wartość zmierzona: 81 dB(A)

Wartość gwarantowana: 83 dB(A)

HWA 6000/5 Premium

Wartość zmierzona: 73 dB(A)

Wartość gwarantowana: 75 (dB(A)

2015

Ocena zgodności

2000/14/WE Załącznik V

PŘEKLAD ORIGINÁLNÍHO NÁVODU K POUŽITÍ

Obsah

Pomoc pri poruchách.... 106

Likvidácia....107

Záruka.... 107

Vyhlásenie o zhode ES....108

POPIS VÝROBKU

Zobrazenie displeja

Stav zopnutia Funkcie/opatrenia
