Terméktípus	Házi nyomásfokozó (szivattyúállomás)
Márka	AL-KO
Modell	HWA 4500 Comfort
Rendeltetés	Tiszta víz és esővíz szivattyúzása öntözéshez és házi vízellátáshoz
Elektromos táplálás	230 V ~ 50 Hz
Felvett teljesítmény	900 W (becsült)
Max. áramlási sebesség	4500 l/óra
Max. nyomás	4,5 bar (becsült)
Max. szívómagasság	8 m (becsült)
Max. nyomómagasság	40 m (becsült)
Folyadék max. hőmérséklete	35 °C
Hővédelem	Igen (hővédőkapcsoló, automatikus újraindítás lehűlés után)
Szárazon futás elleni védelem	Igen (leállás 90 másodperc után)
Nyomásérzékelő	Igen (automatikus be-/kikapcsolás)
Digitális kijelző	LCD kijelző MODE és SET gombokkal
Szívócsatlakozás	1" (25,4 mm) menetes
Nyomócsatlakozás	1" (25,4 mm) menetes
Beépített szűrő	Igen, tisztítható
Visszacsapó szelep	Igen, tisztítható
Szivattyúház anyaga	Öntöttvas (becsült)
Védettségi fokozat	IPX4 (becsült)
Tömeg	15 kg (becsült)
Méretek (H x Sz x M)	400 x 300 x 250 mm (becsült)
Zajszint	~70 dB(A) (becsült)
Garancia	A nemzeti jogszabályok szerint (kopóalkatrészek kivételével)

Gyakran ismételt kérdések - HWA 4500 Comfort AL-KO

Hogyan helyezzem üzembe a szivattyút először?

Először töltse fel a szivattyúházat vízzel a töltőcsavaron keresztül a jelölésig. Nyisson meg egy csapot a nyomóvezetéken, dugja be a hálózati csatlakozót. A szivattyú automatikusan elindul. Amikor a víz levegőmentesen folyik, zárja el a csapot. A szivattyú leáll, és a kijelzőn AUTO 0 és FLOW 0 jelenik meg.

Mit tegyek, ha a kijelző ALARM és SUCTION SIDE üzenetet mutat?

Ez szárazon futás elleni védelmet jelez. Ellenőrizze, hogy a szívóvezeték legalább 30 cm-re van-e merítve, nincs-e légszivárgás, és a szűrő nem tömődött-e el. A hiba elhárítása után nyomja meg a SET gombot az újraindításhoz. Vigyázzon a forró vízre.

Hogyan tisztítsam meg a szivattyú szűrőjét?

Húzza ki a szivattyút. Nyissa ki a leeresztőcsavart a víz kiengedéséhez. Csavarja le a szűrő átlátszó fedelét a szűrőkulccsal. Vegye ki a szűrőt, és tisztítsa meg folyó vízzel. Ellenőrizze a tömítéseket, majd kézzel húzza meg a szerelvényt.

A szivattyú nem áll le, pedig nincs nyitott csap, mit tegyek?

Valószínűleg szivárgás van a nyomóvezetéken, vagy a visszacsapó szelep hibás. Ellenőrizze az összes csatlakozást, és tisztítsa meg a visszacsapó szelepet a szűrőrekeszben. Ha a probléma továbbra is fennáll, a szivattyú biztonsági üzemmódba kapcsol ALARM PRESSURE SIDE üzenettel.

Használhatom a szivattyút klórozott medencevízzel?

Igen, de használat után öblítse le a szivattyút tiszta vízzel a maradékok eltávolításához. A készülék nem alkalmas sós, homokos vagy agresszív vegyszerekkel szennyezett vízhez.

Hogyan teleltessem a szivattyút?

Ürítse ki teljesen a szivattyút, a vezetékeket és a szűrőrekeszt. Nyissa ki a leeresztőcsavarokat (2 helyen) a víz eltávolításához. Tárolja a készüléket fagymentes helyen.

Mit jelent a CHECK SUCTION SIDE üzenet?

A szivattyú működik, de 20 másodperc után nem szív vizet. Tovább forog ellenőrző üzemmódban 90 másodpercig. Ha nem érkezik víz, bekapcsol a szárazvédő. Ellenőrizze a szívóoldalt.

Megváltoztathatom a kijelző nyelvét?

Igen, az első üzembe helyezéskor a kijelző angol nyelvű. Nyomja meg a MODE gombot a nyelv kiválasztásához, majd a SET gombot a megerősítéshez. Később is módosíthatja a nyelvet a MODE gomb 3 másodperces nyomva tartásával.

Mekkora a maximális szívómagasság?

A kézikönyv nem ad pontos értéket, de az optimális használathoz ne haladja meg a 8 métert. 4 m felett használjon 1 hüvelyknél nagyobb átmérőjű szívóvezetéket.

Működhet a szivattyú folyamatosan?

Nem, a készülék nem folyamatos üzemre tervezték. Szakaszos használatra készült. Hosszan tartó használat esetén zárt nyomóoldalon (>10 perc) a víz veszélyesen felforrhat.

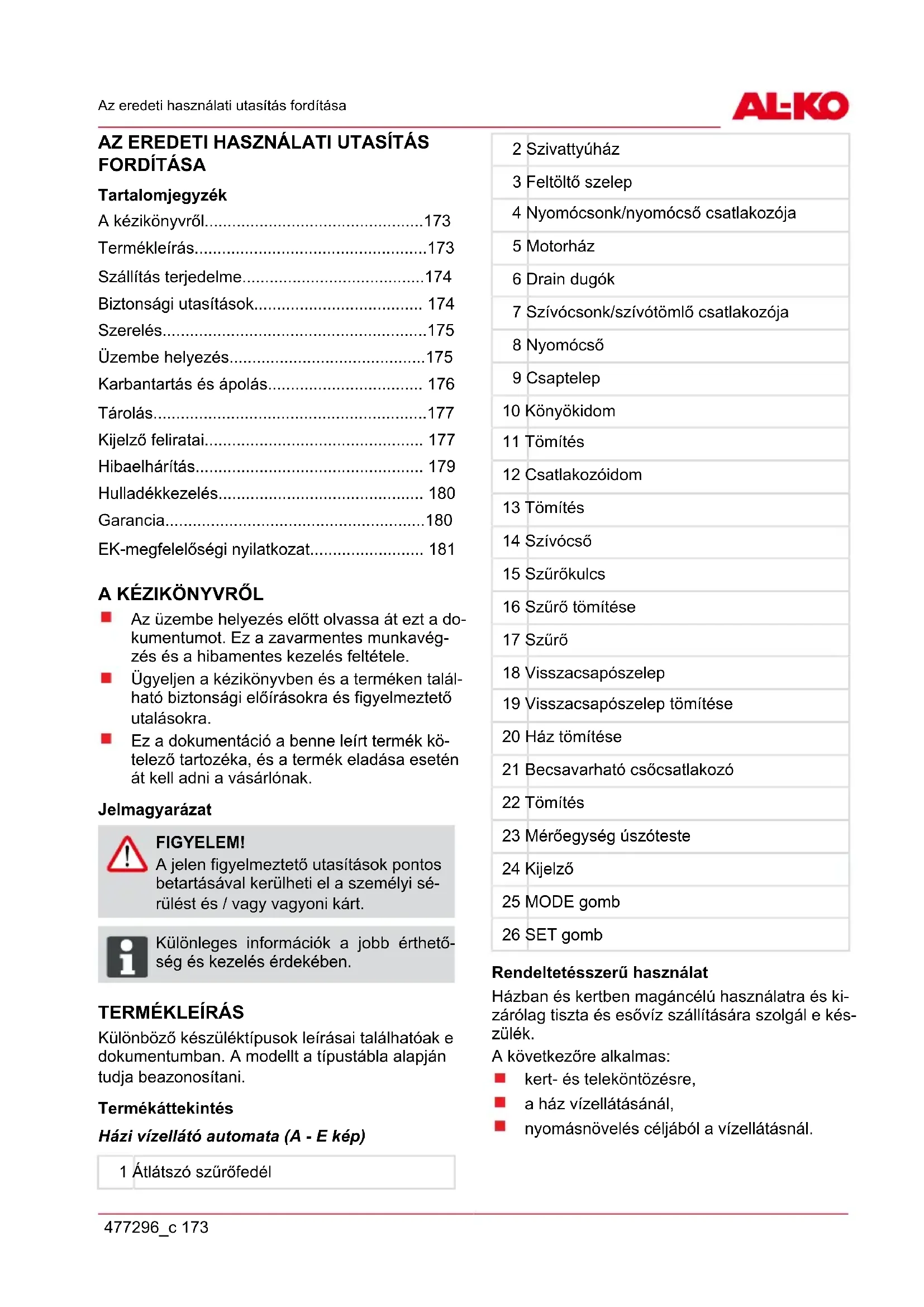

HASZNÁLATI ÚTMUTATÓ HWA 4500 Comfort AL-KO

AZ EREDETI HASZNÁLATI UTASÍTÁS FORDÍTÁSA

Tartalomjegyzék

A kézikönyvröl....173

Termékleírás....173

Szállítás terjedelme....174

Biztonsági utasítások.... 174

Szerelés....175

Üzembe helyezés....175

Karbantartás és ápolás.... 176

Tárolás....177

Kijelző feliratai.... 177

Hibaelhárítás.... 179

Hulladékkezelés.... 180

Garancia....180

EK-megfelelőségi nyilatkozat.... 181

A KÉZIKÖNYVRÖL

Az üzembe helyezés előtt olvassa át ezt a dokumentumot. Ez a zavarmentes munkavégzés és a hibamentes kezelés feltétele.

Ügyeljen a kézikönyvben és a terméken található biztonsági előírásokra és figyelmeztető utalásokra.

Ez a dokumentáció a benne leírt termék kötelező tartozéka, és a termék eladása esetén át kell adni a vásárlónak.

Jelmagyarázat

FIGYELEM!

A jelen figyelmeztető utasítások pontos betartásával kerülheti el a személyi sé- rülést és / vagy vagyoni kárt.

Különleges információk a jobb érthetőség és kezelés érdekében.

TERMÉKLEÍRÁS

Különböző készüléktípusok leírásai találhatóak e dokumentumban. A modellt a típustábla alapján tudja beazonosítani.

Termékáttekintés

Házi vízellátó automata (A - E kép)

1 Átlátszó szűrőfedél

2	Szivattyúház
3	Feltöltő szelep
4	Nyomócsonk/nyomócső csatlakozója
5	Motorház
6	Drain dugók
7	Szívócsonk/szívótömlő csatlakozója
8	Nyomócső
9	Csaptelep
10	Könyökidom
11	Tömítés
12	Csatlakozóidom
13	Tömítés
14	Szívócső
15	Szűrőkulcs
16	Szűrő tömítése
17	Szűrő
18	Visszacsapószelep
19	Visszacsapószelep tömítése
20	Ház tömítése
21	Becsavarható csőcsatlakozó
22	Tömítés
23	Mérőegység úszóteste
24	Kijelző
25	MODE gomb
26	SET gomb

Rendeltetésszerű használat

Házban és kertben magáncélú használatra és kizárólag tiszta és esővíz szállítására szolgál e készülék.

A következőre alkalmas:

kert- és teleköntözésre,

a ház vízellátásánál,

nyomásnövelés céljából a vízellátásnál.

Ha a víznyomás megnövelésére használja a berendezést, be kell tartani a helyi előírásokat. Erre vonatkozó információt a vízvezeték-szerelő szakembertől kaphat.

Lehetséges hibás használat

A házi vízmű nem használható:

homokos víz, sós víz, valamint textil- és papírdarabokat tartalmazó szennyvíz,
■ agresszív, maró, robbanékony vagy gáz-képző vegyszerek vagy folyadékok,
35°C-nál melegebb folyadék továbbítására.

Tilos ételek vagy italok szállítására használni a készüléket.

Nem alkalmas folyamatos működtetésre a készülék.

SZÁLLÍTÁS TERJEDELME

Szüröfedél kulccsal, csatlakozókönyökkel és kezelési útmutatóval történik a készülék szállítása.

Működés

A leírt készülék esetében egy automatikusan működő szivattyúról van szó. Nyomástól függően kapcsolódik be és ki a készülék (lásd műszaki adatok). Egy vételezési helyen való nyitás esetén vizet szív a szivattyú bemeneten (7) át a vételezési helyhez vezető nyomóvezeték csatlakozáson (4) keresztül.

A vételezési helyen való vételezés befejeztével, kb. 20 másodperc elteltével áll le a szivattyú.

Hővédelem

A berendezést hővédelmi szabályozó kapcsolóval szerelték fel, amely túlhevülés esetén lekapcsolja a motort. Kb. 15-20 perc után a gép lehül, és a szivattyú automatikusan ismét bekapcsol.

Szárazon futás elleni védelem

Szárazonfutás rendelkezik a készülék. A szárazon futás elleni védelem 90 másodperc után lekapcsolja a szivattyút, ha az nem szív vizet vagy a szívócső megsérült.

Nyomásérzékelő

Nyomásérzékelővel rendelkezik a készülék. Automatikusan történik a szivattyú be- és kikapcsolása ezen érzékelő segítségével.

Kijelző felirata

A működési állapotok és hibaüzenetek megjelenítésére egy kijelzővel rendelkezik a készülék. (-24 ábra) rendelkezik. A MODE gomb (E -25) megnyomásával különböző beállítások és megjelenítések választhatók ki, amelyeket a SET gomb (-26) megnyomásával lehet jóváhagyni.

BIZTONSÁGI UTASÍTÁSOK

FIGYELEM!

Sérülésveszély!

A készülék és a hosszabbítókábel csak műszakilag kifogástalan állapotában használható! Tilos üzembe helyezni sé- rült készüléket.

A biztonsági és védelmi felszereléseket tilos kikapcsolni!

Gyermekek és a használati útmutatót nem is- merő személyek nem üzemeltethetik a gépet.
- Tilos a gépet a csatlakozókábelnél fogva felemelni, szállítani vagy rögzíteni.
- Tilos a gépen bármit önkényesen megváltoztatni vagy átépíteni.

Elektromos biztonság

VIGYÁZAT!

Az elektromos vezető anyagból készült alkatrészek megérintése veszélyt jelenthet.

Azonnal válassza le a hálózatról a be- rendezést, ha megsérült vagy elszakadt az elektromos kábel! Az elektromos cs- atlakoztatásnál ajánlott olyan FI-relé be- kötése, amelynek névleges áramértéke < 30 mA.

• Tilos a pumpát üzemeltetni, ha az úszómedencében vagy a kerti tóban személyek tartózkodnak.
  A házi hálózati feszültségnek meg kell egyeznie a műszaki adatokban leírt hálózati feszültséggel, nem szabad egyéb más tápfeszültséget használni.
  A gép kizárólag a DIN/VDE 0100 szabvány 737-es, 738-as és 702-es részeinek megfelelő elektromos berendezésre köthető rá. A biztonság érdekében kötelező egy 10 A-es kismegszakító és egy 10/30 mA névleges áramértékű FI-relé beszerelése.

Kizárólag kültéri hosszabbító kábelt használjon, a minimális átmérő: 1,5 mm ^2 . A kábeltekercset mindig teljesen tekerje le.

Sérült vagy megtört hosszabbító kábel használata tilos.

⇒ Minden üzembe helyezés előtt ellenő- rizze a hosszabbító kábel állapotát.

SZERELÉS

FIGYELEM!

Nem működik szabályszerűen a készülék, ha a készüléknél 15 m-el magasabban van a vételezési hely.

A gép felállítása

1. Készítsen elő egy sík és szilárd felületet.

2. Állítsa vízszintbe és elárasztásbiztos helyre a gépet.

⇒ A berendezést nem érheti eső és közvetlen vízsugár.

A mindennapi használat (automata üzem) során megfelelő intézkedésekkel ki kell zárni, hogy a gép esetleges meghibásodása esetén helyiségek elárasztásából adódó károk keletkezzenek.

A szívócső csatlakoztatása

1. Úgy válassza meg a szívócső (B-14 ábra) hosszát, hogy ne fordulhasson elő a házi vízmű szárazon futása. A szívócső mindig legalább 30 cm-rel a vízfelszín alatt helyezkedjen el.

2. Kösse be a szívócsövet. Ügyeljen a tömítésre és arra, hogy a menet ne sérüljön.

⇒ Ajánlott flexibilis csöveket beszerelni a szívócsonknál (A-7 ábra). Így elkerülhető a házi vízmű erőteljes mechanikus nyomása vagy húzása.

1. A szívócsövet mindig döntött helyzetben helyezze el.

Ha a szívómélység értéke nagyobb mint 4 m, 1"-osnál nagyobb átmérőjű szívótömlőt kell használni. Ehhez az AL-KO szívótömlő-garnitúrák egyikét ajánljuk, amely szívócsővel, előszűrővel és visszacsapószeleppel van ellátva. Érdeklődjön a szakkereskedésben.

Nyomócső beszerelése

1. Csavarja a csatlakozóidomot (B-12 ábra) a tömitőgyűrűvel (B-13 ábra) a nyomócsonkba (A-4 ábra).
2. Csavarja a könyökidomot (B-10 ábra) a tömítéssel (B-11 ábra) a csatlakozóidomra (B-12 ábra) és forgassa a könyökidomot a kívánt irányba.
3. Rögzítsen egy nyomócsövet (B-8 ábra) a könyökidomhoz (B-10 ábra).

ÜZEMBE HELYEZÉS

Első üzembe helyezéskor a kijelzön (-24 ábra) minden információ angolul jele- nik meg. Válassza ki a kívánt nyelvet a MODE gombbal (-25), majd a SET gombbal (-26) hagyja jóvá.

Készülék feltöltése

FIGYELEM!

Ha szárazon működteti, a szivattyú tön-kremegy. A szivattyút minden üzembe helyezés előtt túlcsordulásig fel kell töl-teni vízzel, hogy azonnal tudjon szívni.

1. Nyissa ki a feltöltő szelepet (A-3 ábra) a szűrőkulccsal.
2. Töltsön vizet a szivattyúba a feltöltő szelepen át a szivattyúház oldalán található jelölésig.
3. Csavarja vissza a feltöltő szelepet.

A felszívási idő lerövidítése érdekében a szívócsövet a csatlakoztatása előtt töltse fel vízzel.

A készülék első üzembe helyezése

1. Nyissa a ki a nyomóvezetékben lévő elzárószerkezetet (szelep, szórófúvóka, csaptelep).
2. Dugja be a hálózati csatlakozókábelt az aljzatba.

A szivattyú megkezdi a szívást.

1. Ha a kiáramló víz már nem levegős, zárja be a nyomócsövön a szelepet.

⇒ A nyomásfelépítés után átfolyás nélkül automatikusan kikapcsolódik a készülék.
⇒ Használatra kész a házi vízellátó automata. AUTO O és FLOW O jelenik meg a kijelzón.

Működtetés

1. A leírtak szerint helyezze üzembe a készüléket (A készülék első üzembe helyezése).

→ Elektronikusan vezérelt a házi vízellátó készülék, és teljesen automatikusan működik az első üzembe helyezés után.

1. A nyomásoldali vízvételezés esetén bekapcsolódik a szivattyú. ON X és PRESSURE, valamint a tényleges nyomás értéke jelenik meg a kijelzőn.

Ha 20 másodperce elteltével sem szívott víz a szívóvezetéken keresztül, akkor ellenőrzési üzemmódba kerül a szivattyú. A szivattyú tovább működik, de CHECK SUC-TION SIDE kijelzés jelenik meg a kijelzőn.

Ha a szivattyú 90 másodperc eltel-tével sem szív fel vizet a szívócsö-vön (B-14 ábra) keresztül, akkor a szárazon futás elleni védelem kikap-csolja a szivattyút, és a kijelzön a ALARM és a SUCTION SIDE felirat jelenik meg. A hibaok és elhárításának ismertetésére lásd Tennivaló hiba esetén című rész.

Ha víz vételezése nélkül is gyakrabban be- és kikapcsol a szivattyú, akkor a túlmelegedés elleni védelme érdekében kikapcsolódik a szivattyú, és ALARM illetve PRESSURE SIDE kijelzés jelenik meg a kijelzőn. A hibaok és elhárításának ismertetésére lásd Tennivaló hiba esetén című rész.

A szivattyú kikapcsolása

1. Húzza ki a csatlakozót az aljzatból.

2. Zárja el a nyomócsőhöz csatlakozó záróele- meket (szelepeket, szórófúvókákat, csaptele- pet).

VIGYÁZAT!

A forró víz sérülést okozhat a következő okokból:

Ha a nyomóoldal zárva van, hosszabb működtetés esetén (> 10 perc) a szivattyúban lévő víz erősen felmelegedhet és bárhol kifolyhat. Válassza le a gépet a hálózatról és hagyja, hogy a szivattyú és a víz is lehüljön. Csak azután kapcsolja be ismét a gépet, ha minden hibát elhá-rítottak.

A forró víz sérülést okozhat a következő okokból:

• nem szakszerű beszerelés,
  zárt nyomóoldal,
  a szívócsőben fellépő vízhiány vagy
  ■ hibás nyomáskapcsoló esetén.

Teendők

1. Válassza le a gépet a hálózatról és hagyja, hogy a szivattyú és a víz is lehüljön.
2. Ellenőrizze a gépet, a beszerelést és a víz- szintet.
3. Csak azután kapcsolja be ismét a gépet, ha minden hibát elháritottak.

KARBANTARTÁS ÉS ÁPOLÁS

FIGYELEM!

A szivattyút minden karbantartási és ápolási tevékenység előtt le kell választani az elektromos hálózatról. Húzza ki a csatlakozót a dugaljból.

Szivattyú átöblítése

Klórtartalmú uszodavíz vagy üledékes folyadékok továbbítása után a szivattyút tiszta vízzel át kell mosni.

Szűrő tisztítása

1. A leeresztő nyílásnál a szűrőkamra leeresztő szelepét (A-6 ábra) csavarja le, a szűrőkam-rát ürítse ki, majd a leeresztő nyílást újra zárja le.
2. Az átlátszó szűrőfedelet (A-1 ábra) a szűrőkulcs segítségével (C-15/D ábra) csavarja le.
3. A szüröt (C -16/C-17 ábra) vegye ki a szűrőházból (A-2 ábra), és folyó vízzel tisztítsa ki.
4. Tisztítsa ki a szűrőházat és az átlátszó szűrőfedelet is.
5. A szűrő beszerelése előtt ellenőrizze a szűrő (C-16 ábra) és a ház tömítésének (C-20 ábra) épségét, szükség szerint pedig cserélje ki ezeket.
6. Helyezze vissza a szüröt, majd csavarja fel az átlátszó fedelet, ezután pedig szorosan húzza meg a szűrőkulccsal.

Visszacsapószelep tisztítása

1. A szüröt vegye ki, majd helyezze vissza (lásd: „Szűrő tisztítása”).

2. A visszacsapószelepet (C-18 ábra) vegye ki és vízsugár alatt tisztítsa ki.

3. A tömítést (C-19 ábra) szükség szerint cse-rélje ki.

4. Helyezze be a visszacsapószelepet.

Úszótest

1. Nyomóvezeték (B-8 ábra) a könyökidommal (B-10 ábra) és csatlakozóidommal (B-12 ábra) csavarja le.
2. A becsavarható csőcsatlakozót (D-21 ábra) a tömítéssel (D-22 ábra) csavarja le. Jegyezze meg, hogy milyen állásban van az úszótest (D-23 ábra) beszerelve. Húzza ki és tisztítsa meg az úszótestet.
3. Helyezze be újra az úszótestet – ügyeljen a korábbi beszerelési helyzetre (D-ábra).

Eltömödések megszüntetése

1. Válassza le a berendezést a hálózatról és akadályozza meg az ismételt bekapcsolást.
2. Távolítsa el a szívócsövet a szívócsonkról.

3. Csatlakoztassa a nyomócsövet a vízvezetékre.

4. Engedje átfolyni a vizet a szivattyúházon addig, amíg meg nem szűnik az eltömődés.

5. Kapcsolja be egy kis időre a szivattyút, és győződjön meg arról, hogy szabadon működik.
6. A leírtak szerint helyezze ismét üzembe a gépet.

TÁROLÁS

Fagyveszély esetén a rendszerből (szivattyúból, vezetékekből, nyomástartályból és szűrőkamrából) teljesen le kell ereszteni a vizet.

1. Eressze le a szívó- (B-14ábra) és a nyomócsövet (B-8ábra).
2. Csavarja ki a szűrőkamra leeresztő szelepét, (A -6/A-6a ábra) és hagyja kifolyni a vizet a szivattyúból.
3. Csavarja be újra a leeresztő szelepeket (A-6/A-6a ábra), és tárolja a szivattyút, a csöveket és a nyomástartályt fagymentes helyen.

KIJELZŐ FELIRATAI

Az első üzembe helyezéskor a kijelzőn minden információ angolul jelenik meg.
Valamennyi funkció a MODE gombbal jeleníthető meg. A SET gombbal történik a hívott kijelzések/funkciók megerősítése.

A kijelző második sorában a feliratok egy része folyamatosan futó szövegként jelenik meg.

Normál működés és kiegészítő funkciók

Nyelv beállítása

Kijelző felirata Kapcsolási állapot Működés/műveletek

Müködik vagy ki van kapcsolva a szivattyú

Ha a MODE gombot 3 másodpercnél tovább nyomva tartja, a kezelési nyelv aktiválódik. A MODE gomb (30) megnyomásával megváltoztatható a kezelési nyelv. A SET gomb segítségével állítson be új kezelési nyelvet.

A készülék első üzembe helyezése

Kijelző felirata Kapcsolási állapot Működés/műveletek

Használatra kész a szivat- tyú.

Vízvételezés esetén automatikusan működésbe lép a szivattyú.

Normál működési módban működik a szivattyú.

Kijelző felirata Kapcsolási állapot Működés/műveletek

Be van kapcsolva és vizet szállít a szivattyú.

⇒ Kijelzésre kerül a nyomás.

Be van kapcsolva és vizet szállít a szivattyú.

→ Kijelzésre kerül a nyomás.

Az ON kijelzés mögött forgó X jelzi, hogy be van kapcsolva a szivattyú.

Automatikus üzemmódban van a szivattyú, nem történik szivattyúzás.

Kijelző felirata Kapcsolási állapot Működés/műveletek

Be van kapcsolva a szivat- tyú, azonban nem szállít vizet.

⇒ Nincs túlfolyás, és 0 l/h a kijelzés.

A nyomóvezeték nyitásakor (szelepek, szórófúvókák, csaptelep) automatikusan működésbe lép a szivattyú.

Be van kapcsolva a szivat- tyú, azonban nem szállít vi- zet.

⇒ Kijelzésre kerül a nyomás.

A nyomóvezeték nyitásakor (szelepek, szórófúvókák, csaptelep) automatikusan működésbe lép a szivattyú.

Az AUTO kijelzés mögötti 0 jelzi, hogy ki van kapcsolva a szivattyú.

Szállított mennyiség kijelzése

A következő információk jeleníthetőek meg a MODE gomb megnyomásával, mind működés közben (ON), mind AUTO állapotban.

Kijelző felirata Kapcsolási állapot Működés/műveletek

AUTO 0 OSSZMENN 98 m3 MODE SET

⇒ Megjelenik az eddig szállított összes vízmen-nyiség.

AUTOMAT 0 RESZMENN MODE 12,5 m3 SET

⇒ Az eddig szállított víz- mennyiség kijelzése.

A SET gombot nyomja meg a nullára való visszaállítás érdekében.

A MODE gomb megnyomásával a nyomás és átfolyás illetve a szállított mennyiség kijelzése között vált.

HIBAELHÁRÍTÁS

VIGYÁZAT!

Minden hibaelhárítási tevékenység előtt távolítsa el az elektromos csatlakozót. A berendezés esetleges elektromos hibáit villamossági szakemberrel javíttassa ki.

Hiba Ok Elhárítás
Nem működik a szivat-tyú hajtómotorja.		Nincs hálózati feszültség. Ellenőrizze a biztosítékokat és az áramel-látást.
		A normal értéken kívül esik a nyomás és az átfolyás ér-téke, - azonban tovább mű-ködik a szivattyú.	20 mp elteltével jelenik meg a kijelzés. A szivattyú 90 mp-en keresztül próbálja maga elhárítani a hibát.Nincs szükség intézkedésre.Ha 90 mp elteltével is fennáll a hiba, akkor szárazonfutás védelem érdekében kikapc-solódik a szivattyú.
		A szárazonfutás védelem ér-dekében kikapcsolódik a szi-vattyú.	A szóoldalon áll fenn hiba.A hibaelhárítás elvégzése után a SET gomb megnyomásával erősítse meg ezt. Ismét működésbe lép a szivattyú. Ügyeljen a forró vízre az újraindulás után.
		Tömítetlenség fordul elő a szívóoldalon.	Ellenőrizze a szívószelepet és a szívótöm-lót.
		Tömítetlenség fordul elő szűrő üvegénél.	Ellenőrizze a szűrő üvegének a tömítését, végezze el a szűrő üvegének utánhúzását.
		Tömítetlenség fordul elő a szűrőtér leeresztőcsavarjá-nál.	Ellenőrizze a leeresztőcsavar tömítését, vé-gezze el a leeresztő csavar utánhúzását.
		Nincs a vízben a tömlő vége, üres a víztartály (pl. ciszterna vagy kút). Levegőt szív a szivattyú.	Mindi legalább 30 cm-rel a víz felszíne alatt kell a szívóvezetéknek lennie.
		Erősen elszennyeződött a szűrő.	Tisztítsa ki a szűrőt.
		Szívóoldali eltömődés Távolítsa el a szívási területről a szennye-ződést.
		300 l/h értéknél kisebb az át-folyás értéke.	Növelje az átfolyás értékét.

Hiba Ok Elhárítás

ALARM ELLENÖRIZZ

1,5 BAR

MODE

SET

Vízvételezés nélkül is gya- krabban be- és kikapcsol a szivattyú.

⇒ A túlmelegedés elleni védelme érdekében ki-kapcsolódik a szivattyú.

Hiba van a nyomásoldalon, pl. tömítetlenség.

A csaptelepnél és a WC-nél előforduló csekély tömítetlenség is okozhatja a rendszerben lévő nyomásesést.

Tömítetlenség szempontjából ellenőrizze a nyomóvezetéket és a fogyasztót.

Ellenőrizze és tisztítsa ki a szűrőtérben lévő visszacsapószelepet (18).

Hibaelhárítás után a SET gombbal erősítse meg ezt, ekkor ismét működésbe lép a szivattyú.

Ügyeljen a forró vízre az újraindulás után.

Amennyiben nem tudja kiküszöbölni az üzemzavart, forduljon az illetékes ügyfélszolgálatunkhoz.

HULLADÉKKEZELÉS

A használaton kívüli berendezéseket, elemeket és akkumulátorokat ne helyezze a háztartási hulladék közé!

A csomagolás, a gép és a tartozékok újrahasznosítható anyagokból készültek, ezért ennek megfelelően kell elvégezni a hulladékkezelésüket.

GARANCIA

A berendezés esetleges anyag- és gyártási hibáinak kiküszöbölése javítással vagy alkatrészcserével történik a törvényben előírt jótállási időn belül. A jótállás lejáratának határidejét azon ország jogrendszere határozza meg, ahol berendezést megvásárolták.

A garancia kizárólag akkor érvényes, ha:

betartja az ebben a kezelési útmutatóban leírtakat,
■ szakszerűen használja a berendezést,
■ csak eredeti pótalkatrészeket használ.

A garancia nem érvényes:

önkényes szerelési próbálkozások,
önkényes müszaki módosítások,
- nem rendeltetésszerű használat esetén.

A garancia nem vonatkozik:

a használatból eredő festékhibákra,
a kopó alkatrészekre, amelyek a pótalkatrész-katalógusban be annak keretezve [xxx xxx (x)]
belső égésű motorokra (ezekre a mindenkori motorgyártó cég garanciára vonatkozó rendelkezése érvényes).

A garancia az első végfelhasználó vásárlásától lép életbe. Az időpont meghatározásakor a fizetési bizonylaton szereplő dátum a mérvadó. A garanciajeggyel és az eredeti fizetési bizonylattal forduljon a szakkereskedéshez vagy a legközelebbi hivatalos ügyfélszolgálathoz. A vevő eladóval szembeni jogainak törvényes érvényesítési lehetőségeit a jelen nyilatkozat nem befolyásolja.

EK-MEGFELELŐSÉGI NYILATKOZAT

A jelen nyilatkozattal tanúsítjuk, hogy a jelen termék általunk forgalmazott változata megfelel a harmonizált EU-irányelvek, valamint az EU biztonsági szabványok és termékspecifikus szabványok rendelkezéseinek.

Termék Típus Gyártó

Házi vízműSorozatszámG3043045

HWA 4000 comfortHWA 4500 comfortHWA 6000/5 Premium

AL-KO Geräte GmbHIchenhauser Str. 14D-89359 Kötz

Meghatalmazott EU-irányelvek Harmonizált szabványok

Andreas Hedrich	2014/35/EU	EN 60335-1:2012
Ichenhauser Str. 14	2014/30/EU	EN 60335-2-41:2012
D-89359 Kötz	2000/14/EU (13)	EN 62233:2008
	2011/65/EU	EN 55014-1:2012

Kötz, 2016.01.19.

Wolfgang Hergeth ügyvezető igazgató

Hangteljesítményszint

EN ISO 3744

EN 61000-3-3:2014

HWA 4000 comfort

Mért érték: 80 dB(A)

Garantált érték: 82 dB(A)

HWA 4500 comfort

Mért érték: 81 dB(A)

Garantált érték: 83 dB(A)

HWA 6000/5 Premium

Mért érték: 73 dB(A)

Garantált érték: 75

(dB(A)

2015

Megfelelöségi értékelés

2000/14/EK, V. melléklet

ORJINAL KULLANIM KILAVUZUNUN ÇEVIRISI

İçindekiler
