Ürün Tipi	Ev tipi hidrofor (pompa istasyonu)
Marka	AL-KO
Model	HWA 4500 Comfort
Kullanım Amacı	Sulama ve ev kullanımı için temiz su ve yağmur suyu pompalama
Elektrik Beslemesi	230 V ~ 50 Hz
Çekilen Güç	900 W (tahmini)
Maks. Debisi	4500 L/sa
Maks. Basınç	4,5 bar (tahmini)
Maks. Emiş Yüksekliği	8 m (tahmini)
Maks. Basma Yüksekliği	40 m (tahmini)
Maks. Sıvı Sıcaklığı	35 °C
Termal Koruma	Evet (termal koruma şalteri, soğuduktan sonra otomatik yeniden başlatma)
Kuru Çalışma Koruması	Evet (90 saniye sonra durma)
Basınç Sensörü	Evet (otomatik açma/kapama)
Dijital Ekran	MODE ve SET tuşlarıyla LCD ekran
Emiş Bağlantısı	1" (25,4 mm) dişli
Basma Bağlantısı	1" (25,4 mm) dişli
Dahili Filtre	Evet, temizlenebilir
Çek Vana	Evet, temizlenebilir
Pompa Gövde Malzemesi	Dökme demir (tahmini)
Koruma Sınıfı	IPX4 (tahmini)
Ağırlık	15 kg (tahmini)
Boyutlar (G x D x Y)	400 x 300 x 250 mm (tahmini)
Ses Seviyesi	~70 dB(A) (tahmini)
Garanti	Ulusal mevzuata göre (aşınan parçalar hariç)

Sık sorulan sorular - HWA 4500 Comfort AL-KO

Pompa ilk kez nasıl çalıştırılır?

Önce pompa gövdesini dolum vidasından işarete kadar suyla doldurun. Basınç hattındaki bir musluğu açın, fişi takın. Pompa otomatik olarak çalışır. Su havasız çıktığında musluğu kapatın. Pompa durur ve ekranda AUTO 0 ve FLOW 0 görüntülenir.

Ekranda ALARM ve SUCTION SIDE görüntülenirse ne yapılmalı?

Bu, kuru çalışma korumasını gösterir. Emiş hattının en az 30 cm suya daldırıldığından, hava kaçağı olmadığından, filtrenin tıkalı olmadığından emin olun. Düzelttikten sonra yeniden başlatmak için SET tuşuna basın. Olası sıcak suya dikkat edin.

Pompa filtresi nasıl temizlenir?

Pompayı fişten çekin. Suyu boşaltmak için boşaltma vidasını açın. Filtre anahtarıyla filtrenin şeffaf kapağını sökün. Filtreyi çıkarın ve akan su altında temizleyin. Contaları kontrol edin, elle sıkarak tekrar takın.

Hiçbir musluk açık değilken pompa durmuyor, ne yapılmalı?

Muhtemelen basınç hattında kaçak veya çek vana arızalı. Tüm bağlantıları kontrol edin ve filtre bölmesindeki çek vanayı temizleyin. Sorun devam ederse pompa ALARM PRESSURE SIDE ile emniyete geçer.

Klorlu havuz suyu ile pompayı kullanabilir miyim?

Evet, ancak kullanımdan sonra kalıntıları önlemek için pompayı temiz suyla durulayın. Cihaz tuzlu, kumlu veya agresif kimyasallar içeren su için uygun değildir.

Pompa kışa nasıl hazırlanır?

Pompayı, boruları ve filtre bölmesini tamamen boşaltın. Suyu tahliye etmek için boşaltma vidalarını (2 yer) açın. Cihazı dondan koruyarak saklayın.

CHECK SUCTION SIDE mesajı ne anlama gelir?

Pompa çalışıyor ancak 20 saniye sonra su emmiyor. 90 saniye boyunca kontrol modunda dönmeye devam eder. Su gelmezse kuru çalışma koruması devreye girer. Emişi kontrol edin.

Ekran dilini değiştirebilir miyim?

Evet, ilk çalıştırmada ekran İngilizcedir. Dil seçmek için MODE tuşuna basın, ardından onaylamak için SET tuşuna basın. Daha sonra MODE tuşuna 3 saniye basarak da dili değiştirebilirsiniz.

Maksimum emiş yüksekliği nedir?

Kılavuz kesin bir değer belirtmiyor ancak optimum kullanım için 8 metreyi geçmeyin. 4 m'nin üzerinde, 1 inçten daha büyük çaplı bir emiş hortumu kullanın.

Pompa sürekli çalışabilir mi?

Hayır, cihaz sürekli çalışma için tasarlanmamıştır. Aralıklı kullanım içindir. Basınç tarafı kapalıyken uzun süreli kullanımda (>10 dk) su tehlikeli şekilde ısınabilir.

KULLANIM KILAVUZU HWA 4500 Comfort AL-KO

1 Gjennomsiktig deksel filter

2	Pumpehus
3	Påfyllingsskrue
4	Pumpeutgang / trykkledningstilkobling
5	Motorhus
6	Renne plugger
7	Pumpeinngang / sugeledningstilkobling
8	Trykkledning
9	Vannkran
10	Vinkelnippel
11	Tetning
12	Forbindelsesnippel
13	Tetning
14	Sugeledning
15	Filternøkkel
16	Tetningsfilter
17	Filter
18	Tilbakeslagsventil
19	Tetning tilbakeslagsventil
20	Tetning hus
21	Innskruingsnippel
22	Tetning
23	Flottørlegeme måleenhet
24	Display
25	MODE-knapp
26	SET-knapp

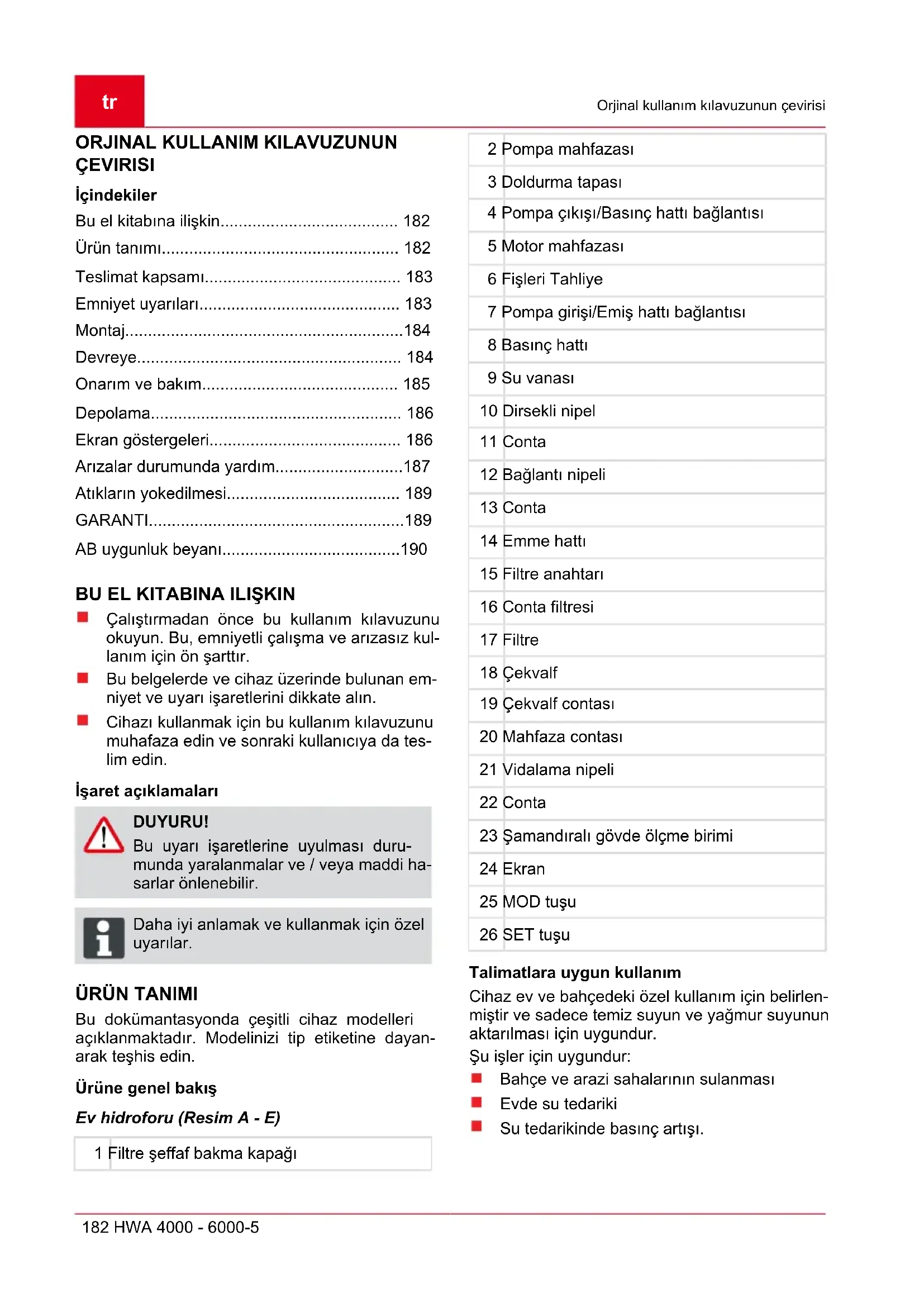

Bu el kitabına ilişkin.... 182

Ürün tanımı.... 182

Teslimat kapsamı 183

Emniyet uyarıları.... 183

Montaj....184

Devreye.... 184

Onarım ve bakım.... 185

Depolama.... 186

Ekran göstergeleri.... 186

Arızalar durumunda yardım......187

Atıkların yokedilmesi.... 189

GARANTI....189

AB uygunluk beyani....190

BU EL KITABINA ILIŞKIN

Çalıştırmadan önce bu kullanım kılavuzunu okuyun. Bu, emniyetli çalışma ve arızasız kullanım için ön şarttır.
Bu belgelerde ve cihaz üzerinde bulunan emniyet ve uyarı işaretlerini dikkate alın.
Cihazı kullanmak için bu kullanım kılavuzunu muhafaza edin ve sonraki kullanıcıya da teslim edin.

İşaret açıklamaları

DUYURU!

Bu uyarı işaretlerine uyulması durumunda yaralanmalar ve / veya maddi hasarlar önlenebilir.

Daha iyi anlamak ve kullanmak için özel uyarılar.

ÜRÜN TANIMI

Bu dokümantasyonda çeşitli cihaz modelleri açıklanmaktadır. Modelinizi tip etiketine dayanarak teşhis edin.

Ürüne genel bakış

Ev hidroforu (Resim A - E)

1 Filtre şeffaf bakma kapağı

2 Pompa mahfazası

3 Doldurma tapası

4 Pompa çıkışı/Basınç hattı bağlantısı

5 Motor mahfazası

6 Fişleri Tahliye

7 Pompa girişi/Emiş hattı bağlantısı

8 Basınç hattı

9 Su vanası

10 Dirsekli nipel

11 Conta

12 Bağlantı nipeli

13 Conta

14 Emme hattı

15 Filtre anahtarı

16 Conta filtresi

17 Filtre

18 Çekvalf

19 Çekvalf contası

20 Mahfaza contası

21 Vidalama nipeli

22 Conta

23 Şamandıralı gövde ölçme birimi

24 Ekran

25 MOD tuşu

26 SET tuşu

Talimatlara uygun kullanım

Cihaz ev ve bahçedeki özel kullanım için belirlenmiştir ve sadece temiz suyun ve yağmur suyunun aktarılması için uygundur.

Şu işler için uygundur:

Bahçe ve arazi sahalarının sulanması
Evde su tedariki
Su tedarikinde basınç artışı.

Su tedarikinin basınç artışında yerel yönetmelikler dikkate alınmalıdır. Bilgileri sıhhi tesisatçınızdan alabilirsiniz.

Olası hatalı kullanım

Ev hidroforu aşağıdakilerin aktarılması için uygun değildir:

kum içeren su, tuzlu su ve tekstil ve kağıt parçaları içeren kirli su
■ agresif, aşındırıcı, patlayıcı veya gazlaşan ki-myasallar veya sıvılar
35°C üzerinde sıvılar.

Cihaz, gıda maddeleri ve içecekler için suyun aktarılmasında kullanılmamalıdır. Cihaz daimi kullanım için uygun değildir.

TESLIMAT KAPSAMI

Cihaz, filtre kapağı anahtarı, dirsekli nipel ve işletme kılavuzuyla birlikte işletmeye hazır bir halde teslim edilir.

İşlev

Tanımlanan cihazda otomatik çalışan bir pompa söz konusudur. Pompa basınca bağlı olarak açılır ve kapanır (teknik bilgilere bakın). Çekme yeri açılırsa, pompa suyu pompa girişi (7) üzerinden emer ve basınç hattı bağlantısı (4) üzerinden çekme yerine aktarır.

Pompa çekme yerinin kapatılmasından yaklaşık 20 saniye sonra otomatik olarak kapanır.

Termik koruma

Cihaz, motoru aşırı ısınma durumunda kapatan bir termik koruma şalteri ile donatılmıştır. Yakl. 15 - 20 dakikalık bir soğuma süresinden sonra pompa kendiliğinden tekrar çalışır.

Susuz çalışma koruması

Cihazda kuru çalışmaya karşı bir koruma mevcuttur Kuru çalışma koruması, su emilmediğinde veya emme hattı hasar gördüğünde yaklaşık 90 saniye sonra pompayı kapatır.

Basınç sensörü

Cihazda bir basınç sensörü bulunmaktadır. Bu sensör üzerinden pompa otomatik olarak kapatılır ve açılır.

Ekran göstergesi

İşletme durumlarının ve hata bildirimlerinin gösterilmesi için cihazda bir ekran (Şek. E -24) bulunmaktadır. MOD tuşu ile (E -25) farklı ayarlar ve göstergeler arasında seçim yapılabilir ve SET tuşu ile (-26) seçim onaylanır.

EMNIYET UYARILARI

DUYURU!

Yaralanma tehlikesi!

Cihaz ve uzatma kablosu sadece teknik açıdan mükemmel durumda kullanılmalıdır! Hasar görmüş cihazlar çalıştırıl-mamalıdır.

Güvenlik ve koruma düzenekleri devre dışı bırakılmamalıdır!

Çocuklar veya kullanım kılavuzunu bilmeyen kişiler cihazı kullanmamalıdır.
Cihazı asla bağlantı kablosundan kaldırmayın, taşımayın veya sabitlemeyin.
Cihazda izinsiz değişiklikler veya tadilatlar yasaktır.

Elektrik güvenliği

DİKKAT!

Gerilim ileten parçalara temas edildiğinde tehlike!

Uzatma kablosu hasar gördüyse veya kesildiyse fişi şebekeden ayırın! Anma hata akımı < 30 mA olan bir FI koruma şalteri üzerinden bağlantı yapılmasını öneriyoruz.

Havuzda veya süs havuzunda insanlar bulunduğunda pompa çalıştırılmamalıdır.
Evin şebeke gerilimi, teknik verilerdeki şebeke gerilimiyle aynı olmalıdır, başka besleme gerilimi kullanmayın.
Cihaz sadece DIN/VDE 0100, kısım 737, 738 ve 702 uyarınca bir elektrikli düzenekte işletilmelidir. Güvenlik için bir hat koruma şalterinin 10 A yanında anma hata akımı 10/30 mA olan bir hatalı akım koruma şalteri takılmalıdır.
Sadece dış mekan için öngörülmüş uzatma kabloları kullanılmalıdır - asgari enine kesit 1,5 mm². Kablo tamburlarını daima tamamen açın.
Hasar görmüş veya kırılmış uzatma kabloları kullanılmamalıdır.
⇒ Her işletme alma öncesinde uzatma kablonuzun durumunu kontrol edin.

MONTAJ

DUYURU!

Cihaz, çekme yeri cihazdan 15 m yüksekte bulunursa düzgün çalışmaz.

Cihazı kurma

1. Düz ve sağlam bir yer hazırlayın.
2. Cihazı yatay ve su baskını olmayacak güvenli bir yere yerleştirin.

⇒ Cihaz yağmurdan ve doğrudan su huzmesinden korunmuş olmalıdır.

Günlük çalışmada (otomatik çalışma), uygun tedbirler sayesinde mekanları su basması yüzünden cihazda müteakip hasarların oluşmasını engellemelisiniz.

Emme hattını bağlama

1. Emme hattı uzunluğunu (Şek. B -14) ev hidroforu susuz çalışmayacak şekilde seçin. Emme hattı daima su yüzeyinin en az 30 cm altında bulunmalıdır.

2. Emme hattını bağlayın. Bu sırada vida dişine hasar vermeden, sızdırmaz şekilde bağla-maya dikkat edin.

Pompa girişine esnek hatların takıl-masını öneriyoruz (Şek. A -7). Böylece ev hidroforu üzerine mekanik bir baskı veya çekme gücü uygulanamaz.

1. Emme hattını daima yükselecek şekilde döşeyin.

Eğer emme yüksekliği 4 m, üzerindeyse 1" çapında bir emme hortumu monte edilmelidir. Emme hortumuna, emme süzgecine ve geri akış durdurucuya sahip bir AL-KO emme setinin kullanılmasını öneririz. Yetkili satıcınızdan bilgi alabilirsiniz.

Basınç hattının montajı

1. Bağlantı nipelini (Şek. B -12) yuvarlak contayla birlikte (Şek. B -13) pompa çıkışına (Şek. A -4).

2. Dirsekli nipeli (Şek. B -10) contayla birlikte (Şek. B -11) bağlantı nipelinin üzerine (Şek. B -12) vidalayın ve dirsek nipelini istenen yönde çevirin.

3. Basınç hattını (Şek. B -8) dirsekli nipele sabitleyin (Şek. B -10).

DEVREYE

İlk kez çalıştırma sırasında ekranda (Şek. E -24) tüm bilgiler İngilizce gösterilir. MOD tuşu ile istenilen dil (-25) seçilebilir ve SET tuşu ile (-26) onaylanır.

Cihazı doldurma

DUYURU!

Kuru çalışma pompaya zarar verir! Pompa, her çalıştırmadan önce, hemen emiş yapabilmesi için taşma noktasına kadar suyla doldurulmalıdır.

1. Doldurma tapasını (Şek. A -3) filtre anaht-ariyla sökün.
2. Doldurma tapası üzerinden, pompa gövdesindeki işarete ulaşılana kadar su doldurun.
3. Doldurma tapalarını tekrar vidalayın.

Emiş süresini kısaltmak için emme hortumunu vidalama işleminden önce suyla doldurun.

Cihazın ilk çalıştırılması

1. Basınç hattında bulunan tüm blokajı açın (valf, püskürtme memesi, su vanası).
2. Bağlantı kablosunun şebeke fişini prize takın.
   ⇒ Pompa aktarmaya başlar.
3. Çıkan suyun içinde artık hava bulunmadığında, basınç hattındaki blokajı kapatın.
   ⇒ Pompa akış olmadan basınç oluştuktan sonra otomatik kapanır.
   ⇒ Ev hidroforu çalışmaya hazırldır. Ekranda AUTO O ve FLOW O görüntülenir.

Çalıştırma

1. Cihazı tanımlandığı gibi çalıştırın (cihazın ilk çalıştırılması).

⇒ Ev hidroforu elektronik olarak kumanda edilir ve ilk çalıştırmadan sonra tam otomatik olarak çalışır.

1. Basınç tarafından su çekme sırasında pompa açılır. Ekranda ON X ve PRESSURE ile fiili basınç görüntülenir.

20 saniye sonra emme hattından hala su emilmiyorsa pompa kontrol moduna geçer. Bu esnada pompa çalışmaya devam eder ve ekranda CHECK SUCTION SIDE gösterilir.

Yaklaşık 90 saniye sonra emme hattı üzerinden (Şek. B -14) su emilemediğinde, susuz çalışma koruması pompayı kapatır ve ekranda ALARM ve SUCTION SIDE gösterilir. Hata arama ve bunların giderilmesi, arızalarda yardıma bakın.

Pompa sıkça açılıp kapandıysa, su çekişi olmasa da pompa aşırı ısınmadan korunma için kapanır ve ekranda ALARM ve PRESSURE SIDE gösterilir. Hata nedeni ve bunların giderilmesi, arızalarda yardıma bakın.

Pompayı kapatma

1. Şebeke fişini prizden çekin.

2. Basınç hattındaki mevcut bağlantıları takın (valf, püskürtme uçları, su vanası).

DİKKAT!

Sıcak su yüzünden yaralanma tehlikesi

Kapalı basınç tarafına karşı uzun süreli çalıştırma halinde (>10 dak), pompanın içindeki su aşırı ısınabilir ve kontrolsüz dışarı çıkabilir! Cihazı şebekeden ayırın ve pompa ile suyu soğumaya bırakın. Cihazı ancak tüm eksikliklerin giderilmesinden sonra tekrar işletme alın!

Aşağıdaki durumlarda sıcak su yüzünden yaralanma tehlikesi oluşabilir:

kurallara aykırı kurulum
kapalı basınç tarafı
■ emme hattında su eksikliği veya
arızalı basınç şalteri.

Yapılacaklar

1. Cihazı şebekeden ayırın ve pompa ile suyu soğumaya bırakın.
2. Cihazı, kurulumu ve su seviyesini kontrol edin.
3. Cihazı ancak tüm eksikliklerin giderilmesinden sonra tekrar işletme alın!

ONARIM VE BAKIM

DUYURU!

Tüm bakım ve muhafaza işlerine başlamadan önce pompa şebekeden ayrılmalıdır. Şebeke fişini prizden çekin.

Pompayı çalkalayın

Klor içeren yüzme havuzu suyunun veya artık birakan sıvıların aktarılmasından sonra pompa duru suyla çalkalanmalıdır.

Filtreyi temizleme

1. Filtre odası tahliye vidasını (Şek. A -6) tahliye deliğinden sökün, filtre odasını boşaltın ve tahliye deliğini yeniden kapatın.
2. Filtre şeffaf bakma kapağı (Şek. A -1) filtre anahtarı yardımıyla (Şek. C -15/D) sökün.
3. Filtreyi (Şek. C -16/C-17.) filtre mahfazasından (Şek. A -2) çıkartın ve akan suda temizleyin.
4. Filtre mahfazasını ve şeffaf bakma kapağını temizleyin.
5. Filtreyi takmadan önce filtrenin contalarını (Şek. C -16.) ve mahfazanın contalarını (Şek. C -20.) hasar bakımından kontrol edin, gerekirse değiştirin.
6. Filtreyi takın, filtre şeffaf bakma kapağını üzerine vidalayın ve filtre anahtarıyla el sıkılığında sıkın.

Çek valfın temizlenmesi

1. Filtrenin sökülmesi ve takılması ("Filtrenin temizlenmesi" bölümüne bakın).
2. Çek valfı (Şek. C -18.) sökün ve akan suda temizleyin.
3. Contayı (Şek. C -19.) gerektiğinide yenileyin.
4. Çek valfı takın.

Şamandıra

1. Basınç hattı (Şek. B -8) dirsekli nipel ile (Şek. B -10) ve bağlantı nipeli ile (Şek. B -12) sökün.
2. Vidalama nipeli (Şek. D -21) contayla birlikte (Şek. D -22) sökün. Şamandıranın montaj şeklini (Şek. D -23) unutmayın. Şamandırayı çıkartın ve temizleyin.
3. Şamandırayı yeniden takın, montaj şekline dikkat edin (Şek. D).

Tıkanmaları giderme

1. Cihazı şebekeden ayırın ve yeniden çalıştır-maya karşı emniyete alın.

2. Pompa girişindeki emme hortumunu çıkartın.

3. Basınç hortumunu su tesisatına bağlayın.

4. Tıkanıklık giderilene kadar suyu pompa mah-fazasının içinden dolaştırın.
5. Kısaca çalıştırmak suretiyle pompanın serbest dönüp dönmediğini kontrol edin.
6. Cihazı açıklandığı gibi tekrar çalıştırın.

DEPOLAMA

Donma tehlikesinde sistemin komple boşaltılması gerekir (pompa, hatlar, depo ve filtre odası).

1. Emme (Şek. B -14) ve basınç hattını boşaltın (Şek. B -8).
2. Filtre odası boşaltma vidasını (Şek. A -6/A-6a) sökün ve pompadan suyun akmasını sağlayın.
3. Boşaltma vidalarını (Şek. A -6/A-6a) yeniden takın ve pompayı, hatları ve depoyu donmayacak şekilde muhafaza edin.

EKRAN GÖSTERGELERI

İlk kez çalıştırma sırasında ekrandaki tüm bilgiler İngilizce gösterilir.
Tüm fonksiyonlar MOD tuşu üzerinden çağrılabilir. Çağrılan göstergeler/fonksiyonlar SET tuşu ile onaylanır.

Ekranın ikinci satırında gösterilen bilgiler kısmen hareketli metinler halinde hazırlanmış olup bunlar sürekli hareket eden bilgileri içermektedir.

Normal çalıştırma ve ek fonksiyonlar

Dili ayarlama

Ekran göstergesi Devre durumu Fonksiyon / önlemler

Pompa çalışıyor veya pompa kapalı.

Kullanıcı dilini etkinleştirmek için MOD tuşuna 3 saniye boyunca basın. MOD tuşuna (30) basılarak kullanıcı dilleri arasında geçiş yapılabilir. SET tuşu üzerinden yeni kullanıcı dili onaylanabilir

Cihazın ilk çalıştırılması

Ekran göstergesi Devre durumu Fonksiyon / önlemler

Pompa çalışmaya hazır Su çekişinde pompa otomatik olarak çalışmaya başlar.

Pompa normal işletimde çalışır

Ekran göstergesi Devre durumu Fonksiyon / önlemler

Pompa açık ve su aktarıyor ⇒ Basınç görüntülenir.

Pompa normal işletimde çalışır

ON X MODEAKIS3300 L/H SET	Pompa açık ve su aktarıyor⇒ Basınç görüntülenir.
ON arkasında dönen X pompanın çalıştığını gösterir

Pompa otomatik işletimde, pompalamıyor

Ekran göstergesi Devre durumu Fonksiyon / önlemler
	Pompa açık, fakat su aktar-miyor⇒ Akış yok, 0 l/h görüntü- niyor.	Basınç hattı açıldığında (valf, püskürtme uçları, su vanası) pompa otomatik olarak çalışmaya başlar.
	Pompa açık, fakat su aktar-miyor⇒ Basınç görüntülenir.	Basınç hattı açıldığında (valf, püskürtme uçları, su vanası) pompa otomatik olarak çalışmaya başlar.
AUTO arkasındaki 0 pompanın kapalı olduğunu belirtir.

Aktarma miktarının gösterilmesi

Aşağıdaki bilgiler MODE düğmesine basılarak işletimde (ON) ve AUTO durumunda da alınabilir.
Ekran göstergesi Devre durumu Fonksiyon / önlemler
	⇒ Şu ana kadar aktarılan su oranın gösterilmesi.
	⇒ Şu ana kadar aktarılan kısmi su oranının gösterilmesi.	Sırlamak için SET düğmesine basın.
MODE düğmesine basılarak basınç ve akış görüntüsü ile aktarma miktarları arasında değişiklik.

ARIZALAR DURUMUNDA YARDIM

DİKKAT!

Arıza gidermeyle ilgili tüm çalışmalardan önce şebeke fişini çekin. Elektrik tertibatındaki arızaları bir elektrik ustasının gidermesini sağlayın.

Arıza Nedeni Giderme
Pompa tahrik motoru calışmıyor		Şebeke gerilimi yok. Sigortaları ve güç beslemesini kontrol edin.
		Basınç ve akış normal değerlerin dışında, fakat pompa çalışmaya devam ediyor.	Bildirim 20 saniye sonra görünüyor. Pompa 90 saniye otomatik olarak hatayı gidermeyi deniyor.Önlem gerekli değil.90 saniye sonra hata mevcutsa pompa kuru çalışmadan koruma için kapanır.
		Pompa kuru çalışmadan korunmak için kapandı.	Emiş tarafından hata mevcut.Hatayı giderdikten sonra SET ile onaylayın.Pompa yeniden çalışmaya başlar. Tekrar çalıştırırken aşırı sıcak suya dikkat edin.
		Emiş tarafındanSIDIRMA. Emiş	vanası ve emiş hortumunu kontrol edin.
		Filtre camındaSIDIRMA. Filtre	camı contasını kontrol edin, filtre camını çekin.
		Filtre odası boşaltma vida-sınınSIDIRMAZLIĞI.	Boşaltma vidası contasını kontrol edin, filtre camını çekin.
		Boru ucu suda, su besle-mesinde (örn. sarnıç veya çeşme) boş değil. Pompa hava emiyor.	Emme hattı daima su yüzeyinin en az 30cm altında bulunmalıdır.
		Filtre çok kirli. Filtreyi temizleyin.
		Emme tarafından tıkanma Emme	tarafındaki kiri temizleyin.
		Akış 300 l/h altında. Akışı yükseltin.
		Su çekisi gerçekleşme-mesine rağmen pompa sık açılıp kapandı.⇒ Pompa aşırı isınmadan korunmak için kapandı.	Basınç tarafından hata var, örn.sızdırma.Vanalar ve tuvaletlerde ufakSIDIRMalar da sistemde basınç düşüşüne neden olur.Basınç hattı ve tüketicininSIDIRMAZLIĞINI kontrol edin.Filtre bölümündeki çekvalfı (18) kontrol edin ve temizleyin.Hatayı giderdikten sonra SET ile onaylayın - pompa yeniden çalışmaya başlar.Tekrar çalıştırırken aşırı sıcak suya dikkat edin.

Giderilemeyen arızalarda lütfen yetkili müşteri hizmetlerimize başvurun.

ATIKLARIN YOKEDILMESI

Ömrü bitmiş cihazlar, aküler veya bataryaları ev çöpü üzerinden atığa çıkartmayın!

Paket malzemesi, cihaz ve aksesuarlar tekrar değerlendirilebilir malzemelerden üretilmiştir ve uygun bir şekilde tasfi ye edilmelidir.

GARANTI

Makinedeki olası malzeme ve üretim hatalarını, garanti hakları için yasal zaman aşımı süresi içerisinde bizim seçimimize bağlı olarak onarım veya yedek parça tedariki ile telafi ediyoruz. Zaman aşımı süresi, makinenin satın alındığı ülkenin kanunlarına göre belirlenir.

Garanti taahhüdümüz sadece aşağıdaki durumlar- Garanti aşağıdaki durumlarda sona erer:

dageçerlidir:

bu kullanım kılavuzunun dikkate alınması
nizamına uygun kullanım
orijinal yedek parça kullanımı

müşterinin kendisi tarafından gerçekleştirilen onarma denemeleri
- müşterinin kendisi tarafından gerçekleştirilen teknik değişiklikler
nizamına uygun olmayan kullanım

Aşağıdakiler garanti kapsamına dahil değildir:

Normal kullanım sonucu meydana gelen boya hasarları
Yedek parça kartında [xxx xxx (x)] çerçevesi ile işaretlenmiş olan aşınma parçaları
Yanmalı motorlar (bunlar için ilgili motor üreticisinin garanti şartları geçerlidir)

Garanti süresi, ilk nihai alıcının ürünü satın almasıyla başlar. Satış makbuzunun üzerindeki tarih temel alınır. Lütfen bu açıklama ve orijinal satış makbuzu ile bayinize veya en yakın yetkili müşteri servisine başvurun. Alıcının satıcıdaki yasal garanti hakları bu açıklamadan etkilenmez.

AB UYGUNLUK BEYANI

İşbu belgeyle bu ürünün bizim tarafından piyasaya sürülmüş tipiyle, uyumlaştırılmış AB yönetmeliklerine, AB güvenlik standartlarına ve ürüne özgü standartlara uygun olduğunu beyan ediyoruz.

Ürün Tip Üretici

Ev hidroforu

Seri numarası

G3043045

HWA 4000 comfort

HWA 4500 comfort

HWA 6000/5 Premium

AL-KO Geräte GmbH

Ichenhauser Str. 14

D-89359 Kötz

Yetkili temsilci AB yönetmelikleri Uyumlaştırılmış normlar

Andreas Hedrich

Ichenhauser Str. 14

D-89359 Kötz

2014/35/EU

2014/30/EU

2000/14/EU (13)

2011/65/EU

EN 60335-1:2012

EN 60335-2-41:2012

EN 62233:2008

EN 55014-1:2012

EN 55014-2:2016

EN 61000-3-2:2014

EN 61000-3-3:2014

Kötz, 19.01.2016

Wolfgang Hergeth

Sorumlu müdür

Ses seviyesi

EN ISO 3744

HWA 4000 comfort

ölçülen: 80 dB(A)

garanti edilen: 82 dB(A)

HWA 4500 comfort

ölçülen: 81 dB(A)

garanti edilen: 83 dB(A)

HWA 6000/5 Premium

ölçülen: 73 dB(A)

garanti edilen: 75 (dB(A)

2015

Uygunluk değerlendirmesi

2000/14/EG Ek V
