HWA 4500 Comfort - čerpadlo AL-KO - Bezplatný návod k obsluze

Typ produktu	Domácí tlaková stanice (čerpací stanice)
Značka	AL-KO
Model	HWA 4500 Comfort
Určení použití	Čerpání čisté a dešťové vody pro zavlažování a domácí zásobování
Elektrické napájení	230 V ~ 50 Hz
Příkon	900 W (odhad)
Max. průtok	4500 L/h
Max. tlak	4,5 bar (odhad)
Max. sací výška	8 m (odhad)
Max. dopravní výška	40 m (odhad)
Max. teplota kapaliny	35 °C
Tepelná ochrana	Ano (tepelný spínač, automatický restart po vychladnutí)
Ochrana proti chodu nasucho	Ano (zastavení po 90 sekundách)
Tlakové čidlo	Ano (automatické spouštění/zastavování)
Digitální displej	LCD displej s tlačítky MODE a SET
Sací připojení	1" (25,4 mm) závit
Výtlačné připojení	1" (25,4 mm) závit
Integrovaný filtr	Ano, čistitelný
Zpětný ventil	Ano, čistitelný
Materiál tělesa čerpadla	Litina (odhad)
Stupeň krytí	IPX4 (odhad)
Hmotnost	15 kg (odhad)
Rozměry (D x Š x V)	400 x 300 x 250 mm (odhad)
Hluk	~70 dB(A) (odhad)
Záruka	Dle národní legislativy (vyloučeny opotřebitelné díly)

Často kladené otázky - HWA 4500 Comfort AL-KO

Jak uvést čerpadlo do provozu poprvé?

Nejprve naplňte těleso čerpadla vodou přes plnicí šroub po rysku. Otevřete kohoutek na tlakovém potrubí, zapojte síťovou zástrčku. Čerpadlo se automaticky spustí. Když voda vytéká bez vzduchu, zavřete kohoutek. Čerpadlo se zastaví a na displeji se zobrazí AUTO 0 a FLOW 0.

Co dělat, když displej zobrazí ALARM a SUCTION SIDE?

To signalizuje ochranu proti chodu nasucho. Zkontrolujte, zda je sací potrubí ponořeno alespoň 30 cm, zda není únik vzduchu, zda není filtr ucpaný. Po nápravě stiskněte SET pro restart. Pozor na možnou horkou vodu.

Jak vyčistit filtr čerpadla?

Odpojte čerpadlo. Otevřete vypouštěcí šroub pro vypuštění vody. Odšroubujte průhledný kryt filtru pomocí klíče na filtr. Vyjměte filtr a vyčistěte jej pod tekoucí vodou. Zkontrolujte těsnění, smontujte a ručně utáhněte.

Čerpadlo se nezastaví, i když není otevřen žádný kohoutek, co dělat?

Pravděpodobně dochází k úniku na tlakovém potrubí nebo je vadný zpětný ventil. Zkontrolujte všechny spoje a vyčistěte zpětný ventil v komoře filtru. Pokud problém přetrvává, čerpadlo přejde do bezpečnostního režimu s ALARM PRESSURE SIDE.

Mohu používat čerpadlo s chlorovanou bazénovou vodou?

Ano, ale po použití propláchněte čerpadlo čistou vodou, aby se odstranily zbytky. Zařízení není vhodné pro slanou, písčitou vodu ani vodu s agresivními chemikáliemi.

Jak zazimovat čerpadlo?

Zcela vyprázdněte čerpadlo, potrubí a komoru filtru. Otevřete vypouštěcí šrouby (2 místa) pro odstranění vody. Skladujte zařízení v prostředí chráněném před mrazem.

Co znamená hlášení CHECK SUCTION SIDE?

Čerpadlo běží, ale po 20 sekundách nenasává vodu. Pokračuje v chodu v kontrolním režimu po dobu 90 sekund. Pokud voda nepřijde, aktivuje se ochrana proti suchému chodu. Zkontrolujte sání.

Mohu změnit jazyk displeje?

Ano, při prvním uvedení do provozu je displej v angličtině. Stiskněte MODE pro výběr jazyka, poté SET pro potvrzení. Jazyk můžete později změnit podržením MODE po dobu 3 sekund.

Jaká je maximální sací výška?

Manuál neuvádí přesnou hodnotu, ale pro optimální použití nepřekračujte 8 metrů. Nad 4 m použijte sací potrubí o průměru větším než 1 palec.

Může čerpadlo pracovat nepřetržitě?

Ne, zařízení není určeno k nepřetržitému provozu. Je určeno pro přerušované použití. Při dlouhodobém provozu s uzavřenou tlakovou stranou (>10 min) se voda může nebezpečně zahřát.

NÁVOD K OBSLUZE HWA 4500 Comfort AL-KO

K této příručce.... 91

Popis výrobku....91

Rozsah dodávky....92

Bezpečnostní upozornění...... 92

Montáž....93

Uvedení do provozu....93

Péče a údržba....94

Skladování....95

Hlášení na displeji....95

Pomoc při poruchách.... 97

Likvidace....98

Záruka....98

Prohlášení o shodě ES.... 99

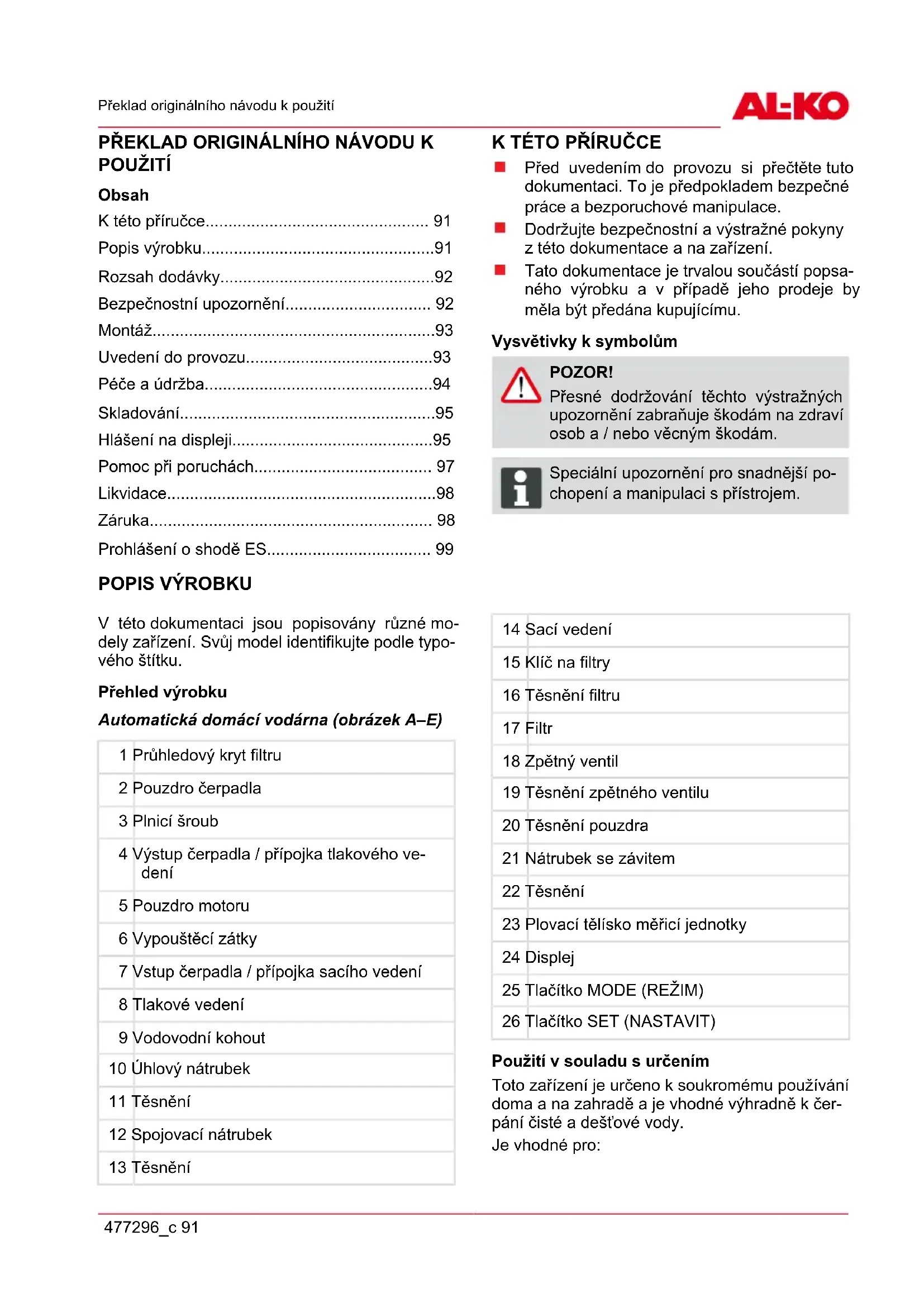

POPIS VÝROBKU

V této dokumentaci jsou popisovány různé modely zařízení. Svůj model identifikujte podle typového štítku.

Přehled výrobku

Automatická domácí vodárna (obrázek A–E)

1	Prühledový kryt filtru
2	Pouzdro čerpadla
3	Plnicí šroub
4	Výstup čerpadla / přípojka tlakového vedení
5	Pouzdro motoru
6	Vypouštěcí zátky
7	Vstup čerpadla / přípojka sacího vedení
8	Tlakové vedení
9	Vodovodní kohout
10	Úhlový nátrubek
11	Těsnění
12	Spojovací nátrubek
13	Těsnění

K TÉTO PŘÍRUČCE

Před uvedením do provozu si přečtěte tuto dokumentaci. To je předpokladem bezpečné práce a bezporuchové manipulace.
Dodržujte bezpečnostní a výstražné pokyny z této dokumentace a na zařízení.
Tato dokumentace je trvalou součástí popsaného výrobku a v případě jeho prodeje by měla být předána kupujícímu.

Vysvětivky k symbolům

POZOR!

Přesné dodržování těchto výstražných upozornění zabraňuje škodám na zdraví osob a / nebo věcným škodám.

Speciální upozornění pro snadnější po- chopení a manipulaci s přístrojem.

14	Sací vedení
15	Klíč na filtry
16	Těsnění filtru
17	Filtr
18	Zpětný ventil
19	Těsnění zpětného ventilu
20	Těsnění pouzdra
21	Nátrubek se závitem
22	Těsnění
23	Plovací tělísko měřicí jednotky
24	Displej
25	Tlačítko MODE (REŽIM)
26	Tlačítko SET (NASTAVIT)

Použití v souladu s určením

Toto zařízení je určeno k soukromému používání doma a na zahradě a je vhodné výhradně k čerpání čisté a dešťové vody.

Je vhodné pro:

cs

zavlažování zahrad a pozemků,
zásobování domu vodou,
zvyšování tlaku přívodu zásobování vodou.

Při zvyšování tlaku přívodu zásobování vodou je nutné respektovat místní předpisy. Informace získáte od svého odborného instalatéra.

Možné chybné použití

Domácí vodárna není vhodná k čerpání:

písčité vody, slané vody a znečištěné vody s obsahem textilu a papíru,
■ agresivních, žíravých, výbušných a těkavých chemikálií nebo kapalin,
■ kapalin s teplotou nad 35 °C.

Zařízení se nesmí používat k čerpání vody pro potraviny nebo nápoje.

Zařízení není vhodné pro trvalé používání.

ROZSAH DODÁVKY

Zařízení je dodáváno ve stavu provozní připravenosti s klíčem na kryt filtru, úhlovým nátrubkem a návodem k provozu.

Funkce

V případě popsaného zařízení se jedná o automaticky pracující čerpadlo. Čerpadlo se zapíná a vypíná v závislosti na tlaku (viz technické údaje). Jakmile se otevře místo odběru, čerpadlo nasává vodu přes vstup čerpadla (7) a přepracuje ji skrze přípojku tlakového vedení (4) na místo odběru. Cca 20 sekund po zavření místa odběru se čerpadlo automaticky vypne.

Tepelná ochrana

Přístroj je vybavený spínačem pro tepelnou ochranu, který při přehřívání vypne motor. Po vychladnutí v průběhu cca 15–20 minut se čerpadlo opět automaticky zapne.

Ochrana proti běhu na sucho

Zařízení obsahuje ochranu proti chodu na prázdno. Ochrana proti chodu na prázdno vypne čerpadlo po cca 90 sekundách, po přerušení nasávání vody nebo při poškození sacího vedení.

Tlakové čidlo

Zařízení je vybaveno tlakovým čidlem. Tímto čidlem se čerpadlo automaticky vypíná a zapíná.

Zobrazení displeje

K zobrazování provozních stavů a chybových hlášení je zařízení vybavené displejem (obr. E -24). Tlačítkem MODE (Režim) (E -25) lze volit různá nastavení a ukazatele a tlačítkem SET (Nastavit) (-26) je spouštět.

BEZPEČNOSTNÍ UPOZORNĚNÍ

POZOR!

Nebezpečí poranění

Používejte přístroj a prodlužovací kabel jen v technicky bezvadném stavu! Poškozené přístroje se nesmí provozovat. Bezpečnostní a ochranná zařízení se nesmí uvádět mimo provoz!

Děti a osoby, které nejsou seznámeny s návodem k obsluze, přístroj nesmějí používat.
Přístroj nikdy nezvedat, nepřepravovat nebo neupevňovat za připojovací kabel.
Změny prováděné svépomocí nebo přestavby jsou na přístroji zakázány.

Bezpečnost elektrických součástí

UPOZORNĚNÍ!

Nebezpečí při dotyku dílů vedoucích napěti!

Pokud je prodlužovací kabel poškozený nebo prodřený, vytáhněte zástrčku okamžitě ze zásuvky! Připojení doporučujeme provést přes ochranný spínač s jmenovitým svodovým proudem < 30 mA.

Pokud se v bazénu nebo zahradním je-zírku nacházejí osoby, nesmí být čerpadlo používáno.
Domácí síťové napětí musí souhlasit s údaji o síťovém napětí v technických údajích, nepoužívat jiné napájecí napětí.
Přístroj smí být provozován pouze s elektrickým zařízením dle normy DIN/VDE 0100, oddíl 737, 738 a 702. Pro zajištění je nutné instalovat ochranný spínač vodiče 10 A a ochranný spínač svodového proudu s jmenovitým svodovým proudem 10/30 mA.
Používejte pouze prodlužovací kabely, jež jsou určené pro používání venku – minimální průřez 1,5 mm ^2 . Kabelový buben vždy zcela odvinout.

Poškozené nebo zlomené prodlužovací kabely nesmějí být používány.

⇒ Před každým uvedením do provozu zkontrolujte stav svého prodlužovacího kabelu.

MONTÁŽ

POZOR!

Zařízení nefunguje správně, pokud leží místo odběru o 15 m výše než zařízení.

Sestavení přístroje

1. Připravte si rovné a pevné stanoviště.

2. Přístroj postavte vodorovně na místo bez rizika zaplavení.

⇒ Přístroj musí být chráněný před deštěm a přímým postřikem vodou.

Při denním provozu (automatický režim) si musíte stanovit vhodná opatření, které zabrání následným škodám při poruchách přístroje zaplavením místnosti.

Připojování sacího vedení

1. Zvolte délku sacího vedení (obr. B -14) tak, aby domácí vodárna nemohla běžet nasucho. Sací vedení se musí vždy nacházet alespoň 30 cm pod hladinou vody.

2. Připojte sací vedení. Přitom dávejte pozor na těsnost přípojky a nepoškod'te závit.

⇒ Na vstup čerpadla doporučujeme montáž flexibilních vedení (obr. A -7). Tímto způsobem nebude na domácí vodárnu vyvíjený mechanický tlak nebo tah.

1. Položení sacího vedení s trvalým stoupáním (spádem).

Pokud sací výška činí více než 4 m, je nutné namontovat sací hadici s průměrem větším než 1". Doporučujeme použití sací sady se sací hadicí, sacím košem a zpětnou klapkou společnosti AL-KO. Zeptejte se svého odborného prodejce.

Montáž tlakového vedení

1. Do výstupu čerpadla (obr. A–4) našroubujte spojovací nátrubek (obr. B–12) s kulatým těs-něním (obr. B–13).
2. Na spojovací nátrubek (obr. B–12) našroubujte úhlový nátrubek (obr. B–10) s těsněním (obr. B–11) a úhlový nátrubek natočte do požadovaného směru.
3. Tlakové vedení (obr. B–8) upevněte na úhlový nátrubek (obr. B–10).

UVEDENÍ DO PROVOZU

Při prvním uvedení do provozu se na displeji (obr. E -24) zobrazí veškeré informace v anglickém jazyce. Požadovaný jazyk zvolíte tlačítkem MODE (-25) a potvrdíte tlačítkem SET (-26).

Naplnění zařízení

POZOR!

Chod na sucho čerpadlo ničí! Čerpadlo je nutné před uvedením do provozu naplnit až po úroveň přetečení, čímž může docházet k nasávání.

1. Otevřete plnicí šroub (obr. A–3) s filtračním klíčem.
2. Plnicím šroubem naplňte vodu, dokud není dosaženo označení na pouzdru čerpadla.
3. Plnicí šroub opět našroubujte.

Pro zkrácení doby nasávání naplňte před našroubováním sací hadici vodou.

První uvedení zařízení do provozu

1. Otevřete uzávěr v tlakovém vedení (ventil, stříkací tryska, vodovodní kohout).
2. Sítovou zástrčku připojovacího kabelu zastrčte do zásuvky.

⇒ Čerpadlo začne čerpat.

1. Jakmile se ve vytékající vodě již nenachází vzduch, zavřete uzávěr v tlakovém vedení.

⇒ Bez průtoku po poklesu tlaku se čerpadlo automaticky vypne.
⇒ Automatická domácí vodárna je připravena k provozu. Na displeji se zobrazí AUTO O a FLOW O.

Provoz

1. Uvedte zařízení do provozu dle popisu (první uvedení zařízení do provozu).

→ Automatická domácí vodárna je ov-ládána elektronicky a po prvním uvedení do provozu pracuje plně automaticky.

1. Při odběr vody na straně výtlaku se čerpadlo zapne. Na displeji se zobrazí ON X a PRESSURE a skutečný tlak.

Pokud po 20 sekundách sací vedení nenasává vodu, přejde čerpadlo do kontrolního režimu. Čerpadlo při tom běží dál a na displeji se zobrazí CHECK SUCTION SIDE.

Pokud po cca 90 sekundách nebude sacím vedením (obr. B–14) čerpána voda, ochrana proti chodu nasucho čerpadlo vypne a na displeji se zobrazí hlášení ALARM a SUCTION SIDE. Hledání chyb a jejich odstranění viz Pomoc při poruchách.

Pokud se čerpadlo často zapíná a vypíná, přestože nedošlo k od-běru vody, z důvody ochrany proti přehřátí se vypne a na displeji se zo-brazí ALARM a PRESSURE SIDE. Příčina chyby a její odstranění viz Pomoc při poruchách.

Vypnutí čerpadla

1. Sít'ovou zástrčku vytáhněte ze zásuvky.
2. Zavřete uzávěry v tlakovém vedení (ventily, stříkací trysky, vodovodní kohout).

UPOZORNĚNÍ!

Nebezpečí zranění horkou vodou.

Při delším provozu proti uzavřené tlakové části (> 10 mm) se voda může v čerpadle silně zahřát a nekontrolovatelně uniknout! Přístroj odpojte od sítě a čerpadlo s vodou nechte vychladnout. Přístroj uveďte do provozu opět až po odstranění veškerých nedostatků!

Nebezpečí zranění horkou vodou může vzniknout při:

neodborné instalaci,
uzavřené tlakové části,
nedostatku vody v sacím vedení nebo
vadném tlakovém spínači.

Prevence

1. Přístroj odpojte od sítě a čerpadlo s vodou nechte vychladnout.
2. Zkontrolujte prístroj, instalaci a stav vody.
3. Přístroj uved'te do provozu opět až po odstranění veškerých nedostatků!

PÉČE A ÚDRŽBA

POZOR!

Před započetím všech činností údržby a péče je nutné čerpadlo odpojit od sítě. Sít'ovou zástrčku vytáhněte ze zásuvky.

Vymývání čerpadla

Po čerpání chlorované bazénové vody nebo kapalin, které zanechávají zbytky, je nutné čerpadlo vypláchnout čistou vodou.

Čištění filtru

1. Odšroubujte vypouštěcí šroub obsahu filtru (obr. A–6) otvoru pro vyprázdnění, vyprázdněte obsah filtru a otvor pro vyprázdnění opět zavřete.
2. Prühledový kryt filtru (obr. A–1) odšroubujte pomocí klíče pro filtr (obr. C–15/D).
3. Filtr (obr. C -16/C-17) vyjměte z pouzdra filtru (obr. A–2) a vyčistěte pod tekoucí vodou.
4. Vyčistěte pouzdro filtru a průhledový kryt.
5. Před montáží filtru zkontrolujte případné poškození těsnění filtru (obr. C–16) a těsnění pouzdra (obr. C–20), pokud je potřeba, nahradťe je.
6. Namontujte filtr, našroubujte prühledový kryt filtru a dotáhněte klíčem na filtr na pevnost dotažení rukou.

Čištění zpětného ventilu

1. Demontáž a montáž filtru (viz odstavec „Čištění filtru“).
2. Zpětný ventil (obr. C–18) vyšroubujte a vyčistěte pod tekoucí vodou.
3. Těsnění (obr. C–19) v případě potřeby nahradte.
4. Namontujte zpětný ventil.

Plovací tělísko

1. Tlakové vedení (obr. B–8) s úhlovým nátrubkem (obr. B–10) a spojovacím nátrubkem (obr. B–12) vyšroubujte.
2. Vyšroubujte nátrubek se závitem (obr. D–21) s těsněním (obr. D–22). Označte montážní polohu plovacího tělíská (obr. D–23). Plovací tělíská vytáhněte a očistěte.
3. Plovací tělísko opět namontujte – dávejte pozor na montážní polohu (obr. D).

Odstraňování zanesení

1. Přístroj odpojte od sítě a zajistěte proti opě- tovnému zapojení.
2. Odstraňte sací hadici na přívodu čerpadla.

3. Tlakovou hadici připojte k vodovodnímu vedení.

4. Pouzdrem čerpadla nechte protékat vodu, dokud se zanesení neuvolní.

5. Krátkým zapnutím zkontrolujte, zda se čerpadlo otáčí volně.
6. Přístroj opět uvedte do provozu dle popisu.

SKLADOVÁNÍ

Hrozí-li nebezpečí zamrznutí, je nutné celý systém vyprázdnit (čerpadlo, vedení, zásobník a obsah filtru).

1. Vyprázdněte sací (obr. B–14) a tlakové vedení (obr. B–8).
2. Vyšroubujte vypouštěcí šroub obsahu filtru (obr. A -6/A-6a) a nechte vodu z čerpadla vytéct.
3. Vypouštěcí šrouby (obr. A–6/A-6a) opět zašroubujte a čerpadlo, vedení a zásobník uložte mimo ohrožení zmrznutí.

HLÁŠENÍ NA DISPLEJI

Při prvním uvedení do provozu se na obrazovce zobrazují veškeré informace v anglickém jazyce.
Veškeré funkce lze spouštět tlačítkem MODE. Spuštěná zobrazení/funkce se potvrzují tlačítkem SET.

Informace zobrazené v druhém řádku displeje jsou částečně provedeny jako běžící texty, které plynule probíhají jako informace.

Normální provozu a doplňkové funkce

Nastavení jazyka

Hlášení displeje Stav sepnutí Funkce/opatření

Čerpadlo je v provozu, nebo čerpadlo je vypnuté

Tlačítko MODE stiskněte po dobu delší než 3 sekundy, aktivuje se jazyk pro obsluhu. Stisknutím tlačítka MODE (30) se změní jazyk pro obsluhu. Nový jazyk pro obsluhu potvrdíte tlačítkem SET.

První uvedení zařízení do provozu

Hlášení displeje Stav sepnutí Funkce/opatření

Čerpadlo je připraveno k provozu

Při odběru vody se čerpadlo rozběhne automaticky.

Čerpadlo běží v normálním provozu

Hlášení displeje Stav sepnutí Funkce/opatření

Čerpadlo běží v normálním provozu

ZAPNUT X MODETLAK2,0 BAR SET	Čerpadlo je zapnuté a do-pravuje vodu.⇒ Zobrazí se tlak.
ZAPNUT X MODEPRUTOK3300 L/H SET	Čerpadlo je zapnuté a do-pravuje vodu.⇒ Zobrazí se tlak.
Otáčející se „X“ za hlášením ON symbolizuje Čerpadlo ZAP

Čerpadlo je v automatickém provozu, nečerpá

Hlášení displeje Stav sepnutí Funkce/opatření
AUTO 0MODEPRUTOK0 L/HSET	Čerpadlo je zapnuté, avšak dopravuje vodu.⇒ Nemá žádný průtok; zo-brazuje se 0 l/h.	Při otevření tlakového vedení (ventily, stříkací trysky, vodovodní kohout) se čerpadlo automaticky rozběhne.
AUTO 0MODETLAK4,0 BARSET	Čerpadlo je zapnuté, avšak dopravuje vodu.⇒ Zobrazí se tlak.	Při otevření tlakového vedení (ventily, stříkací trysky, vodovodní kohout) se čerpadlo automaticky rozběhne.
0 za hlášením AUTO symbolizuje Čerpadlo VYP

Zobrazení dopravovaného množství

Následující informace jsou přístupné po stisknutí tlačítka MODE v provozu (ON) i ve stavu AUTO.
Hlášení displeje Stav sepnutí Funkce/opatření
AUTO 0MODECELKOVE M98 m3SET	⇒ Hlášení dosavadního čerpaného množství vody.
AUTO 0MODEDILCI MNOZ12,5 m3SET	⇒ Zobrazení dosavad- ního dílčího čerpaného množství vody.	Pro vyresetování na nulu stiskněte tlačítko SET.
Přepnutí mezi zobrazením tlaku a průtoku a čerpaného množství pomocí tlačítka MODE.

POMOC PŘI PORUCHÁCH

UPOZORNĚNÍ!

Před odstraňováním poruchy vytáhněte síťovou zástrčku. Chybu v elektrickém zařízení nechte odstranit odborným elektrikářem.

Porucha Příčina Odstranění
Hnací motor čerpadla neběží.	Není k dispozici síťové na-pětí.	Zkontrolujte pojistky a přívod proudu.
	Tlak a průtok jsou mimo nor-mální hodnoty, čerpadlo však běží dál.	Hlášení se objeví po 20 s. Čerpadlo se 90 s pokouší samo chybu odstranit.Žádné opatření není nutné.Pokud chyba přetrvává i po 90 s, čerpadlo se z důvodu ochrany před chodem na su-cho vypne.
	Čerpadlo se z důvodu och-rany před chodem na sucho vypne.	Chyba je na sací straně.Po odstranění chyby potvrďte tlačítkem SET. Čerpadlo se poté znovu rozběhne. Pozor na horkou vodu při opětovném rozběhu.
	Netěsnost na sací straně. Zkontrolujte sací ventil a sací hadici.
	Netěsnost sklíčka filtru. Zkontrolujte těsnění sklíčka filtru, dotáhněte sklíčko filtru.
	Netěsnost vypouštěcího šroubu obsahu filtru.	Zkontrolujte vypouštěcí šroub, dotáhněte jej.
	Konec hadice není ve vodě, nádoba s vodou (např. cis-terna nebo studna) prázdná.Čerpadlo nasává vzduch.	Sací vedení se vždy musí nacházet alespoň 30 cm pod hladinou vody.
	Filtr je silně znečištěný. Vyčistěte filtr.
	Zanesení sací části Odstraňte nečistoty v sací části.
	Průtok nižší než 300 l/h. Zvyšte průtok.
	Čerpadlo se často zapíná a vypíná, přestože nedošlo k odběru vody.⇒ Čerpadlo se z důvodu ochrany před přehřátím vypne.	Na sací straně je chyba, např. netěsnost. Příčinou poklesu tlaku v systému mohou být i malé netěsnosti na vodních kohoutech a toaletách.Zkontrolujte těsnost sacího vedení a spotře-bičů.Zkontrolujte a vyčistěte zpětný ventil (18) v obsahu filtru.Po odstranění potvrďte chybu tlačítkem SET, čerpadlo se opět rozběhne.Pozor na horkou vodu při opětovném roz-běhu!

U neopravitelných poruch se prosím obrat'te na naši příslušnou zákaznickou službu.

LIKVIDACE

Vysloužilé prístroje, baterie nebo akumulátory nelikvidujte s domovním odpadem!

Obal, přístroj a příslušenství jsou vyrobeny z recyklovatelného amteriálu a likvidují se odpovídajícím způsobem.

ZÁRUKA

Případné materiálové nebo výrobní vady na přístroji odstraníme během zákonné promlčecí lhůty pro nároky na odstranění vad podle naší volby opravou nebo dodáním náhradního výrobku. Promlčecí lhůta je určena právem dané země, ve které byl přístroj zakoupen.

Náš příslib záruky platí jen v případě:

• řádné manipulace s přístrojem
  ■ dodržování návodu k obsluze
• použití originálních náhradních dílů

Záruka zaniká v případě:

pokusů o opravu přístroje
■ technických úprav přístroje
použití v rozporu s určením (např. komerčního nebo komunálního použití)

Ze záruky jsou vyloučeny:

poškození nátěru způsobená běžným opotřebením
díly podléhající opotřebení, které jsou označeny na seznamu náhradních dílů orámováním [xxx xxx (x)]
- Spalovací motory – pro ty platí vlastní záruční ustanovení příslušného výrobce motoru

Záruční doba počíná běžet dnem nákupu koncovým odběratelem. Určující je datum na originálním dokladu o koupi. V případě uplatnění záruky se prosím obraťte s tímto prohlášením o záruce a dokladem o koupi na svého prodejce nebo nejbližší autorizovaný zákaznický servis. Tímto příslibem záruky zůstávají zákonné nároky kupujícího na odstranění vady vůči prodávajícímu nedotčeny.

PROHLÁŠENÍ O SHODĚ ES

Tímto prohlašujeme, že tento výrobek, který byl námi uvedený do oběhu, odpovídá provedení podle požadavků harmonizovaných směrnic EU, bezpečnostních norem EU a produktových standardů.

Výrobek Typ Výrobce

Domácí vodárna

Sériové číslo

G3043045

HWA 4000 comfort

HWA 4500 comfort

HWA 6000/5 Premium

AL-KO Geräte GmbH

Ichenhauser Str. 14

D-89359 Kötz

Odpovědný zástupce Směrnice EU Harmonizované normy

Andreas Hedrich

Ichenhauser Str. 14

D-89359 Kötz

2014/35/EU

2014/30/EU

2000/14/EU (13)

2011/65/EU

EN 60335-1:2012

EN 60335-2-41:2012

EN 62233:2008

EN 55014-1:2012

EN 55014-2:2016

EN 61000-3-2:2014

EN 61000-3-3:2014

Hladina akustického výkonu

EN ISO 3744

HWA 4000 comfort

naměřeno: 80 dB(A)

zaručeno: 82 dB(A)

HWA 4500 comfort

naměřeno: 81 dB(A)

zaručeno: 83 dB(A)

HWA 6000/5 Premium

naměřeno: 73 dB(A)

zaručeno: 75 dB(A)

2015

Posouzení shody

2000/14/ES Příloha V

PREKLAD ORIGINÁLNEHO NÁVODU NA POUŽITIE

Obsah

O tomto návode.... 100

Bezpečnostné pokyny....101

Montáž....102

Čerpadlo sa po cca 20 sekundách po zatvorení miesta odberu automaticky vypne.

Tepelná ochrana

Montáž tlakového vedenia

1. Do výstupu čerpadla (obr. A-4) naskrutkujte spojovací nátrubok (obr. B-12) s okrúhlym tesnením (obr. B-13).
2. Na spojovací nátrubok (obr. B-12) naskrutku-jte uhlový nátrubok (obr. B-10) s tesnením (obr. B-11) a uhlový nátrubok natočte do požadovaného smeru.
3. Upevnite tlakové vedenie (obr. B -8) na uhlový nátrubok (obr. B-10).

UVEDENIE DO PREVÁDZKY

→ Čerpadlo začne čerpat'.

Pred začatím všetkých činností údržby a starostlivosti je nutné čerpadlo odpojit' od siete. Sieťovú zástrčku vytiahnite zo zá- suvky.

Vymývanie čerpadla

Odstraňovanie zanesení

Ak hrozí nebezpečenstvo zamrznutia, je nutné celý systém vyprázdnit' (čerpadlo, vedenie, zásobník a obsah filtra).

1. Vyprázdnite sacie (obr. B-14) a tlakové vedenie (obr. B-8).
2. Vyskrutkujte vypúšťaciu skrutku obsahu filtra (obr. A -6/A-6a) a nechajte vodu z čerpadla vytiečt'.
3. Vypúšťacie skrutky (obr. A-6/A-6a) opät zask-rutkujte a čerpadlo, vedenie a zásobník uložte mimo ohrozenie zamrznutím.

HLÁSENIA NA DISPLEJI

Čerpadlo v automatickom režime, nečerpá

Zobrazenie displeja	Stav zopnutia Funkcie/opatrenia
	Čerpadlo je zapnuté, ale aj tak nečerpá vodu.⇒ Nie je prietok; zobrazuje sa 0 l/h.	Pri otvorení tlakového vedenia (ventily, striekacie dýzy, vodovodný kohútik...) sa čerpadlo automaticky spustí.
	Čerpadlo je zapnuté, ale aj tak nečerpá vodu.⇒ Tlak sa zobrazí.	Pri otvorení tlakového vedenia (ventily, striekacie dýzy, vodovodný kohútik...) sa čerpadlo automaticky spustí.
0 za hlásením AUTO symbolizuje Čerpadlo je vypnuté

Pred odstraňovaním poruchy vytiahnite sietovú zástrčku. Pred odstraňovaním poruchy vytiahnite sietovú zástrčku.

Po odstránení poruchy potvrdte pomo-cou tlačidla SET - čerpadlo sa potom opät' spustí.

Záruku poskytujeme len pri:
