GEBRUIKSAANWIJZING TS 400 ECO AL-KO

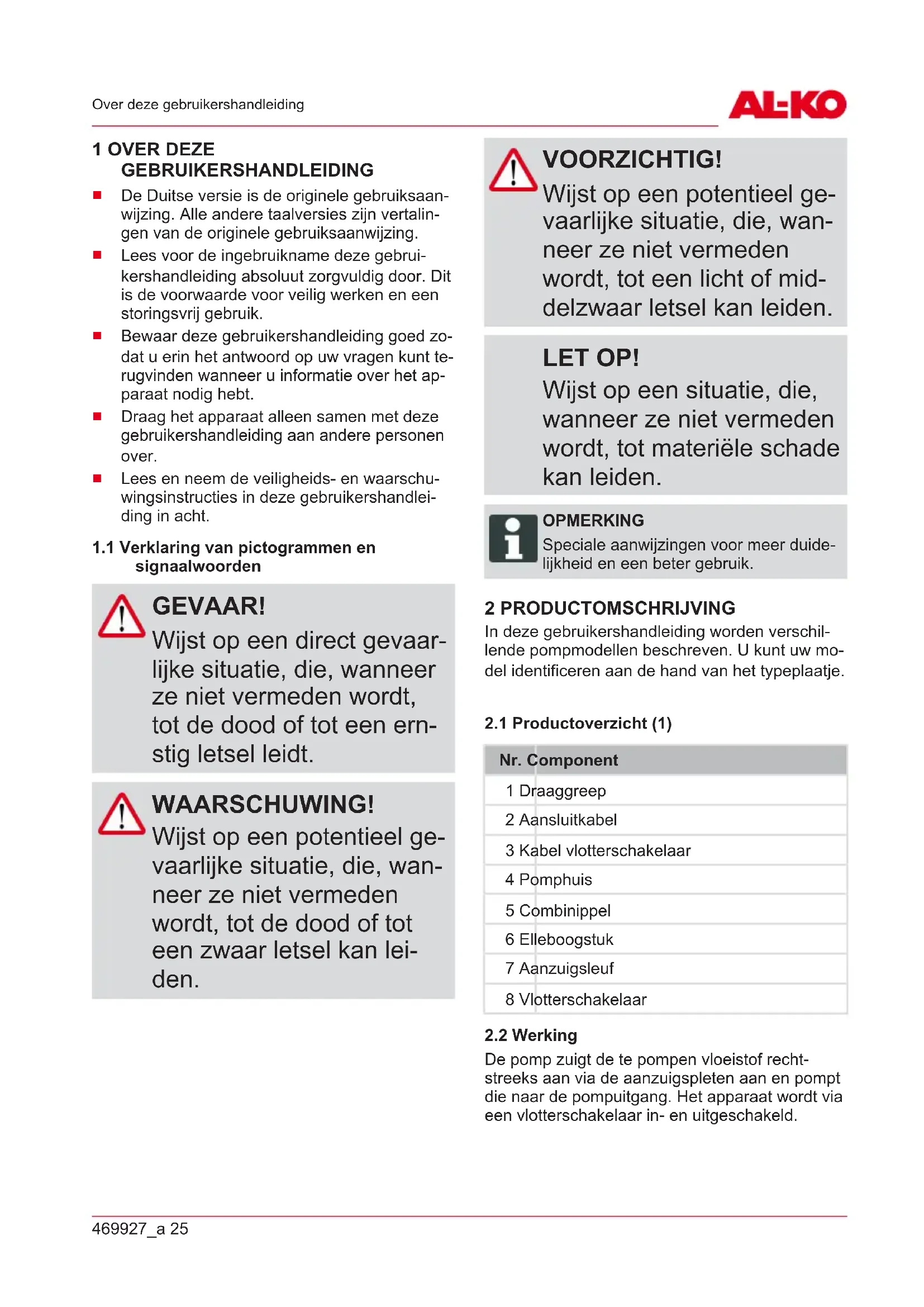

Vertaling van de originele gebruikershandleiding

De Duitse versie is de originele gebruiksaan- wijzing. Alle andere taalversies zijn vertalin- gen van de originele gebruiksaanwijzing.

Lees voor de ingebruikname deze gebrui- kershandleiding absoluut zorgvuldig door. Dit is de voorwaarde voor veilig werken en een storingsvrij gebruik.

Bewaar deze gebruikershandleiding goed zo- dat u erin het antwoord op uw vragen kunt te- rugvinden wanneer u informatie over het ap- paraat nodig hebt.

Draag het apparaat alleen samen met deze gebruikershandleiding aan andere personen over.

Lees en neem de veiligheids- en waarschu- wingsinstructies in deze gebruikershandlei- ding in acht.

1.1 Verklaring van pictogrammen en

signaalwoorden GEVAAR! Wijst op een direct gevaar- lijke situatie, die, wanneer ze niet vermeden wordt, tot de dood of tot een ern- stig letsel leidt. WAARSCHUWING! Wijst op een potentieel ge- vaarlijke situatie, die, wan- neer ze niet vermeden wordt, tot de dood of tot een zwaar letsel kan lei- den. VOORZICHTIG! Wijst op een potentieel ge- vaarlijke situatie, die, wan- neer ze niet vermeden wordt, tot een licht of mid- delzwaar letsel kan leiden. LET OP! Wijst op een situatie, die, wanneer ze niet vermeden wordt, tot materiële schade kan leiden. OPMERKING Speciale aanwijzingen voor meer duide- lijkheid en een beter gebruik. 2 PRODUCTOMSCHRIJVING In deze gebruikershandleiding worden verschil- lende pompmodellen beschreven. U kunt uw mo- del identificeren aan de hand van het typeplaatje.

2.1 Productoverzicht (1)

Nr. Component 1 Draaggreep 2 Aansluitkabel 3 Kabel vlotterschakelaar 4 Pomphuis 5 Combinippel 6 Elleboogstuk 7 Aanzuigsleuf 8 Vlotterschakelaar

De pomp zuigt de te pompen vloeistof recht- streeks aan via de aanzuigspleten aan en pompt die naar de pompuitgang. Het apparaat wordt via een vlotterschakelaar in- en uitgeschakeld.NL

26 TK 250 ECO | TS 400 ECO

Veiligheidsinstructies

2.3 Thermische beveiliging

De pomp is uitgevoerd met een thermische be- veiliging die de motor uitschakelt bij oververhit- ting. Na een afkoelfase van circa 15 - 20 minuten schakelt de pomp weer automatisch in. Gebruik de pomp uitsluitend wanneer hij volko- men is ondergedompeld.

2.4 Reglementair gebruik

De pomp is bestemd voor particulier gebruik in huis en tuin. Hij mag alleen worden gebruikt bin- nen de grenswaarden en overeenkomstig de technische gegevens. De pomp is geschikt voor:

afvoeren van water na een overstroming

het rond- en leegpompen van reservoirs (bijv. zwembassins)

uitpompen van water uit bronnen en schach- ten

ontwateren van draineringen en zinkputten.

uitsluitend bij pomp TS 400 ECO De pomp is uitsluitend geschikt voor het pompen van de volgende vloeistoffen:

chloorhoudend water (zoals in zwembassins)

vuilwater met max. 5 % aan zwevende deel- tjes en een max. korrelgrootte van 30 mm doorsnede.

uitsluitend bij pomp TS 400 ECO Elke andere of verder strekkende toepassing wordt beschouwd als niet overeenkomstig het ge- bruiksdoel.

2.5 Mogelijk foutief gebruik

De pomp mag niet worden ingezet voor continue werking. De pomp is niet geschikt voor het ver- pompen van:

vloeibare levensmiddelen

bijtende vloeistoffen, chemicaliën

bijtende, brandbare, explosieve of gas produ- cerende chemicaliën of vloeistoffen

vloeistoffen die warmer zijn dan 35 °C

uitsluitend bij pomp TK 250 ECO

VEILIGHEIDSINSTRUCTIES WAARSCHUWING! Risico op letsel Defecte en buiten werking gestelde veiligheids- en beveiligingsvoorzieningen kunnen tot ernstig letsel leiden.

Laat defecte veiligheids- en beveiligingsvoorzie- ningen repareren.

De beschermings- en beveiligingsvoorzienin- gen nooit buiten werking stellen.

De pomp mag nooit aan de aansluitkabel worden opgetild, vervoerd of bevestigd.

Het eigenhandig aanbrengen van veranderingen of ombou- wen van de pomp is verbo- den.

De pomp en de verlengkabel uitsluitend in onbeschadigde hoedanigheid gebruiken. Be- schadigde pompen mogen niet worden gebruikt.469927_a 27 Veiligheidsinstructies

Deze pomp kan door kinderen van ouder dan 8 jaar en door personen met fysieke, senso- rische of mentale beperkingen of gebrek aan ervaring en kennis worden gebruikt, mits zij onder toezicht staan of voorgelicht zijn over het veili- ge gebruik van de pomp en de gevaren begrijpen die er- van uit kunnen gaan. Kinde- ren mogen niet met de pomp spelen. Reiniging en onder- houd mogen niet door kinde- ren zonder toezicht uitgevoerd worden.

Personen met zeer sterke en complexe beperkingen kun- nen behoeften hebben die bo- ven de hier beschreven aan- wijzingen uit gaan.

Houd een veiligheidsafstand t.o.v. dieren of schakel de pomp uit als er dieren in de buurt komen.

3.1 Elektrische veiligheid

GEVAAR! Risico bij het aanraken van stroomvoerende on- derdelen! Een defect aan de pomp of aan de verlengkabel kan ernstig letsel veroorzaken!

Neem de stekker on- middellijk uit het stop- contact.

Sluit het apparaat via een FI-veiligheidsscha- kelaar met een nomina- le foutstroom < 30 mA aan.

Wanneer er zich personen in het zwembad of de tuinvijver bevinden, mag de pomp niet worden bediend.

De netspanning in huis moet overeenstemmen met de ver- meldingen voor netspanning in de Technische Gegevens; gebruik geen andere voe- dingsspanning.NL

De pomp mag uitsluitend wor- den gebruikt met een elektri- sche inrichting die voldoet aan de vereisten vermeld in DIN/ VDE 0100, Paragraaf 737, 738 en 702. Ter beveiliging moet een hoofdschakelaar van 10 A en een aardlekscha- kelaar met een nominale lek- stroom van 10/30 mA worden geïnstalleerd.

Gebruik alleen een verlen- gingskabel die geschikt is voor gebruik buitenshuis en met een minimale doorsnede van 1,5 mm

. Wikkel een ka- beltrommel altijd helemaal af.

Beschadigde of sterk ver- slechterde verlengingskabels mogen niet gebruikt worden.

Vooraf aan de ingebruik- stelling de hoedanigheid van uw verlengkabel con- troleren. 4 MONTAGE

4.1 Drukleiding monteren (1)

1. Aansluithoek (6) in de pompuitgang draaien.

2. Combinatiefitting (5) in de aansluithoek draai-

3. Slang aan de combinatiefitting bevestigen.

OPMERKING De combinatiefitting kan worden afge- sneden naargelang de gekozen slan- gaansluiting. Gebruik een zo groot mo- gelijke slangdiameter. 5 INGEBRUIKNAME

LET OP! Gevaar voor overstro- ming! Bij storingen aan de pomp kan er water vrijkomen en gevolgschade door over- stroming veroorzaken.

Voorkom door geschikte maatregelen dat bij een storing aan de pomp ge- volgschade door over- stroming zou kunnen optreden.

Gebruik de pomp aan een touw hangend of let op een veilige stand van de pomp.

Gebruik de pomp uitsluitend wanneer deze volkomen is ondergedompeld.

Houd voldoende afstand aan ten opzichte van de onder- grond.

Laat de pomp nooit draaien terwijl de drukleiding is afge- sloten.

Let bij gebruik in zinkputten steeds op de afdoende di- mensionering.

Zorg dat de put voor lopende mensen en dieren steeds vei- lig is afgedekt.469927_a 29 Bediening 6 BEDIENING

6.1 Aanzetten van de pomp (2)

LET OP! Gevaar voor schade aan het apparaat! De pomp mag geen vaste bestanddelen aanzuigen. Door zand en andere schurende bestanddelen in de verpompte vloeistof raakt de pomp defect.

Let erop dat er geen vaste voorwerpen in het te pompen medium te- recht kunnen komen. OPMERKING Gebruik bij een modderige, zandige of steenachtige ondergrond een geschikte plaat om de pomp veilig op te plaatsen.

1. Voedingskabel geheel afrollen.

2. Controleer of elektrische aansluitpunten veilig

zijn aangebracht en niet nat kunnen worden.

3. KLempositie wijzigen en de schakelpunten

van de vlotterschakelaar (8) individueel af- stellen.

4. Kabel van de vlotterschakelaar aan het

pomphuis vastklemmen. Aanbevolen kabel- lengte van vlotterschakelaar ca. 120 mm.

5. Dompelpomp langzaam in de te pompen

vloeistof dompelen. Houd de dompelpomp hierbij iets schuin zodat eventueel ingesloten lucht kan ontsnappen.

6. Stekker in het stopcontact steken.

De dompelpomp schakelt via de vlotterscha- kelaar bij het bereiken van een bepaalde wa- terstand automatisch in en bij het dalen van de waterstand tot uitschakelhoogte automa- tisch uit.

6.2 Pomp uitschakelen

1. Trek de lichtnetstekker uit het stopcontact.

6.3 Afpompen tot op restwaterhoogte

LET OP! Gevaar voor schade aan het apparaat! Bij het afpompen is er kans dat de pomp droog- loopt en er daardoor scha- de aan het apparaat op- treedt.

Bij het afpompen tot restwaterhoogte moet de pomp voortdurend worden gecontroleerd om te voorkomen dat de pomp droog loopt.

Zet de pomp bij het be- reiken van de restwater- hoogte door loshalen van de lichtnetstekker buiten bedrijf. Voor afpompen tot op restwaterhoogte moet de vlotterschakelaar handmatig worden bediend:

1. Trek de lichtnetstekker uit het stopcontact.

2. Vlotterschakelaar naar boven leggen en be-

3. Stekker in het stopcontact steken. De pomp

schakelt in en begint te pompen. OPMERKING Zodra het waterniveau onder de restwa- terhoogte komt, zal de pomp lucht gaan aanzuigen. In dat geval moet de pomp bij stijgende waterstand en alvorens in te schakelen eerst worden ontlucht.NL

30 TK 250 ECO | TS 400 ECO

Onderhoud en verzorging

7 ONDERHOUD EN VERZORGING

7.1 Reinigen van de pomp

OPMERKING Na het verpompen van chloorhoudend zwembadwater of vloeistoffen die resten achterlaten, moet de pomp met schoon water worden doorgespoeld.

1. Reinig de aanzuigsleuf van de zuigvoet in-

dien nodig met schoon water. 8 OPSLAG OPMERKING Bij gevaar voor vorst moet het systeem volledig geleegd en de pomp op een vorstveilige plek bewaarde worden. 9 VERWIJDEREN Elektrische en elektronische apparaten ho- ren niet bij het gewone afval, maar moeten afzonderlijk worden gerecycled! Verpakking, apparaat en toebehoren zijn vervaar- digd van materialen die voor hergebruik geschikt zijn. Verwijder deze daarom dienovereenkomstig.

10 HULP BIJ STORINGEN

GEVAAR! Gevaar voor elektrische schok! Bij werkzaamheden aan de pomp is er gevaar voor een elektrische schok.

Haal bij werkzaamhe- den voor het verhelpen van storingen altijd eerst de stekker los.

Laat een storing in de elektrische installatie verhelpen door een des- kundig elektrotechnicus. Storing Mogelijke oorzaak Oplossing Motor draait niet. Pomprotor geblokkeerd. Verwijder de vervuiling aan de aanzuigzijde. Reinig met ge- schikt gereed- schap via de opening aan de achterkant van de motorbehui- zing. Thermische beveiliging ging over tot uitschakeling. Wacht tot de thermische be- veiliging de pomp weer in- schakelt. Let op de maximale temperatuur van de te verpom- pen vloeistof. Laat de pomp nakijken. Geen net- spanning aanwezig. Controleer de zekeringen; laat de stroomvoor- ziening controle- ren door een deskundig elek- trotechnicus. Vlotterscha- kelaar scha- kelt niet bij stijgende wa- terstand. Lever de pomp af bij een AL-KO onderhoudsdea- ler. Pomp draait maar ver- pompt geen vloeistof. Lucht aanwe- zig in pomp- huis. Ontlucht de pomp door deze schuin te hou- den. Verstopping in de aan- zuigzijde. Verwijder de vervuiling aan de aanzuigzijde. Drukleiding gesloten. Open de druklei- ding. Drukslang af- gekneld. Breng de drukslang in or- de.469927_a 31 Klantenservice/service centre Storing Mogelijke oorzaak Oplossing Gepompte waterhoe- veelheid is te klein Slangdiame- ter te gering. Gebruik een drukslang met grotere diame- ter. Verstopping in de aan- zuigzijde. Verwijder de vervuiling aan de aanzuigzijde. Hoogte pomptraject te groot. Let op de max. pomptraject- hoogte, zie de technische ge- gevens! OPMERKING Neem contact op met onze deskundige klantenservice wanneer storingen niet kunnen worden verholpen. 11 KLANTENSERVICE/SERVICE CENTRE Voor vragen over garantie, reparatie of reserve- onderdelen kunt u contact opnemen met het dichtstbijzijnde AL-KOservice centre. Deze vindt u op internet op het volgende adres: www.al-ko.com/service-contactsNL

32 TK 250 ECO | TS 400 ECO

Garantie 12 GARANTIE Eventueel binnen de wettelijke termijn voor aansprakelijkheid optredende materiaal- of fabricagefouten van het apparaat worden naar eigen oordeel door ons verholpen, hetzij door reparatie of door levering van een vervangend apparaat. De geldende termijn voor aansprakelijkheid hangt in elk geval af van de wetgeving in het land waarin het apparaat werd aangeschaft. Onze garantie geldt alleen bij:

naleving van deze gebruikershandleiding

Gebruik van originele reserveonderdelen De garantie vervalt bij:

Eigenhandig uitgevoerde reparatiepogingen

Eigenhandig aangebrachte technische wijzi- gingen

Gebruik voor andere doeleinden dan het ge- bruiksdoel Van de garantie zijn uitgesloten:

lakschade opgetreden als gevolg van normaal gebruik

Slijtageonderdelen die op de reserveonderdelenkaart met een kader xxxxxx (x) zijn aangeduid De garantietermijn begint bij de aanschaf door de eerste eindgebruiker. Maatgevend is daarbij de da- tum op de kassabon. Ga met deze garantieverklaring en de originele kassabon naar uw dealer of naar de dichtstbijzijnde klantenservice. Deze verklaring laat het vorderingsrecht van de koper jegens de ver- koper wegens defecten aan het apparaat onverlet.
