BRUKSANVISNING TS 400 ECO AL-KO

ÖVERSÄTTNING AV ORIGINALBRUKSANVISNING Innehållsförteckning

1 Om denna bruksanvisning 124
1.1 Teckenförklaring och signalord 124
2 Produktbeskrivning 124
2.1 Produktöversikt (1) 124
2.2 Funktion.... 124
2.3 Termoskydd.... 124
2.4 Avsedd användning.... 124
2.5 Möjlig felanvändning.... 125
3 Säkerhetsanvisningar 125
3.1 Elsäkerhet 126
4 Montering.... 127
4.1 Montera tryckledning (bild 1).... 127
5 Start 127
5.1 Säkerhet 127
6 Användning.... 128
6.1 Sätta på pumpen (2).... 128
6.2 Stänga av pumpen 128
6.3 Bortpumpning av restvattenhöjden.... 128
7 Underhåll och skötsel 128
7.1 Rengöra pumpen.... 128
8 Förvaring.... 129
9 Avfallshantering 129
10 Felavhjälpning.... 129
11 Kundtjänst/service 130
12 Garanti 131
13 EG-försäkran om överensstämmelse 131

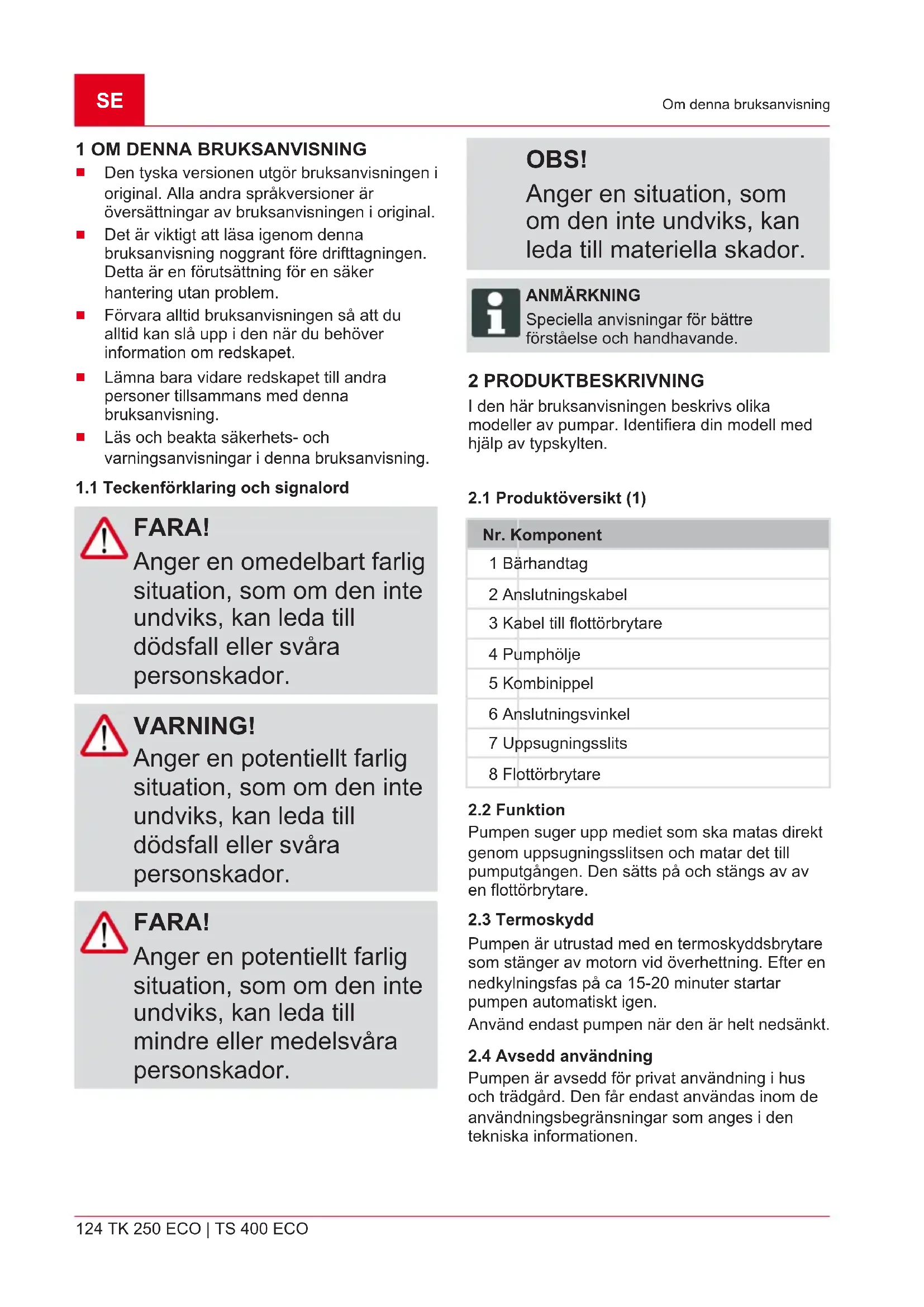

1 OM DENNA BRUKSANVISNING

Den tyska versionen utgör bruksanvisningen i original. Alla andra språkversioner är översättningar av bruksanvisningen i original.
Det är viktigt att läsa igenom denna bruksanvisning noggrant före drifttagningen. Detta är en förutsättning för en säker hantering utan problem.
Förvara alltid bruksanvisningen så att du alltid kan slå upp i den när du behöver information om redskapet.
Lämna bara vidare redskapet till andra personer tillsammans med denna bruksanvisning.
Läs och beakta säkerhets- och varningsanvisningar i denna bruksanvisning.

1.1 Teckenförklaring och signalord

FARA!

Anger en omedelbart farlig situation, som om den inte undviks, kan leda till dödsfall eller svåra personskador.

WARNING!

Anger en potentiellt farlig situation, som om den inte undviks, kan leda till dödsfall eller svåra personskador.

FARA!

Anger en potentiellt farlig situation, som om den inte undviks, kan leda till mindre eller medelsvåra personskador.

OBS!

Anger en situation, som om den inte undviks, kan leda till materiella skador.

ANMÄRKNING

Speciella anvisningar för bättre förståelse och handhavande.

2 PRODUKTBESKRIVNING

I den här bruksanvisningen beskrivs olika modeller av pumpar. Identifiera din modell med hjälp av typskylten.

2.1 Produktöversikt (1)

Nr. Komponent

1 Bärhandtag

2 Anslutningskabel

3 Kabel till flottörbrytare

4 Pumphölje

5 Kombinippel

6 Anslutningsvinkel

7 Uppsugningsslits

8 Flottörbrytare

2.2 Funktion

Pumpen suger upp mediet som ska matas direkt genom uppsugningsslitsen och matar det till pumputgången. Den sätts på och stängs av av en flottörbrytare.

2.3 Termoskydd

Pumpen är utrustad med en termoskyddsbrytare som stänger av motorn vid överhettning. Efter en nedkylningsfas på ca 15-20 minuter startar pumpen automatiskt igen.

Använd endast pumpen när den är helt nedsänkt.

2.4 Avsedd användning

Pumpen är avsedd för privat användning i hus och trädgård. Den får endast användas inom de användningsbegränsningar som anges i den tekniska informationen.

Pumpen är lämplig för:

■ Vattenbortpumpning vid översvämningar
■ Runt- och urpumpning av behållare (t.ex. pooler)
■ Vattenupptagning ur brunnar och schakt
■ Vattenbortpumpning från avlopp och slamavskiljningar.
■ endast för pump TS 400 ECO

Pumpen är uteslutande till för att mata följande vätskor:

• klart vatten, regnvatten
  ■ klorhaltigt vatten (t.ex. från pooler)
  bruksvatten
  ■ smutsvatten med max. 5 % suspenderade ämnen och en partikelstorlek med max. 30 mm diameter.
  ■ endast för pump TS 400 ECO

All annan användning anses som icke avsedd användning.

2.5 Möjlig felanvändning

Pumpen får inte användas i permanent drift. Den är inte avsedd att pumpa:

dricksvatten
saltvatten
livsmedel
■ aggressiva medier, kemikalier
frätande, brandfarliga, explosiva eller gasformiga vätskor
vätskor som är varmare än 35°C
■ vatten som innehåller sand samt slitande vätskor.
■ endast för pump TK 250 ECO

3 SÄKERHETSANVISNINGAR

WARNING! Skaderisk

Defekta och förbikopplade säkerhets- och skyddsanordningar kan leda till svåra kroppsskador.

Se till att reparera eventuella skadade säkerhets- och skyddsanordningar.
Sätt aldrig säkerhets- och skyddsanordningar ur funktion!.

■ Lyft, transportera eller fäst aldrig pumpen i anslutningskabeln.

■ Egenmäktiga förändringar eller ombyggnader på pumpen är förbjudna.

- Pumpen och förlängningskabeln får bara användas i tekniskt felfritt skick. Det är förbjudet att använda skadade pumpar.

Denna pump kan användas av barn över 8 år och äldre, liksom av personer med nedsatt fysisk, sensorisk eller mental förmåga eller brist på erfarenhet och kunskap om vård eller instruktioner om säker användning av pumpen och de därmed följande riskerna. Barn ska inte leka med pumpen. Rengöring och underhåll får inte utföras av barn utan tillsyn.
■ Personer med mycket starka och komplexa begränsningar kan ha behov utöver de instruktioner som beskrivs här.
Se till att upprätthålla ett säkerhetsavständ och stäng av pumpen när djur kommer i dess närhet.

3.1 Elsäkerhet

FARA!

Fara vid beröring av spänningsförande delar!

En dåligt fungerande pump eller förlängningssladd kan orsaka allvarliga skador!

Dra ur kontakten från elnätet omedelbart.
■ Anslut utrustningen via en FI-skyddsbrytare med en nominell felström < 30 mA.

• Pumpen får inte vara igång om personer uppehåller sig i poolen eller trädgårdsdammen.
  ■ Husets nätspänning måste stämma överens med uppgifterna om nätspänning i Tekniska data. Använd inte någon annan försörjningsspänning.
• Pumpen får endast drivas i en elektrisk anordning i enlighet med DIN/VDE 0100, del 737, 738 och 702. För att säkra det hela måste du installera en ledningsskyddsbrytare 10 A samt en felströmsskyddsbrytare med en nominell felström på 10/30 mA.

Använd endast förlängningskablar som är avsedda att användas utomhus - minsta diameter 1,5 mm². Rulla alltid ut kabeltrumman helt.

■ Skadade eller knäckta förlängningskablar får inte användas.

■ Kontrollera anslutningskabels skick innan maskinen används.

4 MONTERING

4.1 Montera tryckledning (bild 1)

1. Skruva fast anslutningsfästet (6) i pumputtaget.

2. Skruva fast kombinippeln (5) i anslutningsfästet.

3. Fäst slangen till kombinippeln.

ANMÄRKNING

Kombinippeln kan skäras av utifrån den valda slanganslutningen. Använd största möjliga slangdiameter.

5 START

5.1 Säkerhet

OBS!

Fara för översvämning!

Vid funktionsstörningar på pumpen kan vatten läcka ut och orsaka skador vid översvämning.

■ Uteslut med hjälp av lämpliga åtgärder att det uppstår följdskador p.g.a. översvämning vid störningar hos pumpen.

Kör pumpen hängande på ett rep eller säkerställa att pumpen har en säker ställning.
■ Använd endast pumpen när pumpen är helt nedsänkt.
■ Se till att det är tillräckligt stort avständ till marken
■ Låt aldrig pumpen arbeta mot en stängd tryckledning.
- Vid schakt ska du se till att måtten är tillräckligt stora.
Täck alltid över schakten så att det inte går att halka ner i dem.

6 ANVÄNDNING

6.1 Sätta på pumpen (2)

OBS!

Fara för skador på redskapet!

Pumpen får inte suga upp några fasta partiklar. Sand och andra nötande material i uppfordringsmediet förstör pumpen.

■ Se till att inga fasta partiklar kan komma in i vätskan.

ANMÄRKNING

Vid lerigt, sandigt eller stenigt underlag ska du använda en lämplig platta för att se till att pumpen står säkert.

1. Koppla bort nätkabeln helt.
2. Säkerställ att det finns elektriska anslutningar i det översvämningssäkra området.
3. Ändra klämpositionen och justera flottörbrytarens (8) skiftespunkter individuellt.
4. Kablar till flottörbrytaren sitter fastklämda på pumphuset. Flottörbrytarens rekommenderade kabellängd är ca. 120 mm.
5. Sänk ner pumpen långsamt i pumpmediet. Håll samtidigt den dränkbara pumpen något snett så att eventuellt innestängd luft kan ta sig ut.
6. Sätt i nätkontakten i ett uttag.

Den dränkbara pumpen sätts automatiskt på via flottörbrytaren när en viss vattennivå nås och stängs av igen när vattennivån sjunker till avstängningshöjden.

6.2 Stänga av pumpen

1. Dra ut strömkontakten ur väggdosan.

6.3 Bortpumpning av restvattenhöjden

OBS!

Fara för skador på redskapet!

Vid utpumpning finns risk för att pumpen körs torr, vilket kan leda till skador på utrustningen.

Håll hela tiden uppsikt över pumpen när den pumpar bort restvattenhöjden och undvik att den arbetar torrt.

■ Ta pumpen ur drift genom att dra ut nätkontakten när den när restvattenhöjden.

För att pumpa bort restvattenhöjden måste du manövrera flottörbrytaren manuellt:

1. Dra ut strömkontakten ur väggdosan.
2. Placera flottörbrytaren uppåt och säkra den.
3. Sätt i nätkontakten i ett uttag. Pumpen sätts på och börjar mata.

ANMÄRKNING

Underskrids restvattenhöjden suger pumpen in luft. Händer det måste pumpen luftas ur om vattennivån höjs och före ny drift.

7 UNDERHÅLL OCH SKÖTSEL

7.1 Rengöra pumpen

ANMÄRKNING

Efter pumpning av klorhaltigt poolvatten eller vätskor som lämnar rester måste pumpen spolas igenom med rent vatten.

1. Rengör vid behov sugfotens uppsugningsslits med rent vatten.

8 FÖRVARING

ANMÄRKNING

Vid fara för frost måste pumpen tömmas helt och förvaras på frostskyddad plats.

9 AVFALLSHANTERING

Elektrisk och elektronisk utrustning ska inte läggas i soporna utan hanteras med särskild återvinning!

Förpackning, enhet och tillbehör är tillverkade av återvinningsbara material och ska avfallshanteras på motsvarande sätt.

10 FELAVHJÄLPNING

FARA!

Risk för elstöt!

Det finns risk för elektriska stötar vid arbete på pumpen.

Dra alltid ur kontakten innan du börjar arbetet med felavhjälpning.
Låt en elektriker åtgärda fel i elsystemet.

Fel Möjlig orsak Avhjälpning
Motorn går inte.	Löphjulet är blockerat.	Ta bort smuts i insugningsområ det. Rengör genom en öppning bak på motorhöljet med ett lämpligt verktyg.
	Termobrytaren har stängts av.	Vänta tills pumpen termobrytare sätts på igen. Var uppmärksam på matningsmediets maximala temperatur. Låt kontrollera pumpen.
	Det föreligger ingen nätspänning.	Kontrollera säkringarna och låt en elektriker kontrollera strömförsörjningen.
	Flottörbrytaren kopplar inte när vattennivån höjs.	Skicka pumpen till ett av AL-KO:s serviceställen.
Pumpen arbetar, men matar inget.	Det finns luft i pumphöljet.	Lufta ur pumpen genom att luta den.
	Igentäppning på sugsidan.	Ta bort smuts i insugningsområ det.
	Tryckledningen är stängd.	Öppna tryckledningen.
	Tryckslangen är böjd.	Sträck ut tryckslangen.

Fel Möjlig orsak Avhjälpning

För liten pumpningsmängd	Slangens diameter är för liten.	Använd en större tryckslang.
	Igentäppning på sugsidan.	Ta bort smuts i insugningsområ det.
	Matningshöjd en är för stor.	Beakta den maximala matningshöjden, se den tekniska informationen!

ANMÄRKNING

Vid fel som inte kan åtgärdas ska du vända dig till vår ansvariga kundtjänst.

11 KUNDTJÄNST/SERVICE

För frågor om garanti, reparationer och reservdelar vänder man sig till närmaste AL-KO:s servicecenter.

Kontaktinformation finns på internet, på adressen www.al-ko.com/service-contacts

12 GARANTI

Eventuella material- eller tillverkningsfel på redskapet åtgärdas av oss under den lagstadgade garantitiden genom reparation eller ersättningsprodukt, efter vårt gottfinnande. Garantitiden bestäms av gällande lag i det land där redskapet köptes.

Vår garantiförsäkran gäller enbart om:

Garantin upphör att gälla vid:

■ egenmäktiga reparationsförsök

■ redskapet har hanterats korrekt

■ egenmäktiga tekniska förändringar

■ originalreservdelar har använts

ej avsedd användning

Garantin gäller inte för:

■ lackskador som beror på normalt slitage
■ Förslitningsdelar, som på reservdelsbladet är inramade xxxxxx (x)

Garantitiden inleds i och med den första slutkundens köp av produkten. Datum på inköpskvittot gäller. Vänd er med detta garantidokument och kvittot till en återförsäljare eller närmaste auktoriserade kundtjänst. Köparens lagstadgade anspråk gentemot försäljaren berörs inte av denna förklaring.

13 EG-FÖRSÄKRAN OM ÖVERENSSTÄMMELSE

Vi förklarar härmed att denna produkt i den form som den säljs på marknaden uppfyller kraven i de harmoniserade EU-direktiven, EU:s säkerhetsstandarder samt de produktspecifika standarderna.

Produkt

Dränkbar pump, elektrisk

Serienummer

G3023025

Tillverkare

AL-KO Geräte GmbH

Ichenhauser Str. 14

D-89359 KötzTyskland

Befullmäktigad för dokumentation

Andreas Hedrich

Ichenhauser Str. 14

D-89359 Kötz, Tyskland

Typ

TK 250 ECO

TS 400 ECO

EU-direktiv

2014/30/EU

2014/35/EU

2011/65/EU

Harmoniserade normer

EN 60335-1:2012

EN 50636-2-41:2012

EN 62233:2008

EN 55014-1:2012

EN 55014-2:2016

EN 61000-3-2:2014

EN 61000-3-3:2014

2017

Kötz, 2017-08-01

Wolfgang Hergeth

Managing Director
