NAVODILA ZA UPORABO Drain 9500 Easy AL-KO

7.2 Nastavitev vklopne in izklopne višine. 46

7.3 Nastavitev podnožja črpalke (DRAIN

8.1 Čiščenje črpalke................................. 46

To napravo lahko otroci, stari 8 let in več, ter ose- be z zmanjšanimi telesnimi, čutilnimi in duševnimi sposobnostmi ali s pomanjkanjem izkušenj in znanja uporabljajo samo pod nadzorom ali če so poučeni o varni uporabi naprav in s tem poveza- nih nevarnostih. Otroci se ne smejo igrati z na- pravo. Otroci ne smejo brez nadzora izvajati či- ščenja in uporabniškega vzdrževanja. Potrebe oseb z zelo velikimi in kompleksnimi omejitvami morda presegajo tukaj opisane napot- ke.

Nemška različica je izvirnik navodil za upora- bo. Različice v vseh drugih jezikih so prevodi originalnih navodil za uporabo.

Navodila za uporabo vedno hranite tako, da jih lahko uporabite, kadar boste potrebovali informacije o napravi.

Preberite in upoštevajte varnostne napotke in opozorila v teh navodilih za uporabo.

NEVARNOST! Označuje neposredno ne- varno situacijo, ki bo ob neupoštevanju opozorila povzročila smrt ali hude telesne poškodbe. OPOZORILO! Označuje možno nevarno si- tuacijo, ki lahko ob neupoštevanju opozorila povzroči smrt ali hude telesne poškodbe. PREVIDNO! Označuje možno nevarno situ- acijo, ki lahko ob neupoštevanju opozorila povzroči manjše ali zmerne telesne poškodbe.SI

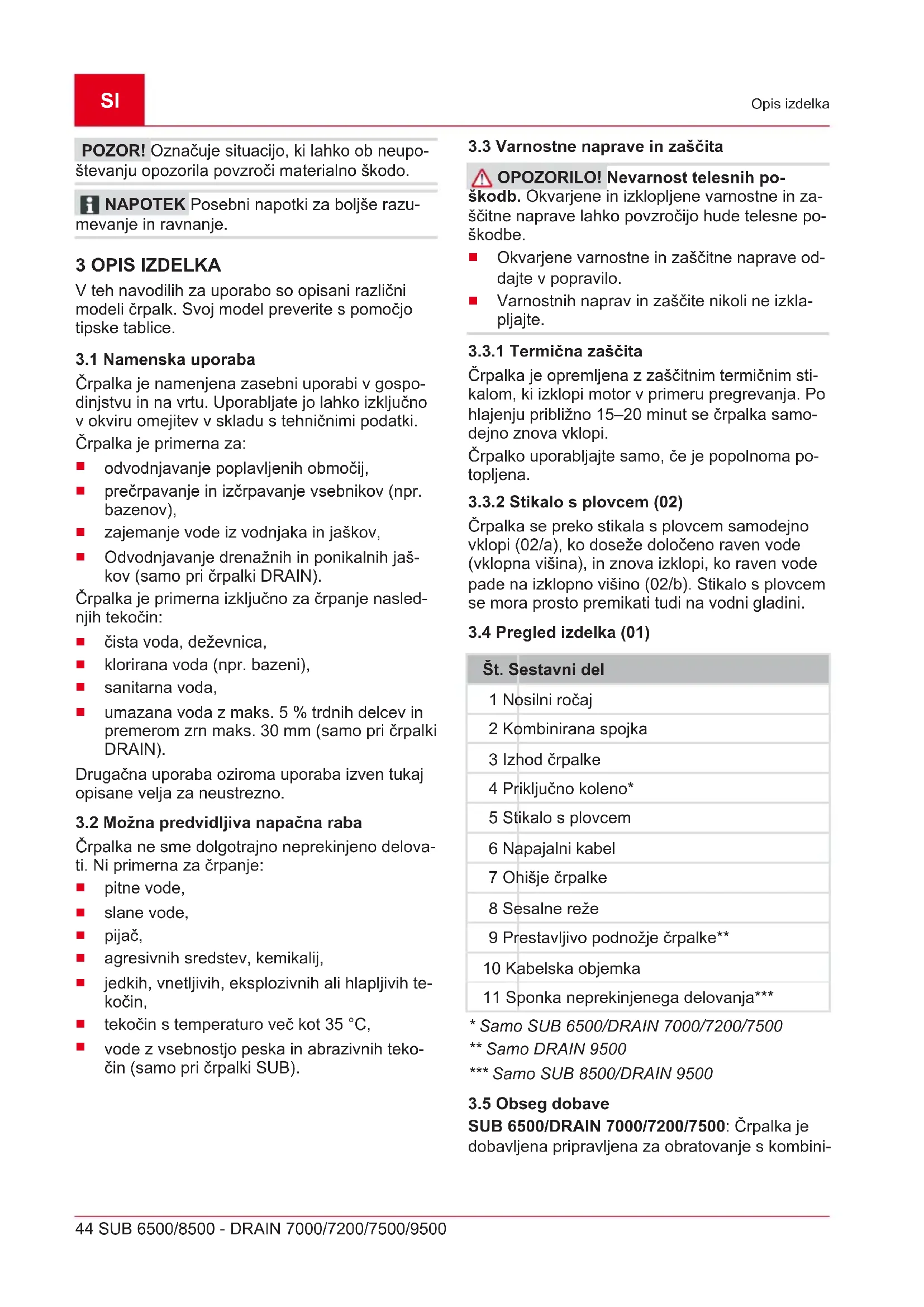

44 SUB 6500/8500 - DRAIN 7000/7200/7500/9500

Opis izdelka POZOR! Označuje situacijo, ki lahko ob neupo- števanju opozorila povzroči materialno škodo. NAPOTEK Posebni napotki za boljše razu- mevanje in ravnanje. 3 OPIS IZDELKA V teh navodilih za uporabo so opisani različni modeli črpalk. Svoj model preverite s pomočjo tipske tablice.

3.1 Namenska uporaba

Črpalka je namenjena zasebni uporabi v gospo- dinjstvu in na vrtu. Uporabljate jo lahko izključno v okviru omejitev v skladu s tehničnimi podatki. Črpalka je primerna za:

odvodnjavanje poplavljenih območij,

prečrpavanje in izčrpavanje vsebnikov (npr. bazenov),

zajemanje vode iz vodnjaka in jaškov,

Odvodnjavanje drenažnih in ponikalnih jaš- kov (samo pri črpalki DRAIN). Črpalka je primerna izključno za črpanje nasled- njih tekočin:

čista voda, deževnica,

umazana voda z maks. 5% trdnih delcev in premerom zrn maks. 30mm (samo pri črpalki DRAIN). Drugačna uporaba oziroma uporaba izven tukaj opisane velja za neustrezno.

3.2 Možna predvidljiva napačna raba

agresivnih sredstev, kemikalij,

tekočin s temperaturo več kot 35 °C,

vode z vsebnostjo peska in abrazivnih teko- čin (samo pri črpalki SUB).

3.3 Varnostne naprave in zaščita

OPOZORILO! Nevarnost telesnih po- škodb. Okvarjene in izklopljene varnostne in za- ščitne naprave lahko povzročijo hude telesne po- škodbe.

Okvarjene varnostne in zaščitne naprave od- dajte v popravilo.

Varnostnih naprav in zaščite nikoli ne izkla- pljajte.

3.3.1 Termična zaščita

Črpalka je opremljena z zaščitnim termičnim sti- kalom, ki izklopi motor v primeru pregrevanja. Po hlajenju približno 15–20 minut se črpalka samo- dejno znova vklopi. Črpalko uporabljajte samo, če je popolnoma po- topljena.

3.3.2 Stikalo s plovcem (02)

Črpalka se preko stikala s plovcem samodejno vklopi (02/a), ko doseže določeno raven vode (vklopna višina), in znova izklopi, ko raven vode pade na izklopno višino (02/b). Stikalo s plovcem se mora prosto premikati tudi na vodni gladini.

3.4 Pregled izdelka (01)

Št. Sestavni del 1 Nosilni ročaj 2 Kombinirana spojka 3 Izhod črpalke 4 Priključno koleno* 5 Stikalo s plovcem 6 Napajalni kabel 7 Ohišje črpalke 8 Sesalne reže 9 Prestavljivo podnožje črpalke** 10 Kabelska objemka 11 Sponka neprekinjenega delovanja***

SUB 6500/DRAIN 7000/7200/7500: Črpalka je dobavljena pripravljena za obratovanje s kombini-467769_i 45 Varnostni napotki rano spojko, priključnim kolenom in navodili za uporabo. SUB 8500/DRAIN 9500: Črpalka je dobavljena pripravljena za obratovanje s kombinirano spojko in navodili za uporabo. 4 VARNOSTNI NAPOTKI NEVARNOST! Nevarnost pri dotikanju delov pod napetostjo! Okvara črpalke ali podalj- ševalnega kabla lahko povzroči hude telesne po- škodbe!

Napravo priključite preko zaščitnega FI-stika- la z nazivnim okvarnim tokom <30mA. PREVIDNO! Nevarnost telesnih poškodb zaradi vroče vode! Pri daljšem delovanju z zapr- to tlačno stranjo (>10min) se lahko voda v črpal- ki močno segreje in začne nenadzorovano izteka- ti!

Črpalko znova zaženite šele, ko odpravite vse napake!

Črpalke nikoli ne dvigujte, ne prenašajte in ne pritrjujte s pomočjo omrežnega kabla. Omre- žnega kabla nikoli ne uporabljajte za to, da izvlečete omrežni vtič iz vtičnice.

Samovoljno spreminjanje in predelovanje čr- palke je prepovedano. Popravila lahko izvaja- jo samo naše servisne delavnice.

Pri delih na napravi izvlecite omrežni vtič. Za- ščitite omrežni vtič pred vlago.

Črpalko in podaljšek uporabljajte samo v teh- nično brezhibnem stanju. Poškodovanih naprav ne smete uporabljati.

Ohranite varno razdaljo do živali ali izklopite črpalko, ko se živali približujejo. Električna varnost

Črpalke ni dovoljeno uporabljati, če se v ba- zenu ali ribniku nahajajo osebe.

Napravo lahko uporabljate samo z električno opremo v skladu s standardom DIN/VDE 0100, del 737, 738 in 702. Za zaščito je treba namestiti inštalacijski odklopnik z močjo 10A.

Uporabljajte samo podaljševalni kabel, ki je predviden za uporabo na prostem – presek najmanj 3x1,5mm

, kakovost H07RN-F v skladu z DIN 57282/57245, z vtično napravo, zaščiteno pred pršenjem vode. Kabel vedno odvijte v celoti s kabelskega bobna.

NAPOTEK Kombinirano spojko lahko odre- žete skladno z izbranim priključkom za cev. Upo- rabite največji možni premer cevi.

6. Vključite napajalni vtič v vtičnico.

6 ZAGON POZOR! Nevarnost poplavljanja! Pri motnjah na črpalki lahko izteka voda in poplavljanje lahko povzroči posledično škodo.

Z ustreznimi ukrepi preprečite posledice za- radi poplavljanja v primeru okvare črpalke. POZOR! Nevarnost poškodb naprave! Pri ne- popolno izpraznjenem tlačnem vodu se črpalka ne odzrači samodejno in pride lahko do poškodb črpalke.

Pri ponovnem zagonu po odstranitvi iz jaška poskrbite, da je tlačni vod popolnoma izpra- znjen.

Črpalka naj med delovanjem visi na vrvi ali pazite na varno postavitev črpalke (stoječa ali vodoravna ležeča).

Črpalko uporabljajte samo, če je črpalka po- polnoma potopljena.

POZOR! Nevarnost poškodb naprave! Črpal- ka ne sme vsesavati trdnih delcev. Pesek in dru- ge abrazivne snovi v črpanem sredstvu povzro- čajo okvare črpalke.

Poskrbite, da trdni delci ne morejo priti v tran- sportni medij. NAPOTEK Pri blatni, peščeni ali kamniti podlagi uporabite primerno ploščo za varno po- stavitev črpalke.

nameščena v območju, ki je zaščiteno pred poplavljanjem.

3. Nastavite vklopno in izklopno višino (glejte

podnožje črpalke (glejte Poglavje 7.3 "Nasta- vitev podnožja črpalke (DRAIN 9500)", stran46).

5. Počasi potopite črpalko v črpano sredstvo.

Pri tem držite potopno črpalko rahlo nagnje- no, da se lahko morebitni zrak iztisne.

6. Vključite napajalni vtič v vtičnico.

7.2 Nastavitev vklopne in izklopne višine

Kabel stikala s plovcem (03/2) je pritrjen na ka- belsko objemko (03/1). S spreminjanjem mesta pritrditve lahko individualno nastavite preklopne točke stikala s plovcem. Priporočena dolžina ka- bla stikala s plovcem je približno 120 mm. Samo SUB 8500/DRAIN 9500: Za neprekinjeno de- lovanje je mogoče kabel stikala s plovcem (03/2) vpeti v sponko neprekinjenega delovanja (03/3). POZOR! Nevarnost poškodb naprave! Pri iz- črpavanju obstaja nevarnost delovanja črpalke v suhem teku in s tem poškodb naprave.

Pri izčrpavanju na preostalo raven vode ves čas nadzorujte črpalko in preprečite suhi tek črpalke.

Ko črpalka doseže raven preostale vode, jo izklopite tako, da izvlečete omrežni vtič. NAPOTEK Če pade raven pod raven preos- tale vode, črpalka sesa zrak. V tem primeru mo- rate črpalko pred ponovnim delovanjem pri dvig- njeni ravni vode odzračiti.

7.3 Nastavitev podnožja črpalke (DRAIN

9500) S prestavljivim podnožjem črpalke (04/1) je mo- goče zmanjšati velikost sesalne reže (01/8). Tako je črpanje enakomernejše, večji materiali se ne vsesajo in količina dovajanja se zmanjša.

Zasukajte prestavljivo podnožje črpalke v na- sprotni smeri urnega kazalca (04/a), da zmanjšate velikost sesalne reže.

Zasukajte prestavljivo podnožje črpalke v smeri urnega kazalca (04/a), da povečate ve- likost sesalne reže.

8.1 Čiščenje črpalke

NAPOTEK Po črpanju klorirane bazenske vode ali tekočin, ki puščajo usedline, je treba čr- palko izprati s čisto vodo.

NEVARNOST! Nevarnost električnega udara! Pri delih na črpalki obstaja nevarnost ele- ktričnega udara.

Pred odpravljanjem motenj izvlecite omrežni vtič.

Napako v električni napeljavi naj odpravi ele- ktričar. NAPOTEK Če težav ne morete odpraviti, se obrnite na našo pristojno servisno službo.467769_i 47 Skladiščenje Motnja Možen vzrok Rešitev Motor ne de- luje. Gonilnik je blokiran. Odstranite uma- zanijo iz obmo- čja vsesavanja. Skozi odprtino v ohišju motorja zadaj očistite s primernim orod- jem. Zaščitno ter- mično stikalo je sprožilo izklop. Počakajte, da zaščitno termič- no stikalo znova vklopi črpalko. Pazite na maksi- malno tempera- turo črpanega sredstva. Preve- rite črpalko. Ni omrežnega napajanja. Preverite varo- valke, napajanje naj preveri elek- tro strokovnjak. Stikalo s plov- cem ne preklopi, ko raven vode naraste. Črpalko pošljite na servisno mesto AL-KO. Črpalka de- luje, vendar ne črpa. V ohišju čr- palke je zrak. Črpalko nagnite, da jo odzračite. Zamašitev na sesalni strani. Odstranite uma- zanijo iz obmo- čja vsesavanja. Zaprt tlačni vod. Odprite tlačni vod. Tlačna cev je prepognjena. Izravnajte tlačno cev. Premajhna transportna količina Premajhen premer cevi. Uporabite tlačno cev z večjim premerom. Zamašitev na sesalni strani. Odstranite uma- zanijo iz obmo- čja vsesavanja. Črpalna viši- na je preveli- ka. Upoštevajte ma- ks. črpalno viši- no, glejte tehnič- ne podatke! 10 SKLADIŠČENJE NAPOTEK Če obstaja nevarnost zmrzali, morate sistem v celoti izprazniti in črpalko uskla- diščiti na mestu, kjer ni nevarnosti zmrzali. 11 ODSTRANJEVANJE Stara električna in elektronska oprema ne sodi med gospodinjske odpadke, temveč jih je treba odstraniti ločeno! Embalaža, naprava in dodatna oprema so izdela- ni iz materialov, ki so primerni za recikliranje, in jih je treba ustrezno odstraniti.

Garancija 13 GARANCIJA Morebitne napake materiala ali proizvodne napake na napravi bomo znotraj zakonskega obdobja ve- ljavnosti, ki velja za garancijske zahtevke, po naši izbiri opravili s popravilom ali nadomestilom. Obdob- je veljavnosti garancije je odvisno od veljavne zakonodaje v državi, v kateri je bila naprava kupljena. Naša garancija velja samo, če:

so ta navodila za uporabo upoštevana,

je bila naprava strokovno uporabljena,

so bili izvedeni samovoljni poskusi popravila,

so bile izvedene samovoljne tehnične spre- membe,

naprava ni bila uporabljena v skladu z name- nom uporabe. Garancija ne velja za:

poškodbe laka, ki so posledica normalne uporabe,

Garancija začne veljati, ko napravo kupi prvi končni uporabnik. Velja datum na računu. S to izjavo in originalnim potrdilom o nakupu se obrnite na vašega prodajalca ali na najbližjo pooblaščeno servisno službo. Ta izjava ne vpliva na zakonske garancijske zahtevke, ki jih ima kupec do prodajalca.467769_i 49 Prijevod originalnih uputa za uporabu
