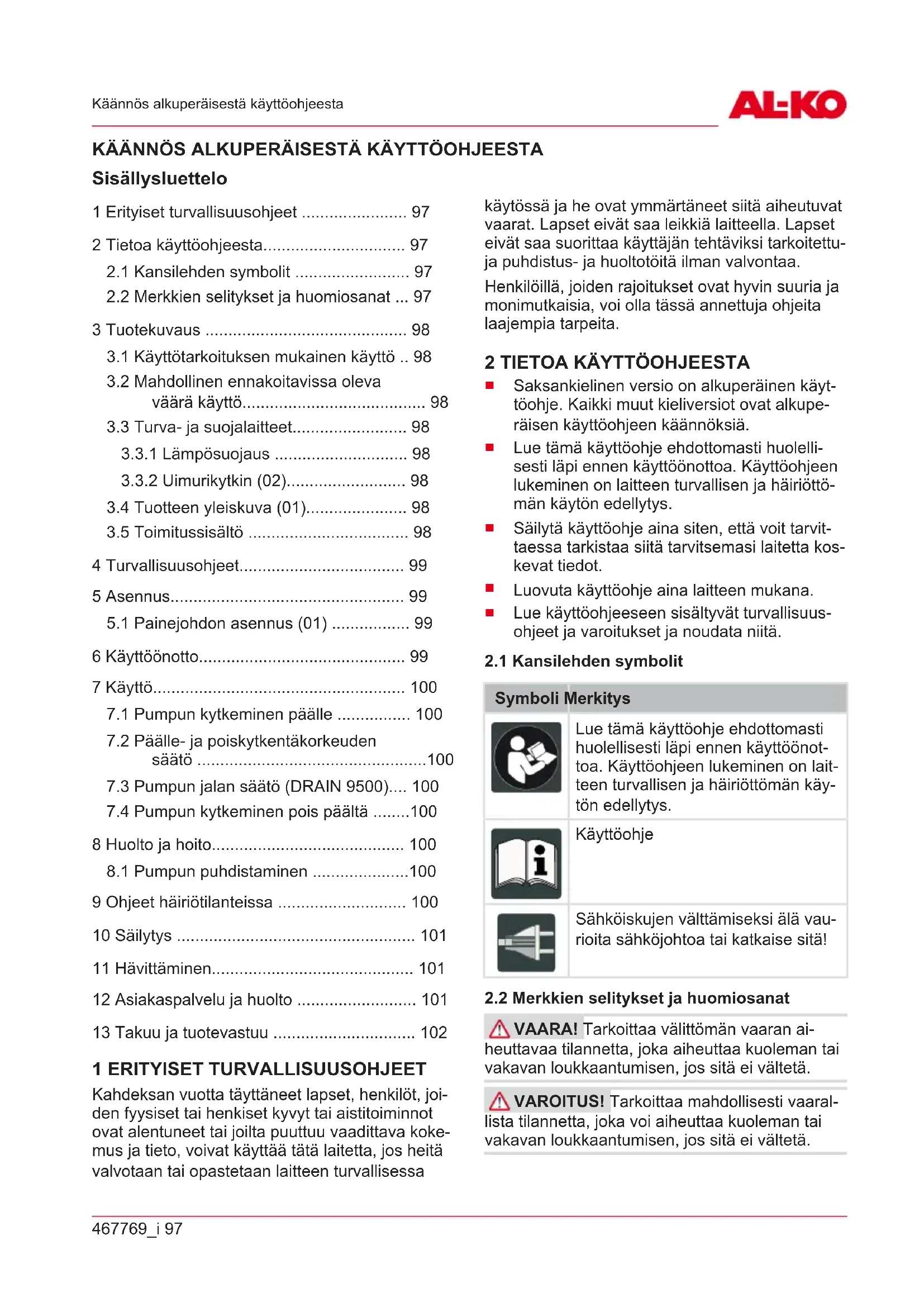

KÄYTTÖOHJE Drain 9500 Easy AL-KO

2.2 Merkkien selitykset ja huomiosanat ... 97

3 Tuotekuvaus ............................................ 98

3.1 Käyttötarkoituksen mukainen käyttö .. 98

3.2 Mahdollinen ennakoitavissa oleva

väärä käyttö........................................ 98

3.3 Turva- ja suojalaitteet......................... 98

3.4 Tuotteen yleiskuva (01)...................... 98

7.1 Pumpun kytkeminen päälle ................ 100

7.2 Päälle- ja poiskytkentäkorkeuden

7.4 Pumpun kytkeminen pois päältä ........100

• 9 Ohjeet häiriötilanteissa p. 100
• 10 Säilytys p. 101
• 11 Hävittäminen p. 101
• 12 Asiakaspalvelu ja huolto p. 101
• 13 Takuu ja tuotevastuu 1 ERITYISET TURVALLISUUSOHJEET Kahdeksan vuotta täyttäneet lapset, henkilöt, joi- den fyysiset tai henkiset kyvyt tai aistitoiminnot ovat alentuneet tai joilta puuttuu vaadittava koke- mus ja tieto, voivat käyttää tätä laitetta, jos heitä valvotaan tai opastetaan laitteen turvallisessa käytössä ja he ovat ymmärtäneet siitä aiheutuvat vaarat. Lapset eivät saa leikkiä laitteella. Lapset eivät saa suorittaa käyttäjän tehtäviksi tarkoitettu- ja puhdistus- ja huoltotöitä ilman valvontaa. Henkilöillä, joiden rajoitukset ovat hyvin suuria ja monimutkaisia, voi olla tässä annettuja ohjeita laajempia tarpeita. p. 102

Saksankielinen versio on alkuperäinen käyt- töohje. Kaikki muut kieliversiot ovat alkupe- räisen käyttöohjeen käännöksiä.

Lue tämä käyttöohje ehdottomasti huolelli- sesti läpi ennen käyttöönottoa. Käyttöohjeen lukeminen on laitteen turvallisen ja häiriöttö- män käytön edellytys.

Säilytä käyttöohje aina siten, että voit tarvit- taessa tarkistaa siitä tarvitsemasi laitetta kos- kevat tiedot.

Luovuta käyttöohje aina laitteen mukana.

Lue käyttöohjeeseen sisältyvät turvallisuus- ohjeet ja varoitukset ja noudata niitä.

2.1 Kansilehden symbolit

Symboli Merkitys Lue tämä käyttöohje ehdottomasti huolellisesti läpi ennen käyttöönot- toa. Käyttöohjeen lukeminen on lait- teen turvallisen ja häiriöttömän käy- tön edellytys. Käyttöohje Sähköiskujen välttämiseksi älä vau- rioita sähköjohtoa tai katkaise sitä!

2.2 Merkkien selitykset ja huomiosanat

VAARA! Tarkoittaa välittömän vaaran ai- heuttavaa tilannetta, joka aiheuttaa kuoleman tai vakavan loukkaantumisen, jos sitä ei vältetä. VAROITUS! Tarkoittaa mahdollisesti vaaral- lista tilannetta, joka voi aiheuttaa kuoleman tai vakavan loukkaantumisen, jos sitä ei vältetä.FI

98 SUB 6500/8500 - DRAIN 7000/7200/7500/9500

Tuotekuvaus VARO! Tarkoittaa mahdollisesti vaarallista tilannetta, joka voi aiheuttaa lievän tai keskivai- kean loukkaantumisen, jos sitä ei vältetä. HUOMAUTUS! Tarkoittaa tilannetta, joka voi aiheuttaa aineellisia vahinkoja, jos sitä ei vältetä. HUOMAUTUS Lisätietoja laitteesta ja sen käytöstä. 3 TUOTEKUVAUS Tässä käyttöohjeessa kuvaillaan eri pumppumal- leja. Tarkista käytössä oleva malli tyyppikilven perusteella.

3.1 Käyttötarkoituksen mukainen käyttö

Pumppu on tarkoitettu yksityiseen käyttöön talos- sa ja puutarhassa. Sitä saa käyttää vain käyttöra- joitusten puitteissa teknisten tietojen mukaisesti. Pumppu soveltuu seuraaviin käyttötarkoituksiin:

veden poisto vesivahinkojen yhteydessä

säiliöiden (esim. uima-allas) täyttäminen ja tyhjentäminen

veden ottaminen kaivoista ja kuiluista.

veden poistaminen viemäreistä ja imeytys- kuopista (vain DRAIN-pumppu) Pumppu soveltuu ainoastaan seuraavien nestei- den kuljettamiseen:

puhdas vesi, sadevesi

klooripitoinen vesi (esim. uima-altaat)

likavesi, jonka kiintoaineosuus on enintään 5% ja hiukkaskoon halkaisija enintään 30mm (vain DRAIN-pumppu). Muunlaista tai laajempaa käyttöä ei katsota käyt- tötarkoituksen mukaiseksi.

3.2 Mahdollinen ennakoitavissa oleva väärä

käyttö Pumppu ei sovellu jatkuvaan käyttöön. Se ei so- vellu seuraavien aineiden pumppaamiseen:

syövyttävät aineet, kemikaalit

syövyttävät, syttyvät, räjähtävät tai kaasuun- tuvat nesteet

nesteet, joiden lämpötila on yli 35 °C

hiekkapitoinen vesi ja hankaavat nesteet (vain SUB-pumppu)

3.3 Turva- ja suojalaitteet

VAROITUS! Loukkaantumisvaara. Vialli- set turvalaitteet ja suojukset sekä turvalaitteiden ja suojusten poistaminen käytöstä voivat aiheut- taa vakavia vammoja.

Korjauta vialliset turvalaitteet ja suojukset.

Älä koskaan poista turvalaitteita tai suojuksia toiminnasta.

Pumppu on varustettu lämpösuojakytkimellä, joka sammuttaa moottorin ylikuumenemisen yhtey- dessä. Pumppu käynnistyy uudelleen automaatti- sesti noin 15 - 20 minuuttia kestävän jäähdytys- vaiheen jälkeen. Käytä pumppua vain, kun se on täysin upoksissa.

3.3.2 Uimurikytkin (02)

Pumppu kytkeytyy automaattisesti päälle uimuri- kytkimen kautta, kun tietty vedenpinta (kytkentä- korkeus) saavutetaan (02/a), ja jälleen pois pääl- tä, kun vedenpinta laskee poiskytkentäkorkeu- teen (02/b). Uimurikytkimen on päästävä liikku- maan vapaasti veden pinnalla.

3.4 Tuotteen yleiskuva (01)

Nro Osa 1 Kantokahva 2 Yhdistelmänippa 3 Pumpun ulostulo 4 Liitäntäkulma* 5 Uimurikytkin 6 Virtajohto 7 Pumpun kotelo 8 Imurako 9 Pumpun säädettävä jalka** 10 Kaapelikiinnittimet 11 Jatkuvan käytön kiinnike***

SUB 6500 / DRAIN 7000/7200/7500: Pumppu toimitetaan käyttövalmiina yhdistelmänipan, liitän- täkulman ja käyttöohjeen kanssa.467769_i 99 Turvallisuusohjeet SUB 8500 / DRAIN 9500: Pumppu toimitetaan käyttövalmiina yhdistelmänipan ja käyttöohjeen kanssa. 4 TURVALLISUUSOHJEET VAARA! Jännitteisten osien koskettami- seen liittyvä vaara! Pumpun tai jatkojohdon vika voi aiheuttaa vakavia vammoja!

Liitä laite FI-suojakytkimen kautta nimellisvi- kavirralla, joka on <30mA. VARO! Kuuman veden aiheuttama louk- kaantumisvaara! Pitemmän käytön yhteydessä suljettua painepuolta kohti (>10min) pumpussa oleva vesi voi kuumentua hyvin kuumaksi ja tulla ulos hallitsemattomasti!

Erota pumppu verkkovirrasta ja anna pum- pun ja veden jäähtyä.

Tarkista veden taso imupuolella.

Tarkista johtojen tiiviys.

Tarkista imu- ja painejohdon asennus.

Ota pumppu uudelleen käyttöön vasta, kun kaikki viat on korjattu!

Älä koskaan nosta, kuljeta tai kiinnitä pump- pua pitämällä kiinni virtajohdosta. Älä irrota pistoketta pistorasiasta vetämällä virtajohdos- ta.

Omavaltaisten muutosten tai lisäysten teke- minen pumppuun on kielletty. Korjaukset saa tehdä vain meidän asiakaspalvelumme.

Vedä pistoke irti pistorasiasta ennen laitteen parissa työskentelyä. Suojaa pistoke kosteu- delta.

Käytä pumppua ja jatkojohtoa vain, kun ne ovat teknisesti moitteettomassa kunnossa. Viallisia laitteita ei saa käyttää.

Noudata turvaetäisyyttä eläimiin ja/tai kytke pumppu pois päältä, kun eläimet lähestyvät sitä. Sähköturvallisuus

Pumppua ei saa käyttää, jos uima-altaassa tai puutarhalammessa on ihmisiä.

Talon verkkojännitteen on vastattava tekni- sissä tiedoissa mainittua verkkojännitettä; muuta syöttöjännitettä ei saa käyttää.

Laitetta saa käyttää vain ainoastaan mää- räykset DIN/VDE 0100, osa 737, 738 ja 702 täyttävien laitteiden kanssa. Laitteen suojaa- miseksi on asennettava 10A:n johdonsuoja- katkaisin.

Käytä vain jatkojohtoja, jotka on tarkoitettu ul- kokäyttöön – minimipoikkipinta-ala 3x1,5mm

, laatu H07RN-F standardin DIN 57282/57245 mukaisesti roiskevesisuojatulla liittimellä. Kelaa kaapelikelat aina kokonaan auki.

Tarkista jatkojohdon kunto aina ennen käyt- töä. 5 ASENNUS

5.1 Painejohdon asennus (01)

HUOMAUTUS Yhdistelmänippa voidaan lei- kata valittuun letkuliitäntään sopivaksi. Käytä let- kua, jonka halkaisija on mahdollisimman suuri.

1. SUB 6500 / DRAIN 7000/7200/7500: Kiinnitä

liitäntäkulma (01/4) pumpun ulostuloon (01/3). Kiinnitä yhdistelmänippa (01/2) liitän- täkulmaan.

2. SUB 8500 / DRAIN 9500: Kierrä yhdistelmä-

nippa (01/2) pumpun ulostuloon (01/3).

3. Kiinnitä letku yhdistelmänippaan.

4. Kiinnitä virtajohto (01/6) nippusiteillä paine-

5. Kelaa virtajohto kokonaan auki.

6. Työnnä verkkopistoke pistorasiaan.

HUOMAUTUS! Veden tulvimisen vaara! Jos pumpussa on häiriöitä, siitä voi vuotaa vettä, jon- ka tulviminen saattaa aiheuttaa seurausvahinko- ja.

Varmista sopivin toimenpitein, että pumpun häiriöistä ei voi aiheutua tulvimisesta johtuvia seurausvahinkoja. HUOMAUTUS! Laitteen vaurioitumisvaara! Jos painejohto ei ole täysin tyhjentynyt, ilma ei poistu itsestään pumpusta ja pumppu voi vaurioi- tua.

Kun pumppua käytetään kuilusta poistamisen jälkeen seuraavan kerran, varmista, että pai- nejohto on tyhjentynyt kokonaan.

Käytä pumppua niin, että se riippuu vaijerin varassa, tai varmista sen tukeva (pysty- tai vaakasuora) asento.

Käytä pumppua vain, kun se on täysin upok- sissa.

Varmista, että etäisyys pohjaan on riittävä.FI

Älä koskaan käytä pumppua painejohdon ol- lessa suljettuna.

Huolehdi riittävästä mitoituksesta, kun pump- pua käytetään kuiluissa.

Peitä kuilut siten, että kukaan ei voi pudota niihin. 7 KÄYTTÖ

7.1 Pumpun kytkeminen päälle

HUOMAUTUS! Laitteen vaurioitumisvaara! Pumppu ei saa imeä kiintoaineita. Hiekka ja muut hiovat aineet pumpattavassa nesteessä rikkovat pumpun.

Varmista, ettei kuljetettavaan nesteeseen pääse kiintoaineita. HUOMAUTUS Aseta pumppu sopivan levyn päälle, jos pohja on mutainen, hiekkainen tai kivi- nen varmistaaksesi pumpun tukevan asennon.

1. Kelaa virtajohto (01/6) kokonaan auki.

2. Varmista, että sähköliitännät ovat alueella,

jossa ei ole tulvimisvaaraa.

3. Säädä päälle- ja poiskytkentäkorkeus (katso

Luku 7.2 "Päälle- ja poiskytkentäkorkeuden säätö", sivu100).

4. Vain DRAIN 9500: Säädä pumpun säädettä-

vä jalka (katso Luku 7.3 "Pumpun jalan säätö (DRAIN 9500)", sivu100).

5. Upota pumppu hitaasti pumpattavaan ainee-

seen. Pidä uppopumppua samalla hieman viistossa asennossa, jotta sen sisään mah- dollisesti jäänyt ilma pääsee tulemaan ulos.

6. Työnnä verkkopistoke pistorasiaan.

7.2 Päälle- ja poiskytkentäkorkeuden säätö

Uimurikytkimen johto (03/2) kiinnitetään kaapeli- kiinnittimiin (03/1). Kiinnityskohtaa muuttamalla voidaan säätää uimurikytkimen kytkentäpisteitä yksilöllisesti. Uimurikytkimen johdon suositeltava pituus on noin 120 mm. Vain SUB 8500 / DRAIN 9500: Jatkuvassa käy- tössä uimurikytkimen johto (03/2) voidaan ripus- taa jatkuvan käytön kiinnikkeeseen (03/3). HUOMAUTUS! Laitteen vaurioitumisvaara! Pumppauksen aikana on vaarana pumpun käy- minen kuivana, mistä aiheutuu vaurioita.

Valvo pumppua jatkuvasti, kun vettä pumpa- taan jäännösvesikorkeudessa ja vältä pum- pun käymistä kuivana.

Ota pumppu pois toiminnasta irrottamalla verkkopistoke, kun jäännösvesikorkeus saa- vutetaan. HUOMAUTUS Pumppu imee ilmaa, jos jäännösvesikorkeus alittuu. Vedenpinnan koho- tessa pumpussa oleva ilma on poistettava, ennen kuin pumppua käytetään uudelleen.

7.3 Pumpun jalan säätö (DRAIN 9500)

Pumpun säädettävän jalan avulla (04/1) voidaan pienentää imurakoa (01/8). Tällöin pumppaus- alue on matalampi, jolloin suuret materiaalit eivät imeydy sisään ja pumpattava määrä alenee.

Voit pienentää imurakoa kiertämällä pumpun säädettävää jalkaa vastapäivään (04/a).

Voit suurentaa imurakoa kiertämällä pumpun säädettävää jalkaa myötäpäivään (04/a).

7.4 Pumpun kytkeminen pois päältä

1. Vedä verkkopistoke pois pistorasiasta.

8.1 Pumpun puhdistaminen

HUOMAUTUS Pumppu on huuhdeltava puhtaalla vedellä, jos sillä on kuljetettu klooripi- toista uima-altaan vettä tai nesteitä, joista jää pumppuun jäämiä.

1. Puhdista imurako (01/8) tarvittaessa puhtaal-

VAARA! Sähköiskun vaara! Kun pumpulle tehdään toimenpiteitä, on sähköiskun vaara.

Irrota verkkopistoke ennen kaikkia häiriön- poistoon liittyviä töitä.

Sähköjärjestelmää koskevia vikoja saa korja- ta ainoastaan sähköalan ammattihenkilö. HUOMAUTUS Jos et pysty korjaamaan vau- rioita, käänny lähimmän asiakaspalvelumme puo- leen.467769_i 101 Säilytys Häiriö Mahdollinen syy Korjaus Moottori ei toimi. Juoksupyörä jumissa. Poista imualueella ole- va lika. Puhdista sopivalla työka- lulla moottorin kotelon takana olevan aukon kautta. Lämpösuoja- kytkin on kyt- kenyt pum- pun pois päältä. Odota, kunnes lämpösuojakyt- kin kytkee pum- pun takaisin päälle. Huomioi kuljetettavan ai- neen maksimi- lämpötila. Tar- kastuta pumppu. Ei verkkojän- nitettä. Tarkista sulak- keet, anna säh- köalan ammatti- laisen tarkastaa virransyöttö. Uimurikytkin ei kytke ve- denpinnan kohotessa. Lähetä pumppu AL-KO-huol- toon. Pumppu on käynnissä, mutta ei kul- jeta nestettä. Ilmaa pum- pun kotelos- sa. Tyhjennä ilma pumpusta pitä- mällä pumppua vinossa asen- nossa. Imupuolen tu- kos. Poista imualueella ole- va lika. Painejohto suljettu. Avaa painejoh- to. Paineletku taittunut. Suorista paine- letku. Häiriö Mahdollinen syy Korjaus Syöttömäärä liian pieni Letkun halkai- sija liian pieni. Käytä suurem- paa paineletkua. Imupuolen tu- kos. Poista imualueella ole- va lika. Imukorkeus liian suuri. Huomioi maksi- misyöttökor- keus, katso tek- niset tiedot! 10 SÄILYTYS HUOMAUTUS Jos on olemassa jäätymis- vaara, järjestelmä on tyhjennettävä täydellisesti ja pumppu säilytettävä jäätymiseltä suojattuna.

Käytöstä poistetut sähkö- ja elektroniikka- laitteet eivät kuulu kotitalousjätteisiin, vaan ne on toimitettava erilliseen keräykseen! Pakkaus, laite ja lisävarusteet on valmistettu kier- rätettävistä materiaaleista, ja ne voidaan vastaa- vasti hävittää.

12 ASIAKASPALVELU JA HUOLTO

Tuotevastuuta, korjauksia ja varaosia koskevissa kysymyksissä ota yhteyttä lähimpään AL-KO- huoltopisteeseen. Niiden yhteystiedot löydät in- ternet-osoitteesta www.al-ko.com/service-contactsFI

102 SUB 6500/8500 - DRAIN 7000/7200/7500/9500

Takuu ja tuotevastuu

13 TAKUU JA TUOTEVASTUU

Jos laitteessa esiintyy lakisääteisenä tuotevastuuaikana materiaali- tai valmistusvirheitä, meillä on oi- keus valintamme mukaan joko korjata ne tai vaihtaa virheellinen osa uuteen. Tuotevastuun voimassa- oloaika määräytyy laitteen ostomaan lainsäädännön mukaan. Takuu on voimassa vain, kun:

tätä käyttöohjetta noudatetaan

laitetta käsitellään asianmukaisesti

käytetään alkuperäisvaraosia. Takuu raukeaa, jos:

laitetta yritetään korjata omavaltaisesti

laitteeseen tehdään omavaltaisia teknisiä muutoksia

Laitetta käytetään sen käyttötarkoituksen vas- taisesti. Takuu ja tuotevastuu eivät koske:

tavallisesta käytöstä johtuvia maalipinnan vaurioita

kulutusosia, joita ei ole kehystetty xxxxxx (x) varaosaluettelossa, Takuu- ja tuotevastuuaika alkavat siitä, kun ensimmäinen loppukäyttäjän ostaa laitteen. Ratkaiseva on ostokuitin päivämäärä. Ota yhteys laitteen myyjään tai lähimpään valtuutettuun huoltopisteeseen ja esitä takuutodistus ja alkuperäinen ostokuitti. Edellä sanotulla ei ole vaikutusta ostajan oikeuteen esit- tää myyjälle tuotevastuulainsäädännön piiriin kuuluvia vaatimuksia.467769_i 103 Algupärase kasutusjuhendi tõlge
