MANUALE UTENTE Sub 12000 DS AL-KO

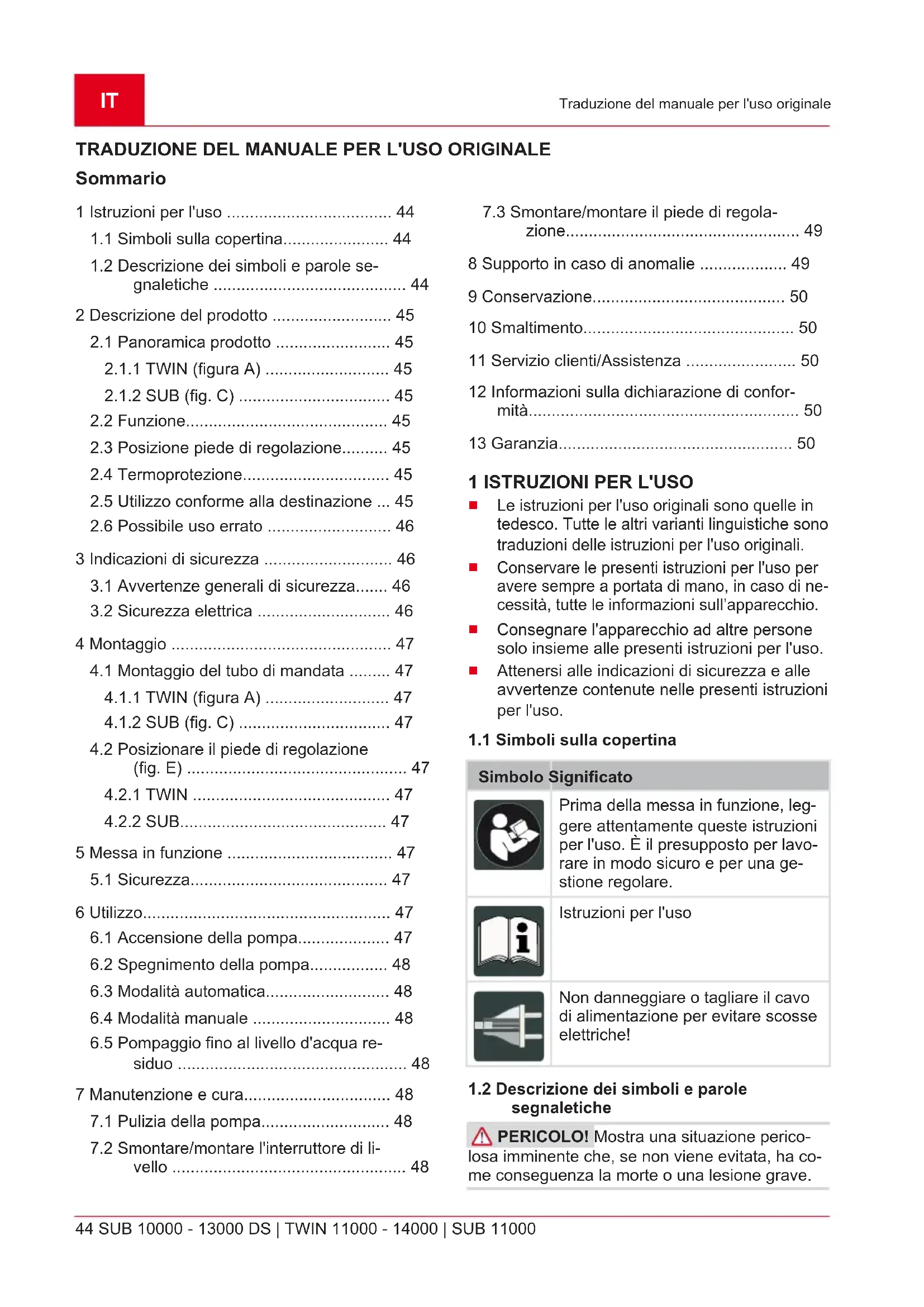

1 Istruzioni per l'uso 44

1.1 Simboli sulla copertina.... 44
1.2 Descrizione dei simboli e parole segnaletiche 44

2 Descrizione del prodotto 45

2.1 Panoramica prodotto 45
2.1.1 TWIN (figura A) 45
2.1.2 SUB (fig. C) 45

2.2 Funzione.... 45
2.3 Posizione piede di regolazione...... 45
2.4 Termoprotezione.... 45
2.5 Utilizzo conforme alla destinazione ... 45
2.6 Possibile uso errato 46

3 Indicazioni di sicurezza 46

3.1 Avvertenze generali di sicurezza..... 46
3.2 Sicurezza elettrica 46

4 Montaggio 47

4.1 Montaggio del tubo di mandata ..... 47
4.1.1 TWIN (figura A) 47
4.1.2 SUB (fig. C) 47
4.2 Posizionare il piede di regolazione (fig. E) 47
4.2.1 TWIN 47
4.2.2 SUB.... 47

5 Messa in funzione 47

5.1 Sicurezza.... 47

6 Utilizzo.... 47

6.1 Accensione della pompa.... 47
6.2 Spegnimento della pompa.... 48
6.3 Modalità automatica.... 48
6.4 Modalità manuale 48
6.5 Pompaggio fino al livello d'acqua residuo 48

7 Manutenzione e cura.... 48

7.1 Pulizia della pompa.... 48
7.2 Smontare/montare l'interruttore di livello 48

7.3 Smontare/montare il piede di regolazione.... 49
8 Supporto in caso di anomalie 49
9 Conservazione.... 50
10 Smaltimento.... 50
11 Servizio clienti/Assistenza 50
12 Informazioni sulla dichiarazione di conformità.... 50
13 Garanzia....50

1 ISTRUZIONI PER L'USO

Le istruzioni per l'uso originali sono quelle in tedesco. Tutte le altri varianti linguistiche sono traduzioni delle istruzioni per l'uso originali.
Conservare le presenti istruzioni per l'uso per avere sempre a portata di mano, in caso di necessità, tutte le informazioni sull'apparecchio.
■ Consegnare l'apparecchio ad altre persone solo insieme alle presenti istruzioni per l'uso.
■ Attenersi alle indicazioni di sicurezza e alle avvertenze contenute nelle presenti istruzioni per l'uso.

1.1 Simboli sulla copertina

Simbolo Significato

Prima della messa in funzione, leggere attentamente queste istruzioni per l'uso. È il presupposto per lavorare in modo sicuro e per una gestione regolare.

Istruzioni per l'uso

Non danneggiare o tagliare il cavo di alimentazione per evitare scosse elettriche!

1.2 Descrizione dei simboli e parole segnaletiche

⚠️ PERICOLO! Mostra una situazione pericolosa imminente che, se non viene evitata, ha come conseguenza la morte o una lesione grave.

ATTENZIONE! Mostra una situazione potenzialmente pericolosa che, se non viene evitata, potrebbe avere come conseguenza la morte o una lesione grave.

CAUTELA! Mostra una situazione potenzialmente pericolosa che, se non viene evitata, potrebbe avere come conseguenza una lesione leggera o di media gravità.

ATTENZIONE! Mostra una situazione che, se non viene evitata, potrebbe avere come conseguenza dei danni materiali.

i AVVISO Indicazioni speciali volte a migliora-re la comprensione e l'uso.

2 DESCRIZIONE DEL PRODOTTO

Nel presente manuale per l'uso vengono descritti diversi modelli di pompe. Identificare il proprio modello sulla base della targhetta dati.

2.1 Panoramica prodotto

2.1.1 TWIN (figura A)

N. Componente

1 Cavo di collegamento con connettore

2 Maniglia di trasporto

3 Carter motore

4 Adattatore combinato

5 Piede di regolazione

6 Fessure d'aspirazione

7 Nipplo angolare

8 Corpo pompa

9 Vite a incastro

10 Interruttore a galleggiante

2.1.2 SUB (fig. C)

N. Componente

1 Cavo di collegamento con connettore

2 Maniglia di trasporto

3 Carter motore

4 Adattatore combinato

5 Piede di regolazione

6 Fessure d'aspirazione

N. Componente

7 Corpo interruttore di livello

8 Interruttore di livello

2.2 Funzione

La pompa aspira il liquido direttamente attraverso le fessure di aspirazione e lo convoglia sul nipplo combinato sull'uscita. Viene accesa e spenta per mezzo di un interruttore a galleggiante. La corsa di commutazione dell'interruttore a galleggiante può essere adattata tramite regolazione della lunghezza del cavo collegato all'interruttore a galleggiante oppure tramite regolazione dell'interruttore di livello sul corpo.

2.3 Posizione piede di regolazione

	Pompe TWIN Pompe SUB
"U" - sotto	È possibile pompa-re acqua pulita op-pure acqua sporca
"O - so-pra	È possibile pom-pare solo acqua pulita	È possibile aspira-re acqua con un li-vello molto basso

2.4 Termoprotezione

La pompa è dotata di un interruttore di termoprotezione che spegne il motore in caso di surriscaldamento. Dopo una fase di raffreddamento di circa 15-20 minuti, la pompa si riattiva automaticamente.

Utilizzare la pompa solo se è completamente immersa.

2.5 Utilizzo conforme alla destinazione

La pompa è destinata all'uso privato in casa e in giardino. Deve essere utilizzata esclusivamente nell'ambito dei limiti imposti in conformità ai dati tecnici.

La pompa è adatta a:

■ drenaggio in caso di allagamenti
■ travasare e svuotare contenitori
■ prelievo d'acqua da fontane e pozzetti
■ prosciugamento di scarichi e pozzi drenanti.

La pompa è indicata esclusivamente per convogliare i seguenti liquidi:

■ acqua pulita, acqua piovana
acqua clorata
acqua sanitaria
■ acqua sporca con percentuale di solidi in so-spensione pari a max. 5 %

■ solo per i modelli TWIN
granulometria massima: vedere dati tecnici

Un utilizzo diverso o ulteriore non viene considerato conforme alla destinazione d'uso.

2.6 Possibile uso errato

La pompa non deve essere utilizzata in esercizio permanente. Non è adatta a convogliare:

acqua potabile
acqua salata
- generi alimentari
■ liquidi aggressivi, prodotti chimici
■ liquidi corrosivi, infiammabili, esplosivi o effervescenti
■ liquidi a temperature superiori a 35 °C
■ acqua sabbiosa e liquidi abrasivi.

3 INDICAZIONI DI SICUREZZA

⚠ PERICOLO! Pericolo in caso di contatto con parti in tensione! Un difetto della pompa o del cavo di prolunga può causare gravi infortuni.

■ Scollegare immediatamente la spina dalla re-te elettrica.
Collegare l'apparecchio con un interruttore salvavita dotato di corrente di guasto nominale < 30 mA.

ATTENZIONE! Pericolo di lesioni. Dispositivi di sicurezza e di protezione difettosi o disattivati possono avere come conseguenza lesioni gravi.

Far riparare i dispositivi di sicurezza e di protezione difettosi.
Non disattivare mai i dispositivi di sicurezza e di protezione.

CAUTELA! Pericolo di lesioni dovuto ad acqua calda! In caso di utilizzo prolungato contro il lato in pressione chiuso (> 10 min.) l'acqua nella pompa può riscaldarsi fortemente e fuoriuscire in modo incontrollato!

■ Staccare la pompa dalla rete e lasciar raffreddare la pompa e l'acqua.
- Controllare il livello dell'acqua sul lato di aspirazione.
■ Verificare la tenuta dei tubi.
- Verificare l'installazione del tubo di aspirazione e del tubo di mandata.
Rimettere la pompa in funzione solo dopo aver eliminato tutti i difetti!

3.1 Avvertenze generali di sicurezza

• Questo dispositivo può essere utilizzato da persone con ridotte capacità fisiche, sensoriali o mentali o con mancanza di esperienza e conoscenza se sono supervisionate o istruite sull'uso sicuro del dispositivo e comprendono i pericoli che ne derivano. I bambini non possono giocare con l'apparecchio.
  Le persone con limitazioni molto forti e complesse possono avere altre esigenze oltre alle istruzioni qui descritte.
  Le pompe che non sono contrassegnate come resistenti al gelo non devono essere lasciate all'aperto quando fa gelo.
  ■ Mai sollevare, trasportare o fissare la pompa per il cavo di rete. Non usare mai il cavo di rete per sfilare il connettore dalla presa.
  Si fa divieto di variazioni o modifiche arbitrarie della pompa. Le riparazioni devono essere eseguite solo dal nostro servizio di assistenza al cliente.
  Per qualsiasi lavoro sull'apparecchio stacca-re la spina di rete. Proteggere la spina di rete dall'umidità.
  Utilizzare la pompa e il cavo di prolunga solo se in stato tecnico ineccepibile. Non utilizzare apparecchi danneggiati.
  ■ Mantenere una distanza di sicurezza dagli animali o spegnere la pompa quando si avvici-nano animali.

3.2 Sicurezza elettrica

Se all'interno della piscina o nel laghetto sono presenti delle persone è proibito mettere in funzione la pompa.
La tensione della rete domestica deve coincidere con i dati della tensione di rete indicati nei Dati tecnici; non utilizzare una tensione di alimentazione diversa.
La pompa può essere utilizzata solo su un dispositivo conforme a DIN/VDE 0100, parte 737, 738 e 702. Per sicurezza devono essere installati un interruttore automatico di linea da 10 A e un interruttore differenziale con una corrente di guasto nominale di 10/30 mA.
Utilizzare solo cavi di prolunga previsti per l'uso all'aperto - sezione minima 1,5 mm². Srotolare sempre completamente il tamburo avvolgicavo.
Non devono essere utilizzati cavi di prolunga danneggiati o fragili.

Prima di mettere in funzione l'apparecchio controllare lo stato del proprio cavo di prolunga.

Se il cavo di alimentazione deve essere esteso, è possibile utilizzare soltanto un cavo di tipo H07RN-F e un manicotto in ghisa. Questo lavoro deve essere eseguito da un elettricista qualificato.
Per evitare pericoli, un eventuale cavo di rete danneggiato deve essere sostituito a cura del produttore, del suo servizio clienti o di una persona con qualifiche assimilabili.

4 MONTAGGIO

4.1 Montaggio del tubo di mandata

4.1.1 TWIN (figura A)

1. Avvitare la squadretta di collegamento (7) nell'uscita della pompa.
2. Avvitare il nippolo combinato (4) sulla squadretta di collegamento.
3. Fissare il tubo nel nippolo combinato.

4.1.2 SUB (fig. C)

1. Avvitare il nippolo combinato (4) sulla squadretta di collegamento.
2. Fissare il tubo nel nippolo combinato.

i AVVISO Il nipplo combinato può essere tagliato in base all'attacco scelto per il tubo flessibile. Utilizzare un tubo flessibile con il diametro maggiore possibile.

4.2 Posizionare il piede di regolazione (fig. E)

4.2.1 TWIN

1. Ruotare il piede di regolazione (6) verso destra. Il piede di regolazione scatta verso l'esterno.
2. Regolare il piede di regolazione in posizione "O" oppure "U".
3. Ruotare il piede di regolazione verso sinistra. Il piede di regolazione riscatta verso l'interno.

4.2.2 SUB

1. Ruotare il piede di regolazione di 90° verso sinistra per portarlo nella posizione superiore.
2. Ruotare il piede di regolazione di 90° verso destra per portarlo nella posizione inferiore.

i AVVISO Il nipplo combinato può essere tagliato in base all'attacco scelto per il tubo flessibile. Utilizzare un tubo flessibile con il diametro maggiore possibile.

5 MESSA IN FUNZIONE

5.1 Sicurezza

ATTENZIONE! Pericolo di allagamento! In caso di malfunzionamenti sulla pompa, l'acqua può sfuggire e causare danni da allagamenti.

Tramite provvedimenti adeguati, impedire che, in caso di anomalie sulla pompa, possa-no verificarsi danni conseguenti dovuti ad allagamenti.
- Azionare la pompa appendendo una corda o accertarsi che la pompa sia sicura.
- Utilizzare la pompa solo se è completamente immersa.
Accertarsi che ci sia una distanza sufficiente dal sottofondo.
■ Non far funzionare la pompa contro un tubo di mandata chiuso.
Nel caso di pozzetti, accertarsi sempre che il dimensionamento sia sufficiente.
Coprire sempre i pozzetti in modo che siano pedonabili.

6 UTILIZZO

6.1 Accensione della pompa

ATTENZIONE! Rischio di danni alle apparecchiature! La pompa non deve aspirare corpi solidi. Sabbia o altri materiali abrasivi nel fluido possono rovinare la pompa.

Accertarsi che nessun corpo solidi si avvicini al liquido.

1. Avvolgere completamente il cavo di alimentazione (1).
2. Assicurarsi che i collegamenti elettrici a spina vengano collocati in una zona sicura da alla-gamento.

Modelli con interruttore a galleggiante

1. Cambiare la posizione di bloccaggio e impostare singolarmente i punti di commutazione dell'interruttore a galleggiante (10).
2. Il cavo dell'interruttore a galleggiante è fissa-to al corpo della pompa. Lunghezza cavo raccomandata per l'interruttore a galleggiante ca. 100 mm.

Modelli con interruttore di livello

i AVVISO In caso di sostrato fangoso, sab-bioso o pietroso, utilizzare una piattaforma adatta per conferire stabilità alla pompa.

1. Spingere l'interruttore di livello (8) all'altezza corrispondente regolando in questo modo i punti di commutazione.
2. Immergere lentamente la pompa nel liquido da pompare. Nel far questo, mantenere la pompa leggermente inclinata per fare in modo che l'aria eventualmente inclusa possa sfiatarsi.
3. Inserire la spina nella presa.

Una volta raggiunto un determinato livello dell'acqua la pompa si accende automaticamente per mezzo dell'interruttore a galleggiante e torna spegnersi nel caso in cui il livello dell'acqua scenda all'altezza di spegnimento.

6.2 Spegnimento della pompa

1. Sfilare il connettore dalla presa.

6.3 Modalità automatica

1. Nella modalità automatica portare il piede di regolazione nella posizione "U" (sotto) per raggiungere la massima portata possibile.

2. Inserire la spina nella presa.

Modelli con interruttore a galleggiante

1. Commutare il selettore d'esercizio del connettore su "AUTO" (fig. G).

Modelli con interruttore di livello

1. Spingere l'interruttore di livello verso l'alto all'altezza di commutazione desiderata (fig. I). La pompa si attiva automaticamente al raggiungimento di un determinato livello dell'acqua (altezza di attivazione) per mezzo dell'interruttore a galleggiante e si disattiva automaticamente se il livello dell'acqua scende all'altezza di disattivazione, vedere dati tecnici.

6.4 Modalità manuale

In modalità manuale l'acqua può essere pompata fino ad un livello residuo molto basso.

Livello minimo dell'acqua per la messa in funzione: vedere dati tecnici.

6.5 Pompaggio fino al livello d'acqua residuo

ATTENZIONE! Rischio di danni alle apparecchiature! Quando si pompa, esiste il rischio che la pompa si asciughi causando danni al dispositivo.

Per evitare che la pompa possa funzionare a secco, monitorare costantemente la pompa durante il pompaggio fino al livello d'acqua residuo.
■ Sfilando il connettore di rete, mettere la pompa fuori servizio al raggiungimento del livello d'acqua residuo.

Per pompare fino al livello d'acqua residuo portare il piede di regolazione in posizione "O" (sopra):

1. Sfilare il connettore dalla presa.

Modelli con interruttore a galleggiante

1. Commutare il selettore d'esercizio su "MAN" (fig. G). La pompa si attiva inizia a pompare.

Modelli con interruttore di livello

1. Spingere l'interruttore di livello verso l'alto in posizione "MAN" (fig. I).

i AVVISO Qualora si raggiunga un livello dell'acqua inferiore a quello residuo, la pompa aspira aria. In questo caso la pompa deve essere sfiatata qualora il livello dell'acqua cresca e prima di essere rimessa in funzione.

7 MANUTENZIONE E CURA

7.1 Pulizia della pompa

i AVVISO Dopo aver pompato acqua clorosa di piscina o liquidi che lasciano residui la pompa deve essere risciacquata con acqua pulita.

1. In caso di necessità, pulire le fessure di aspirazione del piede aspirante con acqua pulita.

7.2 Smontare/montare l'interruttore di livello

1. Svitare la vite di fissaggio (2) e ribaltare il corpo dell'interruttore di livello (1) prima verso l'alto, poi in avanti.
2. Pulire il corpo del galleggiante (4) e le guide (3).
3. Reinserire il corpo del galleggiante nella guida.
4. Inserire nuovamente il corpo interruttore di livello e premere verso il basso.
5. Avvitare la vite di fissaggio.

7.3 Smontare/montare il piede di regolazione

Pompe TWIN

1. Svitare le viti incastro (7) e sfidare il piede di regolazione (6) dal corpo pompa (8).
2. Pulire il piede di regolazione del corpo pompa.
3. Inserire il piede di regolazione del corpo pompa, orientarlo e riavvitare le viti a incastro.

8 SUPPORTO IN CASO DI ANOMALIE

PERICOLO! Pericolo di folgorazione!

Quando si lavora sulla pompa, esiste un rischio di scossa elettrica.

■ Prima di tutti i lavori per l'eliminazione di anomalie sfilare il connettore.
■ Incaricare un elettricista qualificato di eliminare i vizi dell'impianto elettrico.

H AVVISO In caso di anomalie non eliminabili si prega di rivolgersi al nostro servizio clienti competente.

Anomalia Possibile causa Rimedio
Il motore non parte. Girante bloccata. Rimuovere la sporcizia nell'area di aspirazione. Pulire con uno strumen-to adatto attraverso l'apertura posteriore del carter motore.
La pompa gira, ma non pom-pa.	Aria nel corpo della pompa. Funzionamento a secco, spe-gnimento automatico dopo 90 secondi.	Sfiatare la pompa tenendola inclina-ta. Regolare correttamente il piede di regolazione.
	Ostruzione sul lato aspirazio-ne.	Rimuovere la sporcizia nell'area di aspirazione.
	Tubo di mandata chiuso. Aprire il tubo di mandata.
	Tubo di mandata piegato. Distendere il tubo di mandata.
Quantità pompata troppo esi-gua	Diametro tubo troppo piccolo. Utilizzare un tubo di mandata più grande.
	Ostruzione sul lato aspirazio-ne.	Rimuovere la sporcizia nell'area di aspirazione.
	Altezza di mandata eccessiva. Attenzione all'altezza di mandata max., ved. dati tecnici!

Solo pompe con interruttore di livello

La pompa funziona sempre. Corpo galleggiante bloccato. Interruttore impostato male.

Pulire il corpo galleggiante. Regolare correttamente l'interruttore.

Solo pompe con interruttore di livello

La pompa sempre spenta. Corpo galleggiante bloccato.Livello dell'acqua troppo bas-so.

Pulire il corpo galleggiante.

9 CONSERVAZIONE

i AVVISO In caso di danni da gelo, il sistema deve essere completamente scaricato e la pompa deve conservata in un luogo al riparo dal gelo.

10 SMALTIMENTO

Le apparecchiature elettriche ed elettroniche non appartengono ai rifiuti domestici, ma devono essere portati presso una raccolta o smaltimento dei rifiuti separati!

12 INFORMAZIONI SULLA DICHIARAZIONE DI CONFORMITÀ

Con la presente, sotto la nostra esclusiva responsabilità, dichiariamo che questo prodotto nella forma distribuita sul mercato soddisfa i requisiti

L'imballo, l'apparecchio e gli accessori sono stati prodotti con materiali riciclabili, pertanto devono essere smaltiti di conseguenza.

11 SERVIZIO CLIENTI/ASSISTENZA

Per eventuali domande su garanzia, riparazione o pezzi di ricambio si prega di rivolgersi al centro di assistenza AL-KO più vicino. Per reperirlo, consultare il sito Internet all'indirizzo: www.alko-garden.com/service-contacts

Ulteriori informazioni sui pezzi di ricambio sono disponibili su: www.alko-garden.com/spareparts

delle direttive UE armonizzate, gli standard di sicurezza UE e gli standard specifici di prodotto. La dichiarazione di conformità costituisce parte integrante delle istruzioni per l'uso e viene fornita insieme alla macchina.

13 GARANZIA

Elimineremo - a nostra discrezione tramite riparazione o consegna sostitutiva - eventuali difetti di produzione o del materiale dell'apparecchio entro i termini di prescrizione previsti dalla legge per i diritti di ricorso per vizi della cosa. I termini di prescrizione dipendono dalla normativa in vigore nel paese in cui l'apparecchio è stato acquistato.

I termini della garanzia valgono solo nei casi seguenti:

■ Osservare le presenti istruzioni per l'uso
■ Trattamento corretto
■ Utilizzare parti di ricambio originali

Sono esclusi dalla garanzia:

■ danni della vernice da ricondurre alla normale usura
■ Parti usurabili che sono contraddistinte sulla scheda ricambi xxxxxx (x) con un riquadro

Il periodo di garanzia inizia con l'acquisto da parte del primo consumatore finale. Fondamentali sono la data e la ricevuta di acquisto. Rivolgersi al proprio rivenditore o al centro di assistenza autorizzato più vicino presentando la presente garanzia e la ricevuta di acquisto originale. La presente dichiarazione di garanzia non altera i diritti derivanti da vizi del prodotto spettanti per legge all'acquirente nei confronti del venditore.

La garanzia decade nei casi seguenti:

■ Tentativi di riparazione in proprio
■ Modifiche tecniche eseguite in proprio
■ Uso non conforme alla destinazione

PREVOD ORIGINALNIH NAVODIL

Kazalo vsebine
