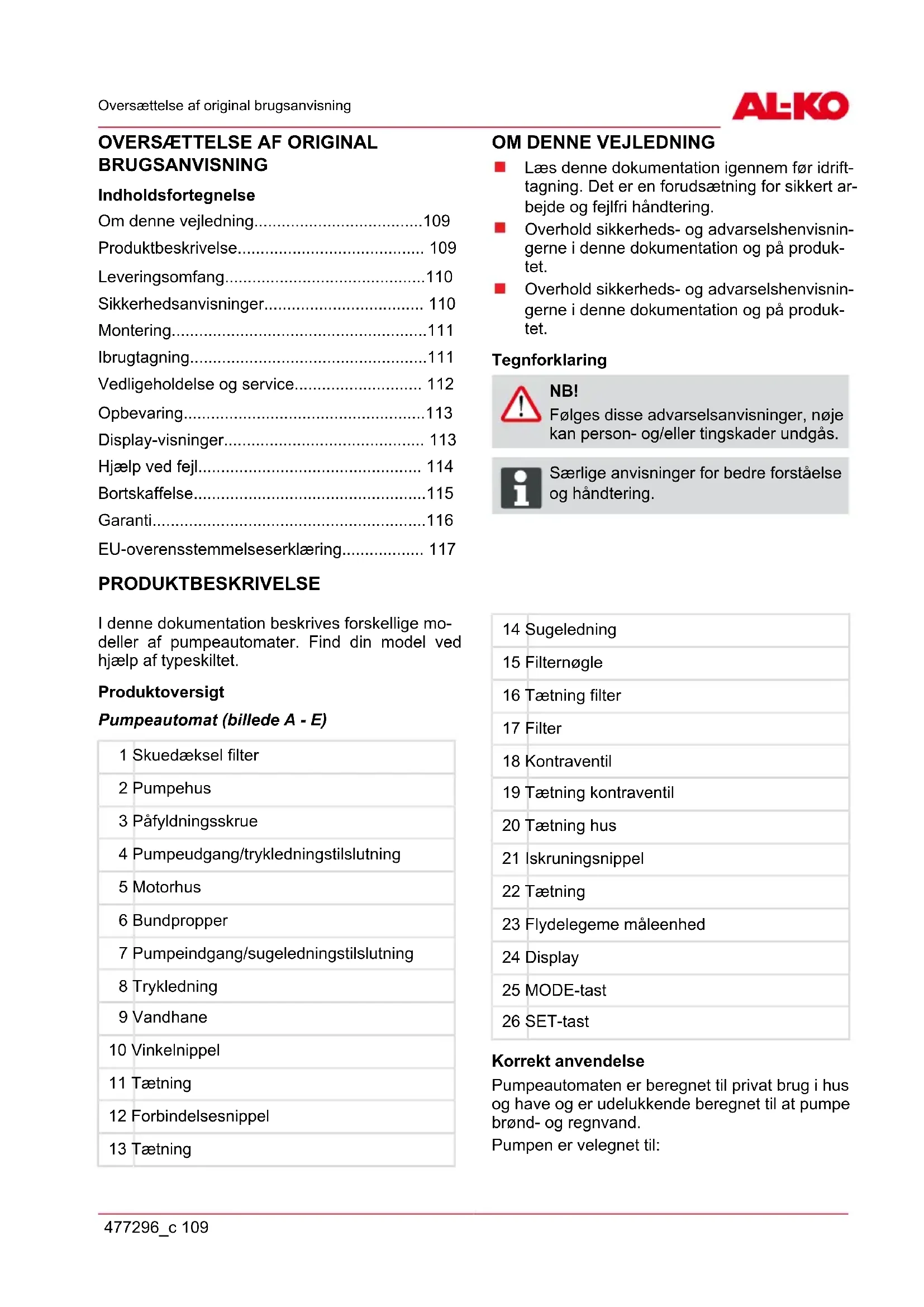

BRUGSANVISNING HWA 60005 Premium AL-KO

Omdennevejledning. 109
Produktbeskrivelse 109
Leveringsomfang. 110
Sikkerhedsanvisninger. 110
Montering. 111
Ibrugtagning. 111
Vedligeholdelse og service. 112
Opbevaring. 113
Display-visninger 113
Hjaelp ved fejl. 114
Bortskaffelse. 115
Garanti 116
EU-overensstemmelseserklaering. 117

PRODUKTBESKRIVELSE

I donne dokumentation beskrives forskellige modeller af pumpeautomater. Find din model ved hjælp af typeskiltet.

Produktoversigt

Pumpeautomat (billede A - E)

1 Skuedæksel filter

2 Pumpehus

3 Påfyldningsskrue

4 Pumpeudgang/trykledningstilslutning

5 Motorhus

6 Bundpropper

7 Pumpeindgang/sugeledningstilslutning

8 Trykledning

9 Vandhane

10 Vinkelnippel

11 Tætning

12 Forbindelsensnippel

13 Tætning

OM DENNE VEJLEDNING

Laes denote documentation igennem for idrifttagning.Det er en forudsætning for sikkert arbejde og fejlfri handtering.
Overhold sikkerheds- og advarselshenvisiningerne i dette dokumentation og påproduk-tet.
Overhold sikkerheds- og advarselshenvisiningerne iijke documentation og påproduk-tet.

Tegnforklaring

NB!

Folges disse advarselsanvisninger, nje kan person- og/eller tingskader undgas.

Særlige anvisninger for bedre forstæelse og händtering.

14	Sugeledning
15	Filternøgle
16	Tætning filter
17	Filter
18	Kontraventil
19	Tætning kontraventil
20	Tætning hus
21	Iskruningsnippel
22	Tætning
23	Flydelegeme@måleenhed
24	Display
25	MODE-tast
26	SET-tast

Korrekt anvendelse

Pumpeautomaten er beregnet til privat brug i hus og have og er udelukkende beregnet til at pumpe brond- og regnvand.

Pumpen er velegnet til:

da

Vanding af have- og grundarealer
Vandforsyning i huset
Trykogning i vandforsyningen

Ved trykogningen i vandforsyningen skal de lokale forskritter overholds. Du kan fãmere at vide af din vvs-specialist.

Mulig fejlanvendelse

Husbandværket er/DDke velegnet til pumpning af:

sandholdigt vand og spildevand med tekstiloog papirandele
aggressive, aetsende, eksplosee aller gasholdige kemikalier aller vaesker
væsker over 35^

Pumpeautomaten ma ikke bruges til at pumpe vand til fode-ller drikkevarer. Pumpeautomaten er ikke egnet til permanentdrift.

LEVERINGSOMFANG

Enheden leveres driftsklar med nogle til filterdaksel, vinkelnippel og brugsvejledning.

Funktion

Den beskrevne enhed er en automatisk virkende pumpe. Pumpen tænder og slukker afhængigt af trykket (se tekniske data). Hvis der abnes et aftapningssted, suger pumpen vand ind gennem pumpeinndgangen (7) og transporterer det gennem trykledningstilslutningen (4) hen til aftapningsstedet. Pumpen slar automatisk fra, 20 sekunder after at der lukkes for aftapningsstedet.

Termobeskyttelese

Enheden er udstyret med en termobeskyttelse, der frakobler motoren, his den overophedes. Efter en kort afkølingsfase pa ca. 15 - 20 minutter kobler pumpen automatisk til igen.

Trolabsbeskyttelese

Enheden er udstyret med en trolabsbeskyttelse. Trolabsbeskyttelsen frakobler pumpen after ca. 90 sekunder, his der icke suges vand, ellr his sueledningen er beskadiget.

Tryksensor

Enheden er udstyret med en tryksensor. Viaenne sensor tændes og slukkes der automatisk for pumpen.

Display-visiting

Enheden er udstyret med et display, (fig. E-24) der viser driftstilstande og fejlmeldinger. Med MODE-tasten (E-25) kan der vaelges forskellige indstlinger og visninger, og med SET-tasten (-26) kan der bekraftes.

SIKKERHEDSANVISNINGER

NBI!

Fare for kvaestelse!

Maskinen og forlangerledningen magkun anvendesi tekniisk fejlfri stand!Enmaskine, der er beskadiget, ma ikke betjenes.

Sikkerheds- og beskyttelsesanordninger ma aldrig tages ud af drift!

Børn og personer, der/DD er inde i driftsvejledningen, ma icke bruge apparatet.
Loft, transporter aller fastgor aldrig apparatet i tilslutningsledningen.
Egenhændigeændringer aller ombygninger er forbudt.

Elektrisk sikkerhed

FORSIGTIG!

Fare ved berøring af stromforende dele!

Tag straks stikket ud, hvis forlængerled- ningen beskadiges eller overskæres! Vi anbefaler tilslutning via en HFI-abryder med en nominel fejstrøm pa < 30 mA.

Hvis der er personer i svommebassinet aller i havedammen, ma pumpen ikke benyttes.
Netspændingen i huset skal stemme overens med angivelsene om netspænding i Tekniske data. Ingen,anden forsyningssspænding mA anvendes.
Apparatet maku kun betjenes i forbindelse med en elektrisk anordning iht. DIN/VDE 0100, del 737,738 og 702.Af sikkerhedsmaesige arsager skal der installeres en ledningssikkerhedsafbryder pa 10 A samt et fejstrmsrelæ med en nominel fejstrom pa 10 / 30mA
Brug kun forlangerledninger, der er beregnet til udendors brug - min. tværshit 1,5 mm². Træk altid ledningen helt ud af kabeltromler.
Beskadigede aller spre de forlaengerledninger ma ikke anvendes.

Kontroller altid forlaengerledningens tilstand, for den tages i brug.

MONTERING

NBI!

Enheden fungerer ikke som den skal, hvis aftapningsstedet ligger 15 meter højere end pumpen.

Opstilling af apparatet

I daglig brug (automatisk drift) skal det udelukkes i kraft af egnede forholdsrregler, at der kan opsta folgeskader, hvis apparatet beskadiges pa grund af oversvommelier af rum.

Tilslutning af sugeledningen

1. Vælg længden på sugeledningen (fig. B -14) sä husvandværket ikke kan lobe tør. Sugeledningen skal ære mindst 30 cm under vandoverfladen.
2. Tilsnut sugeledningen. Sorg for, at den slutter tæt,.uden at gezindet beskadiges.

Vi anbefaler, at der anvendes fleksible ledninger pa pumpeindgangen (fig. A-7). Pa donne MADE kan der udoves mekanisk tryk ell er traek pa huvandværket.

1. Trak altid sueledningen jævnt stigende.

Hvis indsugningshodjen er mere end 4 meter, skal der monteres en sugeslange med en diameter pa over 1^* .Vi anbefaler at anvende et AL-KO-sugearmatur med sugeslange, sugekurv og returlobsstop. Sporg din forhandler til rads.

Montering af trykledningen

1. Skru forbindelsnesniplen (fig. B -12), med rundtaetningsringen (fig. B -13) ind i pumpeudgangen (fig. A -4).
2. Skru vinkelniplen (fig. B-10) med tætning (fig. B-11) på forbindelsensniplen (fig. B-12), og drej vinkelniplen i den ønskede retning.
3. Fastgor en trykledning (fig. B-8) pa vinkeli- plen (fig. B-10).

IBRUGTAGNING

Ved Forste ibrugtagning vises alle informationer pa displayet (fig. E -24) pa engelsk. Vaelg det onskede sprog med MODE-tasten (-25) og bekraeft med SET-tasten (-26).

Spaedning af enheden

NBI!

Tørlob ødelægger pumpen! Pumpen skal vare gyldt med vand til overlob for idrifttagning, sa pumpen straks kan suge.

1. Abn pafyldningsskruen (fig. A -3) med filternoglen.
2. Fyld vand på igennem pafyldningsskruen, til markeringen på pumpehuset er fyldt.
3. Skru pafyldningsskruen i gen.

For at forkorte sugetiden skal sugeslangen fyldes med vand, for den skrues pa.

Förste ibrugtagning af pumpen

1. Abn lase n i trykledningen (ventil, dyse, vandhane).
2. Sæt stikket på tilslutningsledningen i stikdãsen.

Pumpen begynder at pumpe.

1. När der/DDle laengere er luft i vandet, der Iber ud, kan lasen i trykledningen lukkes.

Pumpen slar automatisk fra uden genneemstromming, nar trykket er opbygget.
Nu er pumppeautomaten klar til drift. Displayet viser AUTO O og FLOW O.

Drift

1. Tag enheden i brug som beskrevet (første ibrugtagning af enheden).
   Pumpeautomaten styres elektronisk og arbejder fuldautomatism after den feste ibrugtagning.
2. Når der tappes vand af på tryksiden, slår pumpen til. Displayet viser ON X og PRESSURE samt det faktiske tryk.

När der after 20 sekunder/DDI kIe Iengere suges vand ind i indsugningsledningen, skifter pumpen til kontrlstand. Pumpen kRer videre ogdisplayet viser CHECK SUCTIONSIDE.

Hvis der after ca. 90 sekunder stadig ikke suges vand ind igennem sueeledningen (fig. B -14) kobler torlobsbeskyttelsen pumpen fra, og displayet viser ALARM og SUCTION SIDE. Fejlsøgning og fejlafhjælpning - se Hjælp ved fejl.

Hvis pumpen har slaet til og fra flere gange, selv om der ikke er tappet vand af, kobler pumpen fra for at beskytte sig mod overophedning, og displayet viser ALARM og PRESSURE SIDE. Fejlarsag og fejalhjaelpning - se Hjælp ved fejl.

Frakobling af pumpen

1. Træk netstikket ud af stikdåsen.
2. Luk alle tilstedeveerende lukninger i trykled- ningen (ventiler, sprjtedyser og vandhane).

FORSIGTIG!

Fare for personskade ved varmt vand

Ved længere drift mod en lukket trykside (>10min) kan vendet i pumpen blive meget varmt og sprjte ukontrolleret ud! Afbryd apparatet fra nettet, og lad pumpe og vand kole af. Tag Först apparatet i brug igen, narr alle mangler er afhjulpet!

Fare for personskade ved varmt vandPGA Grund af:

ukydig installation
lukkettrykside
vandmangel i sugeledningen aller
defekt trykafbryder

Fremgangsmåde

1. Afbryd apparatet fra nettet, og lad pumpe og vand kole af.
2. Kontroller apparat, installation og vandstand.
3. Tag Först apparatet i brugigen, nár alle mangler er afhjulpet!

VEDLIGEHOLDELSOG SERVICE

NBI!

Husk at tage stikket ud af stikkontakten alt vedligeholdses- og plejearbejde. Træk stikket ud af stikdase n.

Skyl pumpen

Nár der har været pumpet klorholdigt svømme-bassinvand eller væsker, der afterlader rester, skal pumpen skylles med rent vand.

Rengoringaffilteret

1. Skru aftapningsskruen i filterrummets (fig. A -6) tommæbning af, tom filterrummet, og luk tommæbningenigen.
2. Skru det gennemsigtige filterdæksel (fig. A-1) af med filternøglen (fig. C-15/D).
3. Tag filteret (fig. C-16/C-17) ud af filterhuset (fig.A-2), og rengor det under rindende vand.
4. Rengør filterhuset og det gennemsigtige dæksel.
5. Før filteret indbygges skal tætningerne til filteret (fig. C-16) og tætningerne til huset (fig. C-20) kontrolleres for beskadigelse. Udskiftes ved behov.
6. Indbyg filteret, skru det gennemsigtige filterdaksel pa, og spænd det handfast med filternoglen.

Rengoring af kontraventil

1. Montering/afmontering af filteret (se afsnittet "Rengoring af filter").
2. Skru kontraventilen (fig. C-18) af, og rengor den under rindende vand.
3. Taetning (fig. C-19) udskiftes ved behov.
4. Indbygning af kontraventil.

Flydelegeme

1. Trykledning (fig. B-8) med vinkelnippel (fig. B -10) og forbindelsensnippel (fig. B-12) ud.
2. Skru iskruningsniplen (fig. D -21) med tætning (fig. D -22) ud. Bemærk flydelegemets (fig. D -23) indbygningsposition. Træk flydelegemet ud, og rengør det.
3. Sæt flydelegemet i igen - overhold indbygningspositionen (fig. D).

Afhjaelpning af tilstopninger

1. Afbryd apparatet fra nettet, og husk at sikre mod genindkobling.
2. Tag sugeslangen pä pumpeindgangen af.
3. Slut trykslangen til vandledningen.
4. Lad vendet Ibe igennem pumpehuset, indtil tilstopningen oploses.
5. Kontroller, om pumpen körer frit ved at lade den köré i ganske kort tid.
6. Tag husvandværket i drift igen som beskrevet.

OPBEVARING

När der er fare for frost, skal systemet tommas fuldstændigt (pumpe, ledninger, lagerbeholder og filterrum).

1. Tøm suge- (fig. B -14) og trykledningen (fig. B -8).
2. Skru aftapningsskruen i filterrummet (fig. A -6/ A-6a), af, og lad vendet Iobe ud af pumpen.
3. Skru aftapningssskruerne (fig. A-6/A-6a) i gen, og opbevar pumpe, ledninger og lagerbeholder frostfrit.

DISPLAY-VISNINGER

Ved forste ibrugtagning vises alle informationer pa engelsk pa displayet.
Alle Funktioner kan abnes med tasten MODE. De rekvirerede visninger/funktioner bekraftes med tasten SET.

Informationerne, der vises i anden linje pa displayet, er delvist Ibende tekster, der korer igennem som kontinueregige informationer.

Normaldrift og ekstrafungktoner

Indstil sprog

Display-visiting Koblingstilstand Funktion/forholdsregler

Hold MODE-tasten inde i mere end 3 sekunder, derived aktiveres betjeningssproget. Skift betjeningssprog ved at trykke pa MODE-tasten (30). Bekræft nyt betjeningssprog med SET-tasten.

Förste ibrugtagning af pumpen

Display-visiting Koblingstilstand Funktion/forholdsregler

Pumpe driftsklar Pumpen starter automatisk, nár der tappes vand af.

Pumpen kører i normaldrift

Display-visiting Koblingstilstand Funktion/forholdsregler

Pumpen er slæt til og transporterer vand.

Trykketvises.

Pumpen er slæt til og transporterer vand.

Trykketvises.

Et drejende X bagved ON symboliserer, at pumpen er slaet TIL

Pumpe i automatisk drift, pumper/DD

Display-visiting Koblingstilstand Funktion/forholdsregler

Pumpen er slaet til men transporterer alligevel ikke vand.

Der er ingen genn-emstromning; der vises 0 l/h.

När trykledningen abnes (ventiler, dyser, vandhane...), starter pumpen automatisk.

Pumpen er slaet til men transporterer alligevel ikke vand.

Trykketvises.

Nár trykledningen abnes (ventiler, dyser, vandhane...), starter pumpen automatisk.

Ved at trykke på tasten MODE skiftes der mellem visning af tryk og gennemstrømning samt transportmængde.

HJAELP VED FEJL

FORSIGTIG!

Træk altid netstikket ud, før der arbejdes på at afhjælpe fejl. Lad en elektriker afhjælpe fejl i det elektriske system.

Fejl Årsag Afhjælpning

Pumpens drivmotor kører ikke.

Fejl Årsag Afhjælpning
TJEK KONTROLLE 0,0 bar	MODE SET	Tryk og gennemstrømning er.uden for normalværdierne -men pumpen fortsætter alli-gevel med atiske.	Der vises en melding after 20 sekunder.Pumpen forsøger selv at afhjælpe fejlen i 90 sekunder.Ingen forholdsrregler påkrævet.Hvis fejlen vedvarer ud over de 90 sekund-der, kobler pumpen fra for at beskytte mod tørløb.
ALARM KONTROLLE 0,0 bar	MODE SET	Pumpen blev.slået fra for atbeskytte mod tørløb.	Der er fejl på sugesiden.Bekræft med SET after fejlafhjælpning. De-refter fortsætter pumpen med atiske. Pas på varmt vand ved genstart.
		Utæthed på sugesiden. Kontroller sugeventil og sugeslange.
		Utæthed på filterglasset. Kontroller tätningen på filterglasset, spænd filterglasset.
		Utæthed aftapningsstkrue, fil-terkammer.	Kontroller tätningen på aftapningsstkruen, spænd aftapningsstkruen.
		Slangeenden ikke nede i vandet, vandbeholder tom(f.eks. cisterne eller brønd).Pumpen suger luft ind.	Sugeledningen skal altid nære mindst 30 cm under vandoverfladen.
		Filter stærkt forurenet. Rengør filteret.
		Tilstopning på sugesiden Fjern	urenheder i indsugningsområdet.
		Gennemstrømningenindre end 300 l/h.	Øg gennemstrømningen.
ALARM TJEK TRYKS 1,5 BAR	MODE SET	Pumpen har.slået fra og til flere gange, selv om der ikke er tappet vand af.=> Pumpen blev.slået fra forat beskytte mod overo-phedning.	Der er fejl på tryksiden, f.eks. utæthed.Også små utætheder på vandhaner og toi-letter er ørsagen til trykfaldet i systemet.Kontroller trykledning og forbrugere med henblick på utæthed.Kontroller og rengør kontraventilen (18) i fil-terkammeret.Bekræft med SET, nagr fejlen er afhjulpet, og pumpen starter derefter iven.Pas på varmt vand ved genstart!

Ret henvendelse til vores naermeste kundeservice, hvis der optrader fejl, der/DDke kan afhjelpes.

BORTSKAFFALSE

Udtjente apparater, batterier og genopladelige batterier ma ikke bortskaffes med det almindelige husholdningsaffald!

Emballage, maskine og tilbehør er fremstillet af genanvendelige materialer og skal bortskaffes på behörig vis.

GARANTI

Evt. fejl i materiale- aller fabrikationsfejl på maskinen udbedes erstatte inden for garantiperioden Eden beregning af en reparator, som vi udpeger. Garantiperioden bestemmes af lovgivningen i det land, hvor maskinen er kobe.

Garantien gælder kun, hvis

■ maskinen behandles kyndigt,
■ forskirfterne i betjeningsvejledningen overhodes,
der anvendes originale reservedele

Garantien bortfalder, hvis

maskinen forsøges repareret egenhændigt,
der udfores tekniske ændringer på maskinen,
■ maskinen anvendes mod sin bestemmelse (f.eks. erhvervsmaessig aller kommunal anvendelse).

Garantien omfatter icke:

Lakskader, der opstär som ffolge af normal anvendelse
Sliddele, der på reservationskortet er markeret med [xxx xxx (x)]
Forbrændingsmotorer - ved forbrændingsmotorer gælder den pagældende motorproducents separately garantibestemmelse

Garantiperioden begsnder ved den fprest slutbrugers kob. Her gelder datoen pa den originale kvittering. Ved garantikrav bedes du medbringe dette garantibevis sammen med den originale kvittering for kbet til din forhandler ell det narmeste autorisere de kundecenter. Garantien forbliver uendret ved evt. salg til tredjepart.

EU-OVERENSSTEMMELSESERKLAERING

Hermed erklærer vi, at dette produit i den udforelse, vi har sendt det på marketedet, opfylder kravene i de harmoniserede EU-direktiver, EU-sikkerhedssstandarder og de produitspecifikke standarder.

Produkt Type Producent

Husbvandvark

HWA 4000 comfort

AL-KO Geräte GmbH

Serienummer

HWA 4500 comfort

Ichenhauser Str. 14

G3043045

HWA 6000/5 Premium

D-89359Kotz

Ansvarlig EU-direktiver Harmoniserede standarder

Andreas Hedrich

2014/35/EU

EN 60335-1:2012

Ichenhauser Str. 14

2014/30/EU

EN 60335-2-41:2012

D-89359Kotz

2000/14/EU (13)

EN 62233:2008

2011/65/EU

EN 55014-1:2012

Ansluta sugledningen

Sikkerhetsanvisninger. 128

Montering. 129

Igangkjoring. 129

Display-visninger 131

Feilsøking 134

Avhending. 134

Garanti. 135

EU-samsvarserklaering. 136

OM DENNE HANDBOKEN

Spesielle henvisninger for bedre forstaelight og handtering.

PRODUKTBESKRIVELSE

Før haver igangsetting mA man kontrolorere tilstanden til forlengelseskabelen.

MONTERING

OBS!

Enheten fungerer ikke forskriftsmessig hvis uttaksstedet ligger 15 m hoyere enn encheten.

Sette opp encheten

1. Hvis det/DDle Ier luft i vannet som kommer ut, lukker du avstengingen i trykklednigen.

Display-visning Årsak Tiltak

Ved feil som ikke er mulig à utbedre, má du kontakte var kundeservice.

AVHENDING

Kasserte enheter, batterier aller oppladbare batterier malke kastes i husholdningsavfallet!

Følgende omfattes ikke av garantien
