BRUKSANVISNING HWA 60005 Premium AL-KO

ud, kan låsen i trykledningen lukkes.

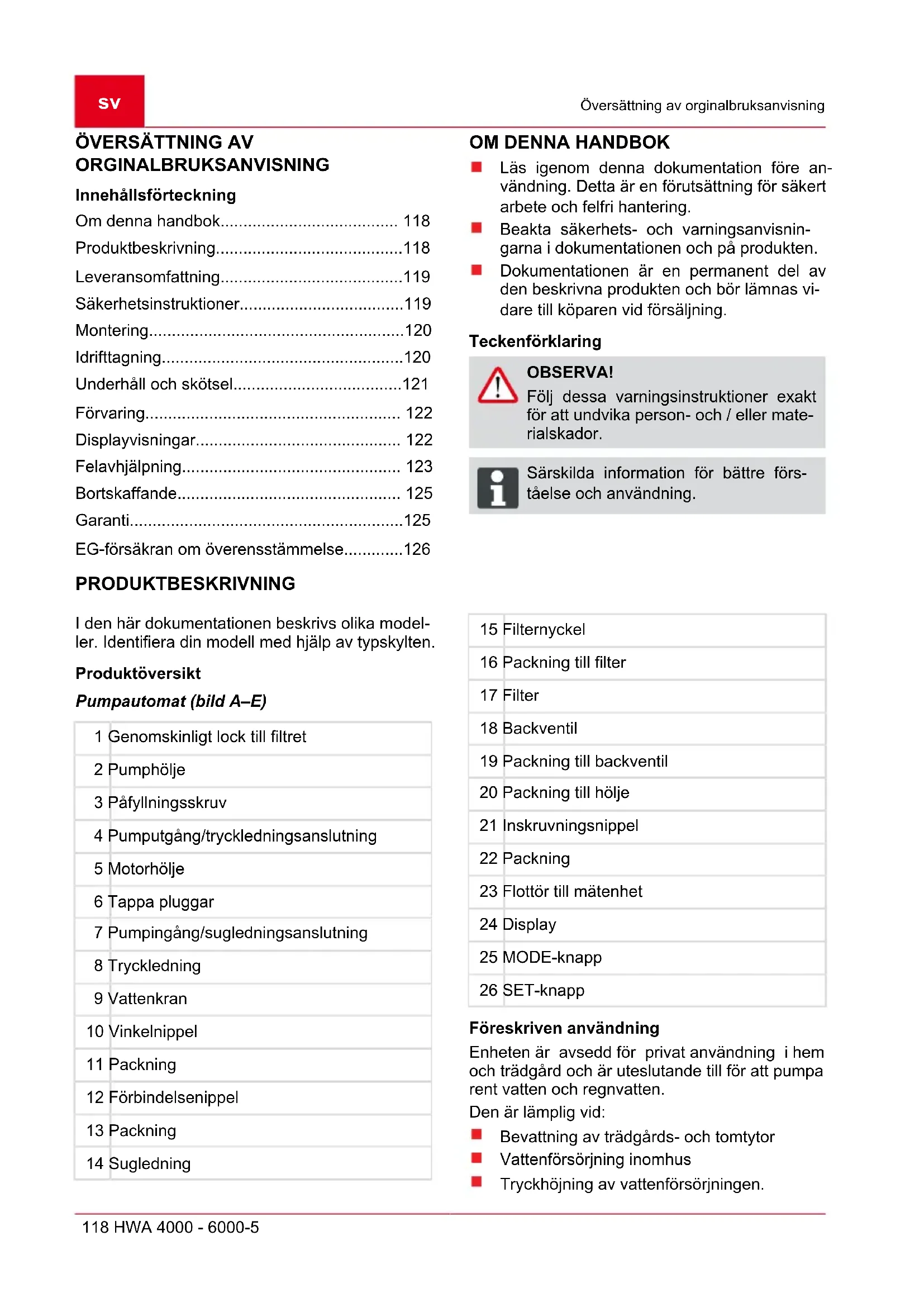

Läs igenom denna dokumentation före an- vändning. Detta är en förutsättning för säkert arbete och felfri hantering. Beakta säkerhets- och varningsanvisnin- garna i dokumentationen och på produkten. Dokumentationen är en permanent del av den beskrivna produkten och bör lämnas vi- dare till köparen vid försäljning. Teckenförklaring OBSERVA! Följ dessa varningsinstruktioner exakt för att undvika person- och / eller mate- rialskador. ADVICE Särskilda information för bättre förs- tåelse och användning. PRODUKTBESKRIVNING I den här dokumentationen beskrivs olika model- ler. Identifiera din modell med hjälp av typskylten. Produktöversikt Pumpautomat (bild A–E) 1 Genomskinligt lock till filtret 2 Pumphölje 3 Påfyllningsskruv 4 Pumputgång/tryckledningsanslutning 5 Motorhölje 6 Tappa pluggar 7 Pumpingång/sugledningsanslutning 8 Tryckledning 9 Vattenkran 10 Vinkelnippel 11 Packning 12 Förbindelsenippel 13 Packning 14 Sugledning 15 Filternyckel 16 Packning till filter 17 Filter 18 Backventil 19 Packning till backventil 20 Packning till hölje 21 Inskruvningsnippel 22 Packning 23 Flottör till mätenhet 24 Display 25 MODE-knapp 26 SET-knapp Föreskriven användning Enheten är avsedd för privat användning i hem och trädgård och är uteslutande till för att pumpa rent vatten och regnvatten. Den är lämplig vid: Bevattning av trädgårds- och tomtytor Vattenförsörjning inomhus Tryckhöjning av vattenförsörjningen.Produktbeskrivning 477296_c 119 ADVICE Vid tryckhöjningen av vattenförsörjnin- gen ska de lokala föreskrifterna beaktas. Du får information från din VVS-instal- latör. Möjlig felanvändning Husvattenverket är inte avsett att pumpa: Sandhaltigt vatten, saltvatten eller avlopps- vatten med textil- och pappersdelar Aggressiva, frätande, explosiva eller gasbild- ande kemikalier eller vätskor Vätskor över 35°C ADVICE Pumpen får inte användas för att pumpa vatten för livsmedel eller drycker. Pumpen är inte lämpad för permanent användning. LEVERANSOMFATTNING Enheten levereras redo för drift med nyckel till fil- terlocket, vinkelnippel samt bruksanvisning. Funktion Här handlar det om en automatiskt arbetande pump. Pumpen kopplas från och till beroende på trycket (se tekniska data). Om ett avtappnings- ställe öppnas suger pumpen vatten via pumpin- gången (7) och matar det genom trycklednings- anslutningen (4) till avtappningsstället. Pumpen kopplar från automatiskt ca 20 sekunder efter att avtappningsstället har stängts av. Termoskydd Apparaten är utrustad med en termoskyddsbry- tare som stänger av motorn vid överhettning. Ef- ter en nedkylningsfas på ca. 15 - 20 minuter sätts pumpen på automatiskt igen. Skydd mot torrgång Pumpen har ett torrgångsskydd. Torrgångs- skyddet stänger av pumpen efter ca 90 sekunder om inget vatten sugs upp eller om sugledningen är skadad. Trycksensor Pumpen är utrustad med en trycksensor. Med hjälp av den här sensorn kopplas pumpen auto- matiskt till och från. Displayvisning För visning av drifttillstånd och felmeddelanden är pumpen utrustad med en display (bild E -24) . Med MODE-knappen (E -25) kan du välja olika inställ- ningar och visningar och bekräfta dem med SET- knappen (-26) . SÄKERHETSINSTRUKTIONER OBSERVA! Skaderisk! Maskin och förlängningskabel får endast användas i tekniskt felfritt tillstånd! Ska- dade maskiner får inte användas. Säkerhets- och skyddsanordningar får inte sättas ur funktion! Barn och personer som inte är förtrogna med bruksanvisningen får inte använda appara- ten. Lyft, transportera eller fäst aldrig apparaten i anslutningskabeln. Egenmäktiga förändringar eller ombyggna- der på apparaten är förbjudna. Elektrisk säkerhet RISK! Fara vid beröring av spännings- förande delar! Dra genast ut kontakten från strömnä- tet om förlängningskabeln skadas eller delats! Vi rekommenderar anslutning via en FI-skyddsbrytare med en nominell fel- ström < 30 mA. Pumpen får inte vara igång om personer up- pehåller sig i poolen eller trädgårdsdammen. Husnätspänningen måste stämma överens med angivelserna rörande nätspänning i den tekniska informationen. Det är inte tillåtet att använda någon annan försörjningsspänning. Apparaten får endast drivas i en elektrisk an- ordning i enlighet med DIN/VDE 0100, del 737, 738 och 702. För att säkra det hela måste du installera en ledningsskyddsbrytare 10 A samt en felströmsskyddsbrytare med en nominell felström på 10/30 mA. Använd endast förlängningskablar som är av- sedda att användas utomhus - minsta diame- ter 1,5 mm

. Rulla alltid ut kabeltrumman helt. Skadade eller knäckta förlängningskablar får inte användas.

Kontrollera din förlängningskabels tills- tånd före varje idrifttagning.sv Montering

120 HWA 4000 - 6000-5

MONTERING OBSERVA! Enheten fungerar inte korrekt om av- tappningsstället ligger på över 15 m höjd. Ställa upp apparaten

1. Förbered en jämn och fast plats.

2. Ställ apparaten vågrätt och översvämnings-

Apparaten måste vara skyddad från regn och direkta vattenstrålar. ADVICE I den dagliga driften (automatisk drift) så måste du med hjälp av lämpliga åtgärder utesluta att det vid störningar på appara- ten uppstår följdskador p.g.a. att rummet svämmar över. Ansluta sugledningen

1. Välj sugledningens längd (bild B -14) så att

husvattenverket inte kan arbeta torrt. Sugled- ningen måste alltid vara minst 30 cm under vattenytan.

2. Anslut sugledningen. Se till att anslutningen

blir tät, men utan att gängan skadas.

Vi rekommenderar att du monterar flexi- bla ledningar på pumpingången (bild A -7). Därigenom kan det inte utövas något mekaniskt tryck eller mekanisk dragning på husvattenverket.

3. Lägg alltid sugledningen stigande.

ADVICE Är uppsugningshöjden mer än 4 m, så måste du montera en sugslang med en diameter som är större än 1". Vi rekom- menderar att du använder ett suggarnityr från AL-KO med sugslang, sugsil och re- turflödesstopp. Fråga din återförsäljare. Montera tryckledningen

1. Skruva in förbindelsenippeln (Bild B -12) med

rundpackningen (bild B -13) i pumputgången (bild A -4).

2. Skruva fast vinkelnippeln (bild B -10) med

packning (bild B -11) på förbindelsenippel (bild B -12) och vrid vinkelnippeln i den öns- kade riktningen.

3. Fäst en tryckledning (bild B -8) på vinkelnip-

peln (bild B -10). IDRIFTTAGNING ADVICE Vid den första idrifttagningen visas all in- formation på displayen (bild E -24) på engelska. Välj det önskade språket med MODE-knappen (-25) och bekräfta med SET-knappen (-26) . Fylla på pumpen OBSERVA! Torrgång förstör pumpen! Pumpen måste före varje idrifttagning fyllas helt med vatten så att det kan börja suga di- rekt.

1. Öppna påfyllningsskruven (bild A -3) med fil-

2. Fyll på vatten genom påfyllningsskruven tills

markeringen på pumphöljet har nåtts.

3. Skruva in påfyllningsskruven igen.

ADVICE För att förkorta uppsugningstiden kan kan du fylla sugslangen med vatten före du skruvar fast den. Första användningen

1. Öppna något av låsen på tryckledningen

(ventil, munstycke, vattenkran).

Pumpen börjar arbeta.

3. När det inte längre finns någon luft i det ut-

kommande vattnet stänger du låset på tryck- ledningen igen.

Pumpen stänger av sig automatiskt efter tryckuppbyggnad om inget genomflöde sker.

Pumpautomaten är redo att tas i drift. På displayen visas AUTO O och FLOW O. Drift

1. Börja använda pumpen enligt beskrivningen

(Första användning).

Pumpautomaten är reglerad elektroniskt och arbetar helautomatiskt efter första användningen.

2. Vid avtappning av vatten på trycksidan startar

pumpen. På displayen visas ON X och PRESSURE samt det faktiska trycket.Idrifttagning 477296_c 121 ADVICE Om inget vatten har sugits upp efter 20 sekunder via sugledningen stäl- ler pumpen om till kontrolläge. Pum- pen arbetar vidare och på displayen visas CHECK SUCTION SIDE. ADVICE Skulle efter ca 90 sekunder ännu in- get vatten sugas upp i suglednin- gen (bild B -14) stänger torrgångs- skyddet av pumpen på på displayen visas LARM och SUCTION SIDE. Felsökning och avhjälpning, se Felavhjälpning. ADVICE Om pumpen ofta har kopplat till och från trots att ingen vattenav- tappning har skett kopplas pumpen från för att skyddas mot överhett- ning och på displayen visas ALARM och PRESSURE SIDE. Felorsak och avhjälpning, se Felavhjälpning. Stänga av pumpen

1. Dra ut kontakten ur uttaget.

2. Stäng alla lås som finns på tryckledningen

(ventiler, munstycken, vattenkran). RISK! Skaderisk p.g.a. varmt vatten. Vid längre drift mot den stängda trycksi- dan (>10 min) kan vattnet i pumpen vär- mas upp kraftigt och rinna ut okontrol- lerat! Skilj apparaten från nätet och låt pump och vatten svalna. Ta apparaten i drift igen först när du har åtgärdat alla brister! Det kan uppstå skaderisk p.g.a. varmt vatten vid: Felaktig installation Stängd trycksida Vattenbrist i sugledningen Defekt tryckbrytare Tillvägagångssätt

1. Skilj apparaten från nätet och låt pump och

2. Kontrollera apparat, installation och vatten-

3. Ta apparaten i drift igen först när du har åtgär-

OBSERVA! Före alla underhålls- och skötselarbeten ska du skilja pumpen från strömnätet. Dra ut strömkontakten ur väggdosan. Skölja pumpen Efter pumpning av klorhaltigt poolvatten eller väts- kor som lämnar rester måste pumpen spolas ige- nom med rent vatten. Rengöra filtret

1. Skruva av utsläppsskruven i filterrummet (bild

A -6) på tömningsöppningen, töm filterrummet och stäng tömningsöppningen igen.

2. Skruva av det genomskinliga locket till filtret

(bild A -1) med hjälp av filternyckeln (bild C -15/D) .

3. Ta ut filtret (bild C -16/C-17) från filterhöljet

(bild A -2) och rengör det under rinnande vat- ten.

4. Rengör filterhöljet och det genomskinliga lo-

5. Före du monterar filtret ska du kontrollera

packningen till filtret (bild C -16) och packnin- gen till höljet (bild C -20) efter skador. Byt ut vid behov.

6. Montera filtret, skruva på det genomskinliga

locket på filtret och dra åt för hand med filter- nyckeln. Rengöra backventilen

1. Ta ut filtret och sätt i det igen (se avsnittet

2. Dra ut backventilen (bild C -18) och rengör un-

der rinnande vatten.

3. Byt ut packningen (bild C -19) vid behov.

1. Tryckledning (bild B -8) med vinkelnippel (bild

B -10) och förbindelsenippel (bild B -12) .

2. Skruva loss inskruvningsnippeln (bild D -21)

med packningen (bild D -22) . Märkt ut flottö- rens (bild D -23) monteringläge. Dra ut flottö- ren och rengör den.

3. Montera flottören igen - var uppmärksam på

monteringsläget (bild D).sv Underhåll och skötsel

122 HWA 4000 - 6000-5

Åtgärda igentäppningar

1. Skilj apparaten från nätet och säkra den mot

2. Ta bort sugslangen på pumpingången.

3. Anslut tryckslangen till vattenledningen.

4. Låt vattnet arbeta igenom pumpen tills igent-

äppningen har lösts upp.

5. Kontrollera om pumpen roterar fritt genom att

6. Ta tryckbrytaren i drift igen så som beskrivs.

FÖRVARING ADVICE Finns det risk för frost måste du tömma systemet helt (pump, ledningar, förråds- behållare och filterrum).

1. Töm sug- (bild B -14) och tryckledningen (bild

2. Skruva ut utsläppsskruven till filterrummet

(bild A -6/A-6a) och låt vattnet rinna ut ur pum- pen.

3. Skruva tillbaka utsläppsskruven (bild A -6/

A-6a) igen och förvara pump, ledningar och förrådsbehållare frostfritt. DISPLAYVISNINGAR Vid den första idrifttagningen visas all information på displayen på engelska. Det går att öppna alla funktioner med knappen MODE. Du bekräftar de öppnade displayerna/funk- tionerna med SET-knappen. ADVICE Informationen som visas på displayens andra rad sker delvis som löpande text och informatio- nen löper kontinuerligt över skärmen. Normaldrift och tilläggsfunktioner Ställa in språk Displayvisning Kopplingstillstånd Funktion / åtgärder SVENSKA Pumpen är i drift eller av- stängd Tryck på MODE-knappen i mer än 3 sekunder, manöverspråket aktiveras. Genom att trycka på MODE-knappen (30) byter du manöverspråk. Be- kräfta det nya manöverspråket med SET-knap- pen Första användningen Displayvisning Kopplingstillstånd Funktion / åtgärder AUTO 0 GENOMSTR 0 L/H Pumpen är driftklar Vid vattenavtappning startar pumpen automa- tiskt. Pumpen körs i normal drift Displayvisning Kopplingstillstånd Funktion / åtgärder PÅ X TRYCK 2,0 BAR Pumpen är tillkopplad och transporterar vatten.

Trycket visas.Felavhjälpning 477296_c 123 Pumpen körs i normal drift PÅ X GENOMSTR 3300 L/H Pumpen är tillkopplad och transporterar vatten.

Trycket visas. Ett roterande X efter ON symboliserar att pumpen är PÅ Pump i automatdrift, pumpar inte Displayvisning Kopplingstillstånd Funktion / åtgärder AUTO 0 GENOMSTR 0 L/H Pumpen är tillkopplad men transporterar inget vatten.

Genomflöde saknas; 0 l/ h visas. När tryckledningen öppnas (ventiler, munstycken, vattenkran...) startar pumpen automatiskt. AUTO 0 TRYCK 4,0 BAR Pumpen är tillkopplad men transporterar inget vatten.

Trycket visas. När tryckledningen öppnas (ventiler, munstycken, vattenkran...) startar pumpen automatiskt. 0 efter AUTO symboliserar att pumpen är frånslagen Visa flödesmängder Genom att trycka på MODE-knappen får du följande information i drifttillstånd (ON) men också i AUTO-tillstånd. Displayvisning Kopplingstillstånd Funktion / åtgärder AUTO 0 TOTAL MAN 98 m3

Visar den vattenmängd som hittills har transpor- terats. AUTO 0 DELMANGD 12,5 m3

Visning av hittills trans- porterad vattenmängd. För att återställa till noll, tryck på knappen SET. Växla mellan tryck- och genomflödesvisning samt flödesmängd genom att trycka på MODE-knappen. FELAVHJÄLPNING RISK! Dra alltid ur kontakten innan du börjar arbetet med felavhjälpning. Låt en elektriker åtgärda fel i elsystemet.sv Felavhjälpning

124 HWA 4000 - 6000-5

Störning Orsak Åtgärd Pumpens drivmotor ar- betar inte. Det finns ingen nätspänning. Kontrollera säkringar och strömtillförsel. TESTAR KONTROLLE 0,0 BAR Tryck och genomflöde ligger utanför normalvärdena, men pumpen fortsätter att arbeta. Meddelande visas efter 20 s. Pumpen försö- ker i 90 s. automatiskt att avhjälpa felet. Inga åtgärder nödvändiga. Om felet kvarstår efter 90 s. kopplas pum- pen från för att skyddas mot torrgång. Pumpen har stängt av sig för att skyddas mot torrgång. Ett fel har uppstått på sugsidan. Bekräfta med SET efter felavhjälpning. Pumpen startar sedan igen. Fara för varmt vatten när pumpen startar igen. Otäthet på sugsidan. Kontrollera sugventil och sugslang. Otäthet på filterglaset. Kontrollera att filterglaset är tätt, dra åt filter- glaset ytterligare. Otäthet i tömningsskruven i filterutrymmet. Kontrollera tömningsskruvens tätning, dra åt tömningsskruven igen. Ändan på slangen ligger inte i vatten, vattenbehållaren (t.ex. cistern eller brunn) är tom. Pumpen suger luft. Sugledningen måste alltid vara minst 30 cm under vattenytan. Filtret mycket smutsigt. Rengör filtret. Igentäppning på sugsidan Ta bort smuts i insugningsområdet. LARM KONTROLLE 0,0 BAR Genomflöde mindre än 300 l/h. Öka genomflödet. LARM KONTROLLE 1,5 BAR Pumpen kopplar ofta till och från, trots att ingen vattenav- tappning har skett.

Pumpen har stängt av sig för att skyddas mot överhettning. Ett fel har uppstått på trycksidan, t.ex. otäthet. Även små otätheter i vattenkranar och to- aletter kan förorsaka tryckfall i systemet. Kontrollera att inte tryckledning och förbru- kare är otäta. Kontrollera och rengör backventilen (18) i fil- terutrymmet. Bekräfta efter felavhjälpning med SET - pumpen arbetar då vidare. Akta dig för varmt vatten när pumpen startar igen! ADVICE Vid fel som inte kan åtgärdas ska du vända dig till vår ansvariga kundtjänst.Bortskaffande 477296_c 125 BORTSKAFFANDE Uttjänta apparater, batterier och lad- dare får inte slängas i hushållsavfallet! Förpackning, maskin och tillbehör är till- verkade av återvinningsbara material och ska bortskaffas till återvinningsstation. GARANTI Eventuella material- eller tillverkningsfel på maskinen avhjälper vi under den lagstadgade preskriptions- tiden för garantikrav genom reparation eller ersättningsleverans, enligt vårt gottfinnande. Preskriptions- tiden bestäms enligt rätten i det land, i vilket maskinen köpts. Vårt garantiåtagande gäller endast vid: den här bruksanvisningen beaktas produkten hanteras fackmässigt originalreservdelar används Garantin upphör att gälla vid: Reparationsförsök på maskinen Tekniska förändringar på maskinen Icke ändamålsenlig användning (t.ex. yrkes- mässig eller kommunal användning) Garantin gäller inte för: lackskador som beror på normal användning slitdelar som är märkta med en ram [xxx xxx (x)] på reservdelskortet förbränningsmotorer (här gäller respektive motortillverkares garantibestämmelser) Garantitiden börjar när den första slutbrukaren köper maskinen. Måttgällande är datumet på originalkvit- tot. Var god vänd dig i fall av garanti till din återförsäljare eller närmaste auktoriserade kundtjänstverkstad med denna garantiförklaring och köpekvittot. Genom detta garantiåtagande förblir köparens lagstadgade garantikrav gentemot säljaren oberörda.sv EG-försäkran om överensstämmelse

Bedömning av överens- stämmelse 2000/14/EG bilaga VOversettelse av original bruksanvisning 477296_c 127
