BRUKSANVISNING HWA 60005 Premium AL-KO

1. Forbered en jævn og fast placering.
2. Opstil apparatet vandret og sikret mod oversvommelse.

Apparatet skal vare sikret mod regn og direkte vandstraler.

Pumpe i drift aller pumpeslaet fra

0 bag ved AUTO symboliserer, at pumpen er slaet fra

Visning af transportmengde

Folgende informationer fas ved at trykke pa tasten MODE - bade i drift (ON) og i tilstanden AUTO.

Display-visiting Koblingstilstand Funktion/forholdsregler

Visning af hidtil pumpet vandmaengde.

Visning af hidtil pumpet Tryk på tasten SET for at nulstille. delvandmaengde.

Ingen netspaending. Kontroller sikringer og strømtilførsl.

Vedlikehold og pleie. 130

Lagring. 131

Lesdenedokumentasjonenfrodutar me- kanismenibruk.Detteer enforutzetting for akunne arbeide sikkert,ogfor en feilfri hand- tering.
Ta hensyn til sikkerhetsanvisingene og advarslene i donne dokumentasjonen og pa selve encheten.
Denne dokumentasjonen er en fast del av det beskrevne Produktet, og skal overleveres kjøperen ved et eventuelt videresalg.

Symbolforklaring

OBS!

Folge nøye disse advarslene for a unngå personskader og/eller materielle skader.

Iienne dokumentasjonen blir ulike apparatmodeller beskrevet. Finn din modell ved hjelp av merkeskiltet.

Produktoversikt

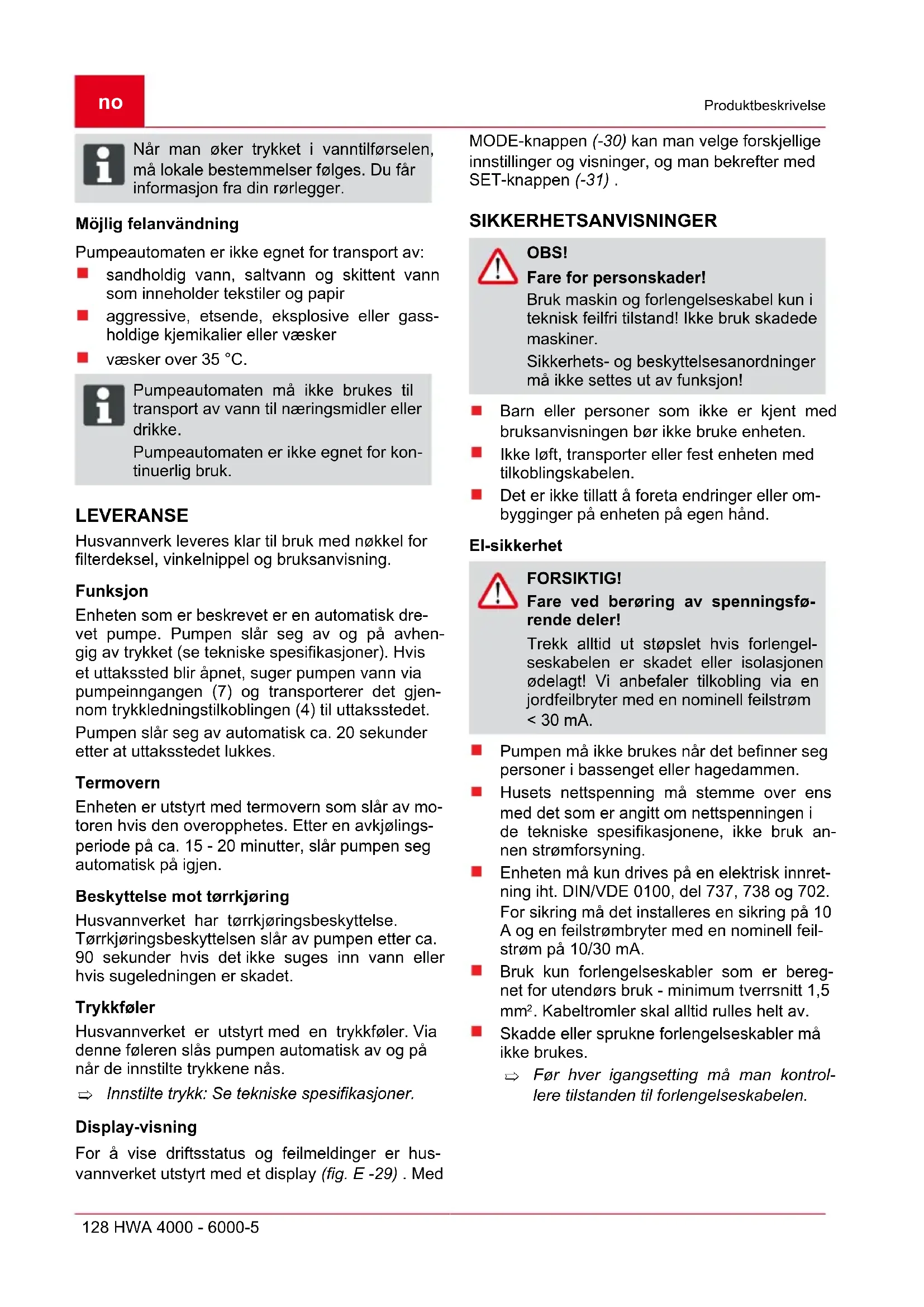

Pumpeautomaten er beregnet for private bruk i hus og hage, og er kun egnet for transport av rentvann og regnvann.

Pumpeautomaten er egnet for:

Vanning av hager og tomter
Vannforsyning i huset
Trykkokning av vanntilforselen.

När man øker trykket i vanntilførselen, ma lokale bestemmelseføges. Du fär informasjon fra din rørlegger.

Pumpeautomaten ma ikke brukes til transport av vann tilæringsmidler eller drikke.

Pumpeautomaten er/DDke egnet for kon-tinuerlig bruk.

LEVERANSE

Husvannverk leveres klar til bruk med nokkel for filterdeksel, vinkelnippel og bruksanvisning.

Funksjon

Enheten som er beskrevet er en automatisk drevet pumpe. Pumpen slar seg av og pa avhengig av trykket (se tekniske spesifikasjoner). Hvis et uttakssted blir apnet, suger pumpen vann via pumpeinngangen (7) og transporterer det gjennom trykkledningstilkoblingen (4) til uttaksstedet.

Pumpen slår seg av automatisk ca. 20 sekunder etter at uttaksstedet lukkes.

Termovern

Enheten er utstyrt med termavern som slar av motoren hvis den overopphetes. Etter en avkjolingsperiode pa ca. 15 - 20 minutter, slar pumpen seg automatisk pa igjen.

Beskyttelse mot tørrkjøring

Husvannverket har tørrkjøringsbeskyttelse.

Torrkjoringsbeskyttelsen slar av pumpen etter ca. 90 sekunder hvis det icke suges inn vann eller hvis sueeledningen er skadet.

Trykkføler

Husvannverket er utstyrt med en trykkføler. Via dette føleren slås pumpen automatisk av og på när de innstilte trykkene nas.

Innstilte trykk: Se tekniske spesifikasjoner.

Display-visiting

For a vise driftsstatus og feilmeldinger er husvannverket utstyrt med et display (fig. E-29). Med

MODE-knappen (-30) kan man velge forskjellige innstlinger og visninger, og man bekrefter med SET-knappen (-31).

SIKKERHETSANVISNINGER

OBS!

Fare for personskader!

Bruk maskin og forlengelseskabel kun i tekniisk feilfri tilstand! Ikke bruk skadede maskiner.

Sikkerhets- og beskyttelsesanordninger ma ikke settes ut av funksjon!

Barn eller personer som ikke er kjent med bra克斯anvisningen bråknebruke encheten.
Ikke Ioft, transporter aller fest encheten med tilkoblingskabelen.
Det er ikke tillatt a foreta endringer aller ombygginger pa encheten pa egen hand.

El-sikkerhet

FORSIKTIG!

Fare ved beroring av spenningsførende deler!

Trekk alltid ut stopslet hvis forlengelseskabelen er skadet aller isolasjonen odelagt! Vi anbefaler tinkobling via en jordfeilbryter med en nominell feilstrøm < 30mA

Pumpen mä ikke brukes nár det befinner seg personer i bassenget eller hagedammen.
Husets nettspenning ma stemme over ens med det som er angitt om nettspenningen i de tekniske spesifikasjonene, ikke bruk annen strømforsyning.
Enheten mä kun drives på en elektrisk innretning iht. DIN/VDE 0100, del 737, 738 og 702. For sikring mä det installereres en sikring på 10 A og en feilstrømbryter med en nominell feilstrøm på 10/30 mA.
Bruk kun forlengelseskabler som er beregnet for utendors bruk - minimum tverrsnitt 1,5 mm². Kabeltromler skal alltid rulles helt av.
Skadde aller sprukne forlengelseskabler måkke brukes.

1. Klargjør et jevnt og stødig sted for plassering.
2. Plasser encheten vannrett og flomsikkert.

Enheten ma beskyttes mot regn og direkte vannstraler.

I den daglige driften (automatisk drift) ma du med egnede tiltak sorge for at sekser rommene blir oversvomt hisis det skulle oppsta feil pa encheten.

Koble til sugeledding

1. Velg lengden på sugeleddingen (fig. B -14) slick at husvannverket ikke kan tørrkjores. Sugeledningen på ligge minst 30 cm under vannflaten.
2. Koble til sueeledningen. Sorg for tett tinkobling uten a skade gjengen.

Vi anbefaler à installere fleksible ledninger pā pumpeinngangen (fig. A -7). Dermed kan det Øves mekanisk trykk ellertrekk pā husvannverket.

Hvis innsugingshoyden er mer enn 4m ma det monteres en sugeslange med en diameter som er storre enn 1".Vi anbefaler a bruke AL-KO sugegarnityr med sugeslange, sugekurv og tilbakestromningsstopp. Spor din forhandler.

Monter trykkledning

1. Skru forbindelsensnippelen (fig. B -12) med den runde tetningsringen (fig. B -13) i pumpeuttaket (fig. A -4).
2. Skru vinkelnippelen (fig. B -10) med tetning (fig. B -11) pa forbindelsesnippelen (fig. B -12) og drei vinkelnippelen i onsket retning.
3. Fest en trykkledning (fig. B -8) på vinkelnippelen (fig. B -10).

IGANGKJØRING

Ved forste igangkjöring vises i displayet (fig. E -29) all informasjon på engelsk. Velg ønsket sprák med på MODE-knappen (-30) og bekreft med SET-knappen (-31).

Fyll hagepumpen

OBSI!

Torrkjoring odelegger pumpen! F or hver igangkjring ma pumpen vare fyt med vann opp til overlopet, sik at den kan suge inn umiddelbart.

1. Apne pafyllingsskruen (fig. A-2) med filternkelen.
2. Fyll på vann via pafyllingsskruen til markeringen på pumpehuset er nadd.
3. Skru inn pafyllingsskruene igjen.

For a redusere innsugingstiden fylles sugeslangen med vann for den skrus pa.

Forstigeangsetting avenheten

1. Apne en avstenging som befinner seg i trykkledningen (ventil, spraydyse, vannkran).
2. Plugg strømstøpslet på tilkoblingskabelen inn i stikkontakten.

Pumpen slar seg av automatisk uten gjennomstromning etter at det har bygget seg opp trykk.
Husvannautomen er klartil drift. I displayet vises AUTO O og FLOW O.

Drift

1. Sett i gang encheten som beskrevet (Første igangsetting av encheten).
   Husbvannautomaten reguleres elektronisk, og arbeider helautomatisch etter forste igangsetting.

2. Pumpen slar seg pa nár man tapper vann pa trykksiden. I displayet vises ON X og PRESSURE samt det virkelige trykket.

Hvis det fortsatt ikke suges inn vann via sueeledningen etter 20 sekunder, kobles pumpen inn i kontrollmodus. Pumpen fortsetter Å gå og displayet viser CHECK SUCTION SIDE

Hvis det fortsatt ikke suges inn vann via sueledningen etter ca. 90 sekunder (fig. B-14), slar torrkjoringsbeskyttelsen pumpen av, og displayet viser ALARM og SUCTION SIDE . Feilsøking og utbedring av feil, se Feilsøking.

Hvis pumpen ofte har slatt seg av og pa, selv om det ikke er tatt ut vann, slas pumpen av for a beskytte mot overoppheting, og displayet viser ALARM og PRESSURE SIDE. Feilarsak og utbedring av feil, se Feilsøking.

Slá av pumpen

1. Trekk nettstopslet ut av stikkontakten.
2. Lukk avstengingene i trykkledningen (ventiler, spraydyser, vannkran).

Pumpen slar seg av automatisk etter a ha nadd den innstilte utkoblingstrykket.

FORSIKTIG!

Fare for personskader på grunn av varmt vann

Ved langvarig drift mot lukket trykksiden (>10min) kan vannet i pumpen blir svaert varmt og fungere ukontrollert! Koble enheten fra stromnettet og la pumpe og vann avkjoles. Sett eheten i drift igjen forst etter at alle feil er utbedret!

Fare for personskade på grunn av varmt vann kan forekomme ved:

■ feil installationsjon
lukket trykkside
mangel pa vann i sugeledningen eller
defekt trykkbryter.

Fremgangsmåte

1. Koble encheten fra strømnettet og la pumpe og vann avkjoles.
2. Kontroller encheten, installasjonen, og vanni-vaet.
3. Sett encheten i drift igjen først etter at alle feil er utbedret!

Pumpen mA kobles fra strømmen før alt vedlikehold og stell av pumpen. Ta stopselet ut av stikkontakten.

Spyle pumpen

Etter Å ha transportert klorholdig vann eller væsker som legger igjen rester mA pumpen spyles med rent vann.

Rengjore filteret

1. Skru av tappeskrue filterkammer (fig. A -6), tom filterkammeret og steng tommeapningen igjen.
2. Skru av transparent lokk filter (fig. A -1) ved hjelp av filtrarnokkelen (fig. C -15/D).
3. Ta filteret (fig. C-16/C-17) ut av filterhuset (fig. A-2) og rengjør under rennende vann.
4. Rengjør filterhus og gjennomsiktig deksel filter.
5. För du monterer filteret, mä du sjekke om tetningene filter (fig. C-16) og tetningen kapsling (fig. C-20) er skadet, bytt om nödvendig.
6. Monter filteret, skru pa gjennomsiktig deksel filter og trekk til for hand med filtrnokkelen.

Rengjore tilbakeslagsventilen

1. Monter filteret ut og inn (se avsnittet "Rengjore filter").
2. Skru ut tilbakeslagsventil (fig. C-18) og rengjor under rennende vann.
3. Bytt tetning (fig. C-19) ved behov.
4. Monter tilbakeslagsventil.

Flottørlegeme

1. Skru ut trykkledning (fig. B-11), med vinkelnippel (fig. B-13), og forbindelsensnippel (fig. B-15).
2. Skru ut innskruingsnippel (fig. D-21) med tetning (fig. D-22). Merk monteringsposisjon flottorlegeme (fig. D-23). Trekk ut og rengjør flottorlegeme.
3. Monter flottørlegemet igjen - vaer oppmerkssom pa monteringsposisjonen (fig. D).

Fjern tilstoppinger

1. Koble encheten fra nettet, og sikre den slick at den ikke blir slätt på igjen.
2. Fjern sugeslangen ved pumpeinngangen.

3. Koble trykkslangen til vannledningen.

4. La det renne vann gjennom pumpehuset til tilstoppingen Iser seg opp.

5. Kontroller om pumpen roterer fritt ved a sla den pa en kort stund.
6. Sett encheten i drift igjen som beskrevet.

LAGRING

Ved frostfare ma systemet tommas helt (pumpe, ledninger og trykktank og filterrom).

1. Tøm suge- (fig. B -14) og trykkledning (fig. B -8).
2. Skru ut tommaskruen filterrom (fig. A-6/A-6a) og la vannet renne ut av pumpen.
3. Skru inn tommeskruene (fig. A -6/A-6a) igjen og lagre pumpe, ledninger og trykkbeholder frostfritt.

DISPLAY-VISNINGER

Ved fpreste oppstart vises all informasjon pa engelski displayet.
Alle funksjoner kan hentes fram med knappen MODE. Normene som er hentetfram blir bekreftet med SET-knappen.

Informasjonen som vises i den andre linjen i displayet er delvis lopende tekst som viser konti-nuerlig som informasjon. Hvis pumpen befinner seg i ALARM-funksjon, for eksempel lufttrykket er for lavt, er det ikke mulig Å endre språk.

Normal drift

Display-visiting Koblingstilstand Funksjon / Tiltak

Pumpe i drift aller pumpes slatt av

Pumpen slar seg pa og begynner a suge.

Roterende X bak Normal symboliserer pumpe PÅ

Pumpen slar seg ikke på etter selvtesten. I drift, pumpen slar seg ikke på.

Trykk MODE-knappen lenger enn 3 sekunder, brukerspraket er aktivert. Bytt brukersprak ved a trykke pa MODE-knappen (30). Bekreft nytt brukersprak med SET-knappen

Første oppstart: Pumpe fyll med vann, suge- og trykksiden tilkoblet, vann tilgengelig pa sugesi- den. Pumpen blir koblet til nettet. Laser apnet i trykkledningen.

Etterfyll luft, trykk deretter SET-knappen. Gjennomføre forste oppstart igjen. Lufttrykk, se tekniske spesifikasjoner side 3.

Lopende tekst: ETTERFYLL 1,5 BAR

Display-visiting Koblingstilstand Funksjon / Tiltak

ALARM Vanntilførsel 1,5 BAR	MODE SET	Pumpe slås av. Tørrkjøring etter 90 sekunder	Kontroller sueledning, trykk deretter SET-knap- pen. Gjennomføre første oppstart igjen. Løpende tekst: KONTROLLER VANNTIL- FØRSEL
NORMAL X Trykk 3,2 BAR	MODE SET	Pumpe i drift Pumpe transporterer vann. Trykktanken blir fylt. En del av vannet blir fjernet.
NORMAL 0 Trykk 4,0 BAR	MODE SET	Pumpe slås av. Pumpen har nædd innstilt utkoblingstrykk.
NORMAL X Trykk 2,0 BAR	MODE SET	Pumpe slås på Pumpen har nædd innstilt innkoblingstrykk.

Tilleggsfunksjoner

Display-visiting Koblingstilstand Funksjon / Tiltak

NORMAL X Gjennomstrømning 3600 L/M	Pumpe i drift. Gjennomstrømningsenginde:Trykk MODE- knappen til gjennomstrømningsengden vises. Løpende tekst: GJENNOMSTRØMNING
NORMAL X Gjennomstrømning 98 m3	Pumpe i drift Totalvolum transportert vann:Trykk på MODE- knappen. Visning av tidligere transportert vann- mengde. Tilbakestilling ikke mulig. Løpende tekst: TOTALVOLUM
NORMAL X Delvolum 98 m3	Pumpe i drift Delvolum: Trykk på MODE-knappen. Visning av tidligere transportert delmengde. Trykk tilbakestil- ling SET-knapp i ca. 3 sekunder. Løpende tekst: DELVOLUM:
eco X Modus 3,0 BAR	Pumpe i drift eller pumpe slätt av.	Trykk MODE-knappen flere ganger til ECO-MO- DUS vises i displayet. Pumpen vil næ SLA seg av tidligere (energisparemodus). Se "Oppstart" på side 7

Display-visiting Koblingstilstand Funksjon / Tiltak

eco X Trykk 3,0 BAR	MODE SET	Pumpe i drift aller pumpe slätt av.	Trykk SET-knappen. ECO TRYKK vises i dis-playet. Energisparemodus er slätt på.
NORMAL X Modus 0,0 m3/H	MODE SET	Pumpe i drift aller pumpe slätt av.	Trykk MODE-knappen flere ganger til NOR-MAL-MODUS vises i displayet (29).
NORMAL X Trykk 3,0 BAR	MODE SET	Pumpe i drift aller pumpe slätt av.	Trykk SET-knappen til NORMAL X og TRYKK vises i displayet (29). Utkoblingstrykket er økt ig-jen.

Varselmeldinger

ALARM Etterfyll 1,2 BAR	MODE SET	For lavt kjeletrykk. For lavt vannivå	Løpende tekst: DELVOLUMBlir bedt om Å et- terfylle luft til 1,5 bar. Bekreft med SET-knappen. Pumpe starter igjen. Løpende tekst: LUFTTRYKK OK
ALARM Lufttrykk 1,5 BAR	MODE SET
NORMAL X Tapp av 1,5 BAR	MODE SET	Luften fyll over 1,8 bar. Slipp ut luft til 1,5 bar. Dersom trykke er redusert til 1,5 bar, startes pumpen igjen ved Å trykke på SET-knappen. Løpende tekst: REDUSER 1,5 BAR
ALARM Vanntilførsel 1,5 BAR	MODE SET	Sugeledning ikke i vannet, ingen gjennomstrømning og ikke noe trykk.	Melding vises fetter 90 sekunder. Etter at feilen er utbedret ved Å trykke på SET-knappen, tilbake- stilles feilmeldingen. Løpende tekst: KONTROLLER VANNTIL- FØRSEL
NORMAL 0 Lufttest 1,5 BAR	MODE SET	Pumpe slås forsinket på. Målesyklus:Pumpen slås ikke på ved innkob- lingstrykke fetter et bestemt antall koblingssyklu- ser, men venter i ca. 25 sekunder på at trykke i systemet skal falle til 1,5 bar. Hvis trykke ikke underskrides i løpet av tiden, er luftfyllingen i or- den.

FEILSØKING

FORSIKTIG!

Trekk ut nettstopslet for alt arbeid i forbindelse med reparering av feil! Feil i det elektriske anlegget anlegget skal utbedres av kualifisert elektriker.

Feil Årsak Utbedring
Pumpedrivmotoen går不解		Ingen nettspanning tilgjen-gelig	Kontroller sikringer og strømforsyning.
Feilmeldingen "Suge-side" vises		Sugeledningen er/GLiE i van-net.	Senkugeledningen min. 30 cm ned i van-net.
		Blokkering på sugesiden Fjern	smuss i innsugingsområdet og filteret.
		Trykkledning stengt Åpne stengeenheter i trykkledningen.
		Pumpen suger luft inn i su-geledningen	Kontroller at alle forbindelsene til sugeled-ningen er;tette.Bytt tetningsring.
		Pumpen suger luft, vann-mangel på sugesiden	Slå av motoren og la den bli kald.
		For liters slangediameter Bruk	trykkslange med større diameter.
		For lite vann på sugesiden. Strup pumpen for Å tilpasse(OP)
Feilmeldingen "ETTER-FYLL 1,5 bar" vises.		Lavt lufttrykk i trykktanken Etterfyll luft i trykktanken. (Still inn mem-bran-fortrykkej pÅ 1,5 bar).Løpende tekst: ETTERFYLL 1,5 BAR.

Emballasje, utstyr og tilbehør er laget av resirkulerbare materialer og skal avhendes deretter.

GARANTI

Vi utbedrer eventuelle material-ller produksjonsfeit pa maskinen innenfor den lovmessige foreldesesfristen for melding av mangler erer feil, etter vart valg ved a reparere ellere lever reservedeler. Foreldesesfristen bestemmes ut fra gjeldende lovgivning i landet hvor maskinen ble kjopt.

Värgaranti gjelder kun ved:

Korrekt behandling av maskinen
Overholdelse av bruksanvisingen
Bruk av originale reservedeler

Garantien gjelder ikke ved:

Forsk pa a reparere maskinen
Tekniske endringer på maskinen
ikke tiltenkt bruk (f.eks. industriell aller kommunal bruk)

Lakskader som skyldes normal slitasje
Slitasjedeler som pa reservationelskortet er merket med ramme [xxx xxx (x)]
Forbrenningsmotorer - for disse gjelder de separate garantibetingelsene til den aktuelle motorprodunten

Garantitiden begyinner nár Förste sluttbruker kjöper maskinen. Datoen på den originale kjøpskvitteringen er retningsgivende. Ved et garantikrav mä du henvende deg med这部分 garantierklæringen og kjøpskvitteringen til din forhandler eller til nærmeste autoriserte kundeservice. Denne garantien endrer ikke de lovmessige kravene om mangel man kan fremsette overfor selgeren.

EU-SAMSVARSERKLÄERING

Herved erklærer vi at dette produitet, i denen utforelsen, oppfyller kravene i de harmoniserte EU-direktivene, EU-sikkerhetsstandardene og de produitspesifikke standardene.

Produkt Type Produsent

Husvannverk

Serienummer

G3043045

HWA 4000 comfort

HWA 4500 comfort

HWA 6000/5 Premium

AL-KO Geräte GmbH

Ichenhauser Str. 14

D-89359Kotz

Ansvarlig EU-direktiver Harmoniserte normer

Andreas Hedrich

Ichenhauser Str. 14

D-89359Kotz

2014/35/EU

2014/30/EU

2000/14/EU (13)

2011/65/EU

EN 60335-1:2012

EN 60335-2-41:2012

EN 62233:2008

EN 55014-1:2012

EN 55014-2:2016

EN 61000-3-2:2014

EN 61000-3-3:2014

Kotz, 19.01.2016

Wolfgang Hergeth

Managing Director

Lydeffektnivä

HWA 4000 comfort

malt: 80dB(A)

garanterer: 82dB(A)

HWA 4500 comfort

malt: 81dB(A)

garanterer: 83dB(A)

HWA 6000/5 Premium

malt: 73 dB(A)

garanterer: 75 (dB(A)

2015

Samsvarsvurdering
