NAVODILA ZA UPORABO HWA 60005 Premium AL-KO

Nega in vzdrrzevanje 66

Skladiščenje 67

Zaslonski prikazi. 67

Pomoc pri motnjah. 68

Odstranjevanje 70

Garancija 70

Izjava ES o skladnosti. 71

SPREMNA BESEDA K PRIROČNIKU

Pred zagonom preberite to Dokumentacio. To je predpogoj za varno delo in nemoteno uporabo.
Upostevajte varnostne in opozoriline napotke, ki so navedeni v tej Dokumentaciji ali na napravi.
Ta dokumentacija je trajni sestavni del opisa izdelka in se jo mora predati kupcu.

Pojasnilo oznak

POZOR!

Ravnanje strogo v skladu s temi opozorili lahko prepreci poskodbe oseb in materi-alno skodo.

Posebna navodila za bolje razumevanje in rokovanje.

OPIS IZDELKA

V tej dokumentaciji so opisani razlicni modeli naprav. Svoj model preverite s pomočjo tipske tablice.

Pregled izdelka

Hišna vodna Črpalka (slika A-E)

1 ProzorniPokrov filtra

2 Ohisje crpalke
3 Polnilni vijak
4 Izhod Črpalke/prikljucek tlačnega voda
5 Ohisje motorja
6 cepom
7 Vhod Črpalke/prikljucek sesalnega voda
8 Tlačni vod
9 Pipa za vodo
0 Koleno
1 Tesnilo
2 Spojka
3 Tesnilo
4 Sesalni vod
5 Ključ za filter
6 Tesnilo filtra
7 Filter
8 Protipovratni ventil
9 Tesnilo protipovratnega ventila
0 Tesnilo ohisja
1 Navojna puša
2 Tesnilo
3 Merilnik s plovcem
4 Zaslon
5 Tipka MODE za način
6 Tipka SET za nastavitev

Uporaba v sklearnadu z dolocili

Naprava je namenjena zasebni uporabi v gospodinjstvu in na vrtu in je primerna izključno za Črpanje Čiste vode in deževnice.

Primerna je za:

namakanje vrta oziroma zemljišca,
oskrbo gospodinjstva z vodo,
povecanje tlaka vodovodne oskrbe.

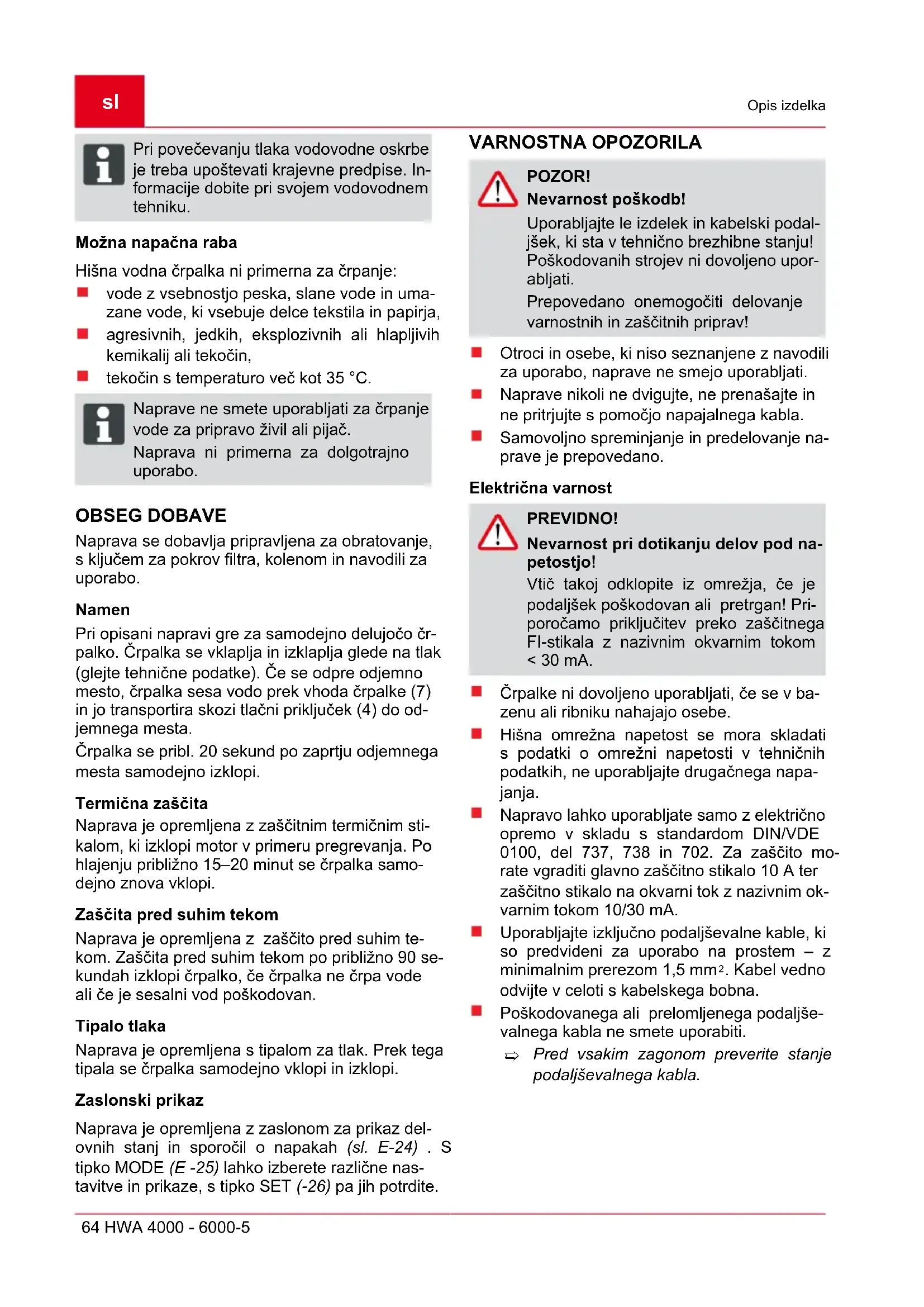

Pri povečevanju tlaka vodovodne oskrbe je treba upostevati krajevne predpise. Informacije dobite pri svojem vodovodnem tehniku.

Možna napacna raba

Hišna vodna Črpalka ni primerna za Črpanje:

vode z vsebnostjo peska, slane vode in umazane vode, ki vsebuje delce tekstila in papirja,
agresivnih, jedkih, eksplozivnih ali hlapljivih kemikalij ali tekocin,
tekočin temperaturo več kot 35 °C.

Naprave ne smete uporabljati za crpanje vode za pripravo zivil ali pijac.

Naprava ni primerna za dolgotrajno uporabo.

OBSEG DOBAVE

Naprava se dobavlja pripravljena za obratovanje, s ključem zaPokrov filtra, kolenom in navodili za uporabo.

Namen

Pri opisani napravi gre za samodejno delujoco crpalko. Crpalka se vklapla in izklaplja glede na tlak (gleje tehnicne podatke). Ce se odpre odjemno mesto, crpalka sesa vodo prek vhoda crpalke (7) in jo transportira skozi tlačni priključek (4) do odjemnega mesta.

Crpalka se prbl. 20 sekund po zaprtju odjemnegama stasa samodejno izklopi.

Termična zašcita

Naprava je opremljena zašcitnim termicnim stikalom, ki izklopi motor v primerus pregrevanja. Po hlajenju približno 15-20 minut se Črpalka samodejno znova vklopi.

Zašcita pred suhim tekom

Naprava je opremljena z zašcito pred suhim tekom. Zašcita pred suhim tekom po približno 90 sekundah izklopi Črpalko, Čcrpalka ne Črpa vode ali Če je sesalni vod poskodovan.

Tipalo tlaka

Naprava je opremljena s tipalom za tlak. Prek tega tipala se crpalka samodejno vklopi in izklopi.

Zaslonski prikaz

Naprava je opremljena zzaslonom za prikaz delovnih stanj in sporocil o napakah (s/.E-24).S tipko MODE (E-25) lahko izberete razlicne nastavitve in prikaze, s tipko SET (-26) pa jih potrdite.

VARNOSTNA OPOZORILA

POZOR!

Nevarnost poskodb!

Uporabljaje le izdelek in kabelski podaljsek,ki sta v tehnicno brezhibne stanju! Poškodovanih strojev ni dovoljeno uporabljati.

Prepovedano onemogociti delovanje varnostnih in zašcitnih priprav!

Otroci in osebe, ki nisoseznanjene z navodili za uporabo, naprave ne smejo uporabljati.
Naprave nikoli ne dvigujte, ne prenašajte in ne pristrujte s pomočjo napajalnega kabla.
Samovoljno spreminjanje in predelovanje naprave je prepovedano.

Elektrčna varnost

PREVIDNO!

Nevarnost pri dotikanju delov pod napetostjo!

Vtic takoj odklopite iz omrežja, ce je podaljsek poskodovan ali pretrgan! Priporocamo prikljucitev preko zašcitnega FI-stikala z nazivnim okvarnim tokom < 30mA

Crpalke ni dovoljeno uporabljati, ce se v bazenu ali ribniku nahajajo osebe.
Hišna omrežna napetost se mora skladati s podatki o omrežni napetosti v tehnicih podatkih, ne uporabljaje drugacnega napajanja.
Napravo lahko uporabljate samo z elektricno opremov skladus standardom DIN/VDE 0100, del 737, 738 in 702. Za zašcitormrate vgraditi glavno zašcitno stikalo 10 A ter zašcitno stikalo na okvarni tok z nazivnim okvarnim tokom 10 / 30mA
Uporablajte izkljucno podaljsevalne kable, ki so prevideni za uporabo na prostem - z minimalnim prerezom 1,5 mm². Kabel vedno odvijte v celoti s kabelskega bobna.
Poskodovanega ali prelomljenega podaljsevalnegakabla ne smete uporabiti.

Pred vsakim zagonom preverite stanje podaljsevalnegakabla.

MONTAZA

POZOR!

Naprava ne deluje pravilno, ce je odjemno mesto 15 m visje od naprave.

Postavitev naprave

1. Pripravite ravno in trdno postavitveno mesto.
2. Napravo postavite vodoravno in zašciteno pred poplavo.

Naprava mora biti zašcitena pred dežjem in reposrednim vodnim curkom.

Pri dnevnm delovanju (samodejno del-ovanje) morate z ustreznimi ukrepi prepreciti posledice zaradi poplavlanja prostora v primeru okvare naprave.

Priklop sesalnegavoda

1. Dolžino sesalnega voda (sl. B -14) izberite tak, da bo onemogocen suhi tek hišne vodne crpalke. Sesalni vod se mora vedno nahajati najmanj 30 cm pod gladino vode.
2. Prikljucite sesalni vod. Pri tem pazite, da bo spoj zatesnjen, navoji pa ne smejo biti poskodovani.

Priporocamo vgradnjo gibljive cevi na vhod crpalke (sl. A-7). Na ta nacin mehanski pritisk ali vlek ne bo vplival na hisnovodno crpalko.

1. Sesalni vod vedno položite z vzponom.

Če sesalna visina presega 4 m, morate montirati sesalno cev s premerom več kot 1". Priporočamo uporabo sesalnega kompleta AL-KO s sesalno cevjo, sesalno kosaro in protipovratno zaporo. Povprašajte pri svojem dobavitelju.

Suhi tek povzroča okvare Črpalke! Črpalko morate pred zagonom napoliniti z vodo do roba, da lahko takoj začne Črpati.

1. Odprite polnilni vijak (sl. A-3) s ključem za filter.
2. S pomocjo polnilnega vijaka napolnite crpalko z vodo do oznake na ohisju.
3. Znova privijte polnilni vijak.

Da bi skrajšali Čas vsesavanja, sesalno cev napolnite z vodo, preden jo pritrdite.

Prvi zagon naprave

1. Odprite obstojeci prikljucek v tlacnem vodu (ventil, brizgalno sobo, pipo).
2. Omrežni vtič napajalega kabla prikljucite v vtičnico.

Crpalka začne Črpati.

1. Ko v iztekajovi dni ni več zraka, zaprite priključek v tlačnem vodu.

Crpalka se brez pretoka po vzpostavitvi tlaka samodejno izklopi.
Hišna vodna Črpalka je pripravljena za uporabo. Na zaslonu je prikazano AUTO O in FLOW O.

Obratovanje

1. Napravo zazenite, kot je opisano (prvi zagon naprave).
   Hišna vodna Črpalka je elektronsko upravljana in po prvem zagun deluje popolnama samodejno.
2. Pri odjemu vode na tlacni strani se crpalka vklopi. Na zaslonu je prikazano ON X in PRESSURE (tlak) ter dejanski tlak.

Če se po 20 sekundah prek sesalne napeljave še ne Črpa voda, Črpalka samodejno preklopi v kontrolni način. Črpalka deluje pri tem še na-prej in na zaslonu se prikaže CHECK SUCTION SIDE (preverite sesalno stran).

Če po priblžno 90 sekundah Črpalka prek sesalnega voda (sl. B-14) se ne Črpa vode, zašcita pred suhim tekom izklopi Črpalko, na zaslonu pa se prikažeta ALARM in SESALNA STRAN. Iskanje napak in njihovo odpravljanje, gleje Pomoc pri motnjah.

Če se Črpalka pogosteje vklopi in izklopi, Čeprav ni odjema vode, se Črpalka zaradi zašcite pred pregrevanjem izklopi in na zaslonu se prikaze ALARM in PRESSURE SIDE (tlačna stran). Vzrok napak in njihovo odpravljanje, gleje Pomoc pri motnjah.

Izklop crpalke

1. Izvlecite omrežni vtic iz vtichnice.
2. Zaprite obstojece prikljucke v tlačnem vodu (ventile, brizgalne šobe, pipe).

PREVIDNO!

Nevarnost telesnih poskodb zaradi vroce vode

Pri daljsem delovanju z zaptro tlačno stranjo (> 10 min) se lahko voda v Črpalki močno segreje in začne nenadzorovano iztekati! Napravo odklopite iz omrežja in pustite, da se Črpalka in voda ohladita. Napravo znova zaženite šele, ko odpravite vse napake!

Nevarnost telesnih poškodb zaradi vroče vode povzročajo:

nestrokovna namestitev,
zaptra tlačna stran,
pomanjkanje vode v sesalmem vodu in
okvarjeno tlačno stikalo.

Ravnanje

1. Napravo odklopite iz omrežja in pustite, da se crpalka in voda ohladita.
2. Preverite napravo, namestitev in raven vode.
3. Napravo znova zazenite sele, ko odpravite vse napake!

NEGA IN VZDRŽEVANJE

POZOR!

Pred začetkom vždrževalnih del in negomorate Črpalko odklopiti iz omrežja. Omrežni vtic izvlecite iz vticnice.

Izpiranje crpalke

Po crpanju klorirane bazenske vode ali tekocin, ki puscajo usedline, je treba crpalko izprati s cisto vodo.

Cischenje filtra

1. Odvijte izpustni vijak za filtrirni prostor (sl. A-6) na odprtini za praznjenje, izpraznite filtrirni prostor in znova zaprite odprtino za praznjenje.
2. ProzorniPokrov filtra (sl.A-1) odvijte s pomocjo kljuca za filter (sl.C-15/D).
3. Filter (sl. C-16/C-17) izvlecite iz ohiša filtra (sl. A-2) in ga ocistite pod tekoco vodo.
4. Očistite ohišje filtra in prozorniPokrov filtra.
5. Pred vgradnjo filtra preverite, ali so tesnila filtra (sl. C-16) in ohišja (sl. C-20) poškodovana ter jih po potrebi zamenjaje z novimi.
6. Vgradite filter, privije prozorniPokrov filtra in trdno zategnite s kljucem za filter.

Cischenje protipovratnega ventila

1. Demontirajte in nato vgradite filter (glejte poglavje «Cišćenje filtra«).
2. Protipovratni ventil (sl. C-18) odvijte in ga očistite pod tekoco vodo.
3. Tesnilo (sl. C-19) po potrebi zamenjaje z novim.
4. Vgradite protipovratni ventil.

Plovec

1. Tlačni vod (sl. B-8) s kolenom (sl. B-10) in spojko (sl. B-12) odvjte.
2. Navojno pušo (sl. D-21) s tesnilom (sl. D-22) odvjte. Pazite na vgradno lego plovca (sl. D-23). Izvlecite in očistite plovec.
3. Znova vstavite plovec in pazite na vgradno lego (sl. D).

Cischenje zamaška

1. Odklopite napravo iz omrežja in jo zavarujte pred ponovnim vklopom.
2. Odstranite sesalno cev z vhoda Črpalke.
3. Prikljucite tlačni vod na pipo.
4. Pustite, da voda tece skozi ohisje crpalke, dokler ne izpere zamaška.
5. S kratkim vklopom preverite, ali se Črpalka prosto vrti.
6. Znova zaženite napravo v skladu z opisom.

SKLADIŠČENJE

Če obstaja nevarnost zmrzali, morate systemd v celoti izprazniti (crpalka, cevi in zbiralnik ter filtrirni prostor).

1. Izpraznite sesalni (sl. B-14) in tlacni vod (sl. B-8).
2. Odvijte izpustni vijk za filtrirni prostor (sl. A -6/A-6a) in pustite, da voda izteče iz Črpalke.
3. Znova privijte izpustne vijake (sl. A-6/A-6a) in crpalko, cevi in zbiralnik shranite na mestu, kjer ni nevarnosti zmrzali.

ZASLONSKI PRIKAZI

Pri prvem zagonu se nazaslonu vse informacije prikazejo v anglescini.
Vse fungcije lahko priklicete s tipko MODE za izbiro načina. Priklicane prikaze/funkcjje potrdite s tipko SET za nastavitev.

Informacije, pri Kazakhstan v drugi vrstici zaslona, so delno podane v obliki potujocega besedila, ki se informativno neprekinjeno prikazuje.

Obicajno obratovanje in dodatne funkcije

Nastavitev jezika

Zaslonski prikaz Status preklopa Funkcija/ukrepi

Crpalkadelujepa pa je izklopjena

Za več kot 3 sekunde pritsinite tipko MODE, da se aktivira uporabniški jezik. S pritiskom tipke MODE (30) izberite uporabniški jezik. Novi uporabniški jezik potrdite s tipko SET

Prvi zagon naprave

Zaslonski prikaz Status preklopa Funkcija/ukrepi

Crpalka je v pripravljenosti Pri odjemu vode se crpalka samodejno zažene.

Crpalkadeluje v obicajnem naacinu

Zaslonski prikaz Status preklopa Funkcija/ukrepi

Crpalka je vklopljena in crpa vodo.

Prikazan je tlak.

Črpalkadeluje v obicajnem načinu

Crpalka je vklopljena in crpa vodo.

Prikazan je tlak.

Vrteci se X za besedo ON oznacuje VKLOP crpalke.

Črpalka v samodejnm načinu obratovanja, ne Črpa

Zaslonski prikaz Status preklopa Funkcija/ukrepi

Crpalka je vklopljena, vendar ne crpa vode.

Ni pretoka; prikazano je 0 l/h.

Ko se tlačni vod odpre (ventili, brizgalne šobe, pipa ...), se Črpalka samodejno zažene.

Crpalka je vklopljena, vendar ne crpa vode.

Prikazan je tlak.

Ko se tlačni vod odpre (ventili, brizgalne šobe, pipa ...), se Črpalka samodejno zažene.

0 za AUTO prikazuje izklopljeno Črpalko

Prikaz količine crpanja

Naslednji podatki so mogovi s pritiskom na tipko MODE v načinu obratovanja (ON) in samodejnm načinu AUTO.

Zaslonski prikaz Status preklopa Funkcija/ukrepi

Prikaze se dosedanja količina načrpane vode.

Prikaze se dosedanja delna kolicina nacrpane vode.

Za ponastavitev na nic pritisnite tipko SET.

Menjava med prikazom tlaka in pretoka ter količine Črpanja se izvede s pritiskom na tipko MODE.

POMOC PRI MOTNJAH

PREVIDNO!

Pred odpravljanjemotenj izvlecite omrežni vtic. Napako v elektrichni napeljavi nj odpravi elektricar.

Motnja Vzrok Ukrep
Zagonski motor Črpalke ne deluje.		Ni omrežnega napajanja. Preverite varovalke in dovod toka.
PREVERI PREVERI DO 0,0 BAR	MODE SET	Tlak in pretok sta zunaj običajnih vrednosti , Črpalka pa še vedno deluje.	Sporočilo se pojaví po 20 s. Črpalka pos-kuša 90 s sama odpraviti napako. Ukrep ni potreben. Če napaka po 90 s še vedno ostaja, se Črpalka izklopi zaradi zaščite pred suhim te-kom.
ALARM PREVERI DO 0,0 BAR	MODE SET	Črpalka se je zaradi zaščite pred suhim tekom izklopila.	Prišlo je do napake na sesalni strani. Ko je napaka odpravljena, potrdite s tipko SET. Črpalka se potem znova zažene. Pa-zite se vroče vode pri ponovnem zagonu.
		Netesjenje na sesalni strani.	Preverite sesalni ventil in sesalno gibko cev.
		Netesjenje na kontrolnem okencu filtra.	Preverite kontrolno okence filtra, zategnite kontrolno okence filtra.
		Netesjenje izpustnegа vi-jaka za filtrirni prostor.	Preverite tesnilo izpustnega vijaka, zateg-nite izpustni vijak.
		Konec gibke cevi ni v vodi, zbiralnik za vodo (npr. cisterna ali vodnjak) prazen. Črpalka sesa zrak.	Sesalni vod se mora vedno nahajati najmanj 30 cm pod glacino vode.
		Filter močno umazan. Očistite filter.
		Zamašitev na sesalni strani Odstranite umazanijo iz območja vsesa-vanja.
		Pretok manjiši od 300 l/h. Povečajte pretok.
ALARM SKONTROLU 1,5 BAR	MODE SET	Črpalka se je pogosteje vk-lopila in izklopila, Čeprav ni bilo Črpanja vode. ⇒ Črpalka se je zaradi zaščite pred pregretjem izklopila.	Prišlo je do napake na tlacni strani, npr. ne-tesjenje. Tudi majhne netesnosti na pipah in stra-nisčih so vzrok za padec tlaka v systemu. Preverite tlacni vod in porabnika glede ne-tesjenja. Preverite in očistite protipovratni ventil (18) v filtrirnem prostoru. Ko je napaka odpravljena, potrdite s tipko SET - Črpalka se znova zažene. Pazite se vroče vode pri ponovnem zagonu!

Če težav ne morete odpraviti, se obrnite na našo pristojno servisno službo.

ODSTRANJEVANJE

Odsluzenih naprav, baterij in akumulatorjev ne odlagajte med gospodinjske opadke!

Embalaža, naprava in oprema so izdelani iz materialov, primernih za recikliranje.

Odstranjujte jih v skladu s predpisi.

GARANCIJA

Morebitne napake v materialu ali izdelavi pri kosilnici bomo odpravili med zakonitim rokom zastaranja za reklamacije glede pomanjkljivosti v skladu za našo izbiri ali s popravilom ali nadomestno dobavo. Zastar-alni rok se doloca po pravu države, v kateri je bil kuplejen izdelek

Naš garancijski pristanek velja le pri:

pravilni uporabi izdelka
upostevanju navodil za uporabo
uporabi originalnih nadomestnih delov

Garancija ugsne pri:

poskushopopraviliazdelka
tehnicnih spreemembah pri izdelku
nenamenski uporabi (npr. obrtna ali komunalna uporaba)

Iz garancije so izvzete:

poskodbe laka, ki izhajajo iz normalne obrabe
obrabni deli, ki so na kartici z nadomestnih delov v okviru označeni z [xxx xxx (x)]
Motorji z notranjim zgorevanjem - za te veljajo ločeni garancijski pogoji ustreznegа proizvajalca motorja.

Garancijski rok začne teči z dnevom, ko je prvi kupec kupil izdelek. Merodajen je datum na originalnem računu. V garancijskem primeru se s to garancijsko izjavo in računom obrnite na prodajalca ali najblžjem pooblašcenem servisu. S to garancijsko izjavo ostanejo zakonske pravice za reklamiranje kupca do prodajalca nedotaknjene.

IZJAVA ES O SKLADNOSTI

S to izjavo potrujemo, da izdelek, ki ga dajemo v promet, ustreza zahtevam usklajenih direktiv EU, varnostnih standardov EU in specificiñih standardov, ki veljazo ta izdelek.

Izdelek Tip Proizvajalec

Hišna vodna Črpalka

Serijska stevilka

G3043045

HWA 4000 comfort

HWA 4500 comfort

HWA 6000/5 Premium

AL-KO Geräte GmbH

Ichenhauser Str. 14

D-89359Kotz

Pooblaščeni zastopnik Direktive EU Usklajeni standardi

Andreas Hedrich

Ichenhauser Str. 14

D-89359Kotz

2014/35/EU

2014/30/EU

2000/14/EU (13)

2011/65/EU

EN 60335-1:2012

EN 60335-2-41:2012

EN 62233:2008

EN 55014-1:2012

EN 55014-2:2016

EN 61000-3-2:2014

EN 61000-3-3:2014

Kotz, dne 19.01.2016

Wolfgang Hergeth Direktor družbe

Raven zvočne moči

EN ISO 3744

HWA 4000 comfort

izmerjena: 80 dB(A)

zagotovljena: 82 dB(A)

HWA 4500 comfort

izmerjena: 81 dB(A)

zagotovljena: 83 dB(A)

HWA 6000/5 Premium

izmerjena: 73 dB(A)

zagotovljena: 75 (dB(A)

2015

Ugotavljanje skladnosti

Moguca nepravilna uporaba

Uklanjanje začepljenja

1. Odvojite uredaj od mreze i osiguraje ga od ponovnog uklapanja.
2. Uklonite usisno crijevo na ulazu pumpe.
3. Prikljucite tlačno crijjevo na vodovod.
4. Pustite da voda teče kroz kucište pumpe dok ne odvoji začepljenje.
5. Kratkim uključivanjem provjerite okrece li se pumpa slobodno.
6. Uredaj ponovno pustite u pigeon prema opisu.

SKLADIŠTENJE

U slučaju opasnosti od smrzavanja sustav se mora u potpunosti isprazniti (pumpa, vodovi, sprenik i prostor filtra).

1. Ispraznite usisni (sl. B -14) i tlačni vod (sl. B -8).
2. Odvrnite ispusni vijak prostora filtra (sl. A -6/ A-6a) i pustite da voda isteče iz pumpe.
3. Ponovno uvrnite ispusne vijke (sl. A -6/A-6a) i pumpu, vodove te sprenik cuvajte zasticene od smrzavanja.

PRIKAZI NA ZASLONU

Kod prvog stavljanja u pigeon na zasloni se sve informacije povavljuju na engleskom jeziku.
Sve funkcije se mogu pozvati tipkom MODE. Pozvani prikazi/funkcije potvrduju se pomocu tipke SET.

Informacije pri Kazane u drugom retku za slona djelomično su izvedene kao tekuci tekstovi koji kontinuirano prolaze kao informacija.

Normalan nacin rada i dodatne funkcije

Podešavanje jezika

pokušaji popravka uredaja

pridržavanje uputa za uporabu

tehnicke izmjene uredaja
