BEDIENUNGSANLEITUNG HWA 60005 Premium AL-KO

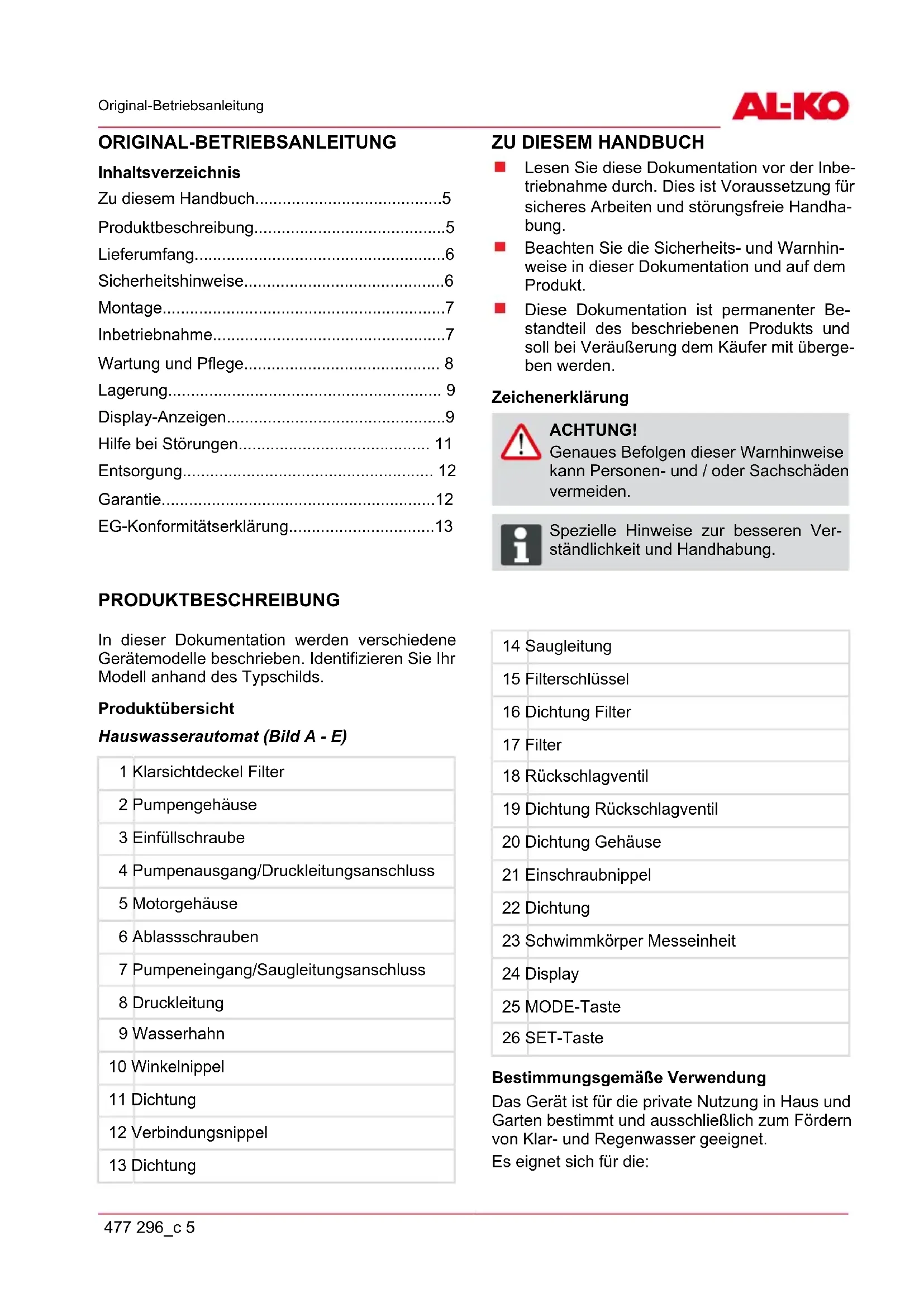

BETRIEBSANLEITUNG hwa 4000 - 6000-5 477296_c 03 | 2016
Lesen Sie diese Dokumentation vor der Inbe- triebnahme durch. Dies ist Voraussetzung für sicheres Arbeiten und störungsfreie Handha- bung. Beachten Sie die Sicherheits- und Warnhin- weise in dieser Dokumentation und auf dem Produkt. Diese Dokumentation ist permanenter Be- standteil des beschriebenen Produkts und soll bei Veräußerung dem Käufer mit überge- ben werden. Zeichenerklärung ACHTUNG! Genaues Befolgen dieser Warnhinweise kann Personen- und / oder Sachschäden vermeiden. HINWEIS Spezielle Hinweise zur besseren Ver- ständlichkeit und Handhabung. PRODUKTBESCHREIBUNG In dieser Dokumentation werden verschiedene Gerätemodelle beschrieben. Identifizieren Sie Ihr Modell anhand des Typschilds. Produktübersicht Hauswasserautomat (Bild A - E) 1 Klarsichtdeckel Filter 2 Pumpengehäuse 3 Einfüllschraube 4 Pumpenausgang/Druckleitungsanschluss 5 Motorgehäuse 6 Ablassschrauben 7 Pumpeneingang/Saugleitungsanschluss 8 Druckleitung 9 Wasserhahn 10 Winkelnippel 11 Dichtung 12 Verbindungsnippel 13 Dichtung 14 Saugleitung 15 Filterschlüssel 16 Dichtung Filter 17 Filter 18 Rückschlagventil 19 Dichtung Rückschlagventil 20 Dichtung Gehäuse 21 Einschraubnippel 22 Dichtung 23 Schwimmkörper Messeinheit 24 Display 25 MODE-Taste 26 SET-Taste Bestimmungsgemäße Verwendung Das Gerät ist für die private Nutzung in Haus und Garten bestimmt und ausschließlich zum Fördern von Klar- und Regenwasser geeignet. Es eignet sich für die:D Produktbeschreibung
Bewässerung der Garten- und Grundstücks- fläche Wasserversorgung im Haus Druckerhöhung der Wasserversorgung. HINWEIS Bei der Druckerhöhung der Wasserver- sorgung sind die örtlichen Vorschriften zu beachten. Auskünfte erhalten Sie von Ihrem Sanitärfachmann. Möglicher Fehlgebrauch Das Gerät ist nicht geeignet zur Förderung von: sandhaltigem Wasser, Salzwasser und Schmutzwasser mit Textil- und Papierantei- len aggressiven, ätzenden, explosiven oder ga- senden Chemikalien oder Flüssigkeiten Flüssigkeiten über 35°C. HINWEIS Das Gerät darf nicht zur Förderung von Wasser für Lebensmittel oder Getränke verwendet werden. Für einen Dauereinsatz ist das Gerät nicht geeignet. LIEFERUMFANG Das Gerät wird betriebsfertig mit Schlüssel für Filterdeckel, Winkelnippel und Betriebsanleitung ausgeliefert. Funktion Bei dem beschriebenen Gerät handelt es sich um eine automatisch arbeitende Pumpe. Die Pumpe schaltet sich druckabhängig ein und aus (siehe technische Daten). Wird eine Entnahmestelle ge- öffnet, saugt die Pumpe Wasser über den Pum- peneingang (7) an und fördert es durch den Druckleitungsanschluss (4) zur Entnahmestelle. Die Pumpe schaltet ca. 20 Sekunden nach Schlie- ßen der Entnahmestelle automatisch ab. Thermoschutz Das Gerät ist mit einem Thermoschutzschalter ausgestattet, der den Motor bei Überhitzung ab- schaltet. Nach einer Abkühlphase von ca. 15 - 20 Minuten schaltet die Pumpe selbsttätig wieder ein. Trockenlaufschutz Das Gerät verfügt über einen Trockenlaufschutz. Der Trockenlaufschutz schaltet nach ca. 90 Se- kunden die Pumpe ab, wenn kein Wasser ange- saugt wird oder die Saugleitung beschädigt ist. Drucksensor Das Gerät ist mit einem Drucksensor ausgestat- tet. Über diesen Sensor wird die Pumpe automa- tisch aus- und eingeschaltet. Display-Anzeige Zur Anzeige der Betriebszustände und Fehler- meldungen ist das Gerät mit einem Display (Abb. E -24) ausgestattet. Mit dem MODE-Taster (E -25) können verschiedene Einstellungen und An- zeigen ausgewählt und mit dem SET-Taster (-26) bestätigt werden. SICHERHEITSHINWEISE ACHTUNG! Verletzungsgefahr! Gerät und Verlängerungskabel nur in technisch einwandfreiem Zustand be- nutzen! Beschädigte Geräte dürfen nicht betrieben werden. Sicherheits- und Schutzeinrichtungen dürfen nicht außer Kraft gesetzt werden! Kinder oder Personen, die die Betriebsanlei- tung nicht kennen, dürfen das Gerät nicht be- nutzen. Das Gerät nie am Anschlusskabel hochhe- ben, transportieren oder befestigen. Eigenmächtige Veränderungen oder Umbau- ten am Gerät sind verboten. Elektrische Sicherheit VORSICHT! Gefahr beim Berühren spannungs- führender Teile! Stecker sofort vom Netz trennen, wenn das Verlängerungskabel beschä- digt oder durchtrennt wurde! Wir emp- fehlen den Anschluss über einen FI- Schutzschalter mit einem Nennfehler- strom < 30 mA. Wenn sich Personen im Schwimmbecken oder Gartenteich befinden, darf die Pumpe nicht betrieben werden. Die Haus-Netzspannung muss mit den Anga- ben zur Netzspannung in den Technischen Daten übereinstimmen, keine andere Versor- gungsspannung verwenden.Montage 477296_c 7 Das Gerät darf nur an einer elektrischen Ein- richtung gemäß DIN/VDE 0100, Teil 737, 738 und 702 betrieben werden. Zur Absicherung muss ein Leitungs-Schutzschalter 10 A so- wie ein Fehlerstrom-Schutzschalter mit ei- nem Nennfehlerstrom von 10/30 mA instal- liert werden. Nur Verlängerungskabel verwenden, die für den Gebrauch im Freien vorgesehen sind - Mindestquerschnitt 1,5 mm
. Kabeltrommeln immer vollständig abrollen. Beschädigte oder brüchige Verlängerungs- kabel dürfen nicht verwendet werden.
Kontrollieren Sie vor jeder Inbetrieb- nahme den Zustand ihres Verlänge- rungskabels. MONTAGE ACHTUNG! Das Gerät funktioniert nicht ordnungsge- mäß, wenn die Entnahmestelle 15 m hö- her als das Gerät liegt. Gerät aufstellen
1. Bereiten Sie einen ebenen und festen Stand-
2. Stellen Sie das Gerät waagerecht und über-
Das Gerät muss vor Regen und direktem Wasserstrahl geschützt sein. HINWEIS Im täglichen Betrieb (Automatikbetrieb) müssen Sie durch geeignete Maßnah- men ausschließen, dass bei Störungen am Gerät Folgeschäden durch die Über- flutung von Räumen entstehen. Saugleitung anschließen
1. Wählen Sie die Länge der Saugleitung (Abb.
B -14) so aus, dass die Pumpe nicht trocken- laufen kann. Die Saugleitung muss sich im- mer mindestens 30 cm unter der Wasserober- fläche befinden.
2. Schließen Sie die Saugleitung an. Achten Sie
dabei auf dichten Anschluss, ohne das Ge- winde zu beschädigen.
Wir empfehlen den Einbau flexibler Lei- tungen am Pumpeneingang (Abb. A -7). So kann kein mechanischer Druck oder Zug auf die Pumpe ausgeübt werden.
3. Saugleitung stets steigend verlegen.
HINWEIS Beträgt die Ansaughöhe mehr als 4 m, muss ein Saugschlauch mit einem Durchmesser größer 1“ montiert werden. Wir empfehlen das Verwenden einer AL-KO Sauggarnitur mit Saugschlauch, Saugkorb und Rückflussstop. Fragen Sie Ihren Fachhändler. Druckleitung montieren
1. Schrauben Sie den Verbindungsnippel (Abb.
B -12) mit dem Runddichtring (Abb. B -13) in den Pumpenausgang (Abb. A -4).
2. Schrauben Sie den Winkelnippel (Abb. B -10)
mit Dichtung (Abb. B -11) auf den Verbin- dungsnippel (Abb. B -12) und drehen Sie den Winkelnippel in die gewünschte Richtung.
3. Befestigen Sie eine Druckleitung (Abb. B -8)
am Winkelnippel (Abb. B -10). INBETRIEBNAHME HINWEIS Bei der Erstinbetriebnahme erscheinen im Display (Abb. E -24) alle Informatio- nen in Englisch. Die gewünschte Spra- che mit der MODE-Taste (-25) auswäh- len und mit der SET-Taste (-26) bestäti- gen. Gerät befüllen ACHTUNG! Trockenlauf zerstört die Pumpe! Die Pumpe muss vor jeder Inbetriebnahme bis zum Überlauf mit Wasser gefüllt sein, damit sie sofort ansaugen kann.
1. Öffnen Sie die Einfüllschraube (Abb. A -3) mit
dem Filterschlüssel.
2. Füllen Sie über die Einfüllschraube Wasser
ein, bis die Markierung am Pumpengehäuse erreicht ist.
3. Schrauben Sie die Einfüllschrauben wieder
ein. HINWEIS Um die Ansaugzeit zu verkürzen, den Saugschlauch vor dem Anschrauben mit Wasser füllen. Erstinbetriebnahme des Geräts
1. Öffnen Sie einen in der Druckleitung vorhan-
denen Verschluss (Ventil, Spritzdüse, Was- serhahn).
2. Stecken Sie den Netzstecker des Anschluss-
kabels in die Steckdose.D Inbetriebnahme
Die Pumpe beginnt zu fördern.
3. Wenn sich im austretenden Wasser keine Luft
mehr befindet, schließen Sie den Verschluss in der Druckleitung.
Die Pumpe schaltet ohne Durchfluss nach Druckaufbau automatisch ab.
Der Hauswasserautomat ist betriebsbe- reit. Im Display wird AUTO O und FLOW O angezeigt. Betrieb
1. Nehmen Sie das Gerät wie beschrieben in
Betrieb (Erstinbetriebnahme des Gerätes).
Der Hauswasserautomat ist elektronisch geregelt und arbeitet nach Erstinbetrieb- nahme vollautomatisch.
2. Bei Entnahme von Wasser an der Druckseite
schaltet die Pumpe ein. Im Display wird ON X und PRESSURE sowie der tatsächliche Druck angezeigt. HINWEIS Wenn nach 20 Sekunden noch kein Wasser über die Saugleitung an- gesaugt wird schaltet die Pumpe in einen Kontrollmodus. Die Pumpe läuft dabei weiter und im Display wir CHECK SUCTION SIDE angezeigt. HINWEIS Sollte nach ca. 90 Sekunden noch kein Wasser über die Saugleitung (Abb. B -14) angesaugt werden, schaltet der Trockenlaufschutz die Pumpe ab, und im Display wird ALARM und SUCTION SIDE ange- zeigt. Fehlersuche und deren Behe- bung, siehe Hilfe bei Störungen. HINWEIS Hat sich die Pumpe öfter ein-und ausgeschaltet, obwohl keine Was- serentnahme erfolgt ist, schaltet die Pumpe zum Schutz vor Überhit- zung ab und im Display ALARM und PRESSURE SIDE angezeigt. Feh- lerursache und deren Behebung, siehe Hilfe bei Störungen. Pumpe ausschalten
1. Ziehen Sie den Netzstecker aus der Steck-
2. Schließen Sie die in der Druckleitung vor-
handenen Verschlüsse (Ventile, Spritzdüsen, Wasserhahn). VORSICHT! Verletzungsgefahr durch heißes Was- ser Bei längerem Betrieb gegen die ge- schlossene Druckseite (>10 min) kann sich das Wasser in der Pumpe stark er- hitzen und unkontrolliert austreten! Tren- nen Sie das Gerät vom Netz und lassen Sie Pumpe und Wasser abkühlen. Neh- men Sie das Gerät erst nach Beheben aller Mängel wieder in Betrieb! Die Verletzungsgefahr durch heißes Wasser kann bei: unsachgemäßer Installation geschlossene Druckseite Wassermangel in der Saugleitung oder defektem Druckschalter entstehen. Vorgehen
1. Trennen Sie das Gerät vom Netz und lassen
Sie Pumpe und Wasser abkühlen.
2. Überprüfen Sie Gerät, Installation und Was-
3. Nehmen Sie das Gerät erst nach Beheben al-
ler Mängel wieder in Betrieb!
ACHTUNG! Vor Beginn aller Wartungs- und Pfle- gearbeiten ist die Pumpe vom Netz zu nehmen. Netzstecker aus der Steckdose ziehen. Pumpe spülen Nach Förderung von chlorhaltigem Schwimmbad- wasser oder Flüssigkeiten, die Rückstände hin- terlassen, muss die Pumpe mit klarem Wasser gespült werden. Filter reinigen
1. Ablassschraube Filterraum (Abb. A -6) der
Entleerungsöffnung abschrauben, Filterraum entleeren und Entleerungsöffnung wieder verschließen.
2. Klarsichtdeckel Filter (Abb. A -1) mithilfe des
häuse (Abb. A -2) herausnehmen und unter fließendem Wasser reinigen.
4. Filtergehäuse und Klarsichtdeckel Filter reini-
gen.Wartung und Pflege 477296_c 9
5. Vor dem Einbau des Filters die Dichtungen
Filter (Abb. C -16) und die Dichtung Gehäuse (Abb. C -20) auf Beschädigung prüfen, bei Bedarf erneuern.
6. Filter einbauen, Klarsichtdeckel Filter auf-
schrauben und mit dem Filterschlüssel hand- fest anziehen. Rückschlagventil reinigen
1. Filter aus- und einbauen (siehe Abschnitt „Fil-
2. Rückschlagventil (Abb. C -18) herausschrau-
ben und unter fließendem Wasser reinigen .
3. Dichtung (Abb. C -19) bei Bedarf erneuern.
4. Rückschlagventil einbauen.
Schwimmkörper reinigen
1. Druckleitung (Abb. B -8) mit Winkelnippel
(Abb. B -10) und Verbindungsnippel (Abb. B -12) ausschrauben.
2. Einschraubnippel (Abb. D -21) mit Dich-
tung (Abb. D -22) ausschrauben. Einbau- lage Schwimmkörper (Abb. D -23) merken. Schwimmerkörper herausziehen und reini- gen.
3. Schwimmkörper wieder einbauen - Einbau-
lage beachten (Abb. D). Verstopfungen beseitigen
1. Trennen Sie das Gerät vom Netz und sichern
Sie es gegen Wiedereinschalten.
2. Entfernen Sie den Saugschlauch am Pum-
3. Schließen Sie den Druckschlauch an die
4. Lassen Sie Wasser durch das Pumpenge-
häuse laufen, bis sich die Verstopfung auflöst.
5. Prüfen Sie durch kurzes Einschalten, ob die
6. Nehmen Sie das Gerät wie beschrieben wie-
der in Betrieb. LAGERUNG HINWEIS Bei Frostgefahr muss das System voll- ständig entleert werden (Pumpe, Lei- tungen, und Vorratsbehälter und Filter- raum).
1. Entleeren Sie die Saug- (Abb. B -14) und
Druckleitung (Abb. B -8).
2. Schrauben Sie die Ablassschrauben (Abb. A
-6/A-6a) heraus und lassen Sie das Wasser aus der Pumpe auslaufen.
3. Schrauben Sie die Ablassschrauben (Abb. A
-6/A-6a) wieder ein und lagern Sie Pumpe und Leitungen frostfrei. DISPLAY-ANZEIGEN Bei der Erstinbetriebnahme erscheinen im Display alle Informationen in Englisch. Alle Funktionen können mit der Taste MODE aufgerufen werden. Die aufgerufenen Anzeigen/Funt- kionen werden mit der SET-Taste bestätigt. HINWEIS Die in der zweiten Zeile des Displays angezeigten Informationen sind zum Teil als Lauftexte ausgeführt, die als Information kontinuierlich durchlaufen. Normalbetrieb und Zusatzfunktionen Sprache einstellen Display-Anzeige Schaltzustand Funktion / Maßnahmen DEUTSCH Pumpe in Betrieb oder Pumpe ausgeschaltet MODE-Taste länger als 3 Sekunden drücken, die Bedienersprache ist aktiviert. Durch Drücken der MODE-Taste (30) die Bedienersprache wech- seln. Neue Bedienersprache mit SET-Taste be- stätigen. Erstinbetriebnahme des Geräts Display-Anzeige Schaltzustand Funktion / MaßnahmenD Display-Anzeigen
10 HWA 4000 - 6000-5
Erstinbetriebnahme des Geräts AUTO 0 DURCHFLUS 0 L/H Pumpe in betriebsbereit Bei Wasserentnahme läuft die Pumpe automa- tisch an. Pumpe läuft in Normalbetrieb Display-Anzeige Schaltzustand Funktion / Maßnahmen EIN X DRUCK 2,0 BAR Pumpe ist eingeschaltet und fördert Wasser.
Der Druck wird ange- zeigt. EIN X DURCHFLUS 3300 L/H Pumpe ist eingeschaltet und fördert Wasser.
Der Durchfluss wird an- gezeigt. Drehendes X hinter ON symbolisiert Pumpe EIN Pumpe im Automatikbetrieb, pumpt nicht Display-Anzeige Schaltzustand Funktion / Maßnahmen AUTO 0 DURCHFLUS 0 L/H Pumpe ist eingeschaltet, sie fördert jedoch kein Wasser.
Es gibt keinen Durch- fluss; es wird 0 l/h wird angezeigt. Beim Öffnen der Druckleitung (Ventile, Spritzdü- sen, Wasserhahn...) läuft die Pumpe automatisch an. AUTO 0 DRUCK 4,0 BAR Pumpe ist eingeschaltet, sie fördert jedoch kein Wasser.
Der Druck wird ange- zeigt. Beim Öffnen der Druckleitung (Ventile, Spritzdü- sen, Wasserhahn...) läuft die Pumpe automatisch an. 0 hinter AUTO symbolisiert Pumpe aus Fördermengen anzeigen Folgende Informationen sind durch Drücken der MODE Taste sowohl im Betrieb (ON) als auch im AUTO-Zustand möglich. Display-Anzeige Schaltzustand Funktion / Maßnahmen AUTO 0 GESAMTME 98 m3
Anzeige der bisher geförderten Wasser- menge.Hilfe bei Störungen 477296_c 11 Fördermengen anzeigen AUTO 0 TEILMENGE 12,5 m3
Anzeige der bisher ge- förderten Teil-Wasser- menge. Zum Rückstellen auf Null,Taste SET drücken. Wechsel zwischen Druck- und Durchflussanzeige sowie Fördermengen durch Drücken der MODE- Taste.
VORSICHT! Vor allen Arbeiten zur Störungsbeseitigung den Netzstecker ziehen. Fehler in der elektrischen Anlage durch eine Elektrofachkraft beseitigen lassen. Störung Ursache Beseitigung Pumpen-Antriebsmotor läuft nicht. Keine Netzspannung vor- handen. Sicherungen und Stromzufuhr prüfen. PRÜFEN WASSERZU 0,0 BAR Druck und Durchfluss sind außerhalb der Normalwerte, - Pumpe läuft aber weiter. Meldung erscheint nach 20 s. Pumpe ver- sucht 90 s selbstständig den Fehler zu be- heben. Keine Maßnahme nötig. Besteht der Fehler nach 90s weiterhin schaltet die Pumpe zum Schutz vor Tro- ckenlauf ab. Pumpe wurde zum Schutz vor Trockenlauf abgeschal- tet. Es besteht ein Fehler auf Saugseite. Nach Fehlerbehebung mit SET bestätigen. Pumpe läuft dann wieder an. Achtung vor heißem Wasser bei Wiederanlauf. Undichtigkeit auf der Saug- seite. Saugventil und Saugschlauch prüfen. Undichtigkeit am Filterglas. Dichtung Filterglas prüfen, Filterglas nach- ziehen. Undichtigkeit Ablass- schraube Filterraum. Dichtung Ablassschraube prüfen, Ablass- schraube nachziehen. Schlauchende nicht im Was- ser, Wasserspeicher (z.B. Zisterne oder Brunnen) leer. Pumpe saugt Luft. Die Sauleitung muss sich immer mindes- tens 30cm unter der Wasseroberfläche be- finden. Filter stark verschmutz. Filter reinigen. Saugseitige Verstopfung Schmutz im Ansaugbereich entfernen. ALARM WASSERZU 0,0 BAR Durchfluss geringer als 300 l/h. Durchfluss erhöhen.D Entsorgung
12 HWA 4000 - 6000-5
Störung Ursache Beseitigung ALARM
1,5 BAR Die Pumpe hat sich öfter ein- und ausgeschaltet, obwohl keine Wasserent- nahme erfolgt ist.
Pumpe wurde zum Schutz vor Überhitzung abgeschaltet. Es besteht ein Fehler auf der Druckseite, z.B. Undichtigkeit. Auch kleine Undichtigkeiten an Wasser- hähnen und Toiletten sind die Ursache für Druckabfall im System. Prüfen Sie Druckleitung und Verbraucher auf Undichtigkeit. Prüfen und reinigen Sie das Rückschlag- ventil (18) im Filterraum. Nach Fehlerbehebung mit SET bestätigen- Pumpe läuft dann wieder an. Achtung vor heißem Wasser bei Wiederan- lauf! HINWEIS Bei nicht behebbaren Störungen wenden Sie sich bitte an unseren zuständigen Kundendienst. ENTSORGUNG Ausgediente Geräte, Batterien oder Akkus nicht über den Hausmüll ent- sorgen! Verpackung, Gerät und Zubehör sind aus recyclingfähigen Materialien hergestellt und entsprechend zu entsorgen. GARANTIE Etwaige Material- oder Herstellungsfehler am Gerät beseitigen wir während der gesetzlichen Verjäh- rungsfrist für Mängelansprüche entsprechend unserer Wahl durch Reparatur oder Ersatzlieferung. Die Verjährungsfrist bestimmt sich jeweils nach dem Recht des Landes, in dem das Gerät gekauft wurde. Unsere Garantiezusage gilt nur bei: beachten dieser Bedienungsanleitung sachgemäßer Behandlung verwenden von Original-Ersatzteilen Die Garantie erlischt bei: eigenmächtigen Reparaturversuchen eigenmächtigen technischen Veränderungen nicht bestimmungsgemäßer Verwendung Von der Garantie ausgeschlossen sind: Lackschäden, die auf normale Abnutzung zurückzuführen sind Verschleißteile, die auf der Ersatzteilkarte mit Rahmen [xxx xxx (x)] gekennzeichnet sind Verbrennungsmotoren (hier gelten die Garantiebestimmungen der jeweiligen Motorenhersteller) Die Garantiezeit beginnt mit dem Kauf durch den ersten Endabnehmer. Maßgebend ist das Datum auf dem Kaufbeleg. Wenden Sie sich bitte mit dieser Erklärung und dem Original-Kaufbeleg an Ihren Händ- ler oder die nächste autorisierte Kundendienststelle. Die gesetzlichen Mängelansprüche des Käufers gegenüber dem Verkäufer bleiben durch diese Erklärung unberührt.EG-Konformitätserklärung 477296_c 13
EG-KONFORMITÄTSERKLÄRUNG
Hiermit erklären wir, dass dieses Produkt in der von uns in Verkehr gebrachten Ausführung, den An- forderungen der harmonisierten EU-Richtlinien, EU-Sicherheitsstandards und den produktspezifischen Standards entspricht. Produkt Typ Hersteller Hauswasserwerk Seriennummer G3043045 HWA 4000 comfort HWA 4500 comfort HWA 6000/5 Premium AL-KO Geräte GmbH Ichenhauser Str. 14 D-89359 Kötz Bevollmächtigter EU-Richtlinien Harmonisierte Normen Andreas Hedrich Ichenhauser Str. 14 D-89359 Kötz 2014/35/EU 2014/30/EU 2000/14/EU (13) 2011/65/EU Schallleistungspegel EN ISO 3744 HWA 4000 comfort gemessen: 80 dB(A) garantiert: 82 dB(A) HWA 4500 comfort gemessen: 81 dB(A) garantiert: 83 dB(A) HWA 6000/5 Premium gemessen: 73 dB(A) garantiert: 75 dB(A) EN 60335-1:2012 EN 60335-2-41:2012 EN 62233:2008 EN 55014-1:2012 EN 55014-2:2016 EN 61000-3-2:2014 EN 61000-3-3:2014 Kötz, den 19.01.2016 Wolfgang Hergeth Managing Director Konformitätsbewertung 2000/14/EG Anhang Ven Translation of the original operating instructions
Druckleitung (rys. B -8).

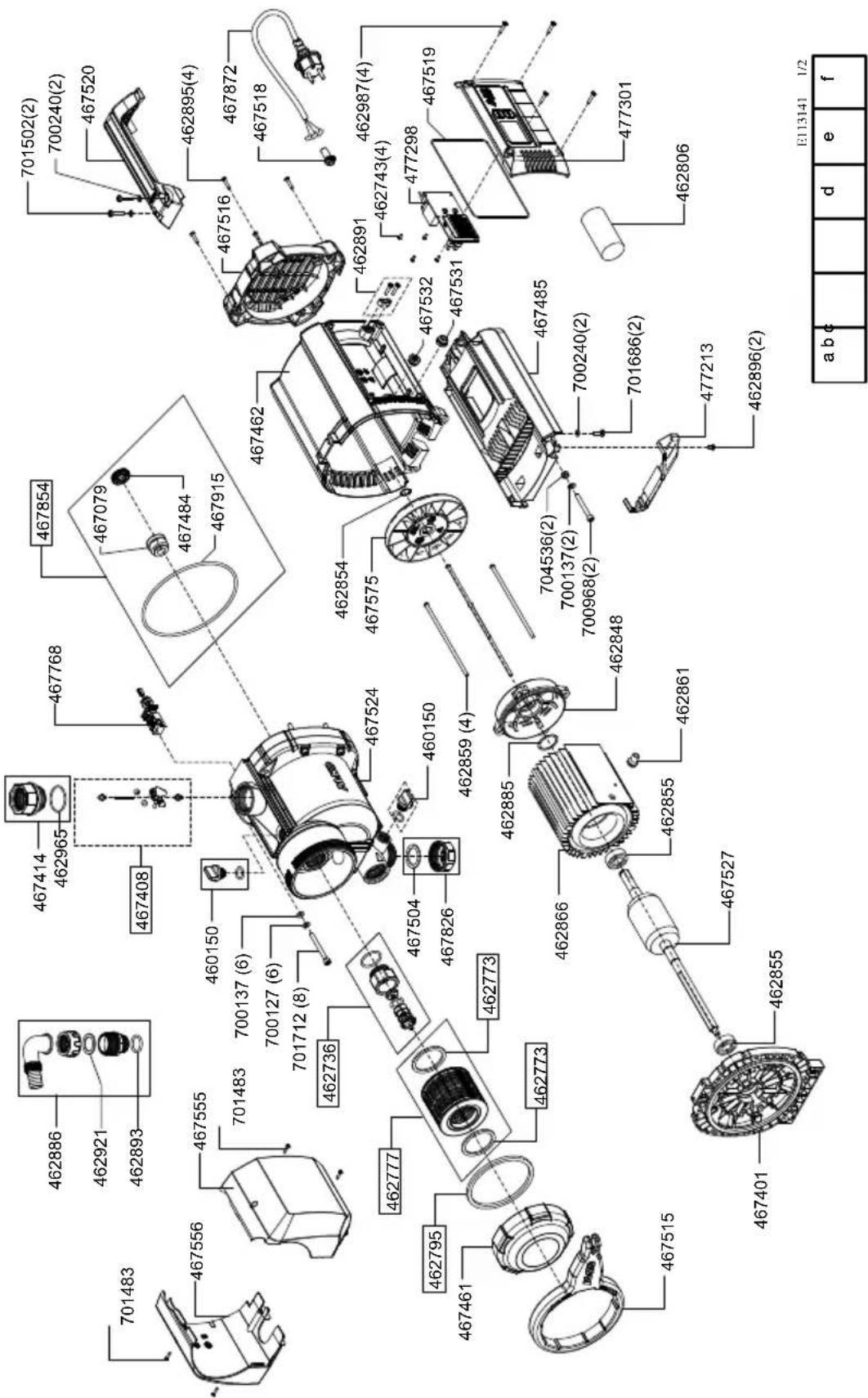

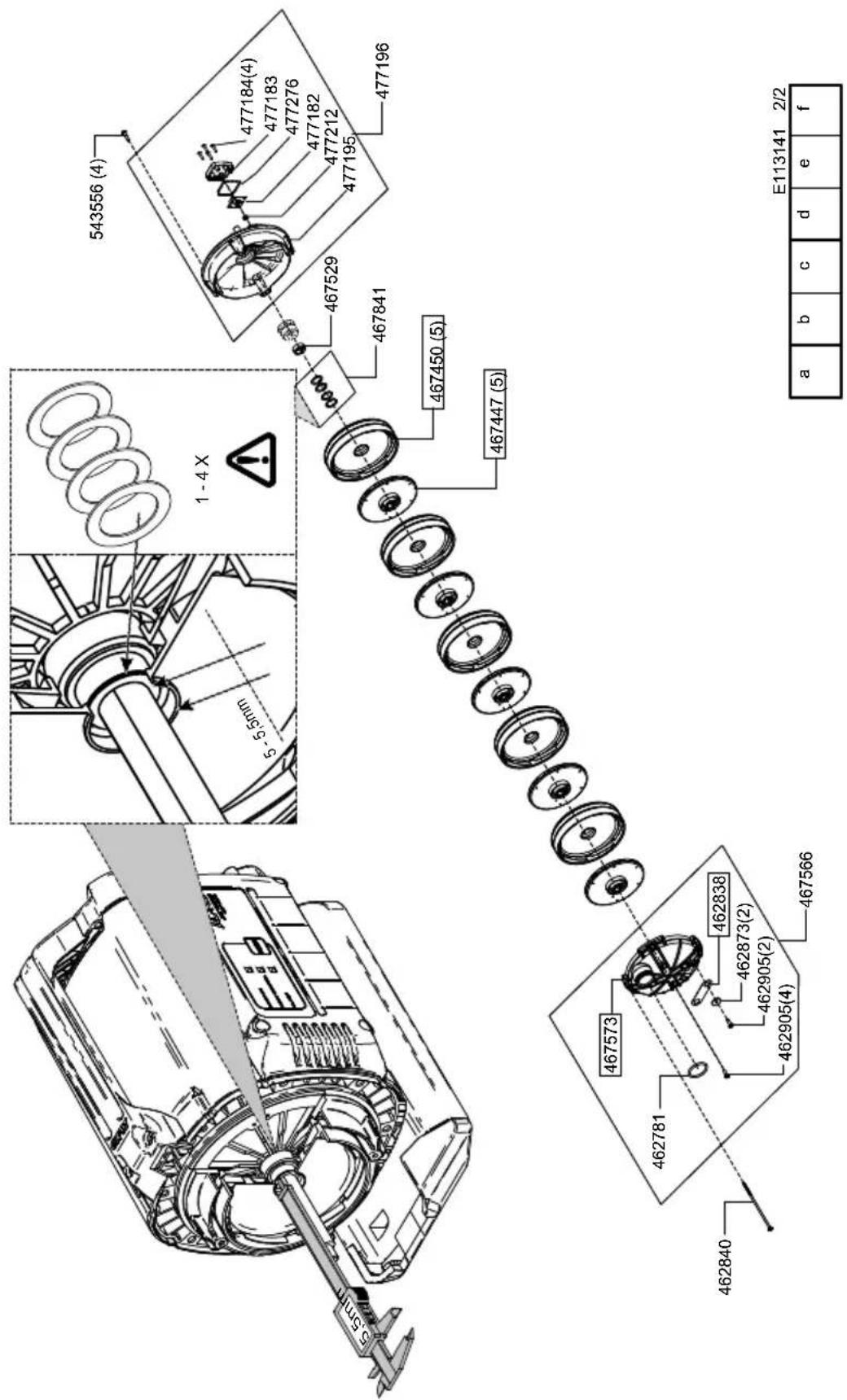

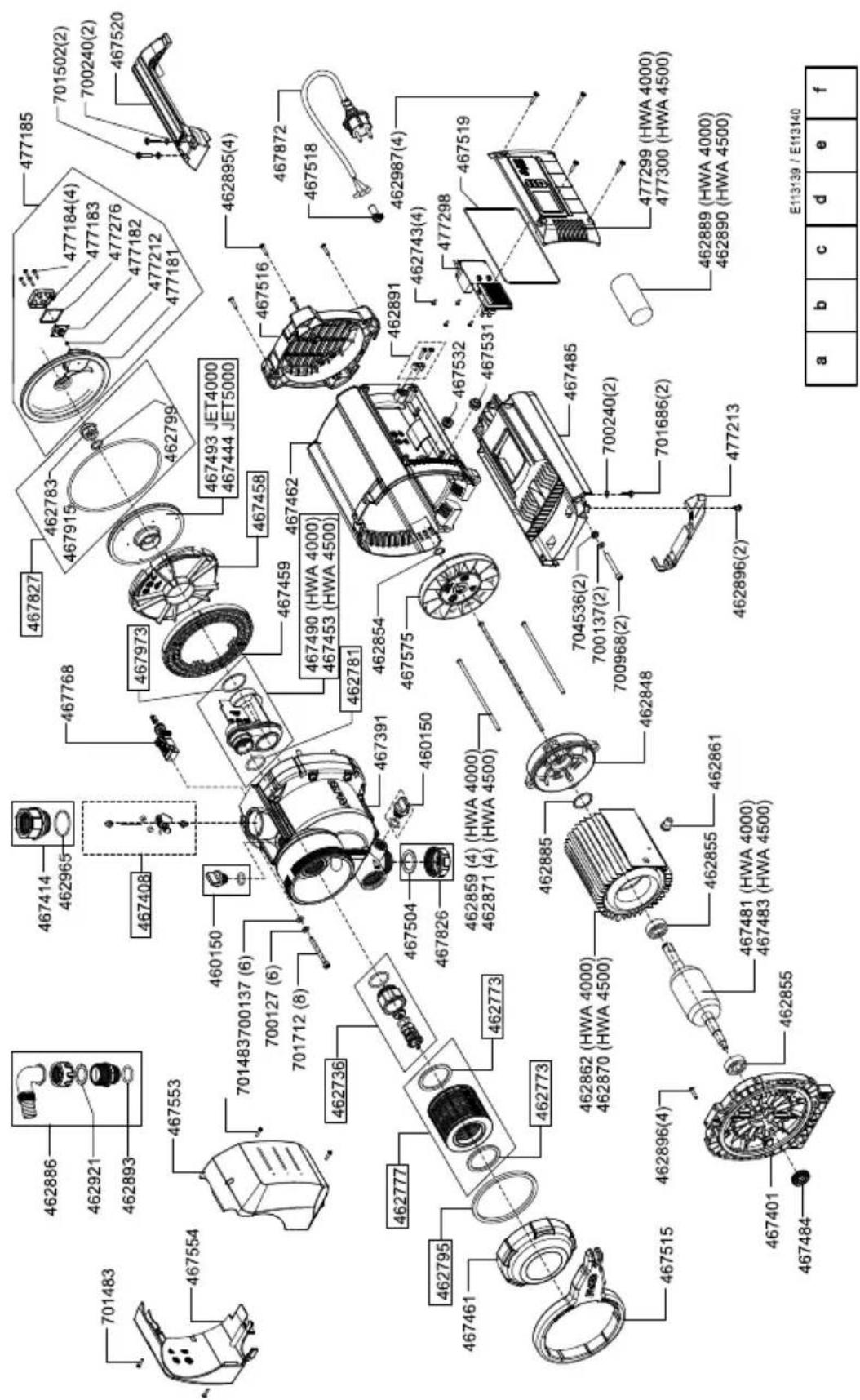

HWA 6000/5 Art.Nr. 113 141_1
