Merk	NEO tools
Model	12K0101
Producttype	Olie-luchtcompressor
Voedingsspanning	220-240 V AC
Frequentie	50 Hz
Nominaal motorvermogen	1500 W
Maximale druk	8 bar
Tankinhoud	40 L
Luchtdebiet	169 L/min
Olietype	10W40
Oliecapaciteit	225 ml
Motorsnelheid	2850 min⁻¹
Beschermingsklasse	I
Beschermingsgraad	IPX0
Gewicht	31 kg
Geluidsdrukniveau	97 dB(A)
Geluidsvermogensniveau	95,5 dB(A)
Bedrijfsmodus	S1 (continu bedrijf)
Beoogd gebruik	Productie van perslucht voor pneumatisch gereedschap, spuiten, oppompen
Onderhoud	Condensaat aftappen na elk gebruik; luchtfilter elke 10 uur reinigen; dichtheid elke 40 uur controleren
Veiligheid	Veiligheidsklep, drukschakelaar, overstroombeveiliging, straal niet op personen richten
Reserveonderdelen	Neem contact op met een erkend servicecentrum voor originele onderdelen
Algemene informatie	Wettelijke garantie, CE-verklaring, niet bedoeld voor commercieel gebruik

Veelgestelde vragen - 12K0101 NEO tools

Hoe start ik de compressor?

Om te starten, druk op de schakelaar Fig. C1. Zorg ervoor dat de tank niet onder druk staat en dat de luchtslang correct is aangesloten. De compressor stopt automatisch bij maximale druk en herstart wanneer de druk daalt.

Hoe stel ik de werkdruk in?

Gebruik de regelaar Fig. B4 om de druk aan te passen. Draai hem in de richting van de pijlen om de druk te verhogen of te verlagen. Houd de manometer Fig. B1 in de gaten om de ingestelde waarde af te lezen. Overschrijd nooit de maximale druk van het aangesloten gereedschap.

Waarom start de compressor niet?

Controleer de stroomtoevoer (zekering of stroomonderbreker). Als de motor oververhit is, wacht tot hij is afgekoeld. Als het probleem aanhoudt, neem dan contact op met een erkend servicecentrum voor diagnose van de drukschakelaar of motor.

Hoe tap ik de luchttank af?

Open de aftapklep Fig. C3 wanneer de druk tussen 1 en 2 bar is. Kantel de tank naar de klep om condensaat af te voeren. Sluit de klep zodra er zuivere lucht uitkomt. Voer deze handeling na elk gebruik uit om roest te voorkomen.

Welke olie gebruiken en hoe vullen?

Gebruik olie 10W40. De capaciteit is 225 ml. Schroef de vuldop Fig. D2 los, giet de olie in de opening Fig. D4 tot de rode markering op de niveaumeter Fig. D3. Schroef de dop weer vast.

Hoe reinig ik het luchtfilter?

Open het deksel van het luchtfilter Fig. E1, verwijder de cartridge en tik deze zachtjes tegen een hard oppervlak om vuil te verwijderen. Gebruik geen borstel want die duwt vuil in de vezels. Als het filter erg vuil is, vervang het dan.

Wat te doen als de veiligheidsklep wordt geactiveerd?

Dit duidt op een defecte drukschakelaar of een verkeerde afstelling. Controleer eerst de afstelling van de drukschakelaar. Als het probleem aanhoudt, laat de drukschakelaar vervangen door een erkend servicecentrum. Wijzig nooit de veiligheidsklep.

Kan ik de lucht van de compressor gebruiken om te ademen?

Nee. Perslucht kan koolmonoxide en andere verontreinigingen bevatten. Het is niet geschikt om te ademen. Gebruik altijd een geschikt ademhalingstoestel als u in een stoffige omgeving of met verf werkt.

Hoe vervoer ik de compressor?

De compressor moet altijd rechtop worden vervoerd (tank naar beneden, motor naar boven). Gebruik de draaghandgreep Fig. A1. Trek nooit aan slangen of kabels. Zet de machine vast om te voorkomen dat hij verschuift of omvalt.

Waar vind ik reserveonderdelen?

Neem contact op met een erkend servicecentrum of uw dealer. Gebruik alleen originele onderdelen om de veiligheid en goede werking te garanderen. Niet-goedgekeurde onderdelen maken de garantie ongeldig.

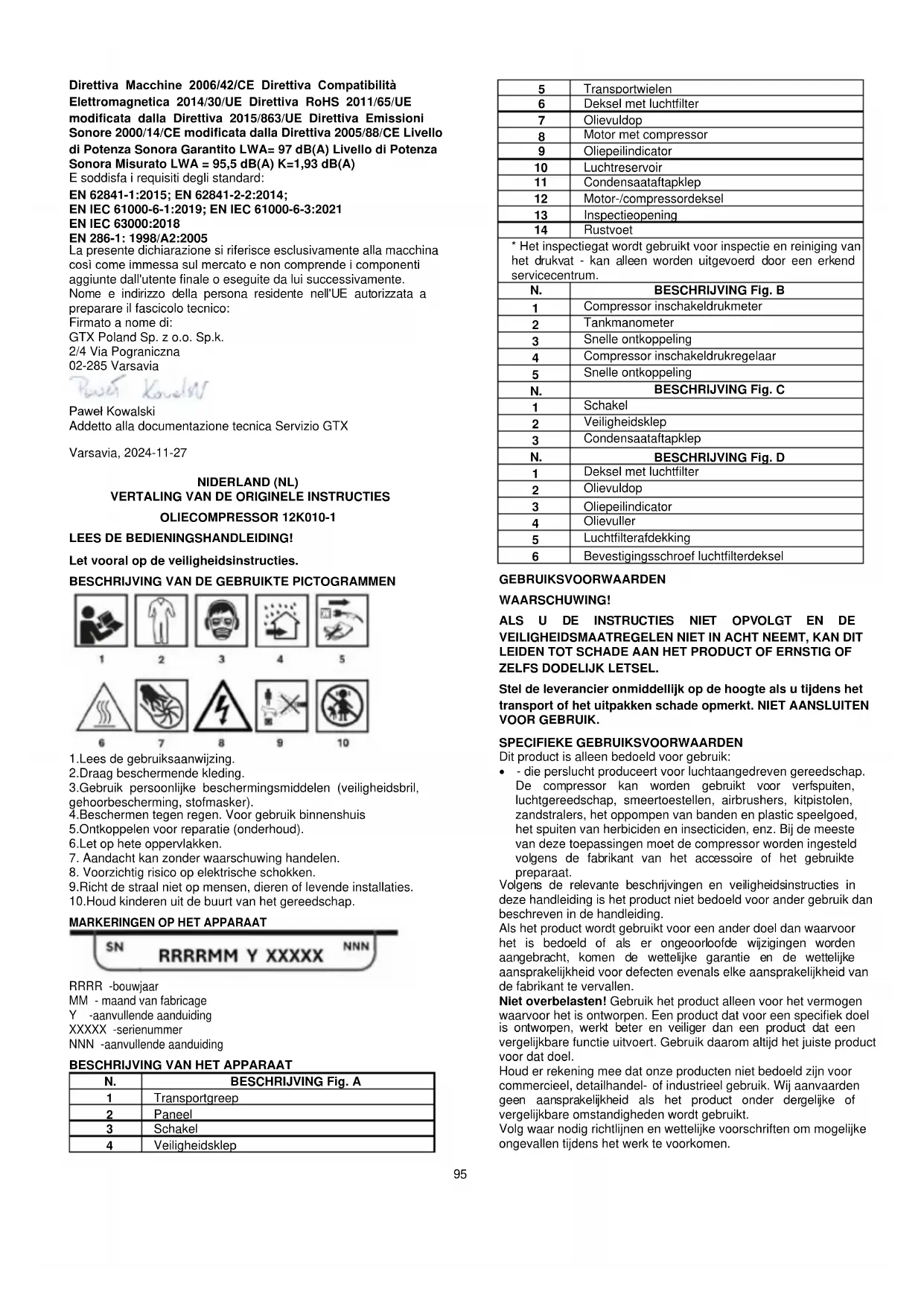

GEBRUIKSAANWIJZING 12K0101 NEO tools

Let vooral op de veiligheidsinstructies.

BESCHRIJVING VAN DE GEBRUIKTE PICTOGRAMMEN

1. Lees de gebruksaanwijzing.
   2.Draag beschermende kleding.
   3.Gebruik persoonlijke beschemingsmiddelen (veiligheidsbril, gehoorbescheming, stofmasker).
   4.Beschemen gegen regen. Voor gebruik binnenshuis
   5.Ontkoppelen voor reparatie (onderhoud).
   6.Let op hete oppervlakken.
2. Aandacht kan zonder waarschuwing handelen.
3. Voorzichtig risico op elektrische schokken.
   9.Richt de straal nicht op mensen, dieren of levende installations.
   10.Houd kinderenuitdebuurt van het gereedschap.

MARKERINGEN OP HET APPARAAT

SN

RRRRMM Y XXXXX

NNN

RRRR -bouwjaar

MM - maand van fabricage

Y -aanvullende aanduiding

XXXXX -serienummer

NNN -aanvullende aanduiding

5	Transportwielien
6	Deksel met luchtfilter
7	Olievuldop
8	Motor met compressor
9	Oliepeilindicator
10	Luchtreservoir
11	Condensaataftapklep
12	Motor-/compressordeksen
13	Inspectieopening
14	Rustvoet
* Het inspectiegat worden geleibt voor inspectie en reiniging van het drukvat - kan alleen worden uitgevoerd door een erkend servicecentrum.
N.	BESCHRIJVING Fig. B
1	Compressor inschakeldrukmeter
2	Tankmanometer
3	Snelle ontkoppeling
4	Compressor inschakeldrukregelaar
5	Snelle ontkoppeling
N.	BESCHRIJVING Fig. C
1	Schakel
2	Veiligheidsklep
3	Condensaataftapklep
N.	BESCHRIJVING Fig. D
1	Deksel met luchtfilter
2	Olievuldop
3	Oliepeilindicator
4	Olievuller
5	Luchtfilterafdekking
6	Bevestigingschroef luchtfilterdeksen

GEBRUKSVOORWAARDEN

WAARSCHUWING!

ALS U DE INSTRUCTIES NIET OPVOLGT EN DE VEILIGHEIDSMAATREGELEN NIET IN ACHT NEEMT, KAN DIT LEIDEN TOT SCHADE AAN HET PRODUCT OF ERNSTIG OF ZELFS DODELIJK LETSEL.

Stel de leverancier onmiddelijk op de hoogte als u tijdens het transport of het uitpakken schade opmerkt. NIET AANSLUITEN VOOR GEBRUIK.

SPECIFIEKE GEBRUIKSVOORWAARDEN

Dit product is alleen bedoeld voor gebruik:

• die perslucht produces a luchttaangedreven gereedschap. De compressor kan worden gebruikt voor verfluiken, luchtgereedschap, smeertoestellen, airbrushers, kitpistolen, zandstralers, het oppompen van banden en plastic spelgoed, het spuiken van herbiciden en insecticiden, enz. Bij de meeste van deze toepassingen moet de compressor worden ingesteld volgens de fabrikant van het accessoire of het gebruekte preparaat.

Volgens de relevante beschrijvingen en verligheidsinstrumentes in\ deze handleiding is het product Niet bedoeld voor ander gebruik dan\ beschreiben in de handleiding.

Als het product worden gebruikt voor een ander doel dan waarvoort het is bedoeld of als er ongeoorloofde wijzigingen worden aangebracht, komen de wettelijkarie garantie en de wettelijkke aansprakelijkheid voor defecten evenals elke aansprakelijkheid van de fabrikant te verrallen.

Niet overbelasten! Gebruik het product alleen voor het vermogen waarhoort het is ontworpen. Een product dat voor een specifiek doel is ontworpen, werk te beter en veiliger dan een product dat een vergelijkbare functie uitvoert. Gebruik waarom.altijd het juiste product voor dat doel.

Houd er rekening mee dat onsze producten Niet bedoeld zich voor commercieel, detailhandel- of industrieel gebruik. Wij aanvaarden geen aansprakelijkheid als het product onder dergelijkke of vergelijkbare omstandigheden worden gebruikt.

Volg waar nodig richtlijnen en wettelijkke voorschriften om möglichke ongevallen tijdens het werk te voorkomen.

OPMERKING!

Gebruik het product nooit in de buurt van mensen, vooral kinderen of dieren. De gebruiker is verantwoordelijk voor eventuele schade aan derden of hun eigendommen.

Bewaar de handleiding en gebruik deze wonneer u meer informatie nodig hebt. Neem contact op met uw dealer als u de richtlijnen in de handleiding Niet begrijpt. Als u het product uitleent aan een andere person, is het noodzakelijk om deze handleiding mee uit te lenen.

TRAINING

Al het bedienend personeel moet voldoende zijn opgeleid in het gebruik, de bediening en de opstelling, en moet vooralbekend zijn met verboden activiteiten.

VEILIGHEIDSINSTRUCTIES

WAARSCHUWING!

Het Niet opvolgen van de waarschuwingen en instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel. Gebruik van andere accessoires of hulpstukken dan aangegeven in de instructies kan leiden tot letsel.

• Lees de gebruiksaanwijzing zorgvuldig door. Leer hoe u dit product要去 gebruiken, wat de beperkingen zijn en welke gezaren er kuren zich. Leer hoe u het product snel Aunt stoppen en de bediening aunt uitschakelen.
• Wees voorzichtig op je werk, concentreer je op je werk en gebruik je gezonde verstand.
• Wonneer het product Niet worden gebruikt, moet het worden bewaard op een droge en veiligeplaats buiten het bereik van kinderen.
• Trek de stekker nooit uit het stopcontact door aan het snoer te trekken. Bescherm het netsnoer gegenitte, vet en scherp eranden.
• Koppel het product algijd los van de stroombron voordat u het repareert of accessoires verrangt en wonneer het product Niet in gebruik is.
• Als u de stekker in het stopcontact steekt, zorg er dan voor dat de schakelaar op "uit" staat.
• Als het product buitenshuis worden gebruikt, gebruik dan alleen een verlengsnoer dat is ontworpen voor gebruik buitenshuis en dat als zodenig is gemarkeerd.
• Let goed op wat je doet, wees geconcentreerd en denk verstandig na, werk Niet met het product als je moe bent of onder invloed van alcohol, drugs of medicijnen.
• Defecte schakelaars moeten voor verranging maar een erkend servicecentrum worden gebracht.
• Gebruik dit product nicht als u het met de hoofdschakelaar nicht kunt in- of uitschakelen.
• Dit product is ontworpen in overeenstemming met alle toepasselijkke veilighideseisen en -normen. Reparaties mogen alleen worden uitgevoerd door een gekwalificeerd persoon en reserveonderdelen要去en worden verrangen door originele onderdelen, anders kan de gebruiker ernstig gevaar lopen.

VEILIGHEIDSINSTRUCTIES VOOR HET WERKEN MET EEN COMPRESSOR

OVERDRUKVENTIEL TANK

• Deze klep worden in de fabriek gemonteerd om schade aan het drukcircuit, de compressor en de motor te voorkomen.
• Deze is in de fabriek ingesteld op een specifieke limiet voor een specifiek model en een specifieke afstelling en mag nooit worden gewijzigd door de gebruiker.

DRUKSCHAKELAAR

• De luchtschakelaar is in de fabriek ingesteld voor optimale prestaties van de apparatuur. Overbrug of verwijder deze schakelaar nooit, waar te hove luchtdruk ernstige schade aan de apparatuur of persoonlijk letsel kan veroorzaken.

MOTOR- EN COMPRESSORPOMP

• Luchtcompressoren worden heetijdens gebruik. Raak nooit demotor, drukleidingen of compressor aan.
• Als de schakelaar aan staat, werkdt de compressor automatisch als de stroom worden aangesloten.
• Probeer nooit iets af te stellen terwijl het netsnoer ingeschakeld en/of aangesloten is.

OPGELET: PERSLUCHT

• De perslucht van het apparaat kan koolmonoxide bevatten. De gegenerde lucht is Niet geschikt om in te ademen.
• Gebruik als je een ademhalingstoestel bij het spuiten van verf of in stoffige omstandigheden.
• Bij gebruik van perslucht hunnen stof en/of deeltjes circuleren - draag alg untijd een veiligheidsbril.
• Als het apparaat wordt gebruikt voor het spuiten van brandbare stoffen,plaats het dan bovenwinds en op een veilige afstand.
• Richt het spuiptpistol nooit op gezelf, andere mensen of dieren.

PERSLUCHTSYSTEEM

• Een te hoge druk in het drukcircuit kan een explosie of breuk veroorzaken. Ter bescherming gegen overdruk is in de fabriek een veiligheidswaarde ingesteld. Verwijder, verstel of verrang dit ventiel Niet.
• Als een van de bovenstaande voorwaarden worden gewijzigd of geschonden, vervalt de garantie van de fabrikant. Houd er rekening mee dat reserveonderdelen要去en worden aangeschaf met bezelfde specificaties als de originele apparatuur. Neem contact op met uw ergende dealer voor reserveonderdelen of specificaties.

DYSZA

Als het luchtmondstuk lekt, tekenen van diepe corrosie of mechanische schade vertoont of als er lucht ontsnapt, moet u de machine onmiddelijk uitschakelen en lien nakijken door een erkend servicecentrum.

Het gebruik van de machine met een defect mondstuk kan leiden tot een gescheurd mondstuk of onverwachtte lekkage van lucht onder hoge druk, wat kan resulteren in dodelijk of ernstig letsel.

ELEKTRISCHE EISEN

• Het apparaat moet worden aangesloten op een correct geaard stopcontact.
• Nooit gebruiken bij een andere nominale spanning dan 220-230 V/50 Hz. Het circuit要去 afdoende beveiligd zijn.
• Alleen aansluiten op een elektrisch circuit dat worden beveiligd door een stroombeveiligingsapparaat met een uitschakelstroom van maximaal 30mA .

• Draag een verilgheidsbrill! Bij het bedieren van de machine kuren vreeende voorwerpen in de ogen terechtkomen, wat ernstige schade aan de ogen kan voorzaken. Een normale bril is Niet voldoende om de ogen te beschermen. Een corrigerende bril of zonnebril biedt bijvoorbeeld onvoldoende bescherming waar dat deze geen speciaal verilgheidsglas heeft en aan de zijkanten Niet voldoende is afgesloten.

LET OP: De machine maakt Veel lawaai

• Draag geschikte geluidsbeschemmingsmiddelen! Lawaai kan gehoorbeschadiging of -verlies veroorzaken. Neem regelmatig pauzesijdens het werk. Beperk de dagelijkse bloatstelling.
• Beschermende uitrusting, zoals een stofmasker of helm, die onder de juiste omstandigheden worden gebruikt, vermindert verwondingen, vooral wonneer bij de verwerking stof vrijkomt of het risico bestaat om het hoofd te stoten aan uitstekende of lage obstakels.

PREVENTIE EN EERSTE HULP

Opmerking: aftijd aanbevolen:

• Geschikt brandblusapparaat (sneeuw, poeder) beschikbaar.
• Volledig uitgeruste EHBO-doos, gemakkelijk toegankelijk voor de begeleider en operator.
• Mobiele telefoon of ander apparaat om de hulpdiensten snel te bellen.

Begeleiderbekend met de principes van eerste hulp. De begeleider moet op veilige afstand van het werkgebied blijven en je.altijd kennen zien!

Volg alkijd de eerstehulpregels in geval van letsel.

• In het geval van elektrocutie, meer dan elders, is hetoodzakelijk om de nadruk te leggen op veiligheid en het elimineren van risico's voor reddingswerkers. De gewonde persoon blijft meestal in contact met de elektrische apparatuur (de bron van de verwonding) vanwege de spierkrampen die worden veroorzaakt door de elektrische schok. In dit geval is er een traumatisch proces aan de gang. Daarom is hetoodzakelijk om EERST de

stroomtoevoer met alle möglichke middelenuit te schakelen. Bel verzolgens een ambulance of een andere professionele dienst.

IN GEVAL VAN BRAND:

• Als de motor begint te roken of als er rook uit de motor kommt, schakelt u het product uit, haalt u de stekker uit het stopcontact en gaat u maar een veilige plaat.
• Gebruik een geschikt blustoestel (CO2, droog poeder, halotron) om de brand te blussen.
• RAAK NIET IN PANIEK. Paniek kan nog meer schadeveroorzaken.

RESIDUEEL RISICO

Zelfs als het product worden gebruikt in overeenstemming met de instructies, is het Niet möglichk om alle risico's uit te sluiten die verbonden zijn aan het gebruik ervan. De volgende gezaren können voortvloeien uit het ontwerp van het product:

• Elektrisch gevaar veroorzaakt door het aanraken van onderdelen met hoge spanning (direct contact) of onderdelen die zijn blootgesteld aan hoge spanning als gevolg van een productstoring (indirect contact).
• Hittegevaar dat brandwonden of andere verwondingen kan veroorzaken door möglichk contact met voorwerpen of materialen met een hoge temperatuur, waaronder warmtebronnen.
• Gevarenveroorzaakt door contact met of inademing van schadelijke vloeistoffen, gassen, nevels, dampen en stof.
• Gevaren die voortkommen uit het nicht naleven van de ergonomische principes van productontwerp, bijvoorbeeld gevaren veroorzaakt door een ongezonde lichaamshouding of overmatige belasting en de onnatuurlijke aard van de anatomie van de menselijk hand/arm, hebben betrekking op het ontwerp van handgrepen, productbalans.
• Gevarenveroorzaakt door onverwacht opstarten, onverwacht overtoeren van de motor als gevolg van een storing/storing in het besturingsysteme hebben te makeen met fouten in deplaatsing van de handgreep en de aandrijving.
• De geziven van het Niet kannen stoppen van het product onder de Beste omstandigheden hebben te makeen met de degelijkheid van de handgreep en deplaatsing van het product van de motor.
• De risico's van een storing in het productcontrolesystem hebben te makeen met de robuustheid van de handgreep, deplaatsing van de takers en de markings.
• Gevaar door vallende voorwerpen of spattende vloeistoffen.
• Mechanische gezaren door snijden en afstoten.
• Risico van lawaai op gehoorverlies (doofheid) en andere fysiologische stoornissen (bijv. evenwichtsverlies, bewustzijnsverlies).

Trillingsrisico (veroorzaakt vasculaire en neurologische schade aan het hand-armsystem, bijvoorbeeld de zogenaamde "witte vingerziekte")

WAARSCHUWING!

Het product genereert een elektromagnetisch veld van zeer lage intensiteit. Dit veld kan de werkking van sommige pacemakers verstoren. Om het risico op ernstig of fataal letsel te beperken,要去en mensen met pacemakers een arts raadplegen.

Als er geen overstroombeveiliging is, moet de gebruiker ervoor zorgen dat er een overstroombeveiliging voor het voedingscircuit is geinstalleerd. Deze要去 voldoen aan de vereisten van EN60204-1. Vraag uw elektricien om advies.

Gebruik deze compressor nicht in een explosieve omgeving: er bestaat kans op ernstige ongevallen en brand.

Een hoge olieviscositeit kan optredenijdens een koude start, verstopte oliefilters of defecte kleppen konnen leiden tot oliestuwing; Opensingen要去en gesloten zich als de compressor draait.

Identificeer wonneer de compressor automatisch of op afstand wordt aangestuurd. Neem de nodige maatregelen om automatische start of start op afstand te voorkomen wonneer de compressor worden onderhoden of geinspecteerd: vergrendel de elektrische hoofdschakelaar.

Risico op cokesvorming in de afvoerleiding, met brand of explosie als gevolg

Concentraties van verwerkte gassen die de ademlucht konnen verdringen, moeten op een aanvaardbaariveau worden gehonden. De gebruiker要去 de norm EN 12021 over toelaatbare niveaus van verontreinigende stoffen in ademlucht raadplegen.

Er zijn afterschieders, sifons en afvoersystemen nodig om de vloeistoffen die door de compressor worden gegenereerd te behandelen voordat de compressor in bedrijf worden gesteld, onward deze Niet worden meegeleverd;

ONTDEK

• Controller alle onderdelen zorgvuldig nadat u het product UIT de doos hebte gehald.
• Gooi verpakkingsmaterialiaal pas weg nadat u zorgvuldig hebte gecontroleerd of het geen deel is blijven uitmaken van het product.
• Laat geen verpakkingsonderdelen (plastic zakken, paperclips, enz.) anschter binnen het bereik van kinderen, ze können een potentièle bron van gevaar zich. Er bestaat gevaar voor inslikken of verstikking!
• Als uijdens het transport of tijdens het uitpakken schade vaststelt, moet u de leverancier hiervan onmiddelijk op de hoogte stellen. Gebruik het product Niet!
  We raden aan de verpakking te bewaren voor toekomstig gebruik. Ga door met het recyclen of weggooien van verpakkingsmaterialen in overeenstemming met de huidige wetgeving. Sorteer de afzonderlijke delen van de verpakking op materialaen breng ze maar de juiste inizamelpunten. Neem voor meer informatie contact op met uw lokale overheid.

Bevestigingsmiddelen können losrakenijdens het transport in de vergakking.

INHOUD VAN DE KIT

Plaats de compressor in een schone, droge en goed geventileerde ruimte. Plaats de compressor tussen 30 en 45 cm (12 inch en 18 inch) van een muur of andere obstructie die de luchtstroom door de ventilator kan belemmeren. Plaats de compressor op een stabiele, horizontale ondergrund. Dit is vooral belangrijk bij deze compressor vanwege het verticale ontwerp. De compressor is ontworpen met warmteafvoerlamellen voor een goede koeling. Houd de ribben en andere onderdelen die stof of vuil verzamelen schoon. Een schone compressor werkkt koeler en langer. Leg geen vodden, containers of andere materialien op de compressor.

Stel de maximale druk in en sluit de compressor aan op de voeding. Als de maximale druk is bereikt, schakelt u de goed werkende compressor uit en luistert u of er lucht lekt. Als er een luchtlek worden gezonden, LAST dan de druk van de luchtsproeier ontsnappen en laat de compressor voor verder gebruik inspecteren en repareren bij een erkend servicecentrum.

LET OP: Gebruik nooit een compressor met een persluchttek! Verplaats de machine alleen door de handgreep op te tillen, nooit door aan aangesloten slangen en kabels te trekken.

VOORBEREIDING OP WERK WAARSCHUWING!

Wanneer u de compressor gebruikt, moet u deze altijd opslaan en vervoeren in de werkpositie (staand, steunend op de voet en wielen op een vlakke, harde ondergrond - tank omlaag en compressormotor omhoog. Compressoren nooit ondersteboven honden!

COMPRESSORINSTALLATIE

WIELBEVESTIGING

Het kan nodig+zijn om de transportwielen fig. A5 en de voetplaat fig.
A14 te monteren alvorens met het werk te beginnen.

OLIEVERONTREINIGING

Voordat de compressor in gebruik worden genomen, moet.Deze worden gemvuld met speciale olie. Gebruik olie van het type 10W40. Voor het vullen is 225ml olie nodig.Voor de eerste keer vullen wordt olie meegeleverd.Om olie bij te vullen,draait u de plug fig.D2 los, giet de olie in de vulopening fig.D4 terwijl u het oliepeil op de indicator fig.D3.Wanneer het aanbevoleniveau bereikt is (rode stip), schroeft u de plug fig.D2 er weeper op en is de compressor klaar voor gebruik.

De machine is uitergerust met snelkoppelingen Fig. B3 voor het aansluiten van een luchtslang onder druk.

• Het gebruik van perslucht voor de verschillende beoogde doeleinden (opblazen, pneumatisch gereedschap, verven, wassen met alleen schoonmaakmiddelen op waterbasis, enz.

• Tap algid de druk van de tank af voordat u onderhoud uitvoert of gereedschap of accessoires aansluit. Als u een persluchtgereedschap aansluit op de persluchtslang van de compressor, moet u de luchtstroom van de slang onderbreken.

De luchtstroom uit de slang moet worden onderbroken.

AANSLUITING LUCHTSLANG

• Sluit de luchtslang aan op een van de snelkoppelingen Fig. B3.
• Controller of de luchtslang goed is aangesloten.

ONTKOPPELING LUCHTSLANG

• Steek de luchtleidingconnector in de aansluiting.
• Trek de flenstering naar de manometer.
• Trek de luchtleidingconnector eruit en maak de flens los.

WERKDRUK INSTELLLEN

De luchtdruk in de tank fig. A10 worden weergegeven op de manometer fig. B2. De inschakeldruk van de compressor worden weergegeven op manometer fig. B1.

De ingestelde werkdruk kan worden aangepast. Hiervoor worden de regelknop Fig. B4 gebruikt, waar bij de waarde van de ingestelde druk nauwkeurig要去 worden afgelezen op de manometer Fig.B1. Draai de regelaar Fig. B4 volgens de pijlen op de regelaar om de werkdruk te verhogen of te verlagen. Bij het verlagen van de druk treedt de verandering op de wijzer van de manometer pas op na een gedeeltelijke vermindering van de lucht.

LET OP! Overschrijd nooit de maximale werkdruk van het aangesloten apparaat. Draai de borgmoer Niet met te veel kracht vast.

GEBRUIK VAN DE COMPRESSOR

Doorloop de volgende stappen zorgvuldig voordat u verder gaat: Tap alsijd de druk van de tank af voordat u onderhoud uitvoert of gereedschap of accessoires aansluit.

• Controller of de bouteen en moeren goed vastzitten
• Controller of het condensaat uit de luchttank is afgetapt en of de aftapplug zich is.
• Controller de staat van de veiligheidsontluchting, de luchttank en alle drukaccessoires.
• Vervang of reinig het luchtfilter als het vuil is.
• Controller of de luchtslang goed is aangesloten.

• De machine starten door op de schakelaar te drukken Fig. C1.
• Door de schakelaar opnieuw om te zetten Fig. C1 worden het apparaat uitgeschakeld.
• Start de compressor, waar de luchttank de werkdruk bereiken en controllerer op luchtlekken.
  Stel de vereiste werkdruk in.
• Als de luchttank de vereiste druk bereikt, worden de machine automatisch uitgeschakeld.
• Als de druk te laag is, start het apparaat automatisch.
• Schakel de machine algid uit aan het einde van het gebruik. Open de ontluchting van de tank, ontlucht en verwijder opgehoopt condensaat.

ONDERHOUD EN OPSLAG AANDACHT!

Laat het apparaat minstens een keer peraar controleren en afstellen doorgewalificeerd personeel bij een erkend servicecentrum om er zeker van te zichn dat het goed werkt. Goed onderhoud is essentieel voor een veilige, zuinige en probleemloze werkig van de machine.

Het Niet opvolgen van de onderhoudsinstructies en Voorzorgsmaatregelen kan emstig letsel of de dood tot gevolg hebben. Volg altijd de procedures, voorzorgsmaatregelen, aanbevolen onderhoud en aanbevolen controles die in deze handleiding worden vermeld.

WAARSCHUWING

Schakel de motor ALTIJD uit voordat u werkzaamheden aan de machine uitvoert (onderhoud, inspectie, verrangen van accessoires, service) of voordat u de machine opbergt, wacht tot alle bewegende delen tot stilstand zichen gekomen en laat de machine afkoelen. Beveilig de motor gegen onbedoeld starten (haal de stekker uit het stopcontact). Tap ALTIJD de druk af van de luchtslang en de tank voordat u onderhoud uitvoert, gereedschap of accessoires aansluit.

Koppel de compressor los van het lichtnet. Sluit het apparaat nooit aan of af tijdens onderhoud.

• Zorg er altijd voor dat alle bouteen en moeren goed vastzitten en dat de machine goed werk.

• Houd de machine in goede staat, verwang indien nodig de waarschuwings- en instructielabels op de machine.

• Zorg er.altijd voor dat de ventilatieopengingen vrijং van vuil.

• Vervang versleten of beschadigde onderdelen om veiligheidsredenen. Gebruik alleen originele reserveonderdelen en accessoires. Onderdelen die nicht getest en goedgekeurd zijn door de fabrikant van de apparatuur können onvoorziene schadeveroorzaken.
• Voor reparatie- en onderhoudswerkzaamheden die nicht in dit hoofdstuk worden beschreiben en die gecompliceerder zich of spezial gereedschap vereisen, dient u zich te wenden tot ons erkende servicecentrum.

CONDENSAATAFVOER UIT HET LUCHTRESERVOIR

Na elk gebruik要去 het condensaat uit de tank worden afgetapt. Het condensaat dat zich in de tank vormt als gevolg van het vocht in de lucht,要去 regelmatig worden afgetapt (of nadat er longer dan een eer is gewerkt). Dit is om de tank te beschermen gegen roest en nicht om de capaciteit te beperken.

• De afvoer要去plaatsvinden onder een druk van max. 1 -2 bar.
• Kantel de tank in de afvoerstandaar het laagste deel van de tank Fig.D1.
• Draai het ventiel voorzichtig los; de luchtdruk zal het condensaatuit de tank verdringen.
• Als er alleen schone lucht in de tank zit,zet u de klep uit en draait u hem vast.

HET LUCHTFILTER REINIGEN

• Open de luchtfilterkap Fig. E1.
• Verwijder het filterelement.
• Tik het filter zachtjes gegen een hard oppervlak om vuil te verwijderen.Probeer het vuil nooit weg te borstelen,borstelen kan het vuil in de verzels duwen. Als het filter overmatig vuil is, verwang het dan door een neueu filter.

ONDERHOUDSTABEL

Voordat u onderhoud UITvoert, moet u de unit loskoppelen van de voeding en de lucht en het condensaatuit de tank latent Iopen.

Voor elk gelebruik	Laat het condensaat uit de tank lopen
	Controleer op ongewone geluiden of trillingen
	Zorg dat alle boutein en moeren vastzitten
Elke 10 bedrijfsuren	Reinig het luchtfilter
Elke 40 eer in bedrijf	Inspecteer het luchtsystemeop lekken met zeepwater

Onderhoud moet vaker worden uitgevoerd als de compressor worden gebruikt in de buurt van verfspuitwerkzaamheden of in een stoffige omgeving.

Al het andere onderhoud en reparations mogen alleen worden uitgevoerd door once servicevertegenwoordiger

SCHOONMAKEN

• Reinig het apparaat grondig na elk gebruik.
• Laat de handgrepen Niet vuil worden door olie of vet. Maak de handgreep schoon met een vochtige doek en zeep. Gebruik nooit agressieve reinigingsmiddelen of oplosmidden voor het schoonmaker. Dit kan onherstelbare schade aan het product veroorzaken. Plastic onderdelen konnen beschadigd raken door chemicalien.
• Veeg het product af met een Licht bevochtigde doek of borstel.
• Reinig de behuizing van het apparaat, vooral de ventilatieopeningen.

OPSLAG

• Houd het apparaat buiten het bereik van kinderen.
• Schakel de motor uit en haal de stekker uit het stopcontact als de machine nicht worden gebruikt.
• Controller of de uitaatdruk nul (0) psi is door de regelknop volledig te draaien om de uitaatluchtdruk volledig te verlagen.

• Verwijder het pneumatische gereedschap of accessoire.

• Laat de machine afkoelen. Laat de luchttank leeglopen door de aftapklep aan de onderkant van de tank te openen. - Bewaar het apparaat Niet gedurende langereijd in direct zonlicht.

• Vervang versleten of beschadigde onderdelen voor de verilgheid.
• Bewaar het apparaat op een schone, droge, donkere en vorstvrijne plaats, beschermd gegen stof en buiten het bereik van kinderen. De optimale bewaartemperatuur ligtCUSen 5^ en 30^
• Gebruik indien möglich de originele verpakking voor opslag.
• Dek de compressor af met een geschikte beschemhoes die geen vocht vasthoudt. Gebruik geen plastic folie als stofhoes. Een nicht-poreuze hoes houdt vocht vast rond de machine, wat roest en corrosie bevordert.

VERVOER

Schakel de motor uit en haal de stekker uit het stopcontact. Zorg ervoor dat u de machineijdens het transport Niet laat vallen of op een andere manier schudt. Zet het apparaat voor transport vast om te voorkomen dat het weglijkdt of omvalt. Plaats geen voorwerpen op het apparaat.

PROBLEEMOPLOSSING

Storingen aan de machine die een groe ingreep vereisen,要去 algtd door een gespecialiseerde werkplaats worden verholpen. Onbevoegde ingrepen konnen schadeveroorzaken. Als u de storing nicht kunt verhelpen met de hier beschreiben middelen, neem dan contact op met een erkend servicecentrum.

Probleem	Mogelijk oorzaak	Corrigerende maatregelen
Compressor start nicht	Storing in de hoofdvoeding .Aansluiting op het lichtnet.Oververhitting .	Controler de oorzaak van de doorgebrande zekering/stroomonderbrec er. Vervang of reset Neem contact op met een erkend servicecentrum Wacht tot de motor is afgekoeld
Druk is te laag	Luchtlekkage in veiligheidsklep. Verstopt luchtfilter. Defecte terugslagklep.	Controler het ventiel handmatig door aan de ringen te trekken. Als dit het geval is, moet het ventiel worden verrangen door een erkend servicecentrum. Reining of verrang indien nodig. Laat de terugslagklep verrangen door een erkend service
Vrijgave veiligheidsklep	Defecte drukschakelaar of onjuiste regeling	Controler of de afstelling correct is en het probleem aanhoudt, verrang dan de drukschakelaar bij een erkend servicecentrum.

TECHNISCHE GEGEVENS

Ollecompressor 12K010-1
Parameter	Waarde
Voedingsspanning	220-240 V WISSELSTROOM
Voedingsfrequentie	50 Hz
Werkingsmodus	S1
Nominaal motorvermogen	1500W
Type olie	10W40
Inhoud olietank	225 ml
Motorsnelheid	2850 min-1
Beschermingsklasse	I
Maximale druk	8 bar
Tankinhoud	40l
Prestaties	169l
Beschermingsgraad	IPX0
Massa	31 kg
12K010-1 geeft zowel het type als de aanduiding van de machine aan

GELUIDS-ENTRILLINGSGEJEVENS

Geluidsdrukniveau	\( {\mathrm{{Lp}}}_{\mathrm{A}} = {97},0\mathrm{\;{dB}}\left( \mathrm{A}\right) \mathrm{K} = 2,0 \) \( \mathrm{{dB}}\left( \mathrm{A}\right) \)
Geluidsvermogen	Max. LwA = 95,5 dB(A) K= 2,0 \( \mathrm{{dB}}\left( \mathrm{A}\right) \)

Informatie over geluid en trillingen

Het geluidsemissieniveau van de apparatuur worden beschreiben door: het uitgestraalde geluidsdrukniveau Lp_A en het geluidsvermogenniveau Lw (waar bij K de meetonzekerheid is). Het geluidsdrukniveau Lpa, geluidsvermogensniveau Lwain deze instructies zichen gemeten in overeenstemming met EN 1012-1.

MILIEUBESCHERMING

Elektrisch aangedren producten mogen nicht met het huishoudelijk a worden weggegoid, maar moeten waar een geschikte afvalwerkingsfacilitieit worden gebracht. Neem contact op met de leverancier van uw product of deplaatselijke autoriteiten voor informa over afvalverwijdering. Afgedankte elektrische en elektronische apparatuur bevat stoffen die nicht milieuvriendelijk zijn. Niet-gerecycled apparatuur vormt een potenteel risico voor het milieu en de menselijk gezondheid.

"GTX Polen Spolka z ograniczona odpwiedzialnosci". Spolka komandytowa met maatschappelijke zettel in Warschau, ul. Pograniczna 2/4 (hierna: "GTX Polen") informeert dat alle auteursrechtten op de inhoud van deze handlediging (hierna: "handleiding"), met inebrip van onder andere. Alle auteursrechtopen op de inhoud van deze handlediging (hierna te noemenerhandleiding), met inebripen van maar nicht beperkt tot de tekst, foto's, diagrammen, tekeningen, evenals de samenstelling ervan, behoren uitsluitend tot GTX Polen en zichn onderworpen aan de wettelijkbe bescherming op grond van de wet van 4 februar 1994 inzake het auteursrecht en de naburige rechten (d.w.z. Journal of Laws 2006 nr. 90 Item 631, zoals gewijzigd). Het kopieren, verwerken, publiceren, wijzigven voor commerciele doeleinden van de gehele handleiding en de afzonderlijke elementen zonder schriftelijke toestemming van GTX Polen is ten strengste verboden en kan leiden tot civiele en strafrechtelijkene aanspraelijkheid.

EG-verklaring van overeenstemming

Fabrikant: GTX Polen Sp. z o.o. Sp.k, 2/4 Pograniczna-straat 02-285 Warschau

Product: Compressor

Model: 12K010-1

Handelsnaam: NEO TOOLS

Serienummer: 00001 ÷ 99999

Het hierboven beschreiben product voldoet aan de volgende documenten:

Machinerlichtijn 2006/42/EG Richtlijn elektromagnetische compatibiliteit 2014/30/EU RoHS-richtlijn 2011/65/EU zoals gewijzigd door Richtlijn 2015/863/EU Richtlijn geluidsemissie 2000/14/EG zoals gewijzligd door 2005/88/EG Gegerandeerd geluidsvermögensniveau LWA = 97 dB(A) Gemeten geluidsvermögensniveau LWA = 95,5 dB(A) K=1,93 dB(A)

En voldoet aan de eisen van de normen:

EN 62841-1:2015; EN 62841-2-2:2014;

Deze verklaring heeft alleen betrekking op de machine Zoals die in de handel worden gebracht en Niet op componenten

toegevoegd door de eindgeber of later door hem/haaruitgevoerd.

Naam en adres van de in de EU woonachtige persoon die gemachtigd is om het technisch dossier voor te bereiden:

Ondertekend namens:

GTX Polen Sp. z o.o. Sp.k.
