12K0101 - Compressore NEO tools - Manuale utente e istruzioni gratuiti

Marca	NEO tools
Modello	12K0101
Tipo di prodotto	Compressore d'aria ad olio
Tensione di alimentazione	220-240 V AC
Frequenza	50 Hz
Potenza nominale del motore	1500 W
Pressione massima	8 bar
Capacità del serbatoio	40 L
Portata d'aria	169 L/min
Tipo di olio	10W40
Capacità olio	225 ml
Velocità del motore	2850 min⁻¹
Classe di protezione	I
Grado di protezione	IPX0
Peso	31 kg
Livello di pressione acustica	97 dB(A)
Livello di potenza acustica	95,5 dB(A)
Modalità di funzionamento	S1 (servizio continuo)
Utilizzo previsto	Produzione di aria compressa per utensili pneumatici, verniciatura, gonfiaggio
Manutenzione	Scarico della condensa dopo ogni utilizzo; pulizia del filtro dell'aria ogni 10 ore; verifica della tenuta ogni 40 ore
Sicurezza	Valvola di sicurezza, pressostato, protezione contro le sovracorrenti, non dirigere il getto verso persone
Ricambi	Contattare un centro di assistenza autorizzato per i ricambi originali
Informazioni generali	Garanzia legale, dichiarazione CE, non destinato all'uso commerciale

Domande frequenti - 12K0101 NEO tools

Come avviare il compressore?

Per avviare, premere l'interruttore Fig. C1. Assicurarsi che il serbatoio non sia in pressione e che il tubo dell'aria sia correttamente collegato. Il compressore si arresta automaticamente alla pressione massima e si riavvia quando la pressione diminuisce.

Come regolare la pressione di esercizio?

Utilizzare il regolatore Fig. B4 per regolare la pressione. Ruotarlo nella direzione delle frecce per aumentare o diminuire la pressione. Controllare il manometro Fig. B1 per leggere il valore impostato. Non superare mai la pressione massima dell'utensile collegato.

Perché il compressore non si avvia?

Verificare l'alimentazione elettrica (fusibile o interruttore). Se il motore è surriscaldato, attendere che si raffreddi. Se il problema persiste, contattare un centro di assistenza autorizzato per una diagnosi del pressostato o del motore.

Come scaricare il serbatoio dell'aria?

Aprire la valvola di scarico Fig. C3 quando la pressione è compresa tra 1 e 2 bar. Inclinare il serbatoio verso la valvola per evacuare la condensa. Richiudere la valvola non appena esce aria pulita. Eseguire questa operazione dopo ogni utilizzo per evitare la ruggine.

Quale olio usare e come rabboccarlo?

Utilizzare olio 10W40. La capacità è di 225 ml. Svitare il tappo di riempimento Fig. D2, versare l'olio nell'orifizio Fig. D4 fino al segno rosso sull'indicatore di livello Fig. D3. Riavvitare il tappo.

Come pulire il filtro dell'aria?

Aprire il coperchio del filtro dell'aria Fig. E1, rimuovere la cartuccia e picchiettarla delicatamente su una superficie dura per rimuovere lo sporco. Non utilizzare una spazzola perché spingerebbe lo sporco nelle fibre. Se il filtro è molto sporco, sostituirlo.

Cosa fare se la valvola di sicurezza si attiva?

Ciò indica un pressostato difettoso o una regolazione errata. Verificare prima la regolazione del pressostato. Se il problema persiste, far sostituire il pressostato da un centro di assistenza autorizzato. Non modificare mai la valvola di sicurezza.

Posso usare l'aria del compressore per respirare?

No. L'aria compressa può contenere monossido di carbonio e altri contaminanti. Non è adatta per la respirazione. Utilizzare sempre un respiratore adatto se si lavora in ambienti polverosi o con vernici.

Come trasportare il compressore?

Il compressore deve essere sempre trasportato in posizione verticale (serbatoio verso il basso, motore verso l'alto). Utilizzare la maniglia di trasporto Fig. A1. Non tirare mai i tubi o i cavi. Fissare la macchina per evitare che scivoli o si ribalti.

Dove trovare i ricambi?

Rivolgersi a un centro di assistenza autorizzato o al proprio rivenditore. Utilizzare solo ricambi originali per garantire sicurezza e corretto funzionamento. Qualsiasi pezzo non autorizzato annulla la garanzia.

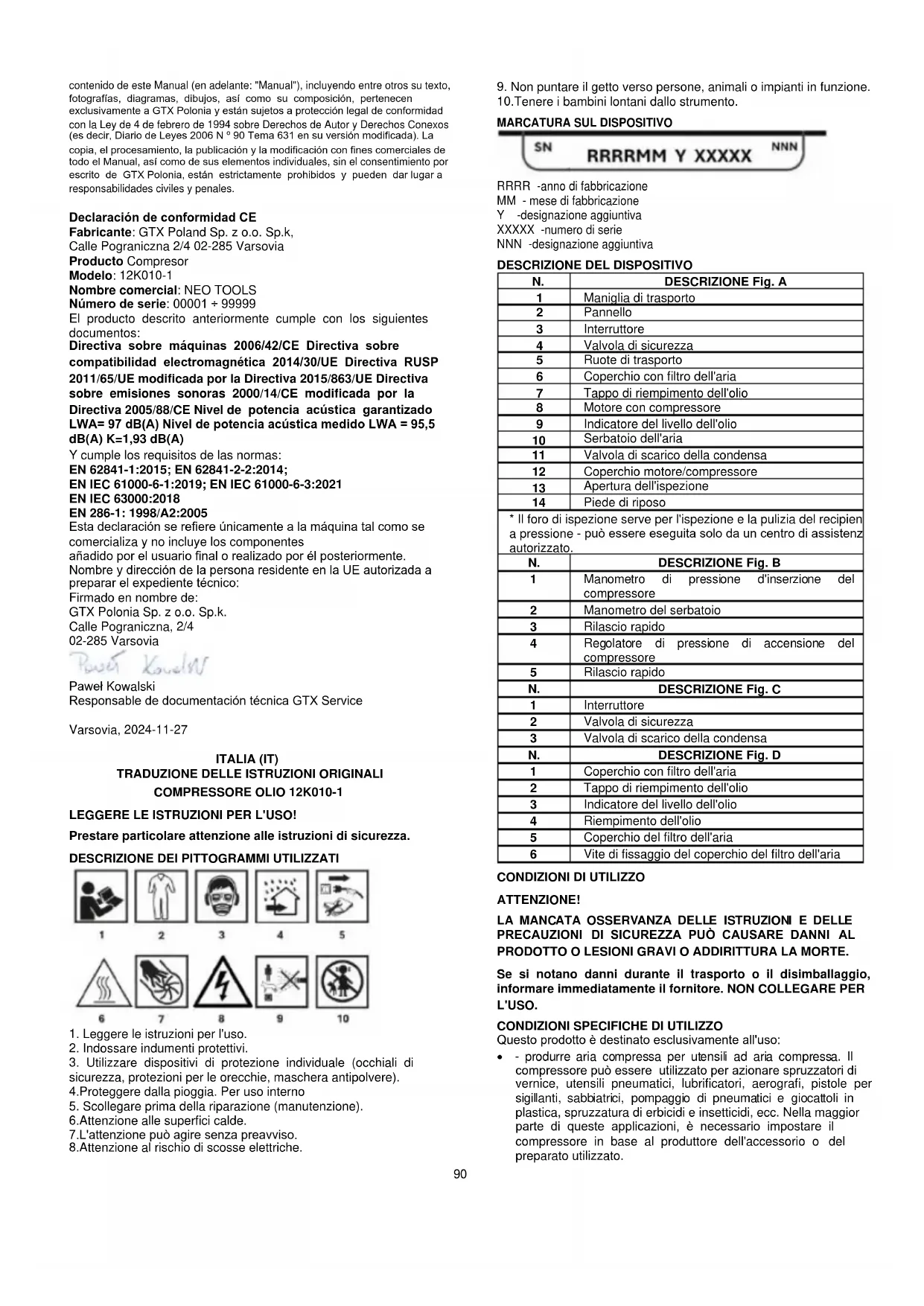

MANUALE UTENTE 12K0101 NEO tools

Prestare particolare attenzione alle istruzioni di sicurezza.

DESCRIZIONE DEI PITTOGRAMMI UTILIZZATI

1

2

3

4

5

6

7

8

9

10

1. Leggere le istruzioni per l'uso.
2. Indossare indumenti protettivi.
3. Utilizzare dispositivi di protezione individuale (occhiali di sicurezza, protezioni per le orecchie, maschera antipolvere).
4. Proteggere alla pioggia. Per uso interno
5. Scollegare prima della riparazione (manutenzione).
6. Attenzione alle superfici calde.
7. L'attenzione può agire nella preavviso.

8. Attenzione al rischio di scosse elettriche.

9. Non suntare il getto verso persona, animali o impiani in funzione. 10.Tenere i bambini lontani dallo strumento.

RRRR -anno di fabbricazione

MM - mese di fabbracazione

Y-designazione aggintiva

XXXXX -Numero di serie

NNN-designazione aggintiva

DESCRIZIONDE DEL DISPOSITIVO

N.	DESCRIZIONE Fig. A
1	Maniglia di trasporto
2	Pannello
3	Interruttore
4	Valvola di sicurezza
5	Ruote di trasporto
6	Coperchio con filtrò dell'aria
7	Tappo di riempimento dell'olio
8	Motore con compressore
9	Indicatore del livello dell'olio
10	Serbatoio dell'aria
11	Valvola di scarico della condensa
12	Coperchio motore/compressore
13	Apertura dell'ispezione
14	Piede di riposo
* Il foro di ispezione serve per l'ispezione e la pulizia del recipient a pressione - più essere seguita solo da un centro di assistenz autorizzato.
N.	DESCRIZIONE Fig. B
1	Manometro di pressione d'inserzione del compressore
2	Manometro del serbatoio
3	Rilascio rapido
4	Regolatore di pressione di accensione del compressore
5	Rilascio rapido
N.	DESCRIZIONE Fig. C
1	Interruttore
2	Valvola di sicurezza
3	Valvola di scarico della condensa
N.	DESCRIZIONE Fig. D
1	Coperchio con filtrò dell'aria
2	Tappo di riempimento dell'olio
3	Indicatore del livello dell'olio
4	Riempimento dell'olio
5	Coperchio del filtrò dell'aria
6	Vite di fissaggio del coperchio del filtrò dell'aria

CONDITIONI DI UTILIZZO

ATTENZIONE!

LA MANCATA OSSERVANZA DELLE ISTRUZIONI E DELLE PRECAUZIONI DI SICUREZZA PUO CAUSARE DANNI AL PRODOTTO O LESIONI GRAVI O ADDIRITTURA LA MORTE.

Se si notano danni durante il trasporto o il disimballaggio, Informare Immedlatamente Il fornitore. NON COLLEGARE PER L'USO.

CONDITIONI SPECIFICHE DI UTILIZZO

Questo prodotto è destinato esclusivamente all'uso:

• produrre aria compressa per utensili ad aria compressa. Il compressore cui èssere utilizzato per azionare spruzzatori di vernice, utensili pneumatici, lubrificatori, aerografi, pistole per sigillanti, sabbiatrici, pompaggio di pneumatici e giocattoli in plastica, spruzzatura di erbici di insetticidi, ecc. Nella maggior parte di queste applicazioni, è necessario impostare il compressore in base al produttore dell'accessorio o del preparato utilizzato.

In base alle descrizioni e alle istruzioni di sicurezza containute nel presente manuale, il prodotto non è destinato a un uso diverso da quello descritto nel manuale.

Se il prodotto viene utilizzato per uno scopo diverso da quello per cui è stato concepito o se vengono apportate modifiche non autorizzate, la garanzia legale e la responsabilità legale per i difetti, nonché qualsiasi responsabilità da parte del produttore, saranno nulle.

Non sovraccarlcare! Utilizzare il prodotto solo per la potenza per cui è stato progettato. Un prodotto progettato per uno scopo specifico lo svolge in modo miglior e più sicuro di uno che svolge una funzione simile. Pertanto, utilizzato sempre il prodotto corretto per lo scopo.

Si prega di notare che i nostri prodotti non sono destinati all'uso commerciale, al dettaglio o industriale. Non ci assumiamo una responsabilità se il prodotto viene utilizzato in tali condizioni o in condizioni analoghe.

Ove richiesto, seguire le linee guida e le norme di legge per prevenir possibili incidenti durante il lavoro.

NOTA!

Non utilizzato mai il prodotto in prossimità di persone, in particolare bambini o animali. L'utente è responsabile di eventuali danni causati a terzi o alle loro proprietà.

Conservare il manuale e utilizzato quando si ha bisogno di ulteriori informazioni. Se non si comprendono leindicazioni contenue nel manuale, rivolgersi al rivenditore. Se il prodotto viene prestato a un'altra persona, è necessario prestare ancile presente manuale.

FORMAZIONE

Tutto il personale operativo deve essere adeguatamente addestrato all'uso, al funzionamento e alla messa a punto, e in particolare deve conoscere le attività viète.

ISTRUZIONI DI SICUREZZA

ATTENZIONE!

La mancata osservanza delle avventenze e delle istruzioni cui provocare scosse elettriche, incendi e/o gravi lesioni. L'utilizzo di altri accessori o dispositivi diversi da quelli specificati nelle istruzioni cui causare lesioni.

• Leggere attendamente il manuale di istruzioni. Imparare a utilizzare il prodotto, a conoscere tutte le limitazioni e i pericoli che possono essere associati al suo utilizzo. Imparare a fermare rapidamente il prodotto e a spegnere il comando.
• Fate attenzione al lavoro, concentratevi sul vostro lavoro e usate il buon senso.
• Quando non viene'utilizzato, il prodotto deve essere conservato in un luogo asciutto e sicuro, fuori alla portata dei bambini.
  Non estrarre mai la spina alla presa tirando il cavo. Proteggere il cavo di alimentazione dal calore, dal grasso e dai bordi taglienti.
• Scollegare sempre il prodotto alla fonte di alimentazione prima di riparare, sostituire gli accessori e quando il prodotto non è in uso.
• Quando sicollege la spina a una presa di corrente, accertarsi che l'interruttore sa in posizione "off".
• Se il prodotto viene utilizzato all'aperto, utilizzare solo una prolunga progettata per l'uso esterno e contrassegnata di consequences.
• Prestare attenzione a perché si sta facendo, essere concentrati e pensare in modo sensato, non lavorare con il prodotto se si è stanchi, fatto l'effetto di alcool, droghe o farmaci.
• Gli interruttori difettosi devono essere assente presso un centro di assistenza autorizzato per la sostituzione.
• Non utilizzato il prodotto se l'interruttore principale non consente di accenderlo o spegnerlo.
• Questo prodotto è stato progettato in conformità con tutti i requisiti e le norme di sicurezza applicabili. Eventuali riparazioni devono essere eseguite solo da personale qualificato e i pezzi di ricambio devono essere sostituiti con quelli originali, altrimenti l'utente potrebbe trovarsi in grave pericolò.

ISTRUZIONI DI SICUREZZA PER IL LAVORO CON IL COMPRESSORE

VALVOLA DI SOVRAPPRESSIONE DEL SERBATOIO

• Questa valvola viene montata in fabbrica per evitare danni al circuito di pressione, al compressore e al motore.

• É impostato in fabbrica su un limite specifico per un modello e una regolazione specifici e non deve mai essere modificato dall'utente in fase di regolazione, per non invalidare automaticamente la garanzia.

PRESSOSTATO

L'interruttre dell'aria è impostato in fabbrica per ottimizzare le prestazioni dell'apparecchiatura. Non superare o rimuovere mai quello interruttre, poiché una pressione eccessiva dell'aria può causare gravi danni all'apparecchiatura o lesioni personali.

MOTORE E POMPA DEL COMPRESSORE

• I compressori d'aria si surriscaldano durante il funzionamento. Non toccare mai il motore, le linee di pressione o il compressore.
• Se l'interruttore è acceso, il compressore funziona automaticamente quando viene collegata l'alimentazione.
• Non tentare mai di effettuire una regolazione con il cavo di alimentazione accesso e/o collegato.

ATTENZIONE: ARIA COMPRESSA

• L'aria compressa proveniente dall'unità può contener monossido di carbonio. L'aria genera non è adatta alla respirazione.
• Utilizzare sempre un respiratore quando si spruzione verno o in condizioni di polvere.
• L'uso dell'aria compressa può provocare la circolazione di polvere e/o di particelle: indossare sempre gli occhiali di sicurezza.
• Se la macchina viene'utilizzata per spruzzare sostanze inflammabili, posizionarla controvento e a distanza di sicurezza.
• Non puntare mai la pistola a spruzzo verso se stessi, altre persone o animali.

SISTEMA DI ARIA COMPRESSA

• Una pressioneccessiva nel circuito di pressione potocausare esplosioni orotture.Per proteggere da la sovrappressurizzazione, è incluso un value di sicurezza impostato in fabbrica. Non rimuovere,regolare o sostuire questa valvola.
  L'alterazione o la violazione di una qualsiasi delle condizioni di cui sopra comporta l'annullamento della garanzia del produttore. I pezzi di ricambio devono essere acquistati con le stesse specifiche dell'apparecchio originale. Per i pezzi di ricambio o le specifiche tecniche, rivolgersi al proprio rivenditore autorizzato.

DYSZA

Se l'ugello dell'aria perde, presenta segni di corrosione profonda, danni meccanici o fuoriesce dall'aria, spegnere immediamente la macchina e farla riparare da un centro di assistenza autorizzato. L'utilizzo della macchina con un ugello difettoso può causare la rottura dell'ugello dell'aria o una fuoriuscita imprevista di aria ad alta pressione, con seguenti lesioni gravi o mortali.

REQUISITI ELETTRICI

• La macchina deve essere collegata a una presa di corrente correttamente messa a terra.
  Nonutilizzare mai a una tensione nominale diversa da 220-230 V/50 Hz. Il circuito delve essere adeguatamente protetto.
• Collegare solo a un circuito elettrico protetto da un dispositorio di protezione della corrente con una corrente di intervento non superiore a 30mA .

DISPOSITIVI DI PROTEZIONE

• Indossare occhiali di sicurezza! L'utilizzo della macchina può provocare l'espulzione di corpi estranei negli occhi, con seguente gravi danni agli occhi. I normali occhiali non sono sufficienti a proteggere gli occhi. Ad esempio, gli occhiali correttivi o da sole non forniscono una protezione adeguata perché non hanno uno speciale vetro di sicurezza e non sono sufficientemente chiusi ai lati.

NOTA: la macchina è molto rumorosa

• Indossare un adeguato equipaggiamento di protezione dal rumore! Il rumore può causare danni o perdita dell'udito. Fare pause frequenti durante il lavoro. Limitare l'esposizione giornaliera.
• I dispositiivi di protezione, come una maschera antipolvere o un elmetto, utilizzati in condizioni adeguate, riduranno le lesions, soprattutto quando la lavorazione genera polvere o c'è il rischio di urtare la testa contro ostacoli sporgenti o bassi.

PREVENZIONE E PRIMO SOCCORSO

Nota: sempre consigliato:

• É disponible un estintore adatto (neve, polvere).
• Cassetta di pronto socorro completeness attrezzzata, lavoramente accessibili all'addetto e all'operatore.
• Telefono cellulare o altri dispositivo per chiamare rapidamente in servizi di emergenza.

L'accompagnatore conosce i principi del primo socorro. L'accompagnatore deve tenersi a distance di sicurezza dall'area di lavoro e vedervi in ogni momento!

Seguire sempre le regole di primo socorro in caso di infortunio.

• In caso di elettrocuzione, più che in agli altri caso, è necessario porre l'accento sulla sicurezza e sull'eliminazione dei rischi per i soccorritori. L'infortunato di solito rimane a fatto con l'apparecchiatura elettrica (la fonte della lezione) a causa degli spasmi muscolari provocati alla scossa elettrica. In quello caso, è in corso un processo traumatico. Pertanto, è necessario innanzitutto interrompere l'alimentazione elettrica con agli mezzo possibile. Quindi chiamare un'ambulanza o un'alto servizio professionale.

IN CASO DI INCENDIO:

• Se il motore inizia a fumare o a fuoriuscire fumo, spegnere il prodotto, scollegare l'alimentazione e recarsi in un luogo sicuro.
• Utilizzare un estintore adatto (CO2, polvere secca, halotron) per spegnere l'incendio.
• NON FATEVI PRENDERE DAL PANICO. Il panico può causare danni anchora maggiori.

RISCHIO RESIDUO

Anche se il prodotto viene utilizzato secondo le istruzioni, non è possibile eliminare tutti i rischi associati al suo'utilizzo. I seguenti pericoli possono derivare alla progettazione del prodotto:

• Pericolo elettrico causato dal contatto con parti ad alta tensione (contatto diretto) o con parti esposte ad alta tensione in seguito a un guasto del prodotto (contatto indiretto).
• Pericolo di calore che provoca uszioni o altre lesions a causa del possibile contatto con oggetti o materiali ad alta temperatura, comprese le fonti di calore.
• Pericoli causati dal contatto o dall'inalazione di liquidi, gas, nebbie, fumi e polveri nocive.
• I pericoli derivanti dall'inosservanza dei principi economici della progettazione del prodotto, ad esempio i pericoli causati da una posizione del corpo non sana o da uno sforzo eccessivo e alla natura innaturale dell'anatomia della mano/braccio umana, riguardano la progettazione delle impugnature, il bilanciamento del prodotto.
• I pericoli causati da un avvio inatteso, da una sovravelocità inattesa del motore dovuta a un guasto del systema di controllo sono legati a difetti di posizionamento dell'impugnatura e della trasmissione.
• I pericoli di non riuscire ad arrestare il prodotto nelle migliorie condizioni riguardano la solidità dell'impugnatura e il posizionamento del prodotto fuori dal motore.
• I rischi di un malfunzionamento del sistema di controllo del prodotto riguardano la robustezza dell'impugnatura, il posizionamento dei rilevatori e la marcatura.
• Pericoli derivanti da oggetti che sparano o da schizzi di liquidi.
  Rischi meccanici dovuti al taglio e allo scarto.
• Rischio che il rumore provochi la perdita dell'udito (sordità) e altri disturbi fisiologici (ad es. perdita di equilibrio, perdita di coscienza).

Rischio di vibrazioni (che causano danni vascolari e neurologici al)...
systema mano-braccio, ad esempio la cosiddetta "malattia del dito bianco")

ATTENZIONE!

Il prodotto genera un Campo elettromagnetico di intensità molto Bassa. Questo Campo può interferire con il funzionamento di alcuni pacemaker. Per ridurre il rischio di lesions gravi o mortali, le personne con pacemaker devono consulfare un medico.

In assenza di protezione da sovracorrente, l'utente deve assicurarsi che sua installato un dispositivo di protezione da sovracorrente per il circuito di alimentazione. Tale dispositivo deve soddisfare i requisiti della norma EN60204-1. Chiedere consiglio al proprio elettricista.

Non utilizzato quello compressore in atmossere esplosove: vi è il rischio di gravi incidenti e incendi.

L'elevata viscità dell'olio più verificarsi durante l'aviamento a freddo, i filtri dell'olio intasati o il malfunzionamento delle valvole possono causare l'inedia dell'olio; le aperture devono essere chiuse quando il compressore è in funzione.

Identificare quando il compressore è controllato automaticamente o a distanza. Adottare le misure necessarie per impedire l'avvio automatico o a distanza quando il compressore è in fase di manutenzione, riparazione o ispezione: bloccare il sezonatore elettrico principale.

Rischio di formazione di coke nella tubazione di scarico, con seguente incendio o esplosione

Le concentrazioni di gas di processo che possono sostituire l'aria respirabile devono essere mantenute a livelli accettabili. L'utente delvefare riferimento alla norma EN 12021 sui livelli ammissibili di inquinanti nell'aria respirabile.

Per trattare i liquidi generati dal compressore prima della messa in servizio sono necessari separatori, sifoni e dispositiivi di evacuatione, che non vengono forniti;

SCOPERTE

• Controllare attendamente tutte le parti dopo aver estratto il prodotto alla scatola.
• Non gettare i materiali di imballaggio prima di aver controllato attendamente che non siano rimasti parte del prodotto.
• Non lasciare le parti dell'imballaggio (sacchetti di plastica, graffette, ecc.) alla portata dei bambini, perché possono essere una potenziale fonte di pericolo. Esiste il pericolo di ingestione o soffocamento!
• Se si notano danni durante il trasporto o il disimballaggio, informare immediatamente il fornitore. Non utilizzato il prodotto!
• Si consiglia di conservare la confezione per un uso futuro. Continuire a riciclare o smaltire i materiali di imballaggio in conformità alla legislazione vigente. Sud dividere le singole parti dell'imballaggio in base al materiale e portarle ai punti di raccolta appropriati. Per ulteriori informazioni, contattare l'amministrazione locale.

I dispositivi di fissaggio possono allentarsi durante il trasporto nell'imballaggio.

CONTENUTO DEL KIT

Collocare il compressore in un'area pulita, asciutta e ben ventilata. Collocare il compressore a una distanza compresa tra 30 e 45 cm (12 e 18 pollici) da una parete o da un alto ostacolo che potrebbe interferire con il flusso d'aria atraverso la ventola. Posizionare il compressore su una superficie stabile e orizzontale. Questo aspetto è particolaremente importante per quello compressore a causa del suo design verticale. Il compressore è progettato con alette di dissipazione del calorie per garantire un raffreddamento adeguato. Mantenere pulite le nervature e le altre parti che raccolgono polvere o sporcizia. Un compressore pulito funziona meglio e garantisce un funzionamento più lungo. Non mettere stracci, contentitori o altri materiali sul compressore.

Impostare la pressione massima e collegare il compressore all'alimentazione. Una volta raggiunta la pressione massima, spegnere il compressore, che funzione correttamente, e verificare l'assenza di perdite d'aria. Se si riscontra una perdita d'aria, rilasciare la pressione dall'ugello dell'aria e far ispezionare e riparare il compressore presso un centro di assistenza autorizzato prima di utilizzarlo ulteriormente.

ATTENZIONE: Non utilizzato mai un compressore con una perdita di arla compressa!

Spostare la macchina solo sollevando la maniglia, mai tirando i tubi e i cavi collegati.

AVVISO DI PREPARAZIONE AL LAVORO!

Quando si utilizes il compressore, immagazzinarlo e trasportarlo sempre in posizione di lavoro (in piedi, appoggiando il piede e le ruote su una superficie pianà e dura - serbatoio abbassato e motore del compressore alzato). I compressori non devono mai essere capovolt!

INSTALLAZIONDE DEL COMPRESSORE

MONTAGGIO DELLE RUOTE

Potrebbe essere necessario montare le ruote di trasporto fig. A5 e la pedana fig. A14 prima di iniziare il lavoro.

FUORIUSCITA DI OLIO

Prima di mettere in funzione il compressore, è necessario riempirlo con olio dedicato. Si deve utilizzato olio del tipo 10W40; per l'adescamento sono necessari 225 ml di olio. Per il primo riempimento, l'olio è incluso. Per riempire d'olio, svitare il tappo fig. D2, versare l'olio nel bocchettone fig. D4 osservando il livello dell'olio sul'indicatore fig. D3. Una volta raggiunto il livello consigliato (punto grosso), riavvitare il tappo fig. D2 e il compressore è pronto per il funzionamento.

COLLEGARE E SCOLLEGARE IL TUBO DELL'ARIA

La macchina è dotata di attacchi rapidi Fig. B3 per il collegamento di un tubo dell'aria compressa.

• L'utilizzo dell'aria compressa per i diversi scopi previsti (gonfiaggio, utensili pneumatici, verniciatura, lavaggio con detergenti esclusivamente a base d'acqua, ecc.) richiede la conoscenza e il rispetto delle norme stabilite per agli singola applicazione.

• Scaricare sempre la pressione dal serbatoio prima di effettuire la manutenzione, collegare utensili o accessori. Quando si collega un utensile pneumatico al tubo dell'aria compressa fornito dal compressore, è obblatorio interrompere il flusso d'aria dal tubo.

L'interruzione del flusso d'aria dal tubo è obbligatoria.

COLLEGAMENTO DEL TUBO DELL'ARIA

• Collegare il tubo dell'aria a uno degli attacchi rapidi Flg. B3.
• Controllare che il tubo dell'aria sia collegato correttamente.

SCOLLEGAMENTO DEL TUBO DELL'ABIA

• Inserire il connettore della linea dell'aria nella presa.
• Tirare la flangia verso il manometro.
• Estrarre il connettore della linea dell'aria e rilasciare la flangia.

IMPOSTAZIONE DELLA PRESSIONE DI ESERCIZIO

1. La pressione dell'aria nel serbatoio fig. A10 è individata sul manometro fig. B2. La pressione di accensione del compressore,ève, è individata dal manometro fig. B1.

La pressione di esercizio impostata può essere regolata. A tale scopo si utilizza la manopola di regolazione Fig. B4; il valore della pressione impostata deve essere attentamente osservato sul manometro Fig. B1.

Per aumento o diminuire la pressione di esercizio, ruotare il regolatore Fig. B4 in base alle frece presenti sul regolatore stesso. Quando si riduce la pressione, la variazione della lancetta del manometro avviene solo更低 una riduzione parziale dell'aria.

ATTENZIONE! Non superare mai il livello massimo di pressione di esercizio del dispositivo collegato. Non serrare il controdo con forza eccessiva.

USO DEL COMPRESSORE

Prima di procedere, seguire attendamente i seguenti passaggi: Scaricare sempre la pressione dal serbatoio prima di effettuare interventi di manutenzione, collegare utensili o accessori.

• Controllare che i bulloni e i dadi siano saldamente serrati.
• Controllare che la condensa venga scaricata dal serbatoio dell'aria e che il tappo di scarico sia chiuso.
• Controllare le condizioni dello sfiato di sicurezza, del serbatoio dell'aria e di tutti gli accessori a pressione.
  Se il filtrolo dellaria è sporco, sostuirlo o pulirlo.
• Controllare che il tubo dell'aria sia collegato correttamente.

AVVIO / SPEGNIMENTO

Per avviare la macchina premere l'interrutto Fig.C1.
- Se si preme nuovamente l'interrottore Fig. C1, l'apparechio si spegne.
- Avviare il compressore, lasciare che il serbatoio raggiunga la pressione di esercizio e controllare che non vi siano perdite d'aria.
- Regolare la pressione di esercizio richiesta.
- Se il serbatoio dell'aria raggiunge la pressione richiesta, la macchina si spegne automaticamente.
- Selapressione et troppo bassa, l'unità si avvia automaticamente.
- Spagnere sempre la macchina al termine del funzionamento.
Aprière lo sfiato del serbatoio, spurgare e rimuovere la condensa accumulata.

ATTENZIONE ALLA MANUTENZIONE E ALLO STOCCAGGIO!

Far controllare e regolare la macchina almeno una volta all'anno da personale qualificato presso un centro di assistenza autorizzato per verificarne il corretto funzionamento.

Una corretta manutenzione è essenziale per un funzionamento sicuro, economico eenza problemi della macchina.

La mancata osservanza delle istruzioni e delle precauzioni di manutenzione cui possa causare gravi lesioni o morte. Seguire sempre le procedure, le precauzioni, la manutenzione consigliata e i controllingi consigliati elencati in quello manuale.

ATTENZIONE

Spagnere SEMPRE il motore prima di effettuare qualiasi intervento sulla macchina (manutenzione, ispezione, sostituzione di accessori, assistenza) o prima di riporla, attendere l'arresto di tutte le parti in movimento e lasciare raffreddare la macchina. Assicurare il motore contro l'aviamento accidentale (scollegare l'alimentazione alla rete). Scaricare SEMPRE la pressione dal tubo dell'aria e dal serbatoio prima di effettuare interventi di manutenzione, collegare utensili o accessori.

Scollegare il compressore alla rete elettrica. Non collegare o scollegare mai l'utensile durante la manutenzione.

• Assicurarsi sempre che tutti i dadi e i bulloni siano serrati saldamente e verificare che la macchina sia in buone condizioni di funzionamento.
• Mantenere la macchina in buone condizioni, cancellare le etichette di avvertimento e struzione sulla macchina se necessario.
• Assicurarsi sempre che le bucchette siano libero da detriti.
• Sostituire le parti usurate o danneggiate per motivi di sicurezza. Utilizzare solo ricambi e accessori originali. Le parti che non sono state testate e APPROvate dal produttore dell'apparecchiatura sul sito possono causare danni imprevisti.
• Per gli interventi di riparazione e manutenzione diversi da quelli descritti in questo capitolo, che sono più complicati o richiedono strumenti speciali, affidatevi al nostro centro di assistenza autorizzato.

SCARICO DELLA CONDensa DAL SERBATOIO DELL'ARIA

É necessario scaricare la condensa dal serbatoio dopo ogni utilizzato. La condensa che si forma all'interno del serbatoio a causa dell'umidità dell'aria deve essere scarcata periodicamente (o dopo aver lavorato per più di un'ora). Ciò serve a proteggere il serbatoio alla ruggine e a non limitarne la capacité.

• Il drenaggio deve essere effettuato a una pressione massima di 1 -2 bar. 1 -2 bar.
• Inclinare il serbatoio in posizione di scarico nella parte più bassa del serbatoio Fig. D1.
• Svitare con cautela la valvola; la pressione dell'aria sposterà la condensa dal serbatoio.
• Quando nel serbatoio c'è solo aria pulita, spegnere e serrare la valvola.

PULIZIA DEL FILTRO DELL'ARIA

• Aprire il tappo del filtrò dell'aria Fig. E1.

Rimuovere la cartuccia del filtr.
- Per rimuovere lo sporco, battere delicatamente il filtro contro una superficie dura. Non cercare mai di spazzolare via lo sporco, perché la spazzolatura può forzare lo sporco nelle fibre. Se il filtrò èccessivamente sporco, sostituiro con uno nuovo.

TABLELA DI MANUTENZIONE
Prima di effettuare la manutenzione, scollegare l'unità dall'alimentazione e scaricare l'aria e la condensa dal serbatoio.

Prima di ogni utilizzato	Scaricare la condensa dal serbatoio
	Verificare la presenza di suoni o vibrazioni insoliti
	Assicurarsi che tutti i dadi e i bulloni siano serrati.
Ogni 10 ore di funzionamento	Pulire ilhetto dell'aria
Ogni 40 ore di funzionamento	Ispezionale l'impianto dell'aria per verificare la presenza di eventuali perdite con acqua saponata.

La manutenzione deve essere eseguita più frequentlymente se il compressore viene utilizzato in prossimità di operazioni di verniciatura a spruzzo o in un ambiente polveroso.

Tutti gli altri interventi di manutenzione e riparazione sono essere eseguiti solo dal nostro rappresentante del servizio di assistenza.

PULIZIA

• Pulire accuratamente la macchina dopo agli utilizzato.
• Non lasciare che le impugnaturi si sporchino di olio o grasso. Pulire l'impugnatura con un panno umido e sapone. Non utilizzare mai detergenti o solventi aggressivi per la pulizia. Ciò potrebbe causare danni irreparabili al prodotto. Le parti in plastica possono essere danneggiate da sostanze chimiche.
• Pulire il prodotto con un panno o una spazzola leggermente inumiditi.
• Pulire l'involucro dell'unita, in particolare le prese d'aria.

IMMAGAZZINAMENTO

• Tenere l'apparecchio fuori alla portata dei bambini.
• Spegnere il motore e togliere la spina alla presa quando la macchina non è in uso.
• Verificare che la pressione di uscita sia pari a zero (0) psi ruotando completeness la manopola del regolatore per ridurre completeness la pressione dell'aria in uscita.
  Rimuovere I'utensile pneumatico o I'accessorio.
• Lasciare raffreddare la macchina. Scaricare il serbatoio dell'aria aprendo la valvola di scarico sul fondo del serbatoio. - Non conservare la macchina alla luce diretta del sole per lunghi periodi di tempo.
• Sostituire le parti usurate o danneggiate per sicurezza.
• Conservare l'apparecchio in un luogo pulito, asciutto, buio e al riparo dal gelo, al riparo alla polvere e fuori alla portata dei bambini. La temperature di conservazione ottimale è compresa tra 5^ e 30^ .
• Se possible, utilizzato l'imballaggio originale per la conservazione.
• Coprire il compressore con una copertura protettiva adeguata che non trattenga l'umidità. Non utilizzato un foglio di plastica come copertura per la polvere. Una copertura non porosa trattiene l'umidità intorno alla macchina, favorendo la ruggine e la corrosione.

TRASPORTI

Spagnere il motore e togliere la spina alla presa. Durante il trasporto, fare attenzione a non far cadere o scuotere la macchina. Durante il trasporto, fissare la macchina per evitare che scivoli si ribalti. Non appoggiare oggetti sulla macchina.

RISOLUZIONE DEI PROBLEMI

I malfunzionamenti della macchina che richiedono interventi importanti devono sempre essere eliminati da un'officina specializzata. Gli interventi non autorizzati possono causare danni. Se non si riesce a eliminare il guasto con i mezzi qui descritti, rivolgersi a un centro di assistenza autorizzato.

Problema	Possibile causa	Azione correttiva
Il compressore non si avvia	Mancanza di alimentazione principale. Collegamento alla rete elettrica. Surriscaldamento.	Controllare la causa del fusibile/interruttore bruciato. Sostituire o ripristinare Contattare un centro di assistenza autorizzato Attendere il raffreddamento del motore
La pressione è troppo Bassa	Perdita d'aria nella valvola di sicurezza. Filtro dell'aria intasato. Valvola di non ritorno difettosa.	Controllare manuallynte la valvola tirando gli anelli. In tal caso, è necessario sostituire la valvola presso un centro di assistenza autorizzato. Pulire o sostituire come necessario. Far sostituire la valvola di non ritorno da un centro di

		assistenza autorizzato. servizio
Rilascio della valvola di sicurezza	Pressostato difettoso o regolazione errata	Se la regolazione è corretta e il problema persistsente, sostuire il pressostato presso un centro di assistenza autorizzato.

DATI TECHNICI

Compressore olio 12K010-1
Parametro	Valore
Tensione di alimentazione	220-240 V CA
Frequenza di alimentazione	50 Hz
Modalità di funzionamento	S1
Potenza nominale del motore	1500W
Tipo di olio	10W40
Capacità del serbatoio dell'olio	225 ml
Velocità del motore	2850 min-1
Classe di protezione	I
Pressione massima	8bar
Capacità del serbatoio	40l
Prestazioni	169l
Grado di protezione	IPX0
Massa	31 kg
12K010-1 indica sua il tipo che la denominazione della macchina

DATI SU RUMORE E VIBRAZIONI

Livello di pressione sonora	\( {\mathrm{{Lp}}}_{\mathrm{A}} = {97},0\mathrm{\;{dB}}\left( \mathrm{\;A}\right) \mathrm{K} = 2,0\mathrm{\;{dB}}\left( \mathrm{\;A}\right) \)
Livello di potenza sonora	Max. \( {\mathrm{{Lw}}}_{\mathrm{A}} = {95},5\mathrm{\;{dB}}\left( \mathrm{\;A}\right) \mathrm{K} = 2,0 \) dB(A)

Informazioni su rumore e vibrazioni

Il livello di emissione sonora dell'apparecchiatura è descritto da: il livello di pressione sonora emesso Lpe il livello di potenza sonora Lwadove K è l'incertezza di misura).

Il livello di pressione sonora LpA, il livello di potenza sonora Lw A specificati in queste istruzioni sono stati misurati in conformità alla norma EN 1012-1.

PROTEZIONE DELL'AMBIENTE

I prodotti alimentati elettricamente non devono essere smaltiti con i ri domestici, ma devono essere portati in strutture adeguate per lo smaltimento. Per informazioni sullo smaltimento, rivolgersi al rivendito del prodotto o alle autorità locali. I rifiuti di apparecchiarie elettriche e eletroniche contengono sostane che non rispetto l'ambiente. Le apparecchiarie non riciclate rappresentano un potenziale rischio per l'ambiente e la salute umana.

"GTX Poland Spófka z agricanzona odpwiedzialnosci". Spófka komandytowa con sede legale a Varsavia, ul. Pograniczna 2/4 (di seguito: "GTX Poland") informa che tutti i diritti d'autore sul contento del presente manuale (di seguito: "Manuale"), inclusi tra gli altri. Tutti i diritti d'autore sul contento del presente Manuale (di seguito "Manuale"), compresi, ma non solo, il testo, le fotografie, i diagrammi, i disegni e la sua composizione, appartengono esclusivamente a GTX Poland e sono soggetti a tutela legale ai sensi della legge del 4 febbraio 1994 sul diritto d'autore e sui diritti connessi (Gazzetta Ufficiale 2006 n. 90 voce 631 e successive modifiche). La copia, l'elaborazione, la pubblicazione e la modifica a fini commerciali dell'intero Manuale e dei loro singoli elementi sono il consenso scritto di GTX Poland sono severamente vietati e sono comportare responsabilità civili e penali.

Dichiarazione di conformità CE

Produttore: GTX Poland Sp. z o.o. Sp.k,

Prodotto: Compressore

Modello: 12K010-1

Nome commerciale: NEO TOOLS

Numero di seri: 00001 ÷ 99999

Il prodotto sopra descritto è conforme ai seguenti documenti:

Direttiva Macchine 2006/42/CE Direttiva Compabilità Elettromagnetica 2014/30/UE Direttiva RoHS 2011/65/UE modificata alla Direttiva 2015/863/UE Direttiva Emissloni Sonore 2000/14/CE modificata alla Direttiva 2005/88/CE Livello di Potenza Sonora Garantito LWA=97 dB(A) Livello di Potenza Sonora Misurato LWA =95,5 dB(A) K=1,93 dB(A)

E soddisfa i requisiti degli standard:

EN 62841-1:2015; EN 62841-2-2:2014;

La presente dichiarazione si riferisce esclusivamente alla macchina,.
cosi come immessa sul mercato e non comprendi componenti
aggiunte dall'utente finale o eseguite da lui successivement.

Nome e indirizzo della persona residente nell'UE autorizzata a preparare il fascicolo tecnico:

Firmato a nome di:

Addetto alla documentazione tecnica Servizio GTX

Varsavia, 2024-11-27

NIDERLAND (NL) VERTALING VAN DE ORIGINELE INSTRUCTIES OLIECOMPRESSOR 12K010-1

LEES DE BEDIENINGSHANDLEIDING!
