MANUALE UTENTE 12K0221 NEO tools

12K020-1/12K021-1/12K022-1 LEGGERE LE ISTRUZIONI PER L'USO! Prestare particolare attenzione alle istruzioni di sicurezza.

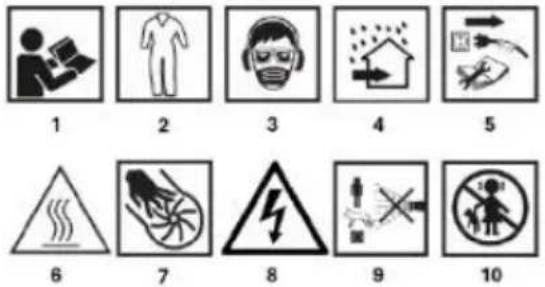

DESCRIZIONE DEI PITTOGRAMMI UTILIZZATI

1. Leggere le istruzioni per l'uso.

2. Indossare indumenti protettivi.

3. Utilizzare dispositivi di protezione individuale (occhiali di

sicurezza, protezioni per le orecchie, maschera antipolvere). 4.Proteggere dalla pioggia, per uso interno

5. Scollegare prima della riparazione (manutenzione).

6.Attenzione alle superfici calde. 7.L'attenzione può agire senza preavviso. 8.Attenzione al rischio di scosse elettriche.

9. Non puntare il getto verso persone, animali o impianti in funzione.

10.Tenere i bambini lontani dallo strumento.

MARCATURA SUL DISPOSITIVO

RRRR -anno di fabbricazione MM - mese di fabbricazione Y -designazione aggiuntiva XXXXX -numero di serie NNN -designazione aggiuntiva

Maniglia di trasporto

Camera del condensatore

Valvola di scarico della condensa

Maniglia di trasporto

Regolatore di pressione

Pulsante di ripristino del sovraccarico (12K022-1)

Apertura dell'ispezione

• Il foro di ispezione serve per l'ispezione e la pulizia del recipiente a pressione - può essere eseguita solo da un centro di assistenza autorizzato. Fig. B Descrizione

Valvola di sicurezza

Manometro del serbatoio

Regolatore di pressione

Manometro di pressione d'inserzione del compressore

Compressore spento OFF

Compressore ON Fig. C Descrizione

Valvola di scarico della condensa 12K020-1

Valvola di scarico della condensa 12K021-1

Valvola di scarico della condensa 12K022-1 Fig. D Descrizione

Filtri aria 12K022-1 ATTENZIONE! LA MANCATA OSSERVANZA DELLE ISTRUZIONI E DELLE PRECAUZIONI DI SICUREZZA PUÒ CAUSARE DANNI AL PRODOTTO O LESIONI GRAVI O ADDIRITTURA LA MORTE. Se si notano danni durante il trasporto o il disimballaggio, informare immediatamente il fornitore. NON COLLEGARE PER L'USO.

CONDIZIONI SPECIFICHE DI UTILIZZO

Questo prodotto è destinato esclusivamente all'uso:

• produrre aria compressa per gli utensili. Il compressore può essere utilizzato per azionare spruzzatori di vernice, utensili pneumatici, lubrificatori, aerografi, pistole per sigillanti, sabbiatrici, pompaggio di pneumatici e giocattoli in plastica, spruzzatura di erbicidi e insetticidi, ecc. Nella maggior parte di queste applicazioni, è necessario impostare il compressore in base al produttore dell'accessorio o del preparato utilizzato.

• In base alle descrizioni e alle istruzioni di sicurezza contenute nel presente manuale, il prodotto non è destinato a un uso diverso da quello descritto nel manuale.

• Se il prodotto viene utilizzato per uno scopo diverso da quello per cui è stato concepito o se vengono apportate modifiche non autorizzate, la garanzia legale e la responsabilità legale per i difetti, nonché qualsiasi responsabilità da parte del produttore, saranno nulle. Non sovraccaricare! Utilizzare il prodotto solo per la potenza per cui è stato progettato. Un prodotto progettato per uno scopo specifico lo svolge in modo migliore e più sicuro di uno che svolge una funzione simile. Pertanto, utilizzare sempre il prodotto corretto per lo scopo. Si prega di notare che i nostri prodotti non sono destinati all'uso commerciale, al dettaglio o industriale. Non ci assumiamo alcuna responsabilità se il prodotto viene utilizzato in tali condizioni o in condizioni analoghe. Ove richiesto, seguire le linee guida e le norme di legge per prevenire possibili incidenti durante il lavoro. NOTA! Non utilizzare mai il prodotto in prossimità di persone, in particolare bambini o animali. L'utente è responsabile di eventuali danni causati a terzi o alle loro proprietà. Conservare il manuale e utilizzarlo quando si ha bisogno di ulteriori informazioni. Se non si comprendono le indicazioni contenute nel manuale, rivolgersi al rivenditore. Se il prodotto viene prestato a un'altra persona, è necessario prestare anche il presente manuale. FORMAZIONE Tutto il personale operativo deve essere adeguatamente addestrato all'uso, al funzionamento e alla messa a punto, e in particolare deve conoscere le attività vietate.

ISTRUZIONI DI SICUREZZA

ATTENZIONE! La mancata osservanza delle avvertenze e delle istruzioni può provocare scosse elettriche, incendi e/o gravi lesioni. L'utilizzo di altri accessori o dispositivi diversi da quelli specificati nelle istruzioni può causare lesioni.

• Leggere attentamente il manuale. Imparare a utilizzare il prodotto, a conoscere tutte le limitazioni e i pericoli che possono essere associati al suo utilizzo. Imparare a fermare rapidamente il prodotto e a spegnere il comando.

• Fate attenzione al lavoro, concentratevi sul vostro lavoro e usate il buon senso.

• Quando non viene utilizzato, il prodotto deve essere conservato in un luogo asciutto e sicuro, fuori dalla portata dei bambini.

• Non estrarre mai la spina dalla presa tirando il cavo. Proteggere il cavo di alimentazione dal calore, dal grasso e dai bordi taglienti.

• Scollegare sempre il prodotto dalla fonte di alimentazione prima di riparare, sostituire gli accessori e quando il prodotto non è in uso.99

• Quando si effettua il collegamento alla presa, assicurarsi che l'interruttore sia in posizione "off".

• Se il prodotto viene utilizzato all'aperto, utilizzare solo una prolunga progettata per l'uso esterno e contrassegnata di conseguenza.

• Prestare attenzione a ciò che si sta facendo, essere concentrati e pensare in modo sensato, non lavorare con il prodotto se si è stanchi, sotto l'effetto di alcol, droghe o farmaci.

• Gli interruttori difettosi devono essere portati presso un centro di assistenza autorizzato per la sostituzione.

• Non utilizzare il prodotto se l'interruttore principale non consente di accenderlo o spegnerlo.

• Questo prodotto è stato progettato in conformità con tutti i requisiti e le norme di sicurezza applicabili. Eventuali riparazioni devono essere eseguite solo da personale qualificato e i ricambi devono essere sostituiti con quelli originali, altrimenti l'utente potrebbe trovarsi in grave pericolo. ISTRUZIONI DI SICUREZZA PER IL LAVORO CON IL COMPRESSORE

VALVOLA DI SOVRAPRESSIONE DEL SERBATOIO

• Questa valvola viene montata in fabbrica per evitare danni al circuito di pressione, al compressore e al motore.

• È impostato in fabbrica su un limite specifico per un modello e una regolazione specifici e non deve mai essere modificato dall'utente in fase di regolazione, per non invalidare automaticamente la garanzia. PRESSOSTATO

• L'interruttore dell'aria è impostato in fabbrica per ottimizzare le prestazioni dell'apparecchiatura. Non superare o rimuovere mai questo interruttore, poiché una pressione eccessiva dell'aria può causare gravi danni all'apparecchiatura o lesioni personali.

MOTORE E POMPA DEL COMPRESSORE

• I compressori d'aria si surriscaldano durante il funzionamento. Non toccare mai il motore, le linee di pressione o il compressore.

• Se l'interruttore è acceso, il compressore funziona automaticamente quando viene collegata l'alimentazione.

• Non tentare mai di effettuare una regolazione con il cavo di alimentazione acceso e/o collegato.

ATTENZIONE: ARIA COMPRESSA

• L'aria compressa proveniente dall'unità può contenere monossido di carbonio. L'aria generata non è adatta alla respirazione.

• Utilizzare sempre un respiratore quando si spruzza vernice o in condizioni di polvere.

• L'uso dell'aria compressa può provocare la circolazione di polvere e/o di particelle: indossare sempre gli occhiali di sicurezza.

• Se la macchina viene utilizzata per spruzzare sostanze infiammabili, posizionarla controvento e a distanza di sicurezza.

• Non puntare mai la pistola a spruzzo verso se stessi, altre persone o animali.

SISTEMA DI ARIA COMPRESSA

• Una pressione eccessiva nel circuito di pressione può causare esplosioni o rotture. Per proteggersi da questo rischio, è incluso un valore di sicurezza impostato in fabbrica. Non rimuovere, regolare o sostituire questa valvola.

• In nessun caso le parti del circuito di pressione devono essere saldate, forate o modificate.

• L'alterazione o la violazione di una qualsiasi delle condizioni di cui sopra comporta l'annullamento della garanzia del produttore. I pezzi di ricambio devono essere acquistati con le stesse specifiche dell'apparecchio originale. Per i pezzi di ricambio o le specifiche tecniche, rivolgersi al proprio rivenditore autorizzato. CONNESSIONE VELOCE Se l'attacco dell'aria compressa perde, presenta segni di corrosione profonda, danni meccanici o fuoriuscite di aria, spegnere immediatamente la macchina e farla riparare da un centro di assistenza autorizzato. L'utilizzo della macchina con un ugello difettoso può causare la rottura dell'ugello dell'aria o una fuoriuscita imprevista di aria ad alta pressione, con conseguenti lesioni gravi o mortali. REQUISITI ELETTRICI

• La macchina deve essere collegata a una presa di corrente correttamente messa a terra.

• Non utilizzare mai a una tensione nominale diversa da 220-240 V / 50 Hz. Il circuito deve essere adeguatamente protetto.

• Collegare solo a un circuito elettrico protetto da un dispositivo di protezione della corrente con una corrente di intervento non superiore a 30 mA.

DISPOSITIVI DI PROTEZIONE

• Indossare occhiali di sicurezza! L'utilizzo della macchina può provocare l'espulsione di corpi estranei negli occhi, con conseguenti gravi danni. I normali occhiali non sono sufficienti a proteggere gli occhi. Ad esempio, gli occhiali correttivi o da sole non forniscono una protezione adeguata perché non sono dotati di uno speciale vetro di sicurezza e non sono sufficientemente chiusi ai lati. NOTA: la macchina è molto rumorosa

• Indossare un adeguato equipaggiamento di protezione dal rumore! Il rumore può causare danni o perdita dell'udito. Fare pause frequenti durante il lavoro. Limitare l'esposizione giornaliera.

• I dispositivi di protezione, come una maschera antipolvere o un elmetto, utilizzati in condizioni adeguate, ridurranno le lesioni, soprattutto quando la lavorazione genera polvere o c'è il rischio di urtare la testa contro ostacoli sporgenti o bassi.

PREVENZIONE E PRIMO SOCCORSO

Nota: sempre consigliato:

• È disponibile un estintore adatto (neve, polvere).

• Cassetta di pronto soccorso completamente attrezzata, facilmente accessibile all'addetto e all'operatore.

• Telefono cellulare o altro dispositivo per chiamare rapidamente i servizi di emergenza. L'accompagnatore conosce i principi del primo soccorso. L'accompagnatore deve tenersi a distanza di sicurezza dall'area di lavoro e vedervi in ogni momento! Seguire sempre le regole di primo soccorso in caso di infortunio.

• Nel caso dell'elettrocuzione, più che in ogni altro caso, è necessario porre l'accento sulla sicurezza e sull'eliminazione dei rischi per i soccorritori. L'infortunato di solito rimane a contatto con l'apparecchiatura elettrica (la fonte della lesione) a causa degli spasmi muscolari provocati dalla scossa. In questo caso, è in corso un processo traumatico. Pertanto, è necessario innanzitutto interrompere l'alimentazione elettrica con ogni mezzo possibile. Quindi chiamare un'ambulanza o un altro servizio professionale. IN CASO DI INCENDIO:

• Se il motore inizia a fumare o a fuoriuscire fumo, spegnere il prodotto, scollegare l'alimentazione e recarsi in un luogo sicuro.

• Utilizzare un estintore adatto (CO2, polvere secca, halotron) per spegnere l'incendio.

• NON FATEVI PRENDERE DAL PANICO. Il panico può causare danni ancora maggiori. RISCHIO RESIDUO Anche se il prodotto viene utilizzato secondo le istruzioni, non è possibile eliminare tutti i rischi associati alla sua manipolazione. I seguenti pericoli possono derivare dalla progettazione del prodotto:

• Pericolo elettrico causato dal contatto con parti ad alta tensione (contatto diretto) o con parti sottoposte ad alta tensione in seguito a un guasto del prodotto (contatto indiretto).

• Pericolo di calore che provoca ustioni o altre lesioni a causa del possibile contatto con oggetti o materiali ad alta temperatura, comprese le sorgenti.

• Pericoli causati dal contatto o dall'inalazione di liquidi, gas, nebbie, fumi e polveri nocive.

• I rischi derivanti dall'inosservanza dei principi ergonomici della progettazione del prodotto, ad esempio i rischi causati da una posizione del corpo non sana o da uno sforzo eccessivo e dalla natura innaturale dell'anatomia della mano/braccio umana, riguardano la progettazione delle impugnature, il bilanciamento del prodotto.100

• I pericoli causati da un avvio inatteso, da una sovravelocità inattesa del motore causata da un guasto o da un'avaria del sistema di controllo, sono legati a difetti di posizionamento della maniglia e dell'azionamento.

• I pericoli di non riuscire ad arrestare il prodotto nelle migliori condizioni riguardano la solidità dell'impugnatura e il posizionamento del prodotto fuori dal motore.

• I rischi di un malfunzionamento del sistema di controllo del prodotto riguardano la robustezza dell'impugnatura, il posizionamento dei rilevatori e la marcatura.

• Pericoli derivanti da oggetti che sparano o da schizzi di liquidi.

• Pericolo meccanico dovuto al taglio e allo scarto.

• Rischio che il rumore provochi la perdita dell'udito (sordità) e altri disturbi fisiologici (ad es. perdita di equilibrio, perdita di coscienza). Rischio di vibrazioni (che causano danni vascolari e neurologici al sistema mano-braccio, ad esempio la cosiddetta "malattia del dito bianco") ATTENZIONE! Il prodotto genera un campo elettromagnetico di intensità molto bassa. Questo campo può interferire con il funzionamento di alcuni pacemaker. Per ridurre il rischio di lesioni gravi o mortali, le persone con pacemaker devono consultare un medico. In assenza di protezione da sovracorrenti, l'utente deve assicurarsi che sia installato un dispositivo di protezione da sovracorrenti per il circuito di alimentazione. Tale dispositivo deve soddisfare i requisiti della norma EN60204-1. Chiedere consiglio al proprio elettricista. Non utilizzare questo compressore in atmosfere esplosive: vi è il rischio di gravi incidenti e incendi. L'elevata viscosità dell'olio può verificarsi durante l'avviamento a freddo, i filtri dell'olio intasati o il malfunzionamento delle valvole possono causare l'inedia dell'olio; le aperture devono essere chiuse quando il compressore è in funzione. Identificare quando il compressore è controllato automaticamente o a distanza. Adottare le misure necessarie per impedire l'avvio automatico o l'avvio a distanza quando il compressore è in fase di manutenzione, riparazione o ispezione: bloccare il sezionatore elettrico principale. Rischio di formazione di coke nella tubazione di scarico, con conseguente incendio o esplosione Le concentrazioni di gas di processo che possono sostituire l'aria respirabile devono essere mantenute a livelli accettabili. L'utente deve fare riferimento alla norma EN 12021 sui livelli ammissibili di inquinanti nell'aria respirabile. Per trattare i liquidi generati dal compressore prima della messa in servizio sono necessari separatori, sifoni e dispositivi di evacuazione, che non vengono forniti; SCOPERTE

• Controllare attentamente tutte le parti dopo aver estratto il prodotto dalla scatola.

• Non gettare i materiali di imballaggio prima di aver controllato attentamente che non siano rimasti parte del prodotto.

• Non lasciare le parti dell'imballaggio (sacchetti di plastica, graffette, ecc.) alla portata dei bambini, perché possono essere una potenziale fonte di pericolo. Esiste il pericolo di ingestione o soffocamento!

• Se si notano danni durante il trasporto o il disimballaggio, informare immediatamente il fornitore. Non utilizzare il prodotto!

• Si consiglia di conservare la confezione per un uso futuro. Continuare a riciclare o smaltire i materiali di imballaggio in conformità alla legislazione vigente. Suddividere le singole parti dell'imballaggio in base al materiale e portarle ai punti di raccolta appropriati. Per ulteriori informazioni, contattare l'amministrazione locale. I dispositivi di fissaggio possono allentarsi durante il trasporto nell'imballaggio.

Collocare il compressore in un'area pulita, asciutta e ben ventilata. Collocare il compressore a una distanza compresa tra 12 e 18 pollici da una parete o da un altro ostacolo che potrebbe interferire con il flusso d'aria attraverso la ventola. Posizionare il compressore su una superficie stabile e orizzontale. Il compressore è dotato di alette di dissipazione del calore per garantire un raffreddamento adeguato. Mantenere pulite le alette e le altre parti che raccolgono polvere o sporcizia. Un compressore pulito funziona meglio e garantisce un funzionamento più lungo. Non mettere stracci, contenitori o altri materiali sul compressore. Impostare la pressione massima e collegare il compressore all'alimentazione. Una volta raggiunta la pressione massima, spegnere il compressore, che funziona correttamente, e verificare l'assenza di perdite. Se si riscontra una perdita d'aria, rilasciare la pressione dall'ugello dell'aria e far ispezionare e riparare il compressore presso un centro di assistenza autorizzato prima di utilizzarlo ulteriormente. ATTENZIONE: Non utilizzare mai un compressore con una perdita di aria compressa! Spostare la macchina solo sollevando la maniglia, mai tirando i tubi e i cavi collegati. AVVISO DI PREPARAZIONE AL LAVORO! Quando si utilizza il compressore, immagazzinarlo e trasportarlo sempre in posizione di lavoro (in piedi, appoggiando piedi e ruote su una superficie piana e dura - serbatoio abbassato e motore del compressore alzato). I compressori non devono mai essere capovolti!

COLLEGARE E SCOLLEGARE IL TUBO DELL'ARIA

La macchina è dotata di un attacco rapido per il collegamento del tubo dell'aria.

• L'utilizzo dell'aria compressa per i diversi scopi previsti (gonfiaggio, utensili pneumatici, verniciatura, lavaggio con detergenti esclusivamente a base d'acqua, ecc.) richiede la conoscenza e il rispetto delle norme stabilite per ogni singola applicazione.

• Scaricare sempre la pressione dal serbatoio prima di effettuare la manutenzione, collegare utensili o accessori. Quando si collega un utensile pneumatico al tubo dell'aria compressa fornito dal compressore, è obbligatorio interrompere il flusso d'aria dal tubo. L'interruzione del flusso d'aria dal tubo è obbligatoria.

COLLEGAMENTO DEL TUBO FLESSIBILE DI PRESSIONE

• Collegare il tubo di pressione all'attacco rapido Fig. B7

• Controllare che il tubo dell'aria sia collegato correttamente.

SCOLLEGAMENTO DEL TUBO DELL'ARIA

• Inserire il connettore della linea dell'aria nell'attacco rapido, fig. B7.

• Tirare la flangia verso il manometro.

• Estrarre il connettore della linea dell'aria e rilasciare la flangia.

IMPOSTAZIONE DELLA PRESSIONE DI ESERCIZIO

La pressione di esercizio impostata può essere letta sul manometro Fig. B6. Ruotare il regolatore Fig. B5 secondo le frecce per aumentare o diminuire la pressione di avvio del compressore. Quando si riduce la pressione, la variazione della lancetta del manometro avviene solo dopo una riduzione parziale dell'aria. ATTENZIONE! Non superare mai il livello massimo di pressione di esercizio dell'apparecchio collegato. Non serrare il controdado con eccessiva forza.

Prima di utilizzare il dispositivo, leggere attentamente le seguenti istruzioni: Scaricare sempre la pressione dal serbatoio prima di effettuare interventi di manutenzione, collegare utensili o accessori.

• Verificare che i bulloni e i dadi siano saldamente serrati.

• Controllare che la condensa venga scaricata dal serbatoio dell'aria e che il tappo di scarico sia chiuso.

• Controllare le condizioni dello sfiato di sicurezza, del serbatoio dell'aria e di tutti gli accessori a pressione.

• Se il filtro dell'aria è sporco, sostituirlo o pulirlo.

• Controllare che il tubo dell'aria sia collegato correttamente. AVVIO / SPEGNIMENTO

• Per avviare l'unità, tirare l'interruttore fig. B1 verso l'alto. L'interruttore si troverà in posizione ON fig. B9

• Per spegnere il compressore, premere l'interruttore fig. B1. L'interruttore sarà in posizione OFF fig. B8101

1. avviare il compressore, lasciare che il serbatoio dell'aria si

pressurizzi e controllare che non vi siano perdite d'aria.

2. Regolare la pressione di esercizio richiesta.

3. se il serbatoio dell'aria è ben pressurizzato, la macchina si spegne

4. se la pressione è troppo bassa, l'unità si avvia automaticamente.

Spegnere sempre la macchina al termine del lavoro. Aprire lo sfiato del serbatoio, spurgare e rimuovere la condensa accumulata. ATTENZIONE ALLA MANUTENZIONE E ALLO STOCCAGGIO! Far controllare e regolare la macchina almeno una volta all'anno da personale qualificato presso un centro di assistenza autorizzato per verificarne il corretto funzionamento. Una corretta manutenzione è essenziale per un funzionamento sicuro, economico e senza problemi della macchina. La mancata osservanza delle istruzioni e delle precauzioni di manutenzione può causare gravi lesioni o morte. Seguire sempre le procedure, le precauzioni, la manutenzione consigliata e i controlli consigliati elencati in questo manuale. ATTENZIONE Spegnere SEMPRE il motore prima di effettuare qualsiasi intervento sulla macchina (manutenzione, ispezione, sostituzione di accessori, assistenza) o prima di riporla, attendere l'arresto di tutte le parti in movimento e lasciare raffreddare la macchina. Assicurare il motore contro l'avviamento accidentale (scollegare l'alimentazione dalla rete). Scaricare SEMPRE la pressione dal tubo dell'aria e dal serbatoio prima di effettuare interventi di manutenzione, collegare utensili o accessori. Scollegare il compressore dalla rete elettrica. Non collegare o scollegare mai l'utensile durante la manutenzione.

• Assicurarsi sempre che tutti i dadi e i bulloni siano serrati saldamente e verificare che la macchina sia in buone condizioni di funzionamento.

• Mantenere la macchina in buone condizioni, cambiare le etichette di avvertimento e istruzione sulla macchina se necessario.

• Verificare sempre che le bocchette siano prive di detriti.

• Sostituire le parti usurate o danneggiate per motivi di sicurezza. Utilizzare solo ricambi e accessori originali. Le parti che non sono state testate e approvate dal produttore dell'apparecchiatura possono causare danni imprevisti.

• Per gli interventi di riparazione e manutenzione diversi da quelli descritti in questo capitolo, che sono più complicati o richiedono strumenti speciali, affidatevi al nostro centro di assistenza autorizzato.

SCARICO DELLA CONDENSA DAL SERBATOIO DELL'ARIA

È necessario scaricare la condensa dal serbatoio dopo ogni utilizzo. La condensa che si forma all'interno del serbatoio a causa dell'umidità dell'aria deve essere scaricata periodicamente (o dopo aver lavorato per più di un'ora). Ciò serve a proteggere il serbatoio dalla ruggine e a non limitarne la capacità.

• Il drenaggio deve essere effettuato a una pressione massima di 1 -2 bar. 1 -2 bar.

• Inclinare il serbatoio fino alla posizione più bassa possibile dell'uscita di scarico situata sul fondo del serbatoio fig.C1(12K020-1) o fig.C2/3(12K021-1/12K022-1).

• Svitare con cautela la vite; la pressione dell'aria sposterà la condensa dal serbatoio.

• Quando nel serbatoio c'è solo aria pulita, girare e stringere la vite.

CONTROLLO DELLA VALVOLA DI SICUREZZA

• Controllare le condizioni della valvola di sicurezza prima di ogni utilizzo.

• Assicurarsi che il serbatoio sia vuoto durante la prova. Il manometro Fig. B4 deve indicare 0 bar.

• Rimuovere il tappo del filtro dell'aria.

• Rimuovere la cartuccia del filtro.

• Per rimuovere lo sporco, battere delicatamente il filtro contro una superficie dura. Non cercare mai di spazzolare via lo sporco, perché la spazzolatura potrebbe forzare lo sporco nelle fibre. Se il filtro è eccessivamente sporco, sostituirlo con uno nuovo.

TABELLA DI MANUTENZIONE

Prima di ogni utilizzo Scaricare la condensa dal serbatoio Verificare la presenza di suoni o vibrazioni insoliti Assicurarsi che tutti i dadi e i bulloni siano serrati. Ogni 10 ore di funzionamento Pulire il filtro dell'aria Ogni 40 ore di funzionamento Controllare che l'impianto dell'aria non presenti perdite utilizzando acqua saponata La manutenzione deve essere eseguita più frequentemente se il compressore viene utilizzato in prossimità di operazioni di verniciatura a spruzzo o in un ambiente polveroso. Tutti gli altri interventi di manutenzione e riparazione possono essere eseguiti solo dal nostro rappresentante del servizio di assistenza. PULIZIA

• Pulire accuratamente la macchina dopo ogni utilizzo.

• Non lasciare che le impugnature si sporchino di olio o grasso. Pulire l'impugnatura con un panno umido e sapone. Non utilizzare mai detergenti o solventi aggressivi per la pulizia. Ciò potrebbe causare danni irreparabili al prodotto. Le parti in plastica possono essere danneggiate da sostanze chimiche.

• Pulire il prodotto con un panno o una spazzola leggermente inumiditi.

• Pulire l'involucro dell'unità, in particolare le prese d'aria. IMMAGAZZINAMENTO

• Tenere l'apparecchio fuori dalla portata dei bambini.

• Spegnere il motore e togliere la spina dalla presa quando la macchina non è in uso.

• Verificare che la pressione di uscita sia pari a zero (0) psi ruotando completamente la manopola del regolatore per ridurre completamente la pressione dell'aria in uscita.

• Rimuovere l'utensile pneumatico o l'accessorio.

• Lasciare raffreddare la macchina. Scaricare il serbatoio dell'aria aprendo la valvola di scarico sul fondo del serbatoio. - Non conservare la macchina alla luce diretta del sole per lunghi periodi di tempo.

• Sostituire le parti usurate o danneggiate per sicurezza.

• Conservare l'apparecchio in un luogo pulito, asciutto, buio e al riparo dal gelo, al riparo dalla polvere e fuori dalla portata dei bambini. La temperatura di conservazione ottimale è compresa tra 5°C e 30°C.

• Se possibile, utilizzare l'imballaggio originale per la conservazione.

• Coprire il compressore con una copertura protettiva adeguata che non trattenga l'umidità. Non utilizzare un foglio di plastica come copertura per la polvere. Una copertura non porosa trattiene l'umidità intorno alla macchina, favorendo la ruggine e la corrosione. TRASPORTI Spegnere il motore e togliere la spina dalla presa. Durante il trasporto, fare attenzione a non far cadere o scuotere la macchina. Durante il trasporto, fissare la macchina per evitare che scivoli e si ribalti. Non appoggiare oggetti sulla macchina.

RISOLUZIONE DEI PROBLEMI

I malfunzionamenti della macchina che richiedono interventi importanti devono sempre essere eliminati da un'officina specializzata. Gli interventi non autorizzati possono causare danni. Se non si riesce a eliminare il guasto con i mezzi qui descritti, rivolgersi a un centro di assistenza autorizzato. Problema Possibile causa Azione correttiva Il compressore non si avvia Mancanza di alimentazione principale. Collegamento alla rete elettrica. Surriscaldamento. Verificare la causa della rottura del fusibile/interruttore automatico. Sostituire o ripristinare Contattare un centro di assistenza autorizzato102 Attendere il raffreddamento del motore La pressione è troppo bassa Perdita d'aria nella valvola di sicurezza. Filtro dell'aria intasato. Valvola di non ritorno difettosa. Controllare manualmente la valvola tirando gli anelli. In tal caso, è necessario sostituire la valvola presso un centro di assistenza autorizzato. Pulire o sostituire se necessario. Far sostituire la valvola di non ritorno da un centro di assistenza autorizzato. servizio Rilascio della valvola di sicurezza Pressostato difettoso o regolazione errata Verificare che la regolazione sia corretta e che il problema sia stato risolto, sostituire il pressostato presso un centro di assistenza autorizzato. DATI TECNICI

12K020 12K021 12K022 Parametro Valore Valore Valore Tensione di alimentazione 220-240 V CA Frequenza di alimentazione 50 Hz Modalità di funzionamento

Potenza nominale del motore 550W 750W 1100W Velocità del motore 1450 min

Classe di protezione

Pressione massima 8 bar Pressione di spegnimento 8 bar Capacità del serbatoio 12l 24l 50l Prestazioni 95 l/min 125 l/min

l/min Grado di protezione IP X0 Massa 15 kg 21 kg 36,5 kg 12K020-1 ; 12K021-1 ; 12K022-1 indica sia il tipo che la designazione della macchina

DATI SU RUMORE E VIBRAZIONI

Livello di pressione sonora

= 78dB(A) K= 2 dB(A) Livello di potenza sonora Max. Lw

= 80 dB(A) K= 2 dB(A) Informazioni su rumore e vibrazioni Il livello di emissione sonora dell'apparecchiatura è descritto da: il livello di pressione sonora emesso Lp

e il livello di potenza sonora

(dove K è l'incertezza di misura). Il livello di pressione sonora Lp

e il livello di potenza sonora Lw

indicati nelle presenti istruzioni sono stati misurati in conformità alla norma EN 1012-1. PROTEZIONE DELL'AMBIENTE

I prodotti alimentati elettricamente non devono essere smaltiti con i rifiuti domestici, ma devono essere portati in strutture adeguate per lo smaltimento. Per informazioni sullo smaltimento, rivolgersi al rivenditore del prodotto o alle autorità locali. I rifiuti di apparecchiature elettriche ed elettroniche contengono sostanze che non rispettano l'ambiente. Le apparecchiature non riciclate rappresentano un rischio potenziale per l'ambiente e la salute umana. "GTX Poland Spółka z ograniczoną odpowiedzialnością". Spółka komandytowa con sede legale a Varsavia, ul. Pograniczna 2/4 (di seguito: "GTX Poland ") informa che tutti i diritti d'autore sul contenuto del presente manuale (di seguito: "Manuale"), inclusi tra gli altri. Tutti i diritti d'autore sul contenuto del presente Manuale (di seguito "Manuale"), compresi, ma non solo, il testo, le fotografie, i diagrammi, i disegni e la sua composizione, appartengono esclusivamente a GTX Poland e sono soggetti a tutela legale ai sensi della legge del 4 febbraio 1994 sul diritto d'autore e sui diritti connessi (Gazzetta Ufficiale 2006 n. 90 voce 631 e successive modifiche). La copia, l'elaborazione, la pubblicazione e la modifica a fini commerciali dell'intero Manuale e dei suoi singoli elementi senza il consenso scritto di GTX Poland sono severamente vietati e possono comportare responsabilità civili e penali. Dichiarazione di conformità CE Produttore: GTX Poland Sp. z o.o. Sp.k, Via Pograniczna 2/4 02-285 Varsavia Prodotto: Compressore Modello: 12K020-1 Nome commerciale: NEO TOOLS Numero di serie: 00001 ÷ 99999 Il prodotto sopra descritto è conforme ai seguenti documenti: Direttiva Macchine 2006/42/CE Direttiva Compatibilità Elettromagnetica 2014/30/UE Direttiva RoHS 2011/65/UE modificata dalla Direttiva 2015/863/UE Direttiva Emissioni Sonore 2000/14/CE modificata dalla Direttiva 2005/88/CE Livello di Potenza Sonora Garantito LWA= 80 dB(A) Livello di Potenza Sonora Misurato LWA = 78,1 dB(A) K=1,99 dB(A) E soddisfa i requisiti degli standard: EN 62841-1:2015; EN 1012-1:2010 EN IEC 61000-6-1:2019; EN IEC 61000-6-3:2021 EN IEC 63000:2018 2014/68/UE La presente dichiarazione si riferisce esclusivamente alla macchina così come immessa sul mercato e non comprende i componenti aggiunte dall'utente finale o eseguite da lui successivamente. Nome e indirizzo della persona residente nell'UE autorizzata a preparare il fascicolo tecnico: Firmato a nome di: GTX Poland Sp. z o.o. Sp.k. 2/4 Via Pograniczna 02-285 Varsavia Paweł Kowalski Addetto alla documentazione tecnica Servizio GTX Varsavia, 2024-11-27 Dichiarazione di conformità CE Produttore: GTX Poland Sp. z o.o. Sp.k, Via Pograniczna 2/4 02-285 Varsavia Prodotto: Compressore Modello: 12K021-1 Nome commerciale: NEO TOOLS Numero di serie: 00001 ÷ 99999 Il prodotto sopra descritto è conforme ai seguenti documenti: Direttiva Macchine 2006/42/CE Direttiva Compatibilità Elettromagnetica 2014/30/UE Direttiva RoHS 2011/65/UE modificata dalla Direttiva 2015/863/UE Direttiva Emissioni Sonore 2000/14/CE modificata dalla Direttiva 2005/88/CE Livello di Potenza Sonora Garantito LWA= 80 dB(A) Livello di Potenza Sonora Misurato LWA = 78,1 dB(A) K=1,99 dB(A) E soddisfa i requisiti degli standard: EN 62841-1:2015; EN 1012-1:2010 EN IEC 61000-6-1:2019; EN IEC 61000-6-3:2021103 EN IEC 63000:2018 2014/68/UE La presente dichiarazione si riferisce esclusivamente alla macchina così come immessa sul mercato e non comprende i componenti aggiunte dall'utente finale o eseguite da lui successivamente. Nome e indirizzo della persona residente nell'UE autorizzata a preparare il fascicolo tecnico: Firmato a nome di: GTX Poland Sp. z o.o. Sp.k. 2/4 Via Pograniczna 02-285 Varsavia Paweł Kowalski Addetto alla documentazione tecnica Servizio GTX Varsavia, 2024-11-27 Dichiarazione di conformità CE Produttore: GTX Poland Sp. z o.o. Sp.k, Via Pograniczna 2/4 02-285 Varsavia Prodotto: Compressore Modello: 12K022-1 Nome commerciale: NEO TOOLS Numero di serie: 00001 ÷ 99999 Il prodotto sopra descritto è conforme ai seguenti documenti: Direttiva Macchine 2006/42/CE Direttiva Compatibilità Elettromagnetica 2014/30/UE Direttiva RoHS 2011/65/UE modificata dalla Direttiva 2015/863/UE Direttiva Emissioni Sonore 2000/14/CE modificata dalla Direttiva 2005/88/CE Livello di Potenza Sonora Garantito LWA= 80 dB(A) Livello di Potenza Sonora Misurato LWA = 78,1 dB(A) K=1,99 dB(A) E soddisfa i requisiti degli standard: EN 62841-1:2015; EN 1012-1:2010 EN IEC 61000-6-1:2019; EN IEC 61000-6-3:2021 EN IEC 63000:2018 2014/68/UE La presente dichiarazione si riferisce esclusivamente alla macchina così come immessa sul mercato e non comprende i componenti aggiunte dall'utente finale o eseguite da lui successivamente. Nome e indirizzo della persona residente nell'UE autorizzata a preparare il fascicolo tecnico: Firmato a nome di: GTX Poland Sp. z o.o. Sp.k. 2/4 Via Pograniczna 02-285 Varsavia Paweł Kowalski Addetto alla documentazione tecnica Servizio GTX Varsavia, 2024-11-27 NIDERLAND (NL)
