KASUTUSJUHEND 12K0221 NEO tools

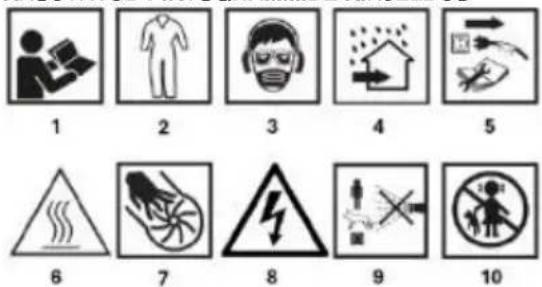

1.Lugege kasutusjuhendit. 2.Kandke kaitseriietust. 3.Kasutage isikukaitsevahendeid (kaitseprillid, kõrvakaitse, tolmumask). 4.Protect vihma eest, siseruumides kasutamiseks 5.Ühendage enne remonti (hooldust) lahti. 6.Ettevaatust kuumad pinnad. 7.Tähelepanu võib tegutseda ilma hoiatuseta. 8.Ettevaatust elektrilöögi oht. 9.Ärge suunake joatoru inimeste, loomade või elusate rajatiste suunas. 10.Hoidke lapsed tööriistast eemal.

SEADMEL OLEVAD MÄRGISTUSED

RRRR - tootmisaasta MM - tootmise kuu Y - täiendav tähis XXXXX -seerianumber NNN -täiendav tähis SEADME KIRJELDUS Joonis A Kirjeldus

Kondensaadi äravooluklapp

Ülekoormuse lähtestamise nupp (12K022-1)

• Kontrollimisava kasutatakse surveanuma kontrollimiseks ja puhastamiseks - seda võib teha ainult volitatud teeninduskeskus. Joonis

Kompressori sisselülitusrõhu mõõtur

Kompressor välja OFF OFF

Kondensaadi äravooluklapp 12K020-1

Kondensaadi äravooluklapp 12K021-1

Kondensaadi äravooluklapp 12K022-1 Joonis

• suruõhu tootmine tööriistade jaoks. Kompressorit saab kasutada värvipihustite, õhutööriistade, määrdeaparaatide, õhupritside, tihenduspüstolide, liivapritside, rehvide ja plastmänguasjade pumpamiseks, herbitsiidide ja insektitsiidide pihustamiseks jne. Enamiku nende rakenduste puhul tuleb kompressor seadistada vastavalt tarviku tootjale või kasutatavale preparaadile.

• Vastavalt käesolevas kasutusjuhendis esitatud asjakohastele kirjeldustele ja ohutusjuhistele ei ole toode ette nähtud kasutamiseks muul viisil kui kasutusjuhendis kirjeldatud.

• Kui toodet kasutatakse muul otstarbel kui selleks ette nähtud või kui seda on omavoliliselt muudetud, kaotavad seadusest tulenev garantii ja seadusest tulenev vastutus puuduste eest ning tootja igasugune vastutus oma kehtivuse. Ärge koormake üle! Kasutage toodet ainult selle võimsuse jaoks, mille jaoks see on ette nähtud. Konkreetseks otstarbeks mõeldud toode täidab seda paremini ja ohutumalt kui toode, mis täidab sarnast funktsiooni. Seetõttu kasutage alati selleks otstarbeks sobivat seadet. Pange tähele, et meie tooted ei ole ette nähtud kaubanduslikuks, jaemüügi- või tööstuslikuks kasutamiseks. Me ei võta vastutust, kui toodet kasutatakse sellistes või võrreldavates tingimustes. Vajaduse korral järgige juhiseid ja õigusnorme, et vältida võimalikke tööõnnetusi. MÄRKUS! Ärge kunagi kasutage toodet inimeste, eriti laste või loomade läheduses. Kasutaja vastutab kolmandatele isikutele või nende varale tekitatud kahju eest. Hoidke kasutusjuhend alles ja kasutage seda, kui vajate lisateavet. Kui te ei mõista kasutusjuhendis toodud juhiseid, võtke ühendust oma edasimüüjaga. Kui laenutate toodet teisele isikule, tuleb see kasutusjuhend kaasa laenutada. KOOLITUS Kogu kasutav personal peab olema nõuetekohaselt koolitatud kasutamise, käitamise ja seadistamise osas ning olema eriti kursis keelatud tegevustega. OHUTUSJUHISED HOIATUS! Hoiatuste ja juhiste eiramine võib põhjustada elektrilööki, tulekahju ja/või tõsiseid vigastusi. Muude kui kasutusjuhendis nimetatud tarvikute või lisaseadmete kasutamine võib põhjustada vigastusi.

• Lugege hoolikalt kasutusjuhendit. Õppige, kuidas seda toodet kasutada, kõik piirangud ja millised ohud võivad olla selle67 kasutamisega seotud. Õppige, kuidas toodet kiiresti peatada ja juhtseade välja lülitada.

• Olge tööl ettevaatlik, keskenduge oma tööle ja kasutage tervet mõistust.

• Kui toodet ei kasutata, tuleb seda hoida kuivas ja turvalises kohas lastele kättesaamatus kohas.

• Ärge kunagi tõmmake pistikut pistikupesast välja, tõmmates juhtmest. Kaitske toitejuhet kuumuse, rasva ja teravate servade eest.

• Ühendage toode alati vooluvõrgust lahti enne remonti, tarvikute vahetamist ja kui toodet ei kasutata.

• Pistikupesa ühendamisel veenduge, et lüliti on asendis "off". vajutatud joonisel B8.

• Kui toodet kasutatakse välitingimustes, kasutage ainult välitingimustes kasutamiseks mõeldud ja vastavalt märgistatud pikendusjuhet.

• Pöörake tähelepanu sellele, mida teete, olge keskendunud ja mõelge mõistlikult, ärge töötage tootega, kui olete väsinud, alkoholi, narkootikumide või ravimite mõju all.

• Vigased lülitid tuleb viia väljavahetamiseks volitatud teeninduskeskusesse.

• Ärge kasutage seda toodet, kui pealüliti ei võimalda seda sisse või välja lülitada.

• See toode on konstrueeritud vastavalt kõigile kehtivatele ohutusnõuetele ja -standarditele. Igasuguseid remonditöid tohib teha ainult kvalifitseeritud isik ja varuosad tuleb asendada originaalosadega, vastasel juhul võib kasutaja sattuda tõsisesse ohtu.

• See ventiil on paigaldatud tehases, et vältida survekontuuri, kompressori ja mootori kahjustamist.

• See on tehases seadistatud konkreetse mudeli ja seadistuse jaoks konkreetsele piirile ning seda ei tohi kunagi kasutaja poolt seadistamisel muuta, kuna see muudab automaatselt garantii kehtetuks.

• Õhulülüliti on seadme optimaalseks tööks seadistatud tehases. Ärge kunagi seda lülitit ületage ega eemaldage, kuna liigne õhurõhk võib põhjustada tõsiseid seadmekahjustusi või isiklikke vigastusi.

MOOTOR JA KOMPRESSORPUMP

• Õhukompressorid muutuvad töö ajal kuumaks. Ärge kunagi puudutage mootorit, survetorusid ega kompressorit.

• Kui lüliti on sisse lülitatud, töötab kompressor automaatselt, kui toitevool on ühendatud.

• Ärge kunagi üritage seadistamist, kui toitejuhe on sisse lülitatud ja/või ühendatud.

• Seadme suruõhk võib sisaldada süsinikmonooksiidi. Tekkiv õhk ei ole hingamiseks sobiv.

• Kasutage alati hingamisaparaati värvi pihustamisel või tolmustes tingimustes.

• Suruõhu kasutamine võib põhjustada tolmu ja/või osakeste liikumist - kandke alati kaitseprille.

• Kui masinat kasutatakse tuleohtlike ainete pihustamiseks, paigutage see tuule poole ja ohutusse kaugusesse.

• Ärge kunagi suunake pihustuspüstolit enda, teiste inimeste või loomade suunas.

• Liigne rõhk survekontuuris võib põhjustada plahvatuse või rebenemise. Selle eest kaitsmiseks on tehases seadistatud turvaväärtus. Ärge eemaldage, seadistage ega asendage seda ventiili.

• Survekontuuri osi ei tohi mingil juhul keevitada, puurida ega muuta.

• Kui mõnda ülaltoodud tingimust muudetakse või rikutakse, kaotab tootja garantii kehtivuse. Pange tähele, et kõik varuosad peavad olema ostetud originaalvarustusega samade spetsifikatsioonidega. Varuosade või spetsifikatsioonide saamiseks võtke ühendust oma volitatud edasimüüjaga. KIIRE ÜHENDUS Kui suruõhuliitmik lekib, ilmutab märke sügavast korrosioonist, mehaanilistest kahjustustest või õhust väljub õhku, lülitage masin kohe välja ja laske seda hooldada volitatud teeninduskeskuses. Masina kasutamine defektse pihustiga võib põhjustada õhupihusti purunemise või ootamatu kõrgsurveõhu lekke, mille tagajärjeks võib olla surmaga lõppev või raske vigastus.

• Masin peab olema ühendatud nõuetekohaselt maandatud pistikupessa.

• Ärge kunagi kasutage seadet muul nimipingel kui 220-240 V / 50 Hz. Elektriahel peab olema piisavalt kaitstud.

• Ühendage ainult vooluahelaga, mis on kaitstud voolukaitseseadmega, mille väljalülitusvool ei ületa 30 mA. KAITSEVAHENDID

• Kandke kaitseprille! Masinaga töötades võivad silma paiskuda võõrkehad, mis võivad põhjustada tõsiseid silmakahjustusi. Tavalised prillid ei ole silmade kaitsmiseks piisavad. Näiteks korrigeerivad kaitseprillid või päikeseprillid ei paku piisavat kaitset, sest neil ei ole spetsiaalset turvaklaasi ja nad ei ole külgedelt piisavalt suletud. MÄRKUS: masin on väga mürarikas

• Kandke asjakohaseid mürakaitsevahendeid! Müra võib kahjustada või põhjustada kuulmist. Tehke töö ajal sageli pausid. Piirake igapäevast kokkupuudet müraga.

• Kaitsevahendid, näiteks tolmumask või kiiver, mida kasutatakse asjakohastes tingimustes, vähendavad vigastusi, eriti kui töötlemine tekitab tolmu või kui on oht, et pea võib põrkuda väljaulatuvatele või madalatele takistustele.

• Täielikult varustatud esmaabikomplekt, mis on hooldajale ja operaatorile kergesti kättesaadav.

• Mobiiltelefon või muu seade, millega saab kiiresti hädaabiteenistusse helistada. Esmaabi põhimõtteid tundev kaaslane. Kaaslane peab hoidma ohutusse kaugusesse tööpiirkonnast ja nägema teid kogu aeg! Järgige vigastuse korral alati esmaabi reegleid.

• Elektrilöögi puhul tuleb rohkem kui kusagil mujal rõhutada ohutust ja päästjate riskide kõrvaldamist. Vigastatud isik jääb tavaliselt elektriseadmega (vigastuse allikaga) kokkupuutesse, sest elektrilöögist põhjustatud lihasspasmid tekivad. Sellisel juhul on käimas traumaatiline protsess. Seetõttu on vaja esmajärjekorras elektritoite igal võimalikul viisil välja lülitada. Seejärel KUTSUGE KINDLUSTUSMAJANDUS või muu professionaalne teenus. TULEKAHJU KORRAL:

• Kui mootor hakkab suitsema või sellest hakkab suitsu tulema, lülitage toode välja, ühendage vooluvõrk lahti ja minge ohutusse kohta.

• Kasutage tulekahju kustutamiseks sobivat tulekustutit (CO2, kuiv pulber, halotron).

• ÄRGE PANEERIGE. Paanika võib tekitada veelgi suuremat kahju. JÄÄMISRISK Isegi kui toodet kasutatakse vastavalt juhistele, ei ole võimalik kõrvaldada kõiki selle käitlemisega seotud riske. Toote konstruktsioonist võivad tuleneda järgmised ohud:

• Elektriline oht, mis tuleneb kõrgepinge all olevate osade (otsene kokkupuude) või toote rikke tagajärjel kõrgepinge all olevate osade (kaudne kokkupuude) puudutamisest.

• Kuumuse oht, mis põhjustab põletusi või muid vigastusi võimaliku kokkupuute tõttu kõrge temperatuuriga esemete või materjalidega, sealhulgas allikatega.

• Oht, mis tuleneb kokkupuutest kahjulike vedelike, gaaside, udude, aurude ja tolmu sissehingamisest.

• Ohud, mis tulenevad toote disaini ergonoomiliste põhimõtete mittejärgimisest, näiteks ebatervislikust kehaasendist või liigsest koormusest ja inimese käe/käe anatoomia ebaloomulikust68 olemusest tulenevad ohud, on seotud käepideme disaini, toote tasakaaluga.

• Oht, mis tuleneb ootamatust käivitamisest, mootori ootamatust kiiruse ületamisest, mis on põhjustatud juhtimissüsteemi veast/rikkest, on seotud käepideme ja ajami paigutuse vigadega.

• Ohud, mis seisavad selles, et toodet ei saa parimatel tingimustel peatada, on seotud käepideme tugevusega ja toote paigutusega mootorist eemal.

• Tootekontrollisüsteemi rikke ohud on seotud käepideme tugevusega, võtjate paigutusega ja märgistusega.

• Ohud, mis tulenevad tulistavatest esemetest või pritsivatest vedelikest.

• Mehaaniline oht lõikamise ja tagasilükkamise tõttu.

• Oht, et müra võib põhjustada kuulmislangust (kurtust) ja muid füsioloogilisi häireid (nt tasakaalu kaotamine, teadvuse kaotamine). Vibratsioonirisk (põhjustab vaskulaarseid ja neuroloogilisi kahjustusi käe-käe süsteemis, näiteks nn "valge sõrme haigus"). HOIATUS! Toode tekitab väga madala intensiivsusega elektromagnetvälja. See väli võib häirida mõnede südamestimulaatorite tööd. Tõsiste või surmaga lõppevate vigastuste riski vähendamiseks peaksid südamestimulaatoriga inimesed konsulteerima arstiga. Ülevoolukaitse puudumisel peab kasutaja tagama, et vooluahela jaoks on paigaldatud ülevoolukaitseseade. See peab vastama standardi EN60204-1 nõuetele. Küsige nõu oma elektrikult. Ärge kasutage seda kompressorit plahvatusohtlikus keskkonnas: esineb tõsiste õnnetuste ja tulekahju oht. Kõrge õli viskoossus võib tekkida külmkäivituse ajal, ummistunud õlifiltrid või klappide rike võib põhjustada õlivaegust; Avad peaksid olema suletud, kui kompressor töötab. Tuvastage, kui kompressor on automaatselt või kaugjuhitav. Võtke vajalikud meetmed, et vältida automaatset käivitamist või kaugkäivitamist, kui kompressorit hooldatakse, hooldatakse või kontrollitakse: lukustage elektriline peatõmber. Koksi tekkimise oht väljavoolutorustikus, mis võib põhjustada tulekahju või plahvatuse. Töödeldud gaaside kontsentratsioonid, mis võivad hingamisõhku tõrjuda, tuleks hoida vastuvõetaval tasemel. Kasutaja peaks tutvuma standardiga EN 12021 saasteainete lubatud sisalduse kohta hingamisõhus. Kompressori poolt tekitatud vedelike töötlemiseks enne kompressori kasutuselevõtmist on vaja eraldajaid, püüdureid ja tühjendusseadmeid, kuna neid ei tarnita; DISCOVERY

• Kontrollige hoolikalt kõiki osi pärast toote karbist lahtipakkimist.

• Ärge visake pakendimaterjale ära enne, kui olete hoolikalt kontrollinud, et need ei ole jäänud toote osaks.

• Ärge jätke pakendiosi (kilekotte, klambreid jne) laste kätte, need võivad olla potentsiaalseks ohuallikaks. On olemas neelamis- või lämbumisoht!

• Kui märkate kahjustusi transpordil või lahtipakkimise ajal, teavitage sellest viivitamatult tarnijat. Ärge kasutage toodet!

• Soovitame säilitada pakendi edaspidiseks kasutamiseks. Jätkake pakendimaterjalide taaskasutamist või kõrvaldamist vastavalt kehtivatele õigusaktidele. Sorteerige pakendi üksikud osad materjali järgi ja viige need asjakohastesse kogumispunktidesse. Lisateabe saamiseks võtke ühendust oma kohaliku omavalitsusega. Kinnitusdetailid võivad pakendi transportimisel lahti tulla. KOMPLEKTI SISU Asetage kompressor puhtasse, kuiva ja hästi ventileeritud kohta. Asetage kompressor 12 kuni 18 tolli kaugusele seinast või muust takistusest, mis võib segada ventilaatorit läbivat õhuvoolu. Asetage kompressor stabiilsele, horisontaalsele pinnale. Kompressor on projekteeritud soojuse hajutamise ribidega, et tagada nõuetekohane jahutus. Hoidke ribid ja muud osad, mis koguvad tolmu või mustust, puhtad. Puhas kompressor töötab jahedamalt ja tagab pikema tööaja. Ärge asetage kompressorile rätte, konteinereid ega muid materjale. Seadistage maksimaalne rõhk ja ühendage kompressor vooluvõrku. Kui maksimaalne rõhk on saavutatud, lülitage korralikult töötav kompressor välja ja kontrollige, kuulates, kas esineb lekkeid. Kui lekkeid leitakse, vabastage õhupihusti rõhk ja laske kompressor enne edasist kasutamist volitatud teeninduskeskuses kontrollida ja parandada. ETTEVAATUST: Ärge kunagi kasutage kompressorit, milles on suruõhu leke! Liigutage masinat ainult käepideme tõstmisega, mitte kunagi ühendatud voolikutest ja kaablitest tõmmates. TÖÖKS ETTEVALMISTAMINE HOIATUS! Kompressori kasutamisel hoidke ja transportige seda alati tööasendis (püsti, jalad ja rattad tasasel, kõval pinnal - paak allapoole ja kompressori mootor ülespoole. Kompressorid ei tohi kunagi kallutada tagurpidi!

ÕHUVOOLIKU ÜHENDAMINE JA LAHTIÜHENDAMINE

Masin on varustatud kiirühendusega õhuvooliku ühendamiseks.

• Suruõhu kasutamine erinevatel ettenähtud eesmärkidel (puhastamine, pneumaatilised tööriistad, värvimine, pesemine ainult veepõhiste puhastusvahenditega jne) eeldab iga üksiku rakenduse jaoks kehtestatud eeskirjade tundmist ja järgimist.

• Enne hooldustöid, tööriistade või lisaseadmete ühendamist tühjendage paagist alati rõhk. Õhutööriista ühendamisel kompressori poolt tarnitava suruõhuvooliku külge on kohustuslik katkestada õhuvool voolikust. Õhuvoolu katkestamine voolikust on kohustuslik. SURVEVOOLIKU ÜHENDUS

• Ühendage survevoolik kiirliitmiku külge joonis B7.

• Kontrollige, et õhuvoolik oleks õigesti ühendatud.

ÕHUVOOLIKU LAHTIÜHENDAMINE

• Sisestage õhuliini pistikupesa kiirühendusse, joonis. B7.

• Tõmmake äärik tagasi manomeetri suunas.

• Tõmmake õhuliini pistik välja ja vabastage äärik.

Seadistatud töörõhku saab lugeda manomeetrilt joonisel B6. Keerake regulaatorit joonisel B5 vastavalt nooltele, et suurendada või vähendada rõhku, mille juures kompressor käivitub. Rõhu vähendamisel toimub muutus manomeetrinäidikul alles pärast õhu osalist vähendamist. ETTEVAATUST! Ärge kunagi ületage ühendatud seadme maksimaalset töörõhu taset. Ärge pingutage lukustusmutrit liigse jõuga. KOMPRESSORI KASUTAMINE Enne seadme kasutamist lugege hoolikalt läbi järgmised sammud: Enne hooldustöid, tööriistade või lisaseadmete ühendamist tühjendage paagist alati rõhk.

• Kontrollige, et poldid ja mutrid oleksid kindlalt kinni keeratud.

• Kontrollige, et kondensaat oleks õhupaagist välja voolanud ja et tühjenduskork oleks suletud.

• Kontrollige turvaventilaatori, õhupaagi ja kõigi survetarvikute seisukorda.

• Kui õhufilter on määrdunud, vahetage see välja või puhastage.

• Kontrollige, et õhuvoolik oleks õigesti ühendatud.

KÄIVITAMINE/VÄLJALÜLITAMINE

• Seadme käivitamiseks tõmmake lüliti fig. B1 ülespoole. Lüliti on asendis ON, joon. B9

• Kompressori väljalülitamiseks vajutage lülitit joonis. B1. Lüliti on asendis OFF (välja lülitatud), joon. B8

1. Käivitage kompressor, laske õhupaagil rõhku tõsta ja kontrollige,

2. Reguleerige vajalik töörõhk.

3. Kui õhupaak on hästi rõhu all, lülitub masin automaatselt välja.

4. Kui rõhk on liiga madal, käivitub seade automaatselt.

Lülitage masin alati välja, kui olete töö lõpetanud. Avage paagi ventilatsiooniava, tühjendage ja eemaldage kogunenud kondensaat. HOOLDUS JA LADUSTAMINE TÄHELEPANU! Laske masinat vähemalt kord aastas kontrollida ja reguleerida kvalifitseeritud personali poolt volitatud teeninduskeskuses, et tagada selle nõuetekohane töö. Masina ohutu, ökonoomse ja tõrgeteta töö tagamiseks on oluline selle nõuetekohane hooldus.69 Hooldusjuhiste ja ettevaatusabinõude eiramine võib põhjustada tõsiseid vigastusi või surma. Järgige alati käesolevas kasutusjuhendis loetletud protseduure, ettevaatusabinõusid, soovituslikke hooldus- ja kontrollitöid. HOIATUS Lülitage mootor ALATI välja enne masinaga tehtavaid töid (hooldus, ülevaatus, tarvikute vahetus, hooldus) või enne hoiustamist, oodake, kuni kõik liikuvad osad on seiskunud ja laske masinal jahtuda. Kindlustage mootor juhusliku käivitamise vastu (ühendage vooluvõrgust lahti). Enne hooldustöid, tööriistade või lisaseadmete ühendamist tühjendage alati rõhk õhuvoolikust ja paagist. Ühendage kompressor vooluvõrgust lahti. Ärge kunagi ühendage ega lahutage tööriista hoolduse ajal.

• Veenduge alati, et kõik mutrid ja poldid on kindlalt kinni keeratud ja et masin on heas töökorras.

• Hoidke masinat heas korras, vajaduse korral vahetage masinal olevad hoiatus- ja juhendmärgised.

• Kontrollige alati, et ventilatsiooniavad oleksid prahist vabad.

• Asendage kulunud või kahjustatud osad ohutuse tagamiseks. Kasutage ainult originaalvaruosasid ja tarvikuid. Varuosad, mis ei ole seadme tootja poolt testitud ja heaks kiidetud, võivad põhjustada ettenägematuid kahjustusi.

• Muude kui käesolevas peatükis kirjeldatud remondi- ja hooldustööde puhul, mis on keerulisemad või nõuavad spetsiaalseid tööriistu, usaldage need meie volitatud teeninduskeskusele.

KONDENSAADI ÄRAVOOL ÕHURESERVUAARIST

Kondensaat tuleb pärast iga kasutamist paagist välja lasta. Kondensaat, mis moodustub paagis õhuniiskuse tõttu, tuleb perioodiliselt (või pärast seda, kui töö on kestnud üle tunni) tühjendada. See on mõeldud paagi kaitsmiseks rooste eest ja mitte selle mahutavuse piiramiseks.

• Drenaaž tuleb teha maksimaalse rõhu all. 1 -2 baari.

• Kallutage paak paagi põhjas asuva tühjendusava võimalikult madalasse asendisse joonis C1(12K020-1) või joonis C2/3(12K021-1/12K022-1).

• Keerake kruvi ettevaatlikult välja; õhurõhk tõrjub kondensaadi paagist välja.

• Kui paagis on ainult puhas õhk, keerake ja pingutage kruvi. TURVAVENTIILI KONTROLL

• Kontrollige turvaklapi seisundit enne iga kasutamist.

• Veenduge, et paak oleks katse ajal tühi. Manomeeter joonisel B4 peaks näitama 0 baari. ÕHUFILTRI PUHASTAMINE

• Keerake filtrikate välja joonis D1 (12K020-1) või joonis D2/3 (12K021-1/12K022-1).

• Eemaldage õhufiltri kork.

• Eemaldage filtripatarei.

• Mustuse eemaldamiseks koputage filtrit õrnalt vastu kõva pinda. Ärge kunagi püüdke mustust ära harjata, kuna harjamine võib mustuse kiudude sisse suruda. Kui filter on ülemäära määrdunud, asendage see uue filtriga. HOOLDUSTABEL Enne iga kasutamist Tühjendage kondensaat paagist Kontrollige ebatavalisi helisid või vibratsiooni Veenduge, et kõik mutrid ja poldid on pingutatud. Iga 10 töötunni järel Puhastage õhufilter Iga 40 tunni järel Kontrollida õhusüsteemi lekete olemasolu, kasutades selleks seebivett. Kui kompressorit kasutatakse värvipritsimise läheduses või tolmuses keskkonnas, tuleb seda sagedamini hooldada. Kõiki muid hooldus- ja remonditöid võib teostada ainult meie teenindav esindaja. PUHASTUS

• Puhastage masinat põhjalikult pärast iga kasutamist.

• Ärge laske käepidemetel määrduda õli või rasvaga. Puhastage käepidemed niiske lapiga ja seebiga. Ärge kunagi kasutage puhastamiseks agressiivseid puhastusvahendeid või lahusteid. See võib põhjustada tootele parandamatuid kahjustusi. Plastosad võivad kemikaalide mõjul kahjustada.

• Pühkige toode kergelt niisutatud lapiga või harjaga.

• Puhastage seadme korpus, eriti ventilatsiooniavad. LAOSTAMINE

• Hoidke masin lastele kättesaamatus kohas.

• Kui masinat ei kasutata, lülitage mootor välja ja eemaldage pistik pistikupesast.

• Kontrollige, et väljundrõhk oleks null (0) psi, keerates regulaatori nuppu täielikult, et vähendada täielikult väljundõhu rõhku.

• Eemaldage pneumotööriist või tarvik.

• Laske masinal jahtuda. Tühjendage õhupaak, avades paagi põhjas oleva tühjendusklapi. - Ärge hoidke masinat pikema aja jooksul otsese päikesevalguse käes.

• Asendage kulunud või kahjustatud osad ohutuse tagamiseks.

• Hoidke masinat puhtas, kuivas, pimedas ja külmakraadivabas kohas, mis on kaitstud tolmu eest ja lastele kättesaamatus kohas. Optimaalne hoiutemperatuur on vahemikus 5°C kuni 30°C.

• Võimaluse korral kasutage säilitamiseks originaalpakendit.

• Katke kompressor sobiva kaitsekattega, mis ei hoia niiskust kinni. Ärge kasutage tolmukatteks plastikplaati. Mittepoorne kate hoiab niiskust masina ümber kinni, soodustades roostet ja korrosiooni. TRANSPORT Lülitage mootor välja ja eemaldage pistik pistikupesast. Transportimisel jälgige, et masinat ei kukutaks ega muul viisil raputataks. Transpordiks kinnitage masin, et see ei libiseks ega kukuks ümber. Ärge asetage masinale mingeid esemeid. PROBLEEMIDE LAHENDAMINE Suuremat sekkumist nõudvad masinahäired tuleb alati lasta kõrvaldada spetsialiseeritud töökojas. Loata sekkumine võib põhjustada kahjustusi. Kui te ei suuda rikkeid siin kirjeldatud viisil kõrvaldada, pöörduge volitatud teeninduskeskuse poole. Probleem Võimalik põhjus Parandusmeetmed Kompressor ei käivitu Peatoiteallika rike. Ühendamine elektrivõrku. Ülekuumenemine. Kontrollige läbipõlenud kaitsme/kaitselüliti põhjust. Vahetage välja või lähtestage Võtke ühendust volitatud teeninduskeskusega. Oodake mootori jahtumist Rõhk on liiga madal Õhuleke turvaklapis. Ummistunud õhufilter. Defektne tagasilöögiklapp. Kontrollige klappi käsitsi, tõmmates rõngaid. Kui see on nii, tuleb ventiil ikkagi volitatud teeninduskeskuses välja vahetada. Puhastage või asendage vastavalt vajadusele. Laske tagasilöögiklapp välja vahetada volitatud teenus Turvaventiili vabastamine Vigane rõhulüliti või vale reguleerimine Kontrollige, et seadistus on õige ja probleem , vahetage rõhulüliti välja volitatud teeninduskeskuses. TEHNILISED ANDMED

12K020 12K021 12K022 Parameeter Väärtus Väärtus Väärtus Toitepinge 220-240 V AC Tarnesagedus 50 Hz Töörežiim S170 Mootori nimivõimsus 550W 750W 1100W Mootori kiirus 1450 min

Maksimaalne rõhk 8 baari Väljalülitamise surve 8 baari Mahuti mahutavus 12l 24l 50l Tulemuslikkus 95 l/min 125 l/min

l/min Kaitseaste IP X0 Mass 15 kg 21kg 36.5kg 12K020-1 ; 12K021-1 ; 12K022-1 tähistab nii tüüpi kui ka masina nimetust.

= 78dB(A) K= 2 dB(A) Helivõimsuse tase Max. Lw

= 80 dB(A) K= 2 dB(A) Teave müra ja vibratsiooni kohta Seadme mürataset kirjeldavad: kiiratav helirõhutase Lp

helivõimsuse tase Lw

(kus K on mõõtemääramatus). Käesolevas juhendis esitatud helirõhu tase Lp

ja helivõimsuse tase

Elektritoitega tooteid ei tohiks hävitada koos olmejäätmetega, vaid need tuleks viia asjakohastesse jäätmekäitluskohtadesse. Teabe saamiseks kõrvaldamise kohta võtke ühendust oma toote edasimüüja või kohaliku omavalitsusega. Elektri- ja elektroonikaseadmete jäätmed sisaldavad aineid, mis ei ole keskkonnasõbralikud. Ringlusse võtmata seadmed kujutavad endast potentsiaalset ohtu keskkonnale ja inimeste tervisele. "GTX Poland Spółka z ograniczoną odpowiedzialnością" Spółka komandytowa, mille registrijärgne asukoht on Varssavi, ul. Pograniczna 2/4 (edaspidi "GTX Poland ") teatab, et kõik autoriõigused käesoleva käsiraamatu (edaspidi "käsiraamat") sisule, sealhulgas muu hulgas. Kõik autoriõigused käesoleva käsiraamatu (edaspidi "käsiraamat") sisule, sealhulgas, kuid mitte ainult, selle tekstile, fotodele, diagrammidele, joonistele ning selle koostisele, kuuluvad eranditult GTX Poland'ile ja on õiguskaitse all vastavalt 4. veebruari 1994. aasta seadusele autoriõiguse ja sellega seotud õiguste kohta (s.o. Teataja 2006 nr 90, punkt 631, muudetud kujul). Kogu käsiraamatu ja selle üksikute elementide kopeerimine, töötlemine, avaldamine ja muutmine ärilistel eesmärkidel ilma GTX Poland'i kirjaliku nõusolekuta on rangelt keelatud ning võib kaasa tuua tsiviil- ja kriminaalvastutuse. EÜ vastavusdeklaratsioon Tootja: Sp. z o.o. Sp.k, 2/4 Pograniczna Street 02-285 Varssavi Toode: Kompressor Mudel: 12K020-1 Kaubanimi: NEO TOOLS Seerianumber: 00001 ÷ 99999 Eespool kirjeldatud toode vastab järgmistele dokumentidele: Masinadirektiiv 2006/42/EÜ Elektromagnetilise ühilduvuse direktiiv 2014/30/EL RoHS direktiiv 2011/65/EL, muudetud direktiiviga 2015/863/EL Müra direktiiv 2000/14/EÜ, muudetud direktiiviga 2005/88/EÜ Garanteeritud helivõimsuse tase LWA= 80 dB(A) Mõõdetud helivõimsuse tase LWA = 78,1 dB(A) K=1,99 dB(A) Ja vastab standardite nõuetele: EN 62841-1:2015; EN 1012-1:2010 EN IEC 61000-6-1:2019; EN IEC 61000-6-3:2021 EN IEC 63000:2018 2014/68/EL Käesolev deklaratsioon käsitleb ainult masinat sellisel kujul, nagu see on turule viidud, ja ei hõlma komponente lisab lõppkasutaja või teostab seda hiljem. Tehnilise toimiku koostamiseks volitatud ELi residendist isiku nimi ja aadress: Allkirjastatud järgmiste isikute nimel: GTX Poland Sp. z o.o. Sp.k. 2/4 Pograniczna tänav 02-285 Varssavi Paweł Kowalski Tehnilise dokumentatsiooni ametnik GTX teenus Varssavi, 2024-11-27 EÜ vastavusdeklaratsioon Tootja: Sp. z o.o. Sp.k, 2/4 Pograniczna Street 02-285 Varssavi Toode: Kompressor Mudel: 12K021-1 Kaubanimi: NEO TOOLS Seerianumber: 00001 ÷ 99999 Eespool kirjeldatud toode vastab järgmistele dokumentidele: Masinadirektiiv 2006/42/EÜ Elektromagnetilise ühilduvuse direktiiv 2014/30/EL RoHS direktiiv 2011/65/EL, muudetud direktiiviga 2015/863/EL Müra direktiiv 2000/14/EÜ, muudetud direktiiviga 2005/88/EÜ Garanteeritud helivõimsuse tase LWA= 80 dB(A) Mõõdetud helivõimsuse tase LWA = 78,1 dB(A) K=1,99 dB(A) Ja vastab standardite nõuetele: EN 62841-1:2015; EN 1012-1:2010 EN IEC 61000-6-1:2019; EN IEC 61000-6-3:2021 EN IEC 63000:2018 2014/68/EL Käesolev deklaratsioon käsitleb ainult masinat sellisel kujul, nagu see on turule viidud, ja ei hõlma komponente lisab lõppkasutaja või teostab seda hiljem. Tehnilise toimiku koostamiseks volitatud ELi residendist isiku nimi ja aadress: Allkirjastatud järgmiste isikute nimel: GTX Poland Sp. z o.o. Sp.k. 2/4 Pograniczna tänav 02-285 Varssavi Paweł Kowalski Tehnilise dokumentatsiooni ametnik GTX teenus Varssavi, 2024-11-27 EÜ vastavusdeklaratsioon Tootja: Sp. z o.o. Sp.k, 2/4 Pograniczna Street 02-285 Varssavi Toode: Kompressor Mudel: 12K022-1 Kaubanimi: NEO TOOLS Seerianumber: 00001 ÷ 99999 Eespool kirjeldatud toode vastab järgmistele dokumentidele: Masinadirektiiv 2006/42/EÜ Elektromagnetilise ühilduvuse direktiiv 2014/30/EL RoHS direktiiv 2011/65/EL, muudetud direktiiviga 2015/863/EL Müra direktiiv 2000/14/EÜ, muudetud direktiiviga 2005/88/EÜ Garanteeritud helivõimsuse tase LWA= 80 dB(A) Mõõdetud helivõimsuse tase LWA = 78,1 dB(A) K=1,99 dB(A) Ja vastab standardite nõuetele: EN 62841-1:2015; EN 1012-1:2010 EN IEC 61000-6-1:2019; EN IEC 61000-6-3:2021 EN IEC 63000:2018 2014/68/EL Käesolev deklaratsioon käsitleb ainult masinat sellisena, nagu see on turule viidud, ja ei hõlma komponente mida lõppkasutaja lisab või mida ta teostab hiljem. Tehnilise toimiku koostamiseks volitatud ELi residendist isiku nimi ja aadress: Allkirjastatud järgmiste isikute nimel: GTX Poland Sp. z o.o. Sp.k. 2/4 Pograniczna tänav 02-285 Varssavi Paweł Kowalski Tehnilise dokumentatsiooni ametnik GTX teenus71
