LIETOŠANAS INSTRUKCIJA 12K0221 NEO tools

12K020-1/12K021-1/12K022-1 IZLASIET LIETOŠANAS INSTRUKCIJU! Īpašu uzmanību pievērsiet drošības norādījumiem.

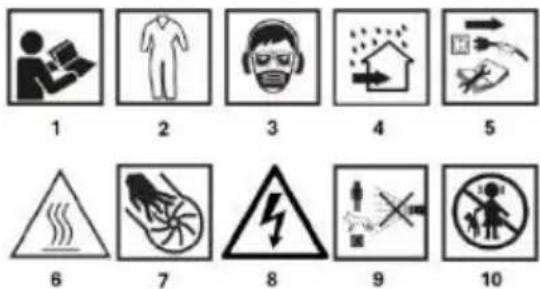

1.Izlasiet lietošanas instrukciju. 2.Valkājiet aizsargapģērbu. 3.Izmantojiet individuālos aizsardzības līdzekļus (aizsargbrilles, ausu aizsarglīdzekļus, putekļu masku). 4.Protect no lietus, izmantošanai iekštelpās 5.Atvienojiet pirms remonta (tehniskās apkopes). 6.Caution karstas virsmas. 7.Uzmanība var rīkoties bez brīdinājuma. 8.Caution elektriskās strāvas trieciena risks. 9.Nevirziet strūklu pret cilvēkiem, dzīvniekiem vai instalācijām, kas atrodas zem sprieguma. 10.Sargājiet bērnus no instrumenta.

MARĶĒJUMI UZ IERĪCES

RRRR - ražošanas gads MM - ražošanas mēnesis Y -papildu apzīmējums XXXXX -sērijas numurs NNN -papildu apzīmējums

Transportēšanas rokturis

Transportēšanas riteņi

Kondensāta izplūdes vārsts

Transportēšanas rokturis

• Pārbaudes atveri izmanto spiedtvertnes pārbaudei un tīrīšanai - to var veikt tikai pilnvarots servisa centrs. B attēls Apraksts

Tvertnes spiediena mērītājs

Kompresora ieslēgšanas spiediena mērītājs

Kompresors ieslēgts C attēls Apraksts

Kondensāta novadīšanas vārsts 12K020-1

Kondensāta novadīšanas vārsts 12K021-1

Kondensāta novadīšanas vārsts 12K022-1 D attēls Apraksts

Gaisa filtri 12K022-1 BRĪDINĀJUMS! INSTRUKCIJU NEIEVĒROŠANA UN DROŠĪBAS PASĀKUMU NEIEVĒROŠANA VAR IZRAISĪT PRODUKTA BOJĀJUMUS, NOPIETNUS IEVAINOJUMUS VAI PAT NĀVI. Ja transportēšanas vai izpakošanas laikā pamanāt jebkādus bojājumus, nekavējoties informējiet piegādātāju. NEPIEVIENOJIET LIETOŠANAI.

ĪPAŠIE LIETOŠANAS NOSACĪJUMI

Šis produkts ir paredzēts tikai lietošanai:

• saspiestā gaisa ražošana darbarīkiem. Kompresoru var izmantot krāsu smidzinātāju, pneiminstrumentu, smērvielu, pneimobrušeru, hermētiķu, smilšu strūklu, riepu un plastmasas rotaļlietu sūknēšanai, herbicīdu un insekticīdu izsmidzināšanai u. c. darbināšanai. Lielākajā daļā no šiem lietojumiem kompresors ir jānoregulē atbilstoši piederumu vai izmantoto preparātu ražotājam.

• Saskaņā ar attiecīgajiem aprakstiem un drošības norādījumiem šajā rokasgrāmatā, izstrādājums nav paredzēts lietošanai, kas nav aprakstīta šajā rokasgrāmatā.

• Ja prece tiek lietota citiem mērķiem, nevis tiem, kam tā ir paredzēta, vai ja tiek veiktas neatļautas modifikācijas, likumā noteiktā garantija un likumā noteiktā atbildība par defektiem, kā arī jebkura ražotāja atbildība zaudē spēku. Nepārslogojiet! Izstrādājumu izmantojiet tikai tādai jaudai, kādai tas ir paredzēts. Izstrādājums, kas paredzēts konkrētam mērķim, to veic labāk un drošāk nekā izstrādājums, kas veic līdzīgu funkciju. Tāpēc vienmēr izmantojiet nolūkam atbilstošu ierīci. Lūdzu, ņemiet vērā, ka mūsu izstrādājumi nav paredzēti komerciālai, mazumtirdzniecības vai rūpnieciskai lietošanai. Mēs neuzņemamies nekādu atbildību, ja izstrādājums tiek izmantots šādos vai līdzīgos apstākļos. Ja nepieciešams, ievērojiet vadlīnijas un tiesību aktus, lai novērstu iespējamus nelaimes gadījumus darba laikā. PIEZĪME! Nekad nelietojiet produktu, ja tas atrodas tuvu cilvēkiem, īpaši bērniem vai dzīvniekiem. Lietotājs ir atbildīgs par jebkādiem bojājumiem, kas nodarīti trešajām personām vai to īpašumam. Saglabājiet rokasgrāmatu un izmantojiet to, kad nepieciešama papildu informācija. Ja nesaprotat rokasgrāmatā sniegtos norādījumus, sazinieties ar izplatītāju. Ja izstrādājumu aizdodat citai personai, ir nepieciešams aizdot šo rokasgrāmatu kopā ar to.

Visam apkalpojošajam personālam jābūt pienācīgi apmācītam par ierīces lietošanu, ekspluatāciju un uzstādīšanu, kā arī īpaši informētam par aizliegtajām darbībām.

DROŠĪBAS INSTRUKCIJAS

BRĪDINĀJUMS! Brīdinājumu un norādījumu neievērošana var izraisīt elektriskās strāvas triecienu, ugunsgrēku un/vai nopietnus ievainojumus. Citu piederumu vai palīgierīču, kas nav norādītas instrukcijās, izmantošana var izraisīt traumas.

• Rūpīgi izlasiet rokasgrāmatu. Uzziniet, kā lietot šo izstrādājumu, kādi ir visi ierobežojumi un kādi apdraudējumi var būt saistīti ar tā lietošanu. Uzziniet, kā ātri apturēt izstrādājumu un izslēgt vadības ierīci.

• Esiet uzmanīgi darbā, koncentrējieties uz darbu un rīkojieties ar veselo saprātu.

• Ja produkts netiek lietots, tas jāuzglabā sausā un drošā vietā, bērniem nepieejamā vietā.

• Nekad neizvelciet kontaktdakšu no kontaktligzdas, velkot vadu. Aizsargājiet strāvas vadu no karstuma, taukiem un asām malām.

• Vienmēr atvienojiet izstrādājumu no strāvas avota pirms remonta, piederumu nomaiņas un tad, kad izstrādājums netiek lietots.

• Pieslēdzot kontaktligzdai, pārliecinieties, ka slēdzis ir pozīcijā "izslēgts". nospiests B8. attēls.

• Ja izstrādājumu izmanto ārpus telpām, izmantojiet tikai pagarinātāju, kas paredzēts izmantošanai ārpus telpām un ir attiecīgi marķēts.

• Pievērsiet uzmanību tam, ko darāt, koncentrējieties un domājiet saprātīgi, nestrādājiet ar izstrādājumu, ja esat noguris, alkohola, narkotiku vai medikamentu iespaidā.62

• Bojātie slēdži jānogādā pilnvarotā servisa centrā, lai tos nomainītu.

• Nelietojiet šo izstrādājumu, ja galvenais slēdzis neļauj to ieslēgt vai izslēgt.

• Šis izstrādājums ir izstrādāts saskaņā ar visām piemērojamām drošības prasībām un standartiem, kas uz to attiecas. Jebkādus remontdarbus drīkst veikt tikai kvalificēta persona un rezerves daļas jāaizstāj ar oriģinālajām, pretējā gadījumā lietotājs var nonākt nopietnās briesmās.

• Šis vārsts ir uzstādīts rūpnīcā, lai novērstu spiediena ķēdes, kompresora un motora bojājumus.

• Tas ir iestatīts rūpnīcā uz konkrētu robežu konkrētam modelim un regulējumam, un lietotājs to nekad nedrīkst mainīt, jo tas automātiski anulē garantiju.

• Gaisa slēdzis ir iestatīts rūpnīcā, lai nodrošinātu optimālu iekārtas darbību. Nekad nepārspīlējiet vai nenoņemiet šo slēdzi, jo pārmērīgs gaisa spiediens var izraisīt nopietnus iekārtas bojājumus vai traumas.

• Ja slēdzis ir ieslēgts, kompresors darbojas automātiski, kad ir pieslēgta strāva.

• Nekad nemēģiniet veikt regulēšanu, ja ir ieslēgts un/vai pievienots strāvas kabelis.

UZMANĪBA: SASPIESTAIS GAISS

• Ierīces saspiestais gaiss var saturēt oglekļa monoksīdu. Radītais gaiss nav piemērots elpošanai.

• Vienmēr lietojiet respiratoru, ja izsmidzināt krāsu vai strādājat putekļainos apstākļos.

• Saspiesta gaisa izmantošana var izraisīt putekļu un/vai daļiņu cirkulāciju - vienmēr lietojiet aizsargbrilles.

• Ja mašīna tiek izmantota uzliesmojošu vielu izsmidzināšanai, novietojiet to pret vēju un drošā attālumā.

• Nekad nemērciet smidzināšanas pistoli pret sevi, citiem cilvēkiem vai dzīvniekiem.

SASPIESTĀ GAISA SISTĒMA

• Pārmērīgs spiediens spiediena kontūrā var izraisīt sprādzienu vai plīsumu. Lai pasargātu no , ir iekļauta rūpnīcas iestatītā drošības vērtība. Šo vārstu nedrīkst noņemt, regulēt vai nomainīt.

• Nekādā gadījumā nedrīkst metināt, urbt vai pārveidot spiediena kontūra daļas.

• Ja kāds no iepriekš minētajiem nosacījumiem tiek mainīts vai pārkāpts, ražotāja garantija zaudē spēku. Lūdzu, ņemiet vērā, ka jebkuras rezerves daļas jāiegādājas ar tādām pašām specifikācijām kā oriģinālajam aprīkojumam. Lai saņemtu rezerves daļas vai specifikācijas, sazinieties ar pilnvaroto izplatītāju. ĀTRS SAVIENOJUMS Ja saspiestā gaisa savienojums noplūst, uzrāda dziļas korozijas pazīmes, mehāniskus bojājumus vai no tā izplūst gaiss, nekavējoties izslēdziet mašīnu un nododiet to apkopei pilnvarotā servisa centrā. Lietojot mašīnu ar bojātu uzgali, var plīst gaisa sprausla vai negaidīti noplūst augstspiediena gaiss, kā rezultātā var rasties letālas vai smagas traumas.

ELEKTRISKĀS PRASĪBAS

• Iekārta jāpievieno pareizi iezemētai kontaktligzdai.

• Nekad nelietojiet pie nominālā sprieguma, kas nav 220-240 V / 50 Hz. Ķēdei jābūt atbilstoši aizsargātai.

• Pieslēdziet tikai pie elektriskās ķēdes, kas aizsargāta ar strāvas aizsardzības ierīci, kuras atslēgšanās strāva nepārsniedz 30 mA.

AIZSARDZĪBAS LĪDZEKĻI

• Lietojiet aizsargbrilles! Strādājot ar ierīci, acīs var tikt izmesti svešķermeņi, kas var radīt nopietnus acu bojājumus. Parastas brilles nepietiekami aizsargā acis. Piemēram, korekcijas brilles vai saulesbrilles nenodrošina pietiekamu aizsardzību, jo tām nav speciāla aizsargstikla un tās nav pietiekami noslēgtas sānos. PIEZĪME: mašīna ir ļoti trokšņaina

• Lietojiet atbilstošus prettrokšņa aizsardzības līdzekļus! Troksnis var izraisīt dzirdes bojājumus vai tās zudumu. Darba laikā bieži izmantojiet pārtraukumus. Ierobežojiet trokšņa iedarbības dienas ilgumu.

• Aizsargaprīkojums, piemēram, pretputekļu maska vai ķivere, ko lieto piemērotos apstākļos, samazinās traumu skaitu, jo īpaši tad, ja apstrādes laikā rodas putekļi vai pastāv risks, ka galva var atsisties pret izvirzītiem vai zemiem šķēršļiem.

PROFILAKSE UN PIRMĀ PALĪDZĪBA

Piezīme: vienmēr ieteicams:

• Pieejams piemērots ugunsdzēšamais aparāts (sniega, pulvera).

• Pilnībā aprīkota pirmās palīdzības aptieciņa, kas ir viegli pieejama apkalpotājam un operatoram.

• mobilais tālrunis vai cita ierīce, lai ātri izsauktu neatliekamās palīdzības dienestus. Sabiedrotais pārzina pirmās palīdzības sniegšanas principus. Pavadoņam ir jāievēro drošs attālums no darba zonas un vienmēr jābūt redzamam! Traumu gadījumā vienmēr ievērojiet pirmās palīdzības sniegšanas noteikumus.

• Elektrotraumu gadījumā vairāk nekā citur jāuzsver drošība un glābēju riska novēršana. Ievainotā persona parasti paliek kontaktā ar elektroiekārtu (traumas avotu), jo to izraisa muskuļu spazmas. Šajā gadījumā notiek traumatisks process. Tāpēc ir nepieciešams PĒCĒL izslēgt elektroapgādi ar jebkādiem iespējamiem līdzekļiem. Pēc tam izsaukt ĀMbulanci vai citu profesionālu dienestu. UGUNSGRĒKA GADĪJUMĀ:

• Ja motors sāk dūmot vai no tā sāk izdalīties dūmi, izslēdziet izstrādājumu, atvienojiet strāvas padevi un dodieties uz drošu vietu.

• Ugunsgrēka dzēšanai izmantojiet piemērotu ugunsdzēšamo aparātu (CO2, sauso pulveri, halotronu).

• NEPANSĒTIES. Panika var radīt vēl lielāku kaitējumu.

Pat tad, ja izstrādājums tiek lietots saskaņā ar instrukcijām, nav iespējams novērst visus riskus, kas saistīti ar tā lietošanu. Izstrādājuma konstrukcijas dēļ var rasties šādi apdraudējumi:

• Elektroapdraudējums, ko rada pieskaršanās augstsprieguma detaļām (tiešs kontakts) vai detaļām, kuras ir pakļautas augstspriegumam produkta bojājuma rezultātā (netiešs kontakts).

• Siltuma briesmas, kas var izraisīt apdegumus vai citus ievainojumus, jo iespējama saskare ar augstas temperatūras priekšmetiem vai materiāliem, tostarp avotiem.

• Bīstamība, ko rada saskare ar kaitīgiem šķidrumiem, gāzēm, miglām, dūmiem un putekļiem vai to ieelpošana.

• Bīstamība, kas rodas, neievērojot izstrādājuma dizaina ergonomiskos principus, piemēram, bīstamība, ko rada neveselīga ķermeņa pozīcija vai pārmērīga slodze un cilvēka roku/delnu anatomijas nedabiskā daba, ir saistīta ar roktura konstrukciju, izstrādājuma līdzsvaru.

• Bīstamība, ko rada neparedzēta iedarbināšana, neparedzēts motora ātruma pārsniegums, ko izraisa vadības sistēmas defekts / atteice, ir saistīta ar roktura un piedziņas novietojuma defektiem.

• Bīstamība, kas saistīta ar nespēju apturēt izstrādājumu vislabākajos apstākļos, ir saistīta ar roktura stabilitāti un izstrādājuma novietojumu ārpus motora.

• Produkta kontroles sistēmas kļūmes bīstamība ir saistīta ar roktura izturību, ņēmēju izvietojumu un marķējumu.

• briesmas, ko rada šaujoši priekšmeti vai šļakatojoši šķidrumi.

• Mehānisks apdraudējums griešanas un noraidīšanas dēļ.

• Risks, ka troksnis var izraisīt dzirdes zudumu (kurlumu) un citus fizioloģiskus traucējumus (piemēram, līdzsvara zudumu, samaņas zudumu). Vibrācijas risks (izraisa asinsvadu un neiroloģiskus plaukstas-rokas sistēmas bojājumus, piemēram, tā saukto "balto pirkstu slimību").

Izstrādājums rada ļoti zemas intensitātes elektromagnētisko lauku. Šis lauks var traucēt dažu elektrokardiostimulatoru darbību. Lai samazinātu nopietnu vai letālu traumu risku, cilvēkiem ar elektrokardiostimulatoriem jākonsultējas ar ārstu. Ja nav aizsardzības pret pārspriegumu, lietotājam jānodrošina, ka strāvas ķēdē ir uzstādīta pārsprieguma aizsardzības ierīce. Tai jāatbilst EN60204-1 prasībām. Lūdziet padomu savam elektriķim. Neizmantojiet šo kompresoru sprādzienbīstamā vidē: pastāv nopietnu nelaimes gadījumu un ugunsgrēka risks. Aukstās palaišanas laikā var rasties augsta eļļas viskozitāte, aizsērējuši eļļas filtri vai vārstu atteice var izraisīt eļļas izsalkumu; Kompresora darbības laikā atverēm jābūt aizvērtām. Noteikt, kad kompresors tiek automātiski vai attālināti vadīts. Veiciet nepieciešamos pasākumus, lai novērstu automātisku iedarbināšanu vai attālinātu iedarbināšanu, kad kompresors tiek apkopots, apkopots vai pārbaudīts: bloķējiet galveno elektrības atvienotāju. risks, ka izplūdes cauruļvadā var veidoties kokss, kas var izraisīt ugunsgrēku vai sprādzienu. Apstrādāto gāzu koncentrācija, kas var izspiest elpošanas gaisu, jāuztur pieņemamā līmenī. Lietotājam jāiepazīstas ar standartu EN 12021 par pieļaujamo piesārņotāju līmeni elpošanas gaisā. Pirms kompresora nodošanas ekspluatācijā kompresora radīto šķidrumu attīrīšanai ir nepieciešami separatori, uztvērēji un evakuācijas ierīces, jo kompresors netiek piegādāts; DISCOVERY

• Pēc izstrādājuma izkraušanas no kastes rūpīgi pārbaudiet visas detaļas.

• Neizmetiet iepakojuma materiālus, pirms neesat rūpīgi pārbaudījis, vai tie nav palikuši produkta sastāvā.

• Neatstājiet iepakojuma daļas (plastmasas maisiņus, papīra saspraudes utt.) bērniem pieejamā vietā, jo tās var būt potenciāls apdraudējuma avots. Pastāv norīšanas vai nosmakšanas risks!

• Ja pārvadāšanas vai izpakošanas laikā pamanāt bojājumus, nekavējoties informējiet piegādātāju. Neizmantojiet izstrādājumu!

• Iesakām saglabāt iepakojumu turpmākai lietošanai. Turpiniet pārstrādāt vai utilizēt iepakojuma materiālus saskaņā ar spēkā esošajiem tiesību aktiem. Sašķirojiet atsevišķas iepakojuma daļas pēc materiāla un nogādājiet tās attiecīgajos savākšanas punktos. Lai iegūtu plašāku informāciju, sazinieties ar vietējo administrāciju. Pārvadāšanas laikā iepakojumā var atdalīties stiprinājumi. KOMPLEKTA SATURS Novietojiet kompresoru tīrā, sausā un labi vēdināmā vietā. Kompresoru novietojiet 12 līdz 18 cm attālumā no sienas vai cita šķēršļa, kas varētu traucēt gaisa plūsmu caur ventilatoru. Novietojiet kompresoru uz stabilas, horizontālas virsmas. Kompresors ir konstruēts ar siltuma izkliedēšanas ribām, lai nodrošinātu pareizu dzesēšanu. Uzturiet ribas un citas daļas, kas uzkrāj putekļus vai netīrumus, tīras. Tīrs kompresors darbojas vēsāk un nodrošina ilgāku darbību. Nenovietojiet uz kompresora lupatas, traukus vai citus materiālus. Iestatiet maksimālo spiedienu un pieslēdziet kompresoru strāvas padevei. Kad ir sasniegts maksimālais spiediens, izslēdziet kompresoru, kas darbojas pareizi, un pārbaudiet, vai nav noplūdes. Ja tiek konstatēta gaisa noplūde, atlaidiet spiedienu no gaisa sprauslas un pirms turpmākas lietošanas kompresoru pārbaudiet un salabojiet pilnvarotā servisa centrā. UZMANĪBU: Nekad nelietojiet kompresoru ar saspiestā gaisa noplūdi! Pārvietojiet mašīnu, tikai paceļot rokturi, nekādā gadījumā nevelciet par pievienotajām šļūtenēm un kabeļiem. BRĪDINĀJUMS PAR SAGATAVOŠANOS DARBAM! Lietojot kompresoru, vienmēr uzglabājiet un transportējiet darba stāvoklī (stāvot, atbalstot kājas un riteņus uz līdzenas, cietas virsmas - tvertne nolaista uz leju un kompresora motors pacelts uz augšu). Kompresori nekad nedrīkst sasvērties otrādi! GAISA ŠĻŪTENES SAVIENOŠANA UN ATVIENOŠANA Mašīna ir aprīkota ar ātrās savienošanas savienotāju gaisa šļūtenes pieslēgšanai.

• Saspiestā gaisa izmantošanai dažādiem paredzētajiem mērķiem (piepūšana, pneimatiskie instrumenti, krāsošana, mazgāšana tikai ar mazgāšanas līdzekļiem uz ūdens bāzes u. c.) ir jāzina un jāievēro katram atsevišķam lietojumam noteiktie noteikumi.

• Pirms tehniskās apkopes veikšanas, instrumentu vai piederumu pievienošanas vienmēr iztukšojiet spiedienu no tvertnes. Savienojot pneimatisko instrumentu ar kompresora piegādāto saspiestā gaisa šļūteni, obligāti jāpārtrauc gaisa plūsma no šļūtenes. Gaisa plūsmas pārtraukšana no šļūtenes ir obligāta.

SPIEDIENA ŠĻŪTENES SAVIENOJUMS

• Pievienojiet spiediena šļūteni ātrās atbrīvošanas savienotājai B7. attēls.

• Ievietojiet gaisa padeves caurules savienotāju ātrdarbīgajā savienojumā, 1. attēls. B7.

• Pavelciet atloku atpakaļ pret spiediena mērītāju.

• Izvelciet gaisa vadu savienotāju un atbrīvojiet atloku.

DARBA SPIEDIENA IESTATĪŠANA

Iestatīto darba spiedienu var nolasīt uz manometra B6. attēls. Pagrieziet regulatoru B5. att. saskaņā ar bultiņām, lai palielinātu vai samazinātu spiedienu, pie kura kompresors ieslēdzas. Samazinot spiedienu, manometra rādītāja rādītāja izmaiņas notiek tikai pēc daļējas gaisa samazināšanas. UZMANĪBU! Nekad nepārsniedziet pievienotās ierīces maksimālo darba spiediena līmeni. Nepievelciet fiksācijas uzgriezni ar pārmērīgu spēku.

KOMPRESORA IZMANTOŠANA

Pirms ierīces lietošanas uzmanīgi izlasiet turpmāk norādītos soļus: Pirms tehniskās apkopes veikšanas, instrumentu vai piederumu pievienošanas vienmēr iztukšojiet spiedienu no tvertnes.

• Pārbaudiet, vai skrūves un uzgriežņi ir stingri pievilkti.

• Pārbaudiet, vai no gaisa tvertnes ir izvadīts kondensāts un vai ir aizvērts iztukšošanas aizbāzni.

• Pārbaudiet drošības ventilācijas atveres, gaisa tvertnes un visu spiediena piederumu stāvokli.

• Ja gaisa filtrs ir netīrs, nomainiet vai iztīriet to.

• Lai iedarbinātu ierīci, pavelciet slēdzi att. B1 uz augšu. Slēdzis būs ieslēgtā stāvoklī, attēls. B9

• Lai izslēgtu kompresoru, nospiediet slēdža fig. B1. Slēdzis būs pozīcijā OFF (izslēgts). attēls. B8

3. ja gaisa tvertnē ir labs spiediens, mašīna automātiski izslēdzas.

4. ja spiediens ir pārāk zems, ierīce ieslēdzas automātiski.

Kad esat pabeidzis darbu, vienmēr izslēdziet mašīnu. Atveriet tvertnes ventilācijas atveri, atgaisojiet un izvadiet uzkrājušos kondensātu. UZMANĪBA APKOPEI UN UZGLABĀŠANAI! Vismaz reizi gadā mašīnu jāpārbauda un jānoregulē kvalificētam personālam pilnvarotā servisa centrā, lai pārliecinātos, ka tā darbojas pareizi. Pareiza apkope ir būtiska drošai, ekonomiskai un bezrūpīgai mašīnas darbībai. Tehniskās apkopes norādījumu un piesardzības pasākumu neievērošana var izraisīt nopietnus ievainojumus vai nāvi. Vienmēr ievērojiet šajā rokasgrāmatā minētās procedūras, piesardzības pasākumus, ieteicamo apkopi un ieteicamās pārbaudes.

Pirms jebkādu darbu veikšanas ar mašīnu (apkope, pārbaude, piederumu nomaiņa, apkope) vai pirms tās uzglabāšanas VISSPĀRSTĀVIEN izslēdziet motoru, pagaidiet, kamēr visas kustīgās daļas apstājas, un ļaujiet mašīnai atdzist. Nodrošiniet motoru pret nejaušu iedarbināšanu (atvienojiet strāvas padevi no elektrotīkla). Pirms tehniskās apkopes veikšanas, darbarīku vai piederumu pieslēgšanas VISSPĀRSTĀVIEN iztukšojiet spiedienu no gaisa šļūtenes un tvertnes.64 Atvienojiet kompresoru no elektrotīkla. Nekad nepievienojiet vai neatvienojiet instrumentu tehniskās apkopes laikā.

• Vienmēr pārliecinieties, ka visi uzgriežņi un skrūves ir stingri pievilktas, un pārliecinieties, ka mašīna ir darba kārtībā.

• Uzturiet mašīnu labā stāvoklī, nepieciešamības gadījumā nomainiet uz mašīnas esošās brīdinājuma un instrukciju uzlīmes.

• Vienmēr pārliecinieties, ka ventilācijas atverēs nav gružu.

• Drošības apsvērumu dēļ nomainiet nolietotās vai bojātās detaļas. Izmantojiet tikai oriģinālās rezerves daļas un piederumus. Daļas, kas nav pārbaudītas un apstiprinātas no iekārtas ražotāja puses, var radīt neparedzētus bojājumus.

• Remonta un tehniskās apkopes darbus, kas nav aprakstīti šajā nodaļā un kas ir sarežģītāki vai kam nepieciešami īpaši instrumenti, uzticiet mūsu pilnvarotajam servisa centram. KONDENSĀTA NOVADĪŠANA NO GAISA REZERVUĀRA. Pēc katras lietošanas reizes no tvertnes ir jāiztukšo kondensāts. Kondensāts, kas veidojas tvertnē gaisa mitruma dēļ, periodiski (vai pēc tam, kad darbs ir pabeigts ilgāk nekā stundu) ir jāiztukšo. Tas tiek darīts, lai aizsargātu tvertni no rūsas un neierobežotu tās ietilpību.

• Drenāža jāveic ar spiedienu, kas nepārsniedz. 1 -2 bāriem.

• Nogrieziet tvertni līdz zemākajam iespējamajam iztukšošanas atveres stāvoklim, kas atrodas tvertnes apakšdaļā, C1 (12K020-

1) vai C2/3 (12K021-1/12K022-1).

• Uzmanīgi atskrūvējiet skrūvi; gaisa spiediens izspiedīs kondensātu no tvertnes.

• Kad tvertnē ir tikai tīrs gaiss, pagrieziet un pievelciet skrūvi.

DROŠĪBAS VĀRSTA VADĪBA

• Pirms katras lietošanas reizes pārbaudiet drošības vārsta stāvokli.

• Pārliecinieties, ka testa laikā tvertne ir tukša. Spiediena mērītājam B4 attēlā jāparāda 0 bāru.

GAISA FILTRA TĪRĪŠANA

• Atskrūvējiet filtra vāciņu D1 (12K020-1) vai D2/3 (12K021- 1/12K022-1).

• Noņemiet gaisa filtra vāciņu.

• Izņemiet filtra kārtridžu.

• Lai noņemtu netīrumus, viegli piesitiet filtru pret cietu virsmu. Nekad nemēģiniet netīrumus notīrīt ar suku, jo suku tīrīšana var piespiest netīrumus iekļūt šķiedrā. Ja filtrs ir pārmērīgi netīrs, nomainiet to pret jaunu.

TEHNISKĀS APKOPES TABULA

Pirms katras lietošanas Iztukšojiet kondensātu no tvertnes Pārbaudiet, vai nav neparastu skaņu vai vibrāciju Pārliecinieties, ka visi uzgriežņi un skrūves ir pievilktas. Ik pēc 10 darbības stundām Gaisa filtra tīrīšana Katru 40h darbības laiku Pārbaudiet, vai gaisa sistēmā nav noplūdes, izmantojot ziepjūdeni. Tehniskā apkope jāveic biežāk, ja kompresors tiek lietots netālu no krāsas izsmidzināšanas darbiem vai putekļainā vidē. Visu pārējo apkopi un remontu drīkst veikt tikai mūsu servisa pārstāvis.

• Pēc katras lietošanas reizes mašīnu rūpīgi notīriet.

• Neļaujiet rokturiem nosmērēties ar eļļu vai taukiem. Tīriet rokturi ar mitru drānu un ziepēm. Tīrīšanai nekad nelietojiet agresīvus mazgāšanas līdzekļus vai šķīdinātājus. Tas var radīt neatgriezeniskus izstrādājuma bojājumus. Plastmasas detaļas var sabojāt ar ķīmiskām vielām.

• Noslaukiet produktu ar nedaudz samitrinātu drānu vai suku.

• Notīriet ierīces korpusu, īpaši ventilācijas atveres. GLABĀŠANA

• Uzglabājiet ierīci bērniem nepieejamā vietā.

• Izslēdziet dzinēju un izņemiet kontaktdakšu no kontaktligzdas, ja mašīna netiek lietota.

• Pārbaudiet, vai izejas spiediens ir nulle (0) psi, pilnībā pagriežot regulatora pogu, lai pilnībā samazinātu izejas gaisa spiedienu.

• Noņemiet pneimatisko instrumentu vai piederumu.

• Ļaujiet mašīnai atdzist. Iztukšojiet gaisa tvertni, atverot iztukšošanas vārstu tvertnes apakšā. - Neglabājiet mašīnu ilgstoši tiešos saules staros.

• Drošībai nomainiet nolietotās vai bojātās detaļas.

• Uzglabājiet ierīci tīrā, sausā, tumšā un no sala pasargātā vietā, pasargātā no putekļiem un bērniem nepieejamā vietā. Optimālā glabāšanas temperatūra ir no 5°C līdz 30°C.

• Ja iespējams, uzglabāšanai izmantojiet oriģinālo iepakojumu.

• Pārsedziet kompresoru ar piemērotu aizsargpārklājumu, kas nesatur mitrumu. Neizmantojiet plastmasas loksni kā putekļu pārsegu. Neporains pārsegs aizturēs mitrumu ap iekārtu, veicinot rūsēšanu un koroziju. TRANSPORTS Izslēdziet dzinēju un izņemiet kontaktdakšu no kontaktligzdas. Pārvadājot mašīnu, jāuzmanās, lai tā netiktu nomesta vai citādi satricināta. Pārvadājot mašīnu, nostipriniet to, lai novērstu tās slīdēšanu un apgāšanos. Nenovietojiet uz mašīnas nekādus priekšmetus.

Mašīnas darbības traucējumi, kuru novēršanai nepieciešama nopietna iejaukšanās, vienmēr jānovērš specializētā darbnīcā. Neatļauta iejaukšanās var radīt bojājumus. Ja jūs nevarat novērst traucējumus ar šeit aprakstītajiem līdzekļiem, sazinieties ar autorizētu servisa centru. Problēma Iespējamais cēlonis Korektīvi pasākumi Kompresors nesākas Galvenās strāvas padeves traucējumi. Pieslēgšana elektrotīklam. Pārkaršana. Pārbaudiet pārpūstā drošinātāja / slēdža iemeslu. Nomainiet vai atiestatiet Sazinieties ar pilnvaroto servisa centru Pagaidiet, līdz motors atdziest Spiediens ir pārāk zems Gaisa noplūde drošības vārstā. Aizsprostojies gaisa filtrs. Bojāts pretvārsts. Pārbaudiet vārstu manuāli, velkot gredzenus. Ja tas tā ir, vārsts ir jānomaina pilnvarotā servisa centrā. Vajadzības gadījumā iztīriet vai nomainiet. Atpakaļgaitas vārstu nomainiet pilnvarotā servisa centrā. pakalpojums Drošības vārsta atbrīvošana Bojāts spiediena slēdzis vai nepareiza regulēšana Pārbaudiet, vai regulēšana ir pareiza un problēma ir novērsta , nomainiet spiediena slēdzi pilnvarotā servisa centrā. TEHNISKIE DATI

12K020 12K021 12K022 Parametrs Vērtība Vērtība Vērtība Barošanas spriegums

220-240 V MAIŅSTRĀVA

Piegādes biežums 50 Hz Darbības režīms S165 Nominālā motora jauda 550W 750W 1100W Motora ātrums 1450 min

Maksimālais spiediens 8 bāri Izslēgšanas spiediens 8 bāri Tvertnes tilpums 12l 24l 50l Veiktspēja 95 l/min 125 l/min

l/min Aizsardzības pakāpe IP X0 Masu 15 kg 21 kg 36,5 kg 12K020-1 ; 12K020-1 ; 12K021-1 ; 12K022-1 norāda gan tipa, gan mašīnas apzīmējumu.

TROKŠŅA UN VIBRĀCIJAS DATI

Skaņas spiediena līmenis

= 80 dB(A) K= 2 dB(A) Informācija par troksni un vibrāciju Iekārtas trokšņa emisijas līmeni raksturo: emitētais skaņas spiediena līmenis Lp

un skaņas jaudas līmenis Lw

(kur K ir mērījumu nenoteiktība). Šajā instrukcijā norādītais skaņas spiediena līmenis Lp

un skaņas jaudas līmenis Lw

tika mērīts saskaņā ar EN 1012-1.

Ar elektroenerģiju darbināmus izstrādājumus nedrīkst izmest kopā ar sadzīves atkritumiem, bet tie jānogādā atbilstošās utilizācijas vietās. Lai iegūtu informāciju par utilizāciju, sazinieties ar sava izstrādājuma izplatītāju vai vietējo iestādi. Elektrisko un elektronisko iekārtu atkritumi satur vielas, kas nav videi draudzīgas. Nepārstrādātas iekārtas rada potenciālu risku videi un cilvēku veselībai. "GTX Poland Spółka z ierobežoną odpowiedzialnością" Spółka komandytowa ar juridisko adresi Varšavā, ul. Pograniczna 2/4 (turpmāk tekstā - "GTX Poland ") informē, ka visas autortiesības uz šīs rokasgrāmatas (turpmāk tekstā - "Rokasgrāmata") saturu, tai skaitā, cita starpā. Visas autortiesības uz šīs rokasgrāmatas (turpmāk tekstā - "Rokasgrāmata") saturu, tostarp, bet ne tikai uz tās tekstu, fotogrāfijām, diagrammām, zīmējumiem, kā arī uz tās kompozīciju, pieder tikai un vienīgi GTX Poland un ir pakļautas tiesiskai aizsardzībai saskaņā ar 1994. gada 4. februāra Likumu par autortiesībām un blakustiesībām (t. i., 2006. gada Likumu Vēstnesī Nr. 90, 631. punkts ar grozījumiem). Visas Rokasgrāmatas, kā arī tās atsevišķu elementu kopēšana, apstrāde, publicēšana, pārveidošana komerciālos nolūkos bez GTX Poland rakstiskas piekrišanas ir stingri aizliegta un var novest pie civiltiesiskās un kriminālatbildības. EK atbilstības deklarācija Ražotājs: z o.o. Sp.k. Sp.k, Pograniczna iela 2/4 02-285 Varšava Izstrādājums: Kompresors Modelis: 12K020-1 Tirdzniecības nosaukums: NEO TOOLS Sērijas numurs: 00001 ÷ 99999 Iepriekš aprakstītais izstrādājums atbilst šādiem dokumentiem: Mašīnu direktīva 2006/42/EK Elektromagnētiskās saderības direktīva 2014/30/ES RoHS direktīva 2011/65/ES, kurā grozījumi izdarīti ar Direktīvu 2015/863/ES Trokšņa emisijas direktīva 2000/14/EK, kurā grozījumi izdarīti ar Direktīvu 2005/88/EK Garantētais skaņas jaudas līmenis LWA = 80 dB(A) Izmērītais skaņas jaudas līmenis LWA = 78,1 dB(A) K=1,99 dB(A) Un atbilst standartu prasībām: EN 62841-1:2015; EN 1012-1:2010 EN IEC 61000-6-1:2019; EN IEC 61000-6-3:2021 EN IEC 63000:2018 2014/68/ES Šī deklarācija attiecas tikai uz tirgū laistajām mašīnām, un tā neattiecas uz sastāvdaļām. pievieno galalietotājs vai veic vēlāk. Tās ES rezidējošās personas vārds, uzvārds un adrese, kura ir pilnvarota sagatavot tehnisko dokumentāciju: Parakstīts uzņēmuma vārdā: GTX Poland Sp. z o.o. Sp.k. Pograniczna iela 2/4 02-285 Varšava Paweł Kowalski Tehniskās dokumentācijas speciālists GTX dienests Varšava, 2024-11-27 EK atbilstības deklarācija Ražotājs: z o.o. Sp.k. Sp.k, Pograniczna iela 2/4 02-285 Varšava Izstrādājums: Kompresors Modelis: 12K021-1 Tirdzniecības nosaukums: NEO TOOLS Sērijas numurs: 00001 ÷ 99999 Iepriekš aprakstītais izstrādājums atbilst šādiem dokumentiem: Mašīnu direktīva 2006/42/EK Elektromagnētiskās saderības direktīva 2014/30/ES RoHS direktīva 2011/65/ES, kurā grozījumi izdarīti ar Direktīvu 2015/863/ES Trokšņa emisijas direktīva 2000/14/EK, kurā grozījumi izdarīti ar Direktīvu 2005/88/EK Garantētais skaņas jaudas līmenis LWA = 80 dB(A) Izmērītais skaņas jaudas līmenis LWA = 78,1 dB(A) K=1,99 dB(A) Un atbilst standartu prasībām: EN 62841-1:2015; EN 1012-1:2010 EN IEC 61000-6-1:2019; EN IEC 61000-6-3:2021 EN IEC 63000:2018 2014/68/ES Šī deklarācija attiecas tikai uz tirgū laistajām mašīnām, un tā neattiecas uz sastāvdaļām. pievieno galalietotājs vai vēlāk veic pats lietotājs. Tās ES rezidējošās personas vārds, uzvārds un adrese, kura ir pilnvarota sagatavot tehnisko dokumentāciju: Parakstīts uzņēmuma vārdā: GTX Poland Sp. z o.o. Sp.k. Pograniczna iela 2/4 02-285 Varšava Paweł Kowalski Tehniskās dokumentācijas speciālists GTX dienests Varšava, 2024-11-27 EK atbilstības deklarācija Ražotājs: z o.o. Sp.k. Sp.k, Pograniczna iela 2/4 02-285 Varšava Izstrādājums: Kompresors Modelis: 12K022-1 Tirdzniecības nosaukums: NEO TOOLS Sērijas numurs: 00001 ÷ 99999 Iepriekš aprakstītais izstrādājums atbilst šādiem dokumentiem: Mašīnu direktīva 2006/42/EK Elektromagnētiskās saderības direktīva 2014/30/ES RoHS direktīva 2011/65/ES, kurā grozījumi izdarīti ar Direktīvu 2015/863/ES Trokšņa emisijas direktīva 2000/14/EK, kurā grozījumi izdarīti ar Direktīvu 2005/88/EK Garantētais skaņas jaudas līmenis LWA = 80 dB(A) Izmērītais skaņas jaudas līmenis LWA = 78,1 dB(A) K=1,99 dB(A) Un atbilst standartu prasībām: EN 62841-1:2015; EN 1012-1:2010 EN IEC 61000-6-1:2019; EN IEC 61000-6-3:2021 EN IEC 63000:2018 2014/68/ES Šī deklarācija attiecas tikai uz tirgū laistajām mašīnām, un tā neattiecas uz sastāvdaļām. pievieno galalietotājs vai vēlāk veic pats lietotājs. Tās ES rezidējošās personas vārds, uzvārds un adrese, kura ir pilnvarota sagatavot tehnisko dokumentāciju: Parakstīts uzņēmuma vārdā: GTX Poland Sp. z o.o. Sp.k.66 Pograniczna iela 2/4 02-285 Varšava Paweł Kowalski Tehniskās dokumentācijas speciālists GTX dienests Varšava, 2024-11-27 EESTI (EE)
