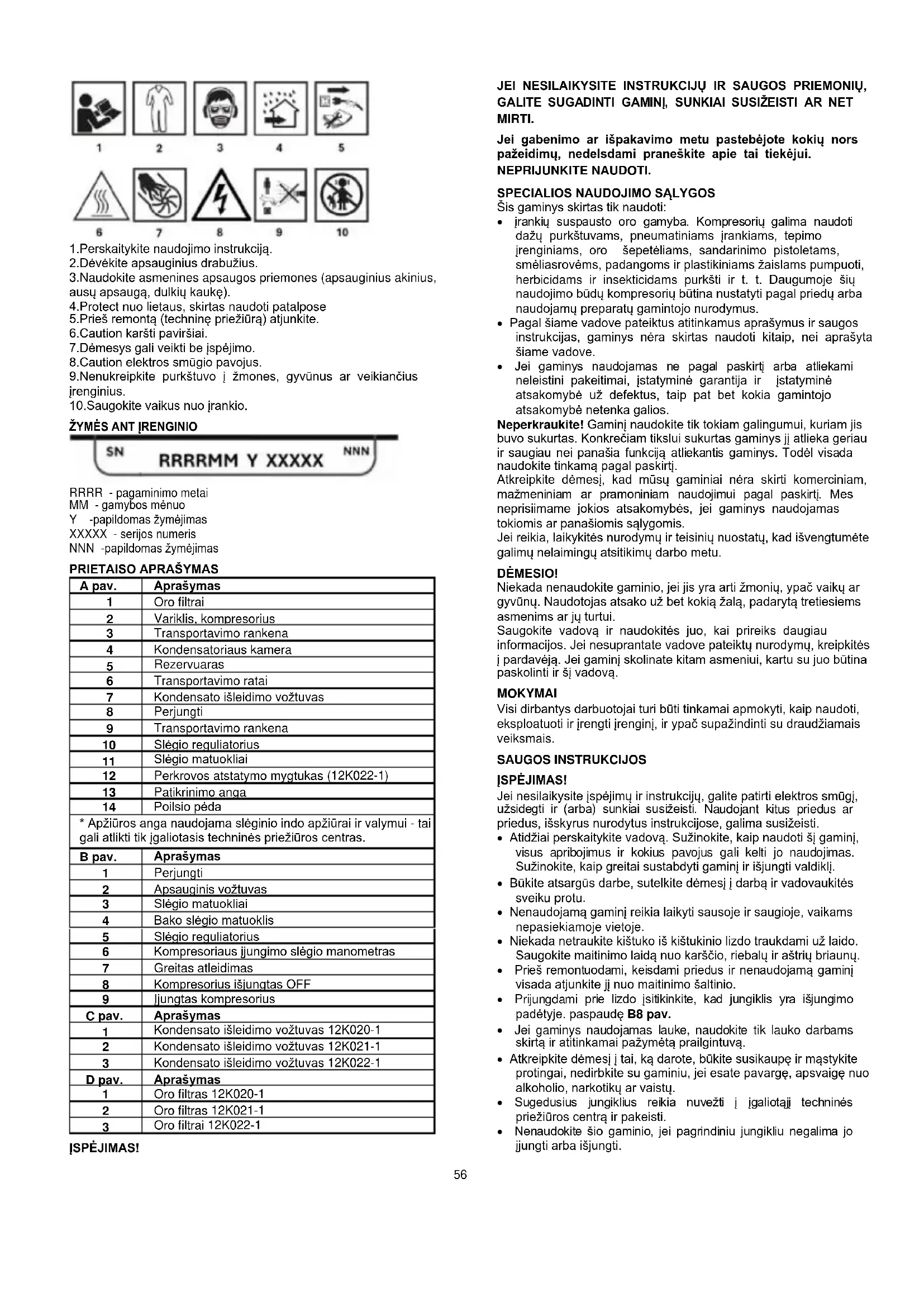

NAUDOJIMO INSTRUKCIJA 12K0221 NEO tools

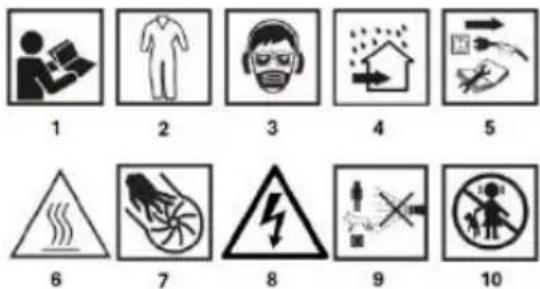

1.Perskaitykite naudojimo instrukciją. 2.Dėvėkite apsauginius drabužius. 3.Naudokite asmenines apsaugos priemones (apsauginius akinius, ausų apsaugą, dulkių kaukę). 4.Protect nuo lietaus, skirtas naudoti patalpose 5.Prieš remontą (techninę priežiūrą) atjunkite. 6.Caution karšti paviršiai. 7.Dėmesys gali veikti be įspėjimo. 8.Caution elektros smūgio pavojus. 9.Nenukreipkite purkštuvo į žmones, gyvūnus ar veikiančius įrenginius. 10.Saugokite vaikus nuo įrankio.

RRRR - pagaminimo metai MM - gamybos mėnuo Y -papildomas žymėjimas XXXXX - serijos numeris NNN -papildomas žymėjimas

Kondensato išleidimo vožtuvas

• Apžiūros anga naudojama slėginio indo apžiūrai ir valymui - tai gali atlikti tik įgaliotasis techninės priežiūros centras. B pav. Aprašymas

Bako slėgio matuoklis

Kompresoriaus įjungimo slėgio manometras

Kompresorius išjungtas OFF

Įjungtas kompresorius C pav. Aprašymas

Kondensato išleidimo vožtuvas 12K022-1 D pav. Aprašymas

Oro filtrai 12K022-1 ĮSPĖJIMAS! JEI NESILAIKYSITE INSTRUKCIJŲ IR SAUGOS PRIEMONIŲ, GALITE SUGADINTI GAMINĮ, SUNKIAI SUSIŽEISTI AR NET MIRTI. Jei gabenimo ar išpakavimo metu pastebėjote kokių nors pažeidimų, nedelsdami praneškite apie tai tiekėjui. NEPRIJUNKITE NAUDOTI.

SPECIALIOS NAUDOJIMO SĄLYGOS

Šis gaminys skirtas tik naudoti:

• įrankių suspausto oro gamyba. Kompresorių galima naudoti dažų purkštuvams, pneumatiniams įrankiams, tepimo įrenginiams, oro šepetėliams, sandarinimo pistoletams, smėliasrovėms, padangoms ir plastikiniams žaislams pumpuoti, herbicidams ir insekticidams purkšti ir t. t. Daugumoje šių naudojimo būdų kompresorių būtina nustatyti pagal priedų arba naudojamų preparatų gamintojo nurodymus.

• Pagal šiame vadove pateiktus atitinkamus aprašymus ir saugos instrukcijas, gaminys nėra skirtas naudoti kitaip, nei aprašyta šiame vadove.

• Jei gaminys naudojamas ne pagal paskirtį arba atliekami neleistini pakeitimai, įstatyminė garantija ir įstatyminė atsakomybė už defektus, taip pat bet kokia gamintojo atsakomybė netenka galios. Neperkraukite! Gaminį naudokite tik tokiam galingumui, kuriam jis buvo sukurtas. Konkrečiam tikslui sukurtas gaminys jį atlieka geriau ir saugiau nei panašia funkciją atliekantis gaminys. Todėl visada naudokite tinkamą pagal paskirtį. Atkreipkite dėmesį, kad mūsų gaminiai nėra skirti komerciniam, mažmeniniam ar pramoniniam naudojimui pagal paskirtį. Mes neprisiimame jokios atsakomybės, jei gaminys naudojamas tokiomis ar panašiomis sąlygomis. Jei reikia, laikykitės nurodymų ir teisinių nuostatų, kad išvengtumėte galimų nelaimingų atsitikimų darbo metu. DĖMESIO! Niekada nenaudokite gaminio, jei jis yra arti žmonių, ypač vaikų ar gyvūnų. Naudotojas atsako už bet kokią žalą, padarytą tretiesiems asmenims ar jų turtui. Saugokite vadovą ir naudokitės juo, kai prireiks daugiau informacijos. Jei nesuprantate vadove pateiktų nurodymų, kreipkitės į pardavėją. Jei gaminį skolinate kitam asmeniui, kartu su juo būtina paskolinti ir šį vadovą. MOKYMAI Visi dirbantys darbuotojai turi būti tinkamai apmokyti, kaip naudoti, eksploatuoti ir įrengti įrenginį, ir ypač supažindinti su draudžiamais veiksmais. SAUGOS INSTRUKCIJOS ĮSPĖJIMAS! Jei nesilaikysite įspėjimų ir instrukcijų, galite patirti elektros smūgį, užsidegti ir (arba) sunkiai susižeisti. Naudojant kitus priedus ar priedus, išskyrus nurodytus instrukcijose, galima susižeisti.

• Atidžiai perskaitykite vadovą. Sužinokite, kaip naudoti šį gaminį, visus apribojimus ir kokius pavojus gali kelti jo naudojimas. Sužinokite, kaip greitai sustabdyti gaminį ir išjungti valdiklį.

• Būkite atsargūs darbe, sutelkite dėmesį į darbą ir vadovaukitės sveiku protu.

• Nenaudojamą gaminį reikia laikyti sausoje ir saugioje, vaikams nepasiekiamoje vietoje.

• Niekada netraukite kištuko iš kištukinio lizdo traukdami už laido. Saugokite maitinimo laidą nuo karščio, riebalų ir aštrių briaunų.

• Prieš remontuodami, keisdami priedus ir nenaudojamą gaminį visada atjunkite jį nuo maitinimo šaltinio.

• Prijungdami prie lizdo įsitikinkite, kad jungiklis yra išjungimo padėtyje. paspaudę B8 pav.

• Jei gaminys naudojamas lauke, naudokite tik lauko darbams skirtą ir atitinkamai pažymėtą prailgintuvą.

• Atkreipkite dėmesį į tai, ką darote, būkite susikaupę ir mąstykite protingai, nedirbkite su gaminiu, jei esate pavargę, apsvaigę nuo alkoholio, narkotikų ar vaistų.

• Sugedusius jungiklius reikia nuvežti į įgaliotąjį techninės priežiūros centrą ir pakeisti.

• Nenaudokite šio gaminio, jei pagrindiniu jungikliu negalima jo įjungti arba išjungti.57

• Šis gaminys sukurtas laikantis visų jam taikomų saugos reikalavimų ir standartų. Bet kokį remontą turi atlikti tik kvalifikuotas asmuo, o atsarginės dalys turi būti pakeistos originaliomis, nes priešingu atveju naudotojas gali atsidurti rimtame pavojuje.

• Šis vožtuvas įrengiamas gamykloje, kad būtų išvengta slėgio grandinės, kompresoriaus ir variklio pažeidimų.

• Gamykloje ji yra nustatyta pagal konkrečią ribą konkrečiam modeliui ir reguliavimui, todėl naudotojas niekada neturėtų jos keisti, nes tai automatiškai panaikins garantiją.

• Oro jungiklis nustatomas gamykloje, kad įranga veiktų optimaliai. Niekada nepakeiskite ir nenuimkite šio jungiklio, nes per didelis oro slėgis gali rimtai sugadinti įrangą arba sužaloti žmogų.

VARIKLIS IR KOMPRESORIAUS SIURBLYS

• Eksploatuojant oro kompresoriai įkaista. Niekada nelieskite variklio, slėgio linijų ar kompresoriaus.

• Jei jungiklis yra įjungtas, kompresorius veikia automatiškai, kai įjungiamas maitinimas.

• Niekada nebandykite reguliuoti, kai maitinimo kabelis įjungtas ir (arba) prijungtas.

DĖMESIO: SUSPAUSTAS ORAS

• Įrenginio suslėgtame ore gali būti anglies monoksido. Susidaręs oras netinkamas kvėpuoti.

• Visada naudokite respiratorių, kai purškiate dažus arba dirbate dulkėtoje aplinkoje.

• Naudojant suslėgtą orą gali pasklisti dulkių ir (arba) dalelių - visada dėvėkite apsauginius akinius.

• Jei mašina naudojama degioms medžiagoms purkšti, statykite ją prieš vėją ir saugiu atstumu.

• Niekada nenukreipkite purškiamojo pistoleto į save, kitus žmones ar gyvūnus.

SUSPAUSTO ORO SISTEMA

• Per didelis slėgis slėgio grandinėje gali sukelti sprogimą arba plyšimą. Siekiant apsisaugoti nuo , gamykloje yra nustatyta saugos vertė. Nenuimkite, nereguliuokite ir nekeiskite šio vožtuvo.

• Jokiomis aplinkybėmis negalima virinti, gręžti ar keisti slėgio grandinės dalių.

• Jei kuri nors iš pirmiau nurodytų sąlygų bus pakeista arba pažeista, gamintojo garantija neteks galios. Atkreipkite dėmesį, kad visos atsarginės dalys turi būti įsigytos tokios pat specifikacijos kaip ir originali įranga. Dėl atsarginių dalių ar specifikacijų kreipkitės į įgaliotąjį prekybos atstovą.

Jei suslėgto oro jungtis nesandari, turi gilios korozijos požymių, mechaninių pažeidimų arba iš jos išsiskiria oras, nedelsdami išjunkite mašiną ir kreipkitės į įgaliotąjį techninės priežiūros centrą. Naudojant mašiną su sugedusiu antgaliu, gali trūkti oro antgalis arba netikėtai ištekėti aukšto slėgio oras, dėl to gali būti mirtinai ar sunkiai sužalotas žmogus. ELEKTROS REIKALAVIMAI

• Įrenginys turi būti prijungtas prie tinkamai įžeminto lizdo.

• Niekada nenaudokite esant kitai nei 220-240 V / 50 Hz vardinei įtampai. Grandinė turi būti tinkamai apsaugota.

• Prijunkite tik prie elektros grandinės, apsaugotos srovės apsaugos įtaisu, kurio suveikimo srovė neviršija 30 mA. APSAUGINĖ ĮRANGA

• Dėvėkite apsauginius akinius! Dirbant su mašina į akis gali patekti svetimkūnių, kurie gali rimtai pažeisti akis. Įprastų akinių nepakanka akims apsaugoti. Pavyzdžiui, korekciniai akiniai arba akiniai nuo saulės neužtikrina tinkamos apsaugos, nes jie neturi specialaus apsauginio stiklo ir nėra pakankamai uždari iš šonų. PASTABA: mašina yra labai triukšminga

• Dėvėkite tinkamas apsaugos nuo triukšmo priemones! Triukšmas gali pakenkti klausai arba ją prarasti. Darbo metu dažnai darykite pertraukas. Ribokite kasdienį triukšmo poveikį.

• Tinkamomis sąlygomis naudojamos apsauginės priemonės, pavyzdžiui, kaukė nuo dulkių arba šalmas, padės sumažinti sužeidimų skaičių, ypač kai apdorojant susidaro dulkės arba kyla pavojus atsitrenkti galva į išsikišusias ar žemas kliūtis.

PREVENCIJA IR PIRMOJI PAGALBA

Pastaba: visada rekomenduojama:

• Turimas tinkamas gesintuvas (sniego, miltelių).

• Visiškai sukomplektuota pirmosios pagalbos vaistinėlė, lengvai prieinama aptarnaujančiam personalui ir operatoriui.

• Mobilusis telefonas arba kitas prietaisas, kuriuo galima greitai išsikviesti pagalbos tarnybas. Išmanyti pirmosios pagalbos teikimo principus. Palydovas turi laikytis saugaus atstumo nuo darbo vietos ir visada jus matyti! Susižeidus visada laikykitės pirmosios pagalbos taisyklių.

• Elektros smūgio atveju labiau nei bet kur kitur būtina pabrėžti saugumą ir rizikos gelbėtojams pašalinimą. Nukentėjęs asmuo paprastai lieka kontakte su elektros įrenginiu (sužalojimo šaltiniu) dėl elektros smūgio sukeltų raumenų spazmų. Tokiu atveju vyksta trauminis procesas. Todėl būtina PIRMIAUSIA bet kokiomis priemonėmis išjungti elektros energijos tiekimą. Tada iškvieskite greitąją medicinos pagalbą arba kitą profesionalią tarnybą. GAISRO ATVEJU:

• Jei variklis pradeda rūkti arba iš jo pradeda veržtis dūmai, išjunkite gaminį, atjunkite maitinimo šaltinį ir nueikite į saugią vietą.

• Gaisrui gesinti naudokite tinkamą gesintuvą (CO2, sausus miltelius, halotroną).

• NEPANIKUOKITE. Panika gali padaryti dar daugiau žalos. REZIDUALI RIZIKA Net jei gaminys naudojamas laikantis instrukcijų, neįmanoma pašalinti visų su jo naudojimu susijusių pavojų. Toliau išvardyti pavojai gali kilti dėl gaminio konstrukcijos:

• Elektros pavojus, kylantis dėl prisilietimo prie aukštos įtampos dalių (tiesioginis sąlytis) arba dalių, kurios buvo veikiamos aukštos įtampos dėl gaminio gedimo (netiesioginis sąlytis).

• Šilumos pavojus, sukeliantis nudegimus ar kitus sužalojimus dėl galimo sąlyčio su aukštos temperatūros daiktais ar medžiagomis, įskaitant šaltinius.

• Pavojus, kylantis dėl sąlyčio su kenksmingais skysčiais, dujomis, rūkais, dūmais ir dulkėmis arba jų įkvėpus.

• Pavojai, kylantys dėl nesilaikymo ergonominių gaminio projektavimo principų, pavyzdžiui, pavojai dėl nesveikos kūno padėties ar pernelyg didelio krūvio ir nenatūralios žmogaus rankos ir (arba) plaštakos anatomijos, susiję su rankenos konstrukcija, gaminio pusiausvyra.

• Netikėto paleidimo, netikėto variklio greičio viršijimo dėl valdymo sistemos gedimo ir (arba) gedimo keliami pavojai yra susiję su rankenos ir pavaros išdėstymo klaidomis.

• Pavojai, susiję su negalėjimu sustabdyti gaminio geriausiomis sąlygomis, yra susiję su rankenos tvirtumu ir gaminio išdėstymu ne prie variklio.

• Produkto kontrolės sistemos gedimo pavojai yra susiję su rankenos tvirtumu, imtuvų išdėstymu ir ženklinimu.

• Pavojai, kylantys dėl šaudančių daiktų ar purškiamų skysčių.

• Mechaninis pavojus dėl pjaustymo ir atmetimo.

• Triukšmo keliamas pavojus, kad gali sutrikti klausa (kurtumas) ir atsirasti kitų fiziologinių sutrikimų (pvz., pusiausvyros praradimas, sąmonės netekimas). Vibracijos rizika (sukelia kraujagyslių ir neurologinius rankų-rankų sistemos pažeidimus, pvz., vadinamąją "baltųjų pirštų ligą"). ĮSPĖJIMAS! Gaminys sukuria labai mažo intensyvumo elektromagnetinį lauką. Šis laukas gali trikdyti kai kurių širdies stimuliatorių veikimą. Norėdami sumažinti sunkių ar mirtinų sužalojimų riziką, žmonės, turintys širdies stimuliatorių, turėtų pasikonsultuoti su gydytoju. Jei nėra apsaugos nuo viršįtampių, naudotojas turi užtikrinti, kad maitinimo grandinėje būtų sumontuotas apsaugos nuo viršįtampių įtaisas. Jis turi atitikti standarto EN60204-1 reikalavimus. Kreipkitės patarimo į elektriką. Nenaudokite šio kompresoriaus sprogioje aplinkoje: kyla rimtų nelaimingų atsitikimų ir gaisro pavojus.58 Didelė alyvos klampa gali atsirasti šalto paleidimo metu, užsikimšę alyvos filtrai arba vožtuvo gedimas gali sukelti alyvos badą; Kai kompresorius veikia, angos turi būti uždarytos. Nustatykite, kada kompresorius valdomas automatiškai arba nuotoliniu būdu. Imkitės būtinų priemonių, kad būtų užkirstas kelias automatiniam paleidimui arba paleidimui nuotoliniu būdu, kai kompresorius yra aptarnaujamas, prižiūrimas ar tikrinamas: užblokuokite pagrindinį elektros atjungiklį. Išleidimo vamzdyne gali susidaryti koksas ir sukelti gaisrą arba sprogimą. Perdirbtų dujų, kurios gali išstumti kvėpavimo orą, koncentracija turėtų būti priimtino lygio. Naudotojas turėtų vadovautis standartu EN 12021 dėl leistinų teršalų koncentracijų kvėpavimo ore. Prieš pradedant eksploatuoti kompresorių, jo susidariusiems skysčiams apdoroti reikia naudoti separatorius, gaudykles ir evakuacijos įtaisus, nes jie nėra tiekiami; ATRADIMAS

• Išpakavę gaminį iš dėžės, atidžiai patikrinkite visas dalis.

• Neišmeskite pakavimo medžiagų, kol kruopščiai nepatikrinsite, ar jos neliko gaminio dalimi.

• Nepalikite pakuotės dalių (plastikinių maišelių, segtukų ir pan.) vaikams pasiekiamoje vietoje, nes jos gali būti potencialus pavojaus šaltinis. Kyla pavojus praryti arba uždusti!

• Jei gabenant arba išpakuojant pastebėjote pažeidimų, nedelsdami praneškite apie tai tiekėjui. Nenaudokite gaminio!

• Rekomenduojame išsaugoti pakuotę, kad galėtumėte naudoti ateityje. Toliau perdirbkite arba šalinkite pakuotės medžiagas pagal galiojančius teisės aktus. Atskiras pakuotės dalis surūšiuokite pagal medžiagas ir nuneškite į atitinkamas surinkimo vietas. Dėl išsamesnės informacijos kreipkitės į vietos administraciją. Gabenant pakuotėje esančios tvirtinimo detalės gali atsilaisvinti. RINKINIO TURINYS Kompresorių statykite švarioje, sausoje ir gerai vėdinamoje vietoje. Kompresorių statykite 12-18 cm atstumu nuo sienos ar kitos kliūties, galinčios trukdyti oro srautui per ventiliatorių. Kompresorių statykite ant stabilaus, horizontalaus paviršiaus. Kompresorius suprojektuotas su šilumos išsklaidymo briaunomis, kad būtų užtikrintas tinkamas aušinimas. Palaikykite briaunas ir kitas dalis, kuriose kaupiasi dulkės ar nešvarumai, švarias. Švarus kompresorius veikia vėsiau ir užtikrina ilgesnį veikimą. Nedėkite ant kompresoriaus skudurų, indų ar kitų medžiagų. Nustatykite didžiausią slėgį ir prijunkite kompresorių prie maitinimo šaltinio. Pasiekę didžiausią slėgį, išjunkite tinkamai veikiantį kompresorių ir patikrinkite, ar nėra nuotėkio. Jei aptinkamas oro nuotėkis, išleiskite slėgį iš oro antgalio ir prieš toliau naudodami kompresorių patikrinkite ir suremontuokite jį įgaliotame techninės priežiūros centre. DĖMESIO: niekada nenaudokite kompresoriaus, kuriame yra suslėgto oro nuotėkis! Mašiną judinkite tik keldami rankeną, niekada netraukite už prijungtų žarnų ir kabelių. ĮSPĖJIMAS APIE PASIRUOŠIMĄ DARBUI! Naudodami kompresorių, visada laikykite ir transportuokite jį darbinėje padėtyje (stovėdami, remdamiesi kojomis ir ratais ant lygaus, kieto paviršiaus - bakas nuleistas žemyn, o kompresoriaus variklis pakeltas aukštyn). Kompresorių niekada negalima palenkti aukštyn kojomis!

• Naudojant suslėgtąjį orą įvairiems numatytiems tikslams (pripūtimui, pneumatiniams įrankiams, dažymui, plovimui tik vandens pagrindu pagamintais plovikliais ir t. t.), reikia žinoti ir laikytis kiekvienu konkrečiu atveju nustatytų taisyklių.

• Prieš atlikdami techninę priežiūrą, prijungdami įrankius ar priedus, visada išleiskite slėgį iš bako. Prijungiant pneumatinį įrankį prie kompresoriaus tiekiamo suslėgto oro žarnos, privaloma nutraukti oro srautą iš žarnos. Privaloma nutraukti oro srautą iš žarnos

SLĖGINĖS ŽARNOS JUNGTIS

• Prijunkite slėgio žarną prie greitojo atleidimo jungties B7 pav.

• Įkiškite oro linijos jungtį į greito atlaisvinimo jungtį, 1 pav. B7.

• Patraukite flanšą atgal link manometro.

• Ištraukite oro linijos jungtį ir atlaisvinkite flanšą.

DARBINIO SLĖGIO NUSTATYMAS

Nustatytą darbinį slėgį galima sužinoti iš manometro B6 pav. Sukite B5 pav. esantį reguliatorių pagal rodykles, kad padidintumėte arba sumažintumėte slėgį, kuriam esant įsijungia kompresorius. Mažinant slėgį, manometro rodyklės pokytis įvyksta tik iš dalies sumažinus oro kiekį. DĖMESIO! Niekada neviršykite prijungto prietaiso didžiausio darbinio slėgio lygio. Neužveržkite fiksavimo veržlės per didele jėga. KOMPRESORIAUS NAUDOJIMAS Prieš naudodami prietaisą atidžiai perskaitykite toliau nurodytus veiksmus: Prieš atlikdami techninę priežiūrą, prijungdami įrankius ar priedus, visada išleiskite slėgį iš bako.

• Patikrinkite, ar varžtai ir veržlės gerai priveržti.

• Patikrinkite, ar iš oro bako išleidžiamas kondensatas ir ar uždarytas išleidimo kamštis.

• Patikrinkite apsauginio vožtuvo, oro bako ir visų slėginių priedų būklę.

• Jei oro filtras nešvarus, pakeiskite arba išvalykite jį.

• Norėdami įjungti įrenginį, patraukite jungiklį pav. B1 į viršų. Jungiklis bus įjungimo padėtyje pav. B9

• Norėdami išjungti kompresorių, paspauskite jungiklį pav. B1. Jungiklis bus išjungimo padėtyje pav. B8

1. Įjunkite kompresorių, leiskite oro rezervuarui suslėgti ir

patikrinkite, ar nėra oro nuotėkio.

2. Nustatykite reikiamą darbinį slėgį.

3. jei oro rezervuare yra pakankamas slėgis, mašina automatiškai

4. jei slėgis per mažas, įrenginys įsijungia automatiškai.

Baigę darbą visada išjunkite mašiną. Atidarykite bako ventiliacinę angą, išleiskite orą ir pašalinkite susikaupusį kondensatą. PRIEŽIŪROS IR SAUGOJIMO DĖMESYS! Bent kartą per metus patikrinkite ir sureguliuokite mašiną, kad kvalifikuoti įgalioto aptarnavimo centro darbuotojai įsitikintų, jog ji tinkamai veikia. Tinkama techninė priežiūra yra būtina, kad mašina veiktų saugiai, ekonomiškai ir be sutrikimų. Nesilaikydami techninės priežiūros instrukcijų ir atsargumo priemonių, galite sunkiai susižeisti arba žūti. Visada laikykitės šiame vadove išvardytų procedūrų, atsargumo priemonių, rekomenduojamos techninės priežiūros ir rekomenduojamų patikrinimų. ĮSPĖJIMAS Prieš atlikdami bet kokius darbus su mašina (techninę priežiūrą, apžiūrą, priedų keitimą, aptarnavimą) arba prieš laikydami mašiną, visada išjunkite variklį, palaukite, kol visos judančios dalys sustos, ir leiskite mašinai atvėsti. Apsaugokite variklį nuo atsitiktinio paleidimo (atjunkite maitinimo šaltinį nuo elektros tinklo). Prieš atlikdami techninę priežiūrą, prijungdami įrankius ar priedus, VISADA išleiskite slėgį iš oro žarnos ir bako. Atjunkite kompresorių nuo elektros tinklo. Niekada neprijunkite ir neatjunkite įrankio techninės priežiūros metu.

• Visada įsitikinkite, kad visos veržlės ir varžtai yra gerai priveržti, ir patikrinkite, ar mašina gerai veikia.

• Laikykite mašiną geros būklės, prireikus pakeiskite ant mašinos esančias įspėjamąsias ir instrukcijų etiketes.

• Visada įsitikinkite, kad ventiliacijos angose nėra šiukšlių.

• Saugumo sumetimais pakeiskite susidėvėjusias ar pažeistas dalis. Naudokite tik originalias atsargines dalis ir priedus. Dalys, kurios nebuvo išbandytos ir patvirtintos įrangos gamintojo, gali sukelti nenumatytų pažeidimų.

• Kitus, šiame skyriuje neaprašytus remonto ir techninės priežiūros darbus, kurie yra sudėtingesni arba kuriems atlikti reikia specialių įrankių, patikėkite mūsų įgaliotajam techninės priežiūros centrui.

KONDENSATO IŠLEIDIMAS IŠ ORO REZERVUARO59

Po kiekvieno naudojimo būtina iš bako išleisti kondensatą. Kondensatą, kuris susidaro bakelio viduje dėl ore esančios drėgmės, reikia periodiškai išleisti (arba po to, kai dirbama ilgiau nei valandą). Tai daroma siekiant apsaugoti baką nuo rūdžių ir neriboti jo talpos.

• Drenažas turi būti atliekamas esant ne didesniam kaip 1,5 mm slėgiui. 1 -2 bar.

• Pakreipkite baką į žemiausią įmanomą išleidimo angos, esančios bako apačioje, padėtį C1 (12K020-1) arba C2/3 (12K021- 1/12K022-1) pav.

• Atsargiai atsukite varžtą; oro slėgis išstums kondensatą iš bako.

• Kai rezervuare bus tik švarus oras, pasukite ir priveržkite varžtą.

APSAUGINIO VOŽTUVO VALDYMAS

• Prieš kiekvieną naudojimą patikrinkite apsauginio vožtuvo būklę.

• Užtikrinkite, kad bandymo metu bakas būtų tuščias. Slėgio matuoklis B4 pav. turi rodyti 0 bar.

• Norėdami pašalinti nešvarumus, švelniai stuktelėkite filtrą į kietą paviršių. Niekada nebandykite nešvarumų pašalinti šepetėliu, nes šepetys gali priversti nešvarumus įsiskverbti į pluoštus. Jei filtras yra labai nešvarus, pakeiskite jį nauju.

TECHNINĖS PRIEŽIŪROS LENTELĖ

Prieš kiekvieną naudojimą Išleiskite kondensatą iš bako Patikrinkite, ar nesigirdi neįprastų garsų arba vibracijos Įsitikinkite, kad visos veržlės ir varžtai yra priveržti. Kas 10 darbo valandų Išvalykite oro filtrą Kas 40 val. veikimo Patikrinkite, ar oro sistemoje nėra nuotėkio, naudodami muiluotą vandenį. Techninę priežiūrą reikia atlikti dažniau, jei kompresorius naudojamas šalia dažų purškimo darbų arba dulkėtoje aplinkoje. Visą kitą techninę priežiūrą ir remontą gali atlikti tik mūsų serviso atstovas. VALYMAS

• Po kiekvieno naudojimo mašiną kruopščiai išvalykite.

• Neleiskite, kad rankenos būtų suteptos aliejumi ar riebalais. Rankeną valykite drėgna šluoste ir muilu. Valymui niekada nenaudokite agresyvių ploviklių ar tirpiklių. Tai gali nepataisomai sugadinti gaminį. Plastikines dalis gali pažeisti cheminės medžiagos.

• Produktą nuvalykite šiek tiek sudrėkinta šluoste arba šepetėliu.

• Išvalykite įrenginio korpusą, ypač ventiliacijos angas. SANDĖLIAVIMAS

• Laikykite aparatą vaikams nepasiekiamoje vietoje.

• Išjunkite variklį ir ištraukite kištuką iš elektros lizdo, kai mašina nenaudojama.

• Patikrinkite, ar išleidimo slėgis yra lygus nuliui (0) psi, iki galo pasukdami reguliatoriaus rankenėlę, kad visiškai sumažintumėte išleidimo oro slėgį.

• Nuimkite pneumatinį įrankį arba priedą.

• Leiskite mašinai atvėsti. Išleiskite orą iš oro bako atidarydami bako apačioje esantį išleidimo vožtuvą. - Nelaikykite mašinos ilgą laiką tiesioginiuose saulės spinduliuose.

• Saugumo sumetimais pakeiskite susidėvėjusias ar pažeistas dalis.

• Mašiną laikykite švarioje, sausoje, tamsioje ir neužšąlančioje vietoje, apsaugotoje nuo dulkių ir vaikams nepasiekiamoje vietoje. Optimali laikymo temperatūra yra nuo 5 °C iki 30 °C.

• Jei įmanoma, laikymui naudokite originalią pakuotę.

• Uždenkite kompresorių tinkamu apsauginiu dangčiu, kuris nesulaiko drėgmės. Nenaudokite plastikinės plėvelės kaip dangčio nuo dulkių. Neporėtas dangtis sulaikys drėgmę aplink aparatą, skatindamas rūdžių atsiradimą ir koroziją. TRANSPORTAS Išjunkite variklį ir ištraukite kištuką iš lizdo. Transportuodami saugokitės, kad mašina nenukristų ar kitaip nesusvyruotų. Transportuodami mašiną pritvirtinkite, kad ji nenuslystų ir neapvirstų. Ant mašinos nedėkite jokių daiktų. PROBLEMŲ SPRENDIMAS Mašinos gedimus, kuriuos reikia pašalinti, visada turi šalinti specializuotos dirbtuvės. Neteisėtas įsikišimas gali sukelti žalą. Jei negalite pašalinti gedimo čia aprašytomis priemonėmis, kreipkitės į įgaliotąjį techninės priežiūros centrą. Problema Galima priežastis Korekciniai veiksmai Kompresorius neįsijungia Pagrindinio maitinimo šaltinio gedimas. Prijungimas prie elektros tinklo. Perkaitimas. Patikrinkite perdegusio saugiklio / jungiklio priežastį. Pakeiskite arba iš naujo nustatykite Kreipkitės į įgaliotąjį techninės priežiūros centrą Palaukite, kol variklis atvės Per mažas slėgis Oro nuotėkis apsauginiame vožtuve. Užsikimšęs oro filtras. Sugedęs atbulinis vožtuvas. Patikrinkite vožtuvą rankiniu būdu ištraukdami žiedus. Jei taip yra, vožtuvą vis tiek reikia pakeisti įgaliotame techninės priežiūros centre. Prireikus išvalykite arba pakeiskite. Atgalinį vožtuvą pakeiskite įgaliotame paslauga Apsauginio vožtuvo išleidimas Sugedęs slėgio jungiklis arba neteisingas reguliavimas Patikrinkite, ar teisingai sureguliuota ir ar problema , pakeiskite slėgio jungiklį įgaliotame techninės priežiūros centre. TECHNINIAI DUOMENYS

12K020 12K021 12K022 Parametras Vertė Vertė Vertė Maitinimo įtampa

Didžiausias slėgis 8 barai Išjungimo slėgis 8 barai Talpyklos talpa 12l 24l 50l Veikimas 95 l/min 125 l/min

l/min Apsaugos laipsnis IP X0 Masė 15 kg 21 kg 36,5 kg60 12K020-1 ; 12K021-1 ; 12K022-1 nurodo ir tipą, ir mašinos pavadinimą

= 78dB(A) K= 2 dB(A) Garso galios lygis Didžiausia. Lw

= 80 dB(A) K= 2 dB(A) Informacija apie triukšmą ir vibraciją Įrangos skleidžiamo triukšmo lygį apibūdina: skleidžiamo garso slėgio lygis Lp

ir garso galios lygis Lw

(kur K - matavimo neapibrėžtis). Šiose instrukcijose nurodytas garso slėgio lygis Lp

ir garso galios lygis Lw

buvo išmatuoti pagal EN 1012-1. APLINKOS APSAUGA

Elektra varomų gaminių negalima išmesti kartu su buitinėmis atliekomis, juos reikia pristatyti į atitinkamas utilizavimo vietas. Dėl informacijos apie šalinimą kreipkitės į gaminio pardavėją arba vietos valdžios instituciją. Elektros ir elektroninės įrangos atliekose yra medžiagų, kurios nėra nekenksmingos aplinkai. Neperdirbta įranga kelia potencialų pavojų aplinkai ir žmonių sveikatai. "GTX Poland Spółka z ograniczoną odpowiedzialnością" "Spółka komandytowa", kurios registruota buveinė yra Varšuvoje, ul. Pograniczna 2/4 (toliau - "GTX Poland ") informuoja, kad visos autorių teisės į šio vadovo (toliau - "Vadovas") turinį, įskaitant, be kita ko. Visos autorių teisės į šio vadovo (toliau - Vadovas) turinį, įskaitant, bet neapsiribojant, jo tekstą, nuotraukas, diagramas, brėžinius, taip pat jo kompoziciją, priklauso tik GTX Poland ir yra teisinės apsaugos objektas pagal 1994 m. vasario 4 d. Autorių teisių ir gretutinių teisių įstatymą (t. y. 2006 m. Įstatymų leidinio Nr. 90, 631 punktas su pakeitimais). Kopijuoti, apdoroti, publikuoti, keisti komerciniais tikslais visą vadovą ir atskirus jo elementus be raštiško "GTX Polska" sutikimo yra griežtai draudžiama ir gali užtraukti civilinę ir baudžiamąją atsakomybę. EB atitikties deklaracija Gamintojas: Sp.k, Pograniczna gatvė 2/4 02-285 Varšuva Produktas: Kompresorius Modelis: 12K020-1 Prekybos pavadinimas: NEO TOOLS Serijos numeris: 00001 ÷ 99999 Pirmiau aprašytas gaminys atitinka šiuos dokumentus: Mašinų direktyva 2006/42/EB Elektromagnetinio suderinamumo direktyva 2014/30/ES RoHS direktyva 2011/65/ES su pakeitimais, padarytais Direktyva 2015/863/ES Triukšmo emisijos direktyva 2000/14/EB su pakeitimais, padarytais Direktyva 2005/88/EB Garantuotas garso galios lygis LWA= 80 dB(A) Išmatuotas garso galios lygis LWA= 78,1 dB(A) K=1,99 dB(A) Ir atitinka standartų reikalavimus: EN 62841-1:2015; EN 1012-1:2010 EN IEC 61000-6-1:2019; EN IEC 61000-6-3:2021 EN IEC 63000:2018 2014/68/ES Ši deklaracija taikoma tik tokioms mašinoms, kokios jos pateikiamos į rinką, ir neapima sudedamųjų dalių. prideda galutinis naudotojas arba atlieka vėliau. ES reziduojančio asmens, įgalioto rengti techninę dokumentaciją, vardas, pavardė ir adresas: Pasirašyta: GTX Poland Sp. z o.o. Sp.k. Pograniczna gatvė 2/4 02-285 Varšuva Paweł Kowalski Techninės dokumentacijos pareigūnas GTX tarnyba Varšuva, 2024-11-27 EB atitikties deklaracija Gamintojas: Sp.k, Pograniczna gatvė 2/4 02-285 Varšuva Produktas: Kompresorius Modelis: 12K021-1 Prekybos pavadinimas: NEO TOOLS Serijos numeris: 00001 ÷ 99999 Pirmiau aprašytas gaminys atitinka šiuos dokumentus: Mašinų direktyva 2006/42/EB Elektromagnetinio suderinamumo direktyva 2014/30/ES RoHS direktyva 2011/65/ES su pakeitimais, padarytais Direktyva 2015/863/ES Triukšmo emisijos direktyva 2000/14/EB su pakeitimais, padarytais Direktyva 2005/88/EB Garantuotas garso galios lygis LWA = 80 dB(A) Išmatuotas garso galios lygis LWA = 78,1 dB(A) K=1,99 dB(A) Ir atitinka standartų reikalavimus: EN 62841-1:2015; EN 1012-1:2010 EN IEC 61000-6-1:2019; EN IEC 61000-6-3:2021 EN IEC 63000:2018 2014/68/ES Ši deklaracija taikoma tik tokioms mašinoms, kokios jos pateikiamos į rinką, ir neapima sudedamųjų dalių. prideda galutinis naudotojas arba atlieka vėliau. ES reziduojančio asmens, įgalioto rengti techninę dokumentaciją, vardas, pavardė ir adresas: Pasirašyta: GTX Poland Sp. z o.o. Sp.k. Pograniczna gatvė 2/4 02-285 Varšuva Paweł Kowalski Techninės dokumentacijos pareigūnas GTX tarnyba Varšuva, 2024-11-27 EB atitikties deklaracija Gamintojas: Sp.k, Pograniczna gatvė 2/4 02-285 Varšuva Produktas: Kompresorius Modelis: 12K022-1 Prekybos pavadinimas: NEO TOOLS Serijos numeris: 00001 ÷ 99999 Pirmiau aprašytas gaminys atitinka šiuos dokumentus: Mašinų direktyva 2006/42/EB Elektromagnetinio suderinamumo direktyva 2014/30/ES RoHS direktyva 2011/65/ES su pakeitimais, padarytais Direktyva 2015/863/ES Triukšmo emisijos direktyva 2000/14/EB su pakeitimais, padarytais Direktyva 2005/88/EB Garantuotas garso galios lygis LWA = 80 dB(A) Išmatuotas garso galios lygis LWA = 78,1 dB(A) K=1,99 dB(A) Ir atitinka standartų reikalavimus: EN 62841-1:2015; EN 1012-1:2010 EN IEC 61000-6-1:2019; EN IEC 61000-6-3:2021 EN IEC 63000:2018 2014/68/ES Ši deklaracija taikoma tik rinkai pateiktoms mašinoms ir neapima sudedamųjų dalių. prideda galutinis naudotojas arba atlieka vėliau. ES reziduojančio asmens, įgalioto rengti techninę dokumentaciją, vardas, pavardė ir adresas: Pasirašyta: GTX Poland Sp. z o.o. Sp.k. Pograniczna gatvė 2/4 02-285 Varšuva Paweł Kowalski Techninės dokumentacijos pareigūnas GTX tarnyba Varšuva, 2024-11-27 LATVIJA (LV)
