Prekės ženklas	NEO tools
Modelis	12K0101
Produkto tipas	Alyvinis oro kompresorius
Maitinimo įtampa	220-240 V AC
Dažnis	50 Hz
Vardinė variklio galia	1500 W
Maksimalus slėgis	8 bar
Bako talpa	40 L
Oro srautas	169 L/min
Alyvos tipas	10W40
Alyvos talpa	225 ml
Variklio greitis	2850 min⁻¹
Apsaugos klasė	I
Apsaugos indeksas	IPX0
Svoris	31 kg
Garsinis slėgio lygis	97 dB(A)
Garso galios lygis	95,5 dB(A)
Veikimo režimas	S1 (nuolatinis darbas)
Numatyta paskirtis	Suslėgto oro gamyba pneumatiniams įrankiams, purškimui, pripūtimui
Priežiūra	Kondensato išleidimas po kiekvieno naudojimo; oro filtro valymas kas 10 val.; sandarumo patikra kas 40 val.
Sauga	Saugos vožtuvas, slėgio jungiklis, apsauga nuo viršsrovių, nukreipti srovę nuo žmonių
Atsarginės dalys	Dėl originalių dalių kreipkitės į įgaliotąjį servisą
Bendra informacija	Teisinė garantija, CE deklaracija, neskirta komerciniam naudojimui

Dažnai užduodami klausimai - 12K0101 NEO tools

Kaip paleisti kompresorių?

Norėdami paleisti, paspauskite jungiklį Fig. C1. Įsitikinkite, kad bakas nėra slėgis ir oro žarna tinkamai prijungta. Kompresorius automatiškai sustoja pasiekus maksimalų slėgį ir vėl įsijungia, kai slėgis sumažėja.

Kaip nustatyti darbinį slėgį?

Naudokite reguliatorių Fig. B4 slėgiui reguliuoti. Sukite jį rodyklių kryptimi, kad padidintumėte arba sumažintumėte slėgį. Stebėkite manometrą Fig. B1, kad perskaitytumėte nustatytą vertę. Niekada neviršykite prijungto įrankio maksimalaus slėgio.

Kodėl kompresorius neužsiveda?

Patikrinkite elektros tiekimą (saugiklį ar grandinės pertraukiklį). Jei variklis perkaito, palaukite, kol jis atvės. Jei problema išlieka, kreipkitės į įgaliotą servisą dėl slėgio jungiklio ar variklio diagnostikos.

Kaip išpilti oro baką?

Atidarykite išleidimo vožtuvą Fig. C3, kai slėgis yra tarp 1 ir 2 bar. Pakreipkite baką vožtuvo link, kad pašalintumėte kondensatą. Uždarykite vožtuvą, kai tik išeis švarus oras. Atlikite šią operaciją po kiekvieno naudojimo, kad išvengtumėte rūdžių.

Kokią alyvą naudoti ir kaip ją įpilti?

Naudokite 10W40 alyvą. Talpa yra 225 ml. Atsukite pildymo dangtelį Fig. D2, supilkite alyvą į angą Fig. D4 iki raudonos žymos ant lygio indikatoriaus Fig. D3. Vėl užsukite dangtelį.

Kaip išvalyti oro filtrą?

Atidarykite oro filtro dangtelį Fig. E1, išimkite kasetę ir švelniai pabelskite į kietą paviršių, kad pašalintumėte nešvarumus. Nenaudokite šepetėlio, nes jis varo nešvarumus giliau į pluoštus. Jei filtras labai nešvarus, pakeiskite jį.

Ką daryti, jei suveikia saugos vožtuvas?

Tai rodo sugedusį slėgio jungiklį arba neteisingą nustatymą. Pirmiausia patikrinkite slėgio jungiklio nustatymą. Jei problema išlieka, leiskite pakeisti slėgio jungiklį įgaliotame servise. Niekada nekeiskite saugos vožtuvo.

Ar galiu naudoti kompresoriaus orą kvėpavimui?

Ne. Suslėgtame ore gali būti anglies monoksido ir kitų teršalų. Jis netinka kvėpavimui. Visada naudokite tinkamą respiratorių, jei dirbate aplinkoje su dulkėmis ar dažais.

Kaip transportuoti kompresorių?

Kompresorių visada reikia transportuoti vertikalioje padėtyje (bakas apačioje, variklis viršuje). Naudokite transportavimo rankeną Fig. A1. Niekada netraukite už žarnų ar kabelių. Pritvirtinkite mašiną, kad ji neslystų ir neapvirstų.

Kur rasti atsarginių dalių?

Kreipkitės į įgaliotą servisą arba savo pardavėją. Naudokite tik originalias dalis, kad užtikrintumėte saugą ir tinkamą veikimą. Bet koks neoriginali dalis panaikina garantiją.

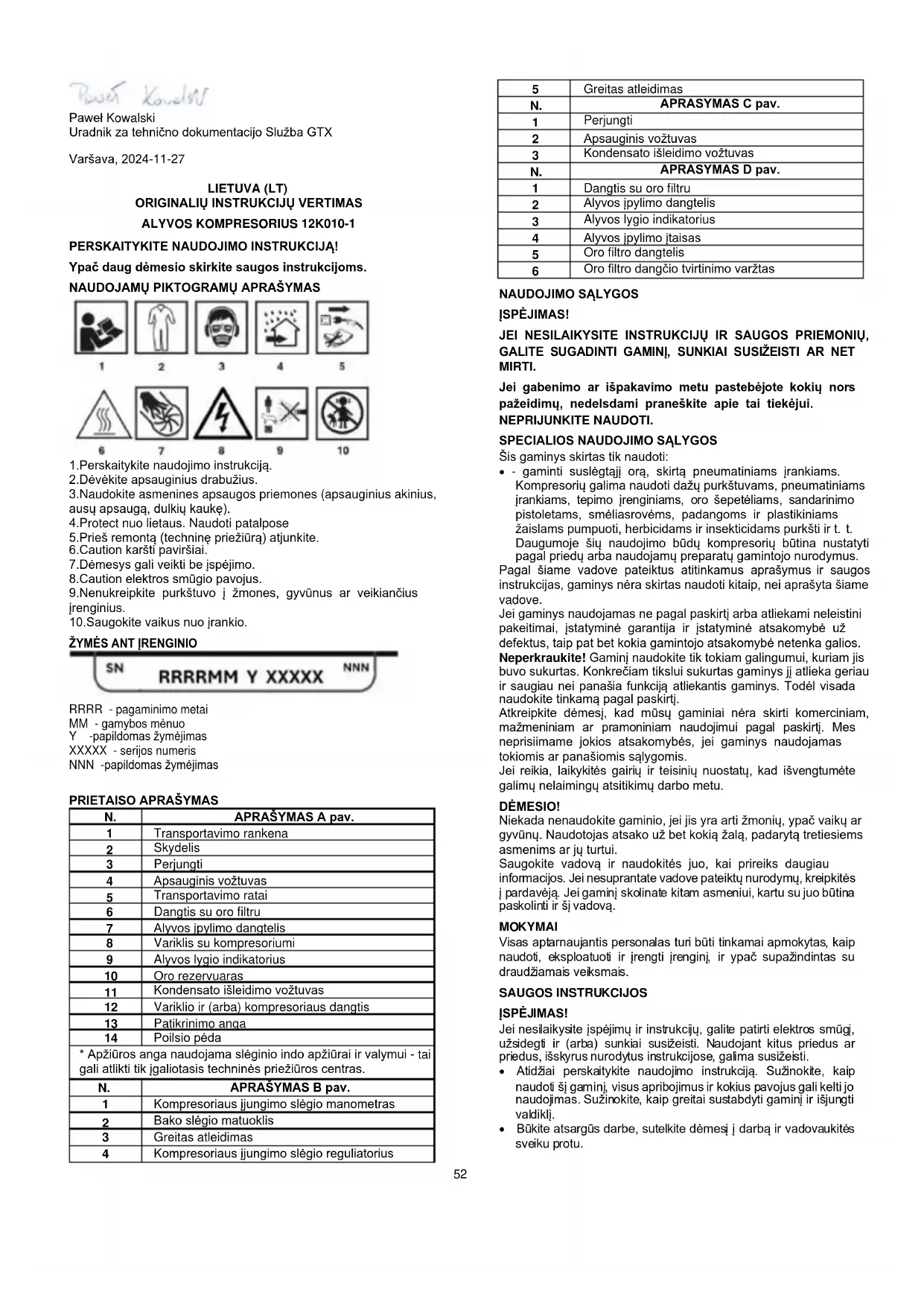

NAUDOJIMO INSTRUKCIJA 12K0101 NEO tools

1.Perskaitykite naudojimo instrukcija.
2.Devekite apsauginius drabuzius.
3.Naudokite asmenines apsaugos priemones (apsauginius akinius, ausu apsauga, dulkiy kauke).
4. Protect nuo lietaus. Naudoti patalpose
5.Pries remonta (technine prieziura) atjunkite.
6.Caution karsti pavirsiai.
7.Demesys gali veikti be jspejimo.
8.Caution elektros smugio pavojus
9.Nenukreipkite purkstuvo j zmones, gyvunus ar veikiancius jrenginius.
10. Saugokite vaikus nuo jrankio.

ZYMES ANT IRENGINIO

SN

RRRRMM Y XXXXX

NNN

RRRR - pagaminimo metai

MM-gamybosmenuo

Y -papildomas zymejimas

XXXXX - serijos numeris

NNN -papildomas zymejimas

PRIETAISOAPRAŠYMAS

N.	APRAŠYMAS A pav.
1	Transportavimo rankena
2	Skydelis
3	Perjungti
4	Apsauginis vožtuvas
5	Transportavimo ratai
6	Dangtis su oro filtru
7	Alyvos jpylimo dangtelis
8	Variklis su kompresoriumi
9	Alyvos lygio indikatorius
10	Oro rezervuaras
11	Kondensato išleidimo vožtuvas
12	Variklio ir (arba) kompresoriaus dangtis
13	Patikrinimo anga
14	Poilsio péda
* Apžūros undergo Jamaica sléginio indo apžūrai ir valymui - tai gali atlikti tik jgaliotasis techninés priežūros centras.
N.	APRAŠYMAS B pav.
1	Kompresoriaus jjungimo slégio manometras
2	Bako slégio matuoklis
3	Greitas atleidimas
4	Kompresoriaus jjungimo slégio regulatorius

5	Greitas atleidimas
N.	APRASYMAS C pav.
1	Perjungti
2	Apsauginis vožtuvas
3	Kondensato išleidimo vožtuvas
N.	APRASYMAS D pav.
1	Dangtis su oro filtru
2	Alyvos jpylimo dangtelis
3	Alyvos lygio indicatorius
4	Alyvos jpylimo itaisas
5	Oro filtro dangtelis
6	Oro filtrlo dangcio tvirtinimo varžtas

NAUDIOJIMO SALYGOS

ISPEJIMAS!

JEI NESILAIKYSITE INSTRUKCIJU IR SAUGOS PRIEMONIU, GALITE SUGADINTI GAMIN, SUNKIAI SUSIZEISTI AR NET MIRTI.

Jei gabenimo ar ispakavimo metu pastebejote kokiu hors pazeidimu, nedelsdami praneskite apie tai tiekekui.

NEPRIJUNKITE NAUDOTI.

SPECIALIOS NAUDOJIMO SALYGOS

Sis gaminys skirtas tik naudoti:

• gamintususlegtajiora, skirtpneumatiniamsrankiams. Kompresoriigalimnaudoti dazpurkstuvams,pneumatiniamsrankiams, tepimo jrenginiams, oro sepeteliams,sandarinimopistoletams,smieliasrovems,padangomsirplastikiniamszaislams pumpuoti,herbizidams ir insektidams purkstiir t.t.Daugumoje siu naudojimo budu kompresoriutbina nustatyipagal priedu arba naudojamupreparatu gamintojurondymus.

Pagal šiame vadove pateiktus atitinkamus aprasymus ir saugos instrukcijas, gaminys nera skirtas naudoti kitaip, nei aprasyta šiame vadove.

Jei gaminys naudiojas ne pagal paskirtj arba atliekami neleistini pakeitimai, jstatyminé garantija ir jstatyminé atsakomybe už defektus, taip pat bet kokia gamintojo atsakomybe netenka galios.

Neperkraukite! Gaminj naudokite tik tokiam galingumui, kuriamjis buvo sukurtas. Konrekciam tikslui sukurtas gaminis jj attieka geriau ir saugiau nei panasia funkija attiekantis gaminis. Todel visada naudokite tinkama pagal paskirtj.

Atkreipkite demesi, kad musu gaminiai nera skirti komerciniam, mažmeniniam ar pramoniniam naudojimui pagal paskirt. Mes neprisiimame jokios atsakomybés, jei gaminys naudojas Tokiomis ar panasiomis salygomis.

Jei reikia, laikykites gairiu ir teisiniu nuostu, kad isvengtumete galimu nelaimingyu atsitikmu darbo metu.

DÉMESIO!

Niekada nenaudokite gaminio, jeijis yra arti zmoniu, ypač vaiku ar gyvūn. Naudotojas atsako už bet kokia Žalá, padaryta tretiesiems asmenims ar ju turbui.

Saugokite vadova ir naudokités juo, kai prireiks daugiau informacjos. Jei nesuprantate vadove pateiktu nurodymu, kreipkités j pardaveja. Jei gaminj skolinate kitam asmeniui, kartu su juo butina paskolinti ir sj vadova.

MOKYMAI

Visas aptarnaujantis personalas turi buti tinkamai apmokytas, kaip naudoti, eksploatuoti ir irengti irenginj, ir ypač supazindantas sudraudžiamais veiksmais.

SAUGOS INSTRUKCIJOS

ISPEJIMAS!

Jei nesilaikysite jspejmu ir instrukcju, galite patirti elektros smugi, uzsidegti ir (arba) sunkiai susizeisti. Naudojant kitus priedus ar priedus, iiskyrus nurodtyus instrukcjose, galima susizesti.

• Atidžai perskaity kite naudojimo instrukcija. Suzinokite, kaip naudoti šj gaminj, visus apribojimus ir kokius pavojus gali kelti jo naudojimas. Suzinokite, kaip greitai sustabdyti gaminj ir isjungti valdiklj.
  Bukite atsargus darbe, sutekite demesi darba ir vadovakitessveiku protu.

• Nenaudojama gaminj reikia laikyti sausoje ir saugioje, vaikams nepasiekiamoje vietoje.

• Niekada netraukite kištuko is kištukinio lizdo traukdami uz laido. Saugokite maitinimo laida nuo karšćio, riebalu ir aštriu briaunu.
• Pries taisydami, keisdami priedus ir nenaudojama gaminj visada atjunkite jj nuo maitinimo saltinio.
• Kai jungiate i elektros lizda, jsitikinkite, kad jungiklis yra isjungimo padetyje.
• Jei gaminys naudojamas lauke, naudokite tik lauko darbams skirtja ir atitinkamai pazymeta prailgintuva.
• Atkreipkite démesj tai, kā darote, būkite susikaupe ir mastykite protingai, nedirbkite su gaminiu, jei esate pavarge, apsvaige nuo alkoholio, narkotiku ar vaistu.
• Sugedusius jungiklius reikia nuvezti j galiotaji technines prieziuros centra ir pakeisti.
• Nenaudokite sio gaminio, jei pagrindiniu jungikliu negalima jo jjungti arba isjungti.
• Sis gaminys sukurtas laikantis visu jam taikomu saugos reikalavimirstandartu. Bet kokius remonto darbus gali atlikti tik kvalifikuotas asmuo, o atsargines dalys turi buti pakeistos originaliomis, nes priesingu atveju naudotojas gali atsidurti rimtame pavojue.

DARBO SU KOMPRESORIUMI SAUGOS INSTRUKCIJOS

REZERVUARO APSAAGINIS VOZTUVAS

• Sis voztuvas jrengiamas gamykloje, kad butu isvengta slegio grandines, kompresoriaus ir variklio pazeidimu.
  Gamykloje ji yra nustatyta pagal konkreciq riba konkreciam modeluii ir reguliavimui, todel naudotojasNiekada neturetu jos keisti, nes tai automatiskai panaikins garantija.

SLEGIO JUNGIKLIS

• Oro jungiklis nustatomas gamykloje, kad jranga veiktu optimaliai. Niekada nepakeiskite ir nenuimkite sio jungiklio, nes per didelis oro slegis gali rimtai sugadinti jranga arba sužaloti Žmogu.

VARIKLIS IR KOMPRESORIAUS SIURBLYS

• Eksplatoujant oro kompresoriai jkaista. Niekada nelieskite variklio, slegio liniju ar kompresoriaus.
• Jei jungiklis yra jjungtas, kompresorius veikia automatiskai, kai jjungiamas maitinimas.
• Niekada nebandykite reguliuoti, kai maitinimo kabelis jjungtas ir (arba) prijungtas.

DÉMESIO: SUSPAUSTAS ORAS

• Irenginio suslégtame ore gali buti anglies monoksido. Susidaresoras netinkamas kvépuoti.
• Visada naudokite respiratoriu, kai purškiate dažus arba dirbate dulkétoje aplinkoje.
• Naudojant suslgeta orgali pasklistidukiuir (arba) daleliu visada devekite apsauginius akinius.
• Jei mašina naudiojama degioms medžiagoms purksti, statykite ja pries věja ir saugiu atstumu.
• Niekada nenukreipkite purskiamojo pistoleto j save, kitus zmones ar gyvunus.

SUSPAUSTO ORO SISTEMA

Per didelis slegis slegio grandineje gali suketti sprogima arba plysima. Siekiant apsisaugoti nuo per didelio slegio, gamykloje nustatyta saugos verte. Nenuimkite, nereguliuokite ir nekeiskite sio voztuvo.
- Jei kuri nors iš pirmiau nurodytu salgyu bus pakeista arba paazeista, gamintojo garantija neteks galios. Atkreipkite démesj, kad visos atsarginés dalys turi buti perkamos tokios pat specifikacjos kaip ir originali jranga. Del atsarginiu daliu ar specifikaciju kreipkites i jgaliotaji prekybos atstova.

DYSZA

Jei oro antgalis nesandarus, turi gilios korozijos pozymiu, mechaniniu pazeidimu arba is je isbegaoras, nedelsdami isjunkite masina ir kreipkites j jgaliotaji technines prieziuros centro. Naudoant masina su sugedusiu antgaliu, gali trukti oro antgalis arba netiketai isteketi auksto slegooras, del to galima mirtinai arba sunkiai susizaloti.

ELEKTROS REIKALAVIMAI

Jrenginys turi buti prijungtas prie tinkamai jzeminto lizdo.

• Niekada nenaudokite esant kitai nei 220-230 V / 50 Hz vardinei jtampai. Grandiné turi buti tinkamai apsaugota.
• Prijunkite tik prie elektros grandines, apsaugotos srovés, apsaugos itaisu, kurio suveikimo srové neviršija 30mA .

APSAUGINÉ IRANGA

• Devěkite apsauginius akinius! Dirbant su masina j akis gali patekti svetimkūniu, kurie gali rimtai pažeisti akis. lprastu akiniu nepakanka akims apsaugoti. Pavyzdžiui, korekciniai akiniai arba akiniai nuo saulès neužtkrina tinkamos apsaugos, nes jie neturi specialaus apsauginio stiklo ir néra pakankamai uždari iš sonu.

PASTABA: masina yra labai triuksminga

• Devékite tinkamas apsaugos nuo triuksmo priemones! Triuksmas gali pakenkti klausai arba ja prarasti. Darbo metu daznai darykite pertraukas. Ribokite kasdienj triuksmo poveikj.
  Tinkamomis salygomis naudojamos apsaugines priemones, pavzdiui, kauke nuo dulkiu arba salmas, pades sumazinti suzeidimu skaiiu, ypač kai apdorojant susidaro dulkés arba kyla pavojus atsitrenkti galva i issikisusiasaržemas kliutis.

PREVENCIJA IR PIRMOJIPAGALBA

Pastaba: visada rekomenduojama:

• Turimas tinkamas gesintuvas (sniego, milteliu).
• Visikai sukkomplektuota pirmosios pagalbos vaistinèle, lengvai prieinama aptarnaujanciam personalui ir operatoriui.
• Mobilusis Telefonas arbaKitas prietaisas, kuriuo galima greitai issikviesti pagalbos tarnybas.

Ismanyti pirmosios pagalbos teikimo principus. Palydovas turi laikytis saugaus atstumo nuo darbo vietos ir visada jus matyti!

Susizeidus visada laikykites pirmosios pagalbos taisykiu.

• Elektros smugio atveju labiau nei bet kur kitur butina pambrezti sauguma ir rizikos gelbetojams pašalinima. Nukentéjes asmuo paprastai lieka kontakte su elektros jrenginiu (suzalojimo saltiniu) del elektros smugio sukeltu raumenu spazmu. Tokiu atveju vyksta trauminis procesas. Todel butina PIRMIAUSIA bet kokiomis priemonémis ijsungti elektros energijos tiekima. Tada iskvieskite greitajama medicinos pagalba arba kitea profesionalia tarnyba.

GAISRO ATVEJU:

• Jei variklis prada rukti arba is jo prada verzis dumai, isjunkite gaminj, atjunkite maitinimo saltinj ir nueikite j saugia vieta.
  Gaisrui gesinti naudokite tinkamagesintuva (CO2, sausus miltelius, halotrona).
• NEPANIKUOKITE. Panika gali padaryti dar daugiau zalos.

REZIDUALI RIZIKA

Net jei gaminys naudiojas laikantis instrukcjju, nejmanoma paalinti visu su jo naudojmu susijusiq pavoju. Toliau isvardyti pavojai gali kitti del gaminio konstrukcjos:

• Elektros pavojus, kylantis del prisilitimo prie aukstos jtampos daliu (tiesioginis salytis) arba daliu, kurios buvo veikiamos aukstos jtampos del gaminio gedimo (netiesioginis salytis).
  Karscio pavojus, sukeliantis nudegimus ar kitus suzalojimus del galimo salycio su aukstos temperaturos daiktais ar medziagomis, jskaitant silumos saltinius.
• Pavojus, kylantis del salycio su kenksmingais skysciais, dujomis, rukais, dumais ir dulkemis arba ju jkvepus.
  Pavojai, kylantys del nesilaikymo ergonomini gaminio Projektavimo principu, pavyzdziui, pavojai del nesveikos kuno padéties ar pernelyg didelio kruvio ir nenatralioszmogaus rankos ir (arba) plastakos anatomijos, susije su rankenos konstrukcija, gaminio pusiausvyra.
• Pavojus, kylantis del netiketo paleidimo, netiketo variklio sukiu virsijimo del valdymo sistemas gedimo ir (arba) gedimo, yrasusijes su rankenos ir pavaros iisdystmo gedimais.
• Pavojai, susije su negalejimu sustabdyti gaminio geriausiomis salygomis, yra susije su rankenos tvirtumu ir gaminio iisdystymu ne prie variklio.

• Produktto kontrolés sistemas gedimo pavojai yra susije su rankenos tvirtumu, imtuvu iśděstymi ir zenklinimu.
  Pavojai, kylantys del saudanciu daiktu ar purskiamu skysciu.
  Mechaninai pavojai del pjaustymo ir atmetimo.

• Triukšmo keliamas pavojus, kad gali sutrikti klausa (kurtumas) ir atsirasti kitu fiziologiniu sutrikimu (pvz., pusiausvyros praradimas, samonës netekimas).

Vibraciños rizika (sukelia kraujagysliu ir neurologinius ranku-ranku sistemas pazeidimus, pvz., vadinamajaa "baltju pirstu liga").

ISPEJIMAS!

Gaminys sukuria labai mazo intensyvumo elektromagnetinj nauka.
Sis laukas gali trikyti kai kuriu sirdies stimulatoriu veikimaj.
Noredami sumazinti sunkiu ar mirtinu suzaolijmu rizika, zmones, turintys sirdies stimulatoriu, turetu pasikonsultuoti su qydtoju.

Jei nera apsaugos nuo virsjtampiu, naudotojas turi uztkrinti, kad maitinimo grindeje butu sumontuotas apsaugos nuo virsjtampiu itaisas. Jis turi atitiki standaro EN60204-1 reikalavimus. Kreipkites patarimo j elektrika.

Nenaudokite sio kompresoriaus sprogioje aplinkoje: kyla rimtu nelaimingu atsitikmu ir gaisro pavojus.

Didele alyvos klampa gali atsirasti salto paleidimo metu, uzsikimse alyvos filtrai arba voztuvo gedimas gali sukelti alyvos bada; Kai kompresorius veikia, angos turi buti uzdarytos.

Nustatykite, kada kompresorius valdomas automatiskai arba nuotoliniu budu. Imkites butinu priemoniu, kad kompressorius nebutu automatiskai ar nuotoliniu budu paleistas, kai attiekama jo technine prieziura, aptarnavimas ar tikrinimas: uzblokuokite pagrindinj elektros atjungiklj.

Isoleidimo vamzdyne gali susidaryti koksas ir sukelti gaisra arba sprogima.

Perdirbtu duju, kurios gali išstumi kvépavimo ora, koncentracjaturetu buti priimtino lygio. Naudotojas turetu vadovautis standartu

EN 12021 del leistin tersalu koncentracj kvepavimo ore. Pries pradedant eksploatuoti kompresori, jo susidariusiem skysciams aporoti reikia naudoti separatorius, gaudykles ir evakuacijos itaisus, nes jie nera tiekiami;

ATRADIMAS

Ispakave gaminj is dezés, atidziai patikrinkite visas dalis.
- Neišmeskite pakavimo medziagu, kol kruopschiai nepatikrinsite, ar jos neliko gaminio dalimi.
- Nepalikite pakuotés daliu (plastikiniu maišeliu, segtukir pan.) vaikams pasiekiamoje vietoje, nes jos gali buti potencialus pavojašaltinis. Kyla pavojus praryti arba uzdusti!
- Jei gabenan arba išpakuojant pastebéjote pazeidimu, nedelsdami praneskite apie tai tiekékui. Nenaudokite gaminio!
- Rekomenduojame išsaugoti pakuote, kad galétumete naudoti ateityje. Toliuar perdirbkite arba šalinkite pakuotés medziagas pagal galojancius teises aktus. Atskiras pakuotés dalis surušiuokite pagal medziagas ir nuneškite j atitinkamas surinkimo vietas. Del issamesné informacijos kreipkitéjs vietos administracija.

Gabenant pakuotéje esancios tvirtinimo detales gali atsilaisvinti.

BINKINIO TURINYS

Kompresoriu statykite švarioje, sausoje ir gerai védinamoje vietoje. Kompresoriu statykite 30-45 cm atstumu nuo sienos ar kitos kliūties, kuri galetu trukdyti oro srautui per ventilatoriu. Kompresoriu statykite ant stablaus, horizontalaus pavirsiaus. Tai ypač sbarbu šiam kompresoriui del jo vertikalios konstrukcijos. Kompresorius suprajktotasu su šilumos išsklaidymo briaunomis, kad būtu užtkrintas tinkamas ausinimas. Palaikykite švarias briaunas irKitas dalis, kuriose kaupiasi dulkës ar nešvarumai. Švarus kompresorius veikia vésiaiu ir užtkrina ilgesnj veikima. Neděkite ant kompressoriaus skudury, indu ar kitu medziagü.

Nustatykite didziausia slegi ir prijunkite kompresoriu prie maitinimo saltinio. Pasieké didziausia slegi, isjunkite tinkamai veikiantj kompresoriu ir patikrinkite, ar nera oro nuotékio. Jei aptinkamas oro nuotékis, isleiskite slegi iso antgalio ir pries toliau naudodami kompresoriu patikrinkite ir suremontuokite jj galiotame technines prieziūros centre.

DEMESIO: niekada nenaudokite kompresoriaus, kuriame yra suslégto oro nuotékis!

Maśina judinkite tik keldami rankena, niekada netraukite uz prijungtu zarnu ir kabeliu.

JSPÉJIMAS APIE PASIRUOSIMA DARBUII

Naudodami kompresoriu, visada laikykite ir transporteukite jj darbinéje pavétye (stovédami, remdamiesi koja ir ratais ant lygaus,

kieto pavirsius - bakas nuleistasŽemyn, o kompresoriaus variklis pakeltas. Kompresoriŋ niekada negalima palenktu aukstyn kojomis!

KOMPRESORIAUS MONTAVIMAS

RATO TVIRTINIMAS

Gali prireikti sumontuoti transportavimo ratukus pav. A5 ir koju plokste, pav. A14 prie5 pradedant darba.

NAFTOS ISSILIEJIMAS

Pries pradedant eksploatuoti kompresoriu, kompresorius turi buti pripildytas tam skirtos alyvos. Turi buti naudojama 10W40 tipo alyva, kuriai uzpidyi reikia 225 ml alyvos. Pirmajam pripildymui alyva pridedama. Noredami uzpidyi alya, atsukite kamst pav. D2, jpkite alyvos j pripildymo anga pav. D4, stebdami alyvos lygi indicatoriuje pav. D3. Pasieke rekomenduojama lygi (raudonas taskas), vel uzukite kamst D2 pav. Ir kompressorius bus paruostas darbui.

ORO ZARNOS PRIJUNGIMAS IR ATJUNGIMAS

Mašinoje yra greto atlaisvinimo jungtys B3 pav., skirtos sleginei oro zarnai prijungti.

• Naudojant suslégtaji orq jvairiems numatytiems tikslams (priputimui, pneumatiniams jrankiams, dazymui, plovimui tik vandens pagrindu pagamintais plovklais ir t. t.), reikia zinoti ir laikytis kiekvienu konkreciu atveju nustatytu taisykiu.

• Pries atlikdami technine prieziura, prijungdami jrankius ar priedus, visada isleiskite slegi is bako. Prijungus pneumatinj jrankj prie kompressoriaus tiekiamo suslegto oro zarros, privaloma nutraukti oro srauta iis zarros.

Privaloma nutraukti oro srauta is zarnos.

ORO ZARNOS JUNGTIS

• Prijunkite oro Žama prie vienos iš greito atlaisvinimo jungciu B3 pav.
• Patikrinkite, ar teisingai prijungta oro Žama.

ORZARNOSATJUNGIMAS

• Jkiškite oro linijos jungtj lizda.
• Patraukite flansa atgal link manometro.
  Istraukite oro linjos jungtir atlaisvinkite flansa.

DARBINIO SLEGIO NUSTATYMAS

Oro slegis bake pav. A10 rodo manometras pav. B2. Kita vertus, kompresoriaus jjungimo slegis rodomas manometre pav. B1.

Nustatyta darbinj slegi galima reguluioti. Siam tikslui naudojama B4 pav. esanti regulatoriaus rankenelé, o nustatyto slegio verte reikia atidzai stebeti B1 pav. esanciame manometre.

Noredami padidinti arba sumazinti darbinj slegi, pasukite regulatoriug B4 pav. pagal rodykles ant regulatoriaus. Maizinant slegi, Pokytis manometro rodykleje atsiranda tik is dalies sumazinus oro kiekj.

DÉMESIO! Niekada neviršykite maksimalaus prijungto jrenginio darbinio slégio lygio. Neužveržkite fiksavimo verzlés per didele jega.

KOMPRESORIAUS NAUDOJIMAS

Pries atlikdami toliau nurodytus veiksmus, atidzai juos atlikite: Pries atlikdami technine prieziura, prijungdami jrankius ar priedus, visada isleiskite slegj is bako.

• Patikrinkite, ar varztai ir verzlès gerai priverzi.
• Patikrinkite, ar is oro bako isleidziamas kondensatas ir ar uždarytas isleidimo kamstis.
• Patikrinkite apsauginio voztuvo, oro bako ir visu sleginiq prieduy bukle.
• Jei oro filtras neśvarus, pakeiskite arba iśvalkyite ji.
• Patikrinkite, ar teisingai prijungta oro zama.

PALEIDIMAS / ISJUNGIMAS

• Jungti maśina paspaudžiant jungijkl C1 pav.
• Dark karta pasukus jungikij C1 pav., jrenginys issijungs.
• Junkite kompresoriu, leiskite oro rezervuarui pasiekti darbinj slegi ir patikrinkite, ar nera oro nuotekio.
  Nustatykite reikiamarabinjslegj
• Jei oro rezervuare pasiekiamas reikiamas slégis, masina automatiskai issijungia.
• Jei slegis per mazes, jrenginys jsijungia automatiskai.
  Baigé darba visada isjunkite masina. Atidarykite bako ventilaciné anga, isleiskite ori ir pašalinkite susikaupusj kondensata.

PrieziuROS IR SAUGJIMO DEMESYSI

Bent karta per metus patikrinkite ir sureguliuokite masina, kad kvalifikuoti igalioto aptarnavimo centro darbuotojai jsitikintu, jog ji tinkamai veikia.

Tinkama techniné priežiura yra butina, kad masina veiktu saugiai, ekonomiskai ir be sutrikimu.

Nesilaikydami techninés prieziuros instrukcijur ir atsargumo priemoniu, galite sunkiai susizeisti arba zuti. Visada laikykites siame vadove isvardytu proceduru, atsargumo priemoniu, rekomenduojamos techninés prieziuros ir rekomenduojamu patikrinimu.

ISPEJIMAS

Pries atlikdami bet kokius darbus su masina (technine prieziura, apziura, priedu keitima, aptarnavima) arba pries laikydami masina, visada isjunkite varikli, palaukite, kol visos judancios dalys sustos, ir leiskite masinai atvesti. Apsaugokite variklj nuo atsitiktinio paleidimo (atjunkite maitinimo saltinju nuo elektros tinklo). Pries atlikdami technine prieziura, prijungdami jrankius ar priedus, VISADA isleiskite slegi is oro zarros ir bako.

Atjunkite kompresoriu nuo elektros tinklo. Niekada neprijunkite ir neatjunkite jrankio technines prieziuros metu.

• Visada jsitikinkite, kad visos verzlès ir varžtai yra gerai priveržti, ir patikrinkite, ar masina gerai veikia.

• Laiky kite masina geros buklés, prireikus pakeiskite ant masinos esancias jspejamasias ir instrukciju etiketes.

• Visada jsitikinkite, kad ventilaciños angose nera siukšliu.

• Saugumo sumetimais pakeiskite susidévejusias ar pazeistas dalis. Naudokite tik originaias atsargines dalis ir priedus. Dalys, kurios nebuvo isbandytos ir patvirtintos jrangos gamintojo, gali sukelti nenumatytu pazeidimu.

• Kitus, šiame skyriije neapraśyts remonto ir techninés priežūros darbus, kurie yra sudétingesni arba kuriemi atiki reikia specialiu jrankiu, patíkekite mūsī gialiotajam techninés priežūros centrui.

KONDENSATO ISLEIDIMAS IS ORO REZERVUARO

Po kiekvieno naudiojimo butina iš bako išleisti kondensata. Kondensata, kuris susidaro bakelio viduje del ore esancios dregmës, reikia periodiskai išleisti (arba po to, kai dirbama ilgiau nei valanda). Tai daroma siekiant apsaugoti bakà nuo rudžiu ir neriboti jo talpos.

• Drenažas turi būti atliekamas esant ne didesniam kaip 1,5 mm slégiui. 1 -2 bar.
• Pakreipkite bakaj drenozo isleidimo angos padetj iki zemiausios bako dalies D1 pav.
• Atsargiai atsukite voztuva; oro slegis isstums kondensata iš bako.
• Kai bake bus tik švarusoras, išjunkite ir priveržkite vožtuva.

ORFILTROVALYMAS

• Atidarykite oro filtrodangtei E1 pav.
• Isimkite filtrko kasete.
  Noredami pašalinti nešvarumus, svelniai stuktelékite filtraj kietapavirsiu. Niekada nebandykite nešvarumpašalinti sepeteliu, neshepets gali priversti nešvarumus jsiskverbtj j pluostus. Jei filtras yra labai nešvarus, pakeiskite jj nauju.

TECHNINES PrieziuROS LENTELE

Pries atlikdami technine prieziura, atjunkite jrenginju nuomaitinimo saltinio ir is bako isleiskite org bei kondensata.

Prieš kiekviena naudiojima	Išleiskite kondensata iš rezervuaro
	Patikrinkite, ar nesigirdi nejoprastu garsu arba vibracijos
	Išitikinkite, kad visos veržlès ir varžtai yra priveržti.
Kas 10 darbo valandy	Išvalykite oro filtrà
Kas 40 val. veikimo	Patikrinkite, ar oro sistemoje nera nuotékiu, naudodami muiluota vandenj.

Technine prieziura reikia atlikti dažniau, jei kompressorius naudojamas šalia dažu purskimo darby arba dulkétoje aplinkoje. Visa kitä technine prieziura ir remontà gali atlikti tik mūsù serviso atstovas.

VALYMAS

• Po kiekvieno naudojmo mašina krupščiai švaly kite.
• Neleiskite, kad rankenos butu suteptos aliejumi ar riebalais. Rankena valykite dregna sluoste ir muilu. Valymui niekada nenaudokite agresyviu plovikliu ar tirpikliu. Tai gali nepataisomai

sugadinti gaminj. Plastikines dalis gali pazeisti cheminés medziagos.

• Produktaruvalykitie siek tiek sudrekinta sluoste arba sepeteliu.
  Isvalykite jrenginio korpusa, ypač ventiliacijos angas.

SANDÉLIAVIMAS

• Laiky kite aparata vaikams nepasiekiamoje vietoje.
• Išjunkite variklj ir istraukite kištuka is elektros lizdo, kai masina nenaudiojama.
• Patikrinkite, ar isleidimo slegis yra lygus nului (0) psi, iki galo pasukdami regullatoriaus rankenele, kad visiskai sumazintumete isleidimo oro slegi.
• Nuimkite pneumatinj jrankj arba prieda.
  Leiskite masinai atvesti. Iseiskite ori iro bako atidarydami bako apacioje esanti i sleidimo voztuva. - Nelaiky kite masinos ilga laika tiesoginiuose saulés spinduliuose.
• Saugumo sumetimais pakeiskite susidévejusias ar pažeistas dalis.
• Masina laiky kite svarioje, sausoje, tamsioje ir neuzsaliancioje vietoje, apsaugotoje nuo dulkiu ir vaikams nepasiekiamoje vietoje. Optimali laikymo temperatura yra nuo 5^ iki 30^ .
• Jeijmanoma, laikymui naudokite originala pakuote.
• Uždenkite kompresoriu tinkamu apsauginiu dangciu, kuris nesulaiko dregmés. Nenaudokite plastikines plevelès kaip dangcio nuo dulkiu. Neporetas dangtis sulaikys dregmé aplink jrenginj, skatindamas rudljimä ir korozija.

TRANSPORTAS

Išjunkite variklj ir ištraukite kištuka iš lizdo. Transportuodami saugokités, kad masina nenukristu ar kitaip nesusvyruotu. Transportuodami masina pritvirtinkite, kad ji nenuslystu ir neapvirtst. Ant masinos nedekite jokiü daiktu.

PROBLEMU SPRENDIMAS

Masinos gedimus, kurios reikia pašalinti, visada turi šalinti specializuotos dirbtuvës. Neteisetas jsikišimas gali sukelti Žala. Jei negalite pašalinti gedimo cía aprasytomis priemonëmis, kreipkitës j igaiotaji techninës prieziūros centra.

Problema	Gallma priežastis	Korekcinlai veiksmai
Kompresorius nejsijungia	Pagrindinio maitinimo šaltinio gedimas. Prijungimas prie elektrós tinklo. Perkaitimas.	Patikrinkite perdegusio saugiklio / jungiklio priežastj. Pakeiskite arba iš naujo nustatykite Kreipkitës j igaliotaji techninës priežiūros centra Palaukite, kol variklis atvës
Per mažas slëgis	Oro nuotëkis apsauginiame vožtuve. Užsikimşës oro filtras. Sugedës atbulinis vožtuvas.	Patikrinkite vožtuva rankiniu būdu ištraukdamiŽiedus. Jei taip yra, vožtuva vis tiek reikia pakeisti igaliotame techninës priežiūros centre. Prireikus išvalykite arba pakeiskite. Ar atbulinis vožtuvas pakeisti igaliotame paslauga
Apsauginio vožtuvo išleidimas	Sugedës slëgio jungiklis arba neteisingas reguliavimas	Patikrinkite, ar teisingai sureguliuota, jei problema išlieka, pakeiskite slëgio jungiklj igaliotame techninës priežiūros centre.

TECHNINIAI DUOMENYS

Alyvos kompresorius 12K010-1
Parametras	Verté
Maitinimo jtampa	220-240 V KINTAMOSIOS SROVÉS
Maitinimo dažnis	50 Hz
Veikimo režimas	S1
Nominali variklio galia	1500W
Alyvos tips	10W40
Alyvos bako talpa	225 ml
Variklio greitis	2850 min-1
Apsaugos klase	I
Didžiausias slëgis	8bar
Talyklos talpa	40l
Veikimas	169l
Apsaugos laipsnis	IPX0
Masé	31 kg
12K010-1 nurodomas mašinos tipas ir Žymuo

TRIUKSMOR VIBRACIJOS DUOMENYS

Garso slègio lygis	\( {\mathrm{{Lp}}}_{\mathrm{A}} = {97},0\mathrm{\;{dB}}\left( \mathrm{A}\right) \mathrm{K} = 2,0 \) \( \mathrm{{dB}}\left( \mathrm{A}\right) \)
Garso galios lygis	Didžiausia. \( {\mathrm{{Lw}}}_{\mathrm{A}} = {95},5\mathrm{\;{dB}}\left( \mathrm{A}\right) \) \( \mathrm{K} = 2,0\mathrm{\;{dB}}\left( \mathrm{A}\right) \)

Informacija apie triuksmq ir vibracija

Irangos kleidziamo triuksmo lygi apibudina: kleidziamo garso slegio lygis Lpa ir garso galios lygis LwA (kur K - matavimo neapibrezztis).

Siose instrukcjose nurodytas garso slegio lygis Lp, garso galios lygis Lw, ismatuoti pagal EN 1012-1.

APLINKOS APSAUGA

Elektra varomu gaminiu negalima ismesti kartu su buitinémis atliekon juos reikia pristatyj atittinkamas utilizingavimo vietas. Del informacjos a salinimka kreipiltesj gaminio pardaveja arba vietos valdizios institucija Elektris o elektronines jrangos attlekose yra medziagu, kurios nera nekensminges aplkain. Neperdirbta jranga kelia potencialu pavoju aplkaini i zmoniu sveikalai.

"GTX Poland Spóka z ograniczona odpowiedzialnoscia" "Spóka komandytowa", kurios registruota buveine rye Varšuvoje, ul. Pograniczna 2/4 (toliu - "GTX Poland") informuoja, kad visos autori teises j sio vadovo (toliu - "Vadovas") turinj, jskaitant, be kita ko. Visos autori teises j sio vadovo (toliu - Vadovas) turinj, jskaitant, bet neapsirbojan, jo teksta, nuotraukas, diagrams, bržinius, taip pat jo kompozicija, prikauso tik GTX Poland ir yra teisinës apsaugos objektas pagal 1994 m. vasario 4 d. Autori teisiir gretutiniu teisi j statyma (t. y. 2006 m. Istatymu leidinio N9 90, 631 punkas su pakeitmais). Kopijuoti, apdoroti, publikuoti, keisti komercinialis tikslais visa vadovar atskirus je elementus be rasitiško "GTX Polska" sutikimo yra grižtai draudžiama ir gali užtraukli civilne i baudžiamaja atskomye.

EB atitikties deklaracija

Gamintojas: Sp.k,

Prekybos pavadinimas: NEO TOOLS

Serijos numeris: 00001 + 99999

Pirmiau aprasyas gaminys atitinka siuos dokumentus:

Masinu direktyva 2006/42/EB Elektromagnetinio

suderinamumo direktyva 2014/30/ES RoHS direktyva 2011/65/ES su pakeitimais, padarytais Direktyva 2015/863/ES Triuksmo emisijos direktyva 2000/14/EB su pakeitimais, padarytais Direktyva 2005/88/EB Garantuotas garso gallos lygis LWA = 97 dB(A) Ismatuotas garso galios lygis LWA = 95,5 dB(A) K=1,93 dB(A)

Ir atitinka standarty reikalavimus:

EN 62841-1:2015; EN 62841-2-2:2014;

Si deklaracija taikoma tik tokioms masinoms, kokios jos pateikiamos i rinka, ir neapima sudedamuju daliu. prideda galutinis naudotojas arba atlieka veliau.

ES reziduoanjio asmens, jgaloto rengti technine dokumentacija, vardas, pavarde ir adresas:

Pasirasyta:
