ПОСІБНИК КОРИСТУВАЧА 12K0101 NEO tools

1. Прочитайте інструкцію з експлуатації.

2. носити захисний одяг.

3. використовуйте засоби індивідуального захисту (захисні

окуляри, навушники, респіратор).

4. захищати від дощу. Для внутрішнього використання

5. перед ремонтом (технічним обслуговуванням) від'єднати від

6. Обережно, гарячі поверхні.

7. увага може діяти без попередження.

8.Обережно, ризик ураження електричним струмом.

9. Не спрямовуйте струмінь на людей, тварин або

електроустановки під напругою.

10. тримайте дітей подалі від інструменту.34

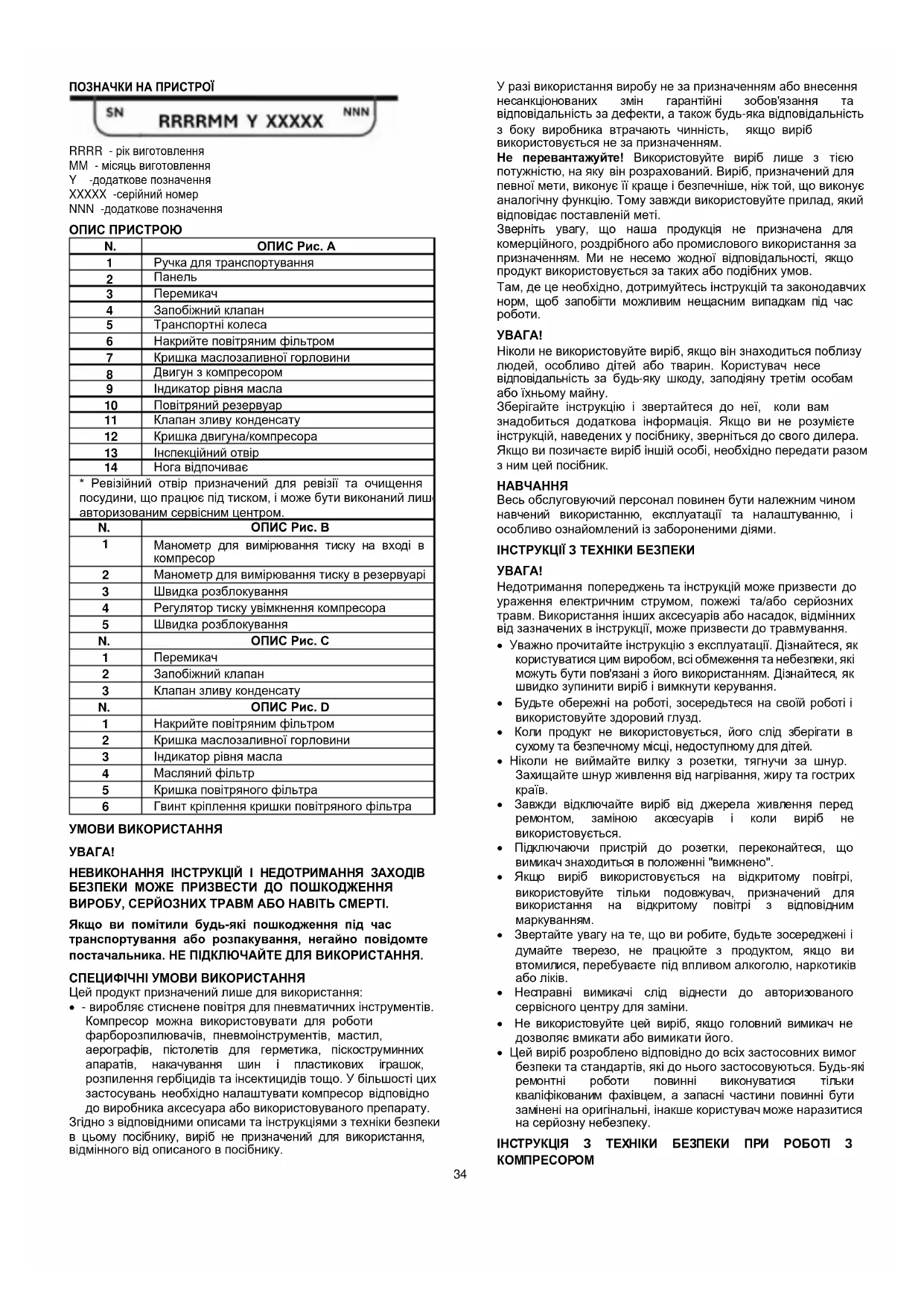

ПОЗНАЧКИ НА ПРИСТРОЇ RRRR - рік виготовлення MM - місяць виготовлення Y -додаткове позначення XXXXX -серійний номер NNN -додаткове позначення ОПИС ПРИСТРОЮ

Ручка для транспортування

Накрийте повітряним фільтром

Кришка маслозаливної горловини

Двигун з компресором

Індикатор рівня масла

Повітряний резервуар

Клапан зливу конденсату

Кришка двигуна/компресора

• Ревізійний отвір призначений для ревізії та очищення посудини, що працює під тиском, і може бути виконаний лише авторизованим сервісним центром.

Манометр для вимірювання тиску на вході в

Манометр для вимірювання тиску в резервуарі

Швидка розблокування

Регулятор тиску увімкнення компресора

Швидка розблокування

Клапан зливу конденсату

Накрийте повітряним фільтром

Кришка маслозаливної горловини

Індикатор рівня масла

Кришка повітряного фільтра

Гвинт кріплення кришки повітряного фільтра УМОВИ ВИКОРИСТАННЯ

НЕВИКОНАННЯ ІНСТРУКЦІЙ І НЕДОТРИМАННЯ ЗАХОДІВ БЕЗПЕКИ МОЖЕ ПРИЗВЕСТИ ДО ПОШКОДЖЕННЯ ВИРОБУ, СЕРЙОЗНИХ ТРАВМ АБО НАВІТЬ СМЕРТІ. Якщо ви помітили будь-які пошкодження під час транспортування або розпакування, негайно повідомте постачальника. НЕ ПІДКЛЮЧАЙТЕ ДЛЯ ВИКОРИСТАННЯ. СПЕЦИФІЧНІ УМОВИ ВИКОРИСТАННЯ Цей продукт призначений лише для використання:

• - виробляє стиснене повітря для пневматичних інструментів. Компресор можна використовувати для роботи фарборозпилювачів, пневмоінструментів, мастил, аерографів, пістолетів для герметика, піскоструминних апаратів, накачування шин і пластикових іграшок, розпилення гербіцидів та інсектицидів тощо. У більшості цих застосувань необхідно налаштувати компресор відповідно до виробника аксесуара або використовуваного препарату. Згідно з відповідними описами та інструкціями з техніки безпеки в цьому посібнику, виріб не призначений для використання, відмінного від описаного в посібнику. У разі використання виробу не за призначенням або внесення несанкціонованих змін гарантійні зобов'язання та відповідальність за дефекти, а також будь-яка відповідальність з боку виробника втрачають чинність, якщо виріб використовується не за призначенням. Не перевантажуйте! Використовуйте виріб лише з тією потужністю, на яку він розрахований. Виріб, призначений для певної мети, виконує її краще і безпечніше, ніж той, що виконує аналогічну функцію. Тому завжди використовуйте прилад, який відповідає поставленій меті. Зверніть увагу, що наша продукція не призначена для комерційного, роздрібного або промислового використання за призначенням. Ми не несемо жодної відповідальності, якщо продукт використовується за таких або подібних умов. Там, де це необхідно, дотримуйтесь інструкцій та законодавчих норм, щоб запобігти можливим нещасним випадкам під час

Ніколи не використовуйте виріб, якщо він знаходиться поблизу людей, особливо дітей або тварин. Користувач несе відповідальність за будь-яку шкоду, заподіяну третім особам або їхньому майну. Зберігайте інструкцію і звертайтеся до неї, коли вам знадобиться додаткова інформація. Якщо ви не розумієте інструкцій, наведених у посібнику, зверніться до свого дилера. Якщо ви позичаєте виріб іншій особі, необхідно передати разом з ним цей посібник.

Весь обслуговуючий персонал повинен бути належним чином навчений використанню, експлуатації та налаштуванню, і особливо ознайомлений із забороненими діями. ІНСТРУКЦІЇ З ТЕХНІКИ БЕЗПЕКИ

Недотримання попереджень та інструкцій може призвести до ураження електричним струмом, пожежі та/або серйозних травм. Використання інших аксесуарів або насадок, відмінних від зазначених в інструкції, може призвести до травмування.

• Уважно прочитайте інструкцію з експлуатації. Дізнайтеся, як користуватися цим виробом, всі обмеження та небезпеки, які можуть бути пов'язані з його використанням. Дізнайтеся, як швидко зупинити виріб і вимкнути керування.

• Будьте обережні на роботі, зосередьтеся на своїй роботі і використовуйте здоровий глузд.

• Коли продукт не використовується, його слід зберігати в сухому та безпечному місці, недоступному для дітей.

• Ніколи не виймайте вилку з розетки, тягнучи за шнур. Захищайте шнур живлення від нагрівання, жиру та гострих

• Завжди відключайте виріб від джерела живлення перед ремонтом, заміною аксесуарів і коли виріб не використовується.

• Підключаючи пристрій до розетки, переконайтеся, що вимикач знаходиться в положенні "вимкнено".

• Якщо виріб використовується на відкритому повітрі, використовуйте тільки подовжувач, призначений для використання на відкритому повітрі з відповідним маркуванням.

• Звертайте увагу на те, що ви робите, будьте зосереджені і думайте тверезо, не працюйте з продуктом, якщо ви втомилися, перебуваєте під впливом алкоголю, наркотиків

• Несправні вимикачі слід віднести до авторизованого сервісного центру для заміни.

• Не використовуйте цей виріб, якщо головний вимикач не дозволяє вмикати або вимикати його.

• Цей виріб розроблено відповідно до всіх застосовних вимог безпеки та стандартів, які до нього застосовуються. Будь-які ремонтні роботи повинні виконуватися тільки кваліфікованим фахівцем, а запасні частини повинні бути замінені на оригінальні, інакше користувач може наразитися на серйозну небезпеку. ІНСТРУКЦІЯ З ТЕХНІКИ БЕЗПЕКИ ПРИ РОБОТІ З КОМПРЕСОРОМ35 КЛАПАН СКИДАННЯ ТИСКУ В РЕЗЕРВУАРІ

• Цей клапан встановлюється на заводі, щоб запобігти пошкодженню напірного контуру, компресора та двигуна.

• Він встановлюється на заводі на певну межу для конкретної моделі та налаштування і ніколи не повинен змінюватися під час налаштування користувачем, це автоматично призведе до анулювання гарантії.

• Перемикач повітря встановлюється на заводі для забезпечення оптимальної роботи обладнання. Ніколи не перемикайте та не виймайте цей перемикач, оскільки надмірний тиск повітря може призвести до серйозного пошкодження обладнання або травмування людей. ДВИГУН І КОМПРЕСОРНИЙ НАСОС

• Повітряні компресори нагріваються під час роботи. Ніколи не торкайтеся двигуна, напірних ліній або компресора.

• Якщо перемикач увімкнено, компресор працює автоматично при підключенні живлення.

• Ніколи не виконуйте жодних налаштувань з увімкненим та/або підключеним кабелем живлення. УВАГА: СТИСНЕНЕ ПОВІТРЯ

• Стиснене повітря з пристрою може містити чадний газ. Повітря, що утворюється, не придатне для дихання.

• Завжди використовуйте респіратор під час розпилення фарби або в умовах підвищеної запиленості.

• Використання стисненого повітря може спричинити циркуляцію пилу та/або частинок - завжди носіть захисні

• Якщо машина використовується для розпилення легкозаймистих речовин, встановлюйте її з навітряного боку та на безпечній відстані.

• Ніколи не спрямовуйте пістолет-розпилювач на себе, інших людей або тварин. СИСТЕМА СТИСНЕНОГО ПОВІТРЯ

• Надмірний тиск у напірному контурі може призвести до вибуху або розриву. Для захисту від надмірного тиску передбачено заводське значення безпеки. Не знімайте, не регулюйте та не замінюйте цей клапан.

• Якщо будь-яка з вищезазначених умов буде змінена або порушена, це призведе до анулювання гарантії виробника. Будь ласка, зверніть увагу, що будь-які запасні частини повинні купуватися з тими самими специфікаціями, що й оригінальне обладнання. Зверніться до вашого авторизованого дилера для отримання запасних частин або специфікацій. DYSZA Якщо повітряна форсунка негерметична, має ознаки глибокої корозії, механічних пошкоджень або з неї виходить повітря, негайно вимкніть машину і зверніться до авторизованого сервісного центру. Використання машини з несправною насадкою може призвести до розриву повітряної насадки або несподіваного витоку повітря під високим тиском, що може призвести до смертельних або серйозних травм. ЕЛЕКТРИЧНІ ВИМОГИ

• Машина повинна бути підключена до належним чином заземленої розетки.

• Ніколи не використовуйте при номінальній напрузі, відмінній від 220-230 В / 50 Гц. Електричний ланцюг повинен бути належним чином захищений.

• Підключайте тільки до електричного кола, захищеного пристроєм захисту від струму з струмом спрацьовування не більше 30 мА. ЗАХИСНЕ СПОРЯДЖЕННЯ

• Одягайте захисні окуляри! Під час роботи з машиною в очі можуть потрапляти сторонні предмети, які можуть спричинити серйозні пошкодження очей. Звичайних окулярів недостатньо для захисту очей. Наприклад, коригувальні окуляри або сонцезахисні окуляри не забезпечують належного захисту, оскільки вони не мають спеціального захисного скла і недостатньо закриті з боків. ПРИМІТКА: Машина працює дуже шумно

• Носіть відповідні засоби захисту від шуму! Шум може призвести до пошкодження або втрати слуху. Робіть часті перерви під час роботи. Обмежте щоденний вплив шуму.

• Захисні засоби, такі як протипилова маска або каска, що використовуються у відповідних умовах, зменшують травматизм, особливо коли в процесі обробки утворюється пил або існує ризик удару головою об виступаючі або низькі

ПРОФІЛАКТИКА ТА ПЕРША ДОПОМОГА Примітка: завжди рекомендується:

• Підходящий вогнегасник (сніговий, порошковий) в наявності.

• Повністю укомплектована аптечка, легкодоступна для обслуговуючого персоналу та оператора.

• Мобільний телефон або інший пристрій для швидкого виклику екстрених служб. Супроводжуючий знайомий з принципами надання першої медичної допомоги. Супроводжуючий повинен перебувати на безпечній відстані від робочої зони і постійно бачити вас! Завжди дотримуйтесь правил надання першої медичної допомоги в разі травми.

• У випадку з ураженням електричним струмом, як ніде, необхідно наголосити на безпеці та усуненні ризиків для рятувальників. Постраждала людина зазвичай залишається в контакті з електрообладнанням (джерелом ураження) через м'язові спазми, викликані ударом струму. У цьому випадку відбувається травматичний процес. Тому необхідно ПЕРШ за все відключити електроживлення будь-яким доступним способом. Потім ВИКЛИКАТИ ШВИДКУ ДОПОМОГУ або іншу професійну службу. НА ВИПАДОК ПОЖЕЖІ:

• Якщо двигун починає диміти або з нього починає виходити дим, вимкніть виріб, від'єднайте джерело живлення і перейдіть у безпечне місце.

• Для гасіння пожежі використовуйте відповідний вогнегасник (CO2, сухий порошок, галотрон).

• НЕ ПАНІКУЙТЕ. Паніка може завдати ще більшої шкоди. ЗАЛИШКОВИЙ РИЗИК Навіть якщо виріб використовується відповідно до інструкцій, неможливо усунути всі ризики, пов'язані з поводженням з ним. Конструкція виробу може спричинити такі небезпеки:

• Електрична небезпека, спричинена дотиком до частин, що знаходяться під високою напругою (прямий контакт), або до частин, які опинилися під високою напругою внаслідок несправності виробу (непрямий контакт).

• Теплова небезпека, що спричиняє опіки або інші травми внаслідок можливого контакту з високотемпературними предметами або матеріалами, включаючи джерела тепла.

• Небезпеки, спричинені контактом або вдиханням шкідливих рідин, газів, туманів, парів і пилу.

• Небезпеки, пов'язані з недотриманням ергономічних принципів дизайну виробу, наприклад, небезпеки, спричинені нездоровим положенням тіла або надмірним напруженням і неприродним характером анатомії людської руки/руки, стосуються дизайну рукоятки, балансу виробу.

• Небезпеки, спричинені несподіваним запуском, несподіваним перевищенням швидкості двигуна через несправність/відмову системи керування, пов'язані з помилками в розміщенні рукоятки та приводу.

• Небезпека нездатності зупинити виріб за найкращих умов пов'язана з надійністю рукоятки та розміщенням виробу поза

• Небезпека виходу з ладу системи контролю продукції пов'язана з міцністю ручки, розташуванням приймачів і маркуванням.

• Небезпека від предметів, що стріляють, або розбризкування

• Механічні небезпеки, пов'язані з різанням і відбраковуванням.

• Ризик втрати слуху (глухоти) та інших фізіологічних розладів (наприклад, втрата рівноваги, втрата свідомості), спричинених шумом.36 Ризик вібрації (спричиняє судинні та неврологічні пошкодження кистьово-рухової системи, наприклад, так звану "хворобу білого

Виріб генерує електромагнітне поле дуже низької інтенсивності. Це поле може перешкоджати роботі деяких кардіостимуляторів. Щоб зменшити ризик серйозних або смертельних травм, люди з кардіостимуляторами повинні проконсультуватися з лікарем. За відсутності захисту від надмірного струму користувач повинен забезпечити встановлення пристрою захисту від надмірного струму для силового ланцюга. Він повинен відповідати вимогам стандарту EN60204-1. Зверніться за порадою до електрика. Не використовуйте цей компресор у вибухонебезпечному середовищі: існує ризик серйозних нещасних випадків і пожежі. Висока в'язкість масла може виникнути під час холодного запуску, засмічені масляні фільтри або несправність клапана можуть викликати масляне голодування; Отвори повинні бути закриті, коли компресор працює. Визначте, коли компресор автоматично або дистанційно керується. Вжити необхідних заходів для запобігання автоматичному або дистанційному запуску, коли компресор знаходиться на обслуговуванні, технічному обслуговуванні або огляді: заблокувати головний електричний вимикач. Ризик утворення коксу в нагнітальному трубопроводі, що може спричинити пожежу або вибух Концентрації оброблюваних газів, які можуть витіснити повітря для дихання, повинні утримуватися на прийнятних рівнях. Користувач повинен ознайомитися зі стандартом EN 12021 щодо допустимих рівнів забруднюючих речовин у повітрі, що вдихається. Для очищення рідин, що утворюються під час роботи компресора, перед введенням компресора в експлуатацію необхідні сепаратори, уловлювачі та евакуаційні пристрої, оскільки вони не входять до комплекту поставки;

• Ретельно перевірте всі деталі після розпакування виробу з

• Не викидайте пакувальні матеріали, доки ретельно не перевірите, чи не залишилися вони частиною продукту.

• Не залишайте частини упаковки (поліетиленові пакети, скріпки тощо) у доступному для дітей місці, вони можуть бути потенційним джерелом небезпеки. Існує небезпека проковтування або удушення!

• Якщо ви помітили пошкодження під час транспортування або розпакування, негайно повідомте про це постачальника. Не використовуйте виріб!

• Ми рекомендуємо зберегти упаковку для подальшого використання. Продовжуйте переробляти або утилізувати пакувальні матеріали відповідно до чинного законодавства. Відсортуйте окремі частини упаковки за матеріалом і віднесіть їх у відповідні пункти збору. Для отримання додаткової інформації зверніться до місцевої адміністрації. Під час транспортування в упаковці кріплення можуть

ВМІСТ НАБОРУ Розмістіть компресор у чистому, сухому та добре провітрюваному приміщенні. Розмістіть компресор на відстані від 30 см до 45 см від стіни або іншої перешкоди, яка може перешкоджати проходженню повітря через вентилятор. Встановіть компресор на стійку горизонтальну поверхню. Це особливо важливо для цього компресора через його вертикальну конструкцію. Для забезпечення належного охолодження компресор оснащений ребрами тепловідведення. Тримайте ребра та інші частини, які накопичують пил або бруд, чистими. Чистий компресор працює прохолодніше і забезпечує тривалішу роботу. Не кладіть на компресор ганчірки, контейнери або інші матеріали. Встановіть максимальний тиск і підключіть компресор до електромережі. Після досягнення максимального тиску вимкніть компресор, який працює належним чином, і перевірте на слух, чи немає витоку повітря. Якщо виявлено витік повітря, скиньте тиск з повітряного сопла і перед подальшим використанням зверніться до авторизованого сервісного центру для перевірки та ремонту компресора. УВАГА: Ніколи не використовуйте компресор з витоком стисненого повітря! Переміщайте машину тільки за ручку, ніколи не тягніть за під'єднані шланги та кабелі. ПОПЕРЕДЖЕННЯ ПРО ПІДГОТОВКУ ДО РОБОТИ! При використанні компресора завжди зберігайте і транспортуйте його в робочому положенні (стоячи, з опорою на підніжку і колеса на рівній, твердій поверхні - баком вниз, а двигуном компресора вгору). Ніколи не перевертайте компресор догори дном! УСТАНОВКА КОМПРЕСОРА КРІПЛЕННЯ КОЛІС Може знадобитися встановлення транспортних коліс рис. A5 і підніжку мал. A14 перед початком роботи. РОЗЛИВ НАФТИ Перед початком експлуатації компресор необхідно заправити спеціальним мастилом. Слід використовувати оливу типу 10W40, для заливки потрібно 225 мл оливи. Для першого заправлення масло входить в комплект поставки. Щоб залити масло, відкрутіть пробку рис. D2, залити оливу в заливну горловину рис. D4, спостерігаючи за рівнем оливи на індикаторі рис. D3. Після досягнення рекомендованого рівня (червона крапка), закрутіть пробку рис. D2 і компресор готовий до роботи. ПІД'ЄДНАННЯ ТА ВІД'ЄДНАННЯ ПОВІТРЯНОГО ШЛАНГА Машина оснащена швидкороз'ємними з'єднаннями (рис. B3) для підключення шланга для повітря під тиском. - Використання стисненого повітря для різних передбачених цілей (накачування, пневматичні інструменти, фарбування, миття тільки миючими засобами на водній основі і т.д.) вимагає знання і дотримання правил, встановлених для кожного окремого застосування. - Перед проведенням технічного обслуговування, підключенням інструментів або аксесуарів завжди скидайте тиск з балона. При підключенні пневматичного інструменту до шланга для стисненого повітря, що подається компресором, необхідно обов'язково перервати потік повітря зі шланга. Переривання потоку повітря зі шланга є обов'язковим. ПІДКЛЮЧЕННЯ ПОВІТРЯНОГО ШЛАНГА

• Підключіть повітряний шланг до одного з швидкороз'ємних з'єднань рис. B3.

• Перевірте правильність підключення повітряного шланга. ВІД'ЄДНАННЯ ПОВІТРЯНОГО ШЛАНГА

• Вставте з'єднувач лінії подачі повітря в гніздо.

• Потягніть фланець назад до манометра.

• Витягніть з'єднувач повітряної лінії та відпустіть фланець. НАЛАШТУВАННЯ РОБОЧОГО ТИСКУ Тиск повітря в резервуарі рис. A10 показується на манометрі рис. B2. Тиск увімкнення компресора, з іншого боку, показує манометр рис. B1. Встановлений робочий тиск можна регулювати. Для цього використовується ручка регулятора рис. B4, при цьому необхідно уважно стежити за значенням встановленого тиску на манометрі рис. B1. Повертайте регулятор рис. B4 відповідно до стрілок на регуляторі, щоб збільшити або зменшити робочий тиск. При зменшенні тиску зміна на стрілці манометра відбувається тільки після часткового зменшення кількості повітря. УВАГА! Ніколи не перевищуйте максимальний робочий тиск підключеного пристрою. Не затягуйте контргайку з надмірним

ВИКОРИСТАННЯ КОМПРЕСОРА Уважно виконайте наступні кроки, перш ніж продовжити: Завжди скидайте тиск з бака перед проведенням технічного обслуговування, підключенням інструментів або аксесуарів.

• Перевірте, чи надійно затягнуті болти та гайки

• Переконайтеся, що конденсат з ресивера злито, а зливна пробка закрита.37

• Перевірте стан запобіжного клапана, повітряного резервуара та всіх аксесуарів, що працюють під тиском.

• Якщо повітряний фільтр забруднений, замініть або почистіть

• Перевірте правильність підключення повітряного шланга. ЗАПУСК / ВИМКНЕННЯ

• Запустити машину, натиснувши на вимикач рис. C1.

• Повторне перемикання перемикача рис. C1 вимкне

• Запустіть компресор, дайте ресиверу досягти робочого тиску і перевірте, чи немає витоків повітря.

• Відрегулюйте необхідний робочий тиск.

• Якщо повітряний резервуар досягає необхідного тиску, машина автоматично вимикається.

• Якщо тиск занадто низький, пристрій запускається автоматично.

• Завжди вимикайте машину після закінчення роботи. Відкрийте вентиляційний отвір бака, випустіть повітря і видаліть накопичений конденсат. УВАГА, ДОГЛЯД ТА ЗБЕРІГАННЯ! Щонайменше один раз на рік перевіряйте та регулюйте машину кваліфікованим персоналом в авторизованому сервісному центрі, щоб переконатися, що вона працює належним чином. Належне технічне обслуговування має важливе значення для безпечної, економічної та безперебійної роботи машини. Недотримання інструкцій з технічного обслуговування та запобіжних заходів може призвести до серйозних травм або смерті. Завжди дотримуйтесь процедур, запобіжних заходів, рекомендованого технічного обслуговування та рекомендованих перевірок, наведених у цьому посібнику. ПОПЕРЕДЖЕННЯ ЗАВЖДИ вимикайте двигун перед виконанням будь-яких робіт на машині (технічне обслуговування, перевірка, заміна аксесуарів, обслуговування) або перед тим, як поставити її на зберігання, дочекайтеся зупинки всіх рухомих частин і дайте машині охолонути. Захистіть двигун від випадкового запуску (відключіть джерело живлення від мережі). ЗАВЖДИ скидайте тиск з повітряного шланга і резервуара перед проведенням технічного обслуговування, підключенням інструментів або аксесуарів. Від'єднайте компресор від електромережі. Ніколи не підключайте і не відключайте інструмент під час технічного обслуговування. - Завжди слідкуйте за тим, щоб усі гайки та болти були надійно затягнуті, і переконайтеся, що машина знаходиться в робочому

- Підтримуйте машину в належному стані, за потреби змінюйте попереджувальні та інструкційні наклейки на машині. - Завжди слідкуйте за тим, щоб вентиляційні отвори були вільні від сміття. - Замінюйте зношені або пошкоджені деталі з міркувань безпеки. Використовуйте тільки оригінальні запасні частини та аксесуари. Деталі, які не були протестовані та схвалені виробником обладнання, можуть спричинити непередбачувані пошкодження. - Для виконання робіт з ремонту та технічного обслуговування, які відрізняються від описаних у цьому розділі, є складнішими або потребують спеціальних інструментів, довірте їх нашому авторизованому сервісному центру. ВІДВЕДЕННЯ КОНДЕНСАТУ З ПОВІТРЯНОГО РЕЗЕРВУАРА Необхідно зливати конденсат з бака після кожного використання. Конденсат, який утворюється всередині бака через вологу в повітрі, слід періодично зливати (або після завершення роботи більше години). Це робиться для того, щоб захистити бак від іржі і не обмежувати його ємність.

• Дренаж слід проводити під тиском макс. 1 -2 бар.

• Нахиліть бак до положення зливного отвору в найнижчу частину бака, рис. D1.

• Обережно відкрутіть клапан; тиск повітря витіснить конденсат з резервуара.

• Коли в баку залишиться лише чисте повітря, вимкніть і затягніть клапан. ОЧИЩЕННЯ ПОВІТРЯНОГО ФІЛЬТРА

• Відкрийте кришку повітряного фільтра, рис. E1.

• Вийміть фільтрувальний картридж.

• Щоб видалити бруд, обережно постукайте фільтром по твердій поверхні. Ніколи не намагайтеся зчищати бруд щіткою, це може призвести до втискування бруду у волокна. Якщо фільтр надмірно забруднений, замініть його на новий. ТАБЛИЦЯ ТЕХНІЧНОГО ОБСЛУГОВУВАННЯ Перед проведенням технічного обслуговування відключіть пристрій від мережі електроживлення і випустіть повітря і конденсат з резервуара. Перед кожним використанням Злийте конденсат з бака Перевірте, чи немає незвичних звуків або вібрацій Переконайтеся, що всі гайки та болти затягнуті Кожні 10 годин роботи Очистіть повітряний фільтр Кожні 40 годин роботи Перевірте повітряну систему на наявність витоків за допомогою мильного розчину Технічне обслуговування слід проводити частіше, якщо компресор використовується поблизу фарборозпилювачів або в запиленому середовищі. Всі інші роботи з технічного обслуговування та ремонту можуть виконуватися тільки нашим сервісним представником

• Ретельно очищайте машину після кожного використання.

• Не допускайте забруднення ручок маслом або жиром. Очищайте ручку вологою ганчіркою з милом. Ніколи не використовуйте для чищення агресивні миючі засоби або розчинники. Це може завдати виробу непоправної шкоди. Пластмасові деталі можуть бути пошкоджені хімічними речовинами.

• Витріть виріб злегка зволоженою ганчіркою або щіткою.

• Очистіть корпус пристрою, особливо вентиляційні отвори.

• Зберігайте машину в недоступному для дітей місці.

• Коли машина не використовується, вимикайте двигун і виймайте вилку з розетки.

• Переконайтеся, що тиск на виході дорівнює нулю (0) фунтів на квадратний дюйм, повністю повернувши ручку регулятора, щоб повністю зменшити тиск повітря на виході.

• Зніміть пневматичний інструмент або приладдя.

• Дайте машині охолонути. Злийте повітря з резервуара для повітря, відкривши зливний клапан у нижній частині резервуара. - Не зберігайте машину під прямими сонячними променями протягом тривалого часу.

• Для безпеки замінюйте зношені або пошкоджені деталі.

• Зберігайте машину в чистому, сухому, темному та захищеному від морозу місці, захищеному від пилу та недоступному для дітей. Оптимальна температура зберігання - від 5°C до 30°C.

• Якщо можливо, використовуйте оригінальну упаковку для зберігання.

• Накрийте компресор відповідною захисною кришкою, яка не затримує вологу. Не використовуйте пластиковий лист для захисту від пилу. Непориста кришка буде затримувати вологу навколо машини, сприяючи появі іржі та корозії.

Вимкніть двигун і вийміть вилку з розетки. Під час транспортування намагайтеся не кидати і не трясти машину. Під час транспортування закріпіть машину, щоб запобігти її ковзанню та перекиданню. Не кладіть на машину сторонні

ВИРІШЕННЯ ПРОБЛЕМ Несправності машини, які потребують серйозного втручання, завжди повинні усуватися в спеціалізованій майстерні. Несанкціоноване втручання може призвести до пошкодження. Якщо ви не можете усунути несправність описаними тут способами, зверніться до авторизованого сервісного центру.38

Коригувальні дії Компресор не запускається Несправність

Перевірте причину перегорання запобіжника / автоматичного вимикача. Замініть

перезавантажте Зверніться до авторизованого сервісного центру Зачекайте, поки двигун охолоне Тиск занадто

Витік повітря в запобіжному

Перевірте клапан вручну, потягнувши за кільця. Якщо це так, заміна клапана в авторизованому сервісному центрі все одно необхідна. Очистіть або замініть за необхідності. Замініть зворотний

доручіть заміну зворотного клапана

Розблокування запобіжного

реле тиску або неправильне регулювання Переконайтеся, що налаштування

правильно, а проблема не зникає, замініть реле тиску в авторизованому сервісному центрі. ТЕХНІЧНІ ДАНІ Масляний компресор 12К010-1

Напруга живлення 220-240 В ЗМІННОГО

Частота живлення 50 Гц Режим роботи

Номінальна потужність

10W40 Ємність масляного бака 225 мл Частота обертання двигуна 2850 хв-¹ Клас захисту

Максимальний тиск 8 бар Ємність резервуара 40l Продуктивність 169l Ступінь захисту IPX0

31 кг 12K010-1 вказує як на тип, так і на позначення машини ДАНІ ЩОДО ШУМУ ТА ВІБРАЦІЇ Рівень звукового тиску

= 97.0 дБ(A) K= 2.0 дБ(A) Рівень звукової потужності Максимально. Lw

= 95,5 дБ(A) K= 2,0 дБ(A) Інформація про шум і вібрацію Рівень шуму обладнання описується: рівнем випромінюваного звукового тиску Lp

) і рівнем звукової потужності Lw

) (де K - невизначеність вимірювання). Рівень звукового тиску Lp

, рівень звукової потужності Lw

зазначені в цій інструкції, були виміряні відповідно до стандарту EN 1012-1. ЗАХИСТ НАВКОЛИШНЬОГО СЕРЕДОВИЩА

Вироби з електричним живленням не можна викидати разом із побутовими відходами, їх слід передавати у відповідні центри для утилізації. Для отримання інформації про утилізацію зверніться до продавця виробу або місцевої влади. Відпрацьоване електричне та електронне обладнання містить речовини, які не є екологічно безпечними. Неперероблене обладнання становить потенційний ризик для навколишнього середовища та здоров'я людей. "GTX Poland Spółka z ograniczoną odpowiedzialnością" Spółka komandytowa з місцезнаходженням у Варшаві, ul. Погранична 2/4 (далі: "GTX Польща") повідомляє, що всі авторські права на зміст цього посібника (далі: "Посібник"), в тому числі, серед іншого, належать їй. Всі авторські права на зміст цього посібника (далі - "Посібник"), включаючи, але не обмежуючись, його текст, фотографії, схеми, малюнки, а також його композицію, належать виключно GTX Poland і підлягають правовому захисту відповідно до Закону від 4 лютого 1994 р. "Про авторське право і суміжні права" (тобто Законодавчий вісник 2006 р. № 90, поз. 631 з наступними змінами). Копіювання, обробка, публікація, модифікація з комерційною метою всього Посібника, а також його окремих елементів без письмової згоди GTX Польща суворо заборонено і може призвести до цивільної та кримінальної відповідальності. ČESKÁ REPUBLIKA (CZ)
