12K0101 - Kompresor NEO tools - Tasuta kasutusjuhend

Kaubamärk	NEO tools
Mudel	12K0101
Toote tüüp	Õliga õhukompressor
Toitepinge	220-240 V AC
Sagedus	50 Hz
Mootori nimivõimsus	1500 W
Maksimaalne rõhk	8 bar
Paagi maht	40 L
Õhu voolukiirus	169 L/min
Õli tüüp	10W40
Õli maht	225 ml
Mootori kiirus	2850 min⁻¹
Kaitseklass	I
Kaitseaste	IPX0
Kaal	31 kg
Helirõhu tase	97 dB(A)
Helivõimsuse tase	95,5 dB(A)
Töörežiim	S1 (pidev teenus)
Sihtotstarve	Suruõhu tootmine pneumaatilistele tööriistadele, pihustamiseks, täitmiseks
Hooldus	Kondensaadi ärajuhtimine pärast iga kasutamist; õhufiltri puhastamine iga 10 tunni järel; tiheduse kontroll iga 40 tunni järel
Ohutus	Kaitseklapp, rõhulüliti, ülevoolukaitse, mitte suunata juga inimeste poole
Varuosad	Originaalvaruosade saamiseks võtke ühendust volitatud teeninduskeskusega
Üldine teave	Seaduslik garantii, EL-i vastavusdeklaratsioon, ei ole mõeldud ärikasutuseks

Korduma kippuvad küsimused - 12K0101 NEO tools

Kuidas kompressorit käivitada?

Käivitamiseks vajutage lülitit Joon. C1. Veenduge, et paak ei ole rõhu all ja et õhuvoolik on õigesti ühendatud. Kompressor peatub automaatselt maksimaalsel rõhul ja käivitub uuesti, kui rõhk langeb.

Kuidas reguleerida töörõhku?

Rõhu reguleerimiseks kasutage regulaatorit Joon. B4. Pöörake seda noolte suunas, et rõhku suurendada või vähendada. Jälgige manomeetrit Joon. B1, et lugeda seatud väärtust. Ärge kunagi ületage ühendatud tööriista maksimaalset rõhku.

Miks kompressor ei käivitu?

Kontrollige toiteallikat (kaitse või kaitselüliti). Kui mootor on ülekuumenenud, oodake, kuni see jahtub. Kui probleem püsib, võtke rõhulüliti või mootori diagnoosimiseks ühendust volitatud teeninduskeskusega.

Kuidas õhupaaki tühjendada?

Avage tühjendusventiil Joon. C3, kui rõhk on 1 kuni 2 baari. Kallutage paak ventiili poole, et kondensaat välja lasta. Sulgege ventiil kohe, kui väljub puhas õhk. Tehke seda pärast iga kasutamist, et vältida roostetamist.

Millist õli kasutada ja kuidas seda täita?

Kasutage õli 10W40. Maht on 225 ml. Keerake lahti täitekork Joon. D2, valage õli avasse Joon. D4 kuni punase märgini tasemeindikaatoril Joon. D3. Keerake kork tagasi.

Kuidas õhufiltrit puhastada?

Avage õhufiltri kaas Joon. E1, eemaldage kassett ja koputage seda õrnalt vastu kõva pinda, et eemaldada mustus. Ärge kasutage harja, sest see surub mustuse kiududesse. Kui filter on väga määrdunud, vahetage see välja.

Mida teha, kui kaitseklapp käivitub?

See viitab vigasele rõhulülitile või valele reguleerimisele. Kontrollige esmalt rõhulüliti seadet. Kui probleem püsib, laske rõhulüliti volitatud teeninduskeskusel välja vahetada. Ärge kunagi muutke kaitseklappi.

Kas ma saan kompressori õhku hingamiseks kasutada?

Ei. Suruõhk võib sisaldada süsinikmonooksiidi ja muid saasteaineid. See ei sobi hingamiseks. Kasutage alati sobivat respiraatorit, kui töötate tolmuses keskkonnas või värvidega.

Kuidas kompressorit transportida?

Kompressorit tuleb alati transportida vertikaalses asendis (paak all, mootor üleval). Kasutage transpordikäepidet Joon. A1. Ärge kunagi tõmmake voolikuid või kaableid. Kinnitage masin, et vältida libisemist või ümberkukkumist.

Kust leida varuosi?

Pöörduge volitatud teeninduskeskusesse või edasimüüja poole. Kasutage ainult originaalosi, et tagada ohutus ja nõuetekohane töö. Kõik mittevolitatud osad tühistavad garantii.

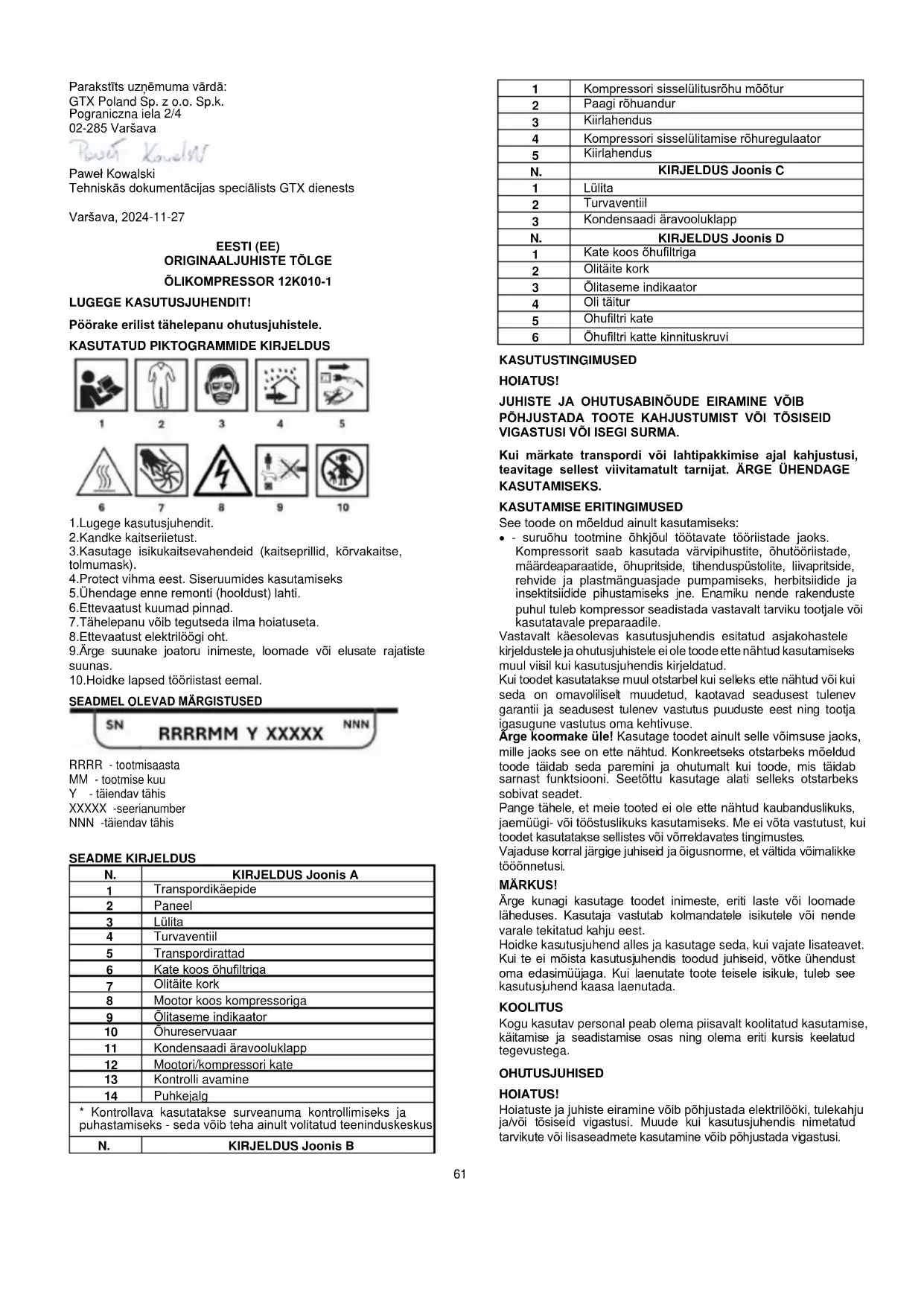

KASUTUSJUHEND 12K0101 NEO tools

Pörake erilist tahelepanu ohutusjuhistele.

KASUTATUD PIKTOGRAMMIDE KIRJELDUS

1

2

3

4

5

6

7

B

9

10

1.Lugege kasutusjuhendit.

2.Kandke kaitseriietust.

3.Kasutage isikukaitsevahendeid (kaitseprillid, kovakaitse, tolumask).

1. Protect vihma eest. Siseruumides kasutamiseks

5.Uhendage enne remonti (hooldust) lahti.

1. Ettevaatust kuumad pinnad.

2. Tahelepanu vob tegutseda ilma hoiatuseta.

8.Ettevaatust elektriloogi oht.

1. Arge suunake joatoru inimeste, loomade voi elusate rajatiste suunas.

10.Hoidke lapsed tooristast eemal.

SEADMEL OLEVAD MARGISTUSED

SN

RRRRMM Y XXXXX

NNN

RRRR - tootmisaasta

MM - tootmise kuu

Y -taiendav tahis

XXXX -seerianumber

NNN -taiendav tahis

SEADME KIRJELDUS

N.	KIRJELDUS Joonis A
1	Transpondikäepide
2	Paneel
3	Lülita
4	Turvaventil
5	Transpondirattad
6	Kate koos öhufiltriga
7	Olitàite kork
8	Mootor koos kompressoriga
9	Ölitaseme indikaator
10	Öhureservuaar
11	Kondensaadi äravooluklapp
12	Mootori/kompressori kate
13	Konrolli avamine
14	Puhkejalg
* Kontrolla kasutatakse surveanuma kontrollimiseks ja puhastamiseks - seda vöib teha ainult volitatud teeninduskeskus
N.	KIRJELDUS JoonIs B

1	Kompressori sisselülitusrōhu mōōtur
2	Paagi rōhuandur
3	Kiirlahendus
4	Kompressori sisselülitamise rōhuregulaator
5	Kiirlahendus
N.	KIRJELDUS Joonis C
1	Lūlita
2	Turvaventiil
3	Kondensaadi āravooluklapp
N.	KIRJELDUS Joonis D
1	Kate koos ōhultriga
2	Olitàite kork
3	Ölitaseme indikaator
4	Oli tāitur
5	Ohufiltri kate
6	Öhufiltri katte kinnituskruvi

KASUTUSTINGIMUSED

HOIATUS!

JUHISTE JA OHUTUSABINODE EIRAMINE VOIB POHJUSTADA TOOTE KAHJUSTUMIST VOI TOSISEID VIGASTUSI VOI ISEGI SURMA.

Kui markate transpondi voi lahtipakkimise ajal kahjustusi, teavidge sellest viivitamatult tarnijat. ARGE UHENDAGE KASUTAMISEKS.

KASUTAMISE ERITINGIMUSED

See toode on moeldud ainult kasutamiseks:

• suruohu tootmine ohkjoul tootavate tooristade jaoks. Kompressorit saab kasutada varvipihustite, hutooriistade, maardeaparaatide, chupritside, thenduspustolite, livapritside, rehvide ja plastmanguasajade pumpamiseks, herbitsidide ja insetkitiidide pihustamiseks jne. Enamiku nende rakenduste puhul tuleb kompressor seadistada vastavalt tarviku tootjale voi kasutatavale preparaadile.

Vastavalt kaesolevas kasutusjuhendis esitatud asijakohastele kirjeldustele ja ohutusjuhistele ei ole toode ette nhtud kasutamiseks muul viisil kui kasutusjuhendis kirjeldatud.

Kui toodet kasutatakse muul otstarbel kui selleks ette nahtud voi kui seda on omavoliliselt muudetud, kaotavad seadusest tulenev garantii ja seadusest tulenev vastutus puuduste eest ning totja igasugune vastutus omakhtivuse.

Arge koomake üle! Kasutage toodet ainult selle voimsuse jaoks, mille jaoks see on ette nähtud. Konkreetseks otstarbeks moeldud toode tāidab seda paremini ja ohutumalt kui toode, mis tāidab sarnast funktsiooni. Seetōt'u kasutage alati selleks otstarbeks sobivat seadet.

Pange tāhele, et meie tooted ei ole ette nāhtud kaubanduslikuks, jaemügi- vōi toostuslikuks kasutamiseks. Me ei vōta vastutust, kui toodet kasutatakse sellistes vōi vorreldvates tingimustes.

Vajaduse korral järgige juhiseid ja ðigusnome, et välida voimalikke toönonnetusi.

MARKUS!

Arge kunagi kasutage toodet inimeste, eriti laste voi loomade laheduses. Kasutaja vastutab kolmandatele isikutele voi nende varale tekitatud kahu eest.

Hoidke kasutusjuhend alles ja kasutage seda, kui vajate lisateavet. Kui te ei moista kasutusjuhendis toodud juhiseid, voike uhendust omadesimuujaga. Kui laenurate toote teisele isikule, tuleb see kasutusjuhend kaasa laenutada.

KOOLITUS

Kogu kasutav personal peab olema piisavalt koolitatud kasutamise, kaitamise ja seadistamise osas ning olema eriti kursis keelatud tegevustega.

OHUTUSJUHISED

HOIATUS!

Hoiatuste ja juhiste eiramine voib pohjustada elektrilooki, tulekahju ja/voi tosiiseid vigastusi. Muude kui kasutusjuhendis nimetud tarvikute voi lisaseadmete kasutamine voib pohjustada vigastusi.

Lugege hoolikalt kasutusjuhendit. Lugege, kuidas seda toodet kasutada, koik piirangud ja millised ohud voivad olla seotud salle kasutamisega. Oppige, kuidas toodet kiiresti peatada ja juhtseade valja lulitada.
- Olge toöl ettevaatlik, keskenduge omä toöle ja kasutage tervet moistust.
- Kui toodet ei kasutata, tuleb seda hoida kuivas ja turvalises kohas lastele kattesaamatus kohas.
- Arge kunagi tommake pistikut pistikupesast valja, tommates juhtmest. Kaitske toitejuhet kuumuse, rasva ja teravate servade eest.
- Ühendage toode alati vooluvorgust lahti enne remonti, tarvikute vahetamist ja kui toodet ei kasutata.
- Pistikupessa ühendamisel veenduge, et luli on väljalūlitatud asendis.
- Kui todet kasutatakse välitingimustes, kasutage ainult välitingimustes kasutamiseks moeldud ja vastavalt margistatud pikendusijuhet.
- Pörake tāhelepanu sellele, mida teete, olge keskendunud ja moelge moistlikult, ærge tootage tootega, kui olete vasinud, alkoholi, narkootikumide vōi ravimite moju all.
Vigased lulitid tuleb via valjavahetamiseks volitatud teeninduskeskusesse.
- Arge kasutage seda toodet, kui pealuliti ei voimalda seda sisse voi valja lulitada.
See toode on konstrueeritud kooskolas kõigi selle suhtes kohaldatabate ohutusnouete ja -standarditega. Igasuguseid remonditoid tohib teha ainult kvalitseeritud isik ja varuosad tuleb asendada originalasadega, vastasel juhul voib kasutaja sattuda tõsisesse ohtu.

OHUTUSJUHISED KOMPRESSORIGA TOOTAMISEKS

PAAGI ROHU ALANDAMISE VENTIL

• See ventil on paigaldatud tehases, et valtida survekontuuri, kompressori ja mootori kahjustamist.
  See on tehases seadistatud konkreetse mudeli ja seadistuse jaoks konkreetsele piirile ning seda ei tohi kunagi kasutaja poolt seadistamisel muuta, kuna see muudab automaatsalt garantii kehtetuks.

ROHULULITI

• Ohulululiti on seadme optimaalseks tooks seadistatud tehases. Arge kunagi seda lulit utage ega eemaldage, sest liigne ohurohk voib pohjustada tosiseid seadmekahjustusi voi kehavigastusi.

MOOTOR JA KOMPRESSORPUMP

• Ohukompressorid mutuvad too ajal kuumaks. Arge kunagi puudutage mootorit, survetorisid ega kompressorit.
• Kui luliti on sisse lulitatud, tootab kompressor automaatseit, kui toitevool on uhendatud.
• Arge kunagi uritage seadistamist, kui toitejuhe on sisse lulitatud ja/voi uhendatud.

TAHELEPANU: SURUÖHK

• Seadme suruohk voib sisaldada susinikmonooksiidi. Tekkv ohki e i ole hingamiseks sobiv.
• Kasutage alati hingamisaparaati varvi pihustamisel voi tolmustes tingimustes.
• Suruohu kasutamine vöib pöhjustada tolu mu ja/vöi osakeste liikumist - kandke alati kaitseprille.
• Kui masinat kasutatakse tuleohtlike ainete pihustamiseks, paigutage see tuule poole ja ohutusse kaugusesse.
• Arge kunagi suunake pihustuspustolit enda, teiste inimesti voi loomade suunas.

SURUOHUSUSTEEM

• Liigne rohk survekontuuris voib pohjustada plahvaturve vii rebenemise. Ulerohu eest kaitsmiseks on tehases seadistatud turvavartus. Arge eemaldage, seadistage ega asendage seda ventili.
  Kui monda ülaltoodud tingimust muudatakse voi rikutakse, kaotab tootja garantii kehtivuse. Pange taehe, et koik varuosad peavad olema ostetud originaalvarustusega samade spetsifikatsionidega. Varuosade voi spetsifikatsionide saamiseks voitke uhendust om volitatud edasimüjaga.

DYSZA

Kui ohupihusti lekib, naitab marke sugavast korrosioonist, mehaanilistest kahjustustest voi ohust valjub, lulitage masin kohe valja ja laske see volitatud teeninduskeskuses hooldada. Masina kasutamine defektse pihustiga voib pohjustada ohupihusti purunemise voi ootamatu korgsurveohulekke, mille tagajarjeks voib olla surmaga loppev voi raske vigastus.

ELEKTRILISED NÖUDED

• Masin peab olema ühendatud nöuetekohaselt maandatud pistikupessa.
• Arge kunagi kasutage seadet muul nimipingel kui 220-230 V/50 Hz. Elektriahel peab olemä piisavalt kaitstud.
• Ühendage ainult vooluahelaga, mis on kaitstud voolukaitseseadmega, mille valjalulitusvool ei ületa 30mA .

KAITSEVAHENDID

Kandke kaitseprille! Masinaga tootades voivad silma paiskuda voorkehad, mis voivad pohjustada toseid silmakahjustusi. Tavalised prillid ei ole silmade kaitsmiseks piisavad. Naiteks korigeenvad kaitseprilid voi päikeseprillid ei paku piisavat kaitset, sest neil ei ole spetsiaalset turvaklaasi ja nad ei ole kulgedelt piisavalt suletud.

MÄRKUS: masin on väga mürarikas

Kandke asjakohaseid mürakaitsevahendeid! Mura vöib kahjustada vöi pöhjustada kuulmist. Tehke toä ajal sageli pausid. Piirake igapäevast kokkupuudet müraga.
- Kaitsevahendid, najeeks tolmumask voi kiiver, mida kasutatakse asjakohastes tingimustes, vahendavad vigastusi, eriti kui tootlemine tekitab tolu voi kui on oht, et pea voib porkuda valjaulatuvatele voi madalatele takistustele.

ENNETAMINE JA ESMAABI

Markus: alati soovitatav:

Sobiv tulekustuti (lumi, pulber) olemas.
- Täielikult varustatud esmaabikomplekt, mis on hooldajale ja operatorile kergesti kättesaadav.
- Mobiiltelefon voi muu seade, millega saab kiaresti hadaabiteenistusse helistada.

Esmaabi pöhimotteid tundev kaaslane. Kaaslane peab hoidma ohutusse kaugesesse toopiirkonnast ja nagema teid kogu aeg!

Järgige vigastuse korral alati esmaabi reegleid.

• Elektrilögi puhul tuleb rohkem kui kusagil mujal rohutada ohutust ja päästjate riskide korvaldamist. Vigastud isik jäab tavaliselt elektriseadmega (vigastuse allikaga) kokkupuutesse, sest elektrilögiestpohjustatud lihasspasmid tekitavad elektrilögi. Sellisel juhul on kaimas traumaatiline protssess. Seetottu on vaja esmajärekorras vooluvörk igal voimalikul visil valja lilitada. Seejärel KUTSUGE KINDLUSTUSTAJA voi muu professionaalne teens.

TULEKAHJU KORRAL:

Kui mootor hakkab suitsema voi sellest hakkab suitsu tulema, lulitage toode valja, uhendage vooluvork lahti ja minge ohutusse kohta.
- Kasutage tulekahju kustutamiseks sobivat tulekustutit (CO2, kuiv pulber, halotron).
- ARGE PANEERIGE. Paanika vöib tekitada veelgi suuremat kahju.

JAAMISRISK

Isegi kui toodet kasutatakse vastavalt juhistele, ei ole voimalik kōrvaldada koiki selle käitlemisega seotud riske. Toote konstruktsionist vōivad tuleneda jārgmised ohud:

• Elektriline oht, mis tulene borginge all olevate osade (otsene kokkupuude) voi toote rikke tagajarl korgepingega kokkupuutunud osade (kaudne kokkupuude) puudutamisest.
• Kuumuse oht, mis pōhjustab poletusi voi muid vigastusi voimaliku kokkupuute tòttu korge temperatuuriga esemete voi materjalidega, sealhulgas soousallikatega.
• Oht, mis tuleneb kokkupuutest kahjulike vedelike, gaaside, udude, aurude ja tolu msi sissehingamisest.
• Ohud, mis tulenevad toote disaini ergonoomiliste pohimotete mittejargimisest, naiteks ebatervislikust kehaasendist voi liigsest koormusest ja inimese kae/kae anatoomia ebaloomulikust

olemusest tulenevad ohud, on seotud käepideme disaini, toote tasakaaluga.

• Oht, mis tuleneb ootamatust käivitamisest, mootori ootamatust ülepoörlemisest juhtimissüsteemi vea/rikke tottu, on seotud käepideme ja ajami paigutuse vigadega.
• Ohud, mis seisavad selles, et toodet ei saa parimatel tingimustel peatada, on seotud kä Epideme tugevusega ja toote paigutusega mootorist eemal.
• Tootekontrollisüsteemi rikke ohud on seotud käepidemeteugevusega, vöjtaje paigutusega ja margistusega.
• Ohud, mis tulenevad fulistavatest esemetest voi pritsivatest vedelikest.
• Lõikamisest ja tagasilükkamisest tulenevad mehaanilised ohud
• Oht, et mura vöib pöhjustada kuulmislangust (kurtust) ja muid fusioloogilisi Häireid (nt tasakaalu kaotamine, teadvuse kaotamine).

Vibratsionirisk (pohjustab vaskulaarseid ja neuroloogilisi kahjustusi kae-kae susteemis, nateks nn "valge sorme haigus").

HOIATUS!

Toode tekitab vaga madala intensivsusega elektromagnetvalja. See vali voib hairida monede sudamestimulaatorite tood. Tosiste voi surmaga loppevate vigastuste riski vahendamiseks peaksid sudamestimulaatoriga inimesed konsulteerima arstiga.

Ulevoolukaitse puudumisel peab kasutaja tagama, et vooluahela jaoks on paigaldatud ulevoolukaitseseade. See peab vastama standardi EN60204-1 nouetele. Kusige nou omalelektrikult.

Arge kasutage seda kompressorit plahvatusohtlikus keskkonnas: esineb tosiste onnetuste ja tulekahju oht.

Körge öli viskoossus vöib tekkida külmkäivituse ajal, ummistunud olililtrid vöi klappide rike vöivad pöhjustada olivaegust; Avad peaksid olema suletud, kui kompressor töotab.

Tuvastage, kui kompressor on automaatelt voi kaugjuhitav. Vötke vajalikud meetmed, et välida automaatset käivamist voi kaugkäivamist, kui kompressorit hooldatakse, hooldatakse voi kontrollitakse: lukustage elektriline peatömer.

Koksi tekkimise oht väljavoolutorustikus, mis voib pöhjustada tulekahu vōi plahvatuse.

Töedeldud gaaside kontsentratsoonid, mis voivad hingamisöhku törjuda, taleks hoida vastuðetaval tasemel. Kasutaja peaks tutvuma standardiga EN 12021 saasteainete lubatud sisalduse kohta hingamisðhus.

Kompressori poolt tekitatud vedelike toottlemiseks enne kompressori kasutuselevotmist on vaja eraldajaid, püdureid ja tuhjendusseadmeid, kuna neid ei tarnita;

DISCOVERY

• Kontrollige hoolikalt koiki osi pärast toote karbst lahtipakkimist.
• Arge visake pakendaterjale āra enne, kui olete hoolikalt kontrollinud, et need ei ole jañud toote osaks.
• Arge jatke pakendiosi (kilekotte, klambreid jne) laste katte, need voiivad olla potentsiaalseks ohuallikaks. On olemas neelamis- voi lambumisoht!
  Kui markate kahjustusi transpondil voi latipakkimise ajal, teavitage sellest viivitamatult tarnjat. Arge kasutage toodet!
• Soovitame sällitada pakendi edaspidiseks kasutamiseks. Jätkake pakendimaterjalide taaskasutamist vöi körvaldamist vastavalt kehtivatele ögusaktidele. Sorteige pakendi üskikud osad materjali järgi ja viige need asjakohastesse kogumispunktidesse. Lisateabe saamiseks vötke uhendust oma kohliku omavalitsusega.

Kinnitusdetailid vōivad pakendi transportimisel lahti tulla.

KOMPLEKTISISU

Asetage kompressor puhtasse, kuiva ja*hasti ventileeritud kohta. Asetage kompressor 30-45 cm (12 tolli ja 18 tolli) kauguseleseinast voimust takistusest,mis vobihairida ventilatorohuvoolu. Asetage kompressor stabilsele, horisontaalsele pinnale.See on sellekompressori puhul eriti olunie selle vertikaalse konstruktsoonni tottu.Kompressor on projekeeritud soojuse hajutamise ribidega, et tagada nouetekohane jahutus.Hoidke ribid ja muud osad,mis koguvad tolmu voimust,upthana.Puhan kompressor tootab jahedamalt ja tagab pikema tooaja.Arge asetage kompressorile ratte, konteineeredega muid materjale.

Seadistage maksimaalne rohk ja ühendage kompressor vooluvörku. Kui maksimaalne rohk on saavutatud, lülitage koralikult töotav kompressor valja ja kontrollige, kuulates, kas esineb öhulekkeid. Kui

lekkeid leitakse, vabastage ðhupihusti rohk ja laske kompressor enne edasist kasutamist volitatud teeninduskeskuses kontrollida ja parandada.

ETTEVAATUST: Arge kunagi kasutage kompressorit, milles on suruohu leke!

Liigutage masinat ainult kaepideme tostmisega, mitte kunagi uhendatud voolikutest ja kaablitest tommates.

TOOKS ETTEVALMISTAMINE HOIATUS!

Kompressori kasutamisel hoidke ja transportige seda alati tooasendis (seisvalt, jalga ja rattaid toetades tasasel, koval pinnal -paak allapoole ja kompressori mootor ülespoole. Kompressorid ei tohi kunagi kallutada tagurpidi!

KOMPRESSORI PAIGALDAMINE

RATASTE MOONTEERIMINE

Vöib osutada vajalikuks paigaldada transpordirattad fig. A5 ja jalaplaati Joon. A14 enne too alustamist.

OLIVÄLJAKUD

Enne kompressor käivitamist tuleb kompressor taita spetsiaalse oliga. Tuleks kasutada oli tuupi 10W40, 225 ml oli on vajalik aluskihi taitmises. Esimeseks taitmisel on ola kaasas. Oliga taitmiseske keerake kork maha, joon. D2, valage oli tateavasse joon. D4, jalgides samal ajal olitaset indikaatoril joon. D3. Kui soovitatud tase on sauvatud (punane punkt), keerake kork joon. D2 tagasi ja kompressor on toövalmis.

OHUVOOLIKU UHENDAMINE JA LAHTI UHENDAMINE

Masin on varustatud kiiruhendustega joonisel B3 rohu all oleva ohuvooliku uhendamiseks.

• Suruohu kasutamine erinevatelet ettenahtud eesmärkidel (puhastamine, pneumaatilised tooriistad, varvimeine, pesemine ainult veepohiste puhastusvahenditega jne) eeldab iga uksiku rakenduse jaoks kehtestatud eeskirjade tundmist ja jargimist.
• Enne hooldustoid, tooristade voi lisaseadmete uhendamist tuhjendage paagist alati rohk. Ohutoorista uhendamisel kompressori poolt tarnitava suruohuvooliku kulge on kohustuslik katkestada ohyuvool voolikust.

Ohuvooluk katkestamine voolikust on kohustuslik.

OHUVOOLIKU UHENDUS

• Ühendage öhuvoolik ühe kiirtitmiku kulge, joonis B3.
• Kontrollige, et ñhuvoolik oleks ögesti ühendatud.

OHUVOOLIKU LAHTIÜHENDAMINE

• Sisestage ðhulini pistikupesa pistikupessa.
• Tömmake ärik tagasi manomeetri suunas.
• Tömmake öhulini pistik välja ja vabastage äärk.

TÖÖRÖHU SEADMINE

Ohurohk paags joonis. A10 on naidatud manomeetril joonis. B2. Kompressori sisselulitusrohk on seevastu naidatud manomeetril joonisel A10. B1.

Seadistatud töröhku saab reguleerida. Selleks kasutatakse regulaatorinuppu joonisel B4, seadistatud rohu vaartust tuleb hoolikalt jalgida manomeetril joonisel B1.

Pöörake regulaorit joonisel B4 vastavalt regulaoril olevatele nooltele, et surendada voi vahendada törōhku. Rōhu vāhendamisel toimub muutus manomeetrinäidikul alles pārast ōhu osalist vāhendamist.

ETTEVAATUST! Arge kunagi ületage uhendatud seadmaksimaalset toorohu taset. Arge pingutage lukustusmutrit liigsejuga.

KOMPRESSORI KASUTAMINE

Enne jätkamist käige hoolikalt labi järgmised sammud:
Enne hooldustoid, tooriistade voi lisaseadmete uhendamist tuhjendage paagist alati rohk.
- Kontrollige, et poldid ja mutrid oleksid kindlalt kinni keeratud.
- Kontrollige, et kondensaat oleks öhupaagist välja voolanud ja et tühjenduskork oleks suletud.
- Kontrollige turvaventilataori, öhupaagi ja köigi survetarvikute seisukorda.
Kui ohufilter on märdunud, vahetage see valja voi puhistage.
- Kontrollige, et ñhuovolik oleks ñigesti ühendatud.

KÄIVITAMINE/VÄLJALÜLITAMINE

Masina käivitamiseks vajutage lulitt Joonis C1.
Lulitutuesti keerates,joonis C1,lulatakse seade valja.
- Käivitage kompressor, laske ðupaagil saavutada töröhk ja kontrollige ùhulekkeid.
Reguleerige vajalik toorhok.
- Kui ōhupaak saavutab vajaliku rōhu, lūlitub masin automaatseti
välja.
Kui rohk on liiga madal, kavitub seade automaatselt.
Lulitage masin too lopus alati valja. Avage paagi ventilatsioniava, tuhjendage ja eemaldage kogunenud kondensaat.

HOOLDUS JA LADUSTAMINE TÄHELEPANU!

Laske masinat vahemalt kord aastas kontrollida ja reguleerida kvalitseeritud personali poolt volitatud teeninduskeskuses, et tagada selle nouetekohane too.

Masina ohutu, ökonomse ja törgeteta toö tagamiseks on olunineSELLNouetekohane hooldus.

Hooldusjuhiste ja ettevaatusabinodue eiramine voib pohjustadatosiseid vigastusi voi surma. Jargige alati kaesolevas kasutusjuhendis loetletud protseduure, ettevaatusabinoid, soovituslikke hooldus- ja kontrollitoid.

HOIATUS

Lulitage moctor ALATI valja enne masinaga tehtavaid toid (hooldus, ülevaatus, tarvikute vahetus, hooldus) voi enne houstamist, oodake, kuni koki likuvad od ased on seiskunud ja laske masinal jahtuda. Kindlustage moctor juhusliku käivitamise vastu (ühendage vooluvorgust lahti). Enne hooldustöid, töririistade voi lisaseadmete uhendamist tuhendage alati rohk ohuvoolikust ja paagist.

Uhendage kompressor vooluvorgust lahti. Arge kunagi uhendage ega lahutage tooriista hoolduse ajal.

• Veenduge alati, et koik mutrid ja poldid on kindlalt kinni keeratud ja et masin on heas tokorras.
• Hoidke masinat heas korras, vajaduse korral vahetage masinal olevad hoitus- ja juhendmargised.
• Veenduge alati, et ventilatsiooniavad on prahist vabad.
• Asendage kulunud voi kahjustatud osad ohutuse tagamiseks. Kasutage ainult originaalvaruosasid ja tarvikuid. Varuosad, mis ei ole seadme tootja poolt testitud ja heaks kiidetud, voivad pohjustada ettenagematuid kahjustusi.
• Muude kui kæsolevas peatukis kirjeldatud remondi- ja hooldustöde puhul, mis on keerulisemad voi nouavad spetsiaalseid töriistu, usaldage need meie volitatud teeninduskeskusele.

KONDENSAADI ARAVOOL OHURESERVVAARIST

Kondensaat tuleb parast iga kasutamist paagist valja lasta. Kondensaat, mis moodustub paagis ohuniiskuse totu, tuleb periodiliselt (voi parast seda, kui too on kestnud ue tunni) tuhjendada. See on moeldud paagi kaitsmiseks rooste eest ja mitte sare mahutavuse piiramiseks.

• Drenaaz tuleb teha maksimaalse rohu all. 1 -2 baari.
• Kallutage paak aravoola valjavoola asendisse paagi madalaimasse ossa, joonis D1.
• Keerake ventil ettevaatlikult lahti; ohurohk törjub kondensaadi paagist valja.
• Kui paagis on ainult puhas öhk, lülitage ventiil valja ja pingutageseda.

OHUFLTRIPUHASTAMINE

• Avage ohufiltri kork joonisel E1.
• Eemaldage filtripatarei.
• Mustuse eemaldamiseks koputage filtrit ornalt vastu kova pinda. Arge kunagi pudke mustust ara harjata, kuna haramine voib mustuse kiududesse suruda. Kui filter on ülemära maardunud, vahetage see uue vastu valja.

HOOLDUSTABEL

Enne hooldustoid ühendage seade vooluvorgust lahti ja tuhjendage paagist ohk ja kondensaat.

Enne iga kasutamist	Tühendage kondensaat paagist
	Kontrollige ebatavalisi helisid või vibratsiooni
	Veenduge, et kõik mutrid ja poldid on pingutatud.
Iga 10 toötunni järel	Puhastage öhufilter

Iga 40 tunni järel

Kontrollida Óhusüsteemi lekete suhtes, kasutades selleks seebibivett.

Kui kompressorit kasutatakse varvipritsimise laheduses voitolmuses keskkonnas, tuleb seda sagedamini hooldada. Koiki muid hooldus- ja remonditoid voib teostada ainult meie teenindav esindaja.

PUHASTUS

• Puhastage masinat pōhjalikult ārast iga kasutamist.

• Arge laske käepidemetel ma Arduda öli vöi rasvaga. Puhastage käepiedem niiske lapiga ja seebiga. Arge kunagi kasutage puhastamiseks agressivseid puhastusvahendeid vöi lahusteid See voib pöhjustada tootele parandamutuid kahjustusi. Plastosad voivad ekmikaalide mōjul kahjustada.

• Puhkige toode kergelt niisutatud lapiga voi harjaga.
• Puhastage seadme korpus, eriti ventilatsioniavad.

LAOSTAMINE

• Hoidke masin lastele kattesaamatus kohas
• Kui masinat ei kasutata, lulitage mootor valja ja eemaldage pistik pistikupesast.
• Kontrollige, et väljundröh oleks null (0) psi, keerates regulaatori nuppu täielikult, et vähendada täielikult väljundōhu rohku.
• Eemaldage pneumotoöriist vöi tarvik.
• Laske masinal jahtuda. Tuhjendage ðhupaak, avades paagi pōhjas oleva tuhjendusklapi. - Arge hoidke masinat pikema ajajooksul otsese päikesevalguse kæs.
• Asendage kulunud voi kahjustatud osad ohutuse tagamiseks.
• Säilitage masinat puhtas, kuivas, pimedas ja külmakraadivabas kohas, mis on kaitstud tomu eest ja lastele kattesaamatus kohas. Optimaalne hoiutemperatuur on vahemikus 5^ kuni 30^ .
  Vöimaluse korral kasutage sailitamiseks originaalpakendit.
• Katke kompressor sobiva kaitsekattega, mis ei hoia niiskust kinni. Arge kasutage tolmukatteks plastikplaati. Mittepoorne kate hoiab niiskust masina ümber kinni, soodustades roostet ja korrosiooni.

TRANSPORT

Lültage mootor välja ja eemaldage pistik pistikupesast Transportimisel jälgige, et masinat ei kukutaks ega muul viisil raputataks. Transpondiks kinnitage masin, et see ei libiseks ega kukukus umber. Arge asetage masinale mingeid esemeid.

PROBLEEMIDE LAHENDAMINE

Suuremat sekkumist noudvad masinahäired tuleb alati lasta kōrvaldada spetsialiseeritud tokojas. Loata sekkumine vōib pōhjustada kahjustusi. Kui te ei suuda rikkeid siin kirjeldatud viisil kōrvaldada, pōrduge volitatud teeninduskeskuse poole.

Probleem	Vöimalik pöhius	Parandusmeetmed
Kompressor ei käivitu	Peatoiteallika rike. Ühendamine elektrivörku. Ülekuumenemine.	Kontrollige lübipölenud kaitsme/kaitselüliti pöhjust. Vahetage ∀jja vöi læhtestage Vötke ühendust volitatud teeninduskeskusega Oodake moorti jahtumist.
Röhk on liiga modal	Öhuleke turvaklapis. Ummistunud öhufilter. Defektne tagasilöögiklapp.	Kontrollige klappi käsitsi, tõmmates røngaid. Kui see on nii, tuleb ventiil ikkagi volitatud teeninduskeskuses ∀jla vahetada. Puhastage vöi asendage vastavalt vajadusele. Laske tagasilöögiklapp ∀jla vahetada volitatud teenagerus
Tuvaventili vabastamine	Vigane rōhulūliti vōi vale reguleerimine	Kontrollige, kas seadistus on öige ja probleem pūsib, vahetage rōhulūliti volitatud teeninduskeskuses välja.

TEHNILISED ANDMED

Ölikompressor 12K010-1
Parameeter	Väärus
Toitepinge	220-240 V AC
Tarnesagedus	50 Hz
Törežim	S1
Mootori nimivöimsus	1500W
Öli tuüp	10W40
Ölipaagi mahutavus	225ml
Mootori kiirus	2850 min-1
Kaitseklass	I
Maksimaalne rohk	8bar
Mahuti mahutavus	40l
Tulemuslikkus	169l
Kaitseaste	IPX0
Mass	31 kg
12K010-1 nättab nii masina tüpi kui ka nimetust.

MURA JA VIBRATSIOONI ANDMED

Helirōhu tase	\( {\mathrm{{Lp}}}_{\mathrm{A}} = {97},0\mathrm{\;{dB}}\left( \mathrm{A}\right) \mathrm{K} = 2,0 \) dB(A)
Helivōimsuse tase	Max. \( {\mathrm{{Lw}}}_{\mathrm{A}} = {95},5\mathrm{\;{dB}}\left( \mathrm{A}\right) \mathrm{K} = \) 2,0 dB(A)

Teave mura ja vibratsiooni kohta

Seadme mürataset kirjeldavad: ki ratav helirohutase Lp A ja helivöimsuse tase Lw (kus K on moötemäramatus).
Käesolevas juhendis esitatud helirhu tase Lp, helivöimsuse tase Lw on moödetud vastavalt standardile EN 1012-1.

KESKKONNAKITSE

Elektritoilega tooteid ei tohiks havitada koos olmejaatmetega, vaid ne tuleks viia asjakohastesse jaatmekaltluskohtadesse. Teabe saamise korvaldamise kohta vohte uhendust omatao edasimuija voi kohlai omavalitsusega. Elekri ja elektroonaseadmete jaatmed sisaldavad aineid, mis ei ole keskkonnasobralikud. Ringlusse voitmata seadu kujutavad endast potentsiaalset ohtu keskkonnale ja iminesto tirvise

"GTX Poland Spóka z ograniczona odpowiedzialnoscia" Spóka komandytowa, mille registrijärgne asukoht on Vassavi, ul. Pograniczna 2/4 (edaspidi "GTX Poland") teatab, et kōk autoröigused kæsoleva käsiraamatu (edaspidi "käsiraamat") sisule, sealhulgas muu hulgas. Koik autoröigused kæsoleva käsiraamatu (edaspidi "käsiraamat") sisule, sealhulgas, kuid miite ainult, selle tekstile, fotodele, diagrammidele, joonistele ning selle koostisele, kuuluvad eranditull GTX Poland'ile ja on öguskaïtse all vastavalt 4. veebruari 1994. aasta sedusele autoröiguse ja sellega seotud öguste kohta (s.o. Teataja 2006 nr 90, punkt 631, muudetud kujul). Kogu käsiraamatu ja sellé üskikute elementide kopeerime, toöttamine, avaldamine ja mututmé árilistel eesmörkidel ilma GTX Poland'j Kirjaliku nõusolekute on rangelt keelatud ning vöib kaasa tuua tsivili- ja kriminaalvastutuse.

EU vastavusdeklaratsioon

Tootja: Sp. zo.o. Sp.k,

Eespool kirjeldatud toode vastab jargmistele dokumentidele:

Masinadirektiiv 2006/42/EU Elektromagnetilise uhilduvuse direktliv 2014/30/EL RoHS direktliv 2011/65/EL, muudetud direktiiviga 2015/863/EL Mura direktiiv 2000/14/EU, muudetud direktiiviga 2005/88/EU Garanteeritud heliovimsuse tase LWA= 97 dB(A) Moodetud heliovimsuse tase LWA = 95,5dB(A) K=1,93 dB(A)

Ja vastab standardite nouetele:

EN 62841-1:2015; EN 62841-2-2:2014;

Käesolev deklaratsoon käsitleb ainult masinat sellisena, nagu see on turule viidud, ja ei holma componente mida loppkasutaja lisab voi mida ta teeb hiljem.

Tehnilise toimiku koostamiseks volitatud ELi residendist isiku nimi ja aadress:

Allkirjastatud järgmiste isikute nimel:

Tehnilise dokumentatsiooni ametnik GTX teenus

Varssavi, 2024-11-27

Былгаря (BG)

PPEBOH AOPINHANHHTEHCHPYKUN

MACJIEN KOMIPECOP 12K010-1

IPOUYETETPBKOBODTBOTO3A EKCNOATAUIAI
