KASUTUSJUHEND 12K020-1 NEO tools

Pöörake erilist tähelepanu ohutusjuhistele.

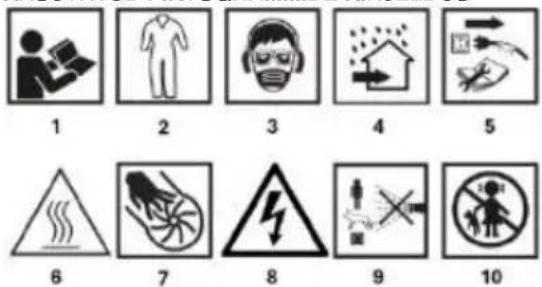

KASUTATUD PIKTOGRAMMIDE KIRJELDUS

1. Lugege kasutusjuhendit.

2.Kandke kaitseriietust.

1. Kasutage isikukaitsevahendeid (kaitseprillid, kõrvakaitse, tolmumask).

2. Protect vihma eest, siseruumides kasutamiseks

5.Ühendage enne remonti (hooldust) lahti.

6.Ettevaatust kuumad pinnad.

1. Tähelepanu võib tegutseda ilma hoiatuseta.

8.Ettevaatust elektrilöögi oht.

9.Ärge suunake joatoru inimeste, loomade või elusate rajatiste suunas.

10.Hoidke lapsed tööriistast eemal.

SEADMEL OLEVAD MÄRGISTUSED

SN

RRRRMM Y XXXXX

NNN

RRRR - tootmisaasta

MM - tootmise kuu

Y - täiendav tähis

XXXXX -seerianumber

NNN -täiendav tähis

SEADME KIRJELDUS

Joonis A	Kirjeldus
1	Öhufiltrid
2	Mootor, kompressor
3	Transpordikäepide
4	Kondensaatorikamber
5	Veehoidla
6	Transpordirattad
7	Kondensaadi äravooluklapp
8	Lülita
9	Transpordikäepide
10	Röhuregulaator
11	Röhumõõturid
12	Ulekoormuse lähtestamise nupp (12K022-1)
13	Kontrolli avamine
14	Puhkejalg
* Kontrollimisava kasutatakse surveanuma kontrollimiseks ja puhastamiseks - seda võib teha ainult volitatud teeninduskeskus
Joonis B	Kirjeldus
1	Lülita

2	Turvaventiil
3	Rõhumõõturid
4	Paagi rõhuandur
5	Rõhuregulaator
6	Kompressori sisselülitusrõhu mõõtur
7	Kiirlahendus
8	Kompressor välja OFF OFF
9	Kompressor ON
Joonis C	Kirjeldus
1	Kondensaadi äravooluklapp 12K020-1
2	Kondensaadi äravooluklapp 12K021-1
3	Kondensaadi äravooluklapp 12K022-1
Joonis D	Kirjeldus
1	Öhufilter 12K020-1
2	Ohufilter 12K021-1
3	Öhufiltrid 12K022-1

HOIATUS!

JUHISTE JA OHUTUSABINÖUDE EIRAMINE VÕIB PÕHJUSTADA TOOTE KAHJUSTUMIST VÕI TÕSISEID VIGASTUSI VÕI ISEGI SURMA.

Kui märkate transpordi või lahtipakkimise ajal kahjustusi, teavitage sellest viivitamatult tarnijat. ÄRGE ÜHENDAGE KASUTAMISEKS.

KASUTAMISE ERITINGIMUSED

See toode on möeldud ainult kasutamiseks:

• suruõhu tootmine tööriistade jaoks. Kompressorit saab kasutada värvipihustite, õhutööriistade, määrdeaparaatide, õhupritside, tihenduspüstolide, liivapritside, rehvide ja plastmänguasjade pumpamiseks, herbitsiidide ja insektitsiidide pihustamiseks jne. Enamiku nende rakenduste puhul tuleb kompressor seadistada vastavalt tarviku tootjale või kasutatavale preparaadile.
• Vastavalt käesolevas kasutusjuhendis esitatud asjakohastele kirjeldustele ja ohutusjuhistele ei ole toode ette nähtud kasutamiseks muul viisil kui kasutusjuhendis kirjeldatud.
• Kui toodet kasutatakse muul otstarbel kui selleks ette nähtud või kui seda on omavoliliselt muudetud, kaotavad seadusest tulenev garantii ja seadusest tulenev vastutus puuduste eest ning tootja igasugune vastutus oma kehtivuse.

Ärge koormake üle! Kasutage toodet ainult selle võimsuse jaoks, mille jaoks see on ette nähtud. Konkreetseks otstarbeks möeldud toode täidab seda paremini ja ohutumalt kui toode, mis täidab sarnast funktsiooni. Seetõttu kasutage alati selleks otstarbeks sobivat seadet.

Pange tähele, et meie tooted ei ole ette nähtud kaubanduslikuks, jaemüügi- või tööstuslikuks kasutamiseks. Me ei võta vastutust, kui toodet kasutatakse sellistes või võrreldavates tingimustes.

Vajaduse korral järgige juhiseid ja õigusnorme, et vältida võimalikke tööönnetusi.

MÄRKUS!

Ärge kunagi kasutage toodet inimeste, eriti laste või loomade läheduses. Kasutaja vastutab kolmandatele isikutele või nende varale tekitatud kahju eest.

Hoidke kasutusjuhend alles ja kasutage seda, kui vajate lisateavet. Kui te ei mõista kasutusjuhendis toodud juhiseid, võtke ühendust oma edasimüüjaga. Kui laenutate toodet teisele isikule, tuleb see kasutusjuhend kaasa laenutada.

KOOLITUS

Kogu kasutav personal peab olema nõuetekohaselt koolitatud kasutamise, käitamise ja seadistamise osas ning olema eriti kursis keelatud tegevustega.

OHUTUSJUHISED

HOIATUS!

Hoiatuste ja juhiste eiramine võib põhjustada elektrilööki, tulekahju ja/või tõsiseid vigastusi. Muude kui kasutusjuhendis nimetatud tarvikute või lisaseadmete kasutamine võib põhjustada vigastusi.

- Lugege hoolikalt kasutusjuhendit. Öppige, kuidas seda toodet kasutada, köik piirangud ja millised ohud võivad olla selle

kasutamisega seotud. Öppige, kuidas toodet kiiresti peatada ja juhtseade välja lülitada.

• Olge tööl ettevaatlik, keskenduge oma tööle ja kasutage tervet möistust.
• Kui toodet ei kasutata, tuleb seda hoida kuivas ja turvalises kohas lastele kättesaamatus kohas.
• Ärge kunagi tömmake pistikut pistikupesast välja, tömmates juhtmest. Kaitske toitejuhet kuumuse, rasva ja teravate servade eest.

- Ühendage toode alati vooluvõrgust lahti enne remonti, tarvikute vahetamist ja kui toodet ei kasutata.

- Pistikupesa ühendamisel veenduge, et lüliti on asendis "off". vajutatud joonisel B8.

- Kui toodet kasutatakse välitingimustes, kasutage ainult välitingimustes kasutamiseks möeldud ja vastavalt märgistatud pikendusjuhet.

- Pöörake tähelepanu sellele, mida teete, olge keskendunud ja möelge möistlikult, ärge töötage tootega, kui olete väsinud, alkoholi, narkootikumide või ravimite möju all.

- Vigased lülitid tuleb viia väljavahetamiseks volitatud teeninduskeskusesse.

- Ärge kasutage seda toodet, kui pealüliti ei võimalda seda sisse või välja lülitada.

- See toode on konstrueeritud vastavalt köigile kehtivatele ohutusnõuetele ja -standarditele. Igasuguseid remonditöid tohib teha ainult kvalifitseeritud isik ja varuosad tuleb asendada originaalosadega, vastasel juhul võib kasutaja sattuda tõsisesse ohtu.

OHUTUSJUHISED KOMPRESSORIGA TÖÖTAMISEKS

PAAGI RÖHU ALANDAMISE VENTIIL

• See ventiil on paigaldatud tehases, et vältida survekontuuri, kompressori ja mootori kahjustamist.
• See on tehases seadistatud konkreetse mudeli ja seadistuse jaoks konkreetsele piirile ning seda ei tohi kunagi kasutaja poolt seadistamisel muuta, kuna see muudab automaatselt garantii kehtetuks.

RÕHULÜLITI

- Öhulülüliti on seadme optimaalseks tööks seadistatud tehases. Ärge kunagi seda lülitit ületage ega eemaldage, kuna liigne öhurõhk võib põhjustada tõsiseid seadmekahjustusi või isiklikke vigastusi.

MOOTOR JA KOMPRESSORPUMP

• Ōhukompressorid muutuvad töö ajal kuumaks. Ärge kunagi puudutage mootorit, survetorusid ega kompressorit.
• Kui lüliti on sisse lülitatud, töötab kompressor automaatselt, kui toitevool on ühendatud.
• Ärge kunagi üritage seadistamist, kui toitejuhe on sisse lülitatud ja/või ühendatud.

TÄHELEPANU: SURUÖHK

• Seadme suruõhk võib sisaldada süsinikmonooksiiidi. Tekkiv õhk ei ole hingamiseks sobiv.
• Kasutage alati hingamisaparaati värvi pihustamisel või tolmustes tingimustes.
• Suruõhu kasutamine võib põhjustada tolmu ja/või osakeste liikumist - kandke alati kaitseprille.
• Kui masinat kasutatakse tuleohtlike ainete pihustamiseks, paigutage see tuule poole ja ohutusse kaugusesse.
• Ärge kunagi suunake pihustuspüstolit enda, teiste inimeste või loomade suunas.

SURUÕHUSÜSTEEM

• Liigne rõhk survekontuuris võib põhjustada plahvatuse või rebenemise. Selle eest kaitsmiseks on tehases seadistatud turvaväärtus. Ärge eemaldage, seadistage ega asendage seda ventiili.
• Survekontuuri osi ei tohi mingil juhul keevitada, puurida ega muuta.
• Kui mõnda ülaltoodud tingimust muudetakse või rikutakse, kaotab tootja garantii kehtivuse. Pange tähele, et kõik varuosad peavad olema ostetud originaalvarustusega samade spetsifikatsioonidega. Varuosade või spetsifikatsioonide saamiseks võtke ühendust oma volitatud edasimüüjaga.

KIIRE ÜHENDUS

Kui suruõhuliitmik lekib, ilmutab märke sügavast korrosioonist, mehaanilistest kahjustustest või õhust väljub õhku, lülitage masin kohe välja ja laske seda hooldada volitatud teeninduskeskuses. Masina kasutamine defektse pihustiga võib põhjustada õhupihusti purunemise või ootamatu kõrgsurveõhu lekke, mille tagajärjeks võib olla surmaga lõppev või raske vigastus.

ELEKTRILISED NÖUDED

• Masin peab olema ühendatud nõuetekohaselt maandatud pistikupessa.
• Ärge kunagi kasutage seadet muul nimipingel kui 220-240 V / 50 Hz. Elektriahel peab olema piisavalt kaitstud.
• Ühendage ainult vooluahelaga, mis on kaitstud voolukaitseseadmega, mille väljalülitusvool ei ületa 30 mA.

KAITSEVAHENDID

- Kandke kaitseprille! Masinaga töötades võivad silma paiskuda võõrkehad, mis võivad põhjustada tõsiseid silmakahjustusi. Tavalised prillid ei ole silmade kaitsmiseks piisavad. Näiteks korrigeerivad kaitseprillid või päikeseprillid ei paku piisavat kaitset, sest neil ei ole spetsiaalset turvaklaasi ja nad ei ole külgedelt piisavalt suletud.

MÄRKUS: masin on väga mürarikas

• Kandke asjakohaseid mürakaitsevahendeid! Müra võib kahjustada või põhjustada kuulmist. Tehke töö ajal sageli pausid. Piirake igapäevast kokkupuudet müraga.
• Kaitsevahendid, näiteks tolmumask või kiiver, mida kasutatakse asjakohastes tingimustes, vähendavad vigastusi, eriti kui töötlemine tekitab tolmu või kui on oht, et pea võib põrkuda väljaulatuvatele või madalatele takistustele.

ENNETAMINE JA ESMAABI

Märkus: alati soovitatav:

• Sobiv tulekustuti (lumi, pulver) olemas.
• Täielikult varustatud esmaabikomplekt, mis on hooldajale ja operaatorile kergesti kättesaadav.
• Mobiiltelefon või muu seade, millega saab kiiresti hädaabiteenistusse helistada.

Esmaabi põhimõtteid tundev kaaslane. Kaaslane peab hoidma ohutusse kaugusesse tööpiirkonnast ja nägema teid kogu aeg!

Järgige vigastuse korral alati esmaabi reegleid.

- Elektrilöögi puhul tuleb rohkem kui kusagil mujal röhutada ohutust ja päästjate riskide körvaldamist. Vigastatud isik jääb tavaliselt elektriseadmega (vigastuse allikaga) kokkupuutesse, sest elektrilöögist pöhjustatud lihasspasmid tekivad. Sellisel juhul on käimas traumaatiline protsess. Seetöttu on vaja esmajärjekorras elektritoite igal võimalikul viisil välja lülitada. Seejärel KUTSUGE KINDLUSTUSMAJANDUS või muu professionaalne teenus.

TULEKAHJU KORRAL:

• Kui mootor hakkab suitsema või sellest hakkab suitsu tulema, lülitage toode välja, ühendage vooluvõrk lahti ja minge ohutusse kohta.
• Kasutage tulekahju kustutamiseks sobivat tulekustutit (CO2, kuiv pulber, halotron).
• ÄRGE PANEERIGE. Paanika võib tekitada veelgi suuremat kahju.

JÄÄMISRISK

Isegi kui toodet kasutatakse vastavalt juhistele, ei ole võimalik kõrvaldada kõiki selle käitlemisega seotud riske. Toote konstruktsioonist võivad tuleneda järgmised ohud:

• Elektriline oht, mis tuleneb körgepinge all olevate osade (otsene kokkupuude) või toote rikke tagajärjel körgepinge all olevate osade (kaudne kokkupuude) puudutamisest.
• Kuumuse oht, mis põhjustab põletusi või muid vigastusi võimaliku kokkupuute tõttu kõrge temperatuuriga esemete või materjalidega, sealhulgas allikatega.
• Oht, mis tuleneb kokkupuutest kahjulike vedelike, gaaside, udude, aurude ja tolmu sissehingamisest.
• Ohud, mis tulenevad toote disaini ergonoomiliste põhimõtete mittejärgimisest, näiteks ebatervislikust kehaasendist või liigsest koormusest ja inimese käe/käe anatoomia ebaloomulikust

olemusest tulenevad ohud, on seotud käepideme disaini, toote tasakaaluga.

• Oht, mis tuleneb ootamatust käivitamisest, mootori ootamatust kiiruse ületamisest, mis on põhjustatud juhtimissüsteemi veast/rikkest, on seotud käepideme ja ajami paigutuse vigadega.
• Ohud, mis seisavad selles, et toodet ei saa parimatel tingimustel peatada, on seotud käepideme tugevusega ja toote paigutusega mootorist eemal.
• Tootekontrollisüsteemi rikke ohud on seotud käepideme tugevusega, võtjate paigutusega ja märgistusega.
• Ohud, mis tulenevad tulistavatest esemetest või pritsivatest vedelikest.
• Mehaaniline oht lõikamise ja tagasilükkamise töttu.
• Oht, et müra võib põhjustada kuulmislangust (kurtust) ja muid füsioloogilisi häireid (nt tasakaalu kaotamine, teadvuse kaotamine).

Vibratsioonirisk (põhjustab vaskulaarseid ja neuroloogilisi kahjustusi käe-käe süsteemis, näiteks nn "valge sörme haigus").

HOIATUS!

Toode tekitab väga madala intensiivsusega elektromagnetvälja. See väli võib häirida mõnede südamestimulaatorite tööd. Tõsiste või surmaga lõppevate vigastuste riski vähendamiseks peaksid südamestimulaatoriga inimesed konsulteerima arstiga.

Ülevoolukaitse puudumisel peab kasutaja tagama, et vooluahela jaoks on paigaldatud ülevoolukaitseseade. See peab vastama standardi EN60204-1 nõuetele. Küsige nõu oma elektrikult.

Ärge kasutage seda kompressorit plahvatusohtlikus keskkonnas: esineb tõsiste önnetuste ja tulekahju oht.

Körge öli viskoossus vöib tekkida külmkäivituse ajal, ummistunud ölifiltrid vöi klappide rike vöib pöhjustada ölivaegust; Avad peaksid olema suletud, kui kompressor töötab.

Tuvastage, kui kompressor on automaatselt või kaugjuhitav. Võtke vajalikud meetmed, et vältida automaatset käivitamist või kaugkäivitamist, kui kompressorit hooldatakse, hooldatakse või kontrollitakse: lukustage elektriline peatõmber.

Koksi tekkimise oht väljavoolutorustikus, mis võib põhjustada tulekahju või plahvatuse.

Töödeldud gaaside kontsentratsioonid, mis võivad hingamisõhku tõrjuda, tuleks hoida vastuvõetaval tasemel. Kasutaja peaks tutvuma standardiga EN 12021 saasteainete lubatud sisalduse kohta hingamisõhus.

Kompressori poolt tekitatud vedelike töötlemiseks enne kompressori kasutuselevõtmist on vaja eraldajaid, püüdureid ja tühjendusseadmeid, kuna neid ei tarnita;

DISCOVERY

• Kontrollige hoolikalt köiki osi pärast toote karbist lahtipakkimist.
• Ärge visake pakendimaterjale ära enne, kui olete hoolikalt kontrollinud, et need ei ole jäänud toote osaks.
• Ärge jätke pakendiosi (kilekotte, klambreid jne) laste kätte, need võivad olla potentsiaalseks ohuallikaks. On olemas neelamis- või lämbumisoht!
• Kui märkate kahjustusi transpordil või lahtipakkimise ajal, teavitage sellest viivitamatult tarnijat. Ärge kasutage toodet!
• Soovitame säilitada pakendi edaspidiseks kasutamiseks. Jätkake pakendimaterjalide taaskasutamist või kõrvaldamist vastavalt kehtivatele öigusaktidele. Sorteerige pakendi üksikud osad materjali järgi ja viige need asjakohastesse kogumispunktidesse. Lisateabe saamiseks võtke ühendust oma kohaliku omavalitsusega.

Kinnitusdetailid võivad pakendi transportimisel lahti tulla.

KOMPLEKTI SISU

Asetage kompressor puhtasse, kuiva ja hästi ventileeritud kohta. Asetage kompressor 12 kuni 18 tolli kaugusele seinast või muust takistusest, mis võib segada ventilaatorit läbivat öhuvoolu. Asetage kompressor stabiilsele, horisontaalsele pinnale. Kompressor on projekteeritud soojuse hajutamise ribidega, et tagada nõuetekohane jahutus. Hoidke ribid ja muud osad, mis koguvad tolmu või mustust, puhtad. Puhas kompressor töötab jahedamalt ja tagab pikema tööaja. Ärge asetage kompressorile rätte, konteinereid ega muid materjale.

Seadistage maksimaalne rõhk ja ühendage kompressor vooluvõrku. Kui maksimaalne rõhk on saavutatud, lülitage korralikult töötav kompressor välja ja kontrollige, kuulates, kas esineb lekkeid. Kui lekkeid leitakse, vabastage öhupihusti rõhk ja laske kompressor

enne edasist kasutamist volitatud teeninduskeskuses kontrollida ja parandada.

ETTEVAATUST: Ärge kunagi kasutage kompressorit, milles on suruõhu leke!

Liigutage masinat ainult käepideme töstmisega, mitte kunagi ühendatud voolikutest ja kaablitest tömmates.

TÖÖKS ETTEVALMISTAMINE HOIATUS!

Kompressori kasutamisel hoidke ja transportige seda alati tööasendis (püsti, jalad ja rattad tasasel, köval pinnal - paak allapoole ja kompressori mootor ülespoole. Kompressorid ei tohi kunagi kallutada tagurpidi!

ÕHUVOOLIKU ÜHENDAMINE JA LAHTIÜHENDAMINE

Masin on varustatud kiirühendusega öhuvooliku ühendamiseks.

• Suruõhu kasutamine erinevatel ettenähtud eesmärkidel (puhastamine, pneumaatilised tööriistad, värvimine, pesemine ainult veepõhiste puhastusvahenditega jne) eeldab iga üksiku rakenduse jaoks kehtestatud eeskirjade tundmist ja järgimist.
• Enne hooldustöid, tööriistade või lisaseadmete ühendamist tühjendage paagist alati rõhk. Öhutööriista ühendamisel kompressori poolt tarnitava suruõhuvooliku külge on kohustuslik katkestada õhuvool voolikust.

Öhuvoolu katkestamine voolikust on kohustuslik.

SURVEVOOLIKU ÜHENDUS

• Ühendage survevoolik kiirliitmiku külge joonis B7.
• Kontrollige, et öhuvoolik oleks öigesti ühendatud.

ÕHUVOOLIKU LAHTIÜHENDAMINE

• Sisestage öhuliini pistikupesa kiirühendusse, joonis. B7.
• Tõmmake äärik tagasi manomeetri suunas.
• Tõmmake õhuliini pistik välja ja vabastage äärik.

TÖÖRÖHU SEADMINE

Seadistatud töörõhku saab lugeda manomeetrilt joonisel B6.

Keerake regulaatorit joonisel B5 vastavalt nooltele, et suurendada või vähendada rõhku, mille juures kompressor käivitub. Rõhu vähendamisel toimub muutus manomeetrinäidikul alles pärast õhu osalist vähendamist.

ETTEVAATUST! Ärge kunagi ületage ühendatud seadme maksimaalset tööröhu taset. Ärge pingutage lukustusmutrit liigse jõuga.

KOMPRESSORI KASUTAMINE

Enne seadme kasutamist lugege hoolikalt läbi järgmised sammud: Enne hooldustöid, tööriistade või lisaseadmete ühendamist tühjendage paagist alati rõhk.

• Kontrollige, et poldid ja mutrid oleksid kindlalt kinni keeratud.
• Kontrollige, et kondensaat oleks õhupaagist välja voolanud ja et tühjenduskork oleks suletud.
• Kontrollige turvaventilaatori, õhupaagi ja kõigi survetarvikute seisukorda.
• Kui õhufilter on määrdunud, vahetage see välja või puhastage.
• Kontrollige, et öhuvoolik oleks öigesti ühendatud.

KÄIVITAMINE/VÄLJALÜLITAMINE

• Seadme käivitamiseks tömmake lüliti fig. B1 ülespoole. Lüliti on asendis ON, joon. B9

• Kompressori väljalülitamiseks vajutage lülitit joonis. B1. Lüliti on asendis OFF (välja lülitatud), joon. B8

• Käivitage kompressor, laske öhupaagil röhku tösta ja kontrollige, kas on öhulekkeid.

• Reguleerige vajalik töörõhk.
• Kui õhupaak on hästi rõhu all, lülitub masin automaatselt välja.
• Kui rõhk on liiga madal, käivitub seade automaatselt.
  Lülitage masin alati välja, kui olete töö löpetanud. Avage paagi ventilatsiooniava, tühjendage ja eemaldage kogunenud kondensaat.

HOOLDUS JA LADUSTAMINE TÄHELEPANU!

Laske masinat vähemalt kord aastas kontrollida ja reguleerida kvalifitseeritud personali poolt volitatud teeninduskeskuses, et tagada selle nõuetekohane töö.

Masina ohutu, ökonoomse ja törgeteta töö tagamiseks on oluline selle nõuetekohane hooldus.

Hooldusjuhiste ja ettevaatusabinõude eiramine võib põhjustada tõsiseid vigastusi või surma. Järgige alati käesolevas kasutusjuhendis loetletud protseduure, ettevaatusabinõusid, soovituslikke hooldus- ja kontrollitõid.

HOIATUS

Lülitage mootor ALATI välja enne masinaga tehtavaid töid (hooldus, ülevaatus, tarvikute vahetus, hooldus) või enne hoiustamist, oodake, kuni köik liikuvad osad on seiskunud ja laske masinal jahtuda. Kindlustage mootor juhusliku käivitamise vastu (ühendage vooluvörgust lahti). Enne hooldustöid, tööriistade või lisaseadmete ühendamist tühjendage alati rõhk öhuvoolikust ja paagist. Ühendage kompressor vooluvörgust lahti. Ärge kunagi ühendage ega lahutage tööriista hoolduse ajal.

• Veenduge alati, et köik mutrid ja poldid on kindlalt kinni keeratud ja et masin on heas töökorras.
• Hoidke masinat heas korras, vajaduse korral vahetage masinal olevad hoiatus- ja juhendmärgised.
• Kontrollige alati, et ventilatsiooniavad oleksid prahist vabad.
• Asendage kulunud või kahjustatud osad ohutuse tagamiseks. Kasutage ainult originaalvaruosasid ja tarvikuid. Varuosad, mis ei ole seadme tootja poolt testitud ja heaks kiidetud, võivad põhjustada ettenägematuid kahjustusi.
• Muude kui käesolevas peatükis kirjeldatud remondi- ja hooldustööde puhul, mis on keerulisemad või nõuavad spetsiaalseid tööriistu, usaldage need meie volitatud teeninduskeskusele.

KONDENSAADI ÄRAVOOL ÖHURESERVUAARIST

Kondensaat tuleb pärast iga kasutamist paagist välja lasta. Kondensaat, mis moodustub paagis öhuniiskuse töttu, tuleb perioodiliselt (või pärast seda, kui töö on kestnud üle tunni) tühjendada. See on möeldud paagi kaitsmiseks rooste eest ja mitte selle mahutavuse piiramiseks.

• Drenaaž tuleb teha maksimaalse rõhu all. 1 -2 baari.
- Kallutage paak paagi põhjas asuva tühjendusava võimalikult madalasse asendisse joonis C1(12K020-1) või joonis C2/3(12K021-1/12K022-1).
- Keerake kruvi ettevaatlikult välja; õhurõhk tõrjub kondensaadi paagist välja.
- Kui paagis on ainult puhas ôhk, keerake ja pingutage kruvi.

TURVAVENTIILI KONTROLL

- Kontrollige turvaklapi seisundit enne iga kasutamist.

- Veenduge, et paak oleks katse ajal tühi. Manomeeter joonisel B4 peaks näitama 0 baari.

ÕHUFILTRI PUHASTAMINE

• Keerake filtrikate välja joonis D1 (12K020-1) või joonis D2/3 (12K021-1/12K022-1).
  • Eemaldage õhufiltri kork.
  • Eemaldage filtripatarei.
• Mustuse eemaldamiseks koputage filtrit örnalt vastu köva pinda. Ärge kunagi püüdke mustust ära harjata, kuna harjamine vöib mustuse kiudude sisse suruda. Kui filter on ülemäära määrdunud, asendage see uue filtriga.

HOOLDUSTABEL

Enne iga kasutamist	Tühjendage kondensaat paagist
	Kontrollige ebatavalisi helisid või vibratsiooni
	Veenduge, et kõik mutrid ja poldid on pingutatud.
Iga 10 töötunni järel	Puhastage õhufilter
Iga 40 tunni järel	Kontrollida õhusüsteemi lekete olemasolu, kasutades selleks seebivett.

Kui kompressorit kasutatakse värvipritsimise läheduses või tolmuses keskkonnas, tuleb seda sagedamini hooldada. Köiki muid hooldus- ja remonditöid võib teostada ainult meie teenindav esindaja.

PUHASTUS

• Puhastage masinat põhjalikult pärast iga kasutamist.
• Ärge laske käepidemetel määrduda öli või rasvaga. Puhastage käepidemed niiske lapiga ja seebiga. Ärge kunagi kasutage puhastamiseks agressiivseid puhastusvahendeid või lahusteid.

See võib põhjustada tootele parandamatuid kahjustusi. Plastosad võivad kemikaalide mõjul kahjustada.

• Pühkige toode kergelt niisutatud lapiga või harjaga.
• Puhastage seadme korpus, eriti ventilatsiooniavad.

LAOSTAMINE

• Hoidke masin lastele kättesaamatus kohas.
• Kui masinat ei kasutata, lülitage mootor välja ja eemaldage pistik pistikupesast.
• Kontrollige, et väljundrõhk oleks null (0) psi, keerates regulaatori nuppu täielikult, et vähendada täielikult väljundõhu rõhku.
• Eemaldage pneumotööriist või tarvik.

- Laske masinal jahtuda. Tühjendage õhupaak, avades paagi põhjas oleva tühjendusklapi. - Ärge hoidke masinat pikema aja jooksul otsese päikesevalguse käes.

- Asendage kulunud või kahjustatud osad ohutuse tagamiseks.

- Hoidke masinat puhtas, kuivas, pimedas ja külmakraadivabas kohas, mis on kaitstud tolmu eest ja lastele kättesaamatus kohas. Optimaalne hoiutemperatuur on vahemikus 5°C kuni 30°C.

• Võimaluse korral kasutage säilitamiseks originaalpakendit.

- Katke kompressor sobiva kaitsekattega, mis ei hoia niiskust kinni. Ärge kasutage tolmukatteks plastikplaati. Mittepoorne kate hoiab niiskust masina ümber kinni, soodustades roostet ja korrosiooni.

TRANSPORT

Lülitage mootor välja ja eemaldage pistik pistikupesast. Transportimisel jälgige, et masinat ei kukutaks ega muul viisil raputataks. Transpordiks kinnitage masin, et see ei libiseks ega kukuks ümber. Ärge asetage masinale mingeid esemeid.

PROBLEEMIDE LAHENDAMINE

Suuremat sekkumist nõudvad masinahäired tuleb alati lasta kõrvaldada spetsialiseeritud töökojas. Loata sekkumine võib põhjustada kahjustusi. Kui te ei suuda rikkeid siin kirjeldatud viisil kõrvaldada, pöörduge volitatud teeninduskeskuse poole.

Probleem Võimalik põhjus Parandusmeetmed
Kompressor ei käivitu	Peatoiteallika rike. Ühendamine elektrivõrku. Ülekuumenemine.	Kontrollige läbipõlenud kaitsme/kaitselüliti põhjust. Vahetage välja või lähtestage Võtke ühendust volitatud teeninduskeskusega. Oodake mootori jahtumist
Rõhk on liiga madal	Öhuleke turvaklapis. Ummistunud õhufilter. Defektne tagasilöögiklapp.	Kontrollige klappi käsitsi, tömmates rõngaid. Kui see on nii, tuleb ventiil ikkagi volitatud teeninduskeskuses välja vahetada. Puhastage või asendage vastavalt vajadusele. Laske tagasilöögiklapp välja vahetada volitatud teenus
Turvaventiili vabastamine	Vigane rõhulüliti või vale reguleerimine	Kontrollige, et seadistus on õige ja probleem , vahetage rõhulüliti välja volitatud teeninduskeskuses.

TEHNILISED ANDMED

	12K020	12K021	12K022
Parameeter	Väärtus	Väärtus	Väärtus
Toitepinge	220-240 V AC
Tarnesagedus	50 Hz
Töörežiim	S1
Mootori nimivõimsus	550W	750W	1100W
Mootori kiirus	1450 min^-1
Kaitseklass	I
Maksimaalne rõhk	8 baari
Väljalülitamise surve	8 baari
Mahuti mahutavus	12l	24l	50l
Tulemuslikkus	95 l/min	125 l/min	180 l/min
Kaitseaste	IP X0
Mass	15 kg	21kg	36.5kg
12K020-1 ; 12K021-1 ; 12K022-1 tähistab nii tüüpi kui ka masina nimetust.

MÜRA JA VIBRATSIOONI ANDMED

Helirōhu tase	Lp_A = 78dB(A) K=2 dB(A)
Helivōimsuse tase	Max. Lw_A = 80 dB(A) K=2 dB(A)

Teave müra ja vibratsiooni kohta

Seadme mürataset kirjeldavad: kiiratav helirõhutase Lp A ja helivõimsuse tase Lw(kus K on mõõtemääramatus).

Käesolevas juhendis esitatud helirõhu tase Lwa helivõimsuse tase Lwa on mõõdetud vastavalt standardile EN 1012-1.

KESKKONNAKAITSE

Elektritoilega tooteid ei tohiks hävitada koos olmejäätmetega, val need tuleks viia asjakohastesse jäätmekäitluskohtadesse. Tea saamiseks körvaldamise kohta võtke ühendust oma toote edasimüüja või kohaliku omavalitsusega. Elektri- ja elektroonikaseadmete jäätmed sisaldavad aineid, mis ei ole keskkonnasöbralikud. Ringlusse võtmala seadmed kujutavad endast potentsiaalset ohtu keskkonnale ja inimeste tervisele.

"GTX Poland Spółka z ograniczoną odpowiedzialnością" Spółka komandytowa, mille registrijärgne asukoht on Varssavi, ul. Pograniczna 2/4 (edaspidi "GTX Poland ") teatab, et kõik autoriõigused käesoleva käsiraamatu (edaspidi "käsiraamat") sisule, sealhulgas muu hulgas. Kõik autoriõigused käesoleva käsiraamatu (edaspidi "käsiraamat") sisule, sealhulgas, kuid mitte ainult, selle tekstile, fotodele, diagrammidele, joonistele ning selle koostisele, kuuluvad eranditult GTX Poland'ile ja on õiguskaitse all vastavalt 4. veebruari 1994. aasta seadusele autoriõiguse ja sellega seotud õiguste kohta (s.o. Teataja 2006 nr 90, punkt 631, muudetud kujul). Kogu käsiraamatu ja selle üksikute elementide kopeerimine, töötlemine, avaldamine ja muutmine ärilistel eesmärkidel ilma GTX Poland'i kirjaliku nõusolekuta on rangelt keelatud ning võib kaasa tuua tsiviil- ja kriminaalvastutuse.

EÜ vastavusdeklaratsioon

Tootja: Sp. z o.o. Sp.k,

Eespool kirjeldatud toode vastab järgmistele dokumentidele:

Masinadirektiiv 2006/42/EÜ Elektromagnetilise ühilduvuse direktiiv 2014/30/EL RoHS direktiiv 2011/65/EL, muudetud direktiiviga 2015/863/EL Müra direktiiv 2000/14/EÜ, muudetud direktiiviga 2005/88/EÜ Garanteeritud helivöimsuse tase LWA=80 dB(A) Möödetud helivöimsuse tase LWA = 78,1 dB(A) K=1,99 dB(A)

Ja vastab standardite nõuetele:

EN 62841-1:2015; EN 1012-1:2010

Käesolev deklaratsioon käsitleb ainult masinat sellisel kujul, nagu see on turule viidud, ja ei hölma komponente lisab löppkasutaja või teostab seda hiljem.

Tehnilise toimiku koostamiseks volitatud ELi residendist isiku nimi ja aadress:

Allkirjastatud järgmiste isikute nimel:

Tehnilise dokumentatsiooni ametnik GTX teenus

Varssavi, 2024-11-27

EÜ vastavusdeklaratsioon

Tootja: Sp. z o.o. Sp.k,

Eespool kirjeldatud toode vastab järgmistele dokumentidele:

Masinadirektiiv 2006/42/EÜ Elektromagnetilise ühilduvuse direktiiv 2014/30/EL RoHS direktiiv 2011/65/EL, muudetud direktiiviga 2015/863/EL Müra direktiiv 2000/14/EÜ, muudetud direktiiviga 2005/88/EÜ Garanteeritud helivõimsuse tase LWA=80 dB(A) Möõdetud helivõimsuse tase LWA = 78,1 dB(A) K=1,99 dB(A)

Ja vastab standardite nõuetele:

EN 62841-1:2015; EN 1012-1:2010

Käesolev deklaratsioon käsitleb ainult masinat sellisel kujul, nagu see on turule viidud, ja ei hõlma komponente

lisab löppkasutaja või teostab seda hiljem.

Tehnilise toimiku koostamiseks volitatud ELi residendist isiku nimi ja aadress:

Allkirjastatud järgmiste isikute nimel:

Tehnilise dokumentatsiooni ametnik GTX teenus

Varssavi, 2024-11-27

EÜ vastavusdeklaratsioon

Tootja: Sp. z o.o. Sp.k,

Eespool kirjeldatud toode vastab järgmistele dokumentidele:

Masinadirektiiv 2006/42/EÜ Elektromagnetilise ühilduvuse

direktilv 2014/30/EL RoHS direktilv 2011/65/EL, muudetud

direktiiviga 2015/863/EL Müra direktiiv 2000/14/EÜ, muudetud direktiiviga 2005/88/EÜ Garanteeritud helivõimsuse tase LWA=

80 dB(A) Möödetud helivõimsuse tase LWA = 78,1 dB(A) K=1,99 dB(A)

Ja vastab standardite nõuetele:

EN 62841-1:2015; EN 1012-1:2010

Käesolev deklaratsioon käsitleb ainult masinat sellisena, nagu see on turule viidud, ja ei hölma komponente

mida lõppkasutaja lisab või mida ta teostab hiljem.

Tehnilise toimiku koostamiseks volitatud ELi residendist isiku nimi ja aadress:

Allkirjastatud järgmiste isikute nimel:

Tehnilise dokumentatsiooni ametnik GTX teenus

Varssavi, 2024-11-27

БЪЛГАРИЯ (BG) ПРЕВОД НА ОРИГИНАЛНИТЕ ИНСТРУКЦИИ
